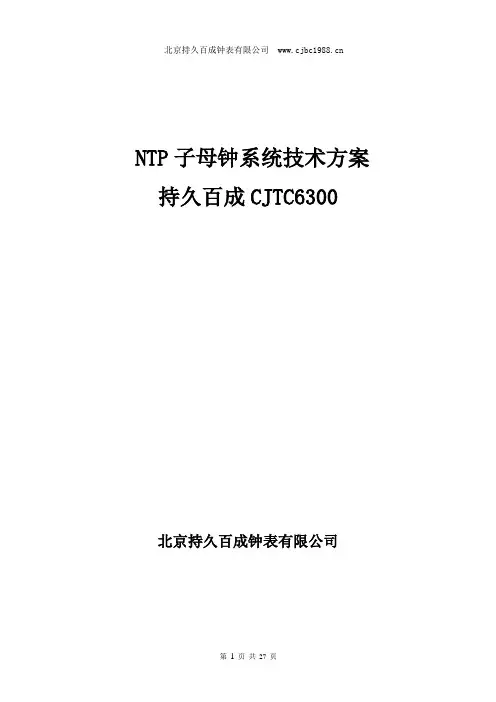

NTP子母钟系统技术方案持久百成CJTC6300

北京持久百成钟表有限公司

目录

第一部分 NTP子母钟技术方案 (4)

1.系统技术规范 (4)

2. 时钟系统优化设计 (5)

2.1概述 (5)

2.1.1 系统特点 (5)

2.1.2优化后的时钟同步系统具有以下优势: (6)

2.2系统设计原则 (6)

2.2.1 安全性、可靠性 (6)

2.2.2 经济合理性 (7)

2.2.3 先进性、成熟性、可持续性 (7)

2.2.4 标准性、开放性、互联互通性 (7)

2.2.5 可用性 (7)

2.2.6 可兼容性和可扩充性 (7)

2.2.7 抗干扰性 (8)

2.2.8 环保低功耗 (8)

2.2.9 制造工艺规范化 (8)

2.2.10 设备管理集中化 (8)

2.3时钟同步系统架构 (8)

2.3.1方案优化的必要性 (8)

2.3.2时钟同步系统优化方案 (9)

2.3.4具体工作原理如下: (10)

2.4系统设备结构 (11)

2.4.1 NTP中心母钟 (11)

2.4.1.5 NTP中心母钟配置 (12)

3. 功能简介 (13)

3.1 时间源 (13)

3.2 NTP中心母钟系统 (13)

3.3 NTP接口卡 (14)

3.4 NTP子钟 (14)

3.6 监控终端 (15)

4.系统技术性能指标 (15)

4.1 GPS/北斗天线 (15)

4.2 NTP中心母钟 (15)

4.3 NTP接口: (16)

4.4 GPS/北斗接收单元 (16)

4.5高稳晶振守时单元 (17)

4.6 NTP指针式子钟 (17)

5.高精度NTP授时系统 (22)

6.可远程调试的子母钟系统 (23)

7.高精度授时授频相统一系统 (24)

8.智能多时源自动化、协商授时时间同步系统 (25)

9.子母钟的多电源供电电源系统 (26)

10.子母钟的智能电源系统 (27)

第一部分NTP子母钟技术方案

1.系统技术规范

我公司按照ISO9001国际质量认证体系的要求,制定相应的企业标准和生产工艺流程,在产品设计、生产检验、安装调试、包装运输、运行和售后服务过程中,严格执行有关标准和相关技术规范,以更好地满足用户的需求。

系统所遵循的国际、国家、行业及企业标准包括:

GBJ42-81《工业企业通信设计规范》

GBJ79-85《工业企业通信接地设计规范》

GB/T 4857.1-92《包装运输包装件试验时各部位的标示方法》

GB 3873-83《通信设备产品包装通用技术条件》

GB 50174-93《电子计算机机房设计规范》

GB50807-86《设备可靠性试验规范》

GB 50254-96《电气装置安装工程施工及验收规范》

GB 50311-2007《综合布线系统工程设计规范》

YD/T 1012-1999《数字同步网节点时钟系列及其定时特性》

JGJ/T 16-92《民用建筑电气设计规范》

YD/T 5089-2005《数字同步网工程设计规范》

YD/T 5027-2005《通信电源集中监控系统工程设计规范》

YD 5098-2005《通信局(站)防雷与接地工程设计规范》

YD/T5120-2005《无线通信系统室内覆盖工程设计规范》

GA/T331-2001《公安移动通信网警用自动级通信系统工程设计技术规范》电磁兼容和防雷设计相关标准包括:

IEC61000-6-2《工业环境中发射标准》

IEC61000-6-4《工业环境中抗扰度》

IEC61000-4-2《静电放电抗扰度试验》

IEC61000-4-3《射频电磁场辐射抗扰度试验》

IEC61000-4-4《电快速瞬变脉冲群抗扰度试验》

IEC61000-4-5《浪涌(冲击)抗扰度试验》

IEC61000-4-6《射频场感应的传导骚扰抗扰度》

IEC CISPR 22 1997《信息技术设备的无线电干扰限值和测量方法》

GB50057-94《建筑物防雷设计规范》

IEC61312-95《雷电电磁脉冲的防护》

YD5068-98《移动通信基站防雷与接地设计规范》

NTP子母钟系统设备在产品设计、生产检验、安装调试、包装运输、运行和售后服务过程中,当国家标准与国际标准矛盾时,以国际标准为准;当地方标准与国家标准矛盾时,以国家标准为准;若同级标准、规范之间发生冲突,采用要求最为严格的标准、规范。

随着现代科技的迅速发展,电子设备日益增多,加之弱电信号极易受到电磁干扰,因此为避免各种设备对时钟同步系统的电磁干扰影响,同时保证时钟同步系统不对其他网络和系统信号造成干扰和影响,我公司特别注意了电磁兼容相关标准,并采取必要的防护措施,使系统完全满足电磁兼容性能的要求。

2.时钟系统优化设计

2.1概述

NTP子母钟系统是一个大型通信计时系统,对保证计时准确、提高运营服务质量起到了重要的作用,是保证安全、稳定、协调和有序运行的重要组成部分之一。

NTP子母钟系统可以为本系统和其他需要时间源的系统提供精确、统一的时间信息。

NTP子母钟系统可以为医院所有提供标准时间源为解决因时间导致的医疗纠纷提供依据。

2.1.1 系统特点

随着各种设备的全面数字化、网络化、信息化、自动化,时钟系统需要更高

精度、更高稳定性、更高性价比的时钟同步系统,现有的时钟同步系统已无法满足当前时钟系统的需求。因此,我公司立足于时钟同步系统的高标准、高可靠性、高智能化的需求,充分发挥了北京持久百成钟表有限公司在时钟同步系统产品设计、生产检验、安装调试、包装运输、运行和售后服务方面的优势,设计出一套全新时钟同步系统。

2.1.2优化后的时钟同步系统具有以下优势:

采用NTP方式组网相对于传统的RS485、RS422等组网方式有以下优势:

1)提高系统可靠性。由于以太网采用星型连接方式,非RS485、RS422的

总线方式,因此一旦某条线路出现故障,受影响的仅仅是这一个终端。

2)维护方便。一旦系统出现问题,排查故障方便,快捷。以太网的结构对

于排查故障非常有利。可以分段查找、排查故障。

3)充分利用现有的网络资源,减小布线的工作量

4)可充分利用某些区域的POE交换机,采用POE方式为子钟供电。

2.2系统设计原则

为了实现时钟同步系统高质量、低成本的目标,以及综合考虑施工、维护、操作及今后的发展、扩建、改造等因素,我公司在进行时钟同步系统设计时遵循以下原则:

2.2.1 安全性、可靠性

提高系统的安全性,必须在系统设计阶段考虑建立和完善系统的安全机制,在系统软件和硬件的配置方面必须注重系统的安全。

系统的稳定性和可靠性是系统设计中最关键的问题。提高系统的可靠性,必须进行具有高可靠性的总体设计,设计中所选用的设备本身具有较高的可靠性并支持热拔插和软件升级;另外,关键环节均采用并行无扰、多重冗余设计,在系统设备上消除单点故障,通过设备冗余和负载分担的方式来提高系统的可靠性。

本系统所有设备满足24小时/天,365天/年,全天候不间断连续运行。

在达到预定目标、具备所需功能的前提下,系统力求简单、经济、便于实现和管理。从业主维护和管理的利益出发,重点考虑“合理降低建设投资、减少运营维护成本”,做到时钟同步系统内部设备资源的充分共享。

2.2.3 先进性、成熟性、可持续性

技术的先进性可以提高系统的性能,节省用户的远期投资;成熟的技术可以保障系统的运行,并节省用户的近期投资。在项目实施中所采用的设备和技术属世界主流产品,在相应的应用领域占有较大的市场,考虑到时钟同步系统建成后将在很长一段时间内使用,所以在选择技术的时候具有一定的前瞻性,同时也充分考虑到技术生命周期,保证技术的成熟性、可持续性。

2.2.4 标准性、开放性、互联互通性

由于通信系统中的设备种类多、设置分散、通信业务需求多、互通性强,因此在通信系统中所采用的设备支持符合国际标准和工业界标准的相关接口,能够与其它相关系统或业务部门实现可靠的互联;系统软硬件平台具有良好的移植能力;选择广泛应用的标准协议。

2.2.5 可用性

时钟同步系统的性能指标能够满足各项业务的需求。整个系统的性能是可靠的、便于管理的。从业务运营角度出发,在满足业务运营要求的条件下,尽量压缩设备数量并集中设置,系统易于维护并具有便捷的故障恢复能力及恢复手段,最大限度的提高整个系统的可用性。

2.2.6 可兼容性和可扩充性

在工程建设过程中,在系统结构和设备的选择方面,充分考虑到与既有设备的兼容性,同时考虑具有良好的可扩充能力,便于业主根据将来业务的发展需要,可平滑地对系统进行扩容和升级。

时钟同步系统设计充分考虑到设备的电气特性和环境特点,采取相应的防护措施,防止其他系统对时钟设备及系统产生的干扰影响。在系统设计和设备选型时,采用抗干扰性能强的系统设计,选择电磁兼容性好的设备。

由于是高频、音视频等设备的集中地,因此时钟同步系统的主要设备必须满足此类环境下对于电磁兼容性能的要求,设计时采用抗电磁、电气干扰的设备/电缆的防护措施、故障隔离技术和输出/输入保护,防止电磁波对时钟同步系统的干扰,同时也保证了时钟同步系统不对网络造成干扰和影响。

2.2.8 环保低功耗

我公司致力于推行绿色环保的设计思想,选择和使用低能耗元器件,引进与应用低能耗、长寿命的材料以及先进的超大规模集成电路技术,降低了时钟同步系统的总体能耗,以达到提高时钟同步系统的使用寿命、降低使用成本的目标。

2.2.9 制造工艺规范化

系统的制造完全遵循ISO9001质量体系标准及有关的标准、规范。设备生产采用经过老化测试和严格筛选的优质元器件,以保证长期使用的高稳定性和高可靠性,力求将时钟同步系统建成完整的、规范的、标准的时间信息显示系统。

2.2.10 设备管理集中化

时钟同步系统通过监控终端设备集中统一管理,实施对所有远端设备的控制、设置。时钟监控系统能够实时监测主要设备的运行状态及故障状态,并具有集中告警和远程联网告警功能,保证系统设备的集中化管理。

2.3时钟同步系统架构

2.3.1方案优化的必要性

随着局域网的广泛应用,基于局域网实现时钟同步系统已被国内外同行广泛应用与众多领域。局域网具有如下优势:

1)数据的传输速率比较高,从最初的10 Mbps、100 Mbps,近年来已达到1000Mbps、10Gbps。

2)具有较低的延迟和误码率,其误码率一般为10?8~10?11。

3)便于安装、维护和扩充,建网成本低、周期短。

4)能方便地共享昂贵的外部设备、主机以及软件、数据,从一个站点可访问全网。

5)便于系统的扩展和逐渐地演变,各设备的位置可灵活调整和改变。

6)提高了系统的可靠性、可用性、可扩展性。

2.3.2时钟同步系统优化方案

时钟系统由GPS/北斗时间接收单元、NTP中心母钟、级联扩展箱、以太网交换机(或POE太网交换机)、各种子钟和需时间同步的各种网及监控网管终端、数据传输通道等构成。其时钟同步系统构成框图如下:

时钟系统的框图

NTP中心母钟

骨干网

管理控制计算机

GPS/北斗

校时接收装置

以太网

POE以太网

POE供电子钟交流220V供电子钟

NTP

其他网络

办公网

NTP NTP

以太网

以太网

POE以太网以太网

2.3.3时钟同步系统原理 级联方式输出单元GPS/北斗处理单元晶振单元(一)晶振驯服单元(一)

电源(冗余备份)子钟处理单元

NTP 处理单元

时间码状态监测内部总线

NTP 中心母钟

晶振驯服单元(二)

GPS/北斗处理单元晶振单元(二)设置命令

状态监测

时钟以太网骨干网办公网其他网络

管理控制计算机

其他网络

2.3.4具体工作原理如下:

时钟同步系统为二重时间源(GPS/北斗时间信号)并行无扰冗余模式。正常情况下,接收来自GPS /北斗卫星的时间码信号,同时对接收到的二路时间源信号经过PPS 校验、时序滤波、PPS 推后补偿等处理,得出准确的时间信息,并转化为NTP 中心母钟系统内部总线的数据格式,通过内部总线将标准时间信息及PPS 信息送至NTP 中心母钟系统守时单元,同时将输出接口模块的状态信息反馈给人机界面单元。

高稳晶振守时单元对接收到的二路时间源信号进行分析对比判断,去除偏差较大的一路信号,优选取1路作为标准时间信号,并转化为NTP 中心母

钟系统内部总线的数据格式,通过内部总线将标准时间信息及PPS信息送至NTP 中心母钟系统,同时将输出接口模块的状态信息反馈给人机界面单元。

当GPS/北斗时间源其一或其二出现故障时,高稳晶振守时单元可自动选择准确无故障的时间信号作为时间源,向NTP中心母钟系统其他单元发送时间信号。NTP接口单元等对接收到的两路守时单元时间信号,进行分析判断,选取较高精度的时间信号作为自身时间源信号,同时为子钟、、计算机网络、等设备提供准确的时间信号。

2.4系统设备结构

系统布置图如下图所示:

2.4.1 NTP中心母钟

NTP中心母钟是整个中心时钟同步系统的核心部分,因此对关键部件采取

并行无扰、多重冗余工作模式。当某一部件故障时,系统仍能工作正常,保证了系统的可靠性。NTP中心母钟具有长期独立工作能力,在GPS/北斗等外部时间源信号失效的情况下,整个时钟同步系统仍能稳定运行,且能保证运行的精度。

2.4.1.1 NTP中心母钟机箱的正面图片

2.4.1.2NTP中心母钟机箱的背面图片

2.4.1.5 NTP中心母钟配置

NTP中心母钟采用插板式总线结构,可灵活配置输出接口的种类与数量。

●NTP中心母钟机箱配置两块电源卡,实现主、备电源热备份。

●配置一块GPS/北斗双模时间源接收卡。实现GPS/北斗时间源的接收,

并且此卡配置守时用恒温晶振。并可实现扩展级联输出功能。

●配置两块NTP卡。可实现4路物理隔离的以太网NTP输出口。可用于

连接子钟或实现对外输出NTP功能。

3.功能简介

3.1 时间源

1)采用多个时间源并行无扰、多重冗余的设计思想,正常情况下,多重时间源

并行无扰工作,在某一或某些时间源出现故障时,无需切换装置,由当前设备对接收到的时间源信号进行比对,滤除故障信号,自动选择无故障、精度高、质量好的时间信号作为标准的时间信号。

2)可接收标准GPS/北斗锁定,并能够消除卫星失步和抖动造成的时间误差。

3)GPS/北斗的并行无扰、冗余工作方式。

4)扩展性良好,其类型和数量可根据工程需求自由配置。

3.2 NTP中心母钟系统

1)NTP中心母钟对接收到的多重时间源进行判断、对比和优选,产生精确时间

信号,经由NTP中心母钟和扩展平台输出多路NTP时间信号供其他系统使用;

2)通过以太网向子钟传送同步时间数据,统一校准子钟,并通过NTP接口,

能够给各相关系统提供时间同步信号;

3)带有内部高稳晶振,具有高精度守时功能;

4)守时源的扩展性良好,可根据工程需求即时自由配置两者的类型和数量;

5)支持热插拔操作,便于维修;

6)接口扩展性良好,可即时自由配置;

7)输出接口具有数据传输状态指示功能;

8)采用双电源冗余设计;

3.3 NTP接口卡

1)N TP网络时间服务器接收中心母钟或GPS发出的时间信号,再通过计算机

网络系统,使用NTP网络时间协议,同步网络内的服务器、PC工作站以及相关系统的时间。

2)NTP网络时间服务器为独立的工业级设备,采用双机热备方式工作,切换时

间在3分钟内,时间同步时无需另外配置工作站或服务器。

3)NTP网络时间服务器支持的网络(或管理)特性有:TCP/IP,基于web的

HTML,NTPv2(RFC1119)&NTPv3(RFC1305),以及SNTP等。

3.4 NTP子钟

1)接收标准NTP等时间码输入锁定;

2)子钟具有可监控功能,可反馈自身状态信息给NTP中心母钟;

3)可对输入的标准时间信号进行判断处理,消除误码,进行传输延迟补偿,以

保证走时精度;

4)具有独立晶振,脱离NTP中心母钟能够保持时间精度,正常运行;

5)子钟具有断电记忆功能,自身能反映与NTP中心母钟通信的失步指示;

6)子钟的地址码可任意设置;

7)子钟具有高性能复位电路,抗死机;

8)指针式子钟可根据当前时间自动判断正向反向追时;

9)指针式子钟可采用低功耗背光照明,可根据环境自由设置亮度等级;

10)数显式子钟均采用全静态显示、无闪烁,显示清晰醒目,色泽均匀,视觉柔

和,显示字符边缘清晰,字体饱满,钟面为抗老化防眩光板;

11)子钟采用高精度、超低功耗器件,符合绿色环保的要求;

12)子钟可提供多种外观形式以供选择,可按照外观的统一规范、安装现场装修

风格的要求以及用户实际需求,定制子钟外形外观;

3.6 监控终端

1)监控终端接收NTP中心母钟发来的系统设备运行状态信息;

2)监控终端可对NTP中心母钟系统发出操作指令,实施对全系统的控制管理;

3)监控终端可设置运行状态信息及告警信息的输出接口,接口类型为标准的

IEEE 802.3以太网接口,与通信集中告警系统连接,并按照通信集中告警系统提供的协议,完成数据集中告警采集;

4)监控终端可实现对时钟设备进行实时点对点监控,包括设备运行状态以及子

钟的地址名称、校时间隔等,发现故障可自动发出声光报警;

5)监控可显示故障部件的位置、内容、时间,可显示并打印历史故障记录,极

大方便系统维护人员维护和修理;

6)时钟网管软件为全中文简体版本,具有图形化的人机界面,包含实时监控、

配置管理、安全管理、故障管理、存储打印等功能。

4.系统技术性能指标

4.1 GPS/北斗天线

1)阻抗50 欧姆;

2)NF <2dB;

3)增益35 dB ( 包括电缆损失);

4)天线检测电路有效(检测短路或开路);

5)天线电缆/连接器(已焊接到接收板) BNC(标准),可提供SMA,SMB ,MCX,

GT–5;

6)天线:防水、防腐、避雷

7)工作环境相对湿度:0 ~100%,不结露;

8)存储环境温度:-25℃~ +60℃;

9)大气压力:960~1060mbar。

4.2 NTP中心母钟

1)独立计时精度:≤±0.001秒/日;

2)计时精度:≤±1秒/年;

3)子母钟同步误差:≤5ms;

4)驱动子钟能力:≥ 256面;

5)环境要求:工作温度:0~+50℃;

6)电源电压:220V±20%;

7)输入频率:50Hz±5%。

8)平均无故障时间(MTBF):≥4万小时

9)平均故障修复时间:≤8小时

10)采用3U 19英寸标准机架式安装方式

4.3 NTP接口:

1)输出信号:10BaseT/100BaseT以太网接口/RJ45用于NTP时间码

2)管理端口:10BaseT/100BaseT以太网接口/RJ45

3)网络时间同步精度:在网络正常的情况下,TCP/IP网络上的NTP:300ns-10ms

4)环境要求:工作温度:0~+50℃;

5)电源电压:220V±20%;

6)电源频率:50Hz±5%

7)单接口容量 2000次/秒

8)平均无故障时间≥80000小时

9)工作温度0℃~+50℃

10)相对湿度5%~95%

11)功率≤10W

4.4 GPS/北斗接收单元

1)跟踪卫星数:≥ 6颗卫星同时跟踪;

2)重捕获时间:最小重捕获时间2.5s(卫星丢失时

间少于15秒),最大重捕获时间5s(卫星丢失时

间大于60秒);

3)对标准时的同步误差: 2μs;

4)接口方式:标准RS-422接口图1:GPS接受单元

5)天线馈线长度:≥ 20米

6)环境要求:工作温度:-15℃~45℃。

7)湿度:30%~85%(不结露);

8)电源电压:220V±20%v;

4.5高稳晶振守时单元

1)频率稳定度:1×10-8

2)准确度:5× 10-8

3)脱开同步时的日波动:5×10-8

4)同步计时精度:±1μS

5)最大功耗:20W

6)MTBF:8万小时

4.6 NTP指针式子钟

1)独立计时精度:±0.05秒/天;

2)同步误差:≤5ms

3)环境要求:工作温度:0~+50℃;

4)电源电压:220V±20%;

5)电源频率:50Hz±5%。

图2:指针式子钟4.7 NTP数字式子钟:

5英寸单面NTP数字子钟:

简单描述: 5英寸显示“时:分”的数字式子钟

1)重量:2.2KG

2)长/宽/厚度:670/198/60 毫米

3)工作电压: AC220V±15%,50Hz±10%

4)自身计时精度:≤±180毫秒/天(长时间守时精度)

5)精度:和母钟一致(通过通信线路和母钟同步)

6)通信接口:标准以太网接口

7)功率:小于10W

8)工作时间:连续

9)温度范围:-40-+60摄氏度

10)湿度: 小于%95 不结露

11)亮度调整范围:1-10级

图3:5英寸单面NTP数字子钟

5英寸双面NTP数字子钟:

简单描述:5英寸显示“时:分”的双面数字式子钟1)重量:5KG

2)长/宽/厚度:670/198/140 毫米

3)工作电压: AC220V±15%,50Hz±10%

4)自身计时精度:≤±180毫秒/天(长时间守时精度) 5)精度:和母钟一致(通过通信线路和母钟同步)

6)通信接口:标准以太网接口

7)功率:小于20W

8)工作时间:连续

9)温度范围:-40-+60摄氏度

10)湿度: 小于%95 不结露

图4:5英寸双面NTP数字子钟NTP万年历子钟:

1)年、月、日LED 7段数码管高度3吋;

2)时、分、星期、温度LED 7段数码管高度3吋;

3)LED显示单元发光强度:≥200cd/㎡;

4)对比度≥10:1;

5)LED显示屏可视视角≥±65o;

6)独立计时精度:±0.05秒/天;

7)环境要求:工作温度:-10℃~+50℃;

8)电源电压:220V±20%;

9)电源频率:50Hz±5%;

图5:万年历子钟

时分秒数字子钟:

图6:时分秒数字子钟

可视化管理系统技术方案

可视化管理系统技术方案 中天华易科技有限公司 2016年3月

目录 第1章系统概述 ......................................... 错误!未指定书签。 概述................................................. 错误!未指定书签。 系统可行性分析....................................... 错误!未指定书签。 系统对比............................................. 错误!未指定书签。第2章系统组成 ......................................... 错误!未指定书签。第3章平台设计 ......................................... 错误!未定义书签。 网络状况及建议....................................... 错误!未指定书签。 设计依据............................................. 错误!未指定书签。 设计原则............................................. 错误!未指定书签。 组网方案............................................. 错误!未指定书签。 组网拓扑图...................................... 错误!未指定书签。 组网说明........................................ 错误!未指定书签。 可视化管理系统应用场景............................... 错误!未指定书签。 预测与预警...................................... 错误!未指定书签。 事故信息报告.................................... 错误!未指定书签。 指挥调度应用.................................... 错误!未指定书签。 视频录播应用.................................... 错误!未指定书签。 可视化管理系统优势................................... 错误!未指定书签。 专业可视调度系统................................ 错误!未定义书签。 超大系统容量.................................... 错误!未指定书签。 部署方式........................................ 错误!未指定书签。 灵活的部署组网方式.............................. 错误!未指定书签。

能耗管理系统方案

同景地产两江工业园项目能效管理系统

目录 1 概述 (1) 1.1 项目概况 (1) 1.2 系统概述 (1) 1.3 需求分析 (2) 1.3.1 设计依据 (3) 1.3.2 设计原则 (4) 2 设计方案 (5) 2.1 总体设计 (5) 2.2 系统组成 (5) 2.3 数据采集系统设计 (6) 2.3.1 采集设计 (6) 2.3.2 计量表的安装 (7) 2.3.3 数据采集器 (9) 2.4 数据传输系统设计 (11) 2.4.1 系统架构 (11) 2.4.2 计量装置和数据采集器的连接 (11) 2.4.3 采集网络设计 (11) 2.5 软件系统设计 (12) 2.5.1 设计思路 (12) 2.5.2 建筑能耗分项模型设计 (13) 2.5.3 软件功能介绍 (16) 3 能效管理系统软硬件清单 (29)

1 概述 1.1 项目概况 本工程为同景地产两江工业园建设项目,总用地面积约71778.9 平米。同景地产两江工业园遗址博物馆由一号建筑(同景地产两江工业园琉璃塔遗址保护建筑),二号建 筑(含画廊等遗址保护),三号建筑(碑亭重建/御碑保护建筑),寺院内大殿遗址和观 音殿遗址的保护和展示,寺院西侧香水河遗址保护和展示,及相关配套服务管理设施 等共同构成有机的整体。本次设计主要包含一号建筑和二号建筑。一号建筑(同景地 产两江工业园琉璃塔遗址保护建筑)为高层建筑。总建筑面积3182 平方米,地上九 层。总高91.357 米,其中塔身(不含顶部塔刹)高78.77米。二号建筑(含画廊等遗 址保护)为多层建筑。总建筑面积39188平方米,其中地上33257 平方米,地下5931 平方米,建筑高度为11.95 米。 1.2 系统概述 能耗监测系统是指通过对国家机关办公建筑和大型公共建筑安装分类和分项能耗计量装置,采用远程传输等手段及时采集能耗数据,实现重点建筑能耗的在线监测和 动态分析功能的硬件系统和软件系统的统称。 在我国目前的能耗结构中,建筑所造成的能源消耗,已占我国总的商品能耗的20%~30%。而建筑运行的能耗,包括建筑物照明、采暖、空调和各类建筑内使用电 器的能耗,将一直伴随建筑物的使用过程而发生。在建筑的全生命周期中,建筑材料 和建造过程所消耗的能源一般只占其总的能源消耗的20%左右,大部分能源消耗发生 在建筑物的运行过程中。

信息资产管理系统设计方案

? ?

XXX 信息资产管理系统 设 计 方 案

2011年9月目录

一项目设计概述 1.1项目现状及需求分析 项目现状 在目前的人工管理状态下,存在着对人为操作的严重依赖,服务质量难以监控,需要一套先进可靠的管理系统,避免给IT 系统带来更多的运行维护管理风险。 ?没有合理的服务级别评估机制,导致项目运营时无法实现服务承诺。 ?开展运营外包无法评估服务级别所需资源和成本,投入与收益难以量化。 ?服务质量不稳定。更多原因是现场服务标准不够明确,服务质量大多依赖于个人的技能和知识水平、态度。 ?服务管理不细致,导致服务质量影响信息系统运维目标难以达成。 上述的管理风险常常困扰信息化深入推进时,因此需要进一步提升IT 服务管理的科学性、规范性、标准化,为高速发展的业务经营提供有力的支撑。 1.2项目目标 引入IT 服务管理的国际最佳实践理论ITIL,提升管理创新能力;建立一套基于国际ISO20000 服务管理标准的ITSM 体系和ITSM平台工具,固化相应的IT 服务管理流程,提高工作效率,降低IT 服务风险。 ?实现IT服务管理的信息化,规范IT服务管理流程,提高IT服务管理的工作效率和服务质量,降低IT服务成本,提高用户对IT服务的满意度。 ?通过服务台为IT服务的用户提供一个单一联系点,协调IT部门和用户之间的关系,为IT 服务的运作提供支持。 ?通过事件管理流程,在给用户和公司的正常业务活动带来最小影响的前提下,使IT系统能

够尽快地返回到正常工作状态;保留事件的有效记录,以便能够权衡并改进处理流程,同时给其他的服务管理流程提供合适的信息,以及正确报告进展情况等。 通过资产管理功能及其相关流程,对单位的所有IT资产的基本资料进行登记和维护,为资产相关的运维服务管理提供必要的信息基础,并对资产的配置变化进行跟踪,基本实现IT 资产的配置管理。 1.3系统功能设计 1.3.1服务台 对服务请求信息提供必要的初始支持,根据需要启动相应的服务流程,支持自动派单和人工派单,并对服务流程跟踪监督,同时向服务请求方反馈服务结果信息。 服务台的基本要求如下: 1)为用户提供IT服务窗口,用户可以通过该窗口填写故障申诉和服务申请记录。 2)能够支持用户通过电子邮件的方式提交投诉和服务申请。 3)能够提供预定义故障和申请服务的类别,自动激活不同的处理流程。 4)用户能够通过电话咨询、网站查询等方式了解自己提交的投诉和服务申请的处理结果。 5)支持对故障和服务申请的跟踪督办,确保所有的故障和服务申请能够以闭环方式结束。 1.3.2事件管理 事件管理包含以下功能:

维修改造工程施工方案与技术措施

施工方案与技术措施 1.1 工程概况 项目名称:*****学生宿舍维修工程 建设地点: 项目概况:*****学生宿舍维修工程二标段:包括但不限于总改造宿舍492间,改造总建筑面积18246.84㎡。其中2号栋为四人间宿舍,共六层,每层40间宿舍,建筑面积为8051.88㎡;4号栋为八人间宿舍,其六层,每层21间宿舍,建筑面积为5095.98 ㎡;6号栋为八人间宿舍,其六层,每层21间宿舍,建筑面积为5095.98㎡。具体详见本项目工程量清单及施工图纸。 工期要求:50日历天,从监理下达开工令之日起开始计算; 质量要求:符合《工程施工质量验收规范》合格标准; 保修要求:按建设部[2000]年第80号令执行。 1.2 编制依据 *****学生宿舍维修工程设计图纸及工程量清单。 现场踏勘、调查所掌握的第一手资料。 我公司现有技术力量、队伍素质、机械装备、财务实力、组织协调能力及多年来在类似工程施工中积累的丰富施工管理与技术经验。 国家现行的施工技术规范与操作规程: 《建筑给水排水设计规范》 《供配电系统设计规范》 《工程测量规范》

《建筑工程施工质量验收统一标准》 《建筑地面工程施工质量验收规范》 《建筑装饰装修工程质量验收规范》 《建筑电气工程施工质量验收规范》 《电气装置安装工程低压电器施工及验收规范》 《建筑给水排水与采暖工程施工质量验收规范》 《综合布线系统工程验收规范》 《建设工程项目管理规范》 《施工现场临时用电安全技术规范》 1.3 编制原则 遵循设计图纸、施工规范、规程、验收标准的原则。在编写主要项目施工方法中,严格按设计图纸要求,执行现行施工规范、规程及验收标准,确保工程质量。 坚持实事求是的原则。在制定各具体项目实施方案过程中,充分研究、分析本工程的特点、难点,坚持科学组织、合理安排、均衡生产,确保优质高效完成本工程的建设任务。 坚持施工全过程严格管理的原则。在各道工序施工中,认真自检,严格执行监理工程师指令,尊重业主和设计代表意见,严格管理。 坚持推广应用“四新”成果的原则。在施工中积极推广应用新技术、新材料、新工艺、新设备,充分发挥科学技术在施工中的先导作用。 坚持专业化作业与综合管理相结合的原则。在施工组织安排

智慧工厂管理系统技术方案

智慧工厂管理系统 技术方案

目录 一、关于新导 .......................................................... 错误!未定义书签。竞争优势...................................................................... 错误!未定义书签。 二、概述 .................................................................. 错误!未定义书签。 2.1 项目概述 ............................................................. 错误!未定义书签。 2.2 UWB介绍............................................................ 错误!未定义书签。 三、需求分析 .......................................................... 错误!未定义书签。 四、方案设计 .......................................................... 错误!未定义书签。 4.1 二楼产线区域设计思路...................................... 错误!未定义书签。 4.2 产线1-3#区域设计思路 ..................................... 错误!未定义书签。 4.3 产线4#区域设计思路 ........................................ 错误!未定义书签。 4.4 定位基站统计 ..................................................... 错误!未定义书签。 五、系统介绍 .......................................................... 错误!未定义书签。 5.1 系统构架 ............................................................. 错误!未定义书签。 5.2系统功能............................................................. 错误!未定义书签。 5.2.1人员管理.......................................................... 错误!未定义书签。 5.2.1.1人员录入 .................................................... 错误!未定义书签。 5.2.1.2绑定处理 .................................................... 错误!未定义书签。

能耗管理系统设计施工方案

能耗管理系统设计施工方案 1、电的能耗计量:针对各楼栋、各区域、各楼层各用电回路电能耗数据进行实时监测,根据每个配电箱的电力回路的不同用途进行分项计量,根据电力远传仪表的数量和位置设置相应的电表数据采集器,然后通过采集器将所有电力回路能耗数据上传到本地能耗监测管理平台,实现建筑电能分项能耗数据动态监测和远程传输。 2、水的能耗计量:根据设计院给水系统设计,在建筑进水总管和每层楼有表具的总管上安装数字式远传水表。通过水表数据采集器将水能耗数据上传到本地能耗监测管理平台。 3、系统架构:网络传输分两层架构。网络控制层采用TCP/IP 协议,数据采集器支持双服务器上传,将相关数据上传至本地能耗管理平台。现场层数据采集器需要支持RS485、M-BUS、LONWORKS 等接口,支持各类标准的MODBUS、DLT-645 等各类标准国家协议。 4、系统要求:本项目能源管理平台设置在管理中心。现场采集器通过网络和上一级能耗监测平台的联网,同时本地服务器软件进行网络进行同步数据采集和分析,完成相关的能耗分析功能。采集器通过485协议将对应的数据采集。现场采集器必须按照建设部《国家机关办公建筑及大型公共建筑分项能耗数据采集传输导则》和《国家机关办公建筑及大型公共建筑分项能耗数据采集技术导则》进行数据采集和传输,技术规程要求必须上传的能耗数据必须从采集器直接上传省市平台。 对整个建筑的水、电等用能情况进行实时信息采集,并实现显示、分析、处理、维护及优化管理的目的。从而实现以下功能:实现建筑能耗实时监测,确切掌握各能耗总量及动态变化; 对建筑各能耗进行系统诊断,指导合理用能; 协助管理方建立节能长效机制; 对采用的节能新技术进行后评估; 在系统基础上实现分项用能定额管理制度;

施工方案与技术措施

1、施工方案与技术措施 1.1 编制说明 1.1.1 本施工组织设计严格按照工程招标文件对施工组织设计的要求进行编制。在人员、机械、材料调配、质量要求、进度安排等方面统一部署的原则下,由建筑、安装及装饰等几大专业有机组成。 1.1.2 根据本工程的特点、功能要求,本着对业主资金合理利用,对工程质量的高度责任感,我们的编制原则是“经济、合理、优质、高效”。 1.1.3 本施工组织设计的编制,受到了我公司的高度重视和大力支持,公司专门成立该工程方案小组,采用“对比优化、博采众长”的编制思路,以使本方案重点突出,有较强针对性和可操作性。 1.2编制依据 1.2.1 长沙财经学校校舍外墙改造项目招标文件。

1.2.2 长沙财经学校校舍外墙改造项目招标工程量清单及图纸。 1.2.3 以往我公司同类、类似工程施工经验。 1.2.4 与本工程有关的国家、行业现行施工验收规范、标准。 1.3 工程概况 1.3.1项目名称:长沙财经学校校舍外墙改造项目。 1.3.2 建设地点:长沙财经学校校内。 1.3.3 建设规模:实训楼、办公楼外墙保温及外墙粉刷。 1.3.4 工程造价:6097055.04元。 1.3.5 工期要求:45日历天。 1.3.6 质量要求:符合现行国家有关工程施工验收规范和标准的要求合格。

1.3.7保修要求:按建设部2000年80号令相关规定保修。 1.3.8 招标范围:长沙财经学校办公楼及形体房、航空航海区、烹饪旅游区1栋、烹饪旅游区2栋、财经商贸区1栋、财经商贸区2栋、风雨走廊的外墙进行补修、变形缝盖板换新和油漆粉刷,报告厅的外墙进行修补、油漆粉刷。 1.3.9标段划分:一个标段。 1.4 施工准备 1.4.1 施工场地准备 查勘现场,摸清工程实地情况,包括周围环境,运输道路、水电供应情况等。按施工平面布置图(本章后附图),安装水电,并进行测试。做好雨季施工防水排污工作,修筑排水沟,保证场地不积水。 1.4.2 施工机具准备 根据施工组织设计、组织编制机械设备进场计划,做好其

电子档案管理系统技术设计方案

电子档案管理系统 二○一六年十月

第一章系统简介 第一节研发背景 随着各行业各领域的信息化水平的不断提高以及档案管理工作日益受到重视,档案管理信息化的重要意义和作用越来越被广泛认同。另外,随着档案管理信息化的工作全面深入地开展,人们对档案信息化的认识不断深入和提高。这样,对档案管理信息系统的定位提出了越来越高的要求,同时也面临着许多新的更高的问题。档案管理信息化主要面临着如下新的应用需求和挑战: 档案类型繁多、层出不穷。档案管理信息系统需要管理的档案种类越来越多、越来越复杂,几乎涉及到了各行各业所有的档案信息,包括实体档案和电子档案,这要求档案管理信息系统几乎要包容所有的档案实体类型和电子档案类型,并能管理好。同时,还要适当兼容将来可能出现的档案实体类型和电子档案类型。 信息档案化。各行各业的大多数单位都建立了各种信息系统,但在经过一定的产生和利用后,这些系统中的信息累计得越来越多,这些信息系统的电子信息的出口却是一个重大问题,需要按档案管理规章制度的要求归档到档案管理系统中。 企业级应用。在较大的集团化行业或单位中,存在着多级单位管理和跨地域单位管理的要求,因而,档案管理信息系统不再是管理某一具体单位的封闭的系统,而应具有跨地域管理全集团、全行业的能力。 开放性应用。档案管理信息系统不再是一个简单的封闭的管理系统,它应是整个信息化平台中的重要应用系统。它需要与几乎所有的信息系统、尤其是业务系统进行一体化联接,实现信息的双向流动和共享。因而,要求档案系统具有良好的开放性和数据兼容能力。 档案管理工作前移,为现实工作服务。档案管理信息系统不再被认为是起到保管过期资料的作用,而被要求深入到各个业务过程中,从信息的产生阶段和现行阶段就介入,以便为现实工作服务。这样就要求档案管理工作前移,与各项工作紧密结合。 新应用要求和新技术集成。随着档案管理应用需求的不断深入,需要集成进入更多的新技术成果。这要求档案管理信息系统具有良好的可扩展性,以便集成新的应用技术。 异构数据海量存储。在档案管理围不断扩大、应用不断深入的同时,不得不面临日益增长的海量档案数据的存储问题,并且这些档案数据是异构的多种类型的。因而,要求档案管理信息系统具备灵活高效的存储体系结构。 针对上述出现的新的问题和要求,我们在总结17年档案管理软件开发经验和技术储备的基础之上,投入了大量的人力和物力,开发和完善电子档案管理系统档案管理信息平台,并在此基础之上,开发了针对

能效管理系统

能效管理系统 绿色建筑能效管理系统,又称能源控制与管理系统,系统应用技术,对绿色建筑内各用能系统的能耗信息予以采集、显示、分析、诊断、维护、控制及优化管理,通过资源整合形成具有实时性、全局性和系统性的能效综合职能管理功能的系统。 定义 能效管理系统是一个涵盖面很广的综合性系统,涉及建筑智能化、工业自动化、数据采集分析等多个技术领域。能效管理系统实施的最终目的就是通过智能化系统集成来实现对既有系统的能源消耗进行节约与改善。 它是以绿色建筑内各用能设施基本运行为基础条件,依据各类机电设备运行中所采集的反映其能源传输、变换与消耗的特征,采用能效控制策略实现能源最优化,是最经济的专家管理决策系统,可实现“管理节能”和“绿色用能”。 内容 HOOLOE能效管理系统包含三个子系统:即能耗分项计量、控制与管理系统(也有很多专家和生产厂家称为能源综合管理系统)和节能控制系统以及各类传感器在线监测系统。其中能耗分项计量、控制与管理系统包括:变配电、中央空调、控制与管理系统、三表(水、电、气三表集抄)计量监控系统等,节能控制系统包括:智能照明节能控制系统、中央空调节能控制系统、电梯系统等。具体内容见下图: 理念 能效综合管理平台核心理念在于:一个中心、两个基本点:一个中心,即“能效受控”,在不影响建筑舒适性的前提下,降低能源消耗,提升能源使用效率;两个基本点是“能耗可视化”和“寻找最优能效控制方案”,“能耗可视化”通过采集各类能耗信息、通过多种发布手段(网络、大屏幕展示厅、展板等),使得能源消耗的任何异常(绿色(能耗正常)、黄色(能耗预警)、红色(能耗超标)等)实时显示于人们面前,促使全员(集团领导各部门领导、普通用能人员、设备维护人员)参与用能管理;“能效控制方案”,是指通过采集和监控建筑中⒈各类用能系统(配电、照明、暖通空调、电梯、给排水、新能源系统等)整体的实际运行状态,找出关键耗能点和异常耗能点,提出成熟的、可靠的、实际的“能效控制方案”,进行远程控制和管理,并不断结合实际采集数据,对之前“能效控制方案”进行微调,最终寻找到符合实际状况的、适应四季变化的、满足物业管理要求的、专业权威的“最优能效控制方案”,从整体上降低建筑能耗,保证建筑在节能绿色的状态下运行. 应用 建筑能效管理系统就好比建筑的医生和护士,通过对主要用能设施、设备进行能耗分项计量,包括电量、水量、气量、冷量、暖量等,为建筑诊断病情。对

承包信息管理系统技术方案-1.1

写在前边:技术人员写技术方案、规划方案都很头疼,本文档主要用于技术人员之间的沟通交流,让一些初学者知道一般方案里面都有哪些内容,官话套话应该怎么写,核心内容应该怎么写,需要考虑哪些方面,无其他方面考虑,里面的地名、公司名、实体名等信息都是虚构的,如果侵犯了您的权益,请同我联系。 XXXX科技股份有限公司 承包信息管理系统技术方案 版本<1.1> 文档编号: 当前版本: 1.1 修改日期:2019-03-24 作者:张三、李四

目录` 1 文档概述 (4) 1.1 目的 (4) 1.2 范围 (4) 1.3 名词库 (4) 2 背景分析 (5) 2.1 信息化管理现状 (5) 2.2 管理系统的必要性 (5) 3 总体规划 (6) 3.1 建设目标 (6) 3.2 建设原则 (6) 3.3 建设内容 (7) 3.3.1 应用系统 (7) 3.3.2 硬件系统 (7) 3.3.3 安全系统 (7) 3.3.4 运维体系建设 (8) 3.4 预期效果 (9) 3.5 可行性分析 (9) 4 方案设计 (9) 4.1 设计原则 (10) 4.1.1 标准化原则 (10) 4.1.2 可扩展性原则 (10) 4.1.3 易用性原则 (10) 4.1.4 可靠性原则 (11) 4.1.5 可用性原则 (11) 4.1.6 可移植性及可管理性原则 (11) 4.1.7 可维护性原则 (11) 4.1.8 安全性原则 (12) 4.2 业务功能设计 (12) 4.2.1 业务功能框架图 (12) 4.2.2 农户信息管理 (12) 4.2.3 承包合同管理 (13) 4.2.4 流转信息管理 (13) 4.2.5 权证登记簿管理 (14) 4.2.6 经营权证管理 (14) 4.2.7 编号统计管理 (15) 4.2.8 仲裁管理 (16) 4.3 数据架构 (17) 4.3.1 设计要点 (17) 4.3.2 数据物理分布 (18) 4.4 应用架构 (19) 4.4.1 逻辑架构图 (19) 4.4.2 应用架构图 (19) 4.5 技术选型 (20)

一、施工方案与技术措施

一、施工组织设计 1. 投标人编制施工组织设计的要求:编制时应采用文字并结合图表形式说明施工方法;拟投入本标段的主要施工设备情况、拟配备本标段的试验和检测仪器设备情况、劳动力计划等;结合工程特点提出切实可行的工程质量、安全生产、文明施工、工程进度、技术组织措施,同时应对关键工序、复杂环节重点提出相应技术措施,如冬雨季施工技术、减少噪音、降低环境污染、地下管线及其他地上地下设施的保护加固措施等。 2. 施工组织设计除采用文字表述外可附下列图表,图表及格式要求附后。投标人根据其施工组织设计的要求可自行把下列图表添加到相应的项目中。 附表一拟投入本标段的主要施工设备表 附表二拟配备本标段的试验和检测仪器设备表 附表三劳动力计划表 附表四计划开、竣工日期和施工进度网络图 附表五施工总平面图 附表六临时用地表

施工方案与技术措施 一、编制原则 1、贯彻执行国家及地方对工程建设的各项方针政策,严格执行工程建设程序。 2、施组编制遵守合同文件、设计文件及施工规范的原则,确保工程质量和工期。建立健全各项组织机构和保证体系,确保施工生产科学、有序、高效。 3、采用“四新”技术。结合工程特点,积极推广使用新技术、新工艺、新材料、新设备,确保施工质量。结合实际,经济可靠。施组编制结合特点,充分调研,优化方案,降低成本;方案确定充分论证,确保采取方案的可靠性,满足施工的总体安排。 4、统筹安全,科学合理。根据现场勘察调查资料、合同文件资料工程特点,全面规划、统筹安排,突出重点难点及工期关键工序,采用科学合理的施工方法,确保施组编制满足合同要求。坚持实事求是的原则,根据我单位综合施工生产能力组织施工,坚持科学组织、合理安排,确保高速度、高效率、高质量完成工程建设。 二、编制依据 1、根据施工图设计、有关文件以及业主对本施工段施工总工期的要求。 2、我公司踏勘现场及调查咨询资料。 4、我公司拥有的科技成果、工法成果、机械设备、技术水平和施工能力,以及参加类似工程施工积累的施工经验。结合我公司施工实力、机械设备状况、专业技术力量及管理水平、综合施工生产能力。 三、工程概况

设备管理系统设计方案

冠唐设备管理系统设计方案 成都冠唐科技有限公司 2009年8月

目录 一,项目背景 (3) 1.1 企业概述 (3) 1.2 传统设备管理模式存在的问题 (3) 1.3 实施设备管理系统的目标 (3) 1.4 需求要点 (4) 二,系统设计原则 (6) 三,总体设计 (8) 3.1 技术基础 (8) 3.1 系统安全 (8) 3.2 管理权限划分 (9) 四,功能模块设计 (11) 4.1 设备信息 (11) 4.2 设备台帐 (12) 4.3 维修保养计划 (13) 4.4 维修保养记录 (14) 4.5 维修经验库 (14) 4.6 设备申购 (14) 4.7 设备调拨 (14) 4.8 设备报废 (15) 4.9 备品配件信息管理 (15) 4.10 文档管理 (15) 4.11 设备工作日报表 (16) 4.12 每日工作提示 (16) 4.13维修统计和趋势分析 (16) 3.14信息导入接口 (17) 五,系统部署 (18) 5.1、网络要求 (18) 5.2、硬件要求建议 (18) 5.3、软件环境要求 (18)

六,系统实施........................................ 错误!未定义书签。 一,项目背景 1.1 传统设备管理模式存在的问题 (1)设备管理信息零散,缺乏长期,完整的信息管理; 传统的管理模式信息记录在纸质介质和分散在不同的Excel,Word文档中,各个分公司的信息提交后,对信息进行整理和分析工作量大,信息的准确性,一致性无法保证; (2)缺少科学手段对制度执行情况进行有效的监管、评估; 设备管理工作的改进由于缺少历史数据的支持,更多的依靠个人经验判断,无法进行科学的评估和建议; (3)设备维修保养计划管理难度较大 每个分公司均管理着大量的设备,每个设备的不同部件均有定期的检修和保养工作,由于信息量较大,计划的整理和安排消耗了相关人员大量时间,并且可能存在计划执行延误。同时,如何达到最优的设备使用效率,合理安排维修保养人员的工作量也是传统管理模式中经常不能处理的问题。 (4)信息缺乏综合分析,利用率低 设备的历史变更记录,历史维修记录,历史文档等各种动态信息缺乏有效的管理手段,在日常管理中,尽管对这些信息进行了登记,但是由于缺乏管理平台,这类动态信息的后期利用率低,未能充分发挥信息对设备管理工作改进的指导作用。 1.3 实施设备管理系统的目标 结合企业设备管理制度,《冠唐设备管理系统》通过信息化的方式提高信息的一致性和准确性,通过帮助各个管理者在设备管理的各环节中协同处理,信息共享,

智慧园区管理系统开发方案,园区能耗监控平台搭建

智慧园区管理系统开发方案,园区能耗监控平台搭建 当今时代,物联网、云计算、大数据、人工智能等现代化技术的快速发展,为智慧园区的建设与发展提供了强大的技术保障。一个典型智慧园区的建设内容可以总结为基础设施建设、云服务平台建设(园区数据中心云计算)、智慧应用体系建设、运营模式设计等。 智慧园区是指使用最新技术实现对园区的数字化管理,达到科学管理园区的目的。通常情况下,智慧园区平台主要包含三大模块,智能化应用系统、绿色节能管理和政务办公服务平台。智慧园区信息服务平台面向的对象包括园区管理者、运营商、政府部门、企业和业主。源中瑞智慧园区管理系统的功能: 1、物业/租赁:提供合同管理、水电暖费用管理、企业入驻管理、维修管理等功能与服务 2、绩效管理:支撑各级管理者和员工绩效计划制定、绩效辅导沟通、绩效考核评价、绩效结果应用等相关活动的开展、不断优化 3、智能安防:确保园区内公共设施、管委会及入驻企业资产、货物安全,为园区提供安全的交通、生产、运营及工作环境智慧园区系统开发(138电2315微3201) 4、智慧楼宇:基于BIM+GIS园区模型数据,提供应急指挥调度、综合运行监控、园区资产管理等功能与服务 5、智慧车辆:通过视频监控、车辆行驶跟踪、用车管理等功能与服务 6、能耗监控:能耗过程跟踪,有效追溯用能过程,能耗数据分析,

有效利用能耗数据,进行能耗数据挖掘,多角度辅助决策,让楼宇信息化、智能化 源中瑞智慧园区系统的优势: 1、端到端服务 从咨询规划、展厅招商、系统集成、平台开发、服务提供到合作运营的完整解决方案,打造智慧园区全企业链能力支撑,构建智慧园区创新生态体系 2、灵活化 可以统一为所有用户设置一致的收费标准,也可以为每一用户设置不同的收费标准,满足各种费用不同的需求 3、自动化 录入信息后,系统会自动计算所有的费用,预收宽、押金、水电公摊、优惠打折等系统自动进行计算,减少人工计算的失误,提高管理准确率 4、智能化 系统会自动对合同到期、物业费用到期、物业欠费、水电欠费等进行全方位的报警提示,可以有效的防止错收、漏收等问题 5、安全性高 软件采用自动备份和人工备份相结合的方式进行双重备份,可以有效的从技术上避免数据的丢失,会提供高严格的权限设置,针对不同人员具有不同的权限,从而可以降低因为人为因素的泄露

道路施工方案与技术措施

第五章施工方案与技术措施 第一节工程总体施工方案 一、工程总体施工方案 施工准备:2017年5月19日—2017年5月25日 雨、污水管线施工:2017年5月19日—2017年7月15日 沥青混凝土路面工程:2017年7月20日—2017年8月20日 各工序开工前准备工作: 1、技术准备 组织所有管理及施工技术人员,认真熟悉图纸,学习有关施工技术规范、检验评定标准及工艺操作规程,了解本工程设计意图、施工特点和特殊工序要求,要全员充分了解现场情况。 测量人员做接桩工作,技术、试验及其他管理人员及时到位完成各项准备工作,根据计划安排提出工程用料计划,施工机具计划,明确各类物资进场时间,做好材料试验、报验及厂家资质审查,通过后及时进行加工订货工作。 2、测量准备工作: 2.1对所交点的中心桩和水准点进行复核,认真填写测量复核记录,上报驻地监理工程师进行验收。 2.2验收合格后进行中心桩的拴点和临时水准点引测工作。中心桩的拴点应设置保护措施,临时水准点设置在固定可靠的柱桩上,桩点设明显标志并妥善保护。 2.3测量人员应认真学习复核图纸,掌握有关数据并做好内业工作。 2.4施工完成后应配合有关部门进行竣工测量。 第二节施工方案与技术措施 一、排水工程施工方案 1、道路挖探 通过对设计图纸的认真研究和现场实际勘察,施工前,根据业主提供的现况管线分布图及综合管线规划图,对管线走向进行全面调查,找出与规划位置相矛盾的管线,全部进行挖探,挖探深度与排水管道沟底设计标高相同,摸清各管线的埋深和走向,绘制实际的地下管线分布图,与各相对应管线单位达成施工保护共识后,对其进行填埋。并在现场做出明显标记,派专人保护巡查,防止施工中受到损失。积极与业主、监理及管线管理单位协商,编制每条管线详细的改移及保护措施,若在单位挖探过程中发现的管线高程不能满足正常施工

智能评价管理系统技术方案1.doc

智能评价管理系统技术方案1 智能排队管理系统 技术方案 南京瀚之显电子科技有限公司 一、系统简述 在日益激烈的市场竞争中,客户是我们宝贵的财富,凝聚更多的客户资源对窗口服务行业显得尤为重要。通过建立直接客观的服务评价系统,企业能更了解自己的客户,弥补自身不足,挖掘潜在需求,推出更贴心的服务。 根据窗口服务行业的实际需要,推出了“EQMS智能排队管理系统”。该系统既可以用来直接进行客户满意度评价、员工服务考核、客户流量统计,又可以动态显示业务宣传信息及人性化信息,并集成了短信息提醒服务等更多附加功能,是一种新型的高附加值评价管理系统。 EQMS智能排队管理系统由服务评价器、通讯控制器,总线分配器、后台服务软件,统计分析软件等部件组成。窗口容量可自由扩充,组件即插即用。系统集合了顾客评价、窗口对讲二种功能,可实现柜员与顾客之间的对讲,以省却另外购置对讲设备的烦恼。其中服务评价器采用了精致的蓝色背光液晶显示器,4行*8汉字大屏幕显示,对顾客的操作进行智能导航,同时可以播放编辑的一些宣传图片或者人性化信息。 统计分析软件可以从服务态度、服务效率、业务水准等几个

方面对客户的意见进行实时的采集,并利用先进的软硬件技术统计客流量,计算出员工的工作效率,员工的不满意业务数,员工的客户满意度等,并针对一些数据进行综合分析,以提供决策依据。 EQMS智能排队管理系统可广泛适用于政府行政机关、外事机关、工商、税务、公安、金融、邮政、保险、电信、医院等单位。 采用“服务评价系统”可以实现以下目标: ?实现员工通过控制器登录工号上岗,透明服务,接受监督,提高柜面服务质量。 ?体现顾客权利,提供顾客与员工的交流平台,倡导以顾客为中心的服务理念。 ?优美语音提示、大屏幕液晶显示导航信息、宣传信息,统计方便快捷,不增加顾 客负担。 ?通过网络,管理员可在电脑管理终端上查询到各网点上的工作人员的评价情况。 ?通过SMS短信息提醒,各网点负责人及时处理顾客的服务不满意和潜力客户信息。 ?统计员工业务量、服务满意度,作为其业绩的一个辅助指标。

施工方案与技术措施

第一章安装施工组织方案 第一项土方施工 1、施工前准备 (1)施工前应熟悉、掌握施工图; (2)准备好相应的施工机具; (3)对操作工人进行上岗培训,培训合格后方可进行施工,坚持持证上岗原则; 2、土方开挖: (1)作业条件:土方开挖前,将施工范围内的地下、地上植被等覆盖物清除和处理完毕; (2)地表面要清理平整,做好排水坡向; (3)要根据设计图纸与地质部门提供的地质资料及所选择的持力层、设置深度来确定开挖方式; (4)施工位置的标准轴线桩,标准水平桩应做好引测,以防开挖过程中破坏,并应在开挖前做好轴线,标高的复核; (5)土方开挖在夜间施工时,应合理安排工序,防止错挖或起挖,施工场地应根据需要设照明设施,在危险地段应设置标志; (6)弃土应及时运出,在基坑(槽)边缘上侧临时堆土或堆放材料以及移动施工机械时,应与基坑边缘保持1m以上的距离,以保证坑边边坡的稳定。当土质良好时,堆土或材料应距挖方边缘0.8m以外,高度不宜超过1.5m,并应避免在已完基础一侧过高堆土,使基础、墙、柱歪斜而酿成事故。 (7) 冬雨季施工时,要有良好的防冻、防汛措施,雨季在基槽两侧围以土堤或挖排水沟,以防地面雨水流入基坑槽,同时应经常检查边坡情况,以防止坑壁受水浸泡造成塌方,冬期要采用草帘覆盖防止土层受冻。

3、土方回填 包括边坡修整及锚固沟土方回填,现场锚固沟挖好以后,可以对土工布、土工膜进行锚固,锚固好之后进行回填。 (1)基坑底清理: 填土前应将沟内垃圾杂物等清理干净,将回落的有机垃圾、砂浆、石子等清除干净。 (2)人工分层铺土、耙平: 回填土应分层铺摊。每层铺土厚长应根据土质、密实度要求和机具性能确定。一般蛙式打夯机每层铺土厚度为250mm;人工打夯不大于250mm。每层铺摊后,随之耙平。 (3)夯打密实: 根据工作面大小的实际情况,适当选择人工木夯和蛙式电夯,回填土每层至少夯打三遍。打夯应一夯压半夯,夯夯相连,行行相连,纵横交叉。拐角处使用人工夯补夯。严禁用水浇使土下沉的所谓“水夯法”。 第二项清除地表植被 负责清理开挖工程区域内的树根、杂草、垃圾、废渣及监理人指明的其它有碍物。我方将对施工区域内的植被,根据实际情况选择挖掘机或人工清理。植被覆盖密集,面积广且根系深时,我方会安排机械施工,按监理人指示的表土开挖深度进行开挖,并将开挖的有机土壤及植被运到指定地区堆放,防止土壤被冲刷流失。植被稀疏区域,我方将安排足够的人员进行人工清理植被。清理出的植被将统一由运输设备运送到施工区域以外,根据业主或监理要求进行焚烧或填埋,在焚毁期间应采取必要的防火措施,保证施工安全。对于无法烧尽或严重影响环境的清除物,我方将严格按监理人指定的地区进行掩埋,保证掩埋物不妨碍自然排水或污染河川。 第三项土工膜施工 土工膜施工是垃圾场建设最为重要的一个环节,材料的质量和施工质量都是影响整个工程质量的直接因素。因此在原料的使用、土工膜生产、检测、安装施工、施工检测都是要求非常严格的。对此我公司做了详细介绍。 一、生产监督

公司织机监控管理系统技术方案

公司织机监控管理系统技术方案 **公司

织机监控管理系统三期 技术方案 浙江中控电气技术有限公司

**公司 织机监控管理系统三期(喷水织机车间)技术方案 一、 项目背景和实施目标 1、 项目背景 国内许多大型纺织生产企业在经历了多年的积累发展后,已逐渐淘汰了落后的生产设备,采用世界技术领先的进口设备,使工厂的自动化程度、生产效率得到显着提高、生产成本有效降低,对企业的后续发展起到了积极作用。可是当前纺织行业中普遍存在的一个问题是,各生产设备之间往往独立工作,没有集中监控和统计管理平台,给企业管理水平和科学决策水平的提高带来了不利影响,这个矛盾在机器数量众多的织布厂表现得尤为突出。 2、 织机监控管理系统的一般目标 织机监控管理系统所要解决的问题是采集分散于各台织机上的相关信号,汇集到监控管理平台,经后台处理软件的处理,向生产管理人员和操作人员提供诸如机器实时运转状态、告警、生产数 织机监控管理系统三期 技术方案 浙江中控电气技术有限公司 /10/30

据统计、自动报表输出等监控管理功能。织机监控管理系统能够帮助相关人员缩短故障处理的响应时间、积累和分析故障数据、减少生产统计工作量,并提高统计的准确性。 3、**公司织机监控管理系统的具体目标 经与**公司有关人员讨论后,我们确定了织机监控管理系统(三期)的具体目标,列述如下: (1)项目范围: **公司喷水织机车间共120台喷水织机,其中丰田LW603织机48台、日产LW551织机72台。 (2)监控点 每台织机需要监控的点分别为:①织机运转信号、②纬停信号、③弃边绞边停信号、④满匹停信号、⑤其它停信号、⑥产量信号。120台织机总共需要监控的点数为720点。 其中产量信号需要在织机上另加检测机构采集,详细描述见附件。 (3)系统功能 ①对喷水车间内的120台喷水织机的运行、纬停、弃边绞边停、满匹停、其它停车五种状态和产量信号进行实时检测,并进行数据记录。

能效管理服务平台建设方案(企业版)

能效管理服务平台 建设方案

目录 一、平台建设的目的 (3) 二、平台原理 (3) 三、平台特点 (4) 四、平台功能 (5) 五、平台终端及通信设备 (8) 六、平台应用场所 (9)

一、平台建设的目的 节能的关键是要掌握用能的准确情况。专家的预测及判断往往是基于对能源使用情况的统计,数据的准确及时与否,将直接影响企业领导决策的结果。所以对能源生产、流通、消费、使用过程的科学准确的统计,是企业进行节能分析、制定节能措施的重要依据。 能效管理服务平台是用于对企业的电、汽、水、动力、煤炭等能耗的生产和使用情况,以及包括照明、空调、电梯、生产等各类分项用电等进行监测和统计分析,实现能源的全方位、精细化的监控和管理。通过对采集到的大量的能耗数据进行分析,帮助企业改进用能管理制度、实现降低能耗,也为管理人员制定节能措施、规划节能方案提供决策依据。 因此,建立节能监控平台,实现能耗数据的监测与分析,将影响着一个企业如何选择节能方法节能的措施。节能监测平台的建立对每个企业有着非常重要的意义。 二、平台原理 能效管理服务平台建设主要应用于政府机关或企业,通过能效管理服务平台,管理者可以实时掌握能源流向,改变能源的粗放式管理,为节能改造的效果对比提供服务。平台可提供远程监测、能源审计、能耗统计等服务,为深入挖掘

企业节能潜力打下基础。 能效管理服务平台主要是通过在用能客户现场安装用 能监测装置,采集客户用能信息;使用有线/无线的公网通信模式传输数据到能效管理服务平台;依据监测数据,参照同行业的能耗标准和先进管理经验,结合对用能客户重点能耗设备的现场巡检结果,为用能客户提供用能信息、能耗预警、重点能耗设备体检报告、用能审计报告、专业节能方案、管理改进建议等。如图: 三、平台特点 能效管理服务平台具有以下一些特点:

企业信息化建设管理设计方案.doc

企业信息化建设管理设计方案1 企业信息化建设管理方案 一、信息化建设规划 公司信息化建设需要涉及整个业务流程和管理过程,它包括公司的的经营、计划、合约、技术、质量、安全、施工、材料、设备、人力资源以及成本管理等各个重要环节,几乎涉及公司所有人员。因此,这将是一个非常庞大的工程。 公司信息化建设的目标是达到“一个中心、两级管控、三个集中、四控三管一协调”的目的。为此,需要建立以项目管理系统为核心,结合合同管理、计划管理、质量管理、材料管理、采购管理、设备管理、客户关系管理、人力资源管理、财务管理、行政办公管理、文档管理等功能的统一的企业管理信息平台。建立这样一个涉及公司方方面面的系统,工作量将十分巨大,绝不可能一蹴而就。 为了有效地完成公司的信息化工作,建议采取统一规划、分步实施的建设方式。一次性进行公司信息化建设的整体规划,完成需求分析和系统的整体涉及;实施过程则按照业务的重要程度和对信息化要求的紧迫程度和准备完善程度排序,逐步进行实施,保证实施一块成功一块。一方面可以保证信息化实施的有效性,同时也可以避免一次性投入过大,从而尽可能减少信息化建设对资金的压力。 根据目前公司的现有系统情况:财务部已采用了网络版的用友财务系统,实施了部门级的信息化;合同部则采用广联达造价

软件作为业务应用,但均为桌面系统,尚未做到联 网,数据、信息没有实现共享;其他部门均没有任何针对性的应用。因此,公司的信息化可初步分为几大部分: (一)企业级办公自动化系统(OA) 建设覆盖全公司(含子分公司和各项目部)的办公自动化管理系统。以此将日常的事务性工作先行纳入系统,并建立各级领导与员工使用网络和电脑进行事务管理的习惯。将各种日常工作的流程进行科学的梳理和合理的规划,通过系统的建立和使用的过程,逐步改善工作流程、规范管理、提高效率。 OA系统是处理公司内部的事务性工作,辅助管理,提高办公效率和管理手段的系统。公司需要建立的协同办公(OA)系统就是基于现代网络技术,以“工作流”为引擎、以“知识文档”为容器、以“信息门户”为窗口,使公司内部人员方便快捷地共享信息,高效地协同工作;改变过去复杂、低效的手工办公方式,实现迅速、全方位的信息采集、信息处理,为企业的管理和决策提供科学的依据。公司的OA应包括一些基本的功能模块:管理工作流程、知识目录架构、信息门户框架,以更便捷、更简单、更灵活、更开放的满足日常OA办公需求 公司应用协同OA系统,总体具备以下几大价值点: (1)落实管理制度、工作流程自动化 这牵涉到流转过程的实时监控、跟踪,解决多岗位、多部门之间的协同工作问题,实现高效率的协作。目前的企业和单位都存在着大量的工作流程,例如公文的处理、收发文、

相关主题
文本预览
相关文档 最新文档
