佳能iR3300 数码复印机维修代码/调整
定期维修周期每12万印张进行一
次
维修程序模式进入法: 按面
板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用
户方式(星号"*")
键
打印维修模式一览表 COPIER ＞FUNCTION＞MISC-P＞
LBL-PRNT 用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览
表
打印维修模式设定值的一览
表 COPIER＞FUNCTION＞
MISC-P＞P-PRINT 选
择P-PRINT,显示反转后按OK键,打印出打印维修模式一览
表
打印操作面板的按键输入记
录 COPIER＞FUNCTION＞MISC-P＞KEY-HIST 选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记
录
打印卡纸记录/出错代码记
录 COPIER＞FUNCTION＞MISC-P＞HIST-PRT 选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记
录
打印用户模式一览表 COPIER ＞FUNCTION＞MISC-P＞
USER-PRT 选择
USER-PRT,显示反转后按OK键,打印出用户模式一览表
故障码清除: 选择ERR,显示反转后按OK键盘(全部操作要在3秒内完成),再将主电源开关OFF/ON
用户设定的[规格设定/密码模式/部门ID/
模式记忆等]后备数据的清除
COPIER＞FUNCTION＞CLEAR ＞MMI 选择MMI,显示反转后按OK键;OFF/ON主电源开关
E000～E004定影故障码清
除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON
E032清除: COPIER＞FUNCTION＞CLEAR＞
ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码
E717清除: COPIER＞FUNCTION＞CLEAR＞
ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码
E345清除 COPIER＞FUNCTION ＞CLEAR＞
E345-CLR 选择
E345-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E345
E355清除 COPIER＞FUNCTION ＞CLEAR＞
E355-CLR 选择
E355-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E355
清除维修模式的后备数
据 COPIER＞FUNCTION＞CLEAR＞SERVICE 选择SERVICE,显示反转后按OK键;OFF/ON主电源开关
清除卡纸记录 COPIER＞FUNCTION＞CLEAR＞
JAN-HIST 选择
JAM-HIST,显示反转后按OK键;OFF/ON主电源开关
清除出错记录 COPIER＞FUNCTION＞CLEAR＞
ERR-HIST 选择
ERR-HIST,显示反转后按OK键;OFF/ON主电源开关
用户模式[系统管理]密码的清
除 COPIER＞FUNCTION＞CLEAR＞PWD-CLR 选择PWD-CLR,显示反转后按OK键;OFF/ON主电源开关
主控板计数的维修计数器的清
除 COPIER＞FUNCTION＞CLEAR＞CNT-MCON 选择CNT-MCON,显示反转后按OK键;OFF/ON主电源开关
DC板计数的维修计数器的清
除 COPIER＞FUNCTION＞CLEAR＞CNT-DCON 选择CNT-DCON,显示反转后按OK键;OFF/ON主电源开关
美能达彩色机代码
C0200，青色PC感光鼓充电电晕故障--充电座需要维修更换
C0202，红色PC感光鼓充电电晕故障--充电座需要维修更换
C0204，黄色PC感光鼓充电电晕故障--充电座需要维修更换
C0206，黑色PC感光鼓充电电晕故障--充电座需要维修更换
C0208，PC感光鼓充电电晕故障--充电座需要维修更换
C0500,定影加热辊预热故障
C0501,定影压力辊加热故障
C0510,加热辊异常低温
C0511,压力辊异常低温
C0520,加热辊异常高温
C0521,压力辊异常高温
测到异常低的碳粉浓度
C0F31,青色ATDC感应器检测到异常高的碳粉浓度
C0F32,红色ATDC感应器检测到异常低的碳粉浓度
C0F33,红色ATDC感应器检测到异常高的碳粉浓度
C0F34,黄色ATDC感应器检测到异常低的碳粉浓度
测到异常高的碳粉浓度
C0F36,黑色ATDC感应器检测到异常低的碳粉浓度
C0F37,黑色ATDC感应器检测到异常高的碳粉浓度
C0F3A,青色ATDC感应器调整故障
C0F3B，红色ATDC感应器调整故障
整故障
C0F3D，黑色ATDC感应器调整故障
C13C8,新转印清洁器复位故障
C13CA，新定影部件复位故障
C13D1.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM
C13D2,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM
C13D3,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM
C13D4,黑色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM
HP8150维修代码
马达运转错误 1.重新启动打印机；
惠普系列激光打印机，大多数通过面板的液晶显示，可以迅速找出故障原因，下面列表为常见的错误代码及其解释。
1．常见错误代码
显示信息信息解释解除方法
13.1 paper jam或
13.2 paper jam 打印纸在送纸部分被延迟或停止1) 确定纸盒被正确安装;
2) 确定送纸部分没有阻碍物;
3) 检查PS402、PS403是否正常工作,必要时需更换相关传感器
13.5 paper jam 或13.6 paper jam 打印纸在加热组件部分被延迟或停止1) 确定转印辊和传送皮带能正常工作;
2) 确定输纸路径没有阻碍
物;
3) 检查PS1307是否正常工作,必要时需更换此传感器13.10 paper jam 打印纸在吸纸区被延迟或卡住1) 检查送纸器的送纸部分是否有阻碍物;
2) 检查送纸器中PS1701、PS1703传感器是否复位，必要时，更换相关传感器13.20 paper jam或13.21 paper jam 打印纸被卡在输纸路径上或打印机上盖被打开1) 检查整个输纸路径,
清除阻碍物;
2) 检查所有的输纸部件是否复位(包括上盖是否盖上);
3) 检查输纸路径上的所有传感器是否复位,必要时需更换
20 insuffient memory 打印机接受太多的数据,超出了打印机的内存范围1) 按[GO]按钮,继续打印(部分打印内容可能丢失)；
2) 增加打印机内存
21 page too comlex 打印的内容太复杂1) 按[GO]按
钮,继续打印(部分打印内容可能丢失)；
2) 将PAGE PROTECT值设置为AUTO
22 EIOхbuffer overflow 送到指定的EIO外设的数据太多按[GO]按钮清除此信息（传送的数据也将会丢失）
41.3 UNEXPECTED PAPER SIZE 打印纸型号设置不匹配正确设置打印纸的型号50.* FUSER ERROR 加热组件错误,其*值表示如下:
1 加热温度偏低
2 加热组件预热保护
3 加热温度偏高
4 电源电压不稳
5 加热组件不匹配1. 关掉电源,20分钟后再开机;
2. 重新安装加热组件;
3. 关掉电源,取出加热组件,检查J1307-1和J1307-2以及J1308-1和J1308-2是否相通,如不通,更换另热组件51.* PRINTER ERROR 激光扫描错误,*值表示如下: 1 激光器检测错误
2 激光器错误1 重新启动;
2 重新安装激光器及相连的电缆线;
3 更换激光器
52.* PRINTER ERROR 激光器扫描速度不匹配,*值表示如下:
1 扫描启动错误
2 扫描旋转错误 1 重新启动;
2 重新安装激光器及相连的电缆线;
3 更换激光器
53.xy.zzPRINTER ERROR
附加内存错误,其中xyz的含义如下:
X=DIMM类型
0=ROM
1=RAM
y=设备位置
1-3表示错误的内存插槽位置
zz=错误号
0=不支持安装的内存
1=不兼容安装的内存
2=不支持安装内存的型号3=RAM检测失败
4=超过最大RAM的范围
5=超过最大ROM的范围
6=无效的DIMM速度
7=DIMM报错误信号
8=DIMM RAM奇偶校验错误
9=ROM地址映射错误
10=DIMM地址冲突
11=PDC XROM超出范围12=无法完成内存缓冲 1 关掉电源,重新安装插入的内存;
2 交换插入内存的位置;
3 更换产生错误的内存
55 PRINTER ERROR 内部
佳能复印机维修代码 ?佳能复印机维修代码,Free Flash Games c 1 佳能NPA2Z型复印机复印图像全白 故障现象：复印出来的稿件全是一片白色，没有任何图像。 分析与检修：开机复印，观察发现空白曝光灯在原稿台前进过程中不亮。检查各印制电路板上的接插件，及各电晕器之间连接用的高压电缆线的接插件，均接触良好。试将服务方式I/O显示方式的地址置于EA，发现电晕器从前旋转到后期间均为高电平，由此判断高压变压器或显影偏压控制电路有故障。经仔细检查，发现高压变压器HVT损坏。 处理方法：更换为同型号HVT后试机，故障排除。 2 佳能NPA2Z型复印机复印图像全黑 故障现象：不管原稿台上放置的是白纸还是图像，复印出来的全是一片黑 色，无任何字符。 分析与检修：引起复印图像全黑的原因主要有： 1）曝光灯不亮； 2）电晕器不良； 3）光路系统工作异常； 4）感光鼓损坏或接地不良。 加电开机，使复印进入复印状态，观察发现原稿扫描曝光灯不亮。关机拔 下曝光灯用电源接插件J17，用万用表R×1挡测J17①、②脚之间的电阻值为1Ω左右。再接通接插件J17，将万用表AC 6V挡COM表笔接灯调节器上的接插件J202④脚、OUTPUT表笔接J302的③脚，打开电源，在原稿台前进过程中测电压为0.3V左右，由此判断DC控制器不良。经仔细检查，发现DC控制器已损坏。 处理方法：更换为同型号DC控制器后试机，故障排除。 3 佳能NP270型复印机复印件上有纵向黑带 故障现象：复印图像在走纸方向出现黑色条带。 分析与检修：按“缩小/放大”键，纵向黑带位置不变，由此判断故障的原因主要有： 1）曝光灯有问题； 2）清洁器与感光鼓间有异物； 3）感光鼓上部分区域只充电不曝光； 4）热辊磨损后墨粉硅油泥透过磨损处浸出。 经逐一仔细检查，发现曝光灯已损坏了2个。 处理方法：更换2个24V/1.6W曝光灯后试机，故障排除。 4 佳能NP270型复印机复印件上有纵向黑带 故障现象：复印过程中，复印件突然变黑，但黑中有字。 分析与检修：试调整操作面板上的浓度杆，故障依旧。根据复印机工作电 源，分析故障的原因主要有： 1）控制器损坏； 2）三组电晕组件不良； 3）机械系统工作异常； 4）电位检测电路有故障。 首先检查三组电晕组件及直流（DC）控制器，均未发现异常。再开机 进行复印，观察复印机机械系统工作基本正常。继而检测电位测量电路板输出电压POT，发现该电压失常。检查电位检测电路各相关元器件，发现效应晶体管（K186D）损坏。

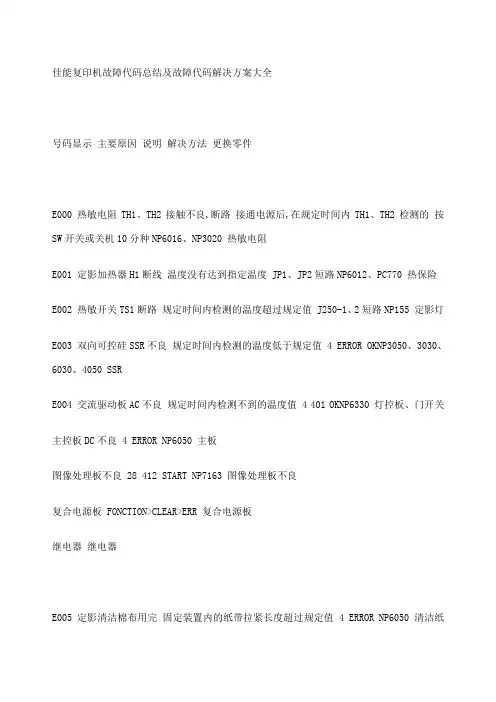

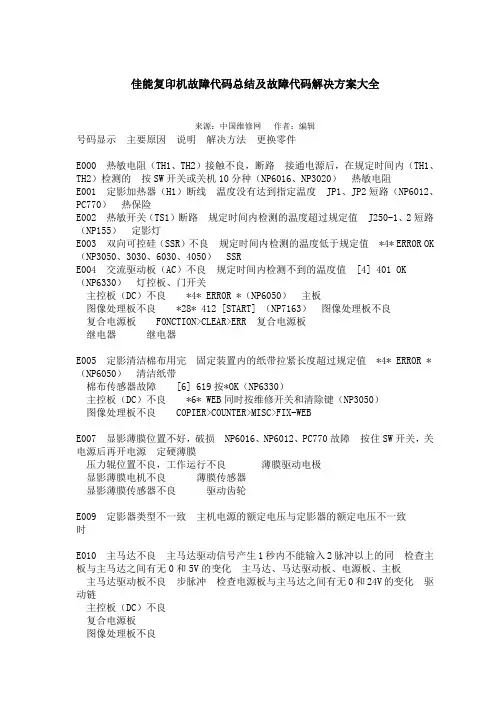

佳能复印机故障代码总结及故障代码解决方案大全 佳能复印机故障代码总结及故障代码解决方案大全 号码显示主要原因说明解决方法更换零件 E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻 E001 定影加热器（H1）断线温度没有达到指定温度JP1、JP2短路（NP6012、PC770）热保险 E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值J250-1、2短路（NP155）定影灯 E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值*4* ERROR OK（NP3050、3030、6030、4050）SSR E004 交流驱动板（AC）不良规定时间内检测不到的温度值[4] 401 OK（NP6330）灯控板、门开关 主控板（DC）不良*4* ERROR *（NP6050）主板 图像处理板不良*28* 412 [START] （NP7163）图像处理板不良 复合电源板FONCTION>CLEAR>ERR 复合电源板 继电器继电器 E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值*4* ERROR *（NP6050）清洁纸带 棉布传感器故障[6] 619按*OK（NP6330） 主控板（DC）不良*6* WEB同时按维修开关和清除键（NP3050） 图像处理板不良COPIER>COUNTER>MISC>FIX-WEB E007 显影薄膜位置不好，破损NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜 压力辊位置不良，工作运行不良薄膜驱动电极 显影薄膜电机不良薄膜传感器 显影薄膜传感器不良驱动齿轮 E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时 E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板 主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链 主控板（DC）不良 复合电源板 图像处理板不良 E011 主马达旋转异常主马达的旋转次数超过规定旋转数时 E013 废色粉输送螺杆传感器（不良）NP7163
佳能B320：依次按“功能” “2” “START” “#” “START” 佳能B200、SW702：由A拨至B 依次按“功能” “2” “SET” “#” “SET” 佳能L250：依次按“功能” “<” “#” 佳能L400/500/600/800/900/MPC70/B210C：依次按“数据登记键” “#” 佳能MPC70/B210C：依次按“功能” “数据登记键” “#” 佳能B150/155/L380：依次按“功能” “>” “启动” “#” “启动” 以上机器进入维修方式后，搜索直至液晶显示“#8 CLEAR” 按“SET或START”进入后搜索直至显示“ALL”按“SET或START” 即可进行总清。注：佳能维修方式的进入多为“数据登记+#”，遇到未见过的型号机器可参照上面的方法进行尝试。 佳能T11/20/22/30: 此为台湾金宝为佳能OEM的产品，所以操作方法略有不同。冷启动方法：加电前按住“功能”键开机，直至待机状态后松开。按“功能”键查找维修模式；热启动方法：在待机状态下，依次按“功能” “#” “7” “ 8”可将程序进行总清。 佳能270/450/490/750等：将“NCU”上的SW2，由A拨到B，然后按“USER DA TA” “#” 佳能T800：依次按“数据登记”搜索键下键“SET” “#”搜索键上键“SET” 佳能T550：依次按“功能” “4” 然后用搜索键搜索直至显示“ USER DA TA ”然后按“START” “#” 佳能T40/50：将主控板SCNT上的SW6拨至“OFF” 依次按“功能” “#” “任意键” “SET” 佳能T410：将NCU上的NOMAL开关拨至TEST,将侧面的MEMORY拨至OFF，按“TTI”“#” 方向右键, 按1-7任意键 佳能B320：依次按“功能” “2” “START” “#” “START” 佳能B200、SW702：由A拨至B 依次按“功能” “2” “SET” “#” “SET” 佳能L250：依次按“功能” “<” “#” 佳能L400/500/600/800/900/MPC70/B210C：依次按“数据登记键” “#” 佳能MPC70/B210C：依次按“功能” “数据登记键” “#” 佳能B150/155/L380：依次按“功能” “>” “启动” “#” “启动” 以上机器进入维修方式后，搜索直至液晶显示“#8 CLEAR” 按“SET或START”进入后搜索直至显示“ALL”按“SET或START” 即可进行总清。注：佳能维修方式的进入多为“数据登记+#”，遇到未见过的型号机器可参照上面的方法进行尝试。 佳能T11/20/22/30: 此为台湾金宝为佳能OEM的产品，所以操作方法略有不同。冷启动方法：加电前按住“功能”键开机，直至待机状态后松开。按“功能”键查找维修模式；热启动方法：在待机状态下，依次按“功能” “#” 7” “ 8”可将程序进行总清。 ?检查墨水U051/U052/U053/U059 ?检查墨水U075/U076 ?检查墨水U140 ?检查墨水U150 ?检查墨水U162 ?检查墨水U163 ?请与服务中心联系 ?5B00 发生打印机错误 ?超时错误按[OK]

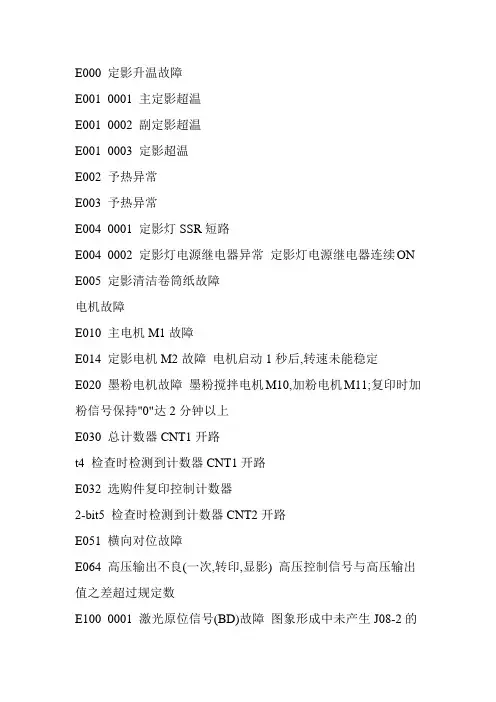

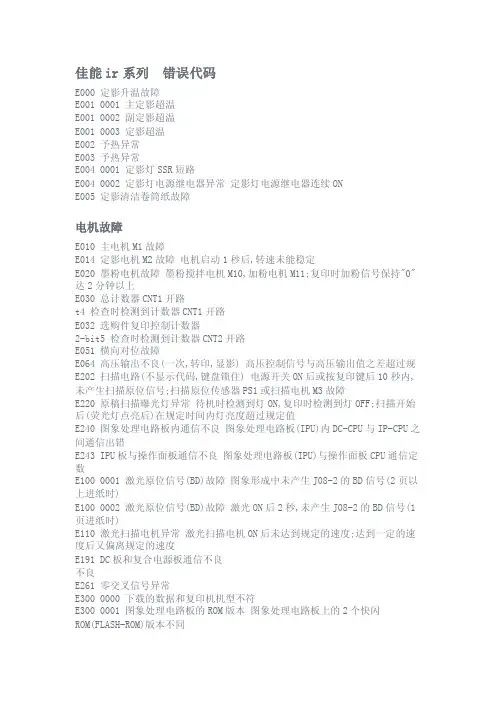

CANON IR1600/IR2000错误代码 2007-09-04 13:09 E000 定影升温故障 E001 0001 主定影超温 E001 0002 副定影超温 E001 0003 定影超温 E002 予热异常 E003 予热异常 E004 0001 定影灯SSR短路 E004 0002 定影灯电源继电器异常定影灯电源继电器连续ON E005 定影清洁卷筒纸故障 电机故障 E010 主电机M1故障 E014 定影电机M2故障电机启动1秒后,转速未能稳定 E020 墨粉电机故障墨粉搅拌电机M10,加粉电机M11;复印时加粉信号保持"0"达2分钟以上E030 总计数器CNT1开路 t4 检查时检测到计数器CNT1开路 E032 选购件复印控制计数器 2-bit5 检查时检测到计数器CNT2开路 E051 横向对位故障 E064 高压输出不良(一次,转印,显影) 高压控制信号与高压输出值之差超过规定数 E100 0001 激光原位信号(BD)故障图象形成中未产生J08-2的BD信号(2页以上进纸时) E100 0002 激光原位信号(BD)故障激光ON后2秒,未产生J08-2的BD信号(1页进纸时) E110 激光扫描电机异常激光扫描电机ON后未达到规定的速度;达到一定的速度后又偏离规定的速度 E191 DC板和复合电源板通信不良 E202 扫描电路(不显示代码,键盘锁住) 电源开关ON后或按复印键后10秒内,未产生扫描原位信号;扫描原位传感器PS1或扫描电机M3故障 E220 原稿扫描曝光灯异常待机时检测到灯ON,复印时检测到灯OFF;扫描开始后(荧光灯点亮后)在规定时间内灯亮度超过规定值 E240 图象处理电路板内通信不良图象处理电路板(IPU)内DC-CPU与IP-CPU之间通信出错E243 IPU板与操作面板通信不良图象处理电路板(IPU)与操作面板CPU通信不良 E261 零交叉信号异常 E300 0000 下载的数据和复印机机型不符 E300 0001 图象处理电路板的ROM版本图象处理电路板上的2个快闪ROM(FLASH-ROM)版本不同 E301 原稿扫描曝光灯亮度异常原稿曝光灯ON后的一定时间灯亮度传感器检测到灯亮度未达到规定数 E315 0001 图象处理电路板的DRAM 电源ON时,图象压缩伸长用过程 E315 0002 图象处理电路板的DRAM 打印输出的图象数据符号化时出故障 E315 0003 图象处理电路板的DRAM 复印或FAX读取的图象数据符号化时出故障 E315 0004 图象处理电路板的DRAM 打印数据存储的图象数据符号化时出故障 E601 SCSI板与复印机电路板通信不良 SCSI的CPU与IP-CPU通信中途中断时
佳能代码 佳能复印机故障代码总结及故障代码解决方案大全 号码显示主要原因说明解决方法更换零件 E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻 E001 定影加热器（H1）断线温度没有达到指定温度JP1、JP2短路（NP6012、PC770）热保险 E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值J250-1、2短路（NP155）定影灯 E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值*4* ERROR OK（NP3050、3030、6030、4050）SSR E004 交流驱动板（AC）不良规定时间内检测不到的温度值[4] 401 OK（NP6330）灯控板、门开关 主控板（DC）不良*4* ERROR *（NP6050）主板 图像处理板不良*28* 412 [START] （NP7163）图像处理板不良 复合电源板FONCTION>CLEAR>ERR 复合电源板 继电器继电器 E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值*4* ERROR *（NP6050）清洁纸带 棉布传感器故障[6] 619按*OK（NP6330） 主控板（DC）不良*6* WEB同时按维修开关和清除键（NP3050） 图像处理板不良COPIER>COUNTER>MISC>FIX-WEB E007 显影薄膜位置不好，破损NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜 压力辊位置不良，工作运行不良薄膜驱动电极 显影薄膜电机不良薄膜传感器 显影薄膜传感器不良驱动齿轮 E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时 E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板 主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链 主控板（DC）不良 复合电源板 图像处理板不良 E011 主马达旋转异常主马达的旋转次数超过规定旋转数时
佳能复印机代码1 2011-08-07 13:57 (一）显示代码（{1}） 109 定影主热敏电阻(TA1)温度检测 110 定影辅热敏电阻(TA2)温度检测 (二) I/0状态({2}) (AE键操作) 206 定影主(辅)热敏电阻电压显示 207 同上 (三)调整状态({3}) 301 AE扫描时的灯亮度调节 302 AE时(显影偏压)标准点调节-26~+26 303 AE时(显影偏压)深浅调节-26~+26 305 前端余自调节0∽63 32单位:0.27mm 306 前端空缺幅度调节 (空白挡光板关闭时与关闭空白用开合挡光板同步) 0~63 标:32 307 分页复印装置方面的前端对位调节(对位辊动作时) 0~63 标:32 311 左右空白调节(等倍时) 0~15 8 312 左右空白调节(缩小时) -10~+10 0 317 萤光灯预热电流调节-9~+9 (四)动作/检测状态({4}) 402 主充电清洁 403 转印辊清洁 404 定影压力辊固定状态 405 定影薄膜初期旋转状态 406 接触而检查 407 定影薄膜横自复位 408 扫描头检查 409 操作部全亮灯 410 光学系统停止前进 411 预爆光灯ON 450 备用RAM清除 NP-6030型复印机 维修代码 *1* DISPLAY FTMP(定影温度)0C LAMP 曝光灯电压:_V BTMP(机内温度主板上) 0C PV 一次高压: V AE PC-M HA ERR BB PEDI:台座的自诊 EE DF:原搞供纸系统的自诊 HH SORT:分页器自诊
ALRM CC PEDI:台架警台内容 FF DF:输稿器内容 II SORT:颁器内容 JJ SORT:分页器内容 *2* I/0 Poo9－4BIT 主马达SSR驱动检测号。 H.驱动中L.OK *3* ADJUST LIGH－5 IJ用 AE－SLOP AE－LIGHT REGIST 前端非复印区调整（定位）－127~127 LE－BLANK 前端定位宽变调查－127~127 FR－BLANK 前侧非复印区调整0~255 BK－BLANK 内侧非复印区调整0~255 ＊PRIMARY 一次外加电压补正值－127~127 BIAS 显影偏压DC部分调整－25~25 ＊IP－OFST APVC测定电流补正值 PWR－OFST 高压输出补正值 BOOK－ERA 书边框宽度消除15~34 DOC－STOP 用RF时原稿停止调查－7~7 ＊4＊FUNCTION TONER－S 设置时的墨粉补充 APVC－MSR 设置时的APVC测定 BK－ROT 显影且空回转 ERROR E000、E001、E002、E003 显示时的解除方法（关电） DISP－LED 操作部板全点灯 CD－CHK 检查液晶部的点灯。 SCANLAMP 扫描灯点亮 PRE－EXP 前曝光灯的点亮 HPPR－MTR 粉仓马达的动作检查 AE－ADJ AE自动调查 PRR－CL 带电辊的清扫 TRK－CL MIP 调整定影辊的辊隙量 BUVK－TST 检查空白马达 自诊代码： E000－E004 定影部 E010 主马达 E064 E065 复合电源板 E202－E204 光学扫描架

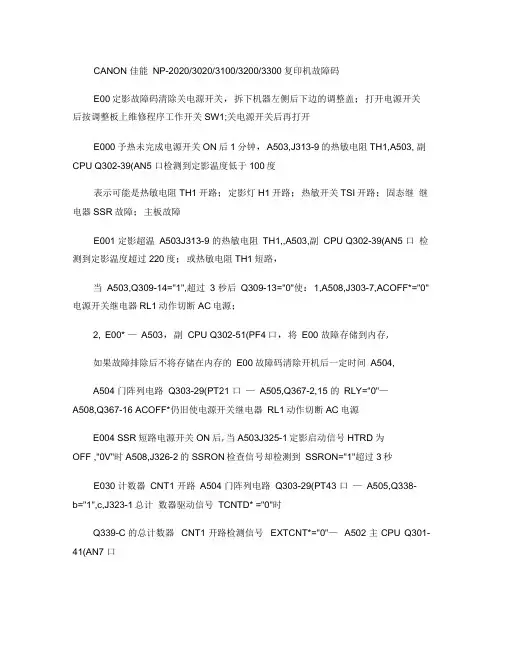

CANON 佳能NP-2020/3020/3100/3200/3300复印机故障码 E00定影故障码清除关电源开关，拆下机器左侧后下边的调整盖；打开电源开关后按调整板上维修程序工作开关SW1；关电源开关后再打开 E000 予热未完成电源开关ON后1分钟,A503,J313-9的热敏电阻TH1,A503,副CPU Q302-39(AN5口)检测到定影温度低于100度 表示可能是热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;固态继继电器SSR故障;主板故障 E001 定影超温A503,J313-9的热敏电阻TH1,,A503,副CPU Q302-39(AN5口)检测到定影温度超过220度;或热敏电阻TH1短路, 当A503,Q309-14="1",超过3秒后Q309-13="0"使: 1,A508,J303-7,ACOFF*="0"电源开关继电器RL1动作切断AC电源; 2,E00*→A503,副CPU Q302-51(PF4口),将E00故障存储到内存, 如果故障排除后不将存储在内存的E00故障码清除开机后一定时间A504, A504门阵列电路Q303-29(PT21口)→A505,Q367-2,15 的RLY="0"→A508,Q367-16 ACOFF*仍旧使电源开关继电器RL1动作切断AC电源 E004 SSR短路电源开关ON后,当A503,J325-1定影启动信号HTRD为OFF,"0V"时A508,J326-2的SSRON检查信号却检测到SSRON="1"超过3秒 E030 计数器CNT1开路A504门阵列电路Q303-29(PT43口)→A505,Q338-b="1",c,J323-1 总计数器驱动信号TCNTD* ="0"时 Q339-C的总计数器CNT1开路检测信号EXTCNT*="0"→A502主CPU Q301-41(AN7口) E202 扫描电路故障电源开关ON后,15秒内扫描初始化未完成;15秒内AE扫描未完成返回动作;曝光后10秒内扫描未完成返回动作 注:该故障发生时不出现故障码,仅操作面板全部按键被缩锁住 E210 镜头电路故障电源开关ON后,20秒内A503,副CPU Q302-47(PF0口),J311-6镜头原位传感器LHP(Q2)未检测镜头初始化完成(未停在1:1位置); 按复印键后,20秒内镜头未到选定倍率位置;或A503,副CPU Q302-49(PF2口),302-2间隔挡光板原位传感器SBHP(Q2)未检测到间隔挡光板 E221 曝光灯电路故障A503,副CPU Q302-26(INT1),J311-603-5←J603-2零交叉信号(ZXDP)不稳定 E400 ADF电路故障主板与ADF板通讯出错 E500 分页器电路故障主板与分页器板通讯出错 E700 主板电路故障电源开关ON后A507,IPC(Q304)无法初始化
打印机，尤其是喷墨打印机，在普通的应用中极其广泛。但广泛的应用除了给消费者们带来便利之外，也给消费者们带来了烦恼。这烦恼就是打印机出现故障的时候。有什么方法或者良药能够在出现烦恼的时候一解忧愁呢？答案自然是维修的妙方。因此，笔者整理了佳能系列喷墨打印机的维修技巧和实战中的经验，并将这些资料汇总。相信这些资料必能在您维修佳能打印机时派上用场。 下面，笔者就按照打印机的型号和维修方式分类，首先介绍的是佳能BJC7000、7100系列打印机的维修方法。 BJC7000/7100系列打印机维修技巧汇总 1、最大打印幅面：A4+
3、所用墨盒：BC-60 700页/墨盒, BC-61 350页/墨水盒，BC-62e 150页/墨水盒墨盒组合：BC-60/BC-61，BC-60/BC-62e 4、打印速度：8张/分（黑墨盒）、5张/分（彩墨盒） 5、操作系统：DOS、WIN3.X/95/98/ME/2000/XP、NT4.0 6、缓存：256KB（输入缓存） 7、内置控制模式：佳能扩展模式 8、接口：并口 9、维修功能： （用户可排除故障） 出错状态电源灯蜂呜器 缺纸或卡纸错亮响2声 墨水用完错（BC-60）亮响3声 墨水用完错（BC-61/62PHOTO）亮响4声 BJ墨盒错亮响5声 废墨警告错亮响6声 BJ墨盒过热错亮响7声 （用户不可排除故障） 打印位置校正错闪烁2次8声 原始位置错闪烁3次8声 清洁错闪烁4次8声 送纸器错闪烁5次8声 打印机温度错闪烁6次8声 废墨满错闪烁7次8声 EEPROM错闪烁9次8声 ROM错闪烁10次8声 RAM错闪烁11次8声 小车马达错闪烁12次8声 进纸马达错闪烁13次8声 多方面硬件错闪烁14次8声 10、EEPROM重置： A、先按着RESUME键，然后按POWER键开机。 B、当指示灯亮时，按着POWER键不放，双击RESUME键。 C、同时松开POWER健和RESUME键，此时进入维修状态。 D、按RESUME键选择相应的次数。 （2次为重设维修数据，3次为重设废墨量） E、按POWER键确认。 11、喷嘴检测：按RESUME键听到呜叫3声后松手，测试开始。(BJC-7100) 按POWER键听到呜叫2声后松手，测试开始。(BJC-7000) 12、清洗操作：开机后，按住RESUME键听到呜叫1声后松手，清洗开始。 佳能BJC8200维修技巧汇总 1、最大打印幅面：A4
佳能iR3300 数码复印机维修代码/调整 定期维修周期每12万印张进行一 次 维修程序模式进入法: 按面 板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用 户方式(星号"*") 键 打印维修模式一览表 COPIER ＞FUNCTION＞MISC-P＞ LBL-PRNT 用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览 表 打印维修模式设定值的一览 表 COPIER＞FUNCTION＞ MISC-P＞P-PRINT 选 择P-PRINT,显示反转后按OK键,打印出打印维修模式一览
表 打印操作面板的按键输入记 录 COPIER＞FUNCTION＞MISC-P＞KEY-HIST 选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记 录 打印卡纸记录/出错代码记 录 COPIER＞FUNCTION＞MISC-P＞HIST-PRT 选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记 录 打印用户模式一览表 COPIER ＞FUNCTION＞MISC-P＞ USER-PRT 选择 USER-PRT,显示反转后按OK键,打印出用户模式一览表 故障码清除: 选择ERR,显示反转后按OK键盘(全部操作要在3秒内完成),再将主电源开关OFF/ON 用户设定的[规格设定/密码模式/部门ID/
模式记忆等]后备数据的清除 COPIER＞FUNCTION＞CLEAR ＞MMI 选择MMI,显示反转后按OK键;OFF/ON主电源开关 E000～E004定影故障码清 除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON E032清除: COPIER＞FUNCTION＞CLEAR＞ ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码 E717清除: COPIER＞FUNCTION＞CLEAR＞ ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码 E345清除 COPIER＞FUNCTION ＞CLEAR＞ E345-CLR 选择
E000 定影升温故障 E001 0001 主定影超温 E001 0002 副定影超温 E001 0003 定影超温 E002 予热异常 E003 予热异常 E004 0001 定影灯SSR短路 E004 0002 定影灯电源继电器异常定影灯电源继电器连续ON E005 定影清洁卷筒纸故障 电机故障 E010 主电机M1故障 E014 定影电机M2故障电机启动1秒后,转速未能稳定 E020 墨粉电机故障墨粉搅拌电机M10,加粉电机M11;复印时加粉信号保持"0"达2分钟以上 E030 总计数器CNT1开路 t4 检查时检测到计数器CNT1开路 E032 选购件复印控制计数器 2-bit5 检查时检测到计数器CNT2开路 E051 横向对位故障 E064 高压输出不良(一次,转印,显影) 高压控制信号与高压输出值之差超过规定数 E100 0001 激光原位信号(BD)故障图象形成中未产生J08-2的
BD信号(2页以上进纸时) E100 0002 激光原位信号(BD)故障激光ON后2秒,未产生J08-2的BD信号(1页进纸时) E110 激光扫描电机异常激光扫描电机ON后未达到规定的速度;达到一定的速度后又偏离规定的速度 E191 DC板和复合电源板通信不良 E202 扫描电路(不显示代码,键盘锁住) 电源开关ON后或按复印键后10秒内,未产生扫描原位信号;扫描原位传感器PS1或扫描电机M3故障 E220 原稿扫描曝光灯异常待机时检测到灯ON,复印时检测到灯OFF;扫描开始后(荧光灯点亮后)在规定时间内灯亮度超过规定值 E240 图象处理电路板内通信不良图象处理电路板(IPU)内DC-CPU与IP-CPU之间通信出错 E243 IPU板与操作面板通信不良图象处理电路板(IPU)与操作面板CPU通信不良 E261 零交叉信号异常 E300 0000 下载的数据和复印机机型不符 E300 0001 图象处理电路板的ROM版本图象处理电路板上的2个快闪ROM(FLASH-ROM)版本不同 E301 原稿扫描曝光灯亮度异常原稿曝光灯ON后的一定时间灯亮度传感器检测到灯亮度未达到规定数
佳能打印机报错代码大全 1.打印机打印文件时报“维修错误5100”是什么意思 如果经常性出现这个故障，并且是使用的连供的话，那么请检查供墨走线是否没走好而影响了墨车的移动，可适当的在小车滑杆上加一些润滑油。 5100代码解决方法：取出墨盒重新安装，然后重新启动电脑和打印机即可。如果按上面的方法仍不能解决，那么请按如下步骤操作（手动将墨车复位）：1》：打开机盖 2》：用手将墨盒向右方向推到尽 3》：关机盖4》：关电源 5》：开电源6》：开机盖 7》：观察墨盒是否自动向右滑动 8》：趁墨盒滑动时用手助力再次往右位边稍微加力 9》：感觉墨盒已经行到最尽 10 :关上机盖 附：错误代码 5100错误墨车超时错误其实就是墨车卡了 6000错误进纸部件错误 5C00错误废墨清除部件出错 5400错误数据传输逻辑错误 5B00错误废墨满 5200错误打印头过热 6800 错误EEPROM出错 5110错误墨车移动错误 6B00错误进纸检测部件故障 6B10错误进纸检测仪出错 9000错误USB数据输入部件电流过载 6C00错误真空管部件出错（估计在一体机中会出现） 6D00错误动力马达出错 6500错误其他硬件故障回答者：热心网友|回答时间：2009-12-30 13:33 回答者：389736149 2011-05-29 1. 2.打印机打印文件时报“维修错误5100”是什么意思 如果经常性出现这个故障，并且是使用的连供的话，那么请检查供墨 走线是否没走好而影响了墨车的移动，可适当的在小车滑杆上加一些 润滑油。 5100代码解决方法：取出墨盒重新安装，然后重新启动电脑和打印机 即可。如果按上面的方法仍不能解决，那么请按如下步骤操作（手动 将墨车复位）：
夏普系列复印机进入代码维修方式！ 1、夏普系列复印机型号：1016、1116、1118、2116、1020、1025、202 2、2030、2040及数码复印机的1818、2818、163的维修方式进入 依次按数字消除键、插入键、数字键“0”、再按插入键，当操作面板没有显示的时候表示已经进入了维修状态，输入代码按复印键，显示“00”，输入子代码按复印键，显示数值，用数字键修改显示的数值，设定代码先按复印键记忆，再按“CA”总清除键退出。 2、夏普复印机型号：2414、2114进入方式 依次按数字清除键“C”、数字键“0”、再按数字键“0”、数字清除键“C”进入维修方式 3、夏普复印机型号：AR158、AC1240进入方式 依次按数字清除键“C”、曝光试选择键、数字清除键“C”、曝光方式选择键进入维修方式 4、夏普复印机型号：AR27 5、27 6、2616、2718进入方式 依次按“＃”键、插入键、数字清除键“C”、再按插入键进入 2、3、4的调整方法和1一样 夏普系列复印机常用维修代码 用维修代码调整复印机首先要进入代码维修方式 1、机械动作（检查） 主代码子代码 1--1检查扫描部件的动作和控制电路 3--2检查分页器部件动作和控制电路 5--1操作面板所有指示灯显示
5--2加热灯动作和控制电路 5--3曝光灯动作和控制电路 2、参数调整 输入15、按复印键清除废粉满显示 16--复印键清除U2故障 20--1保养计数器清除 21--1保养周期设定：“0”表示5万张、“1”表示2500、“2”表示5000、“3”表示1.5万、“4”表示3万、“5”是OFF（关闭保养周期提示） 24--7感光鼓计数器清除（鼓芯如果有芯片直接换芯片） 25--2自动显影剂调整，更换载体或载初始化时用 26--37载体寿命到期设定：0表示停止，1表示不停止 26--38感光鼓寿命到期设定：0表示停止，1表示不停止 42--1清除载体更换周期 43--01定影温度设定，“％”键调整 46--01曝光灯电压调整“0-99”，默认“55” 48--01垂直输纸方向放大缩小的调整“0-15”，初始“7” 48--02输纸方向放大缩小调整“0-15”，初始“7” 50--01复印品前端位置调整“0-15”，初始“7” 夏普复印机故障代码提示及自诊代码
佳能传真机错误代码详解 0001 发送方使用的可能不是G3 传真机。 0003 发送DIS 信号后收到DIS 信号。 0004 发送DTC 信号后收到DCN 信号。 0009 发送方使用的可能不是G3 传真机。 0010 在轮询接收中发送DTC 信号后收到DCN 信号。 0011 已经超过重新传送程序信号的次数。 0012 在轮询接收中远端密码不匹配。 0013 等待6 秒未收到程序信号。 0014 发送FTT 信号后无法接收信号。 0016 通过非正常程序接收DCN 信号。 0017 发送(PPS/EOR)EOM 信号类型后无法从远端收到任何响应。 0018 发送FTT 命令后6 秒内没有检测到能量。 0019 发送CFR 信号时收到DCN 信号。 001A 接收期间等待接收协议时在6 秒内没有收到协议。 001D 发送CFR 信号后只检测到标记 001E V17 ECM 接收相位C 超时 0020 无法在6 秒内或非ECM 模式下修正帧，一条解码线路超过6 秒。0021 接收图像的大小已经超出存储容量 0022 由于线路的噪声干扰，接收方在指定时间内( 非ECM) 无法收到正确的数据。 0023 发送CFR 信号后没有收到正确的信号 0030 发送MCF 信号后6 秒内没有收到任何信号。 0031 通信程序信号中出现故障。 0032 发送MCF 或RTP、RTN 信号后6 秒内没有收到载波。 0033 通过非常规程序接收DCN 信号。 0039 在非ECM 模式下，机器已经收到数据，但是在13.1 秒内没有收到下一行数据。 001F 发送DTC 信号后35 秒内没有检测到任何G3 信号。 003F 没有在机器的单触拨号或快速拨号目录中定义远端TSI。 0040 发送CTR 信号后6 秒内没有收到载波。 0041 发送PPR 信号后6 秒内没有收到载波。 0042 发送RNR 信号后没有收到正确的信号。 0043 通信程序信号中出现故障。 0044 在ECM 模式下发送MCF 信号后6 秒内没有收到载体/FSK 信号。0047 发送ERR 信号后没有收到正确的信号 0048 收到PPS_PRI_Q、PRI_Q 或EOR_PRI_Q 后没有收到正确的信号。 004B 尽管检测到FSK 音频，但在6 秒内没有检测到正确的FSK 信号 004C 重新培训期间或V.34 接收页面之间握手失败。 004E 发送V.34 中的DIS 信号后收到DCN 信号。 004F 发送V.8 中的ANSam 后断开远端。 0050 发送V.8 中的CJ 信号后没有收到任何正确的信号。 0051 在收到V.34 的相位2 信号后20 秒内没有收到相位3 信号。 0053 在V.34 的相位4 后调制解调器断开。 0054 在V.8 的相位4 后远端断开。 0055 发送V.34 的DIS 信号后收到错误的信号。 0056 发送V.34 的CFR 信号后调制解调器断开。 0058 调制解调器输入到V.34 的主相位后6 秒内没有检测到图像信号。
代码显示主要原因检测时序 E000定影器升温异常定影加热器驱动开始后,比较从20℃升到待机温度的到达时间和基 准经过时间,当到达时间比比基准经过时间长时 E001定影器的异常高温待机中或复印中,定影器温度达到约230℃以上时 E003定影器异常低温定影器温度一度达到目标值后,变为120℃以下时 E004定影上下加热器断线调温开始时进行断线检测,当AC电流没有通过定影加热器时E009定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时 E010主马达启动异常主马达的旋转次数没有达到规定旋转数时 E011主马达旋转异常主马达的旋转次数超过规定旋转数时 E013废墨粉装满当废墨粉装满警告后(Display)SENDOR>W-TONER)计算达到规定的复 印张数时 E019废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否 装满，废墨粉检测部的受光部在一定时间内不能检测到光时 E020浓度检测传感器故障图象稳定化补正控制时,从浓度检测传感器输出的LED发光量 信号（LEDCNT）没有政党输出时,或者虽然输出的LEDCNT政党但二极管没有受光时 E021显影旋转部故障 显示旋转马达以规定量旋转，但显旋转位置检测传感器（PS3）没有检测到旋转位置黑色时显影旋转位置检测传感器（PS3）检测到旋转位置黑色幅面的民常，以及检测到与所定的旋转位置黑色不同的黑色幅面时 E032复印数据控制器用的计数器等不动作时没有指定取消断线检测的状态下，复印数据 控制器的不正当防止位开关为“0”时 E040中板抬板臂(纸盒)故障多页供纸器供纸时,不管从DC控制板输出到中板电磁开关 （SL4）支作的指示是否发出，中板位置检测传感器（PS1302）都不能检测到中板时 E054双面组件的双面搬送琨驱动故障(双面组件为附件) 复印纸输送到双面组件时，双面 输送辊1原位传感器（PS23）不能检测到双面输送辊1的原始位置时 E055双面组件横向对位导板驱动故障(双面组件为附件) 当横向对位导板开始原位检测 后，双面驱动电路板检测到超过最大移动量时 E066温湿度传感器故障图象稳定化补正控制时，DC控制板不能检测到温度传感器信号
佳能IR3300复印机功能使用说明 一、复印身份证（双面）印到（单面） 特殊功能-------图像合并------A5------下一步-------2合1 --------下一步-------A4--------（放置正面）启动-------（放置反面）启动--------完成-------//复位 二、双面复印 选择纸张-------②A4R------完成-------双面模式-------确定 三、卡纸处理 1、打开右门 取纸-------关闭右门 2、打开前门 扳动左下角的绿色手柄--------取纸------复位绿色手柄 3、打开左门 取纸-------关闭左门 4、关闭前门
CANON 佳能iR2200/iR2800/iR3300 /5000/6000 数码复印机维修/调整定期维修周期每12万印张进行一次 维修程序模式进入法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键 打印维修模式一览表COPIER＞FUNCTION＞MISC-P＞LBL-PRNT 用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览表 打印维修模式设定值的一览表COPIER＞FUNCTION＞MISC-P＞P-PRINT 选择P-PRINT,显示反转后按OK键,打印出打印维修模式一览表 打印操作面板的按键输入记录COPIER＞FUNCTION＞MISC-P＞KEY-HIST 选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记录 打印卡纸记录/出错代码记录COPIER＞FUNCTION＞MISC-P＞HIST-PRT 选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记录 打印用户模式一览表COPIER＞FUNCTION＞MISC-P＞USER-PRT 选择USER-PRT,显示反转后按OK键,打印出用户模式一览表 故障码清除: 选择ERR,显示反转后按OK键盘(全部操作要在3秒内完成),再将主电源开关OFF/ON 用户设定的[规格设定/密码模式/部门ID/模式记忆等]后备数据的清除 COPIER＞FUNCTION＞CLEAR＞MMI 选择MMI,显示反转后按OK 键;OFF/ON主电源开关 E000～E004定影故障码清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON E032清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK 键盘,再将主电源开关OFF/ON 清除故障码 E717清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK 键盘,再将主电源开关OFF/ON 清除故障码 E345清除COPIER＞FUNCTION＞CLEAR＞E345-CLR 选择E345-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E345 E355清除COPIER＞FUNCTION＞CLEAR＞E355-CLR 选择E355-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E355 清除维修模式的后备数据COPIER＞FUNCTION＞CLEAR＞SERVICE 选择SERVICE,显示反转后按OK键;OFF/ON主电源开关 清除卡纸记录COPIER＞FUNCTION＞CLEAR＞JAN-HIST 选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关 清除出错记录COPIER＞FUNCTION＞CLEAR＞ERR-HIST 选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关 用户模式[系统管理]密码的清除COPIER＞FUNCTION＞CLEAR＞PWD-CLR 选择PWD-CLR,显示反转后按OK键;OFF/ON主电源开关 主控板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-MCON 选择CNT-MCON,显示反转后按OK键;OFF/ON主电源开关 DC板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-DCON
精心整理佳能复印机故障代码总结及故障代码解决方案大全 号码显示主要原因说明解决方法更换零件 E000、NP3020 E001 E002 E003SSR E004 主控板（ 复合电源板FONCTION>CLEAR>ERR复合电源板 继电器继电器 E005定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值*4*ERROR*（NP6050）清洁纸带
棉布传感器故障[6]619按*OK（NP6330） 主控板（DC）不良*6*WEB同时按维修开关和清除键（NP3050） 图像处理板不良COPIER>COUNTER>MISC>FIX-WEB E007 E009 E010 主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良 复合电源板
图像处理板不良 E011主马达旋转异常主马达的旋转次数超过规定旋转数时 E013 主控板（ E014 主控板（ 图像处理板不良 定影清洁带 复合电源板
E019废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时 E020墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更 主控板（ E021 E022 黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈 主控板（DC）不良检查电源板与离合器有无24V主板 E030双向可控硅（不良）NP7163故障
E031计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω总计数器选择计数器（断线）测到有断路选择计数器 主控板（DC）不良主板 E032 E040 E041 主控板不良 纸库升降位置传感器 纸库用纸补给位置传感器

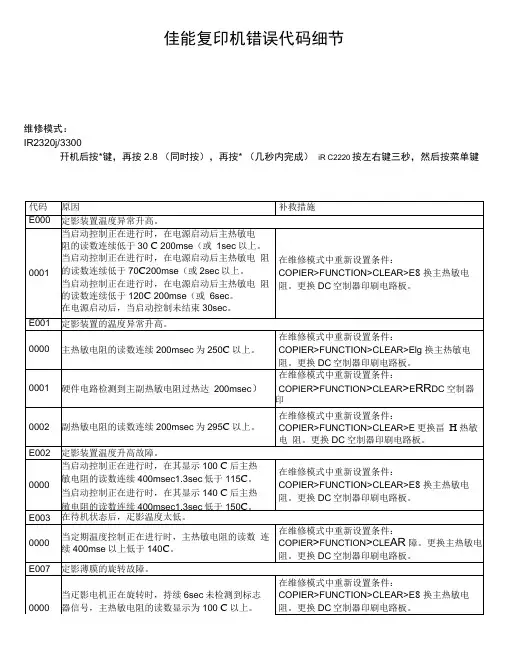

T-13-1 故障代码详细代码故障名称/ 故障解释 E000 0000 定影温度异常升高。 0000 定影单元温度升高检测（由主热敏电阻）E001 0001 定影单元温度升高检测（由副热敏电阻）E002 0000 定影单元温度升幅不足 0000 待机后的低定影温度检测（由主热敏电阻）E003 0001 待机后的低定影温度检测（由副热敏电阻）E007 0000 定影膜旋转故障 E010 0000 主电机旋转故障 0001 废墨粉满载检测 E019 0002 废墨粉满载检测传感器故障 E052 0000 双面单元连接故障 E100 0000 BD 循环在范围以外 E197 0000 与打印机引擎通讯故障 E500 0001 分页器通讯故障 E520 0000 偏移故障 E531 0000 装订故障 0001 纸张表面未检测到（标准托盘） 0002 在规定时间里面不移动（标准托盘） E540 0003 在3 秒钟以内未达到传感器（标准托盘）0005 译码器时钟故障（标准托盘） 0001 纸张表面未检测到( 选购托盘) 0002 在规定时间里面不移动（选购托盘） E542 0003 在3 秒钟以内未达到传感器（选购托盘）0005 译码器时钟故障（选购托盘） E575 0000 输出堆叠故障 E584 0000 快门故障 E716 0000 与选购纸盒通讯故障 0000 与读卡器通讯故障(串行通讯) E719 0002 与投币器通讯故障(串行通讯) E733 0000 控制器与打印机的通讯故障 E736 0000 CCU 通讯故障 E739 0000 控制器与网络版的通讯故障 E805 0000 风扇故障 E808 0000 定影驱动电路故障 细节 节
