渭南市儿童福利院中压碰口方案
一、动火地点：西南京路
二、动火内容：中压碰口
三、动火时间：2012.03.03。
四、动火置换参加单位：
1．施工单位：中国南海工程有限公司陕西分公司渭南项目部。2．建设单位：渭南天然气有限公司运行部、安环部、客服部。
五、监理单位：宏业监理公司
六、动火置换前的准备工作：
1．为确保安全，各施工操作人员必须明确各自的任务和责任。2．所需各种材料、动火施工设备、机具、灭火器、通讯设备和检测仪必须全部到位。
3．人员组织、安排落实到位。
4．前期施工必须完全结束。
七、置换碰口施工方案：
1. 放散：首先关闭西南京路教师小区对面阀井PE球阀，关闭荷塘苑小区、潼关金厦、福利院、福利小区各个调压箱低压球阀，打开以上各个单位调压箱中压放散阀进行放散，直到常压为止。
2. 吹扫：用空压机从福利小区北楼调压箱中压放散阀处吹入压缩空气，管道中残存天然气从以上单位调压箱中压放散阀排出，直到吹扫干净彻底为止。
1．焊接：锯开动火点，将新建的中压管道与原有的中压管道焊接
在一起，仔细检查焊口质量，合格后方可进行置换。
2．置换：打开教师小区对面PE球阀，送入天然气，置换管道中残存空气，从以上单位各个调压箱中压放散阀排出，直到置换干净彻底为止，关闭放散阀。
3．检漏：用肥皂水对焊口进行检漏，合格后再用检漏仪复检，合格后方可恢复通气。
4．通气：打开以上单位各个调压箱低压球阀，恢复通气；并对各个调压箱进行低压输出调校。
八、参加碰口人员组成：
1．现场指挥人
2．监火人：
3．吹扫人：
4．放散人：
5．切割人：
6．PE 焊工：
中国南海工程有限公司陕西分公司渭南项目部
石化大道增加主线阀井停气及恢复送气作业方案 一、工程概况 根据公司要求，需在石化大道增加主控阀井一座（DN400球阀），需进行停气碰口作业，时间定为年月日时至 年月日时。 二、停气流程示意图（附后） 三、停气施工顺序 1、月日时关闭石化大道金穗农行主线阀（DN400）和邮政大厦阀井（DN400）进行降压。 2、当管线压力降至1000pa~800pa时进行放空管放散；当压力降至100pa~500pa时进行动火作业。 3、动火完毕后，打开金穗农行阀井缓慢进气后设置5个放散点置换管内空气，并检查焊口外观和检漏。放散口进三次浓度检查为100％置换完毕。 四、现场指挥及操作人员 总指挥： 现场指挥： 现场操作组组长：
操作组： 中压组： 低压组： 五、停气前工作分工安排 1、日停气方案完成后，现场技术交底。 2、日低压组协调好停气公告发布日期，通知用户及商业门面停气事宜。 3、日中压组对停气阀井进行现场安全检查，并做好有关准备工作。 4、日中压组对停气阀井进行现场安全检查，并做好有关准备工作。 5、低压组对5处放散点进行监控。 6、阀井火炬放散点由中压组费海生、吴德旭负责点火放散，施工完毕后有阿布拉江、杨新明对金穗农行阀井进行开启送气工作。 7、低压组负责停气后关闭停气区域调压箱及恢复供气后的送气工作。 六、安全措施 1、阀门操作应专人操作和监控。 2、阀门操作应缓慢进行。 3、放空天然气点火燃烧应确保周边环境安全，做好放空口周围
的安全监护工作。 4、施工操作人员应穿戴好劳动防护用品。 5、各岗位人员应保持通信畅通。 6、放空点火前应向当地110告知。 7.停气前应做好安全教育，各岗位人员及操作人员应服从命令，听从指挥，严格遵守操作规程。 8、置换合格通气前应全面检查，符合运行要求后方可投入运行。 安全管理部
文件编号：GD/FS-6378 （解决方案范本系列） 天然气管道安装工程碰口作业方案详细版 A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing. 编辑：_________________ 单位：_________________ 日期：_________________

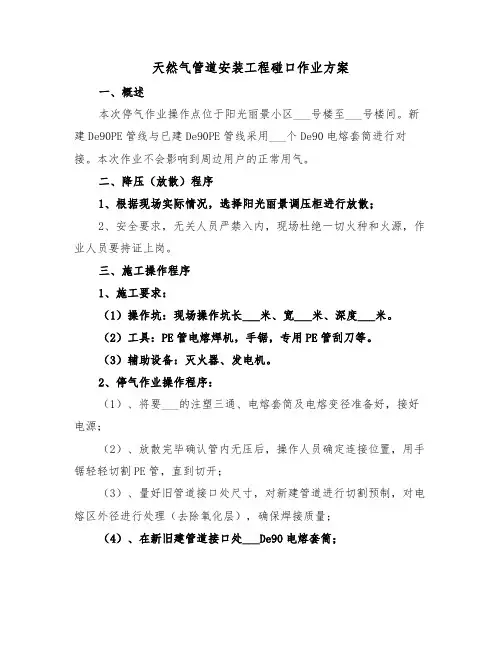

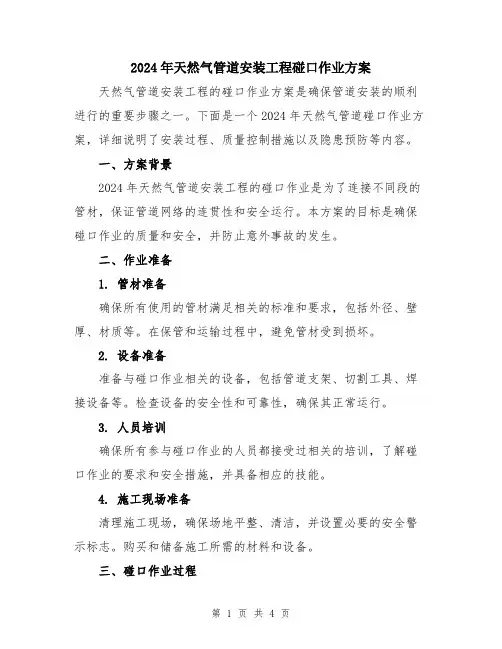

天然气管道安装工程碰口作业方案 详细版 提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 一、概述 本次停气作业操作点位于阳光丽景小区7号楼至2号楼间。新建De90PE管线与已建De90PE管线采用1个De90电熔套筒进行对接。本次作业不会影响到周边用户的正常用气。 二、降压（放散）程序 1、根据现场实际情况，选择阳光丽景调压柜进行放散； 2、安全要求，无关人员严禁入内，现场杜绝一切火种和火源，作业人员要持证上岗。三、施工操作程序
1、施工要求： （1）操作坑：现场操作坑长1.5米、宽1.5米、深度1.5米。 （2）工具：PE管电熔焊机，手锯，专用PE管刮刀等。 （3）辅助设备：灭火器、发电机。 2、停气作业操作程序： （1）、将要安装的注塑三通、电熔套筒及电熔变径准备好，接好电源； （2）、放散完毕确认管内无压后，操作人员确定连接位置，用手锯轻轻切割PE管，直到切开； （3）、量好旧管道接口处尺寸，对新建管道进行切割预制，对电熔区外径进行处理（去除氧化层），确保焊接质量； （4）、在新旧建管道接口处安装De90电熔套
