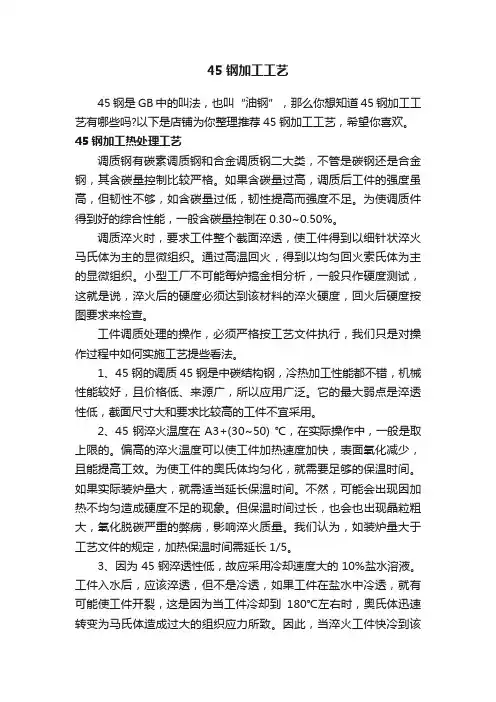

45号钢,是GB中的叫法,JIS中称为:S45C,AS中称为1045,080M46,DIN称为:C45
45号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。45＃钢广泛用于机械制造，这种钢的机械性能很好。但是这是一种中碳钢，淬火性能并不好，45号钢可以淬硬至HRC42~46。所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。
1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。实际应用的最高硬度为HRC55（高频淬火HRC58）。
2. 45钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。但表面硬度较低，不耐磨。可用调质＋表面淬火提高零件表面硬度。
渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。
如果用45钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。0.35％从来没见过实例，只在教科书里有介绍。可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。
GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPa
GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J
45号钢不淬火硬度小于HRC28，比较软，不耐磨。淬火后硬度可以（注意是可以）大于HRC55，耐磨性较好，
45号钢淬火后硬度可以（注意是可以）大于HRC55。但这是小截面的，截面稍大，得到的硬度就会降低。而且冬天淬裂的可能也是有的。这些方面都要注意。不要采用表面氮化处理，虽然表面硬度可以提高很多，但基体材料会硬度很低。虽然耐磨了，但会压出小坑来
45钢表面镀铬处理后：
1、如果只谈硬度的话，45钢调质HB250~280再高频淬火能达到，最大能达52以上。
2、镀Cr还可以让45钢表面具有防锈，防盐雾等能力。
3、45钢不热处理的话，硬度一般可以达到HRC42~48.
钢结构表面处理的方法 ◆去油脂法（SSPC-SP1） 污染表面的油脂可以用以下的方法去除，包括； 溶剂清洁法 蒸汽清洁法 碱清洁法 清洁剂/水清洁法 溶剂清洁法 溶剂清洁法是去除表面油脂最主要的方法。一些溶剂性涂料可以溶解表面薄的油脂沉积物，使其与涂料混合且并无任何不利影响。但对于重油脂沉积或含水性涂料、无溶剂涂料却不适用。溶剂清洁一般用抹布，一旦弄脏可以频繁更换。最后一道清洗一般都用新溶剂，如石脑油。有机溶剂严禁接触眼睛或皮肤，严禁附近有火星或明火，严禁非必要的吸入。溶剂清洁后的金属，一般需要在涂装之前再次清洁。 蒸汽清洁法 蒸汽清洁法是去除油脂的另一有效方法。可以在蒸汽中增加商用清洁剂，提高清洗能力。除此之外，蒸汽清洁法还可以去除涂装后表面的灰尘和尘垢。蒸汽清洁的钢结构，在涂装前要求用其他的方法再次清洁。 碱清洁法 碱清洁法通过湿润、乳化、分散油脂达到有效清洁的目的。此法可能会和金属如铝、锌或木材、混凝土产生化学反应。 清洁剂/水清洁法 较轻的表面油脂沉淀，家用水状清洁剂就足够了，它们很少会对基材产生不利作用。 ◆手动工具清洁法（SSPC-SP2） 手动工具只能清除松散的涂料、锈和氧化皮。手动工具效率低，因此最常用于小范围的清洁。手动工具包括刮刀、金属丝刷和磨沙机。 ◆动力工具清洁法（SSPC-SP3） 动力工具（电动和气动）是对手动工具的动力驱动复制以达到更快的清洁能力。包括：磨砂机、研磨机、金属刷、凿锤、去垢器和针枪。一些工具有真空管连接，有助于减少空气污染和回收清洁过程中的碎片。动力工具通过撞击或研磨或两种方法共同作用。 采用动力工具清洁法要比手动工具清洁成本低多了，喷砂过程中产生对环境污染的粒子也会少很多。因此手动工具只建议在小范围或损坏修补时使用，对大面积的污染物不适用，特别是如果采用表面容忍性的油性涂料更不建议使用。滥用动力清洁工具也会磨光金属表面而不是形成粗糙度不利于涂料的附着。 ◆化学脱漆法（SSPC-TU6） 化学脱漆法主要用于住宅，偶尔也用于工业构件，碱性脱漆对去除油基涂很有效，而溶剂类型的脱漆剂对于去除乳胶涂料比较有效。对于油性和乳胶胶合的涂料必须采用两种方法。脱漆剂通常含有增稠剂，
钢铁表面主要表面处理标准 GB8923-88 中国国家标准 ISO8501-1：1988 国际标准化组织标准 SIS055900-1967 瑞典标准 SSPC-SP2，3，5，6，7和10 美国钢结构涂装协会表面处理标准 BS4232 英国标准 DIN55928 德国标准 JSRA SPSS 日本造船研究协会标准国标GB8923-88 对除锈等级描述： 喷射或抛射除锈以字母“Sa”表示。本标准订有四个除锈等级： Sa1 轻度的喷射或抛射除锈 钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮，铁锈和油漆涂层等附着物。Sa2 彻底的喷射或抛射除锈 钢材表面应无可见的油脂和污垢，并且氧化皮，铁锈和油漆涂层等附着物已基本清除，其残留物应该是附着牢固的。 Sa2.5 非常彻底的喷射或抛射除锈 钢材表面应无可见的油脂，污垢，氧化皮，铁锈和油漆涂层等附着物,任何残留的痕迹应仅是点状或条纹状的轻微色斑。 Sa3 钢材表面外观洁净的喷射或抛射除锈 钢材表面应无可见的油脂，污垢，氧化皮，铁锈和油漆涂层等附着物,该表面应显示均匀的金属色泽。 手工和动力工具除锈以字母“St”表示。本标准订有二个除锈等级： St2 彻底的手工和动力工具除锈 钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。 St3 非常彻底的手工和动力工具除锈 钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。除锈应比St2更为彻底，底材显露部分的表面应具有金属光泽。
我国的除锈标准与相当的国外除锈标准对照表： 注：SSPC中的Sp6比Sa2.5 略为严格，Sp2为人工钢丝刷除锈，Sp3为动力除锈。 表面粗糙度及其评定 喷砂、抛丸、手工和动力除锈，其目的除达到前述一定的表面清洁度外，还会对钢铁表面造成一定的微观不平整度，即表面粗糙度。对于涂漆前钢铁表面的粗糙度通常以一些主要的波峰和波谷间的高度值来表示。钢铁表面粗糙度对漆膜的附着力，防腐蚀性能和保护寿命有很大影响。钢铁表面合适的粗糙度有利于漆膜保护性能的提高，粗糙度太小，不利于漆膜的附着力的提高，粗糙度太大，如漆膜用量一定时，则会造成漆膜厚度分布的不均匀，特别是在波峰处的漆膜厚度不足而低于设计要求，引起早期的锈蚀，此外，粗糙度过大，还常在较深的波谷凹坑内截留住气泡，将成为漆膜起泡的根源。 对于常用涂料，合适的粗糙度范围以39—75um为宜。
涂装前钢材的表面处理 4. 喷（抛）射除锈 一、喷（抛）射除锈前后的表面处理 1.除油脂和积垢 当钢表面上有较多的油或油脂，在喷（抛）射除锈前，应除掉钢表面上可见的油，油脂和积垢。 2.涂装前受污染的处理 喷(抛)射除锈后应在未受污染之前就进行涂装，若涂装前钢表面已受污染,应重新进行清理。 3.湿喷射的要求 如果采用湿喷射,喷射后应用掺有足量缓蚀剂的水冲洗，可参照下述配方配制冲洗液，在清洗用水中加入0.05%（按重量计）的铬酸或铬酸钠或重铬酸钠或重铬酸钾。冲洗后,若表面面上仍有残留物时还要用刷子做补充清理。 4.钢材缺陷的处理 钢材本身的某些缺陷,如气泡、裂缝、夹渣和分层等往往在表面处理后才明显可见,喷（抛）射除锈后应按规定对这些缺陷做必要的修补。 二、喷(抛)射除锈方法 1.敞开式干喷射 用压缩空气通过喷嘴喷射清洁干燥的金属或非金属磨料。 2.封闭式循环喷射 采用封闭式循环磨料系统，用压缩空气通过喷嘴啧射金属或非金属磨料。 3.封闭式循环抛射 采用封闭式循环磨料系统,用离心式叶轮抛射金属磨料。 4.湿喷射 用压缩空气通过喷嘴喷射掺水的非金属磨料。水中应掺入足量缓蚀剂,如可配制成0.5%的Na2CO3或0.5%的Na2Cr2O7溶液掺入磨料。 三、喷（抛）射除锈用磨料 喷（抛）射除锈用磨料应符合系列规定 1.金属磨料 常用的金属磨料有铸钢丸、铸铁丸、铸钢砂、铸铁砂和钢丝段,这些磨料在硬度、化学成分、拉度和显微结构上应符合下列规定。 （1）铸钢丸 铸钢丸应符合《铸钢丸》（GB6484-86）的规定； （2）铸钢砂 铸钢砂应符合《铸钢砂》(GB6485-86）的规定； （3）铸铁丸 铸铁丸应符合《铸铁丸》(GB6486-86)的规定； （4）铸铁砂 铸铁砂应符合《砂铁砂》（GB6487-86）的规定； （5）钢丝段 钢丝段可参照SYJ4007-86附录一的规定。 表4及表5分别为国产铸钢砂、钢丸与美国MIL-S-815C钢砂尺寸对照表；表6为喷抛射除锈常用的磨料的类型及其用途。 国产铸钢砂与美国MIL-S-815C钢砂尺寸对照表
钢结构防腐涂装技术要求 ?根据JGJ/T251-2011《建筑钢结构防腐蚀技术规程》;防腐设计按长效防腐，大于15年设计。 ?表面处理：需喷砂处理至Sa2?，表面应无可见的油脂和污垢，并且没有氧化皮、铁锈、油漆涂层和异物。粗糙度应满足30-85微米。 ?钢结构涂装配套：底漆/中间漆/防火涂料（有防火要求部位，并符合有关耐火极限要求）/面漆。 ?防腐设计 1.室内（外）钢结构：环氧富锌底漆干膜厚度60μm；环氧云铁中间漆干膜厚度 140μm；脂肪族聚氨酯面漆干膜厚度60μm； 2.室外钢结构：环氧富锌底漆干膜厚度60μm；环氧云铁中间漆干膜厚度140μm； 厚浆型聚硅氧烷面漆干膜厚度80μm。 ?技术要求 1.底漆:环氧富锌底漆，干膜中锌粉含量大于等于65%，体积固体含量不小于 65%； 2.中间漆:快干环氧中间漆，体积固体含量不小于80%，快干型且具有-5度低温 固化功能； 3.面漆1：厚浆型聚硅氧烷面漆，不含异氰酸酯，体积固体份含量不小于76%； 4.面漆2：脂肪族聚氨酯面漆，其体积固体份含量不小于60%，低VOC，没有最大 覆涂间隔，不使用含铅、铬的颜料。 ?注释： 1.标明固体含量和锌粉含量值，此指标是反映防腐性能和高低端产品的重要因素； 漆膜厚度见项目提案。
2.如果预算较好或防腐对此项目比较关键（如沿海城市），室外钢结构可优先面 漆聚硅氧烷，环保，耐候性好，后期使用多年观感好，不含异氰酸酯；如果预算一般，室内外面漆都可用聚氨酯，也是常用的防腐配套。 ?各涂层的性能指标： A．环氧富锌漆及涂层试件的性能指标 B．快干环氧中间漆涂料及涂层试件的性能指标 C.脂肪族聚氨酯涂料及涂层试件的性能指标
【摘要】一、钢材表面锈蚀和除锈等级标准为国家标准GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》。 二、标准将除锈等级分成喷射或抛射除锈、手工和电动除锈、火焰除锈三种类型。 三、喷射和抛射除锈，用字母“sa”表示，分四个等级： 一、钢材表面锈蚀和除锈等级标准为国家标准GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》。 二、标准将除锈等级分成喷射或抛射除锈、手工和电动除锈、火焰除锈三种类型。 三、喷射和抛射除锈，用字母“sa”表示，分四个等级： sa1——轻度的喷射后抛射除锈。钢材表面无可见的油脂、污垢、无附着的不牢的氧化皮、铁锈、油漆涂层等附着物。 sa2——彻底的喷射或抛射除锈。钢材表面无可见的油脂、污垢，氧化皮、铁锈等附着物基本清除。 sa21/2——非常彻底的喷射或抛射除锈。钢材表面无可见的油脂、污垢、氧化皮、铁锈、油漆涂层等附着物，任何残留的痕迹仅是点状或条状的轻微色斑。 sa3——使钢材表面非常洁净的喷射或抛射除锈。钢材表面无可见的油脂、污垢、氧化皮、铁锈、油漆涂层等附着物，该表面显示均匀的金属色泽。 手工除锈等级： St2 彻底的手工和动力工具除锈 钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。St3 非常彻底的手工和动力工具除锈 钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。除锈应比St2更为彻底，底材显露部分的表面应具有金属光泽。 表面处理是取得良好涂装效果的关键。表面处理的投资相当值得。因此，对选择表面处理方法和油漆配套系统必须作周密的考虑。 用国际标准来衡量表面处理程度是很重要的，如瑞典标准：SIS055900或ISO08501。 锈蚀等级 表面处理标准的根本点是四个不同的锈蚀等级： A级钢材表面完全覆盖粘附的氧化皮，几乎无铁锈。 B级钢材表面已经开始锈蚀，氧化皮开始呈片状脱落。 C级钢材表面上的氧化皮已锈蚀，或可刮除，但裸眼可看到轻微锈点。 D级钢材表面上的氧化皮已锈蚀剥落，裸眼可看到大量锈点。 根据SIS055900，这些锈蚀等级的表面处理是根据以下质量标准进行钢丝刷除锈和喷砂除锈的： St - 钢丝刷除锈标准St2，St3 Sa - 喷砂除锈标准Sa1，Sa2，Sa2.5，Sa3 钢丝刷除锈- St St2 彻底的手工和动力工具除锈 表面应无可见的油脂、污物、氧化皮、铁锈、油漆涂层和杂质。 St3 非常彻底的手工和动力工具除锈 同St2，但应比St2处理得更彻底，金属底材呈金属光泽。 这些标准对表面处理有很大的指导和帮助，油漆供应商一般对每种类型的油漆规定有相应的表面处理标准和要求。 喷砂除锈- Sa 喷砂除锈前应去除表面所有的厚锈层，可见的油，脂和污物也应去除。喷砂除锈后表面应清
钢构件常用表面处理措施 1．1常见钢构件表面处理方法 常用钢构件表面处理技术有以下几种处理方法： ①表面本色白化处理；②表面镜面光亮处理；③表面着色处理。 表面本色白化处理：钢构件在加工过程中，经过卷板、扎边、焊接或者经过人工表面火烤加温处理，产生黑色氧化皮。这种坚硬的灰黑色氧化皮主要是NiCr2O4和NiF二种EO4成分，以前一般采用氢氟酸和硝酸进行强腐蚀方法去除。但这种方法成本大，污染环境，对人体有害，腐蚀性较大，逐渐被淘汰。 目前对氧化皮处理方法主要有二种： ⑴喷砂（丸）法：主要是采用喷微玻璃珠的方法，除去表面的黑色氧化皮。 ⑵化学法：使用一种无污染的酸洗钝化膏和常温无毒害的带有无机添加剂的清洗液进行浸洗。从而达到钢构件本色的白化处理目的。处理好后基本上看上去是一无光的色泽。这种方法对大型、复杂产品较适用。 1.2.2 钢构件表面镜面光亮处理方法：根据钢构件产品的复杂程度和用户要求情况不同可分别采用机械抛光、化学抛光、电化学抛光等方法来达到镜面光泽。这三种方法优缺点如下： 1.2.3 表面着色处理：钢构件着色不仅赋予钢构件制品各种颜色，增加产品的花色品种，而且提高产品耐磨性和耐腐蚀性。 钢构件着色方法有如下几种： ⑴化学氧化着色法； ⑵电化学氧化着色法； ⑶离子沉积氧化物着色法； ⑷高温氧化着色法； ⑸气相裂解着色法。 各种方法简单概况如下： ⑴化学氧化着色法：就是在特定溶液中，通过化学氧化形成膜的颜色，有重铬酸盐法、混合钠盐法、硫化法、酸性氧化法和碱性氧化法。一般“茵科法”（INCO）使用较多，不过要想保证一批产品色泽一致的话，必须用参比电极来控制。 ⑵电化学着色法：是在特定溶液中，通过电化学氧化形成膜的颜色。
电镀/电泳/锌镀/发黑/金属表面着色/抛丸/喷砂/喷丸/磷化/钝化电镀 镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电泳 电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷之涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。 电泳表面处理工艺的特点： 电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。 镀锌 镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在主要采用的方法是热镀锌。 电镀与电泳的区别 电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。 电泳:溶液中带电粒子（离子）在电场中移动的现象。溶液中带电粒子（离子）在电场中移动的现象。利用带电粒子在电场中移动速度不同而达到分离的技术称为电泳技术。 电泳又名——电着 (著)，泳漆，电沉积。
发黑 钢制件的表面发黑处理，也有被称之为发蓝的。其原理是将钢铁制品表面迅速氧化,使之形成致密的氧化膜保护层，提高钢件的防锈能力。发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。A3钢用碱性发黑好一些。 在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。在低温下（约3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 发蓝（发黑）的操作流程： 工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。 所谓皂化，是用肥皂水溶液在一定温度下浸泡工件。目的是形成一层硬脂酸铁薄膜，以提高工件的抗腐蚀能力。 金属表面着色 金属表面着色，顾名思义就是给金属表面“涂”上颜色，改变其单一的、冰冷的金属色泽，代之以五颜六色，满足不同行业的不同需求。给金属着色后一般都增加了防腐能力，有的还增加了抗磨能力。但表面彩色技术主要的应用还在装饰领域，即用来美化生活，美化社会。 抛丸
常用合金钢（知识扩展）一.合金钢分类与编号二.低合金结构钢Q345、Q420 三. 机器零件用钢40Cr、65Mn、60Mn2Si、20Cr、20CrMnTi、GCr15 四.合金工具钢9SiCr、CrWMn、W18Cr4V、Cr124Cr5MoSiV 五.特殊性能钢1Cr13、9Cr18、1Cr17、1Cr18Ni9Ti、ZGMn13 合金钢分类 1.按合金元素含量多少分类：按合金元素含量多少分类：按合金元素含量多少分类低合金钢（合金总量低于5 %）中合金钢（合金总量为5 %～10 %）高合金钢（合金总量高于10 %）2.按用途分类：按用途分类：按用途分类合金结构钢低合金结构钢(也称普通低合金钢) 合金渗碳钢、合金调质钢、合金弹簧钢滚珠轴承钢合金工具钢合金刃具钢(含低合金刃具钢、高速钢) 合金模具钢(含冷模具钢、热模具钢) 量具用钢特殊性能钢不锈钢、耐热钢、耐磨钢合金钢编号首部用数字标明碳质量分数: 结构钢以万分之一为单位的数字（两位数), 工具钢和特殊性能钢以千分之一为单位的数字（一位数）来表示碳质量分数,而工具钢的碳质量分数超过1%时，碳质量分数不标出。在表明碳质量分数数字之后，用元素的化学符号表明钢中主要合金元素，质量分数由其后面的数字标明:平均质量分数少于 1.5%时不标数, 平均质量分数为 1.5%～2.49%、 2.5%～3.49%……时,相应地标以2、3……。专用钢用其用途的汉语拼音字首来标明. 如GCr15表示碳质量分数约1.0%、铬质量分数约 1.5%(特例)的滚珠轴承钢. Y40Mn,表示碳质量分数为0.4%、锰质量分数少于 1.5%的易切削钢. 普通低合金钢Q345 用途主要用于制造桥梁,船舶,车辆,锅炉,压力容器,输油输气管道,大型钢结构等.在热轧空冷状态下使用,组织为细晶粒的F+P,不再热处理. 化学成分wt% C Mn Si V Nb Ti 0.015 0.18 ～ 1.0 ～0.55 0.02 0.20 1.6 ～0.15 ～0.06 厚度mm <16 16～35 35～50 σs MPa ≥345 ≥325 ≥295 σb MPa 470～630 0.02 ～0.2 机械性能δ5 % Akv(20℃) J 34 21～22 GB/T1591-1994 Q345包括旧钢号12MnV ,14MnNb ,16Mn ,18Nb ,16MnCu Q420 普通低合金钢在正火状态下使用,组织为F+S 化学成分wt% V Nb Ti 0.02 ～0.2 0.015 ～0.06 0.02 ～0.2 δ5 % C ≤0.20 厚度mm <16 Mn Si Cr ≤0.40 Ni ≤0.70 1.0 ～0.55 1.7 34 18～19 16～35 GB/T1591-1994 ≥380 35～50 Q345包括旧钢号15MnVN ,14MnVTiRE 机械性能σs MPa σb MPa ≥420 520～680 ≥400 Akv(20℃) J 合金调质钢(低淬透性) 40Cr 热处理毛坯尺寸＜25mm 用途：用于制造汽车、拖拉机、机床和其它机器上的各种重要零件,如机床齿轮、主轴、汽车发动机曲轴、连杆、螺栓、进气阀主要化学成分wt% C Mn Si Cr Mo 机械性能（≥）退火态H B 淬火℃回火℃σb σs δ5 ψ Akv % % J MP MP a a 0.37 0.5 0.17 0.8 0.07 850 520 980 785 9 45 47 2 0 油水～～～～～0.44 0.8 0.37 1.1 0.12 7 油（GB/T3077－1999）合金弹簧钢钢号C 65Mn 60Mn2Si 主要成分w % Mn Si Cr 热处理淬火℃回火℃机械性能σs MPa σb MPa δ10 ψ % % 65Mn 0.62 ～0.70 60Si2 0.56 Mn ～0.64 0.90 ～1.20 0.60 ～0.90 0.17 ～0.37 1.50 ～2.00 ≤ 830 540 0.25 油800 1000 8 30 ≤ 870 480 1200 1300 5 0.35 油GB/T1222-1985 25 65Mn 60Mn2Si钢应用举例：截面≤25mm的弹簧，例如车箱缓冲卷簧合金渗碳钢(低淬透性合金渗碳钢低淬透性) 20Cr 低淬透性用途：可制造汽车、拖拉机中的变速齿轮,内燃机上的凸轮轴、活塞销等机器零件.能同时承受强烈的摩擦磨损,较大的交变载荷,特别是冲击载荷机械性能（≥）主要化学成分wt% 热处理℃C Mn Si Cr 渗预淬回σb σs δ ψ Akv 5 碳备火火MP M J % % a P 处 a 理0.17 0.5 0.20 0.7 9 ～～～～3 0.24 0.8 0.40 1.0 0 8 8 0 水油780 2 0 ～820 0 水, 油8 3 5 5 4 0 毛坯尺寸m m 10 4 47 ＜0 1 5 GB/T3077-1999 合金渗碳钢(中淬透性合金渗碳钢中淬透性) 中淬透性20CrMnTi 主要化学成分wt% C Mn Si Cr Ti 毛渗预淬回σb σs δ ψ Ak 坯尺v 碳备火火MP MP % % 2 0 寸处℃m a a 理J m 9 3 0 8 8 0 油7 2 7 0 0 0 油1 85 1 4 55 < 0 0 0 5 15 8 GB/T3077-1999 0 热处理℃机械性能（≥）0.17 0.80 0.1 1.0 7～～～～0.23 1.10 0.3 1.3 7 0.04 ～0.10 滚珠轴承钢GCr15 用途：制造滚动轴承的滚动体(滚珠、滚柱、滚针),内外套圈等. 或制造精密量具、冷冲模、机床丝杠等耐磨件. 淬回
钢材表面清洁度的评定 为了充分发挥涂料的保护和装饰作用,必须进行彻底的表面处理已为人们公认。涂装成功与否主要取决于表面处理质量。通常表面清洁度（表面处理质量）越高，越能保证涂料的保护作用，但过高的要求也会造成极大的浪费。对钢材表面清洁度的进行评定是一项至关重要的工作。表面处理质量包括三个方面，即钢板表面的可视清洁度（锈蚀、氧化皮等）、粗糙度和不可视清洁度（油脂、可溶性铁盐、氯化物、硫化物、灰尘等）,在这方面以船舶行业为代表,已经形成了较完善的检测标准和体系,其他行业一般均参照执行。 一、钢材表面可视清洁度（锈蚀、氧化皮）的评定 钢材表面可视清洁度（锈蚀、氧化皮）的评定，可分为定量和定性两种方法。 定量方法一般有两种，第一种为硫酸铜法：将硫酸铜溶液刷在处理后的钢板表面，除锈完全的部分呈金属铜的颜色，而大于0.5mm残留氧化皮的部分呈暗色，从而判断表面的清洁程度。可采用在每升含1gH2SO4的溶液中添加4～8gCu2SO4的方法配制硫酸铜溶液，或将36gCu2SO4·5H20加热溶于100ml水中，再加入过量的Cu（OH）放置24小时后，去除多余的Cu（OH）2的方法来配制硫酸铜溶液。第二种定量检测方法是利用氧化皮和铁电阻不同的特点，采用电阻测量仪测定处理后的表面与探头2 （直径1mm的球型笔状电极）之间的过渡电阻，通过各点的平均值判断表面清洁度。此外，还可利用带蓝色过滤器的光线反射测量仪进行表面清洁度检验。 仪器定量测量方法受光线、处理方法、原始状态和表面粗糙度等影响极大，而硫酸铜法又需要进行后处理，否则会留下腐蚀隐患，所以，更为可靠的方法还是定性的与标准照片进行对比的方法。 为了能正确、方便地评定钢材在除锈之后的表面处理质量，许多工业发达国家都先后制定了钢材除锈的质量等级标准，其中最显著的是瑞典工业标准SIS055900《涂装前钢材表面除锈标准》，长期以来为世界各国所引用。国际标准化组织色漆和清漆技术委员会涂装前钢材表面处理分会（ISO/TC 35/SC12）以瑞典标准SIS055900-1967为基础，制订了国际标准ISO8501-1：1988《涂装油漆和有关产品前钢材预处理-表面清洁度的目视评定-第一部分：未涂装过的钢材和全面清除原有涂层后的钢材的锈蚀等级和除锈等级》。我国标准为GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》。 上述标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将钢材表面除锈后的质量分为若干个“除锈等级”。钢材表面的锈蚀等级和除锈等级均以文字叙述和典型样板的照片共同确定。 1、锈蚀等级 除锈前钢材表面原始锈蚀状态对除锈的难易程度和除锈后的表面外观质量具有较大影响。因此，该标准根据钢材表面氧化皮覆盖程度和锈蚀状况将其原始锈蚀程度分为四个等级，分别以A、B、C、D表示。 A 全面地覆盖着氧化皮而几乎没有铁锈的钢材表面。 B 已发生锈蚀，并且部分氧化皮已经剥落的钢材表面。 C 氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面。 D 氧化皮已因锈蚀而全面剥落，而且已普遍发生点蚀的钢材表面。 2、除锈等级 该标准对喷射或抛射除锈、手工和动力工具除锈、火焰除锈后的钢材表面清洁度规定了相应的除锈等级，分别以字母Sa、St、F1表示，字母后的阿拉伯数字则表示 1
钢结构除锈等级划分 钢材表面锈蚀和除锈等级标准为国家标准GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》。标准将除锈等级分成喷射和抛射除锈、手工和电动除锈、火焰除锈三种类型。 喷射和抛射除锈，用字母“sa”表示，分4个等级： sa1：轻度的喷射后抛射除锈。钢材表面无可见的油脂、污垢、无附着的不牢的氧化皮、铁锈、油漆涂层等附着物。 sa2：彻底的喷射或抛射除锈。钢材表面无可见的油脂、污垢，氧化皮、铁锈等附着物基本清除。 sa21/2：非常彻底的喷射或抛射除锈。钢材表面无可见的油脂、污垢、氧化皮、铁锈、油漆涂层等附着物，任何残留的痕迹仅是点状或条状的轻微色斑。 sa3：使钢材表面非常洁净的喷射或抛射除锈。钢材表面无可见的油脂、污垢、氧化皮、铁锈、油漆涂层等附着物，该表面显示均匀的金属色泽。 手工和电动除锈，用字母“st”表示，分2个等级： St2 ：彻底的手工和动力工具除锈。钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。 St3 ：非常彻底的手工和动力工具除锈。钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。除锈应比St2更为彻底，底材显露部分的表面应具有金属光泽。 表面处理是取得良好涂装效果的关键。表面处理的投资相当值得。因此，对选择表面处理方法和油漆配套系统必须作周密的考虑。 用国际标准来衡量表面处理程度是很重要的，如瑞典标准：SIS055900或ISO08501。 锈蚀等级
表面处理标准的根本点是四个不同的锈蚀等级： A级钢材表面完全覆盖粘附的氧化皮，几乎无铁锈。 B级钢材表面已经开始锈蚀，氧化皮开始呈片状脱落。 C级钢材表面上的氧化皮已锈蚀，或可刮除，但裸眼可看到轻微锈点。 D级钢材表面上的氧化皮已锈蚀剥落，裸眼可看到大量锈点。 根据SIS055900，这些锈蚀等级的表面处理是根据以下质量标准进行钢丝刷除锈和喷砂除锈的： St - 钢丝刷除锈标准St2，St3 Sa - 喷砂除锈标准Sa1，Sa2，Sa2.5，Sa3 钢丝刷除锈- St St2 彻底的手工和动力工具除锈 表面应无可见的油脂、污物、氧化皮、铁锈、油漆涂层和杂质。 St3 非常彻底的手工和动力工具除锈 同St2，但应比St2处理得更彻底，金属底材呈金属光泽。 这些标准对表面处理有很大的指导和帮助，油漆供应商一般对每种类型的油漆规定有相应的表面处理标准和要求。 喷砂除锈- Sa 喷砂除锈前应去除表面所有的厚锈层，可见的油，脂和污物也应去除。喷砂除锈后表面应清洁，无灰尘和碎屑。 Sa1级轻度喷砂除锈 表面应无可见的油脂、污物、附着不牢的氧化皮、铁锈、油漆涂层和杂质。 Sa2级彻底的喷砂除锈
涂料及施工基础知识介绍 混合使用寿命指非单组份涂料在指定温度下混合后，必须用完的最长期限。 这些数据为多次实验室测试及实际试用后的综合值，也是确保涂料能够发挥满意性能 所需的时间。 如果在超过混合使用寿命后使用，那么涂料性能会降低。因此，在此时间范围内应尽 量用完。 储存有效期储存有效期一般比较保守，过期后的涂料很可能依然可以使用，而性能丝毫不会减弱。 但是，在实际使用中，请在使用过期涂料之前，检查其状况。 涂装前钢铁表面处理 除锈方法钢铁表面的除锈可按不同的方法分类。按除锈顺序可分为一次锈和二次除锈；按工艺 阶段可分为车间原材料预处理、分段除锈、整体除锈；按除锈方式可分为喷射除锈， 动力工具除锈、手工敲铲除锈和酸洗方法。 预处理钢铁表面的预处理，就是在涂装车间底漆或底漆之前，经钢材预处理流水线，以抛丸 除锈法清除钢材表面的氧化皮、锈蚀物以及由外部因素造成的污垢灰尘等。其次，表 面预处理还包括在涂装防腐涂料或装饰涂料之前，将已涂过底漆或车间底漆的钢铁表 面的浮锈和焊渣、污垢及灰尘等清除干净。 钢丝刷清理铁丝刷除锈清理时，一般用风动或电动旋转钢丝刷。这种方法不适合用于清除氧化皮 等，但适用于浮锈的预处理，处理后的表面若有以下情况，即：表面的锈蚀物没有完 全清除；处理过的表面太光滑，以及表面尚有油脂、污垢等，都不利于涂装。若在这 种情况下进行涂装，会降低漆膜的附着力，并影响整个油漆涂装体系的效果。 砂轮除锈砂轮除锈是利用风动或电动旋转的弹性砂轮片打磨钢铁表面来进行除锈的方法，适用 于局部除锈和焊缝的处理。这是一种较为有效的除锈方法，可以获得比钢丝刷除锈或 敲铲除锈更为满意的效果。 喷射除锈喷射除锈方法是将高速运动的磨料喷射到钢铁表面，使其强烈的撞击和摩擦钢铁表面， 从而达到除锈目的的一种除锈工艺方法，喷射除锈是一种除锈最彻底、效率最高且能 实习那自动流水作业的先进除锈方法。喷射产用的有抛丸、喷丸、喷砂和真空喷射等 方法。喷射磨料应符合密度大、韧性好、颗粒均匀、不易破裂、散释粉尘少、在喷射
钢结构常用表面处理 钢结构要获得很好保护，并不取决于使用的涂料有多好，最关键的是表面处理的程度。表面处理就好比是建筑的基础，如果基础很差，大厦就会傾斜，这方面最著名的莫过于意大利的比萨斜塔。如果涂料系统没有很好的基础（表面处理），那么就会比预料的使用寿命要短，比如说本来设计为十年的使用寿命，结果只有五年，或者更糟的结果就是在一年内或更短期内恶化而失去效用。无论是缩短使用寿命还是短期内涂料系统的恶化，都意味着业主在经济上的损失 涂装界的实际经验也表明，表面处理质量对涂层本身性能有着比其它因素更大影响。一旦选定了合适的涂料系统，如果表面处理很差，涂层质量也会很差。只有良好的表面处理，涂覆上去的涂料才能发挥其效用。 对于涂装施工人员来说，必须认识到表面处理的重要性，这样才能把工作做的更好。在涂料专家的观点上看涂装问题，最重要的是涂漆前的表面处理，而非涂料本身。笔者曾接触过一个超市网架钢结构工程，腐蚀防护工程中选用了水性无机富锌底漆干膜厚度40微米，而在实际的施工过程中表面处理只进行了简单的钢丝刷除锈，结果是可想而知的。通常新建结构所要求的表面处理最好都是Sa 2．5级，而使用无机富锌漆的唯一可接受的表面处理要求也是Sa 2．5级。因此，对于表面处理的选择来说，不同的项目要求，不同的涂料特性，对表面处理的要求都会有很大差异。 判断在表面处理的程度时，我们要引用到很多的标准。在实际工作中经常会遇到的表面处理标准主要有： （1）GB 8923－88 （2）ISO 8501－1：1988 （3）SIS 055900：1967 （4）SSPC/NACE GB8923－88是我国的国家标准，ISO8501则是现在普遍采用的国际标准，SIS 055900是世界上最早的影响也最大的标准。美国由于科技力量的强大，SSPC/NACE是他们使用的主要标准而不使用ISO国际标准，并且随着NACE在全球推广涂装检查培训认证，以及很多钢结构设计机构使用这一标准，因此在中国SSPC/NACE标准也经常会遇到。 表面处理中影响最大的标准是瑞典标准SIS 05 5900 1967，该标准最早由瑞典腐蚀研究所、美国测试和材料协会（ASTM）和钢结构涂装协会（SSPC）联合制定。其它国家的标准，比如德国DIN 55928、丹麦DS 2019等都是在此基础上建立起来的。瑞典标准现在已经与国际标准ISO 8501－1：1988合并且由后者取代。标准中的照片和定义、描述得到了最大程度的保留。 中国的国家标准GB8923等效采用于ISO8501－1：1988，因此在本这里将不再作更多介绍。 ISO 8501－1：1988是目测评定钢材锈蚀等级和表面处理等级的依据，它包括了28张彩色照片和相应的文字说明。其中24张照片来自原瑞典标准，另外4张来自于原德国标准DIN 55928的第四部分，附录1（1978年8月），“有机涂层防止钢结构的腐蚀，表面预处理及检测，照片标准。”ISO8501－1采用了原瑞典标准的主要内容，其主要理由是：（1）SIS 05 5900已经得到了全世界的认可和广泛应用 （2）摄制一套全新的照片花费太高，而且不一定会有实质性改进 （3）在已建立的这个腐蚀标准等级体系有关的，以前和现有文件，在将来可以不做修改而毫不混淆地继续使用 ISO8501的这一部分比SIS055900早期版本适用范围稍有扩大，它包括除了氧化皮和铁锈以外还残存粘着的油漆和其他异物的钢材表面。
常用表面处理国际标准列表 Printed by Nanjing EACA Coatings Surface Preparation Standards 表面处理标准 标准制定机构 ? National Association of Corrosion Engineers (NACE) 国家防腐工程师协会(美国) ? Steel Structures Painting Council (SSPC) 钢结构涂装理事会(美国) ? Swedish Standards (Sa, St) 瑞典国家标准 National Association of Corrosion Engineers (NACE) (美国)国家防腐工程师协会 ? NACE 1 White Metal Blast Cleaning 出白级喷砂清理 ? NACE 2 Near-White Blast Cleaning 近似出白级喷砂清理 ? NACE 3 Commercial Blast Cleaning 商业级喷砂清理 Steel Structures Painting Council (SSPC) 钢结构涂装理事会 ? SP-1 Solvent Cleaning 溶剂清理 ? SP-2 Hand Tool Cleaning 手动工具清理 ? SP-3 Power Tool Cleaning 动力工具清理 ? SP-4 Flame Cleaning 火焰清理 ? SP-5 White Metal Blast Cleaning 出白级喷砂清理 ? SP-6 Commercial Blast Cleaning 商业级喷砂清理 ? SP-7 Brush-Off Blast Cleaning 扫砂清理 ? SP-8 Pickling 酸洗清理 ? SP-10 Near-White Blast Cleaning 近似出白级喷砂清理 ? SSPC-SP11 Power Tool Cleaning to Bare Metal 动力工具清理至裸钢 Swedish Standard (St,Sa) 瑞典国家标准 ? St 2 Hand Tool Cleaning 手动工具清理 ? St 3 Power Tool Cleaning 动力工具清理 ? Sa 1 Brush-Off Blast Cleaning 扫砂清理 ? Sa 2 Commercial Blast Cleaning 商业级喷砂清理 ? Sa 2 1/2 Near-White Blast Cleaning 近似出白级喷砂清理 ? Sa 3 White Metal Blast Cleaning 出白级喷砂清理
45号钢,是GB中的叫法,JIS中称为:S45C,AS中称为1045,080M46,DIN称为:C45 45号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。45＃钢广泛用于机械制造，这种钢的机械性能很好。但是这是一种中碳钢，淬火性能并不好，45号钢可以淬硬至HRC42~46。所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。 1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。实际应用的最高硬度为HRC55（高频淬火HRC58）。 2. 45钢不要采用渗碳淬火的热处理工艺。 调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。但表面硬度较低，不耐磨。可用调质＋表面淬火提高零件表面硬度。 渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。 如果用45钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。0.35％从来没见过实例，只在教科书里有介绍。可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。 GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPa GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J 45号钢不淬火硬度小于HRC28，比较软，不耐磨。淬火后硬度可以（注意是可以）大于HRC55，耐磨性较好， 45号钢淬火后硬度可以（注意是可以）大于HRC55。但这是小截面的，截面稍大，得到的硬度就会降低。而且冬天淬裂的可能也是有的。这些方面都要注意。不要采用表面氮化处理，虽然表面硬度可以提高很多，但基体材料会硬度很低。虽然耐磨了，但会压出小坑来
工程材料中合金钢汇总 精美排版
————————————————————————————————作者：————————————————————————————————日期： 2
工程材料中合金钢部分总结 机13 白生文2011010462 钢种牌号性能含碳量合金元素及作用热处理工艺最终组织用途 低合金高强度结构钢Q345, Q420 高强度，高韧 性，良好的冷成 型性能和焊接 性能，低的冷脆 性转变温度，良 好的耐蚀性 <0.20% Mn:固溶强化；降低 奥氏体分解温度，细 化F和P；使S点左 移，使P相对增多。 提高强度和韧度。 Nb,Ti,V：形成细的碳 氮化合物，防止奥氏 体长大，细化铁素体； 冷却时弥散析出，弥 散强化。 热轧空冷铁素体和索氏体大型结构，桥梁，船舶，车辆， 锅炉等 合金渗碳钢20CrMnTi 表面渗碳层硬 度较高，心部强 韧性较好，良好 的热处理工艺 性能 0.10%~ 0.25% Cr，Ni，Mn：Cr提 高淬透性，提高表面 渗碳层耐磨性；Ni提 高心部韧性。 Ti，V，W，Mo：形 成稳定碳化物，防止 A长大；提高渗碳层 硬度和耐磨性 渗碳+淬火+ 低温回火 表层：回火马氏体+合金 渗碳体+残余奥氏体 心部：回火马氏体+屈氏 体+少量铁素体 受冲击载荷、交变载荷。如变 速齿轮、内燃机凸轮轴、活塞 销等 合金调45CrNiMo 强韧塑综合性0.25%~ Cr,Ni,Mn,Si,B：提高淬火+高温回回火索氏体汽车、拖拉机、机床上的受力 3
质钢能较好0.50% 淬透性 W，Mo：防止二类回 火脆性（油冷回火） 火较复杂的齿轮、轴、连杆等 非调制机械结构钢F45MnVS 替代调质钢，减 少工艺难度 0.32~0.5 2,0.09~0 .16 V细化晶粒，弥散强 化；Mn细化P，使P 增加；B得粒状T 热轧空冷（正 火） 索氏体+铁素体注：微合金化，控制轧制，控 制冷却 钢种牌号性能含碳量合金元素及作用热处理工艺最终组织用途 合金弹簧钢60Si2Mn 高的弹性极限， 高的屈强比； 高的疲劳强度； 足够的塑韧性。 中高碳 0.50%~ 0.70% Si，Mn：提高淬透性 和屈强比 Cr，W，V：不宜过 热，不易脱碳，冲击 强度和高温强度提 高。 1、热成形： 淬火+中温回 火（喷丸强 化） 2、冷成性 （具体见书） 回火屈氏体弹簧，弹性元件 滚珠轴承钢GCr15 高接触疲劳强 度；高硬度和耐 磨性；足够的韧 性和淬透性 高碳 0.95%~ 1.10% Cr：提高淬透性和耐 磨性，提高接触疲劳 强度 Si，Mn：提高淬透性 V：形成碳化物，防止 过热（A长大） 球化退火+淬 火+低温回火 冷处理： -60~-80度。 时效处理： 120~130度 回火马氏体+粒状碳化 物+残余奥氏体 注：严格控制夹杂物， 解除疲劳起源于夹杂物 滚珠、轴承、滚针、内外套圆、 精密量具、丝杠、冷冲模 低合金刃具钢9SiCr CrWMn 高硬度和耐磨 性； 足够的韧性和 塑性； 高碳 0.9%~ 1.1% Cr，Mn，Si提高淬 透性；Si提高回火稳 定性；W，V提高硬 度和耐磨性，细化晶 粒，防止过热 球化退火+淬 火+低温回火 回火马氏体+碳化物+少 量残余奥氏体 低速刃具，丝锥、板牙、量块 等 高速钢W18Cr4V 高热硬性； 高硬度和耐磨高碳 0.7%~ Cr提高淬透性，提高 抗氧化抗脱碳能力； 球化退火： 870~880 回火马氏体+碳化物+少 量残余奥氏体 各种刀具，高速切割的刀具 4
常用钢材表面处理工艺流程 （1）钢铁件电镀锌工艺流程┌酸性镀锌 除油→除锈→│→纯化→干燥└碱性镀锌 （2）钢铁件常温发黑工艺流程┌浸脱水防锈油││烘干 除油→除锈→常温发黑→│浸肥皂液——→浸锭子油或机油││└浸封闭剂（3）钢铁件磷化工艺流程除油→除锈→表调→磷化→涂装 （4）ABS/PC塑料电镀工艺流程 除油→亲水→预粗化（PC≥50%）→粗化→中和→整面→活化→解胶→化学沉镍→镀焦铜→镀酸铜→镀半亮镍→镀高硫镍→镀亮镍→镀封→镀铬（5）PCB电镀工艺流程 除油→粗化→预浸→活化→解胶→化学沉铜→镀铜→酸性除油→微蚀→镀低应力镍→镀亮镍→镀金→干燥 （6）钢铁件多层电镀工艺流程 除油→除锈→镀氰化铜→镀酸铜→镀半亮镍→镀高硫镍→镀亮镍→镍封→镀铬 （7）钢铁件前处理（打磨件、非打磨件）工艺流程 1、打磨件→除蜡→热浸除油→电解除油→酸蚀→非它电镀 2、非打磨件→热浸除油→电解除油→酸蚀→其它电镀 （8）锌合金件镀前处理工艺流程 除蜡→热浸除油→电解除油→酸蚀→镀碱铜→镀酸铜或焦磷酸铜→其它电镀（9）铝及其合金镀前处理工艺流程 除蜡→热浸除油→电解除油→酸蚀除垢→化学沉锌→浸酸→二次沉新→镀碱铜或镍→其它电镀
除蜡→热浸除油→电解除油→酸蚀除垢→铝铬化→干燥→喷沫或喷粉→烘干或粗化→成品 除蜡→热浸除油→电解除油→酸蚀除垢→阳极氧化→染色→封闭→干燥→成品 （10）铁件镀铬工艺流程： 除蜡→热浸除油→阴极→阳极→电解除油→弱酸浸蚀→预镀碱铜→酸性光亮铜（选择）→光亮镍→镀铬或其它 除蜡→热浸除油→阴极→阳极→电解除油→弱酸浸蚀→半光亮镍→高硫镍→光亮镍→镍封（选择）→镀铬 （11）锌合金镀铬工艺流程 除蜡→热浸除油→阴极电解除油→浸酸→碱性光亮铜→焦磷酸铜（选择性）→酸性光亮铜（选择性）→光亮镍→镀铬 （12）电叻架及染色工艺流程 前处理或电镀→纯水洗（2-3次）→预浸→电叻架→回收→纯水洗（2-3次）→烘干→成品 电镀锌的技术很多，提供一些专利技术的给你看看。
