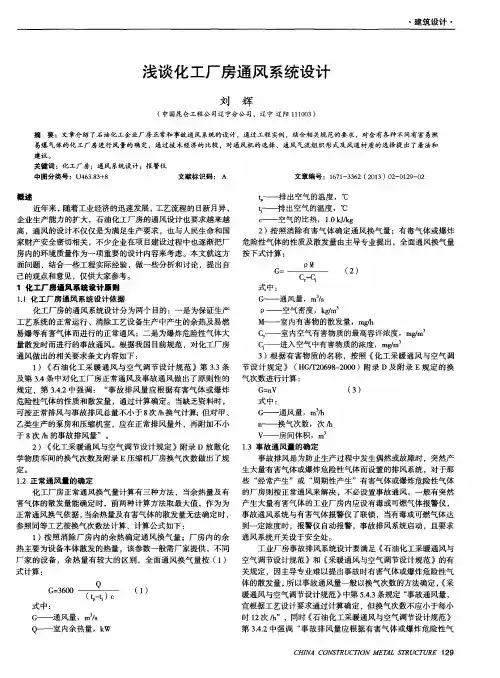

浅谈化工厂房通风系统设计
摘要：文章介绍了石油化工企业厂房正常和事故通风系统的设计，通过工程实例，结合相关规范的要求，对含有各种不同有害易燃易爆气体的化工厂房进行风量的确定，通过技术经济的比较，对通风机的选择、通风气流组织形式及风道材质的选择提出了看法和建议。
关键词：化工厂房；通风系统设计；报警仪
概述
近年来，随着工业经济的迅速发展，工艺流程的日新月异，企业生产能力的扩大，石油化工厂房的通风设计也要求越来越高，通风的设计不仅仅是为满足生产要求，也与人民生命和国家财产安全密切相关，不少企业在项目建设过程中也逐渐把厂房内的环境质量作为一项重要的设计内容来考虑。本文就这方面问题，结合一些工程实际经验，做一些分析和讨论，提出自己的观点和意见，仅供大家参考。
1 化工厂房通风系统设计原则
1.1 化工厂房通风系统设计依据
化工厂房的通风系统设计分为两个目的：一是为保证生产工艺系统的正常运行、消除工艺设备生产中产生的余热及易燃易爆等有害气体而进行的正常通风；二是为爆炸危险性气体大量散发时而进行的事故通风。根据我国目前规范，对化工厂房通风做出的相关要求条文内容如下：
1）《石油化工采暖通风与空气调节设计规范》第3.3条及第3.4条中对化工厂房正常通风及事故通风做出了原则性的规定，第3.4.2中强调：“事故排风量应根据有害气体或爆炸危险性气体的性质和散发量，通过计算确定。当缺乏资料时，可按正常排风与事故排风总量不小于8次/h换气计算；但对甲、乙类生产的泵房和压缩机室，应在正常排风量外，再附加不小于8次/h的事故排风量”。
2）《化工采暖通风与空气调节设计规定》附录D 放散化学物质车间的换气次数及附录E 压缩机厂房换气次数做出了规定。
1.2 正常通风量的确定
化工厂房正常通风换气量计算有三种方法，当余热量及有害气体的散发量能确定时，前两种计算方法取最大值，作为为正常通风换气依据，当余热量及有害气体的散发量无法确定时，参照同等工艺按换气次数法计算，计算公式如下：
1）按照消除厂房内的余热确定通风换气量；厂房内的余热主要为设备本体
