冷库安装维修工艺
一、 冷库防水防潮层
（一）、乳型氯丁橡胶沥青防水涂料，其适用范围、性能：
水乳型氯丁橡胶沥青防水涂料又名氯丁胶乳沥青防水涂料，是以阳离子型氯丁胶乳与阳离 子型沥青乳液混合构成,它区别于以汽油为溶剂型氯丁橡胶沥青防水涂料(油性防水涂料)氯丁橡胶沥青涂料，无毒、无味、不可燃、无环境污染。
外观：深棕色乳状液；粘度：0.25(Pa.S)；含固量：不小于43%；耐热性（80℃.5h ）无变化： Cal （Oh ）24h 12份107或8013
的
附加层，复杂部位的附加层用复合卷材、水泥胶或聚氨酯胶处理粘接。
（2）复合卷材铺贴
复合卷材铺贴时，先在铺贴部位将复合卷材预放3至12米找正方向后，在中间处
固
定，将卷材一端卷至固定处粘贴，这端粘贴完毕后，再将预放的卷材另一端卷回至已粘
贴好的位置，连续铺贴直至整幅完成。
铺贴方法：将水泥胶用毛刷涂到基层（找平层）和卷材对应的表面厚约1.0mm ，
然
后粘贴卷材，同时在卷材上表面用刮板将粘贴接面排气压实，排出多余部分粘接胶。
垂直面复合卷材粘贴必须纵向粘贴，自上而下对正，自下而上排气压实，要求基
层
与卷材同时涂胶，厚度均约1.0mm
（3）接缝施工
接缝涂胶部位要求基层干净、干燥。屋面防水用水泥胶接缝时，接缝与卷材粘贴
可
同时进行，两个粘接面同时涂胶，接缝满粘，胶层厚度为1.0-1.6mm，接缝压实后在接
缝边缘再涂刷一层水泥胶，厚度为0.8-1.0mm，涂刷宽度从接缝边缘向两边延伸30mm，
接缝不允许有露底、打皱、翘曲、起空现象。
用聚氨酯胶接缝时应在粘接胶固化后进行，具体操作方法：
翻起上层卷材，将胶涂在下层卷材上，涂胶应连续均匀，厚度在1.0mm左右，涂
胶
后粘合压实。翻起时应防止复合卷材与基层剥离。
1、
2、
3、
4、
8，间距至－
1
2、墙板与墙板的连接方式参照底板与底板间连接方式，墙板与底板间采用45°断面拼接。
3、墙板90°拐角处，墙板间采用45°断面拼接
4、库门的安装：在安装了第一个角板之后就应该开始安装库门，暂时采取在库板上承插连接
铆固。由门的两边向后做墙板。
5、顶板的安装：先将顶板两端多出不平的泡沫切平，与墙板上部连接处切45°断面，处理多余
泡沫，平整断面
6、角铝的安装：要求平整，转角处切45°角拼装，距接头、转角缝口5cm，打铆钉铆固，铆
钉与铆钉间距均匀并且不超过25cm。
7、冷库外角做包边时,要求所有的缝口必须打胶密封，横包边的宽度大于所包库板的厚度，在
转角时，以横包边压在立包角上，库内必须使用50×50的大角铝或圆弧铝。
8、安装顺序①先定场地②放线③地上打角铝定位④拼装底板⑤墙板库门⑥角板顶
板⑦安装角铝⑧清洁卫生
四、组合库的安装
1、因组合库是出厂就已经定型，它不能随地形或结构的变化而变化，因此地坪的平整度，对
库板组装的好坏起着非常重要的作用。
2、地坪：要求使用单位做到不平度不超过3mm，如果是玻钢库，在做支架时，必须仔细调整，
高差不超过3mm。
3、库体的安装程序及要求：库体底部安装结束后，库门不能最先安装，也不能最后安装，因
为最先装及最后装，库门都容易发生或大或小的变形，导致库门关闭不严、透光，板与板的结缝使用筒装发泡剂，并且填充饱满，挂勾挂紧使缝隙尽可能的小。接缝缝隙不得超过2mm，如果是玻璃钢库，建议用户将所有缝口均贴上铝箔胶带，再次密封、防潮。
五、冷库形象工程电路安装
1、
2、
80cm
3、
4、
5、
6、
离冷风机7、
Y
8、
9、
线管配线有明配和暗配两种。明配是把线管敷设在墙上以及其它明露处，要求配得横平竖直，整齐美观。暗配是把线管埋设在墙内、楼板或地坪内以及其它看不见的地方，不要求横平竖直，只要求管路短，弯头少。
线管配线的操作程序，通常是先选好管子，对管子进行一系列加工后，再敷设管路，最后把导线穿入管内，并与各种用电设备连接。
10、选择线管
施工中常用的线管有水煤气、电线管和硬塑料管三种。水煤气管制管壁较厚（3毫米，管径以外径计），适用于潮湿和有腐蚀气体所内明敷或埋地；电线管的管壁较薄（1.5毫米，管径以内径计），适用于干燥场所明敷或暗敷；硬塑料管耐腐蚀性较好，但机械强度不如水煤气钢管和电线管，它适用于腐蚀性较大的场所明敷或暗敷。
线管配好后，为便于穿线，配管前，应考虑导线的载面、根数和管内是否适合，一般要求
管内导线的总面积（包括绝缘层）不应超过线管内径截面积的40%。线管的直径可按表5-8选择。
◇当有两个弯头时，管子全长在12米处；
◇当有三个弯头时，管子全长在8米处。
11、弯管
根据线路敷设的需要，线管改变方向需要将管子弯曲。但在线路中，如果管子弯头多
了，
就会造成穿线困难，因此，施工时要尽量减少弯头。为便于穿线，管子的弯曲角度，一般不应大于90度。管子弯曲半径，明配管不应小于管子直径的6倍；暗配管不应小于管子直径的10倍。
钢管和电线管的弯曲，可采用弯管器。操作时，先将管子需要弯曲部位的前段放在弯
管
器内，管子的焊缝放在弯曲方向的背面或旁边，以防管子弯扁，然后用脚踩住管子，手板弯管器柄，稍加一定的力，使管子弯成所需用弯曲半径。
12、配管
管子加工好后，就可按预定的线路进行配管。配管工作一般从配电箱端开始，逐段配
至
用电设备处，有时也可从用电设备段开始,逐段配至配电箱处,无论从哪端开始，都应使整个管路接通。
a、明配管：为使配管整齐美观，管路应沿建筑物水平或垂直敷设。当管子沿墙壁、
柱
子和屋架等处敷设时，可用管卡或管夹固定，当管子沿建筑物的金属构件敷设时，薄壁管应用支架、管卡固定，厚壁管可用电焊直接点焊在钢构件上，但点焊时切不可烧穿管子，以免影响穿线。管子固定点间的距离可参照表5-9。
这样焊接出来的铜管缝口内焊材丰富、饱满、牢固、可靠。
C、排气管的连接一般采用高银焊条，以增加焊点的韧度。
4、压缩机安装必须水平，不同的压缩机有不同的控制管、线，详见压缩机安装说明。
七、制冷机组的安装
1、机组在出厂前都已充注了10kg/cm2以上的保护气体，当安装机组是首先检查机组是否
有压力，有多少压力，有无碰伤及油渍，并做好记录。
2、严禁将机组安装在易燃、易爆、有腐蚀，粉尘及潮湿的环境里。
3、机组安装水平误差不超过1.5%，固定可靠，防止固定不牢损坏机组及过大的噪音。
4、水冷机组的安装，应方便检修和观察离墙最小距离不得低于15cm，在进出水管端留足
操作空间，多机共用水系统，在机组的进出水口必须加装阀门。
5、风冷机组的安装，必须安装在开放的环境里或室外，风冷凝器的离墙距离不低于冷凝
器最长边的1/3，并且出风向外，压缩机置于风流中，在室外安装时必须防雨水。
八、冷风机的安装
1、根据冷库尺寸结构，开门的方向及机组位置定出冷风机安装的最佳位置，回风面距墙
板不得低于40cm，土建库在顶部无防护时，距顶不小于100mm。
2、直接安装在库板上的冷风机，其承载风机的库板变形弧度的最大点不超过2cm，否则
必须加固库板，或将冷风机固定在支架上，或以支架固定，吊装时可采用手动葫芦。
3、冷风机的检查
A、冷风机的型号是否与设计相符，中温、低温、高温，蒸发面积，电压等。
B、冷风机有无外伤
C、冷风机出厂时都已充注了保护气体，还有没有压力
4、冷风机焊接前先将保护气体放空，再焊掉堵板及堵头，焊接时小心火焰不要将冷风机
5、
1mm。
加4m做一个油弯，并且保证在竖管中最低温度时，氟的流速8m/s最高温度时不
高于12m/s
4、管路的固定，回气管φ19~φ22固定间距不超过1m，φ25~φ28不超过1.5m，φ
32~φ42不超过2m，管路的焊接需通氮气，焊接时不能用手固定铜管，因银焊流
动性很好，容易产生极细小的漏点，且不易被查出。大型工程需将铜管固定在托
码上。
5、管路的保温
A、保温层选择优质的无孔海绵，厚度以回气管的最低温度与室外最高温度的温
差，S=△t×0.5mm/℃
B、保温管必须贯穿整个回气管，防止回气过热度过高，降低压缩机的制冷量。
C、保温管在包扎时，松紧适中，过紧会降低保温层厚度，过松会影响扎带对保温
管的密封性，竖管在包扎时必须由下至上，扎带与扎带的压接均匀，压接宽度
不低于1/2扎带宽。
（二）、过滤器的安装
1、过滤器必须区分，老工质和替代工质，因老工质所用的过滤芯由80%左右的分子筛
和20%活性铝，活性铝会消耗润滑油中的添加剂，一般使用在较高冷凝温度的系统
里，且使用老工质。新工质所使用的干滤芯是100%分子筛，不含活性铝，不会对油
中的添加剂造成消耗。
2、过滤器必注意安装方向，过滤器打开后需在10分钟内安装完毕
3
4严禁
严禁将火
感温包的位置，不能在油阱、控制元件、外接管之后，严禁在合并管之后，感
温包要求与回气管的温度最大限度的接近。一般采用铜皮，细铜丝绑扎，以增
加导热量，再在感温包处增加保温层，最大限度地防止外界温度的干扰。
十、冷却塔的安装
1、核对冷却塔的型号、规格，是否符合设计要求；
2、确定冷却塔的安装位置，应在通风良好的地方、冷却塔的上方无电线电缆和住房；
3、验收用于安装冷却塔的混凝土基础，水平度≤3‰承重能力，如有预埋件或预留洞，
须检查预埋件或预留洞是否符合冷却塔的要求
4、找正冷却塔的进出水口方向定好位，冷却塔的组装按照随机说明书进行，调整冷
却塔布水管喷水应统一为方向，冷却塔的防护网应坡向中心圆点；、
5、冷却塔的调试：a、风机运转方向；b、播水器旋转转速，水是否均匀；c、自动补
水是否有效，补水结束后播水面的高度应低于溢出水口2cm。
十一、系统的压力试验（检漏）
1、系统加压前首先要知道该系统所需要的压力值是多少kg/cm2
2、认真了解系统中各部件所能承受的最高压力
3、断开不能承受试验压力的部件
4、只能使用氮气或其它惰性气体试压
5、要求试压的气体干燥，且瓶口向上或顷斜向上、放出气体吹刷加压管内部杂质，再对
系统进行加压，至2~3kg/cm2时，初查有无漏点，如无漏点再加压至10kg/cm2，复查
有无漏点，如无漏点，再将压力加高至需要压力，再复查有无漏点，如无漏点，30分
钟后记下当时的环境温度及压力，24小时以后，核对压力有无变化，注意现在的环境
15.5℃,
2时,水的沸
.
30分钟，
4、检查供电电压是否合符要求①相间电压②相对N电压③N对地电压
5、进出电控箱的线路与电控箱进线口必须有防护圈
6、设定电控箱内各种参数
（二）压缩机组的检查
1、压缩机接线是否正确，有无松动，按压缩机本身的要求做好防护措施。
2、检查压缩机油位，是否在1/2~2/3处，如果不足，压机必须加油
3、检查压缩机的所有阀门是否都处在全开位置（检修口有仪表仪器管应处在接近全开
位置），密封螺栓是否拧紧，有无漏气。
4、检查机组本身控制器如：压力控制器、压差控制器、过热保护器等，接线是否正确
可靠，调定值与使用工况是否相符。
5、检查冷凝器、储液器、阀门是否在全开位置（检修口有仪表、仪器的阀门应处在接
近全开位置）
6、脱开压缩机试风扇或水泵、冷却塔的正反转。
（三）检查冷风机管路系统
1、检查膨胀阀是否在全开位置
2、检查冷风机接线是否正确可靠，特别是冷风机化霜线路应采用Y形接法，负荷分配
均匀。
3、检查冷风机排水管在库外有无存水弯或水封，排水加热线与化霜加热管的距离是否
太近。排水加热线是否出墙。
4、检查冷风机正反转，有无螺栓松动。
5、到冷风机接线盒的电线有无存水弯。
十四、开机调试
（一）当电控箱、机组、膨胀阀、冷风机、检查设定完毕，就可以送电预热，曲轴由
1
2
3
42，风冷不5
6
7
8
2、施工方案的制定，审核，甲、乙方及监理备案
3、施工方案的执行情况（填写施工日志）
4、对各子项的技术交底资料的保管
5、隐蔽工程记录，甲方代表验收签字
6、分部、分项、子项的单独验收签字
7、综合验收记录及工程质量评定
8、对甲方人员的培训记录
9、派工单用户档案，压缩机检修报告，冷库检修报告，市场不良品分析报告的填写
10、遗留问题的解决方案
徐州市通衢制冷科技有限公司
冷库安装维修工艺 一、冷库防水防潮层 （一）、乳型氯丁橡胶沥青防水涂料，其适用范围、性能： 水乳型氯丁橡胶沥青防水涂料又名氯丁胶乳沥青防水涂料，是以阳离子型氯丁胶乳与阳离子型沥青乳液混合构成, 它区别于以汽油为溶剂型氯丁橡胶沥青防水涂料（油性防水涂料）氯丁橡胶沥青涂料，无毒、无味、不可燃、无环境污染。 外观：深棕色乳状液；粘度：0.25（Pa.S）;含固量：不小于43% ;耐热性（80 C .5h ）无变化： 粘结力不小于0.2Mpa ；不透水性（动水压0.1~0.2 Mpa ，0.5h ）不透水；耐碱性：在饱和的Cal （Oh）2熔液中浸15d表面无变化；抗裂性（基层裂缝宽度w 2mm ）涂膜不裂；涂膜干燥时间表干不大于4h ，实干，不大于24h 防水层作法（基础及墙面平整）： ?基层上刷一层涂料，待表面不粘手后； ?边刷涂料边铺贴第一层玻纤布，待表面不粘手后； ?刷一层涂料覆盖，待表面不粘手后； ?刷面层涂料或再铺贴第二层玻纤布。 玻璃丝布要求及施工方法： ?玻璃丝布要求密实度好、韧性好，一般使用8 X 8 ； ?玻璃丝布铺贴时，搭接长度不少于5cm ； ?铺贴第二层时，其接缝必须与第一层错开20cm 以上。 （二）丙纶卷材防水 防水层作法（基础清理修整找平后） 1 、施工操作程序： 验收基层（找平层）一清扫基层（找平层）—制备粘接胶一处理复杂部位一铺贴复合卷 材f检验复合卷材施工质量f保护层施工f验收。 2、按要求配制好粘接胶置水泥粘接剂：按体积，3份水+6份425#普通硅酸盐水泥+1 份107 或801 建筑胶，混合搅拌均匀。 3、复合卷材施工：
复合卷材施工前必须找平层验收合格后、含水率在30~50% 时即可进行防水层施工。 （1）复杂部位处理防水层施工前，应按图纸要求做好复杂部位（阴角、阳角、冲洗管、穿墙管等）的附加层，复杂部位的附加层用复合卷材、水泥胶或聚氨酯胶处理粘接。 （2）复合卷材铺贴 复合卷材铺贴时，先在铺贴部位将复合卷材预放 3 至12 米找正方向后，在中间处固定，将卷材一端卷至固定处粘贴，这端粘贴完毕后，再将预放的卷材另一端卷回至已粘贴好的位置，连续铺贴直至整幅完成。 铺贴方法：将水泥胶用毛刷涂到基层（找平层）和卷材对应的表面厚约 1.0mm ，然后粘贴卷材，同时在卷材上表面用刮板将粘贴接面排气压实，排出多余部分粘接胶。垂直面复合卷材粘贴必须纵向粘贴，自上而下对正，自下而上排气压实，要求基层与卷材同时涂胶，厚度均约 1.0mm （3 ）接缝施工接缝涂胶部位要求基层干净、干燥。屋面防水用水泥胶接缝时，接缝与卷材粘贴可同时进行，两个粘接面同时涂胶，接缝满粘，胶层厚度为 1.0-1.6mm ，接缝压实后在接缝边缘再涂刷一层水泥胶，厚度为0.8-1.0mm ，涂刷宽度从接缝边缘向两边延伸30mm ，接缝不允许有露底、打皱、翘曲、起空现象。 用聚氨酯胶接缝时应在粘接胶固化后进行，具体操作方法： 翻起上层卷材，将胶涂在下层卷材上，涂胶应连续均匀，厚度在 1.0mm 左右，涂胶后粘合压实。翻起时应防止复合卷材与基层剥离。 a）将粘接剂均匀涂刷在找平层表面，然后铺粘卷材。用橡胶刮板刮平，刮出多余空气，及粘接剂，使其充分粘合在一起。 b）卷材与卷材平铺，其缝口另外用20cm 宽的卷材和重新粘接。 保温层的施工方法 、土建库的施工方法 1 、当防水防潮层做好后，要求保温材料紧贴楼层顶部，如果顶部严重不平或无法紧贴顶部， 必须做平整及牢固的压条。因为上方无压条，当冷风机启动时产生强大的气流，很容易将保温 材料的接缝撕裂。导致漏冷气，不保温。如果顶板跨度超过 4 米，必须加装夹板木梁等，使保 温材料紧贴楼层顶部。 2 、保温材料的粘接，采用聚氨脂现场发泡粘接，局部接缝可用筒装发泡剂补粘。 3 、库门的安装，库门安装应与外墙平，先将门从门框上取下，用筒装发泡剂将门框固定在 门洞里，固化后进行第二次粘接，直到库门四周所有缝口饱满充足。 注意：门洞尺寸上下左右大于门框尺寸不得超过2cm 。 库体底部的安装：当墙体及顶部做好后，一般用切下的余料填满底部，再用散装发泡剂4、 填缝，做好后用防水卷材铺平，接缝处用玻璃丝布或20cm 宽的卷材及水性防水涂料或防水粘
挡土墙施工工艺流程 1、工艺流程 施工准备→测量放样→基坑开挖→报检复核→砌筑基础→基坑回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝 2、施工方法 2.1施工场地准备 施工前，做好场地平整，为片石及周转材料的运输、堆放准备好场地。 清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。 2.2测量放样 测量放线，定出桩位中心线及开挖边界线。由施工队埋设护桩。 2.3基槽开挖 1、挡墙基槽开挖时机械不得碰撞旋喷桩和破坏复合地基，坐落在原状土层中的挡墙不得扰动基底原状土、如有超挖，应按施工规范要求或监理工程师批准的方法处理，并按道路压实度标准夯实。 2、确保基槽边坡稳定，防止塌方； 3、做到排降水设施，保持基底干槽施工； 2.4挡墙砌筑 砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。砌筑时，先铺底浆，再放石块（先将石块的尖锐部分敲去），经左右轻
轻揉动几下后，再轻击石块，使灰缝砂浆被压实。在已砌筑好的石块侧面安砌时，在相邻侧面先抹砂浆，后砌石，并向下及侧面用力挤压砂浆，使灰缝挤实，砌体被贴紧。砂浆的铺砌见下图。 度 砂浆的铺砌示意图 以分段分层进行为原则。底层极为重要，它是以上各层的基石，若底层质量不符合要求，则要影响以上各层。较长的砌体除分层外，还要分段砌筑，两相邻段的砌筑高差不应超过1.2m ，分段处设置在沉降缝或伸縮缝的位置。分层砌筑时，先角石，后边石或面石，最后才填腹石（如下图）
护坡砌体自下而上逐层砌筑，其泄水孔、砂砾垫层同步进行。泄水孔可预留孔洞或埋设铁管，反滤层在砌高一层后，即填筑一层，当达到耳环墙位置时，清理边坡后进行耳墙砌筑。砌筑要求砂浆饱满、密实，其内不得填碎石，应填以块石，以保证其强度。砌体表面平整，砌缝完好、无开裂现象，勾缝平顺、无脱落现象。 2.5沉降缝及泄水孔设置 沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。泄水孔采用梅花阵布置。 挡土墙的伸缩缝和沉降缝宽3cm（施工时缝内夹3公分厚的泡沫板或木板，施工完后抽出木板或泡沫板）从墙顶到基底沿墙的内、外、顶三侧填塞沥青麻丝，厚100~200cm。 挡墙背泄水孔入口处采用碎石层进行过滤，以免泄水孔堵塞，影响排水。泄水孔坡度向外，无堵塞现象；沉降缝整齐垂直，上下贯通。 挡土墙泄水孔为ф100PVC管，泄水孔进口周围铺设0.5m3/m碎砾石，碎石外包土工布，下排泄水孔进口的以下铺设0.5m3/m的粘土层并历夯实。 2.6勾缝 墙面勾缝采用M7.5水泥砂浆勾带子缝。 2.7挡墙压顶施工 2.7.1挡墙压顶模板 （1）、支安模板，必须牢固，不得松动，跑模； （2）、模板拼缝严密不漏浆，模内保持清洁； （3）、模板隔离剂涂刷均匀，不得污染钢筋。

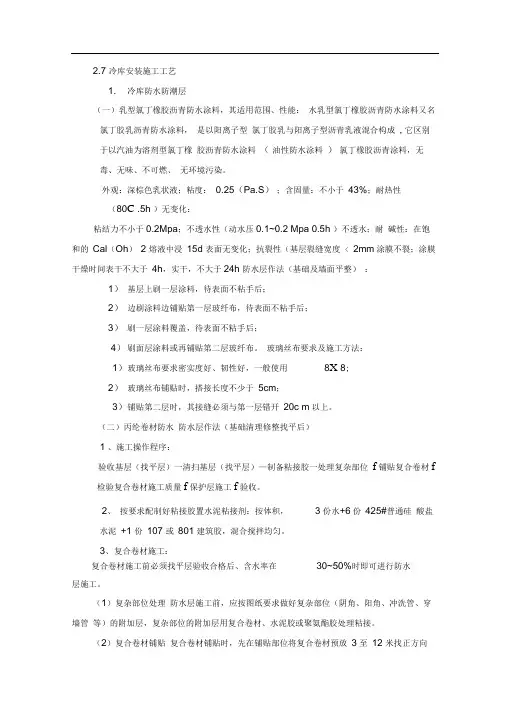

2.7 冷库安装施工工艺 1. 冷库防水防潮层 （一）乳型氯丁橡胶沥青防水涂料，其适用范围、性能：水乳型氯丁橡胶沥青防水涂料又名氯丁胶乳沥青防水涂料，是以阳离子型氯丁胶乳与阳离子型沥青乳液混合构成, 它区别于以汽油为溶剂型氯丁橡胶沥青防水涂料（油性防水涂料）氯丁橡胶沥青涂料，无毒、无味、不可燃、无环境污染。 外观：深棕色乳状液；粘度：0.25（Pa.S）；含固量：不小于43%；耐热性 （80C .5h ）无变化： 粘结力不小于0.2Mpa；不透水性（动水压0.1~0.2 Mpa 0.5h ）不透水；耐碱性：在饱和的Cal（Oh）2 熔液中浸15d 表面无变化；抗裂性（基层裂缝宽度 < 2mm涂膜不裂；涂膜干燥时间表干不大于4h，实干，不大于24h 防水层作法（基础及墙面平整）：1）基层上刷一层涂料，待表面不粘手后； 2）边刷涂料边铺贴第一层玻纤布，待表面不粘手后； 3）刷一层涂料覆盖，待表面不粘手后； 4）刷面层涂料或再铺贴第二层玻纤布。玻璃丝布要求及施工方法： 1）玻璃丝布要求密实度好、韧性好，一般使用8X 8; 2）玻璃丝布铺贴时，搭接长度不少于5cm； 3）铺贴第二层时，其接缝必须与第一层错开20c m以上。 （二）丙纶卷材防水防水层作法（基础清理修整找平后） 1 、施工操作程序： 验收基层（找平层）一清扫基层（找平层）—制备粘接胶一处理复杂部位f铺贴复合卷材f检验复合卷材施工质量f保护层施工f验收。 2、按要求配制好粘接胶置水泥粘接剂：按体积， 3 份水+6份425#普通硅酸盐 水泥+1 份107或801 建筑胶，混合搅拌均匀。 3、复合卷材施工： 复合卷材施工前必须找平层验收合格后、含水率在30~50%时即可进行防水 层施工。 （1）复杂部位处理防水层施工前，应按图纸要求做好复杂部位（阴角、阳角、冲洗管、穿墙管等）的附加层，复杂部位的附加层用复合卷材、水泥胶或聚氨酯胶处理粘接。
