Danfoss丹佛斯液位传感器AKS 4100的工作原
理
全新的灵活性和度
AKS 4100 液位传感器为您带来全新的灵活性和度。结合 TDR 导向雷达技术，传感器可完全适用于工业制冷 - 可靠。
所有传感器的安装都非常便捷，灵活性高。无需现场校准，您可在现场轻松调节探头长度。
特点和优势
任何液位情况或制冷剂类型（包括氨和二氧化碳），均可轻松调试
提供电缆或同轴（护套）套管
高度准确性

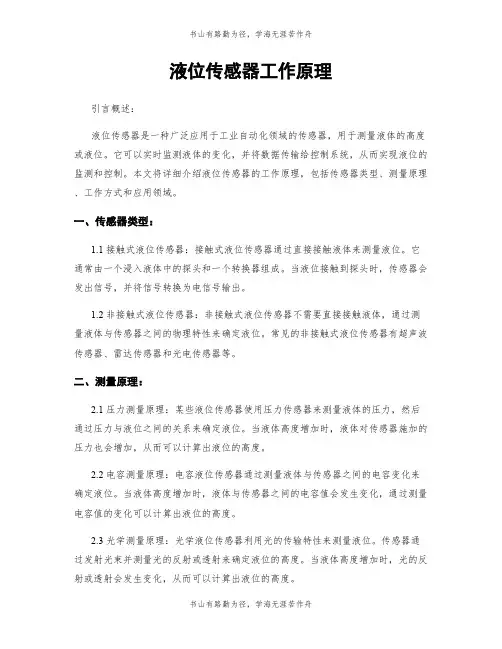

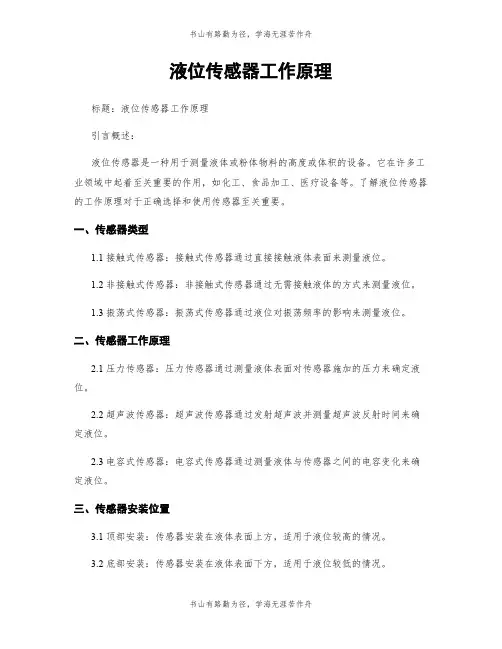

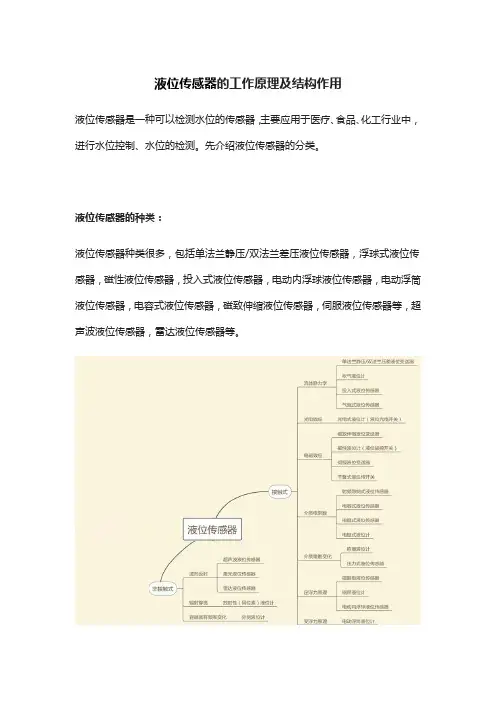

Danfoss丹佛斯液位传感器AKS 4100工作原理
用静压测量原理:当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压强公式为:Ρ = ρ .g.H + Po式中:
P :变送器迎液面所受压强
ρ:被测液体密度
g :当地重力加速度
Po :液面上大气压
H :变送器投入液体的深度
同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，
使传感器测得压力为:ρ .g.H ，显然，通过测取压强 P ，可以得到液位深度。
功能特点:
◆稳定性好，满度、零位长期稳定性可达 0.1%FS/ 年。在补偿温度 0 ~ 70 ℃范围内，温度飘移低于 0.1%FS ，在整个允许工作温度范围内低于 0.3%FS 。
◆具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时送器会自动限流在 35MA 以内。
◆固态结构，无可动部件，高可靠性，使用寿命长。
◆安装方便、结构简单、经济耐用。
主要技术参数:
工艺:扩散硅陶瓷电容蓝宝石电容任选。分体式一体式可选，量程:0---0.5---200米，输出: 4---20mA (2线制)供电: 7.5---36VDC 推荐24VDCCBM-2100/CBM-2700投入式静压液位计可靠防腐并带有陶瓷测量单元的探头，用于净水、污水及盐水的物位测量。GY500投入分体式液位变送器采用扩散硅压阻芯体,316全不锈钢结构，壳体采用隔离防爆设计,该投入式液位计主要适用于河流、地下水位、水库、水塔及容器等的液位测量与控制。电路采用信号隔离放大，截频干扰设计(抗干扰能力强，防雷击)过压保护，限流保护，抗冲击，防腐等设计。]主要技术参数:b]测量介质: 水油等液体压力类型: 表压、绝压(没有要求默认表压)] b]量程: 0~300m中间量程任选综合精度: 0.1%FS 输出信号: 4~20mA(二线制)、0~5V、1~5V、0~10V(三线制) 供电电压: 12~36VDC 介质温度: -30~60℃环境温度: -40~85℃零点温漂移: ≤±0.05%FS℃量程温度漂移: ≤±0.05%FS℃补偿温度: 0~70℃安全过载: 150%FS极限过载: 200%FS采样频率: ≤2ms负载能力:(电流型)250~1425Ω(电压型)≥2KΩ密封等级: IP68 长期稳定性能: 0.1%FS/年振动影响: 在机械振动频率20Hz~1000Hz内，输出变化小于0.1%FS 机械连接(螺纹接口): 投入式(潜入式)]产品尺寸(mm):b] 投入分体式液位变送器
⊙选用美国进口的高精度、隔离式敏感组件，性能可靠
⊙表压或绝压测量
⊙量程宽:1mH2O~200mH2O
⊙输出:4~20mA或0~5V
⊙电源电压:24VDC(12~36VDC)，mV 输出型为恒流1.5mADC 或恒压12VDC 供电
⊙精度高，优于0.2%F.S
⊙100%防水防潮，防护等级IP68
⊙完备的电路功能，调校方便
红外线传感器工作原理和技术参数 人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。其中红光的波长范围为～μm；紫光的波长范围为～μm。比紫光光波长更短的光叫紫外线，比红光波长更长的光叫红外线 最广义地来说，传感器是一种能把物理量或化学量转变成便于利用的电信号的器件，红外传感器就是其中的一种。随着现代科学技术的发展，红外线传感器的应用已经非常广泛，下面结合几个实例，简单介绍一下红外线传感器的应用。 人体热释电红外传感器和应用介绍 被动式热释电红外探头的工作原理及特性： 一般人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。人体发射的10UM左右的红外线通过菲尼尔滤光片增强后聚集到红外感应源上。红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，电后续电路经检验处理后即可产生报警信号。 1)这种探头是以探测人体辐射为目标的。所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。 2)为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲尼尔滤光片，使环境的干扰受到明显的控制作用。 3)被动红外探头，其传感器包含两个互相串联或并联的热释电元。而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。 4)一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。 5)菲尼尔滤光片根据性能要求不同，具有不同的焦距（感应距离），从而产生不同的监控视场，视场越多，控制越严密。 在电子防盗、人体探测器领域中，被动式热释电红外探测器的应用非常广泛，因其价格低廉、技术性能稳定而受到广大用户和专业人士的欢迎。 红外线遥控鼠标器中的传感器 在机械式鼠标器底部有一个露出一部分的塑胶小球,当鼠标器在操作桌面上移动时，小球随之转动，在鼠标器内部装有三个滚轴与小球接触，其中有两个分别是X轴方向和Y轴方向滚轴，用来分别测量X轴方向和Y轴方向的移动量，另一个是空轴，仅起支撑作用。拖动鼠标器时，由于小球带动三个滚轴转动，X轴方向和Y轴方向滚轴又各带动一个转轴（称为译码轮）转动。译码轮(见图1)的两侧分别装有红外发光二极管和光敏传感器，组成光电耦合器。光敏传感器内部沿垂直方向排列有两个光敏晶体管A和B，如图2所示。由于译码轮有间隙，故当译码轮转动时，红外发光二极管发出的红外线时而照在光敏传感器上，时而被阻断，从而使光敏传感器输出脉冲信号。光敏晶体管A和B被安放的位置使得其光照和阻断的时间有差异，从而产生的脉冲A和脉冲B有一定的相位差，利用这种方法，就能测出鼠标器的拖动方向 照相机中的红外线传感器――夜视功能 红外夜视，就是在夜视状态下，数码摄像机会发出人们肉眼看不到的红外光线去照亮被拍摄的物体，关掉红外滤光镜，不再阻挡红外线进入CCD，红外线经物体反射后进入镜头进行成像，这时我们所看到的是由红外线反射所成的影像，而不是可见光反射所成的影像，即此时可拍摄到黑暗环境下肉眼看不到的影像。索尼数码摄像机首创了红外线夜视摄影功能，能够在全黑环境下进行拍摄，甚至连肉眼也不能分辨清楚的物体，现在也可以清晰地拍摄下来。这种夜视的特点是可以在完全没有光线的条件下进行拍摄，但由于采用的是红外摄影，无法进行彩色的还原，所以拍摄出来的画面是单色的，影像会变绿。不久之后，索尼又推出了拥有超级红外线夜视摄功能的数码摄像机，红外线功能的慢速快门为2段选择，超级红外线夜摄功能的慢速快门为自动调节，可以获得更好的影像效果。举一个大家都见过的例子，在美国空袭伊拉克时，
一、温度传感器热电阻的应用原理 温度传感器热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。 1．温度传感器热电阻测温原理及材料 温度传感器热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。温度传感器热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用甸、镍、锰和铑等材料制造温度传感器热电阻。 2．温度传感器热电阻的结构
（1）精通型温度传感器热电阻工业常用温度传感器热电阻感温元件（电阻体）的结构及特点见表2-1-11。从温度传感器热电阻的测温原理可知，被测温度的变化是直接通过温度传感器热电阻阻值的变化来测量的，因此，温度传感器热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。为消除引线电阻的影响同般采用三线制或四线制，有关具体内容参见本篇第三章第一节.
（2）铠装温度传感器热电阻铠装温度传感器热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，如图2-1-7所示，它的外径一般为φ2~φ8mm，最小可达φmm。 与普通型温度传感器热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。 （3）端面温度传感器热电阻端面温度传感器热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面，其结构如图2-1-8所示。它与一般轴向温度传感器热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。 （4）隔爆型温度传感器热电阻隔爆型温度传感器热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场
温度传感器工作原理 温度传感器temperature transducer，利用物质各种物理性质随温度变化的规律把温度转换为可用输出信号。温度传感器是温度测量仪表的核心部分，品种繁多。按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。现代的温度传感器外形非常得小，这样更加让它广泛应用在生产实践的各个领域中，也为我们的生活提供了无数的便利和功能。 温度传感器有四种主要类型：热电偶、热敏电阻、电阻温度检测器（RTD）和IC温度传感器。IC温度传感器又包括模拟输出和数字输出两种类型。 1.热电偶的工作原理当有两种不同的导体和半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为TO，称为自由端(也称参考端)或冷端，则回路中就有电流产生，如图2-1(a)所示，即回路中存在的电动势称为热电动势。这种由于温度不同而产生电动势的现象称为塞贝克效应。与塞贝克有关的效应有两个：其一，当有电流流过两个不同导体的连接处时，此处便吸收或放出热量(取决于电流的方向)，称为珀尔帖效应；其二，当有电流流过存在温度梯度的导体时，导体吸收或放出热量(取决于电流相对于温度梯度的方向)，称为汤姆逊效应。两种不同导体或半导体的组合称为热电偶。热电偶的热电势EAB(T，T0)是由接触电势和温差电势合成的。接触电势是指两种不同的导体或半导体在接触处产生的电势，此电势与两种导体或半导体的性质及在接触点的温度有关。温差电势是指同一导体或半导体在温度不同的两端产生的电势，此电势只与导体或半导体的性质和两端的温度有关，而与导体的长度、截面大小、沿其长度方向的温度分布无关。无论接触电势或温差电势都是由于集中于接触处端点的电子数不同而产生的电势，热电偶测量的热电势是二者的合成。当回路断开时，在断开处a，b之间便有一电动势差△V，其极性和大小与回路中的热电势一致，如图2-1(b)所示。并规定在冷端，当电流由A流向B时，称A为正极，B为负极。实验表明，当△V 很小时，△V与△T成正比关系。定义△V对△T的微分热电势为热电势率，又称塞贝克系数。塞贝克系数的符号和大小取决于组成热电偶的两种导体的热电特性和结点的温度
霍尔电流传感器电源消耗电流计算方案 霍尔电流传感器由于具有精度高、线性好、频带宽、响应快、过载能力强和无插入损耗等诸多优点，因而被广泛应用于变频器、逆变器、电源、电焊机、变电站、电解电镀、数控机床、微机监测系统、电网监控系统和需要隔离检测的大电流、电压等各个领域中。霍尔传感器需用到直流电源供电才可正常工作，在做产品设计时需要考虑其功率消耗，本文基于传统的霍尔电流传感器，精确计算其电流消耗，并利用LTspice软件进行仿真，所推导的理论计算公式可为产品设计提供参考。 霍尔电流传感器工作原理 从工作原理上，霍尔电流传感器可以分为霍尔开环电流传感器和霍尔闭环电流传感器。 ●霍尔开环电流传感器 图1 霍尔开环电压传感器的工作原理 霍尔传感器的磁芯使用软磁材料，原边电流产生磁场通过磁芯聚磁，在磁芯切开一个均匀的切口，磁芯气隙处磁感应强度与原边电流成正比，霍尔元件两端感应到的霍尔电压的大小与原边电流及流过霍尔元件电流的乘积成正比，霍尔电压经过放大后作为传感器的输出。其输出关系式满足： VOUT=K*IP*IHall 其中K为固定的常数，其大小通常与磁芯的尺寸，材料性质，气隙开口的宽度，以及处理电路的放大倍数有关。 ●霍尔闭环电流传感器的工作原理： 闭环电流传感器在开环的基础上增加了反馈线圈，霍尔元件两端感应到的霍尔电流经过放大后控制后端的三极管电路产生补偿电流，补偿电路流过缠绕在磁芯上的线圈，产生的磁场与原边电流产生的磁场方向相反，当磁芯气隙处的磁场强度补偿为0时，传感器的输出满足IS=IP/KN,其中KN为补偿线圈的匝数。
图2 霍尔闭环电压传感器的工作原理 传感器的功耗计算 ●开环电流传感器的功耗计算 对于开环电流传感器，因为其输出信号为电压，所以其功耗相对较为稳定。通常霍尔电流传感器的电流设计为采用正负电源供电，其额定输出电压一般为几伏，一般不超过10伏。输出端对负载的要求一般为大于10KΩ，所以流过负载的电流一般小于1个mA。通常开环传感器的电流消耗小于15mA。电流消耗主要是霍尔元件消耗的电流，流入霍尔元件两端的电流通常要求小于20mA，LEM 的产品霍尔电流通常在10mA左右。另外在调压支路还有几mA的电流消耗。这样开环传感器的电流消耗可以维持在十几mA的水平内，通常说明书上标的都是不超过15mA。 ●闭环电流传感器的功耗计算 闭环传感器输出信号为电流，其功耗相对于开环传感器多很多，下面以LF 205-S为例来分析闭环电流传感器的电流消耗。 图3为LF 205-S的原理示意 图4为LF205-S原理图
温度传感器的应用及原理 温度测量应用非常广泛，不仅生产工艺需要温度控制，有些电子产品还需对它们自身的温度进行测量，如计算机要监控CPU的温度，马达控制器要知道功率驱动IC的温度等等，下面介绍几种常用的温度传感器。 温度是实际应用中经常需要测试的参数，从钢铁制造到半导体生产，很多工艺都要依靠温度来实现，温度传感器是应用系统与现实世界之间的桥梁。本文对不同的温度传感器进行简要概述，并介绍与电路系统之间的接口。 热敏电阻器 用来测量温度的传感器种类很多，热敏电阻器就是其中之一。许多热敏电阻具有负温度系数(NTC)，也就是说温度下降时它的电阻值会升高。在所有被动式温度传感器中，热敏电阻的灵敏度(即温度每变化一度时电阻的变化)最高，但热敏电阻的电阻/温度曲线是非线性的。表1是一个典型的NTC热敏电阻器性能参数。 这些数据是对Vishay-Dale热敏电阻进行量测得到的，但它也代表了NTC热敏电阻的总体情况。其中电阻值以一个比率形式给出(R/R25)，该比率表示当前温度下的阻值与25℃时的阻值之比，通常同一系列的热敏电阻器具有类似的特性和相同电阻/温度曲线。以表1中的热敏电阻系列为例，25℃时阻值为10KΩ的电阻，在0℃时电阻为28.1KΩ，60℃时电阻为4.086KΩ；与此类似，25℃时电阻为5KΩ的热敏电阻在0℃时电阻则为 14.050KΩ。 图1是热敏电阻的温度曲线，可以看到电阻/温度曲线是非线性的。
虽然这里的热敏电阻数据以10℃为增量，但有些热敏电阻可以以5℃甚至1℃为增量。如果想要知道两点之间某一温度下的阻值，可以用这个曲线来估计，也可以直接计算出电阻值，计算公式如下： 这里T指开氏绝对温度，A、B、C、D是常数，根据热敏电阻的特性而各有不同，这些参数由热敏电阻的制造商提供。 热敏电阻一般有一个误差范围，用来规定样品之间的一致性。根据使用的材料不同，误差值通常在1%至10%之间。有些热敏电阻设计成应用时可以互换，用于不能进行现场调节的场合，例如一台仪器，用户或现场工程师只能更换热敏电阻而无法进行校准，这种热敏电阻比普通的精度要高很多，也要贵得多。 图2是利用热敏电阻测量温度的典型电路。电阻R1将热敏电阻的电压拉升到参考电压，一般它与ADC的参考电压一致，因此如果ADC的参考电压是5V，Vref 也将是5V。热敏电阻和电阻串联产生分压，其阻值变化使得节点处的电压也产生变化，该电路的精度取决于热敏电阻和电阻的误差以及参考电压的精度。
半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。 半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。
浅谈电流检测方式 一、检测电阻+运放 优势： 成本低、精度较高、体积小 劣势： 温漂较大，精密电阻的选择较难，无隔离效果。 分析： 这两种拓扑结构，都存在一定的风险性，低端检测电路易对地线造成干扰；高端检测，电阻与运放的选择要求高。 检测电阻，成本低廉的一般精度较低，温漂大，而如果要选用精度高的，温漂小的，则需要用到合金电阻，成本将大大提高。运放成本低的，钳位电压低，而特殊工艺的，则成本上升很多。 二、电流互感器CT/电压互感器PT 在变压器理论中，一、二次电压比等于匝数比，电流比为匝数比的倒数。而CT和PT就是特殊的变压器。基本构造上，CT的一次侧匝数少，二次侧匝数多，如果二次开路，则二次侧电压很高，会击穿绕阻和回路的绝缘，伤及设备和人身。PT相反，一次侧匝数多，二次侧匝数少，如果二次短路，则二次侧电流很大，使回路发热，烧毁绕阻及负载回路电气。 CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。它的工作原理和变压器相似。也称作TA 或LH（旧符号）工作特点和要求： 1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。 2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。 3、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
4、变换的准确性。 PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。电磁式电压互感器的工作原理和变压器相同。也称作TV或YH（旧符号）。 工作特点和要求： 1、一次绕组与高压电路并联。 2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。 3、二次绕组有一点直接接地。 4、变换的准确性 模块型霍尔电流传感器 模块型霍尔电流传感器分开环模式与闭环模式。 开环模式又称为直接测量式霍尔电流传感器，输入为电流，输出为电压。这种方式的优点是结构简单，测量结果的精度和线性度都较高。可测直流、交流和各种波形的电流。但它的测量范围、带宽等受到一定的限制。在这种应用中，霍尔器件是磁场检测器，它检测的是磁芯气隙中的磁感应强度。电流增大后，磁芯可能达到饱和；随着频率升高，磁芯中的涡流损耗、磁滞损耗等也会随之升高。这些都会对测量精度产生影响。当然，也可采取一些改进措施来降低这些影响，例如选择饱和磁感应强度高的磁芯材料；制成多层磁芯；采用多个霍尔元件来进行检测等等。 开环模式的结构原理见下图 根据检测量程的需求，一般分为以下两种绕线模式，左图为小量程的结构图，右图为大量程的结构图。 闭环模式又称为零磁通模式或磁平衡模式，其输入与输出端均为电流信号。原理见下图
温度传感器工作原理 1.引脚★ ●GND接地。 ●DQ为数字信号输入\输出端。 ●VDD为外接电源输入端（在寄生电源接线方式时接地） 2.与单片机的连接方式★ 单线数字温度传感器DS18B20与单片机连接电路非常简单，引脚1接地（GND），引脚3（VCC）接电源+5V，引脚2（DQ）接单片机输入\输出一个端口，电压+5V和信号线（DQ）之间接有一个4.7k的电阻。 由于每片DS18B20含有唯一的串行数据口，所以在一条总线上可以挂接多个DS18B20芯片。 外部供电方式单点测温电路如图★ 外部供电方式多点测温电路如图★ 3.DS18B20的性能特点 DS18B20温度传感器是美国DALLAS半导体公司最新推出的一种改进型智能温度传感器。与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现9~12位的数字值读数方式。DS18B20的性能特点如下： ●独特的单线接口仅需要一个端口引脚进行通信。 ●多个DS18B20可以并联在唯一的三线上，实现多点组网功能。 ●不需要外部器件。 ●在寄生电源方式下可由数据线供电，电压围为3.0~5.5V。 ●零待机功耗。
●温度以9~12位数字量读出 ●用户可定义的非易失性温度报警设置。 ●报警搜索命令识别并标识超过程序限定温度（温度报警条件）的器件。 ●负电压特性，电源极性接反时，温度计不会因发热而烧毁，只是不能正常工作。 4.部结构 .DS18B20采用3脚PR—35封装或8脚SOIC封装，其部结构框图★ 64位ＲＯＭ的位结构如图★◆。开始８位是产品类型的编号；接着是每个器件的唯一序号，共有４８位；最后８位是前面５６位的ＣＲＣ检验码，这也是多个DS18B20可以采用单线进行通信的原因。非易失性温度报警触发器ＴＨ和ＴＬ，可通过软件写入用户报警上下限数据。 MSB LSB MSB LSB MSB LSB DS18B20温度传感器的部存储器还包括一个高速暂存RAM和一个非易失性的可电擦除的E2PROM。 高速暂存RAM的结构为9字节的存储器，结构如图★。前2字节包含测得的温度信息。第3和4字节是TH和TL的拷贝，是易失的，每次上电复位时被刷新。第5字节为配置寄存器，其容用于确定温度值的数字转换分辨率，DS18B20工作时按此寄存器中的分辨率将温度转化为相应精度的数值。该字节各位的定义如图★，其中，低5位一直为1；TM是测试模式位，用于设置DS18B20在工作模式还是在测试模式，在DS18B20出厂时，该位被设置为0，用户不要去改动；R0和R1决定温度转化的精度位数，即用来设置分辨率，其定义方法见表★ 高速暂存RAM的第6、7、8字节保留未用，表现为全逻辑1。第9字节是前面所有8
毕节学院
第一章绪论 ? 1.1引言 ?宇宙间的任何物体只要其温度超过零度就能产生红 外辐射，事实上同可见光一样，其辐射能够进行折射和反 射，这样便产生了红外技术，利用红外光探测器因其独有 的优越性而得到广泛的重视，并在军事和民用领域得到了 广泛的应用。军事上，红外探测用于制导、火控跟踪、警 戒、目标侦查、武器热瞄准器、舰船导航等；在民用领域， 广泛应用与工业设备监控、安全监视、救灾、遥感、交通 管理以及医学诊断技术等。红外探测就是用仪器接受被探 测物发出或者反射的红外线，从而掌握被测物所处位置的 技术。作为红外探测系统的核心期间，红外传感器（也称 为红外探测器）的研究成为一个热点。
第二章红外传感器控制的理论依据? 2.1红外传感器概念 ?定义：红外传感器（也称为红外探测器）是能将红外辐射能转换成电能的光敏器件。 ? 2.22红外传感系统分类 ?红外传感系统是用红外线为介质的测量系统，按照功能能够分成五类： ?1）辐射计，用于辐射和光谱测量； ?2）搜索和跟踪系统，用于搜索和跟踪红外目标，确定其空间位置并对它的运动进行跟踪； ?3）热成像系统，可产生整个目标红外辐射的分布图像； ?4）红外测距和通信系统； ?5）混合系统，是指以上各类系统中的两个或者多个的组合。 ? 2.23红外光简介 ?红外光是太阳光谱的一部分，红外光的最大特点就是具有光热效应，辐射热量，它是光谱中最大光热效应区。红外光一种不可见光，与所有电磁波一样，具有反射、折射、散射、干涉、 吸收等性质。红外光在真空中的传播速度为3×108m/s。红外光在介质中传播会产生衰减，在金 属中传播衰减很大，但红外辐射能透过大部分半导体和一些塑料，大部分液体对红外辐射吸收非 常大。 ?不同的气体对其吸收程度各不相同，大气层对不同波长的红外光存在不同的吸收带。红外辐射的物理本质是热辐射。物体的温度越高，辐射出来的红外线越多，红外辐射的能量就越强。研究发 现，太阳光谱各种单色光的热效应从紫色光到红色光是逐渐增大的，而且最大的热效应出现在红 外辐射的频率范围内，因此人们又将红外辐射称为热辐射或热射线。
霍尔电流传感器工作原理 1、直放式（开环）电流传感器（CS系列） 当原边电流I P流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压V S精确的反映原边电流I P。一般的额定输出标定为4V。 2、磁平衡式（闭环）电流传感器（CSM系列） 磁平衡式电流传感器也称补偿式传感器，即原边电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，其补偿电流Is精确的反映原边电流Ip，从而使霍尔器件处于检测零磁通的工作状态。 具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动功率管并使其导通，从而获得一个补偿电流Is。这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起到指示零磁通的作用，此时可以通过Is来测试Ip。当Ip变化时，平衡受到破坏，霍尔器件有信号输出，即重复上述过程重新达到平衡。被测电流的任何变化都会破坏这一平衡。一旦磁场失去平衡，霍尔器件就有信号输出。经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。从磁场失衡到再次平衡，所需的时间理论上不到1μs，这是一个动态平衡的过程。因此，从宏观上看，次级的补偿电流安匝数在任何时间都与初级被测电流的安匝数相等。 3、霍尔电压（闭环）传感器（VSM系列）
霍尔电压传感器的工作原理与闭环式电流传感器相似，也是以磁平衡方式工作的。原边电压VP通过限流电阻Ri产生电流，流过原边线圈产生磁场，聚集在磁环内，通过磁环气隙中霍尔元件输出信号控制的补偿电流IS流过副边线圈产生的磁场进行补偿，其补偿电流IS精确的反映原边电压VP。 4、交流电流传感器（A-CS系列） 交流电流传感器主要测量交流信号灯电流。是将霍尔感应出的交流信号经过AC-DC及其他转换，变为0～4V、0～20mA（或4～20mA）的标准直流信号输出供各种系统使用。
pt100温度传感器原理 PT100是一个温度传感器,是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围. 电阻式温度检测器(RTD,Resistance Temperature Detector)是一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟著上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。大部分电阻式温度检测器是以金属作成的,其中以白金(Pt)作成的电阻式温度检测器,最为稳定－耐酸碱、不会变质、相当线性...,最受工业界采用。 PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度
因此白金作成的电阻式温度检测器,又称为PT100。 1：V o=2.55mA ×100(1+0.00392T)=0.255+T/1000 。 2：量测V o时,不可分出任何电流,否则量测值会不準。电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为 2.55mA,使得量测电压V如箭头所示为0.255+T/1000。其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。6V齐纳二极体的作用如7.2V 齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为 2.55V。其后差动放大器之输出为
光电检测技术与应用 论文 题目：红外测距传感器的工作原理及使用 院系：机电工程学院 班级：测控xxxx 完成日期：2017/5/6 小组：第x组 小组成员：xxxxxxxxxx 红外测距传感器的工作原理及使用 摘要： 利用光的反射性质，将光学系统与电路系统相结合可以制作避障传感器，通过单片机的控制，可以完成智能车在运行过程中，对障碍物的处理。避障传感器基本原理：利用物体的反射性质。在一定范围内，如果没有障碍物，发射出去的红外线，因为传播距离越远而逐渐减弱，最后消失。如果有障碍物，红外线遇到障碍物，被反射到达传感器接收头。传感器检测到这一信号，就可以确认正前方有障碍物，并送给单片机，单片机进行一系列的处理分析，协调车轮或者舵机工作，完成躲避障碍物的动作。 关键字：光电检测技术、智能车、测距、红外测距传感器、单片机 一、引言 光电检测作为光学与电子学相结合而产生的一门新兴检测技术，主要包括光信息获取、光电变换、光信息测量以及测量信息的智能化处理等，具有精度高、速度快、距离远、容量大、非接触、寿命长、易于自动化和智能化等优点，在国民经济各行业中得到了迅猛的发展和广泛的应用，如光扫描、光跟踪测量，光纤测量，激光测量，红外测量，图像测量，微光、弱光测量等，是当前最主要和最具有潜力的光电信息技术。
二、光电检测技术的概念 光电检测技术是光学与电子学相结合而产生的一门新兴检测技术。它主要利用电子技术对光学信号进行检测，并进一步传递、储存、控制、计算和显示。光电检测技术从原理上讲可以检测一切能够影响光量和光特性的非电量。它可通过光学系统把待检测的非电量信息变换成为便于接受的光学信息，然后用光电探测器件将光学信息量变换成电量，并进一步经过电路放大、处理，以达到电信号输出的目的。然后采用电子学、信息论、计算机及物理学等方法分析噪声产生的原因和规律，以便于进行相应的电路改进，更好地研究被噪声淹没的微弱有用信号的特点与相关性，从而了解非电量的状态。微弱信号检测的目的是从强噪声中提取有用信号，同时提高测系统输出信号的信噪比。 光电检测技术的系统机构比较简单，分为信号的处理器，受光器，光源。在实际检测过程中，受光器在获得感知信号后，就会被反映为不同形状、颜色的信号，同时根据这些器件所处在的不同位置，就能够将他分为反射型与透过型的两种比较的模式。光电检测的媒介光应当是自然的光，例如白炽灯或者萤光灯。特别是随着这些技术的发展，光电技术也取得的非常好发展。由于投光器在发出光后，会以不一样的方式触摸这些被检测物中，直到照射到检测系统中的受光器中，同时受光器在此刺激下，会产生一定量的电流，这就是我们常说的光敏性的原件，实际生活中应用比较广泛的有三极管、二极管。 三、光电检测技术的应用 智能车方面的应用、家庭扫地机器人方面的应用:利用光的反射性质，将光学系统与电路系统相结合可以制作避障传感器，通过单片机的控制，可以完成智能车在运行过程中，对障碍物的处理。避障传感器基本原理：利用物体的反射性质。在一定范围内，如果没有障碍物，发射出去的红外线，因为传播距离越远而逐渐减弱，最后消失。如果有障碍物，红外线遇到障碍物，被反射到达传感器接收头。传感器检测到这一信号，就可以确认正前方有障碍物，并送给单片机，单片机进行一系列的处理分析，协调车轮或者舵机工作，完成躲避障碍物的动作。 四、常用光电检测器件：红外测距传感器 原理：其输出为电压数值，通过公式L?=?(6762/(9-X))-4可计算出小车与障碍物之间的距离。
霍尔电流传感器基于磁平衡式霍尔原理，根据霍尔效应原理，从霍尔元件的控制电流端通人电流Ic，并在霍尔元件平面的法线方向上施加磁场强度为B 的磁场，那么在垂直于电流和磁场方向（即霍尔输出端之间），将产生一个电势VH，称其为霍尔电势，其大小正比于控制电流I。下面就让艾驰商城小编对霍尔电流传感器提高精度的方法来一一为大家做介绍吧。 霍尔电流传感器提高量精度、首先在安装接线、即时标定校准和使用工作环境考虑外，还需要通过以下方法来进行提高： 1、原边导线应放置于传感器内孔中心，尽可能不要放偏; 2、原边导线尽可能完全放满传感器内孔，不要留有空隙; 3、需要测量的电流应接近于传感器的标准额定值ipn，不要相差太大。如条件所限，手头仅有一个额定值很高的传感器，而欲测量的电流值又低于额定值很多，为了提高测量精度，可以把原边导线多绕几圈，使之接近额定值。例如当用额定值100a的传感器去测量10a的电流时，为提高精度可将原边导线在传感器的内孔中心绕十圈（一般情况，np=1;在内孔中绕一圈，np=2;……;绕九圈，np=10，则np×10a=100a与传感器的额定值相等，从而可提高精度）; 4、当欲测量的电流值为ipn/10的时，在25℃仍然可以有较高的精度。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城https://www.doczj.com/doc/2313401529.html,/
温度传感器： DS18B20是DALLAS公司生产的一线式数字温度传感器，具有3引脚TO－92小体积封装形式；温度测量范围为－55℃～＋125℃,可编程为9位～12位A/D转换精度，测温分辨率可达0.0625℃，被测温度用符号扩展的16位数字量方式串行输出；其工作电源既可在远端引入，也可采用寄生电源方式产生；多个DS18B20可以并联到3根或2根线上，CPU只需一根端口线就能与诸多DS18B20通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。以上特点使DS18B20非常适用于远距离多点温度检测系统。 2 DS18B20的内部结构 DS18B20内部结构如图1所示，主要由4部分组成：64位ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器。DS18B20的管脚排列如图2所示，DQ为数字信号输入／输出端；GND为电源地；VDD为外接供电电源输入端（在寄生电源接线方式时接地，见图4）。 ROM中的64位序列号是出厂前被光刻好的，它可以看作是该DS18B20的地址序列码，每个DS18B20的64位序列号均不相同。64位ROM的排的循环冗余校验码（CRC=X8＋X5＋X4＋1）。ROM的作用是使每一个DS18B20都各不相同，这样就可以实现一根总线上挂接多个DS18B20的目的。 图1 DS18B20的内部结构
图2DS18B20的管脚排列 DS18B20中的温度传感器完成对温度的测量，用16位符号扩展的二进制补码读数形式提供，以0.0625℃/LSB形式表达，其中S为符号位。例如＋125℃的数字输出为07D0H，＋25.0625℃的数字输出为0191H，－25.0625℃的数字输出为FF6FH，－55℃的数字输出为FC90H。 温度值高字节 高低温报警触发器TH和TL、配置寄存器均由一个字节的EEPROM组成，使用一个存储器功能命令可对TH、TL或配置寄存器写入。其中配置寄存器的格式如下： R1、R0决定温度转换的精度位数：R1R0=“00”，9位精度，最大转换时间为93.75ms；R1R0=“01”，10位精度，最大转换时间为187.5ms；R1R0=“10”，11位精度，最大转换时间为375ms；R1R0=“11”，12位精度，最大转换时间为750ms；未编程时默认为12位精度。 高速暂存器是一个9字节的存储器。开始两个字节包含被测温度的数字量信息；第3、4、5字节分别是TH、TL、配置寄存器的临时拷贝，每一次上电复位时被刷新；第6、7、8字节未用，表现为全逻辑1；第9字节读出的是前面所有8个字节的CRC码，可用来保证通信正确。 3 DS18B20的工作时序 DS18B20的一线工作协议流程是：初始化→ROM操作指令→存储器操作指令→数据传输。其工作时序包括初始化时序、写时序和读时序，如图3（a）（b）（c）所示。
霍尔电流传感器的种类及工作原理 1.简介 霍尔电流传感器可以分为很多种，如果按照原理可以分为开环霍尔电流传感器（Open Loop Hall Effect）和闭环霍尔电流传感器(Close Loop Hall Effect)。基于开环原理的电流传感器结构简单，可靠性好，过载能力强，体积较小，但也有很多缺点，如温度影响大，精度低，反应时间不够快，频带宽度窄等。而闭环霍尔电流传感器等特点是精度高，响应快，频带宽，但同时也有缺点，即过载能力差，体积较大，工艺比较复杂，同时价格也偏高。 1原理图如下： 开环原理霍尔电流传感器示意图 闭环原理霍尔电流传感器示意图 2 霍尔电流传感器的工作原理 霍尔电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。 1图片来自PAS 网站
2.1 电流传感 器的输出信号 2当原边导线经过电 流传感器时，原边电流IP 会产生磁力线，原边磁力 线集中在磁芯气隙周围， 内置在磁芯气隙中的霍尔 电片可产生和原边磁力线 成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式：IS*NS= IP*NP。其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS —副边圈匝数；NP / NS—匝数比，一般取NP=1。 电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS 一般小，只有10~400mA。如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。 2.2 电流传感器供电电压V A V A指电流传感器的供电电压，它必须在传感器所规定的范围内。超过此范围，传感器不能正常工作或可靠性降低。另外，传感器的供电电压V A又分为正极供电电压V A+和负极 供电电压V A-。要注意单相供电的传感器，其供电电压V Amin是双相供电电压V Amin 的2倍，所以其测量范围要高于双相供电的传感器。 2.3 测量范围Ipmax 测量范围指电流传感器可测量的最大电流值，测量范围 一般高于标准额定值I 。 2.4霍尔电流传感器工作原理 霍尔电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。它有两种工作方式，即磁平衡式和直式。霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、（次级线圈）和放大电路等组成。 直放式电流传感器（开环式）：当电流通过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。这一信号经信号放大器放大后直接输出，一般的额定输出标定为4V。 磁平衡式电流传感器（闭环式）：磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈，电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态。当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式： IS* NS= IP*NP。（其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比，一般取NP=1。）磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。当与Ip 2董高峰《浅析霍尔电流传感器的应用》
空调温度传感器为负温度系数热敏电阻，简称NTC，其阻值随温度升高而降低，随温度降低而增大。25℃时的阻值为标称值。NTC常见的故障为阻值变大、开路、受潮霉变阻值变化、短路、插头及座接触不好或漏电等，引起空调CPU检测端子电压异常引起空调故障。空调常用的NTC有室内环温NTC、室内盘管NTC、室外盘管NTC等三个，较高档的空调还应用外环温NTC、压缩机吸气、排气NTC等。NTC在电路中主要有如图一所示两种用法，温度变化使NTC阻值变化，CPU端子的电压也随之变化，CPU根据电压的变化来决定空调的工作状态。本文附表为几种空调的NTC参数。室内环温NTC作用：室内环温NTC 根据设定的工作状态，检测室内环境的温度自动开停机或变频。定频空调使室内温度温差变化范围为设定值+1℃，即若制冷设定24℃时，当温度降到23℃压缩机停机，当温度回升到25℃压缩机工作；若制热设定24℃时，当温度升到25℃压缩机停机，当温度回落到23℃压缩机工作。值得说明的是温度的设定范围一般为15℃—30℃之间，因此低于15℃的环温下制冷不工作，高于30℃的环温下制热不工作。变频空调根据设定的工作温度和室内温度的差值进行变频调速，差值越大压缩机工作频率越高，因此，压缩机启动以后转速很快提升。室内盘管NTC 室内盘管制冷过冷（低于+3℃）保护检测、制冷缺氟检测；制热防冷风吹出、过热保护检测。空调制冷30分钟自动检查室内盘管的温度，若降温达不到20℃则自动诊断为缺氟而保护。若因某些原因室内盘管温度降到+3℃以下为防结霜也停机（过冷）制热时室内盘管温度底于32℃内风机不吹风（防冷风），高于52℃外风机停转，高于58℃压缩机停转（过热）；有的空调制热自动控制内风机风速；有的空调自动切换电辅热变频空调转速控制等。室外盘管NTC 制热化霜温度检测，制冷冷凝温度检测。制热化霜是热泵机一个重要的功能，第一次化霜为CPU定时（一般在50分钟），以后化霜则由室外盘管NTC控制（一般为—11℃要化霜，+9℃则制热）。制冷冷凝温度达68℃停压缩机，代替高压压力开关的作用；变频制冷则降频阻止盘管继续升温。外环温NTC 控制室外风机的转速、冬季预热压缩机等。排气NTC 使变频压缩机降频，避免外机过热，缺氟检测等。吸气NTC 控制制冷剂流量，有步进电机控制节流阀实现。故障分析室内外盘管NTC损坏率最高，故障现象也各种各样。室内外盘管NTC由于位处温度不断变化及结露或高温的环境，所以其损坏率较高。主要表现在电源正常而整机不工作、工作短时间停机、制热时外机正常内风机不运转、外风机不工作或异常停转，压缩机不启动，变频效果差，变频不工作，制热不化霜等。化霜故障可代换室外盘管NTC或室外化霜板。在电源正常而空调不工作时也要查室内环温NTC；空调工作不停机或达不到设定温度停机，也要先查室内环温NTC；变频空调工作不正常也会和它有关。因室内环温NTC若出现故障会使得CPU错误地判断室内环温而引起误动作。室内环温NTC损坏率不是很高。
1 概述 随着时代的不断进步,人们对自己所处环境的安全性提出了更高的要求,尤其是在家居安全方面,不得不时刻留意那些不速之客?现在很多小区都安装了智能报警系统,因而大大提高了小区的安全程度,有效保证了居民的人身财产安全?由于红外线是不可见光,有很强的隐蔽性和保密性,因此在防盗?警戒等安保装置中得到了广泛的应用?此外,在电子防盗?人体探测等领域中,被动式热释电红外探测器也以其价格低廉?技术性能稳定等特点而受到广大用户和专业人士的欢迎? 目前国内使用的各类防盗?保安报警器基本都是以超声波?主动式红外发射/接收以及微波等技术为基础?而这里所设计的被动式红外报警器则采用了美国的传感元件——热释电红外传感器?这种热释电红外传感器能以非接触形式检测出人体辐射的红外线,并将其转变为电压信号,同时,它还能鉴别出运动的生物与其它非生物?热释电红外传感器既可用于防盗报警装置,也可以用于自动控制?接近开关?遥测等领域?用它制作的防盗报警器与目前市场上销售的许多防盗报警器材相比,具有如下特点: ●不需要用红外线或电磁波等发射源? ●灵敏度高?控制范围大? ●隐蔽性好,可流动安装?
2 热释电红外传感器的原理特性 热释电红外传感器和热电偶都是基于热电效应原理的热电型红外传感器?不同的是热释电红外传感器的热电系数远远高于热电偶,其内部的热电元由高热电系数的铁钛酸铅汞陶瓷以及钽酸锂?硫酸三甘铁等配合滤光镜片窗口组成,其极化随温度的变化而变化?为了抑制因自身温度变化而产生的干扰该传感器在工艺上将两个特征一致的热电元反向串联或接成差动平衡电路方式,因而能以非接触式检测出物体放出的红外线能量变化并将其转换为电信号输出?热释电红外传感器在结构上引入场效应管的目的在于完成阻抗变换?由于热电元输出的是电荷信号,并不能直接使用因而需要用电阻将其转换为电压形式该电阻阻抗高达104MΩ,故引入的N沟道结型场效应管应接成共漏形式即源极跟随器来完成阻抗变换?热释电红外传感器由传感探测元?干涉滤光片和场效应管匹配器三部分组成?设计时应将高热电材料制成一定厚度的薄片,并在它的两面镀上金属电极,然后加电对其进行极化,这样便制成了热释电探测元?由于加电极化的电压是有极性的,因此极化后的探测元也是有正?负极性的? 图1是一个双探测元热释电红外传感器的结构示意图?使用时D端接电源正极,G 端接电源负极,S端为信号输出?该传感器将两个极性相反?特性一致的探测元串接在一起,目的是消除因环境和自身变化引起的干扰?它利用两个极性相反?大小相等的干扰信号在内部相互抵消的原理来使传感器得到补偿?对于辐射至传感器的红外辐射,热释电传感器通过安装在传感器前面的菲涅尔透镜将其聚焦后加至两个探测元上,从而使传感器输出电压信号? 制造热释电红外探测元的高热电材料是一种广谱材料,它的探测波长范围为0.2~2 0μm?为了对某一波长范围的红外辐射有较高的敏感度,该传感器在窗口上加装了一块
