施工总平面图设计
一．施工总平面图的设计内容
1．拟建建筑物、构筑物位置、平面轮廓；2．施工用地范围、围墙、入口、道路的位置；3．资源仓库和堆场；
4．钢筋、木材等加工场地；
5．取土及弃土位置；
6．大型机械设备的位置（塔吊的回转范围）；7．管理和生活用临时房屋；
8．供电、给水、排水等管线和设施；
9．安全、消防设施；
10．永久性、半永久性坐标的位置；
11．山区建筑场地的等高线；
12．特殊图例、方向标志、比例尺等。
二．施工总平面图的设计依据
施工总平面图的设计依据包括：
1．勘查设计资料；
2．施工部署和主要工程施工方案；
3．施工总进度计划；
4．施工场地情况；
5．调查收集到的地区资料；
6．资源需要量表
7．工地业务量计算
8．有关参考资料等。
三．施工总平面图的设计原则
1．根据施工部署、施工方案、进度计划、区域划分，分阶段进行布置；2．生产区、生活区、办公区相对独立的原则；
3．尽可能缩短运距、减少二次搬运、减少占地；
4．有利于减少扰民、环境保护和文明施工；
5．尽量利用已有设施或先行施工的成品，使临时工程投入最少；
6．充分考虑劳动保护、职业健康、安全与消防。
四．施工总平面图的设计步骤
施工总平面图的设计步骤是：
1．设置大门，引入场外道路
2．布置大型机械
3．布置仓库、堆场
4．布置加工厂
5．布置内部临时运输道路
6．布置临时房屋
7．布置临时水电管管网和其他动力设施
8．绘制图例
五．施工总平面图设计要点
1．设置大门，引入场外道路
施工现场一般至少考虑设置两个以上大门。有永久性铁路的建筑，可提前修建为工程服务，但应恰当确定起点和进场位置，考虑转弯半径和坡度限制，有利于施工场地的利用。当采用汽车运输时，道路设置应与加工厂、仓库的位置要求一致，场内场外道路连接适当，符合标准要求。当采用水路运输时，卸货码头不应少于两个，宽度不应小于2.5m；江河距工地较近时，可在码头附近布置主要加工厂和仓库。
2．布置大型机械设备
布置塔吊时，应考虑其覆盖范围、可吊物件的运输和堆放；布置混凝土泵的位置时，应考虑至泵管的输送距离、混凝土罐车行走方便。
3．布置仓库、堆场
一般应接近使用地点，其纵向宜与交通线路平行，货物装卸需要时间长的仓库应远离路边。
4．布置加工厂
总的指导思想是应使材料和构件的运输量小，有关联的加工厂适当集中。
5．布置内部临时运输道路
提前修建永久性道路的路基和简单路面为施工服务；临时道路要把仓库、加工厂、堆场和施工点贯穿起来。按货运量大小设计又行环行干道或单行支线。道路末端要设置回车场。路面要硬化。尽量避免临时道路与铁路、塔轨交叉；若必须交叉；其交叉角宜为直角，至少应大于30°。
6．布置临时房屋
1）尽可能利用已建的永久性房屋为施工服务，如不足，再修建临时房屋。临时房屋应尽量利用可装拆的活动房屋。有条件的应使生活办公区和施工区相对独立。现场无条件时，现场只设置办公用房。
2）全工地行政管理用房宜设在全工地入口处或场外。
3）作业人员宿舍宜一般宜设在场外，并避免设在不利于健康的地方。作业人员用的生活福利设施，宜设在人员较集中的地方，或设在出入必经之处。
4）食堂宜布置在生活区，也可视条件设在施工区与生活区之间。为减少临时建筑，也可采用送餐制。
7．布置临时水电管线网和其他动力设施
临时总变电站应设在高压线进入工地处，避免高压线穿过工地。
临时水池、水塔应设在用水中心和地势较高处。管网一般沿道路布置，供电线路应避免与其他管道设在同一侧。要将支线引到所有使用地点。
8．绘制图例
正式施工总平面图按正式绘图规则、比例、规定代号和规定线条绘制，把设计的各类内容一一标绘在图上，标明图例，附必要的说明（或另纸）。正式的施工总平面图随其他施工组织设计内容一起报批和管理。
设计说明 一.工程概况 1.1工程名称： 1.2建设单位： 1.3项目位于： 二.设计依据 2.1国家及地方颁发的有关工程建设的各类规范、规定与标准 2.2甲方（）与乙方（）签定的委托合同 2.3甲方认可的景观规划设计方案及初步设计文件 2.4甲方提供的本工程建筑总平及其它相关设计资料 三.设计深度 3.1按照《建筑工程设计文件编制深度的规定》中施工图设计深度及园林绿化设计规范的 有关要求的设计深度 四.技术说明 4.1本工程总平面图与分区平面图设计标高采用绝对标高值，园建单体及立、剖设计采用 相对标高值；其±0.00相对绝对标高值，详见各图中附注；本工程设计绝对标高为 甲方提供的标高值 4.2本工程设计中除标高以米（m）为单位外，其余尺寸均以毫米（mm）为单位 4.3本工程设计中所指距地高度均指离开完成面的高度 4.4其它相关专业（结构、水、电等）的配合，应于室外环境工程施工前由甲方负责组织 相关专业施工图设计，经本设计单位会审通过后方可施工 4.5本工程所用的各类设备（给排水、机电等）应在本工程室外环境工程施工之前由甲方 负责组织相关的设备技术施工图，经本设计单位会审通过后，由厂家或安装单位派专 人赴现场配合室外环境工程施工 五.基础及构造措施 5.1所有建筑物及构筑物的基础垫层采用C15混凝土，如遇基础的设计底标高不能落在持 力层上，必须除去非持力层，用砂夹石回填并分层夯实（分层厚度≤300），压实系数≥0.95；如遇膨胀土地基时，除去膨胀土，用砂夹石换填并分层夯实（分层厚度≤300），换填至基底标高（压实系数≥0.95），换填后地基的承载力必须满足150Kpa 5.2连续的地面混凝土垫层应设置纵横向缩缝，纵向缩缝采用平头缝, 其间距6-12m，横 向缩缝采用假缝,其间距为3-6m，缝宽5-20mm, 深度宜为垫层厚度的1/3，面层与垫层对齐；连续的路面垫层沿纵向宜设置伸缝，其间距采用20-30m，缝宽20-30mm，缝内填沥青类材料，沿缝两侧的混凝土边缘应局部加强 5.3本次园林设计如涉及到有关建筑结构顶板（底板）及围护结构，本设计如无特殊指明， 则其有关构造做法及措施参照建筑施工图设计 5.4本工程所有砖基础部分用M10水泥砂浆、MU10页岩砖（240×115×53）砌筑；砌砖部 分用M5水泥砂浆、MU7.5页岩砖砌筑 5.5排水沟： 5.5.1砖砌排水沟用M5水泥砂浆、MU7.5页岩砖砌筑 5.5.2排水沟如遇填土，沟底C15混凝土垫层下应加铺50-70mm粒径卵石（或碎石） 一层夯入土中 5.5.3排水沟与勒脚交接处设变形缝，缝宽30mm灌建筑嵌缝油膏，深50mm 5.5.4每30-40m设变形缝，缝宽30mm灌建筑嵌缝油膏
施工总平面图布置原则：1．满足施工进度、方法、工艺流程及施工组织的需求，平面布置合理、紧凑，尽可能减少施工用地。2．合理组织运输，保证场内道路畅通，运输方便，各种材料能按计划分期分批进场，避免二次搬运，充分利用场地。3．因地制宜划分施工区域的和临时占用场地，且应满足施工流程的要求，减少各工种之间的干扰。4．在保证施工顺利进行的条件下，降低工程成本，可能减少临时设施搭设，尽可能利用施工现场附近的原有建筑物作为施工临时设施。5．施工现场临时设施的布置，应方便生产和生活，办公用房靠近施工现场，福利设施应在生活区范围之内。6．施工平面布置应符合主管部门相关规定和建设单位安全保卫、消防、环境保护的要求。施工方案主要内容：施工方法的确定、施工机具的选择、施工顺序的确定，还应包括季节性措施、四新技术措施以及结合市政公用工程特点和由施工组织设计安排的、工程需要所应采取的相应方法与技术措施等方面的内容。重点分项工程、关键工序、季节施工还应制定专项施工方案 工程竣工报告1．由施工单位编制，在工程完工后提交建设单位。2．在施工单位自行检查验收合格基础上，申请竣工验收。3．工程竣工报告应含主要内容：(1)工程概况；(2)施工组织设计文件；(3)工程施工质量检查结果；(4)符合法律法规及工程建设强制性标准情况；(5)工程施工履行设计文件情况；(6)工程合同履约情况 招标附表(1)拟投入主要施工设备表；(2)拟配备本项目的试验和检测仪器设备表；(3)劳动力计划表；(4)计划开、竣工日期和施工进度网络图（或横道图）；(5)施工总平面图；(6)临时用地表。 分包安全(1)实行总承包的项目，安全控制由总承包方负责，分包方服从总承包方的管理。总承包方对分包方的安全生产责任包括：审查分包方的安全施工资格和安全生产保证体系，不应将工程分包给不具备安全生产条件的分包方；在分包合同中应明确分包方安全生产责任和义务；对分包方提出安全要求，并认真监督，检查；对违反安全规定冒险蛮干的分包方，应令其停工整改；总承包方应统计分包方的伤亡事故，按规定上报，并按分包合同约定协助处理分包方的伤亡事故。(2)分包方安全生产责任应包括：分包方对本施工现场的安全工作负责，认真履行分包合同规定的安全生产责任；遵守总承包方的有关安全生产制度，服从总承包方的安全生产管理，及时向总承包方报告伤亡事故并参与调查，处理善后事宜。沥青路面施工质量检测与验收项目：压实度、厚度、弯沉值、平整度、宽度、中线高程、横坡、井框与路面的高差等八项 夹渣。初灌混凝土量不够，造成初灌后埋管深度太小或导管根本就没有进入混凝土；(2)混凝土灌注过程拔管长度控制不准，导管拔出混凝土面；(3)混凝土初凝和终凝时间太短，或灌注时间太长，使混凝土上部结块，造成桩身混凝土夹渣；(4)清孔时孔内泥浆悬浮的砂粒太多，当混凝土冲破沉积砂层时，部分砂粒及浮渣被包人混凝土内 1．围护结构变形明显加剧。2．支撑轴力突然增大。3．围护结构或止水帷幕出现渗漏。4．开挖暴露出的基底出现明显异常。包括黏性土时强度明显偏低或砂性土层时水位过高造成开挖施工困难时。5．围护结构发生异常声响。6．边坡出现失稳征兆时。1．验收批：（由监理工程师组织施工单位项目专业质量（技术）负责人等进行验收） (1)主控项目的质量经抽样检验合格；(2) 一般项目中的实测（允许偏差）项目抽样检验的合格率应达到80%，且超差点的最大偏差值应在允许偏差值的1.5倍范围内；(3)主要工程材料的进场验收和复验合格，试块、试件检验合格；(4)主要工程材料的质量保证资料以及相关试验检测资料齐全、正确；具有完整的施工操作依据和质量检查记录。 2．分项工程 (1)分项工程所含的验收批质量验收全部合格； (2)分项工程所含的验收批的质量验收记录应完整、正确；有关质量保证资料和试验检测资料应齐全、正确。 3．分部（子分部）工程：（总监理工程师组织施工单位项目负责人和项目技术、质量负责人等进行验收） (1)分部（子分部）工程所含分项工程的质量验收全部合格；(2)质量控制资料应完整；(3)分部（子分部）工程中，地基基础处理、桩基基础检测、梁板混凝土强度、混凝土抗渗抗冻、预应力混凝土、回填压实等的检验和抽样检测结果应符合本规范规定；(4)外观质量验收应符合要求。 4．单位（子单位）工程 (1)单位（子单位）工程所含分部（子分部）工程的质量验收全部合格；(2)质量控制资料应完整；(3)单位（子单位）工程所含分部（子分部）工程有关安全及使用功能的检测资料应完整；(4)主体结构试验检测、抽查结果以及使用功能试验应符合相关规范规定； (5)外观质量验收应符合要求。 一、施工质量保证计划内容：1、明确质量目标2、确定管理体系与组织机构3、质量管理措施4、质量控制流程
1．图纸目录 2.设计说明 主要技术经济指标表 这些表可列在总平面布置图上。 3.总平面布置图 一、城市坐标网、场地建筑坐标网、坐标值 二、场地四界的城市坐标和场地建筑坐标（或注尺寸）。 三、建筑物、构筑物（人防工程、化粪池等隐蔽工程以虚线表示）定位的场地建筑坐标（或相互关系尺寸）、名称（或编号）、室内标高及层数； 四、拆除旧建筑的范围边界、相邻单位的有关建筑物、构筑物的使用性质、耐火等级及层数 五、道路、铁路和明沟等的控制点（起点、转折点、终点等）的场地建筑坐标（或相互关系尺寸）和标高、坡向箭头、平曲线要素等； 六、指北针、风玫瑰； 七、建筑物、构筑物使用编号时，列“建筑物、构筑物名称编号表； 八、说明栏内。尺寸单位、比例、城市坐标系统和高程系统的名称、城市坐标网与场地建筑坐标网的相互关系、补充图例、施工图的设计依据等． 4.竖向设计图 一、地形等高线和地物； 二、场地建筑坐标网、坐标值； 三、场地外围的道路、铁路、河渠或地面的关键性标高； 四、建筑物、构筑物的名称（或编号）、室内外设计标高(包括铁路专用线设计标高）； 五、道路、铁路和明沟的起点、变坡点、转折点和终点等的设计标高（道路在路面中、铁路在轨项、阴沟在沟项和沟底）、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性坐标．道路注明单面坡或双面坡； 六、挡土墙、护坡或土坡等构筑物的坡顶和坡脚的设计标高。 七、用高距0.10-0.50米的设计等高线表示设计地面起伏状况，或用坡向箭头表明设计地面坡向。 八、指北针； 九、说明栏内。尺寸单位、比例、高程系统的名称、补充图例等；
十、当工程简单，本图与总平面布置图可合并绘制．如路网复杂时，可按上述有关技术条件等内容，单独绘制道路平面图． 5.土方工程图 一、地形等高线、原有的主要地形、地物； 二、场地建筑坐标网、坐标值； 三、场地四界的城市坐标和场地建筑坐标（或注尺寸）； 四、设计的主要建筑物、构筑物； 五、高距为0.25-1.00米的设计等高线 六、20米x 20米或40米X 40米方格网，各方格点的原地面标高、设计标高、填挖高度、填区和挖区间的分界线、各方格土方量、总土方量； 七、土方工程平衡表； 八、指北针； 九、说明栏内。尺寸单位、比例、补充图例、坐标和高程系统名称、弃土和取土地点、运距、施工要求等； 十、本图亦可用其他方法表示，但应便于平整场地的施工 十一、场地不进行初平时可不出图，但在竖向设计图上须说明土方工程数量。如场地需进行机械或人工初平时，须正式出图． 6.管道综合图 一、绘出总平面布置图； 二、场地四界的场地建筑坐标（或注尺寸）； 三、各管线的平面布置、注明各管线与建筑物、构筑物的距离尺寸和管线的间距尺寸 四、场外管线接入点的位置及其城市和场地建筑坐标。 五、指北针； 六、当管线布置涉及范围少于三个设备专业时，在总平面布置蓝图上绘制草图，不正式出图。如涉及范围在三个或三个以上设备专业时，对干管干线进行平面综合，须正式出图；管线交叉密集的部分地点，适当增加断面图，表明管线与建筑物、构筑物、绿化之间以及合线之间的距离，并注明管道及地沟等的设计标高。 七、说明栏内：尺寸单位、比例、补充图例。 7.绿化布置图 一、绘出总干面布置图； 二、场地四界的场地建筑坐标（或注尺寸） 三、植物种类及名称、行距和株距尺寸、群栽位置范围、与建筑物、构筑物、道路或地上管线的距离尺寸、各类植物数量（列表或旁注）； 四、建筑小品和美化构筑物的位置、场地建筑坐标（或与建筑物、构筑物的
2.建筑设计 2.1 总平面设计 2.1.1总平面布置与各类用房关系 1办公楼建筑的主体部分宜有良好的朝向和日照。 2 办公区域内不宜建造职工住宅，若用地毗邻，应予分隔和分设独立出入口。 3 在同一基地内办公楼与公寓楼、旅馆楼共建，或建造以办公用房为主的综合楼，应根据使用功能不同，安排好主体建筑与附属建筑的关系，做到分区明确、布局合理、互不干扰。 4 总平面布置应合理安排好各种附属设施。 2.1.2建筑物的布局和间距要求 建筑物的布局和间距应综合考虑防火、日照、防噪、卫生等要求，具体见下。 1 建筑物之间的间距，应满足防火要求。 2 有日照要求的建筑，应符合当地规划部门制定的日照间距。 3 地震地区的建筑间距，一般应为两侧建筑主体部分平均高度的1.5倍。 4 建筑布局应有利于在夏季获得良好的自然通风，并防止冬季寒冷地区和多沙暴地区风寒的侵袭。 5 建筑物的间距还应满足安全防护、卫生、防爆等方面的要求。 2.1.3总平面设计 根据设计任务书所提供的建筑用地范围示意图1.1，可以看出该建筑物的南边和西边是主干道。根据办公楼的特点及场地条件，选择矩形平面形式。将主要的出入口放在主干道一边，以缩短人流出入的滞留时间；考虑到外部车辆的进入，建筑物四周可设一定数量的车位。拟建建筑物与已建建筑物之间的间距均在15-20米之间，符合规范要求。 建筑总平面图见建筑施工图01。
2.2 办公楼的分类 根据建筑高度，可将办公楼分为低层、多层、高层及超高层办公楼，具体划分见表2.1。 表2.1 办公楼建筑高度分类 2.2.2根据办公楼使用性质分类 根据办公楼使用性质，可将办公楼分为行政办公楼、专业性办公楼、出租写字楼及综合性办公楼，具体划分见表2.2。 表2.2 办公楼使用性质分类 2.3平面设计 建筑平面设计包括单个房间的设计及平面组合设计。 单个房间的设计是在整体建筑合理而适用的基础上，确定房间的面积、形状、尺寸以及门窗的大小和位置。 平面组合设计是根据各类建筑功能要求，抓住主要使用房间、辅助使用房间、交通联系部分的相互关系，结合基地环境及其它条件，采取不同的组合方式将各单个房间合理地组合起来。 2.3.1确定平面形状 影响建筑物的平面形状的因素主要包括建筑物的类型、建筑物的规模、场地条件、结构要求、技术条件等方面。
施工总平面图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求， 对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。 一、施工总平面图设计的内容 (一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。 (二)一切为全工地施工服务的临时设施的布置位置，包括： (1) 施工用地范围，施工用的各种道路; (2) 加工厂、制备站及有关机械的位置; (3) 各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置; (4) 行政管理房、宿舍、文化生活福利建筑等； (5) 水源、电源、变压器位置，临时给排水管线和供电、动力设 施； (6) 机械站、车库位置； (7) 一切安全、消防设施位置。 (三)永久性测量放线标桩位置 许多规模巨大的建筑项目，其建设工期往往很长。随着工程的进展，施工现场的面貌将不断改变。在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。 二、施工总平面图设计的原则
(1) 尽量减少施工用地，少占农田，使平面布置紧凑合理。 (2) 合理组织运输，减少运输费用，保证运输方便通畅。 (3) 施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。 (4) 充分利用各种永久性建筑物、构筑物和原有设施为施工服务, 降低临时设施的费用。 (5) 各种生产生活设施应便于工人的生产生活。 (6) 满足安全防火、劳动保护的要求。 三、施工总平面图设计的依据 (1) 各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。 (2) 建设地区的自然条件和技术经济条件。 ⑶建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。 (4) 各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。 (5) 各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。 四、施工总平面图的设计步骤 (一)场外交通的引入 设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。当大宗材料由铁路运来时，首先要解决铁路的引入问题；当大批材料是由水路运来时，应首先考虑原有码头的运用和是否增设专用码头问题；当大批材料是由公路运入工地时，由于汽车线路可以灵活布置，因此，一般先布置场内仓库和加工厂，然后再布置场外交通的引入。
建筑设计总说明 1.工程设计主要依据 (1)工程建设标准强制性条文房屋建筑部分 2013年版 (2)房屋建筑制图统一标准 GB/T 50001-2010 (3)建筑模数协调统一标准 GBJ 2-86 (4)民用建筑设计通则 GB 50352-2005 (5)建筑设计防火规范 GB50016-2006 (6)建筑采光设计标准 GB/T 50033-2001 二、工程概况 本次毕业设计是武昌首义大学教学楼设计，本项目是6层的现浇钢筋混凝土框架结构体系，占地面积约为976.7平方米，总建筑面积约为5860平方米。教学楼平面尺寸是19.2m×50m。每层楼的设计高度是3.8m,采用独立基础，室内地坪为±0.000m,室内外高差为0.45m.框架梁，柱，楼面，屋面板均为现浇。 三、设计标高 1、本工程设计标高±0.000相当绝对标高22.450m. 2、各层标注标高为建筑完成面标高，屋面标高为结构面标高。 3、本工程标高以米为单位，总平面尺寸以米为单位，其它尺寸以毫米为单位。 四、墙体工程 1外墙和内墙的墙皮距轴线距离见平面图； 2外墙是240mm厚灰沙砖，其他所有墙体都是240mm厚的蒸压粉煤灰加气混凝土砌块；3门窗洞口或较大的预留洞口均设过梁，具体位置及构造做法见结施； 4墙体防潮层：在室外地坪下60处做20厚1:2水泥砂浆防潮层，如埋土侧为室外，应刷1.5厚聚氨酯防水涂料（或其他防潮材料）； 5凡不同材料墙体连接处加钉200宽，0.8厚，孔眼宽9的钢板网以防抹灰开裂； 6卫生间等用水房间隔墙根浇筑150高C20素混凝土基座，宽度同墙厚。浇筑前楼板须清洗干净，使之与楼板严密。
施工现场总平面图绘制方法 一、施工总平面图的主要内容 1．建筑平面图上已建和拟建的地上和地下一切建筑物，构筑物和管线的位置或尺寸。 ２。测量放线标桩、地形等高线和取舍土地点。 3.移动式起重机的开行路线及垂直运输设施的位置. 4．材料、加工半成品、构件和机具的堆场。 5．生产、生活用临时设施.如搅拌站、高压泵站、钢筋棚、木工棚、仓库、办公室、供水管、供电线路、消防设施、安全设施、道路以及其他需搭建或建造的设施。 6。现场试验室。 7。必要的图例、比例尺、方向及风向标记。 二、设计步骤 1．绘制已有建筑物（构筑物）、道路和待建建筑物、确定施工现场区域、设置围墙。 2。确定起重机械的位置。 起重机械包括塔吊（有轨式、固定式）、井架、龙门架及汽车起重机械等几种。 塔吊的布置: １）塔吊的平面位置。主要取决于建筑物的平面形状和四周场地条件。 ２）有轨式塔吊:一般应在场地较宽的一侧设建筑物的长度方向 布置。布置方法有:设建筑物单侧布置、双侧布置和跨内布置三种. 固定式塔吊：一般布置在建筑物中心、或建筑物长边的中间。 2）塔吊的服务半径。 3)起吊高度(安全高度) 4）起吊重量（最远距离、最重构件） 3．确定搅拌站、加工棚和材料、构件堆场的位置;应尽量靠近使用地点或在起重机能力范围。 1）加工棚：建筑物四周
2）仓库和堆场的布置。 根据各施工阶段的需要和材料设备使用的先后顺序来进行布置、提高场地使用的周转效率. 3)搅拌站的位置应尽可能布置在垂直运输机械附近、以减少砼及砂浆的水平运距。 4.布置运输道路 1)尽可能利用原有道路; 2）满足消防要求、宽度不小于3。5m; 3)汽车单行道的最小宽度为3m. 5。布置临时设施：办公用房、工人宿舍、现场试验室、垃圾处理站等。 6.临时水、电线路。 1）临时供水的布置。 供水管网布置；管径大小计算。 2)临时供电的布置。 用电量和导线等计算:变电器、配电箱布置、安全架空距离 ７．设置图例、说明、指北针等；打印、出图 三、设计依据 １。规划图、总平面图、竖向布置图和地下设施布置图等. 2．工程建筑总工期、分期建设情况与要求 3．施工部署和主要单位工程施工方案 4．工程施工总进度计划 5。主要材料、构件和设备的供应计划及周转周期 6。主要材料、构件和设备的供货与运输方式 ７.各类临时设施的类别、数量等 四、设计原则 在满足现场施工条件下、布置紧凑、便于管理尽可能减少施工用地 1在满足施工顺利进行条件下、尽可能减少临时设施、减少施工用的管线、尽可能利用施工现场附近的原有建筑物作为施工临时用房、并利用永久性道路施
施工总平面图设计的内容及步骤 施工平面图对于每一个工程都十分重要,了解有关的基础知识能够帮助我们快速上手,今天给大家介绍施工总平面图设计里的那些事儿,还在迷糊的小白们可要认真学习啦！ 施工总平面图设计的内容 1）施工用地范围内的绘有等高线的地形地貌图.一般可利用设计文件中的平面布置图,当不能满足要求时应补测绘制. 2）一切地上、地下已有的房屋、构筑物及其它设施如公路、铁路、车站、码头、运输点及各种电力、供水、通讯管线等的位置和尺寸； 3）控制测量的放线标桩位置； 4）一切为工地施工服务的临时设施的位置和尺寸,包括： a)临时便道、便桥,从场外引入的铁路、公路和航道码头； b)机械设备的停放场地和维修车间； c)各种施工材料、半成品的堆放场地和仓库； d)水源、电源、变压器位置,临时供水管道和供热、供电线路、动力设施； e)施工管理机构、生产和生活设施的位置； f)一切安全、消防设施位置.
施工总平面图设计的步骤 1)收集、分析研究原始资料； 2)确定搅拌站和加工场地的位置、尺寸； 3)考虑仓库的位置,材料和半成品的合理堆放； 4)场外交通的引入及现场运输道路的布置,临时便道便桥的位置、长度、标准； 5)各种临时设施的布置； 6)临时水电管网及动力设施的布置； 7)安全、消防设施的布置. 施工总平面图设计的依据 1)自然条件和技术经济条件.自然条件包括施工区域的地形、地物（道路、桥梁、河流、池塘等）、气象、水文及工程地质等资料；技术经济条件包括当地的交通运输、水源、电源、物资资源、生产和生活基地情况； 2)工程结构设计的平面图及有关设计资料； 3)施工进度计划和主要工程的施工方案； 4)各种材料、半成品的供应计划和运输方式； 5)各类临时设施的性质、形式、面积和尺寸； 6)各类临时加工场地的规模和设备数量. 施工总平面图设计的原则
施工总平面图说明 1.为施工服务的一切临时设施； 2.永久、半永久性的坐标位置，取土和弃土位置。 3.原有地形和等高线，一切已有的地上、地下建筑物、构筑物、铁路、道路和各种管线等； 4.一切拟建的永久建筑物、构筑物、道路和管线； 施工总平面图设计步骤如下 (应该指出，以下各设计步骤不是截然分开、各自孤立进行的，而是互相联系，互相制约的，需要综合考虑、反复修正才能确定下来。) (一)场外交通的引入 当大量物资由公路运进现场时，由于公路布置较灵活，一般先将仓库、加工厂等生产性临时设施布置在最经济合理的地方，再布置通向场外的公路线。 (二)仓库与材料堆场的布置 当采用公路运输时，仓库的布置较灵活，一般中心仓库布置在工地中央或靠近使用的地方，也可以布置在靠近外部交通连接处。砂石、水泥、石灰、木材等仓库或堆场宜布置在施工对象附近，以免二次搬运。一般笨重设备应尽量放在车间附近，其他设备仓库可布置在外围或其他空地上。 (三)加工厂布置 一般应将加工厂集中布置在同一个地区，且多处于工地边缘。各种加工厂应与相应仓库或材料堆场布置在同一地区。 (四)布置内部运输道路 根据加工厂、仓库及各施工对象的相对位置，研究货物转运图，区分主要道路和次要道路。 1.在规划临时道路时，应充分利用拟建的永久性道路，提前修建永久性道路或者先修路基和简易路面做为施工所需的道路，以达到节约投资的目的。若地下管网的图纸尚未出全，而又必须采取先施工道路、后施工管网的顺序时，临时道路就不能完全建造在永久性道路的位置，而应尽量布置在无管网地区或扩建工程范围地段上，以免开挖管道沟时破坏路面。 2.道路应有两个以上进出口，道路末端应设置回车场，且尽量避免临时道路与铁路交叉；
现场管理 施工现场管理的目标是建立一个有序、文明、安全、环保的施工现场，管理要点包括： 1、根据施工组织总设计要求，按施工总平面图规划分阶段实施施工总平面布 置，并做好总平面图的管理。 2、对环境因素进行识别，掌握环境信息，采取应对措施，保证施工现场及周边环 境，材料、设备、成品保护得到有效控制。 3、建立和执行安全防范和治安管理制度，落实防范范围和责任，检查和救护系统 的适应性和有效性。 4、建立现场卫生防疫管理网络和责任系统，落实专人负责管理并检查职业健康服 务和救援的有效性。 5、制定施工活动中产生的废水、废气、废料的三废防治，或处理方案。 6、施工平面规划设计原则： a、平面布置科学、合理、施工场地占地面积少。 b、合理组织运输，减少二次搬运。 c、施工区域的划分和场地的临时占用应符合施工部署和施工流程的要求，减少 相互干扰。 d、充分利用现有建筑物和现有设施为项目施工服务，降低临时设施的建造费 用。 e、临时设施应方便生产和生活，办公区、生活区应与生产区分离设置。 f、符合节能、环保、安全、消防等要求。 7、施工平面图设计要点： a、设置大门，引入场外道路。施工现场宜设置两个以上大门，大门应考虑周边 路网情况，转弯半径和坡度限制，大门的高度和宽度，应满足车辆运输要求， 尽可能与加工场地、仓库的位置要求一致。 b、布置大型机械设备。布置塔吊时应考虑其覆盖范围，可吊物件的运输和堆放。 c、布置仓库堆场。尽可能接近使用场地，考虑交通线路，卸货时间长的仓库应 远离路边。 d、布置加工厂。有关联的加工厂地尽量集中，尽量减少二次搬运，减少运输量。 e、留置内部临时运输道路，保证材料运输、停放都不影响正常施工。 f、布置临时办公场所，尽量设置在工地入口处。 g、布置临时水电管网和动力设施，临时总变电站应设在高压线进入工地处，尽 量避免高压线穿过工地。但应有充分的蓄电能源装备。临时水池、水塔尽量 设在屋面，与消防用水可一并考虑。 h、要有系统的门禁和巡更报警装置。 i、施工平面图应与施工组织设计同时报批。
方案设计阶段的总平面设计容 (2) 一、设计说明书 (2) 二、设计图纸 (2) 初步设计阶段的总图设计容 (3) 一、设计说明书 (3) 1、设计依据及基础资料 (3) 2、场地概述 (3) 3、总平面布置 (4) 4、竖向设计 (4) 5、交通组织 (5) 二、设计图纸 (6) 1、区域位置图 (6) 2、总平面图 (6) 3、竖向布置图 (7) 施工图设计阶段的总平面设计容 (9) 一、图纸目录 (9) 二、设计说明书 (9) 三、总平面图 (9) 四、竖向布置图 (10) 五、土方图 (11) 六、管道综合图 (12) 七、绿化及建筑小品布置图 (13) 八、详图 (13) 九、设计图纸的增减 (13) 十、计算书 (13)
方案设计阶段的总平面设计容 一、设计说明书 1、概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及在竖向设计、交通住址、景观绿化、环境保护等方面所采取的具体措施。 2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建）方面的总体设想。 二、设计图纸 1、场地的区域位置、 2、场地的围（用地和建筑物角点的坐标和定位尺寸、道路红线）。 3、场地及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地需要保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况）。 4、场地拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。 5、拟建建筑物的名称、出入口位置、层数与设计标高以及地形复杂是主要道路、广场的控制标高。 6、指北针或风玫瑰图、比例。 7、根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设等。 一般情况下，做到以下深度即可满足常规要求： 场地区域位置图：大城市应包括城市位置的区域位置； 现状图：拟建主要的建筑物的名称、位置、层数与设计标高，控制标高。 场地外主要交通道路图：也可分为道路广场图和交通流线分析图； 绿化图：也可分为绿化布置图和路滑景观分析图； 竖向图、管网图（可以不做）
施工总平面图设计 一．施工总平面图的设计内容 1．拟建建筑物、构筑物位置、平面轮廓；2．施工用地范围、围墙、入口、道路的位置；3．资源仓库和堆场； 4．钢筋、木材等加工场地； 5．取土及弃土位置； 6．大型机械设备的位置（塔吊的回转范围）；7．管理和生活用临时房屋； 8．供电、给水、排水等管线和设施； 9．安全、消防设施； 10．永久性、半永久性坐标的位置； 11．山区建筑场地的等高线； 12．特殊图例、方向标志、比例尺等。 二．施工总平面图的设计依据 施工总平面图的设计依据包括： 1．勘查设计资料； 2．施工部署和主要工程施工方案；
3．施工总进度计划； 4．施工场地情况； 5．调查收集到的地区资料； 6．资源需要量表 7．工地业务量计算 8．有关参考资料等。 三．施工总平面图的设计原则 1．根据施工部署、施工方案、进度计划、区域划分，分阶段进行布置；2．生产区、生活区、办公区相对独立的原则； 3．尽可能缩短运距、减少二次搬运、减少占地； 4．有利于减少扰民、环境保护和文明施工； 5．尽量利用已有设施或先行施工的成品，使临时工程投入最少； 6．充分考虑劳动保护、职业健康、安全与消防。 四．施工总平面图的设计步骤 施工总平面图的设计步骤是： 1．设置大门，引入场外道路 2．布置大型机械 3．布置仓库、堆场
4．布置加工厂 5．布置内部临时运输道路 6．布置临时房屋 7．布置临时水电管管网和其他动力设施 8．绘制图例 五．施工总平面图设计要点 1．设置大门，引入场外道路 施工现场一般至少考虑设置两个以上大门。有永久性铁路的建筑，可提前修建为工程服务，但应恰当确定起点和进场位置，考虑转弯半径和坡度限制，有利于施工场地的利用。当采用汽车运输时，道路设置应与加工厂、仓库的位置要求一致，场内场外道路连接适当，符合标准要求。当采用水路运输时，卸货码头不应少于两个，宽度不应小于2.5m；江河距工地较近时，可在码头附近布置主要加工厂和仓库。 2．布置大型机械设备 布置塔吊时，应考虑其覆盖范围、可吊物件的运输和堆放；布置混凝土泵的位置时，应考虑至泵管的输送距离、混凝土罐车行走方便。 3．布置仓库、堆场
施工现场总平面布置 1 施工现场总平面布置原则 本工程场区较为平整，根据工程场地的特点及周围环境特性，现场平面布置应充分考虑各专业同时施工，各专业施工人员及机械众多等各种因素及施工需要，布置时考虑遵循的原则如下： 1、依据工程特点和各施工阶段要求，对施工现场实行分阶段布置和管理。 2、施工平面紧凑有序，按专业划分施工用地，尽量避免各专业用地交叉而造成的相互干扰。在满足土建、机电安装、装修等施工条件下，合理布置，方便各种施工材料存放以及方便组织场内运输，以便于全面管理。 3、合理布置塔吊和施工电梯，利用场内施工道路，合理布置材料堆放场，减少运输费用及场内二次搬运。 4、动态管理的原则，根据不同的施工阶段进行动态的平面布置与管理。 5、合理布设施工临时用水、用电线路，保证工程顺利施工。 6、施工平面布置尽量减少对周围环境的破坏。 2施工总平面布置方案 2.1现场办公设施布置 1、办公用房 根据招标图纸及现场踏勘，施工现场办公区布置在施工场区东南侧红线内（具体位置由业主确定），包括一栋两层彩钢板房办公楼、停车场、厕所等设施。办公楼内设置包括总承包办公室、业主办公室、监理单位办公室、会议室等。办公室内统一配备办公桌椅和文件柜，并配备电脑、打印机、复印机、 页脚内容1
传真机等办公设施，会议室内配备拼装式长型会议桌，满足现场会议需要。 2、办公区域场地绿化 为了更好地体现我公司的形象，在办公区域内设置旗台、花坛、绿地，以营造办公环境。 3、办公区域形象设计标准 （1）编制说明 我公司现场工作须经业主同意之后方可实施，本工程实施过程中的有关公开性文字，我公司将充分尊重业主意见，有关事项均须事先征得业主同意。 （2）现场形象工作计划 1）保证行政办公用品及对外交流手段统一 2）保证现场临建的标准、统一 3）保证员工着装的统一 （3）阶段性现场形象工作计划安排 现场围墙外墙面按业主及我公司的要求间隔书绘业主宣传词、我公司宣传词、徽标。 施工脚手架搭设完成后，其外围统一用绿色密目网封闭，既起到了防尘安全作用又有良好的外观效果。随着施工进度，视条件在恰当位置悬挂本工程广告布或树立广告牌，其上书写工程名称以及建设单位、设计单位、监理单位、总承包商名称等。 2.2生活设施布置 1、本工程专业分项较多，施工工期较为紧张，施工人数高峰期约300人。根据我单位以往的施工经验， 页脚内容2

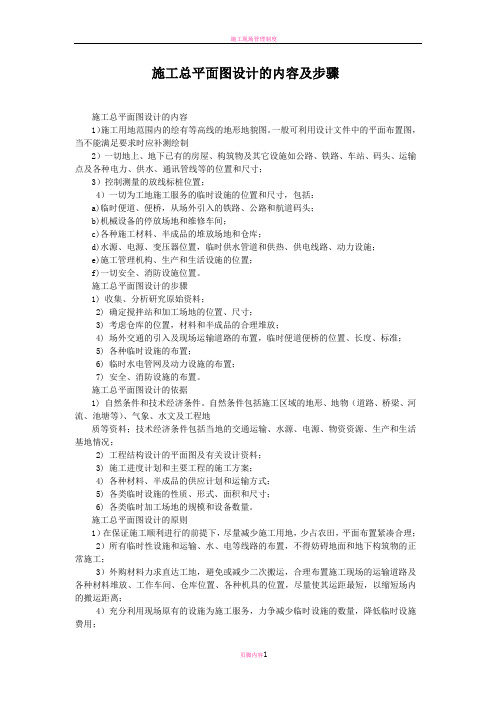

施工总平面图设计的内容及步骤 施工总平面图设计的内容 1）施工用地范围内的绘有等高线的地形地貌图。一般可利用设计文件中的平面布置图，当不能满足要求时应补测绘制 2）一切地上、地下已有的房屋、构筑物及其它设施如公路、铁路、车站、码头、运输点及各种电力、供水、通讯管线等的位置和尺寸； 3）控制测量的放线标桩位置； 4）一切为工地施工服务的临时设施的位置和尺寸，包括： a)临时便道、便桥，从场外引入的铁路、公路和航道码头； b)机械设备的停放场地和维修车间； c)各种施工材料、半成品的堆放场地和仓库； d)水源、电源、变压器位置，临时供水管道和供热、供电线路、动力设施； e)施工管理机构、生产和生活设施的位置； f)一切安全、消防设施位置。 施工总平面图设计的步骤 1) 收集、分析研究原始资料； 2) 确定搅拌站和加工场地的位置、尺寸； 3) 考虑仓库的位置，材料和半成品的合理堆放； 4) 场外交通的引入及现场运输道路的布置，临时便道便桥的位置、长度、标准； 5) 各种临时设施的布置； 6) 临时水电管网及动力设施的布置； 7) 安全、消防设施的布置。 施工总平面图设计的依据 1) 自然条件和技术经济条件。自然条件包括施工区域的地形、地物（道路、桥梁、河流、池塘等）、气象、水文及工程地 质等资料；技术经济条件包括当地的交通运输、水源、电源、物资资源、生产和生活基地情况； 2) 工程结构设计的平面图及有关设计资料； 3) 施工进度计划和主要工程的施工方案；
