1、编制依据
1.1编制依据
1.1.1《中华人民共和国职业病防治法》
20xx年国家主席令第60号；
1.1.2《中华人民共和国放射性污染防治
法》20xx年国家主席令第6号；
1.1.3《放射性同位素与射线装置安全和防
护条例》20xx年国务院第449号令；
1.1.4《放射性同位素与射线装置安全许可
管理办法》20xx年国家环保总局令第31号；
1.1.5《关于γ射线探伤装置的辐射安全要求》20xx年国家环保总局8号文件；
1.1.6《放射工作人员职业健康管理办法》20xx年卫生部令第55号；
1.1.7《放射工作卫生防护管理办法》20xx 年卫生部令第17号；
1.1.8《电离辐射防护与辐射源安全基本标准》GB18871-2002；
1.1.9《工业γ射线探伤放射卫生防护标准》GBZ132-2002；
1.1.10《工业X射线探伤放射卫生防护标准》GBZ117-2006；
编制说明
本工业射线探伤辐射防护与安全措施，以结合我国现行相关法律、法规及辐射防护与安
全的基本标准及技术标准要求进行编制。
2、适用范围
2.1本措施明确了放射工作人员、工业射线探伤装置及辐射源和射线探伤工作场所的辐射防护安全要求及辐射防护的安全措施。
2.2本措施适用于华电珙县电厂2×600MW 工程2#机组及脱硫工程工业X、γ射线探伤工作过程中的操作与辐射防护。
3、辐射安全防护的基本原则
3.1辐射实践的正当性，即辐射实践具有正当理由，获得的利益超过付出的代价。
3.2辐射防护的最优化，即辐射照射应保持在可合理达到的尽可能低的水平，避免一切不必要的照射。
3.3个人剂量限值，即在实施辐射实践的正
当化和辐射防护的最优化的同时，运用剂量限值对个人受照加以限制。
4、放射工作人员的防护
4.1放射防护培训
（1）放射防护培训是为了提高放射工作人员对放射安全重要性的认识，增强防护意识，掌握防护技术，最大限度地减少不必要的照射，避免事故发生，保障工作人员和公众的健康与安全必要措施。
（2）国家法律法规要求对放射就业前必须接受放射防护培训，经考试合格之后才有资格参加相应的工作，就业后必须每2年一次定期进行辐射防护知识培训，使之掌握必要的防护知识。
4.2严格遵守操作规程
（1）工业射线探伤工作时，必须严格遵守安全操作规程。
（2）工业射线探伤工作时不能脱离岗位，避免其他人员误照。
（3）坚持先示警再开机的操作程序，特别是多人在探伤室内配合操作一定要示警后再开机，以防误照。
（4）避免现场探伤时人员没有撤离到安全距离就曝光造成误照。
（5）定期对探伤进行保养、检修、坚持工作前检查制度。防止探伤机发生机械事故，造成人员误照事故。
4.3个人剂量监测工作
（1）工作场所的防护检测结果不可能完全真实反映放射工作人员所接受到的实际剂量，
只有通过个人剂量监测的数据才能真实反映放射工作人员实际受到的射线照射的量。
（2）通过个人剂量监测，我们可以有效地控制职业照射剂量，评价辐射防护效果，发现非预期辐射事件，准确记录事故情况下的人员受照剂量，并为职业病诊断的提供必要条件。
（3）凡接受个人剂量监测的放射工作人员在工作期间必须配戴当地卫生行政部门认可的个人剂量计。个人剂量计的测读周期一般为30天，也可视情况延长或缩短，但最长不得超90天。个人剂量计必须按监测机构统一规定佩戴在工作服指定位置，禁止随意拆开或损坏；严禁将个人剂量计在阳光下照射或故意在射线束内直接照射；个人剂量计应按规定更换，不得随意拖延时间或乱扔乱放。6、工业X射线探伤
机安全操作规程
6.1 X射线探伤机的安全操作程序
6.1.1通电前准备
（1）将电源线，电缆线插头分别和控制箱、机头、高压发生器及冷却系统等牢固连接，并使之接触良好。
（2）检查使用电源电压是否为220KV。
（3）控制箱可靠接地。
6.1.2通电后检查
接通电源后、控制箱面板上的电源指示灯亮，气绝缘的机头风扇转动，冷却系统开始工作。
6.1.3训机
严格按照该设备的特点和所需要的最高KV 值进行正常一步步训机。待训机正常完成后才
能进行后续工作。
6.1.4曝光准备
将设备的“KV”值、“mA”值（固定值不须调整）调到需要的值，时间调到预定位置，须预热2分钟。
6.1.5曝光
按下“高压”通开关，红灯亮，表示高压已接通，设备正常工作。
6.1.6曝光结束
每次工作结束后按1：1的时间比例让设备休息完成后（一般有警报提示声音）才能进行下次工作，严禁设备强行连续运行。
6.1.7曝光过程中，如发现异常，可按下高压断开关，切断高压，并分析原因后方可重新开机。
6.2工业X射线机操作注意事项
6.2.1 X射线操作人员应熟悉其性能，掌握操作知识，否则不得单独操作。
6.2.2 X射线机安置处的周围必须干燥，搬运或安放时应避免强烈振动。
6.2.3 X射线必须有可靠的接地，连接或拆除电缆时，应先切断电源。
6.2.4 X射线应定期进行检查和实验，X射线机在第一次使用或停放较长时间后再启用时，必须按规定进行一次X射线管的训机。
6.2.5 X射线机应尽量避免在强烈阳光曝晒下使用。
6.2.6在高处进行射线探伤应搭设工作平台，并采取防止射线机坠落的可靠措施。
7、工业γ射线探伤机安全操作规程
7.1γ射线探伤机的安全操作程序
7.1.1探伤人员需经过专业培训并取得《放射工作人员证》才能允许上岗，每次作业需2人以上在场操作。
7.1.2检查设备的安全锁、联锁装置、位置指示器、导源管有无变形、驱动装置是否灵活。
7.1.3检查导源管、驱动控制缆与主机的配合（长度、种类:75
Se、192
Ir、改造前后、原厂家）。
7.1.4源辫与控制缆阳接头的有效连接，S 通道连接时应注意阴、阳接头间距是否合适，阳接头是否包含在阴接头内、源辫弹簧是否有效。
7.1.5直通道主机必须在安全闭锁关闭情况下进行连接作业。
7.1.6准备工作完毕后打开安全锁，开锁时人员必须在驱动缆一侧操作，避免射线直接照射人体。
7.1.7放、收源时用力均匀、轻，且忌用力过猛，以免损坏齿轮、钢丝绳及源辫。
7.1.8射源收回设备后，先用辐射监测仪测量，当辐射水平降到正常值时方可关闭安全锁，并进行拆卸导管及驱动缆作业。
7.1.9作业结束后对探伤装置及周围环境进行辐射水平测量，合格后方可运输。
7.1.10将设备存入合格的源库或保险柜中，库房管理员在出入库时必须对设备表面进行辐射测量，并作好记录及保安工作。
7.2 γ射线探伤机常规保养及注意事项
7.2.1严禁带源私自拆卸主机进行维修。
7.2.2探伤主机要经常检查，看安全机构是否有效、可靠。
7.2.3在盘卷驱动缆之前，把驱动钢丝绳摇出约5cm，以免产生有害拉力，导致钢丝绳变形。7.2.4严禁用去污剂对主机通道进行去污，以免腐蚀机体及源辫（可用无水酒精去污）。
7.2.5探伤机及换源器不要长期存放在潮湿的环境里，也不要让沙土进入主机中，特别要注意潮湿环境的腐蚀。
7.2.6对驱动系统要经常保养，建议用柴油对钢丝绳进行清洗，不可用机油或黄油作润滑剂，驱动缆、导源管不使用时要盖好两端的
“封堵”。
7.2.7经常检查接头是否磨损，阴阳接头配合间隙是否合适，磨损严重时须由生产厂家更换。
7.2.8当导源管中钢丝绳爬高高度超过10米，摇起来吃力时，建议在钢丝绳上多加柴油。
7.2.9在寒冷的环境中驱动缆发生僵硬时，可在驱动缆及导源管中涂抹柴油，能起一定的缓解作用。
7.3 常见故障处理办法
7.3.1由有资质、有经验的厂家或专业操作人员进行故障排除。
7.3.2排障过程应按制定的应急预案进行，并由辐射防护人员全程监控，以防超剂量事故
发生；
7.3.3做好充分的物资准备，包括大量程的辐射监测仪、个人剂量报警仪、长柄机械手、切割工具、装源容器、铅块、铅皮、长绳等；
7.3.4划出控制区，禁止无关人员进入。
7.4 γ射线源存放的安全规定
7.4.1工作现场须配备符合相关规定的γ射线源的存放专门场所。
7.4.2γ射线源保管存放及使用必须执行国家有关规定，并报请当地公安、卫生部门批准。
7.4.3γ射线源不得与易燃、易爆、有腐蚀性的物品同库储存，储存场所应当采取有效的防护措施，并安装相应的报警装置。
7.4.4γ射线源应指定专人管理，定期检查

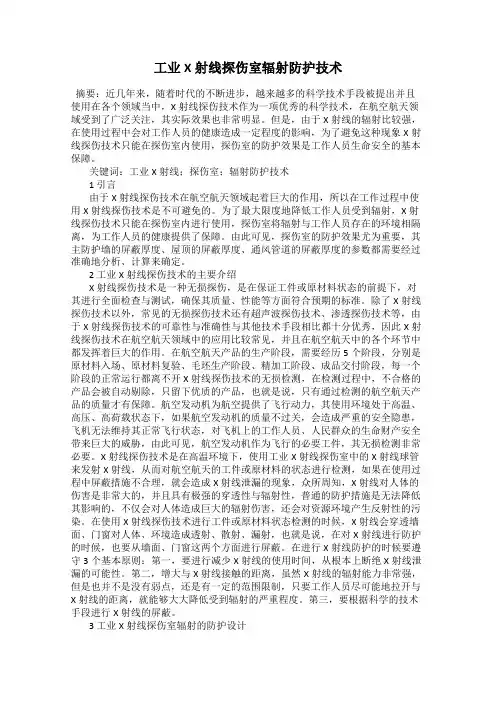

X射线防护的基本方法 对于射线检测人员，主要考虑的是外照射的辐射防护，通过防护控制外照射的剂量，使其保持在合理的最低水平，不超过国家辐射防护标准规定的剂量当量限值。 射线防护的三要素是距离、时间和屏蔽，或者说射线防护的主要方法是时间防护、距离防护和屏蔽防护，俗称为射线防护的三大方法，其原理如下： §3.1 时间防护 时间防护的原理是：在辐射场内的人员所受照射的累积剂量与时间成正比，因此，在照射率不变的情况下，缩短照射时间便可减少所接受的剂量，或者人们在限定的时间内工作，就可能使他们所受到的射线剂量在最高允许剂量以下，确保人身安全（仅在非常情况下采用此法），从而达到防护目的。时间防护的要点是尽量减少人体与射线的接触时间（缩短人体受照射的时间）。 根据：剂量=剂量率x时间，因此可根据照射率的大小确定容许的受照射时间。 例题1：射线检测工作人员所处位置在有辐照的情况下该位置的剂量率为 50x10-6Sv/h，按照GB4792-1984的规定，为了限制随机效应的发生率，年剂量当量限值为50mSv，如果每年按照50周考虑工作时间，则每周的剂量当量限值为1mSv=1x10-3Sv，则工作人员每周可工作的小时数是多少？ 解： [1x10-3Sv]/[50x10-6Sv/h]=20h 例题2：按照GB4792-1984的规定，为了限制随机效应的发生率，年剂量当量限值为50mSv，如果每年按照50周考虑工作时间，则每周的剂量当量限值为1mSv=1x10-3Sv，射线检测工作人员每周工作时间如果是24h，则工作人员所处位置在辐照时的最大剂量率不能超过多大？ 解：[1x10-3Sv]/[ 24h]=41.6x10-6 Sv/h §3.2 距离防护 距离防护是外部辐射防护的一种有效方法，采用距离防护的射线基本原理是首先将辐射源是作为点源的情况下，辐射场中某点的照射量、吸收剂量均与该点和源的距离的平方成反比，我们把这种规律称为平方反比定律，即辐射强度随距离的平方成反比变化（在源辐射强度一定的情况下，剂量率或照射量与离源的距离平方成反比）。增加射线源与人体之间的距离便可减少剂量率或照射量，或者说在一定距离以外工作，使人们所受到的射线剂量在最高允许剂量以下，就能保证人身安全。从而达到防护目的。距离防护的要点是尽量增大人体与射线源的距离。 平方反比定律可用公式说明： I A /I B =F B 2/F A 2，式中：I A -距离A处的射线强度； I B -距离B处的射线强度；F B -射线源到B处的距离；F A -射线源到A处的距离。 该公式说明射线一定时，两点的射线强度，与它们的距离平方成反比，显然，随着距离的增大将迅速减少受辐照的剂量。不过要注意：上述的关系式适用于没有空气或固体材料的点射线源，实际上的射线源都是有一定体积的，并
工业X射线探伤放射卫生防护标准GB 16357—1996 1 主题内容与适用范围 本标准规定了工业X射线探伤装置和探伤作业场所及有关人员的放射卫生防护要求。 本标准适用于500kV以下的工业X射线探伤装置(以下简称X射线装置)的生产和使用。 2 引用标准 GB 4792 放射卫生防护基本标准 3 术语 3.1 X射线专用探伤室探伤(以下简称探伤室探伤) 在专用探伤室对物体内部缺陷进行X射线透照检查的工作过程。 3.2 X射线现场探伤(以下简称现场探伤) 在室外、生产车间或安装现场使用移动式或携带式X射线探伤装置对物体内部缺陷进行X 射线透照检查的工作过程。 3.3 探伤室 放置X射线装置和被检物体进行X射线透照检查并具有一定屏蔽射线作用的照射室。 4 X射线探伤装置的放射卫生防护要求 4.1 防护技术要求 4.1.1 X射线管头 4.1.1.1 移动式或固定式的X射线装置管头组装体应能固定在任何需要的位置上加以锁紧。 4.1.1.2 X射线管头应安装有限束装置。 4.1.1.3 X射线管头窗口孔径不得大于额定最大有用线束射出所需尺寸。 4.1.1.4 X射线管头必须具有如下标志： a.制造厂名称或商标； b.型号及顺序编号； c.X射线管的额定管电压、额定管电流； d.焦点的位置； e.出厂日期。 4.1.2 漏射线空气比释动能率 X射线装置在额定工作条件下，距X射线管焦点1m处的漏射线空气比释动能率应符合如下要求： 4.1.3 控制器 4.1.3.1 控制器必须安设X射线管电压的通或断、X射线管电压与管电流和照射时间显示装置。 4.1.3.2 工作在固定的管电压或固定的管电流的X射线装置必须在控制器上安设标明管电压或管电流的数值。 4.1.3.3 控制器必须安设高压接通的外部报警或指示装置。 4.1.4 连接电缆 移动式或携带式X射线装置，控制器与X射线管头或高压发生器的连接电缆不得短于20m。 4.1.5 产品说明书 产品说明书应注明X射线装置的型号、规格和主要技术指标与防护性能。 4.2 漏射线空气比释动能率的测试条件

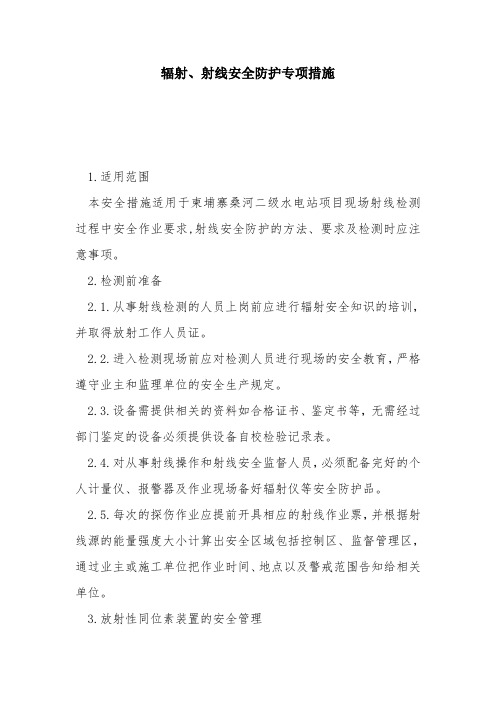

辐射、射线安全防护专项措施 1.适用范围 本安全措施适用于柬埔寨桑河二级水电站项目现场射线检测过程中安全作业要求,射线安全防护的方法、要求及检测时应注意事项。 2.检测前准备 2.1.从事射线检测的人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。 2.2.进入检测现场前应对检测人员进行现场的安全教育，严格遵守业主和监理单位的安全生产规定。 2.3.设备需提供相关的资料如合格证书、鉴定书等，无需经过部门鉴定的设备必须提供设备自校检验记录表。 2.4.对从事射线操作和射线安全监督人员，必须配备完好的个人计量仪、报警器及作业现场备好辐射仪等安全防护品。 2.5.每次的探伤作业应提前开具相应的射线作业票，并根据射线源的能量强度大小计算出安全区域包括控制区、监督管理区，通过业主或施工单位把作业时间、地点以及警戒范围告知给相关单位。 3.放射性同位素装置的安全管理
