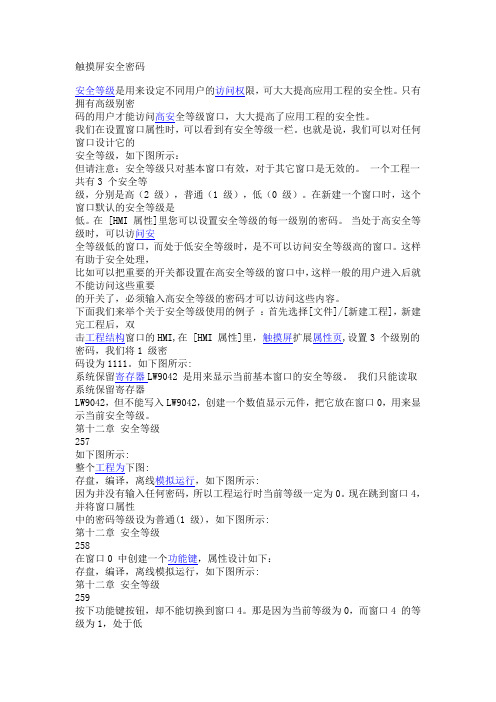

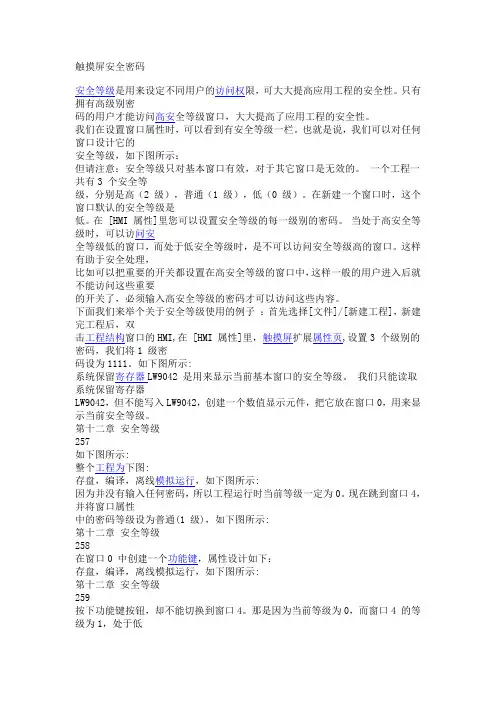

触摸屏安全密码
安全等级是用来设定不同用户的访问权限，可大大提高应用工程的安全性。只有拥有高级别密
码的用户才能访问高安全等级窗口，大大提高了应用工程的安全性。
我们在设置窗口属性时，可以看到有安全等级一栏。也就是说，我们可以对任何窗口设计它的
安全等级，如下图所示：
但请注意：安全等级只对基本窗口有效，对于其它窗口是无效的。一个工程一共有3 个安全等
级，分别是高（2 级），普通（1 级），低（0 级）。在新建一个窗口时，这个窗口默认的安全等级是
低。在 [HMI 属性]里您可以设置安全等级的每一级别的密码。当处于高安全等级时，可以访问安
全等级低的窗口，而处于低安全等级时，是不可以访问安全等级高的窗口。这样有助于安全处理，
比如可以把重要的开关都设置在高安全等级的窗口中，这样一般的用户进入后就不能访问这些重要
的开关了，必须输入高安全等级的密码才可以访问这些内容。
下面我们来举个关于安全等级使用的例子：首先选择[文件]/[新建工程]，新建完工程后，双
击工程结构窗口的HMI,在 [HMI 属性]里，触摸屏扩展属性页,设置3 个级别的密码，我们将1 级密
码设为1111。如下图所示:
系统保留寄存器LW9042 是用来显示当前基本窗口的安全等级。我们只能读取系统保留寄存器
LW9042，但不能写入LW9042，创建一个数值显示元件，把它放在窗口0，用来显示当前安全等级。
第十二章安全等级
257
如下图所示:
整个工程为下图:
存盘，编译，离线模拟运行，如下图所示:
因为并没有输入任何密码，所以工程运行时当前等级一定为0。现在跳到窗口4，并将窗口属性
中的密码等级设为普通(1 级)，如下图所示:
第十二章安全等级
258
在窗口0 中创建一个功能键，属性设计如下：
存盘，编译，离线模拟运行，如下图所示:
第十二章安全等级
259
按下功能键按钮，却不能切换到窗口4。那是因为当前等级为0，而窗口4 的等级为1，处于低
安全等级时是不可以访问安全等级高的窗口。我们必须通过输入安全等级密码才能够进入到高安全
等级状态。系统保留寄存器LW9040～LW9041 是用来输入安全等级密码的。在窗口0 再加入一个数值
输入元件，如下图所示：
设置数据类型为密码，如下所示：
注意:系统是由保留寄存器LW9040～LW9041 来输入密码，所以字数一定要设成2。
存盘，编译，离线模拟运行:
第十二章安全等级
260
现在的当前等级为0，按下切换窗口按钮是无效的，现在输入密码1111，当前等级立刻切换
到了第1 级，如下图所示：
当前等级已经是1 了，按下切换窗口按钮，现在成功的切换到了窗口4 了，如下图所示:
但是，当前等级为高级别时，如何把它切换到低级别呢？系统保留寄存器LW9043 是用来切换安
全等级的，只能由高等级切换到低等级，其低等级时并不能切换到高等级。在窗口0 中加入一个数
值输入元件，如下图所示:
第十二章安全等级
261
存盘，编译，离线模拟运行:
在切换等级处输入1，但是当前等级并不会变成1，因为低等级是不能向高等级切换的，如下图
所示：
现在我们输入密码1111，把当前等级变成1，如下图所示:
第十二章安全等级
262
现在按下功能键按钮可以切换到窗口4，这时如果在切换等级处输入0，当前等级立刻切换到0
级，那么也就不能切换到窗口4 了，如下图所示:
运用等级密码合理的设计工程，给予每个操作员不同的操作权限，提高应用系统的安全性能。
上传密码:上传密码的设置如下图所示:
上传密码的使用方法如图所示：打开EVManger,点一下<上传处理>，然后<设置通讯参数>（这
里以USB 为例）
第十二章安全等级
263
点一下<上传用户数据包>,弹出<上传参数设置>属性框。
HMI 描述信息：可以填写也可以为空。
选择需要上传的文件.：
数据文件：上传完毕后是后缀名为.pkg 的文件，这个文件是不可以进行编辑的，只能用来再
次下载。
LOGO 文件：上传完毕后是后缀名为.logo 的文件，这个文件是开机LOGO 显示画面文件。
配方文件：上传完毕后是后缀名为.rcp 文件，这个文件是配方数据文件。
这里选择数据文件，然后点击确定。
确定以后弹出：<另存为>框：把文件名设置为aaaa，保存到桌面上。
点击<保存>以后,弹出<上传密码对话框>，此处为默认的上传密码888888，然后点击OK。
第十二章安全等级
264
注意：上传密码默认为888888。
上传完毕，桌面上就会出现一个aaaa.pkg 文件。
aaaa.pkg 文件的使用方法：
打开EVManger，点一下<下载处理>，设置<通讯方式>，选择<下载用户数据包>，找到桌面上
的aaaa.pkg 文件，即可把刚才上传的文件下载到屏里。
说明书中都有！
