富锌底漆HG/T 3668-2009
Zinc rich primer
代替HG/T 3668-2000
前言
HG/T 3668-2009
本标准代替HG/T 3668-2000《富锌底漆》。
本标准与HG/T 3668-2000的主要技术差异为：
——增加了按不挥发分中金属锌含量的高低对产品进行分类；
——增加了对“附着力”、“密度”的要求；
——取消了对“耐候性”、无机富锌底漆“耐冲击性”和有机富锌底漆“环氧树脂的定性”的要求；
——提高了对“耐盐雾性”和无机富锌底漆“干燥时间”的要求；
——增加了仪器法测定“不挥发分中金属锌含量”的方法；
——改变了漆膜厚度和养护时间的规定。
本标准的附录A为规范性附录。
本标准由中国石油和化学工业协会提出。
本标准由全国涂料和颜料标准化技术委员会归口。
本标准主要起草人：郑国娟、张一南、李荣俊、李君、沈雁飞、杜伟娜、严杰、李运德、易跃华、丁示波、李纯、宋志荣、卞大荣、兰光友、邢菊红、熊桂荣、姜方群、周福根、李依璇、康芦笙、史优良、陈寿生。
本标准于2000年首次发布，本次为第一次修订。
富锌底漆HG/T 3668-2009
1 范围
本标准规定了富锌底漆的分类、要求、试验方法、检验规则、标志、包装和贮存等内容。
本标准适用于由锌粉（除鳞片状锌粉）、无机或有机漆基及固化剂、溶剂等组成的多组分涂料，该涂料主
要用于钢铁底材的防锈。
本标准不适用于不挥发分中金属锌含量低于60%的非富锌类产品。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1725-2007 色漆、清漆和塑料不挥发物含量的测定(idt IS0 3251：2003)
GB/T 1728-1979 (1989) 漆膜、腻子膜干燥时间测定法
GB/T 1732-1993 漆膜耐冲击测定法
GB/T 1771-2007 色漆和清漆耐中性盐雾性能的测定(idt IS0 7253：1996) GB/T 3186 色漆、清漆和色漆与清漆用原材料取样(GB/T 3186-2006，idt IS0 15528：2000) GB/T 5210-2006 色漆和浦漆拉开法附着力试验(idt IS0 4624：2002)
GB/T 6750-2007色漆和清漆密度的测定比重瓶法(idt IS0 2811-1：1997，Paint and
varnishes-Determination of density-Part l:Pyknometer method)
GB/T 8170数值修约规则与极限数值的表示和判定
GB/T 9271 色漆和清漆标准试板(GB/T 9271-2008，mod IS0 1514：2004)
GB/T 8923涂装前钢材表面锈蚀等级和除锈等级(GB/T 8923-1988，eqv IS0 8501-1：1988) GB/T 9278涂料试样状态调节和试验的温湿度(GB/T 9278-2008，idt IS0 3270：1984，Paints and varnishes and their raw materials-Temperatures and humidities for conditioning and testing)
GB/T 9750 涂料产品包装标志
GB/T 13288.1涂覆涂料前钢材表面处理喷射清理后的钢材表面粗糙度特性第1部分：用于
评定喷射清理后钢材表面粗糙度的ISO表面粗糙度比较样块的技木要求和定义(GB/T 13288-2008，
idt IS0 8503-1：1998)
GB/T 13452.2 色漆和清漆漆膜厚度的测定(GB/T 13452. 2-2008，idt IS0 2808：2007)
GB/T 13491 涂料产品包装通则
ASTMD 6580-2000(2005) 锌粉颜料和富锌涂料干漆膜中金属锌含量的测定
3产品分类
本标准按富锌底漆的漆基类型分为I型和Ⅱ型：
-I型：无机富锌底漆，包括溶剂型无机富锌底漆和水性无机富锌底漆；
——Ⅱ型：有机富锌底漆。
每一种类型按不挥发分中金属锌含量，又分为3类：
-1类：不挥发分中金属锌含量≥80%；
-2类：不挥发分中金属锌含量≥70%；
-3类：不挥发分中金属锌含量≥60%。
4要求
产品性能应符合表1的要求。
表1 产品性能的要求
5试验方法
5.1 取样
除另有商定，产品按GB/T 3186的规定取样。取样量根据检验需要确定。
5.2试验环境
除另有商定，溶剂型无机富锌底漆在温度为25℃～35℃、相对湿度为70 %～85%的条件下养护10 d后检验，水性无机富锌底漆在符合GB/T 9278规定的条件下养护2ld后检验，有机富锌底漆在符
合GB/T 9278规定的条件下养护10 d后检验。适用期、干燥时间、耐冲击性和附着力项目的试验环境应符合GB/T 9278的规定，萁他项目的试验环境应符合相关方法标准的规定。
5.3试验样板的制备
除另有商定，耐冲击性和干燥时间选用符合GB/T 9271规定并按其要求进行处理的马口铁板制备样板，其中用于制备无机富锌底漆的马口铁板其表面镀锡层要全部打磨掉；其余项目选用经喷、抛射处理的150 mm×70 mm×(3 mm～5 mm)的钢板制备样板，其除锈等级达到GB/T 8923中规定的Sa2玩级，表面粗糙度达到GB/T 13288.1中规定的中级，即丸状磨料Ry（40 pm～70 pm），棱角状磨料Ry(60 pm～l00 pm)。耐冲击性和干燥时间项目喷涂干膜厚度为（23土3）pm，耐盐雾性项目喷涂干膜厚度为(90±10) pm，其余项目喷涂干膜厚度为(75±10) pm。也可根据产品要求商定干膜厚度。
用GB/T 13452.2中规定的一种方法测定干涂层的厚度，以pm计。测量喷、抛射处理钢板上千涂层的厚度时，从试板的上部、中部和底部各取不少于两次读数，读数时距离边缘至少10 mm，去掉任何异常高的或
低的读数，取六次读数的平均值。
5.4在容器中状态
对粉末以目视观察进行评定。
2 对于锌粉浆组分，打开容器，用调刀或搅棒搅拌，允许容器底部有沉淀，若经搅拌易于混合均匀，则评
为搅拌混合后无硬块，呈均匀状态。
对于液料，打开容器，用调刀或搅棒搅拌，应无硬块，呈均匀状态。
5.5不挥发分
按GB/T 1725-2007的规定进行，将产品各组分按生产商规定的比例混合后进行试验。试样量为(2.5±0.1)g，
试验温度为（105士2）℃，试验时间为2h。
5.6密度
按GB/T 6750-2007的规定进行，将产品各组分按生产商规定的比例混合后进行试验。
5.7不挥发分中金属锌含量
5.7.1 总则
化学分析法和仪器法并列使用。仲裁检验用化学分析法。
5.7.2化学分析法
按附录A的规定进行。
5.7.3仪器法
按ASTM D 6580-2000(2005)的规定进行。如果测得的是锌粉颜料中的金属锌含量，则根据液料和粉料的配比及不挥发分，按附录A中式(A．3)计算出不挥发分中的金属锌含量。
5.8适用期
将产品各组分的温度预先调整到(23±2)℃，然后按规定的比例混合均匀后，取出300 mL装入500 mL密封良好的金属容器中，在（23士2）℃条件下放置规定的时间后，按第5.4、5.9和5.10祭的要求考察容器中状态、施工性（必要时可加入适量稀释剂调整至喷涂黏度后施工）和涂膜外观。如果试验结果符合第5.4、
5.9和5. 10条的要求，则认为能使用，适用期合格。
5.9施工性
按第5.3条的规定进行喷涂，如喷涂过程中无困难，则评为施工无障碍。
5. 10涂膜外观
按第5.3条规定喷涂的试板放置24 h后目视观察，如果涂膜均匀，无流挂、针孔、开裂和剥落等现象，则
评为涂膜外观正常。
5. 11 干燥时间
按GB/T 1728-1979 (1989)的规定，表干按乙法进行，实干按甲法进行。
5. 12耐冲击性
按GB/T 1732-1993的规定进行。
5. 13 附着力
按GB/T 5210-2006的规定，采用直径为20 mm的试柱，上下两个试柱与样板同轴心对接进行
试验。
5. 14耐盐雾性
按GB/T 1771-2007的规定，在试板上划一道平行于试板长边的划痕进行试验。
6检验规则
6.1 检验分类
6.1.1 产品检验分为出厂检验和型式检验。
6.1.2 出厂检验项目包括在容器中状态、不挥发分、密度和干燥时间。
6.1.3型式检验项目包括本标准所列的全部技术要求。在正常生产情况下，每年至少进行一次型式
检验。
6.2 检验结果的判定
6.2.1 检验结果的判定按GB/T8170中修约值比较法进行
6.2.2 所有项目的检验结果均达到本要求时，该试验样品为符合本标准要求。
7.标志、包装和贮存
7.1 标志
按GB/T9750的规定进行，包装标志上应明确各组分配比。
7.2包装
按GB/T 13491中一级包装要求的规定进行。
7.3 贮存
产品贮存时应保证通风、干燥，防止日光直接照射并应隔绝火源，远离热源。产品应根据类型定出贮存期，
并在包装标志上明示。
化工行业标准目录 序号化工行业标准名称标准代号单价 1 带压密封技术规范HG/T20201-2007 60.00 2 工程建设安装工程起重施工规范HG20201-200012.00 3脱脂工程施工及验收规范HG20202-2000 6.00 4化工机器安装工程施工及验收规范HG20203-200018.00 5化工金属管道工程施工及验收规范HG20225-199540.00 6工业设备、管道防腐蚀工程施工及验收规范HGJ229-199140.00 7《化工机器安装工程施工及验收规范》 （离心式压缩机） HGJ205-199230.00 8《化工机器安装工程施工及验收规范》 （中小型活塞式压缩机） HGJ206-199230.00 9铝及铝合金焊接技术规程HGJ222-199228.00 10《铜及铜合金焊接钎焊技术规程》HGJ223-199228.00 11《化学工业大、中型装置试车工作规范》HGJ231-199130.00 12《化学工业大、中型装置生产准备工作规范》HGJ232-199230.00 13《化工建设项目进口设备、材料检验大纲》HG20234-199335.00 14《化工建设项目施工设计标准》HG20235-199330.00 15《化工设备安装工程质量检验评定标准》HG20236-199340.00 16《化学工业工程建设交工技术文件规定》HG20237-199460.00 17钢筋混凝土独立式管架通用图HG21539-1992260.00 18钢筋混凝土纵粱式管架通用图HG21540-1992250.00 19焊接H型钢标准节点通用图HG21541-1992260.00 20单轨悬挂吊车梁通用图HG21542-199280.00 21圆形塔平台通用图HG21543-1992150.00 22预埋件通用图HG21544-2006100.00 23 地脚螺栓通用图HG21545-2006 50.00 24钢筋混凝土桁架式管架通用图HG21552-1993320.00 25钢铺板通用图HG21553-199370.00 26《钢制管法兰、垫片紧固件》HG20592-20635-1997150.00 27《钢制人孔和手孔》HG21514-21535-2005148.00 28《钢筋混凝土带式输送机栈桥通用图》HG/T21611.1-1996160.00
第四章交工资料标准规范 第一节交工资料应遵循的主要标准规范 一、国家标准 （1）GB/T 50328-2001 建设工程文件归档整理规范 （2）GB 50300－2001 建筑工程施工质量验收统一标准 （3）GB 50252－94 工业安装工程质量检验评定统一标准 二、化工石油行业标准 （1）SH 3503-2001 石油化工工程建设交工技术文件规定 （2）HG20237-1994 化学工业工程建设交工技术文件规定 （3）Q/CNPC114-2005 石油天然气建设工程交工技术文件编制规范 第二节SH 3503-2001《石油化工工程建设交工技术文件规定》 本规定是对SH3503-1993《工程建设交工技术文件规定》进行修订而成，共分3章和2个附录，这次修订的主要内容有： 1.明确了炼油、石油化工生产装置及其配套工程中下述项目交工技术文件格式应执行相应标准或有关部门的规定： ——铁路、公路、港口码头、电信工程、35kV以下送变电工程、工业电梯； ——油田、长输管道和城镇建设工程； ——工业建筑物、构筑物； ——锅炉安装、压力容器现场组焊和特种设备安装工程。 2.规定了应在工程承包合同中明确建设革位、施工承包单位和监理单位关于交工技术文件的管理责任。 3.对交工技术文件的幅面、份数和用计算机编制交工技术文件作出了规定； 4.增加了由设计单位负责绘制最终版施工图的规定； 5.对交工技术文件的表格进行了增补、合并、修改和必要的删减； 6.细化了附录B《交工文件表格使用说明》的内容。 一、总则 1.为加强基本建设工程管理，保证工程质量，根据国家有关部门对基本建设工程竣工验收的有关规定和标准的要求，结合石油化工工程建设的实际情况，特制定本规定。 2.本规定适用于炼油、石油化工生产装置（以下简称石油化工装置）及其配套设施的新建、扩建和改建工程。 3.石油化工工程建设中有关铁路、公路、港口码头、电信工程、35kV以上送变电工程、工业电梯以及涉及油田、长输管道和城镇建设等工程的交工文件内容及格式应按相关行业标准或有关部门的规定执行。 石油化工工程中的工业建筑物、构筑物所用的交工文件内容和格式，除本规定所列表格外，还应按国家标准及有关行业标准或工程所在地建设行政主管部门的规定执行。 4.锅炉安装、压力容器现场组焊和特种设备安装工程的交工文件应按建设单位所在地锅炉压力容器和特种设备安全监察机构认可的内容和格式执行。 5.本规定所列的交工文件是施工承包单位在施工过程中形成的技术资料，应做为工程竣工档案资料的
环氧富锌底漆使用说明 一、喷底漆以前，前处理要求： 钢铁底材 目前汽车涂装中钢铁前处理工艺主要有以下几种： 1. 工艺一：除油灰、脱脂、水洗、除锈、酸洗、表调、整车磷化、电泳底漆。 2. 工艺二：除油灰、脱脂、水洗、除锈、酸洗、表调、散件磷化、电泳底漆。 3. 工艺三：除油灰、脱脂、除锈、喷淋磷化、 4. 工艺四：除油灰、脱脂、除锈、刷涂磷化、水洗 5. 工艺五：除油灰、刷涂磷化 6. 工艺六：除油灰、脱脂、除锈、除尘、 前处理工艺如果采用工艺一、二、六，可直接喷涂底漆。 前处理工艺如果采用工艺三、四、五，必须用60~150目砂纸仔细打磨后才能喷涂底漆。 玻璃钢底材 必须用60~150目砂纸打磨除去脱膜剂后才能喷底漆。 镀锌板、铝及其合金底材 必须喷涂BH-0212A或BH-0222A型号底漆。 二、外观检查： 1. 开盖后先用调漆尺搅拌均匀。应无异物、沉底、结块等异常现象。 三、调漆： 1. 将漆与固化剂按比例4：1（重量比）混和。 2. 加适量（约占漆量的30~50%）释稀剂调整粘度到15~20秒（涂-4杯），搅拌均匀。 3. 静置（熟化）10~20分钟。 4. 用200目以上滤网过滤后即可使用。 四、喷漆： 1. 在己经处理好的底材上湿碰湿均匀喷涂二道，每道间隔时间10~15分钟，气压一般0.4~0.6MPa,喷涂距离一般15~25厘米，喷涂粘度一般15~20秒（涂-4杯），控制漆膜均匀、总厚度一般40~60微米（以干膜计）。 五、干燥： 1. 漆膜表干30分钟后在恒温80正负5摄氏度条件下烘烤30分钟； 2. 或者在常温15摄氏度以上条件下至少自然干燥6~8小时后才进行下一道工序。 六、注意事项： 1. 底材喷底漆前须经过除油、除锈、等处理，确保底材无油污、锈蚀、水汽等异物。 2. 根据底材的不同类别（如钢铁、铝及其合金、镀（浸）锌板、玻璃钢等）选用适宜不同类别底材的底漆，详细情况参见产品说明书。 3. 施工环境尽可能在与喷面漆一样的环境条件下施工，与喷面漆一样的操作施工。减少漆膜病态。 4. 喷涂粘度应以现场施工环境条件测定为准，控制在15~20秒涂-4杯）范围内。 5. 配套使用固化剂、释稀剂。 6. 烘烤干燥时：烘干温度以烤房内实际恒定温度为准。在低于80摄氏度条件下应相应延长烘烤时间，例如：75正负5摄氏度条件烘烤50分钟，或65正负5摄氏度条件下烘烤60分钟。 7. 自然干燥时：在低温或温度较大条件下干燥时间要相应延长，有条件时最好采用烘烤干燥。 七、漆膜主要病态原因分析和改进措施： 1. 露出底材，主要是喷涂厚度不够或喷涂不均匀。增加喷涂厚度或均匀喷涂可克服。 2. 流挂，主要是粘度太小或操作时不慎。调漆时少加些稀料，或严格操作可克服。 3. 桔纹，缩孔，针孔，气泡。主要是漆膜流平性受影响；前处理不很彻底，底材残留油污等异物；施工环境温度太高；喷度粘度太大。加强前处理，水膜实验应无挂水珠现象，或避免在高温环境施工，或调漆时多加点稀料可克服。 4. 鱼眼，主要是漆膜流平性受影响；前处理不很彻底，或施工环境中有漆雾等颗料，施工环境温度太高，喷度粘度太大。加强前处理，水膜实验应无挂水珠现象，或避免在室外环境施工，或避免在高温环境施工，或调漆时多加点稀料可克服。
石油化工技术专业教学标准 【专业名称（专业代码）】 石油化工技术(570203) 【学制及招生对象】 三年/普通高中毕业生 【就业面向】 主要就业领域：石化类或与石化类密切联系的其它化工企业、有机化工中间产品的合成企业、其它与本专业相关的企业与部门。 初始就业岗位群：石油化工工艺运行控制岗位、石油化工生产装置操作与维护岗位等。 发展岗位群：经过3-5年的努力，可以从事石油化工企业的生产管理、技术管理、安全管理及质量管理工作。 【培养目标与规格】 一、培养目标 本专业培养与社会主义现代化建设要求相适应，德、智、体、美全面发展，掌握石油化工生产技术的基本理论、基础知识、专业技能、生产方法，能从事石化生产、建设、管理、服务等相关岗位一线工作的，具有高尚职业道德的高等工程技术应用型人才。 二、职业岗位核心能力
（1）综合素质 德、智、体、美等全面发展，学有专长，并具有终身学习和发展能力；具有运用辩证唯物主义的基本观点及方法认识、分析和解决问题的能力。 （2）职业能力 以强化技术应用能力为主线，研究行业产业链中生产流程和工作岗位能力要求，确定五个目标就业岗位及十四个典型工作岗位。 石油化工产业链包括新产品的研发，产品的生产、设备的安装调试、系统维修维护、产品的销售等环节，每一环节均有相应的职业岗位，本专业的职业目标定位于每一岗位中要求具有熟练专业技能及较高技术应用能力的中、低职位。 即具有熟练的石化新产品开发能力、石化产品生产能力、石化产品检验能力、技术型销售能力等。
石化产业链产品研发 产品生产产品销售 新产品研发生产加工质量检测品控管理市场营销 就业岗位群工作岗位初 级中 级高 级 企 业 高 级 管 理 人 员 红色代表可零距离就业岗位 产品检验产品品控实习生试验员工艺员技术员工程师研发主管研发主任 实习生操作工设备员工艺员技术员生产主管车间主任 实习生操作工技术员工程师施工队长技术部长项目经理 实习生质检员品控员品管员工程师维修主管 实习生售货员销售员营销员销售主管营销主管营销经理 工段长 （3）职业拓展能力 具有良好思想政治素质和职业道德，遵纪守法；善于交流沟通和团队合作能力；具有创新精神和创造能力及终身学习能力；具有确切汉语语言表达能力，较强英语应用能力和熟练计算机办公软件的能力；掌握文献检索、资料查询的基本方法，具有初步科学研究开发和实际工作能力。 【职业证书】 本专业学生需取得下列职业资格证书之一 【课程体系与核心课程】 一、 课程体系 按照高等职业教育的发展方向和石油化工技术专业的培养目标，通过对专业岗位描述及职业能力的分析，开发典型工作任务及其工作过程，设定本专业课程体系为：以典型工作任务及其工作过程为导向的“五层次训练，四情景升级”。即从岗位概念性能力、岗位性相关能力、岗位功能性能力、岗位系统化能力、岗位指导性能力五个层次确定情景课程结构和课程大纲，通过岗位概念性能力训练
环氧富锌底漆 环氧, 富锌底漆 环氧富锌底漆是以锌粉为填料，固体环氧树脂为基料，以聚酰胺树脂或胺加成物为固化剂，加以适当混合溶剂配制而成的高固体分环氧底漆，其中锌粉在涂料中的含量要超过85%，以形成连续紧密的涂层而紧密地与金属接触。由于在涂膜受侵蚀时锌的电位比钢铁的电位低，因此涂膜中的锌为阳极，先受到腐蚀，基材钢铁为阴极，受到保护。而锌作为牺牲阳极形成的氧化产物又对涂膜起到一种封闭作用，更加强了涂膜对基体的保护。 环氧富锌底漆不但防腐性能良好，而且附着力强，并与下道涂层，如环氧云铁中间漆和其他高性能面漆有着良好的粘结性。此外，由于涂膜中锌粉含量极高，因此此底漆在今后的焊接工艺中不会破坏和脱落，这使环氧富锌底漆可用于一般钢板上作车间预涂底漆用，20μm的环氧富锌底漆涂膜，其防锈性能可超过6个月。表1为用聚酰胺树脂等固化剂的环 氧富锌底漆参考配方。 表1 ①混合溶剂参考配方视要求的挥发速度和施工工艺不同而有不同的配比，见表2。
②Versamild 115聚酰胺固化剂为Henkel公司产品，胺值为230～245。 前言 溶剂在漆中的作用往往不为人们重视，认为它是挥发份，最后总是挥发掉而不会存留在漆膜中，所以对漆膜质量影响不大。实际上，各种溶剂的溶解力，挥发速率等因素将极大地影响油漆生产、贮存、施工、漆膜光泽、附着力及表面状态等多方面的性能。 在常规液态涂料中溶剂约占30-50%体积份。溶剂在涂料中的主要作用有： ◆溶解、分散涂料中的树脂，并调节其粘度和流变性，使其易于涂装。
◆增加涂料储存稳定性。 ◆改善涂膜外观，如光泽丰满度等。 ◆增加涂料对被涂基材的润湿性，提高附着力。 ◆组成合理的挥发速率赋予涂料最佳的流动性和流平性。 不同树脂系列只能溶于不同活性溶剂中，在同一油漆配方中，常常采用多种树脂，所以多种活性溶剂配合可达较佳效果。 配方原则：在T各活性溶剂间取得性能最稳定和最佳平衡，同时尽可能多地加入填充溶剂优化成本核算和调节施工粘度。 尽管为满足日益苛刻的环保要求，低VOC的乳胶漆、水性涂料、UV光固化涂料及粉体涂料得到了迅速地发展，但溶剂型涂料以其性能和施工优势仍在涂料领域中占有相当重要地位。迅猛发展的中国经济有力地促进了中国涂料工业的成长壮大；近年涂料领域的世界级巨头如阿克苏诺贝尔和PPG等在中国大量设厂带来了先进的产品，生产技术和管理体系。今天的中国，生产制造的绝大多数品种涂料正有效地满足下游客户的需求。随着涂料工业的发展，各厂家对如何有效地
官网：https://www.doczj.com/doc/2310878810.html, 环氧富锌底漆施工工艺 环氧漆厂家: 一.产品组成：环氧富锌底漆由双组分组成，组分一由环氧树脂、耐温树脂、耐温颜料、填料、溶剂、助剂组成。组分二由脂肪胺、溶剂组成。是组分一的固化剂。 二.特性及用途：环氧富锌底漆为双组分常温干燥用耐温漆，适用于钢铁构件、有色金属150℃下的防护与装饰。 三.施工方法： (1)将预涂物表面进行除油、除锈、除尘处理，喷砂除锈应达到GB8923—92标准Sa2.5级，手工除锈应达到3.0级。 (2)施工前将组份一搅拌均匀，按配比加入组份二搅拌均匀,并用专用稀释剂调整至施工粘度，放置半小时熟化。 配比：底漆组份(一)：组份(二)=100：3.5面漆组份(一)：组份 (二)=100：4.0 (3)环氧富锌底漆可喷涂、刷涂，施工环境温度应在10℃以上。室外施工喷涂后24小时内不得淋雨，底漆施工完毕，24小时后喷涂面漆，七天后交付使用。
官网：https://www.doczj.com/doc/2310878810.html, (4)该漆活化期8小时，当天配漆，当天用完。施工工具应及时用稀释剂清洗。 (5)用量参考：底漆：5~6平方米/公斤;面漆：6~7平方米/公斤。 小编说了那么多了，以上是强邦给您的专业解答，如有其它疑问请咨询我们专业客服，我们客服会给您更详细的解答，同时也期待着与您的合作哦~ 郑州强邦涂料是集科研,开发,产品制造,销售和售后服务与一体的高新技术型油漆生产企业。 郑州强邦致力于城市工业化进展的基础建设，扶持我们的客户做强做大。我们的责任：做贴心品牌，以品质致胜，铸就中原企业！我们的使命：节能环保减耗，为中国工业化建设增彩！欢迎您的致电或者点击官网了解更多。
化工行业标准 HG/T 20519.15-1992 管段表及管道特性表1993-04-01 现行 HG/T 20519.16-1992 特殊管架图1993-04-01 现行 HG/T 20519.17-1992 管架图索引1993-04-01 现行 HG/T 20519.18-1992 管架表1993-04-01 现行 HG/T 20519.19-1992 弹簧汇总表1993-04-01 现行 HG/T 20519.2-1992 图纸目录1993-04-01 现行 HG/T 20519.20-1992 特殊管件图1993-04-01 现行 HG/T 20519.21-1992 特殊阀门和管道附件表1993-04-01 现行 HG/T 20519.22-1992 隔热材料表1993-04-01 现行 HG/T 20519.23-1992 防腐材料表1993-04-01 现行 HG/T 20519.24-1992 伴热管图和伴热管表1993-04-01 现行 HG/T 20519.25-1992 综合材料表1993-04-01 现行 HG/T 20519.26-1992 设备管口方位图1993-04-01 现行 HG/T 20519.27-1992 管道常用的缩写词1993-04-01 现行 HG/T 20519.28-1992 流程图;设备、管道布置图;管道轴测图;管件图;设备安装图的图线宽度及字体规定1993-04-01 现行 HG/T 20519.29-1992 管架编号和管道布置图中管架的表示法1993-04-01 现行 HG/T 20519.3-1992 设计说明(包括工艺、管道、隔热、隔声及防腐设计说明) 1993-04-01 现行 HG/T 20519.30-1992 隔热及隔声代号1993-04-01 现行 HG/T 20519.31-1992 管道及仪表流程图中设备、机器图例1993-04-01 现行 HG/T 20519.32-1992 管道及仪表流程图中管道、管件、阀门及管道附件图例1993-04-01 现行 HG/T 20519.33-1992 管道布置图和轴测图上管子、管件、阀门及管道特殊件图例1993-04-01 现行 HG/T 20519.34-1992 设备、管道布置图上用的图例1993-04-01 现行 HG/T 20519.35-1992 设备名称和位号1993-04-01 现行 HG/T 20519.36-1992 物料代号1993-04-01 现行 HG/T 20519.37-1992 管道的标注1993-04-01 现行 HG 20519.38-1992 管道等级号及管道材料等级表化学工业部1993-04-01 现行 HG/T 20519.39-1992 垫片代号1993-04-01 现行 HG/T 20519.4-1992 首页图1993-04-01 现行 HG/T 20519.40-1992 垫片密封代号1993-04-01 现行 HG/T 20519.5-1992 管道及仪表流程图1993-04-01 现行 HG/T 20519.6-1992 分区索引图1993-04-01 现行 HG/T 20519.7-1992 设备布置图1993-04-01 现行 HG/T 20519.8-1992 设备一览表1993-04-01 现行 HG/T 20519.9-1992 设备安装图1993-04-01 现行 HG/T 20570.1-1995 设备和管道系统设计压力和设计温度的确定1996-03-01 现行 HG/T 20570.11-1995 隔热、保温类型的选用1996-03-01 现行 HG/T 20570.18-1995 阀门的设置1996-03-01 现行 HG/T 20570.19-1995 阻火器的设置1996-03-01 现行
襄樊市危险化学品生产经营单位安全培训 资 料 汇 编 二〇〇八年四月
中华人民共和国化工行业标准 一、化工企业安全生产禁令 1、生产厂区十四个不准 2、操作工的六严格 3、动火作业六大禁令 4、进入容器、设备的八个必须 5、机动车辆七大禁令 二、化工企业八大作业安全规程 1、HG 23011－1999 厂区动火作业安全规程 2、HG 23012－1999 厂区设备内作业安全规程 3、HG 23013－1999 厂区盲板抽堵作业安全规程 4、HG 23014－1999 厂区高处作业安全规程 5、HG 23015－1999 厂区吊装作业安全规程 6、HG 23016－1999 厂区断路作业安全规程 7、HG 23017－1999 厂区动土作业安全规程 8、HG 23018－1999 厂区设备检修作业安全规程 中华人民共和国国家标准 1、GB 8958－1988 缺氧危险作业安全规程 2、GB12942－1991 涂装作业安全规程有限空间作业安全技术要求
化工企业安全生产禁令 1、生产厂区十四个不准 一、加强明火管理，厂区内不准吸烟。 二、生产区内，不准未成年人进入。 三、上班时间，不准睡觉、干私活、离岗和干与生产无关的事。 四、在班前、班上不准喝酒。 五、不准使用汽油等易燃液体擦洗设备、用具和衣物。 六、不按规定穿戴劳动保护用品，不准进入生产岗位。 七、安全装置不齐全的设备不准使用。 八、不是自己分管的设备、工具不准动用。 九、检修设备时安全措施不落实，不准开始检修。 十、停机检修后的设备，未经彻底检查，不准启用。 十一、未办高处作业证，不系安全带，脚手架、跳板不牢，不准登高作业。十二、不准违规使用压力容器等特种设备。 十三、未安装触电保安器的移动式电动工具，不准使用。 十四、未取得安全作业证的职工，不准独立作业；特殊工种职工，未经取证，不准作业。 2、操作工的六严格 一、严格执行交接班制。 二、严格进行巡回检查。 三、严格控制工艺指标。 四、严格执行操作法（票）。 五、严格遵守劳动纪律。 六、严格执行安全规定。
H06-4环氧富锌防锈底漆（双组份） 产品说明:由环氧树脂、特种防锈颜料、增稠剂、溶剂等组成，采用聚酰胺树脂作为固化剂。分甲、乙双组份包装。具有阴极保护作用，防锈性能优异、附着力好、 耐油、耐水性好。 设计用途:适用于修造船、煤气罐、油罐、桥梁、铁塔、化工大气腐蚀严重等各类钢结构做防锈底漆，也可用作镀锌件的防锈漆。 技术指标： 物理参数：颜色灰色 光泽无光 理论涂布率 380g/㎡，㎡/L（以80um干膜计，不含损耗） 比重约 干燥时间23±2℃：表干＜30min，实干＜24h 闪点甲组份24℃，乙组份27℃ 贮存期 12个月 施工说明：混合配比甲组份（漆料）：乙组份（固化剂）=： 熟化时间23±2℃： 适用期 23±2℃：8h 施工方法高压无气喷涂、有气喷涂、手工刷涂、辊涂 稀释剂环氧涂料稀释剂
最大稀释量 工具清洗 环氧 涂料稀释剂 漆膜厚度 湿膜：160um ，干膜：80um 涂装间隔 表面处理 需经抛丸或喷砂等方法处理，要求达到瑞典除锈标准级，或手工除锈达到St3级。 施工条件 1、钢板表面温度通常不能超过52℃（125°F），底材温度需高于露点以上3℃，相对湿度须小于85%； 2、施工底材温度低于5℃时，环氧与固化剂停止反应，不能 进行施工。 前道配套涂料：无 后道配套涂料：环氧树脂涂料、环氧沥青涂料、氯化橡胶涂料、丙烯酸树脂 涂料、醇酸树脂涂料、酚醛树脂涂料、聚氨酯涂料、氯磺化聚乙烯涂料、高氯化聚乙烯涂料等。 包装规格：甲组份20升容器装公斤，乙组分5升容器装公斤。 注意事项：1、因固含量高，所以在调配时建议使用机械搅拌，把甲组份搅拌均匀后，再 加入乙组分搅拌均匀； 2、在高温季节施工时，易发生干喷，为防止干喷现象产生，须加入稀释剂调整至不干喷为止； 3、富锌底漆表面易形成锌盐，在涂装后道涂料之前，必须彻底清除表面的锌盐，否则将影响漆膜的层间附着力。 4、完成环氧富锌底漆涂装的钢结构不宜长时间露天存放，环氧涂料长时间暴晒极易粉化，长时间接触雨水会造成底漆锈蚀、污染；如有室外（露天）存放要求，建议完成后道涂料涂装，并做好防护措施。 5、在涂装后道涂料前，应清理前道涂料上的油污、灰尘等，以保证后道涂料的附着力。 安 全：·请注意包装上的安全事项。此外，还应遵守有关国家或当地政府规定的安全 法规。 ·避免长期吸入溶剂蒸气或漆雾，皮肤、眼睛不得接触本品，在狭窄或空气不流通处施工，必须提供强力通风，施工时应配带防护用具。
化工工程建设行业标准 序号标准编号书名定价 数 量 1HG/T 2650-1995 钢质管式换热器12.00 2HG/T 2652-1995 钢制多层包扎式压力容器质量分等细则7.40 3HG/T 2653-1995 钢制热套式压力容器质量分等细则 6.20 4HG/T 2654-1995 扁平钢带式压力容器质量分等细则9.50 5HG/T 3035-1999 吸水和排水用橡胶软管18.00 6HG/T 3665-2000 计量分配燃油用橡胶软管及软管组合件35.00 7HG/T 3091-2000 橡胶密封件给排水管及污水管道用接口密封圈 材料规范 12.00 8HG/T 3113-1998 YKA 型圆块孔式石墨换热器10.00 9HG/T 3114-1998 聚丙烯海尔环填料 6.00 10HG/T 3116-1998 玻璃设备、管道和配件检验、安装和使用的一 般规则 10.00 11HG/T 3117-1998 耐酸陶瓷容器10.00 12HG/T 3124-1998 焊接金属波纹管釜用机械密封技术条件8.00 13HG/T 3125-1998 防爆工业PH计技术条件10.00
14HG/T 3222-2001 带鼓式硫化机系列与基本参数12.00 15HG/T 3345-1999 各色酚醛防锈漆16.00 16HG/T 3516-1999 工业循环冷却水中硝酸盐的测定-2,6-二甲苯 酚分光光度法 8.00 17HG/T 3520-2000 工业循环冷却水磷锌预膜液中钙离子测定方法12.00 18HG 20201-2000 工程建设安装工程起重施工规范12.00 19HG 20202-2000 脱脂工程施工及验收规范 6.00 20HG 20203-2000 化工机器安装工程施工及验收规范18.00 21HG/T 20238-2003 化工建设概算定额(上、下200.00 22HG/T 20519-92 化工工艺设计施工图内容和深度统一规定275.00 23HG/T 20520-92 玻璃钢/聚氯乙烯(FRP/PVC复合管道设计规 定 10.00 24HG/T 20538-92 衬塑(PP、PE、PVC钢管及管件10.00 25HG/T 20539-92 增强聚丙烯(FRPP管和管件10.00 26HG/T 20546-92 化工装置设备布置设计规定(国际通用设计体 制和方法 250.00

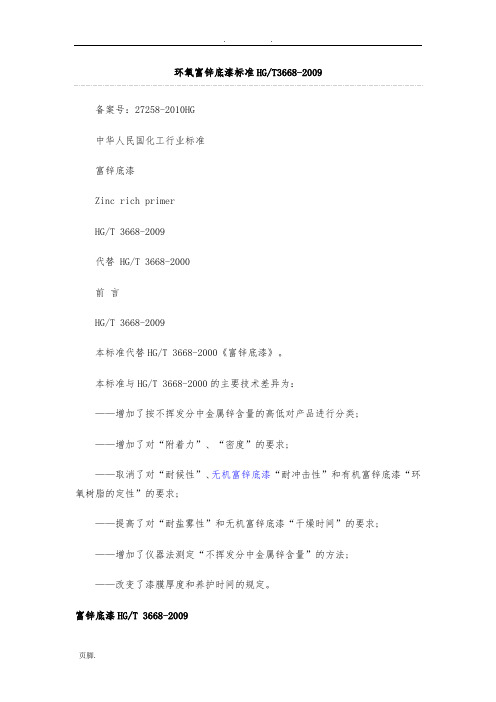

环氧富锌底漆标准HG/T3668-2009 备案号：27258-2010HG 中华人民国化工行业标准 富锌底漆 Zinc rich primer HG/T 3668-2009 代替 HG/T 3668-2000 前言 HG/T 3668-2009 本标准代替HG/T 3668-2000《富锌底漆》。 本标准与HG/T 3668-2000的主要技术差异为： ——增加了按不挥发分中金属锌含量的高低对产品进行分类; ——增加了对“附着力”、“密度”的要求; ——取消了对“耐候性”、无机富锌底漆“耐冲击性”和有机富锌底漆“环氧树脂的定性”的要求; ——提高了对“耐盐雾性”和无机富锌底漆“干燥时间”的要求; ——增加了仪器法测定“不挥发分中金属锌含量”的方法; ——改变了漆膜厚度和养护时间的规定。 富锌底漆HG/T 3668-2009
1 围 本标准规定了富锌底漆的分类、要求、试验方法、检验规则、标志、包装和贮存等容。 本标准适用于由锌粉(除鳞片状锌粉)、无机或有机漆基及固化剂、溶剂等组成的多组分涂料，该涂 料主要用于钢铁底材的防锈。 本标准不适用于不挥发分中金属锌含量低于60%的非富锌类产品。 2规性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单(不包括勘误的容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 1725-2007 色漆、清漆和塑料不挥发物含量的测定(idt IS0 3251：2003) GB/T 1728-1979 (1989) 漆膜、腻子膜干燥时间测定法 GB/T 1732-1993 漆膜耐冲击测定法 GB/T 1771-2007 色漆和清漆耐中性盐雾性能的测定(idt IS0 7253：1996) GB/T 3186 色漆、清漆和色漆与清漆用原材料取样(GB/T 3186-2006，idt IS0 15528：2000) GB/T 5210-2006 色漆和浦漆拉开法附着力试验(idt IS0 4624：2002)
化工行业污水排放标准 Prepared on 24 November 2020
Z20 备案号：19083-2006 DB32 化学工业主要水污染物排放标准 Provincial discharge standard of main water pollutants for chemical industry
目次 前言....................................... .... .... ............................. . (Ⅲ) 5 6标准实施监督 (6) 附录A(规范性附录) (7)
前言 本标准为全文强制。 为贯彻《中华人民共和国环境保护法》、《中华人民共和国水污染防治法》、《中华人民共和国海洋环境保护法》、《江苏省长江水污染防治条例》、《江苏生态省建设纲要》,加强江苏省水污染防治，严格控制化学工业企业的主要水污染物排放，特制定本标准。 本标准按照污水排放去向及《江苏省地表水（环境）功能区划》（苏政复[2003]29号）要求，规定了25种水污染物最高允许排放浓度。 本标准主要参考了GB8978—1996《污水综合排放标准》、GB13458—2001《合成氨工业水污染物排放标准》、GB15580—1995《磷肥工业水污染物排放标准》、GB15581—1995《烧碱、聚氯乙烯工业水污染物排放标准》。 本标准附录A为规范性附录。 本标准由江苏省环境保护厅提出。 本标准由江苏省环境科学研究院、南京大学环境学院、江苏省环境监测中心负责起草。 本标准由江苏省环境保护厅负责解释。
化学工业主要水污染物排放标准 1 范围 本标准适用于化学工业现有单位水污染物的排放管理，以及建设项目的环境影响评价、建设项目环境保护设施设计、竣工验收及其投产后的排放管理。 本标准规定了江苏省化学工业企业重点控制的25种水污染物排放的最高浓度限值，本标准中未作规定的内容和要求，仍执行国家相应标准。 2 规范性引用文件 下列文件中的条款通过本标准的引用而构成本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 3097—1997 海水水质标准 GB 3838—2002 地表水环境质量标准 GB/T 6920—1986 水质 pH值的测定玻璃电极法 GB/T 7466—1987 水质总铬的测定 GB/T 7467—1987 水质六价铬的测定二苯碳酸二肼分光光度法 GB/T 7475—1987 水质铜、锌、铅、镉的测定原子吸收分光光度法 GB/T 7478—1987 水质铵的测定蒸馏和滴定法 GB/T 7481—1987 水质铵的测定水杨酸分光光度法 GB/T 7485—1987 水质总砷的测定二乙基二硫代氨基甲酸银分光光度法 GB/T 7486—1987 水质氰化物的测定第一部分：总氰化物的测定 ）的测定稀释与接种法GB/T 7488–1987 水质五日生化需氧量（BOD 5 GB/T 7490—1987 水质挥发酚的测定蒸馏后4—氨替比林分光光度法
环氧富锌底漆施工工艺及注意事项 环氧富锌底漆是以环氧树脂、锌粉为主要原料，增稠剂、填料、助剂、溶剂等组成的特种涂料。主要用于钢管、储罐、钢结构、集装箱等。 环氧富锌底漆特性： 防腐性能优异，附著力强，漆膜中锌粉含量高，具有阴极保护作用，耐水性能优异。该产品防腐性能优异、机械性能好、附著力强，具有导电性和阴极保护作用。一道成膜在75um以上，可用作车间预涂底漆。其厚膜在15-25um时进行焊接，不影响焊接性能，此产品也可作为各种管材、煤气柜的防锈底漆使用。 环氧富锌底漆主要用途： 适用于大气环境下，钢铁构件的防腐防锈底漆，特别是严苛的腐蚀环境、或者中长期的耐候需求情况下。例如钢结构桥梁底漆、储罐外防腐底漆、集装箱外防腐底漆、钢结构防锈漆、船壳底漆、海港设施防腐底漆等。 环氧富锌底漆基本参数： 颜色及外观：灰色、无光。
比重： 2.2-2.4kg/L 干膜厚度：60μm 湿膜厚度：80μm 理论用量：270g/㎡2 包装规格：25kg+2.5kg 锌粉含量：干膜锌粉含量在80%左右。 稀释剂配比：实际使用两桶油漆配一桶稀料(11公斤)。 环氧富锌底漆施工技术参考： 干燥时间：(25℃)表干≤1h，实干≤24h，完全干燥7d。 熟化时间：(20℃)30分钟。 适用期：配置完成的油漆需在6小时之内用完。 建议涂装道数：无气喷涂一道，刷涂或滚涂1-2道。 前道配套用漆：直接涂装在除锈质量达到Sa2.5级的钢铁表面上。 后道配套用漆：环氧面漆、氯化橡胶面漆、云铁环氧中间漆、氟碳面漆、丙烯酸面漆。 环氧富锌底漆技术指标：
环氧富锌底漆施工工艺: (1)将预涂物表面进行除油、除锈、除尘处理，喷砂除锈应达到GB8923—92标准Sa2.5级，手工除锈应达到3.0级。 (2)施工前将组份一搅拌均匀，按配比加入组份二搅拌均匀,并用专用稀释剂调整至施工粘度，放置半小时熟化。 (3)环氧富锌底漆可喷涂、刷涂，施工环境温度应在10℃以上。室外施工喷涂后24小时内不得淋雨，底漆施工完毕，24小时后喷涂面漆，七天后交付使用。 (4)该漆活化期8小时，当天配漆，当天用完。施工工具应及时用稀释剂清洗。 (5)用量参考：底漆：5~6平方米/公斤;面漆：6~7平方米/公斤。 环氧富锌底漆注意事项 (1)稀释剂与稀释比：无机富锌防锈底漆专用稀释剂35 (2)表面处理：钢表面必须经砂轮机除锈或喷砂除锈,到达瑞典除锈标准Sa2.5级。 (3)熟化时间：23±2℃ 20分钟。适用时间：23±2℃ 8小时。涂装间隔：23±2℃最短5小时，最长7天。 (4)建议涂装道数：2~3道，在施工中，应用便携式电动搅拌器将甲组份(浆料)充分搅拌均匀，使用时应边施工边搅拌。 运输、贮存: (1)产品在运输时，应防止雨淋、日光曝晒，避免碰撞，并应符合交通部门的有关规定。 (2)产品应存放在阴凉通风处,防止日光直接照射,并隔绝火源,远离热源的库 房内。 环氧富锌漆安全防护： 施工场地应有良好的通风设施,油漆工应戴好眼镜、手套、口罩等,避免皮肤接触和吸入漆雾.施工现场严禁烟火。
石油化工企业环境保护设计规范 总则 1.为保证在石油化工企业工程设计中贯彻《中华人民共和国环境保护法》。根据《建设 项目环境保护管理办法》及《建设项目环境保护设计规定》的要求，特制定本规范。 2.本规范适用于石油化工企业新建、扩建、改建工程的设计。 3.石油化工企业的环境保护设计，应做到全面规划、减少排污分流、分级控制、综合 利用、有效处理，以达到防治污染的目的。 4.环境保护工程，必须与主体工程同时设计。污染防治技术不落实的生产工艺，不得 用于设计。 5.执行本规范时。尚应符合现行的国家、地方和石油化工行业有关标准规范的要求。 前期工作合格设计阶段的要求 1.项目建议书中，应根据建设项目的性质、规模、排放的污染物及建设地区环境现状 等资料，对可能造成的环境影响进行简要说明。 2.可行性研究报告书(设计任务书)中的环境保护部分，应按中国石油化工总公司《石 油化工项目可行性研究报告编制规定》的要求编写。 3.初步设计的环境保护篇（章），应按《石油化工工厂初步设计内容规定》编写。且大 型建设项目的环境保护部分，宜独立成册。 4.施工图设计，应按已批准的初步设计中环境保护篇（章）的各项措施和要求进行。 厂址选择与总图布置 1.厂址选择，应根据建厂地区的自然条件、社会条件和环境背景资料，结合工厂排放 的污染物，进行综合分析论证，阐明不同选址方案对环境影响的差异。 2.企业的厂区、生产管理区、居住区、废渣堆埋场及污水排放地点，应同时选择，并 应符合当地城乡建设规划的要求。 3.严禁在城市规划确定的居住区、文教区、水源保护区、名胜古迹、风景游览区、温 泉、疗养区和自然保护区等区界内选址。 4.厂址宜选在自然条件有利于废气扩散、废水排放的地区。 5.场区和居住区之间，应设卫生防护距离。确定防护距离时，炼油厂应按现行《炼油 厂卫生防护距离》（SHJ1070）的规定进行；石油化工工厂，化纤厂及化肥厂，应按批准的环境影响报告书的结论确定。在卫生防护距离范围内，不得建居住的房屋，并应绿化。 6.石油化工企业的生产管理区，应布置在靠近居住区的一侧，构成企业的非扩建端； 同时应合理规划其扩建方向。 7.对大气污染较严重的装置和有毒有害物料的储运设施，宜布置在工厂生产管理区和 人员集中场所全年最小频率风向的上风侧，并应避免布置在窝风地段。 8.场区绿化，应按现行《石油化工企业厂区绿化设计规范》（SHJ8）进行。 9.放射性物品储存仓库，应布置在人员很少接近的厂区边缘地带，并应按有关放射物 品储存规定采取必要防护措施。 10.强噪声源，宜远离工厂生产管理区及噪声敏感区。 11.总图布置，应综合考虑声学因素，合理规划。利用地形，建筑物等阻挡噪声传播， 并合理隔离噪声源。噪声敏感区宜布置在自然屏障的声影区。 12.废渣堆埋场，应与居住区、自然水体和地下水源等保持免受污染的距离。
环氧富锌底漆，是由环氧树脂、大量锌粉、助剂等组成。具有阴极保护、缓蚀和屏蔽三重防锈作用，是大气环境下钢结构防腐防锈首选底漆。应用广泛，性能优异。 说到这里，很多顾客就会问道，环氧富锌底漆既然性能这么好，能不能直接作为面漆使用?其实这种做法是不可行的，下面小编为大家详细的说明一下其中的原因吧！ 原因一：产生锌盐、漆膜粉化 环氧树脂漆，众所周知，耐候性差，一般作为室内用漆使用的原因：环氧树脂中含有醚键，树脂分子在太阳紫外线照射下很容易降解断链，涂膜会失光和粉化（如图1所示）。因此，环氧树脂漆不适宜作为户外的装饰性面漆使用。 图1：环氧树脂受紫外线作用粉化的机理 环氧富锌底漆属于环氧树脂漆类里一个产品，因此，单独作为面漆使用，由于漆膜耐候性差，而且环氧富锌底漆里面含有大量锌粉，锌粉会与空气中氧气、水汽等反应，会产生锌盐（俗称白锈），逐渐会出现粉化、脱落现象。 原因二：配套面漆防护效果更好
涂料涂装很讲究配套性的，因为适合的防腐涂装方案，防护效果和使用年限越长久。涂料分为底漆、中间漆和面漆三种。如何正确选用适合产品配套十分重要。小编为大家简单讲述一下环氧富锌底漆配套方案。 底漆、中间漆和面漆分别起到什么作用？ 底漆：一般都起到防腐防锈作用，增强与基材附着力的效果。 中间漆：具有一定防腐防锈能力，可增加漆膜厚度，起到很好衔接作用，达到更好的涂装效果。 面漆：一般是起到防腐装饰的效果。 底漆、中间漆和面漆配套时用防腐效果更好，使用年限越长。 环氧富锌底漆常用配套方案： 钢结构经典涂装方案:环氧富锌底漆+环氧云铁中间漆+丙烯酸聚氨酯面漆 桥梁防腐涂装方案：环氧富锌底漆+环氧云铁中间漆+氟碳面漆/聚硅氧烷面漆 钢结构场馆涂装方案：环氧富锌底漆+环氧云铁中间漆+金属氟碳漆 铁路桥梁涂装方案：环氧富锌底漆+环氧云铁中间漆+灰铝粉石墨醇酸面漆 使用环氧富锌底漆注意事项： 1、环氧富锌底漆不能与醇酸面漆配套使用，会发生皂化反应漆膜脱落。 2、环氧富锌底漆施工时应注意，基材处理应达到瑞典除锈标准Sta2.5级以上， 喷涂环氧富锌底漆后，与中间漆涂装间隔不宜过长，如在喷涂中间漆时应观察，基材表面是否有锌盐，如有需去除干净再涂装中间漆和面漆。
中华人民共和国化工行业标准 HG/T 2277-92 各色硝基外用磁漆 11主题内容与适用范围 本标准规定了各色硝基外用磁漆的技术要求、试验方法、检验规则及标志、包装、贮存和运输。 本标准适用于由硝化棉、醇酸树脂（或加适量其他合成树脂），各种颜料、增塑剂和有机溶剂等调制面成的各色硝基外 用磁漆。该漆主要用于机床、机器、设备和工具等金属表面的保护和装饰。 22引用标准 GB1725 涂料固体含量测定法 GB1725 涂料遮盖力测定法 GB1728 漆膜、腻子膜干燥时间测定法 GB1762 漆膜回粘性测定法 GB1922 溶剂油 GB3186 涂料产品的取样 GB5208 涂料闪点测定法快速平衡法 GB6682 实验室用水规格 GB6753.1涂料研磨细度的测定 GB9274 色漆和清漆耐液体介质的测定 GB9278 涂料试样状态调节和试验的温湿度 GB9750 涂料产品包装标志 GB9754 色漆和清漆不含金属颜料的色漆漆膜之20°、60°和85°镜面光泽的测定 GB9761 色漆和清漆色漆的目视比色 33技术要求 产品应符合下表技术要求。 容器中状态搅拌后无硬块，呈均匀状态
注：铝色漆加和铝粉浆后，细度、光泽两项指标不检验。 44试验方法 凡以下试验方法中所指的“规定条件”为GB 9278所规定的温湿度。 4．14．1容器中状态 先打开容器，如有结皮应去掉结皮，用搅拌捧搅拌内容物，虽在容器底部有部分沉淀，但没有特别硬的块，搅刮容器 底部可使沉淀物搅开，经搅拌内容物易于混合均匀时，视为“搅拌后无硬块，呈均匀状态”。 4．24．2细度 按GB 6753.1规定进行。 4．34．3施工性 马口铁板两块。 用规定的稀释剂将涂料稀释至流出时间为20~25（涂4粘度计），以压力将试样喷试板上。 4．4 干燥时间 按GB1728（表干甲法、实干乙法）规定进行。 4．5 漆膜颜色及外观 按GB9761规定进行。 4．6 遮盖力 按GB1726中乙法规定进行。 4．7 光泽 按GB9754规定进行。 4．84．8回粘性 按GB1762规定进行。 4．94．9渗色性 玻璃板90mm x120mmx (2~3) mm两块。 将漆样喷涂在玻璃上，喷涂二道，每道间隔30min，在喷涂第二道后于规定条件下放置24h，再喷涂一道同类型白色硝基外用磁漆，再在规定条件下放置30min后，在散射日光下目视检查是否产生部分漆膜被溶解，观察白色涂料漆膜中引起的变色。 视为“不渗色”。 4．104．10漆膜加热试难 玻璃板90mmx120mmx (2~3)mm两块。 将漆样喷涂在玻璃上，喷涂二道，每道间隔30min，干膜厚度为30~40μm，在喷涂第二道后，在规定条件下放置24h后，置于100~105℃烘箱中烘烤2h，取出在规定条件下放置1h，如果漆膜没有气泡、鼓泡、裂纹、剥落，而颜色有轻微的变化时，可视为“轻微变化”。 4．114．11耐水性 按GB9274中第5章试验程序—甲法浸泡法中的5.4条程序A的规定进行。 4．124．12耐挥发性溶剂 钢板50mmx120mmx (0.45~0.55)mm四块。
