昭苏县电力设施保护基础知识测试题
姓名：单位：得分：
一、单选题（共15题，每题2分，共30分。每题给四个选项，根据题中选项，选择一个相应的正确答案）
1、日常照明中使用的电源一般电压为（）伏。
A、110
B、220
C、380
2、任何人不得在架空电力线路两侧各（）米的区域内放风筝。
A、100
B、200
C、300
3、居民装修时，如发现电线破损，要及时用（）缠好。
A、绝缘胶带
B、伤痛膏布
C、医用胶布
4、昭苏县于（）创建自治州级保护电力设施模范县。
A、2005年
B、2006年
C、2007年
D、2008年
5、在电力线路保护区内进行打桩、钻探、开挖等可能危及电力线路设施安全的作业，应当有（）批准。
A、电力行政管理部门
B、电力企业
C、政府安全部门
D、公安局
6、起重、升降机械进入架空电力线路保护区内作业的，应当经（）批准，并采取安全措施后方可进行。
A、电力行政管理部门
B、电力企业
C、政府安全部门
D、公安局
7、任何单位和个人不得在距电力设施范围（）内进行爆破作业。
A、100米
B、500米
C、800米
D、1000米
8、在自然灾害等不可抗力及其他紧急情况下，对可能危及电力设施安全的植物，经所有人或者管理人采取其他措施仍不足以消除危害的，电力企业（）修剪或者砍伐。事后电力企业应当自紧急情况结束之日起三十日内将采伐情况报林业或者城市绿化主管部门备案。
A、应该
B、可以
C、必须
9、因自然灾害、人为损坏等毁坏公用供电设施造成断电事故的，除天气恶劣、交通堵塞等客观原因外，供电企业应当在接到报修之时起（）派员到达现场抢修，尽快恢复正常供电。
A、30分钟内
B、1.5小时内
C、3小时内
10、用户对查询结果有异议的，供电企业应当自提出异议之日起（）内予以处理并答复。
A、三日
B、五日
C、七日
11、发生自然灾害等突发公共事件时，电力企业和用户应当服从县级以上地方人民政府及其电力行政管理部门的（）。
A、用电计划
B、用电安排
C、用电秩序
12、供电企业应当加强对电力用户安全用电的（）。
A、检查
B、指导
C、整改
13、因窃电造成他人财产、人身安全受到侵害，受害人依法要求窃电人停止侵害、赔偿损失的，供电企业应当履行（）义务。
A、赔偿
B、协助
C、帮助
14、严重影响电力安全的行为消除后，供电企业应当在（）恢复供电。
A、两个工作日内
B、叁个工作日内
C、一周内
15、居民用户自逾期之日起超过三十日，经催交仍未交付电费的，供电企业应当至少提前（）通知用户后，方可实施中断供电。
A、一天
B、三天
C、七天
二、多项选择题（共10题，每题2分，共20分。每题给四个选项，根据题中选项，选择相应的正确答案，按要求在答题卡相应位置上填涂，多选、少选或错选均不得分）
1、以下是扑灭电火灾的正确做法（）。
A、首先切断电源，然后灭火
B、首先拉开附近的刀闸开关或剪断附近的电线
C、可用1211、二氧化碳灭火器来扑灭电火灾
2、遇有人身触电事故发生时，常用的人工急救方法有（）种。
A、口对口吹气法（或口对鼻吹气法）
B、胸外心脏按压法
C、口对口吹气法与胸外心脏按压法配合法
3、单位出售废旧电力设施器材的，经办人须持（）和（）；个人出售废旧电力设施器材的，须持（）。
A、单位介绍信
B、本人身份证件
C、派出所证明
4、触电时，电流通过人体的部位不同，触电的危险性不同。以下是最危险的电流路径（）。
A、左手到脚
B、右手到脚
C、双手或双脚
5、下列行为属窃电行为是（）。
A、在供电企业的供电设施或者其他用户的用电设施上擅自接线及绕越法定的用电计量装臵以及使用特制的窃电装臵
B、伪造或开启法定的或者授权的计量检定机构加封的用电计量装臵封印
C、故意损坏或是使法定的用电计量装臵计量不准或失效以及使用伪造、非法充值的电费卡
6、在使用电气设备时，错误的做法是( )。
A、先插电源插销，后合开关
B、先合开关，后插电源插销
C、先插电源插销，后合开关或先合开关，后插电源插销视客户习惯操作
7、在日常的工作生活中，常见的停电原因大致有（）。
A、供电线路检修计划停电
B、供电线路突发性故障停电
C、欠费停电及低压故障停电
8、用户停止窃电、消除危害、交付所窃电量电费并承担相应责任后，供电企业应当（）对居民用户恢复供电，对非居民用户应当在（）恢复供电。
A、及时
B、一个工作日内
C、两个工作日内
D、一周内
9、非居民用户自逾期之日起超过三十日，经催交仍未交付电费的，供电企业应当至少提前（）送达中断供电通知书，并在中断供电前（）再通知用户一次后，方可实施中断供电。
A、一小时
B、一天
C、三天
10、如发现有人低压触电时，使触电者脱离电源的手段有（）。
A、迅速切断电源，如拉开电源开关或刀闸，拔出电源插头等
B、使用绝缘工具，干燥的木棒，木板，绳索等不导电的东西解脱触电者
C、戴绝缘手套或将手用干燥衣物等包起来后解脱触电者
三、简答题(共2题，每题10分，共20分)
1、县以上地方各级电力管理部门保护电力设施的职责是什么？
2、任何单位或个人在电力电缆线路保护区内，必须遵守什么规定？
四、论述题(30分)
若你是一名电力设施保护从业人员，你应如何做好电力设施保护工作？
电力设施保护基础知识测试题答案
一、1、B 2、C 3、A 4、D 5、A 6、A 7、B 8、C 9、A
10、A 11、B 12、B 13、B 14、A 15、C
二、1、AB 2、ABC 3、ACB 4、AB 5、ABC 6、AC 7、ABC 8、BC 9、CA
10、ABC
三、1、（一）在必要的架空电力线路保护区的区界上，应设立标志，并标明保护区的宽度和保护规定；
（二）在架空电力线路导线跨越重要公路和航道的区段，应设立标志，并标
明导线距穿越物体之间的安全距离；
（三）地下电缆铺设后，应设立永久性标志，并将地下电缆所在位臵书面通
知有关部门；
（四）水底电缆铺设后，应设立永久性标志，并将水底电缆所在位臵书面通
知有关部门。
2、（一）不得在地下电缆保护区内堆放垃圾、矿渣、易燃物、易爆物，倾倒酸、碱、盐及其他有害化学物品，兴建建筑物、构筑物或种植树木、竹子；
（二）不得在海底电缆保护区内抛锚、拖锚；
（三）不得在江河电缆保护区内抛锚、拖锚、炸鱼、挖沙。
昭苏县禁毒工作基础知识测试卷答案
一、选择题
1、C、
2、B、
3、A、
4、B、
5、C、
6、B、
7、A、
8、C、
9、A、10、A、11、ABD、12、ABD、13、BCD、14、AD、15、AD、16、ABC、17、ABC、18、ABC、19、ABC、20、ABCD
二、简答题
1、外表或身体情况发生变化，如体重、睡眠习惯改变、出现机械性的反复相似的动作、幻听、幻觉、妄想、言语不清、步态不稳、反应迟钝、出汗、健谈、高兴异常、头晕和呕吐等。
显著的个性或情绪变化，如多疑、暴躁、对他人漠不关心。
纪律涣散、无故旷工、旷课，工作学习表现变差。
不良交往增多，经常与不三不四的人来往。
极度需要钱而且数量很大，常花言巧语或死磨硬缠向父母、亲友借钱。
2、种毒必究：非法种植器粟不满五百株或者其他少量毒品原植物的处十日以上十五日以下拘留，可以并处三千元以下罚款。种植罂粟五百株以上不满三千株或者
其他毒品原植物数量较大的、经公安机关处理后又种植的、抗拒铲除的处五年以下有期徒刑、拘役或者管制，并处罚金。
电力系统继电保护 董双桥 2005年9月
第一部分电力系统继电保护的基本知识 电力系统：由发电电厂中的电气部分，变电站，输配电线路，用电设备等组成的统一体：它包括发电机、变压器、线路、用电设备以及相应的通信，安全自动装置，继电保护，调调自动化设备等。 电力系统运行有如下特点： 1、电能的生产，输送和使用必须同时进行。 2、与生产及人们的生活密切相关。 3、暂态进程非常短，一个正常运行的系统可能在几分钟，甚致几秒钟内瓦解。 电力系统继电保护的作用。 电力系统在运行中，可能由于以下原因，发生故障或不正常工作状态。 1、外部原因：雷击，大风，地震造成的倒杆，绝缘子污秽造成污闪，线路覆冰造成冰闪。 2、内部原因：设备绝缘损坏，老化。 3、系统中运行人员误操作。 电力系统故障的类型： 1、单相接地故障D（1） 2、两相接地故障D（1.1） 3、两相短路故障D（2） 4、三相短路故障D（3） 5 线路断线故障 以上故障单独发生为简单故障。在不同地点同时发生两个或以上称为复故障。 电力系统短路故障的后果： 1、短路电流在短路点引起电弧烧坏电气设备。 2、造成部分地区电压下降。 3、使系统电气设备，通过短路电流造成热效应和电动力。 4、电力系统稳定性被破坏，可能引起振荡，甚至鲜列。 不正常工作状态有：电力系统中电气设备的正常工作遭到破坏，但未发展成故障。 不正常工作状态有： 1）电力设备过负荷，如：发电机，变压器线路过负荷。 2）电力系统过电压。 3）电力系统振荡。
4）电力系统低频，低压。 电力系统事故：电力系统中，故障和不正常工作状态均可能引起系统事故，即系统全部或部分设备正常运行遭到破坏，对用户非计划停电、少送电、电能质量达不到标准（频率，电压，波形）、设备损坏等。 继电保护的作用，就检测电力系统中各电气设备的故障和不正常工作状态的信息，并作相应处理。 继电保护的基本任务： 1）将故障设备从运行系统中切除，保证系统中非故障设备正常运行。 2）发生告警信号通知运行值班人员，系统不正常工作状态已发生或自动调整使系统恢复正常工作状态。 电力系统对继电保护的基本要求（四性） 1）选择性：电力系统故障时，使停电范围最小的切除故障的方式 2）快速性：电力系统故障对设备、人身、系统稳定的影响与故障的持续时间密切相关，故障持续时间越长，设备损坏越严重；对系统影响也越大。因此，要求继电保护快速的切除故障。 电力系统对继电保护快速性的要求与电网的电压等级有关。 35kV及以下保护动作时间工段60-80ms 110kV 工段40-60ms 220kV 高频保护20-40ms 500kV 20-40ms 快速切除故障，可提高重合闸成功率，提高线路的输送容量。 3）灵敏性：继电保护装置在它的保护范围内发生故障和不正常工作状态的反应能力（各种运行方式，最大运行方式，最小运行方式），故障时通人保护装置的故障量与保护装置的整定值之比，称为保护装置的灵敏度。 4）可靠性： ①保护范围内发生故障时，保护装置可靠动作切除故障,不拒动。 ②保护范围外发生故障和正常运行时，保护可靠闭锁,不误动。 在保护四性中：重要的是可靠性，关键是选择性，灵敏性按规程要求,快速性按系统要求。
电力系统继电保护试题以与答案 一、单项选择题 ( 每小题2 分，共30 分。从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。 )1．1 电流保护 I 段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越( ③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若( ③ )不满足要求，则要与相邻线路限时电流速断保护配合。①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统( ② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为( ② ) 。①100％②2／3③1／3④ 00①UAB②-UAB③UB④-UC6．电流速断保护定值不能保证( ② ) 时，则电流速断保护要误动作，需要加装方向元件。①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏 I 段保护在非全相运行时需( ④ ) 。①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电
压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器( ③ ) 的后果。①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。调节方法是改变电抗变换器DKB( ④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离 II段的动作值应按分支系数Kfz 为最小的运行方式来确定，目的是为了保证保护的(② ) 。①速动性②选择性0③灵敏性④可靠性11．相间短路的阻抗继电器采用接线。例如 I =IU A③UA-UB④ UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(①) 。①选择性②速动性③灵敏性④可靠性13．对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是( ③ ) 。①允许信号②跳闸信号③闭锁信号④任意信号14．相高频保护用 I1+KI2 为操作电流， K=68，主要是考虑( ③ )相位不受两侧电源相位的影响，有利于正确比相。①正序电流②零序电流③负序电流④相电流15．高频保护基本原理是：将线路两端的电气量（电流方向或功率方向）转化为高频信号；以( ③ )
继电保护试卷(试题、 答案)
2011– 2012学年度第二学期期末考试 《 继电器保护原理课程 》试卷（A 卷答卷） 教学中心： 专业层次： 继续教育本科 学号： 姓名： 座号： 注意事项：1. 本试卷共 五 大题，满分100分，考试时间120分钟，闭卷； 2. 考前请将密封线内各项信息填写清楚； 3. 所有答案直接做在试卷上,做在草稿纸上无效； 4．考试结束，试卷、草稿纸一并交回。 出卷要求： 1、所有试卷必须依据教学大纲和考试大纲的要求出题； 2、试卷内容难度：基础内容约占60%、中等难度内容约占30%、较难内容约占10%； 3、题型一般应该多样化，如：判断题、选择题、填空题、概念解释题、简 答题、论述题、计算题、设计题，操作题、作图题、分析题、编程题等； 4、题量适当，考试时间不低于90分钟，一般为120分钟； 5、同一份试卷中，相同内容不得出现在不同题型中；出卷应出A 、B 、C 卷，题型相同且难易程度相当，同题型试题内容重复率不得超过20%； 6、试卷应合理分配各题型分数，且注明各小题分数； （ 密 封 线 内 不 答 题 ）
7、按照学院统一试卷格式要求排版，每份试卷表头、得分表及密封线均应与试卷模版所给相同； 8、每份卷给出标准（参考）答案，其中论述题、分析题、操作题等应指出得分要点； 9、试卷与答案一起上交（含电子版），出卷教师在试卷纸版背面签名确认。 一.判断题(每题1分，共15分) 1.电力系统发生故障时,继电保护装置如不能及时动作,可能破坏电力系统运行 的稳定性。 ( √) 2.继电保护装置的测量部分测量被保护元件的某些运行参数并与保护的整定值 进行比较。( ×) 3.电力系统发生故障时继电保护装置通常应在保证选择性的前提下,尽快动 作。 ( √ ) 4.采用900接线的功率方向继电器,两相短路时有电压死区。 （×） 5.电力系统发生不对称相间短路时，短路电流中含正序分量、负序分量、零序 分量。 (× ) 6.中性点不接地电网发生单相接地时,故障线路保护通过的零序电流为本身非 故障相对地电容电流之和。 (× ) 7.距离保护接线复杂，可靠性比电流保护高，这是它的主要优点。 （×） 8.长线路的测量阻抗受故障点过渡阻抗的影响比短线路大。 （×） 9.电流比相式母线保护动作判断只与电流的相位有关，而与电流的幅值无关。 （√） 10.对于中性点非直接接地电网，母线保护采用三相式接线。 ( × ) 11.平行线路的一回线检修时,横差方向保护应自动退出工作。 (√ ) 12.相差高频保护能作相邻元件的后备保护。 （×）
大学200 －200 学年第( )学期考试试卷 课程代码 3042100 课程名称电力系统继电保护原理考试时间120 分钟 阅卷教师签字： 一、填空题（每空1分，共18分） 1、电力系统发生故障时，继电保护装置应将部分切除，电力系统出现不正常工作 时，继电保护装置一般应。 2、继电保护的可靠性是指保护在应动作时，不应动作时。 3、瞬时电流速断保护的动作电流按大于本线路末端的整定，其 灵敏性通常用 来表示。 4、距离保护是反应的距离，并根据距离的远近确定的—种保护。 5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，受过 渡电阻的影响最大， 受过渡电阻的影响最小。 6、线路纵差动保护是通过比较被保护线路首末端电流的和的原理实现 的，因此它不反应。 7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的分量，其 中以为主。 8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动， 即， 和。 二、单项选择题（每题1分，共12分）
1、电力系统最危险的故障是（ ）。 （A ）单相接地 （B ）两相短路 （C ）三相短路 2、继电保护的灵敏系数 要求（ ） 。 （A ） （B ） （C ） 3、定时限过电流保护需要考虑返回系数，是为了（ ）。 （A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择 性 4、三段式电流保护中，保护范围最小的是（ ） （A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护 5、三种圆特性的阻抗继电器中， （ ）既能测量故障点的远近，又能判别故障方向 （A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器 6、有一整定阻抗为的方向圆阻抗继电器，当测量阻抗时， 该继电器处于 （ ）状态。 （A ）动作 （B ）不动作 （C ）临界动作 7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（ ）。 （A ）大于1，并取可能的最小值 （B ）大于1，并取可能的最大值 （C ）小于1，并取可能的最小值 8、从减小系统振荡的影响出发，距离保护的测量元件应采用（ ）。 （A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器 9、被保护线路区内短路并伴随通道破坏时，对于相差高频保护（ ） （A ）能正确动作 （B ）可能拒动 （C ）可能误动 10、如图1所示的系统中，线路全部配置高频闭锁式方向纵联保护，k 点短路，若A-B 线路通道故障，则保护1、2将（ ）。 （A ）均跳闸 （B ）均闭锁 （C ）保护1跳闸，保护2 闭锁 图1 11、变压器的电流速断保护与( )保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。 （A ）过电流 （B ）过负荷 （C ）瓦斯 12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧（ ）选择。 sen K 1sen K <1sen K =1sen K >860set Z =∠?Ω430m Z =∠?Ω A B C D
《电力系统继电保护》模拟试题(一) 一、填空题 1、方向电流保护主要用于与线路上。 2、相间短路保护功率方向继电器采用90°接线,其目的就是防止_____ _____造成保护拒动。 3、整流型功率方向继电器引入记忆回路的目的就是___________________ ____________。 4、应式功率方向继电器的最大灵敏角φs=-α,α为继电器的_________。 5、为防止非故障相电流影响造成相间短路保护功率方向继电器误动,保护直流回路应采用__________接线。 6、相间方向电流保护,如果要改变它的保护方向,可将_____________________接入。 7、方向过电流保护动作的正方向就是短路功率从流 向。 8、对带方向性的继电器,应检查当通入可时的性能,对零序方向元件,还应同时通入可能的以检验其性能。 9、检验功率方向继电器电流及电压的潜动,不允许出现的潜动,但允许存在不大的方向的潜动。 二、选择题 1、过电流方向保护就是在过电流保护的基础上,加装一个( )而组成的装置。 (A)负荷电压元件 (B)复合电流继电器 (C)方向元件 (D)复合电压元件 2、功率方向继电器的电流与电压为Ia、Ubc,Ib、Uca,Ic、Uab时,称为( )。 (A)90度接线 (B)60度接线 (C)30度接线 (D)0度接线 3、所谓功率方向继电器的潜动,就是指( )的现象。 (A)只给继电器加入电流或电压时,继电器不动作 (B)只给继电器加入电流或电压时,继电器动作 (C)加入继电器的电流与电压反相时,继电器动作 (D)与电流、电压无关 4、功率方向继电器的转矩M=KVkIkcos(φk+α),所以继电器的动作方向带有方向性,它的动作范围( )。 (A)-(900+α)>φk>(900-α) (B)φk=(900-α) (C)-(900+α)<φk<(900-α) (D)φk=(900+α) 5、在电网中装设带有方向元件的过流保护就是为了保证动作的( )。 (A)选择性 (B)可靠性 (C)灵敏性 (D)快速性 6、按900接线的相间功率方向继电器,当线路发生正向故障时,若φk为300,为使继电器动作最灵敏,其内角α值应就是( )。 (A)300 (B)-300 (C)700 (D)600 7、相间方向过流保护的按相起动接线方式就是将( )。 (A)各相的电流元件触点并联后,再串入各功率方向继电器触点 (B)同名相的电流与功率方向继电器的触点串联后再并联 (C)非同名相电流元件与方向元件触点串联后再并联 (D)各相功率方向继电器的触点与各相的电流元件触点分别并联后再串联 三、问答题 1、对功率方向继电器的基本要求就是什么？ 2、功率方向继电器能单独作为相间短路保护不？为什么？为什么采用90°接线? 3、相间方向电流保护中,功率方向继电器一般使用的内角为多少度？采用900接线方式有什么优点？ 4、方向过流保护为什么必须采用按相起动方式？ 5、功率方向继电器的潜动有什么危害?感应型功率方向继电器的潜动如何消除? 《电力系统继电保护》模拟试题(一)答案一、填空题 1、双电源辐射形电网单电源环网 2、保护安装出口处两相短路 3、消除保护安装出口处三相短路速动保 护的拒动 4、内角 5、按相起动 6、输入电流或电压的其中之一反极性 7、母线线路 8、最大反方向 短路电流最大零序电压 9、非动作 二、选择题 1、C 2、A 3、B 4、C 5、A 6、B 7、 B 三、问答题 1、答:(1)能正确判断故障方向;(2)动作灵敏;(3)动作迅速。 2、答:(1)不能单独作为保护,因为在正常输送正向功率时,方向元件会起动;(2)采用90°接线,为了消除保护出 口两相短路动作死区。 3、答:相间功率方向继电器一般使用的内角为450。采用900接线具有以下优点:(1)在被保护线路发生各种相间 短路故障时,继电器均能正确动作。(2)在短路阻抗角φk可能变化的范围内,继电器都能工作在最大灵敏角附近, 灵敏度比较高。(3)在保护安装处附近发生两相短路时,由于引入了非故障相电压,没有电压死区。 4、答:方向过流保护采取“按相起动”的接线方式,就是为了躲开反方向发生两相短路时造成装置误动。例如当 反方向发生BC相短路时,在线路A相方向继电器因负荷电流为正方向将动作,此时如果不按相起动,当C相电流 元件动作时,将引起装置误动;采用了按相起动接线,尽管A相方向继电器动作,但A相的电流元件不动,而C相电 流元件动作但C相方向继电器不动作,所以装置不会误动作。 5、答:功率方向继电器可能有反向与正向潜动,反向潜动会增大动作功率,正向潜动则可能使保护误动作,消除感 应型功率方向继电器潜动方法如下:(1)转动铁芯柱的位置。(2)移动电压线圈的相对位置。(3)将电压线圈与补 偿线圈正极性或反极性串联。(4)稍微移动不带线圈的磁极位置。 《电力系统继电保护》模拟试题(二) 一、填空题 1、中性点装设消弧线圈的目的就是利用消弧线圈的感性电流补偿接地故障时的______,使接地故障电流减少。 2、中性点装设消弧线圈对电容电流的补偿有三种不同的方式,即_________、_________与_________。 3、中性点直接接地系统,当发生单相金属性接地时,故障点故障相电压____、零序电压______,____零序电压为零。 4、中性点接地系统,零序电流流通范围取决于______________________。 5、从继电保护的要求出发,在选取接地的变压器中性点数目与位置时,应保证零序分量电流的分布尽可能不随 ______ ________而变化。 6、零序功率方向继电器灵敏角为70°时,为使保护能正确动作,应将接入继电器的零序___________接入。 7、当系统的正、负序阻抗相等时,若接地短路的正序总阻抗大于零序总阻抗,则单相接地短路的零序电流____ ____两相接地短路的零序电流。 8、当系统的正、负序阻抗相等时,若正序阻抗大于零序阻抗,则整定计算求动作值时,应取________接地短路,而 灵敏度校验时,应取_________接地短路。 9、中性点不接地系统,构成接地保护常见方式有:______________、__________与_____________。 10、我国电力系统中性点接地方式有三种,分别就是____________、_______________与_________________。 二、选择题 1、在大接地电流系统中,故障电流中含有零序分量的故障类型就是( )。 (A)两相短路 (B)三相短路 (C)两相接地短路 (D)与故障类型无关 2、中性点经装设消弧线圈后,若接地故障的电感电流大于电容电流,此时补偿方式为( )。
电力设施保护护线工作基本试题 姓名： 分数： 一、选择题（可多项选择）30分 1、架空输电线路设施的组成有（ ABC ） A、杆塔、拉线、导线； B、避雷线、绝缘子、金具、接地装置； C、标志牌及其他有关辅助设施； D、管道、轨道、沟道等。 2、架空输电线路保护区范围是（ B ） A、35千伏10米、110千伏10米、220千伏15米、500千伏20米； B、35千伏5米、110千伏8米、 220千伏17米、500千伏25米； C、35千伏7米、110千伏10米、220千伏12米、500千伏23米； D、35千伏9米、110千伏12米、220千伏14米、500千伏21米。 3、在架空输电线路保护区内不得使用哪些机械车辆施工（ ABCDEF ） A吊车、B铲车、C挖掘机、D翻斗车、E水泥泵车、F打桩机、G客车、H货车等。 二、判断题39分 全对 1、不得在线路保护区内兴建建筑物、构筑物等永久设施。（ ） 2、不得在杆塔内或杆塔与拉线间修建道路等。（ ） 3、不得在线路保护区内种植最终生长高度可能危及线路安全的各类高大树木，如：杨树、柳树、银杏树、槐树、桑树、核桃树、竹子等植物。（ ） 4、不得擅自攀登杆塔。（ ） 5、不得在线路保护区内堆放易燃易爆物品的。（ ） 6、不得在铁塔基础面内及周边或拉线旁打井、堆物、弃渣等。（ ） 7、不得在高压线杆塔基础及拉线周围10m区域内，取土、挖沙的。（ ） 8、不得线路保护区内的养鱼池，开展垂钓活动的。（ ） 9、不得在杆塔上架设电力线、通讯线、广播线。（ ） 10、不得向导线抛掷物体。 11、不得倾倒漂浮物体的如：锡箔纸、彩带条、塑料布等。（ ） 12、不得在线路导线两侧各300米(水平距离)的区域内放风筝的。（ ） 13、不得在线路500米范围内(指线路水平距离)进行爆破作业的。（ ） 三、问答题41分 1、如何做好电力设施保护工作？ 95599 发现状况随时拨打 电力设施保护知识试题 一、电力设施保护基本概念 1、电力设施的保护范围：由发电装置到用电二次系统之前均为电力设施的保护范围。 2、电力设施保护的含义是什么？ 是指为确保电力设施正常运行和安全所采取的一系列保护措施。
2011– 2012学年度第二学期期末考试 《 继电器保护原理课程 》试卷（A 卷答卷） 教学中心： 专业层次： 继续教育本科 学号： 姓名： 座号： 注意事项：1. 本试卷共 五 大题，满分100分，考试时间120分钟，闭卷； 2. 考前请将密封线内各项信息填写清楚； 3. 所有答案直接做在试卷上,做在草稿纸上无效； 出卷要求： 1、所有试卷必须依据教学大纲和考试大纲的要求出题； 2、试卷内容难度：基础内容约占60%、中等难度内容约占30%、较难内容约占10%； 3、题型一般应该多样化，如：判断题、选择题、填空题、概念解释题、简答题、论述题、计算题、设计题，操作题、作图题、分析题、编程题等； 4、题量适当，考试时间不低于90分钟，一般为120分钟； 5、同一份试卷中，相同内容不得出现在不同题型中；出卷应出A 、B 、C 卷，题型相同且难易程度相当，同题型试题内容重复率不得超过20%； 6、试卷应合理分配各题型分数，且注明各小题分数； 7、按照学院统一试卷格式要求排版，每份试卷表头、得分表及密封线均应与试卷模版所给相同； 8、每份卷给出标准（参考）答案，其中论述题、分析题、操作题等应指出得分要点； 9、试卷与答案一起上交（含电子版），出卷教师在试卷纸版背面签名确认。 一. 判断题(每题1分，共15分) 1. 电力系统发生故障时,继电保护装置如不能及时动作,可能破坏电力系统运行的稳定性。 ( √ ) 2. 继电保护装置的测量部分测量被保护元件的某些运行参数并与保护的整定值进行比较。 ( × ) 3. 电力系统发生故障时继电保护装置通常应在保证选择性的前提下,尽快动作。 ( √ ) 4. 采用900接线的功率方向继电器,两相短路时有电压死区。 （ × ） 5. 电力系统发生不对称相间短路时，短路电流中含正序分量、负序分量、零序分量。 (× ) 6. 中性点不接地电网发生单相接地时,故障线路保护通过的零序电流为本身非故障相对地电 容电流之和。 (× ) （ 密 封 线 内 不 答 题 ）

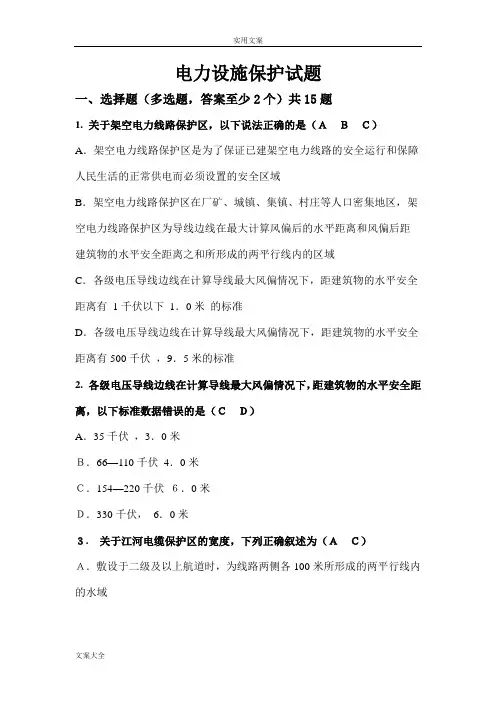

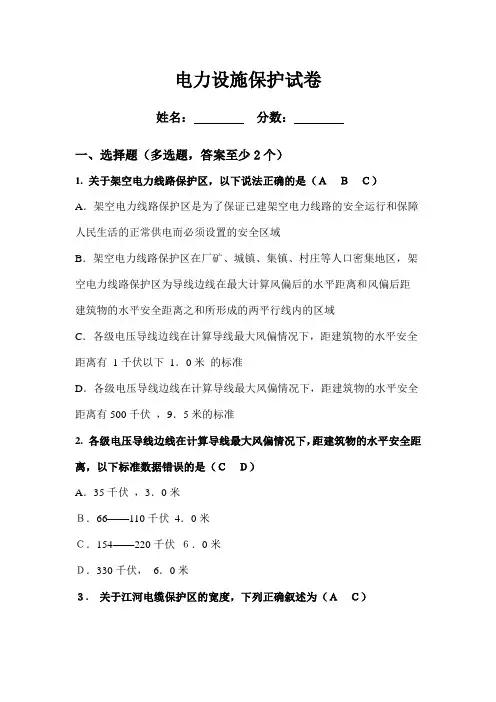

电力设施保护条例实施细则题库 一、选择题（多选题，答案至少2个）共15题 1. 关于架空电力线路保护区，以下说法正确的是（ＡＢＣ） A．架空电力线路保护区是为了保证已建架空电力线路的安全运行和保障人民生活的正常供电而必须设置的安全区域 B．架空电力线路保护区在厂矿、城镇、集镇、村庄等人口密集地区，架空电力线路保护区为导线边线在最大计算风偏后的水平距离和风偏后距建筑物的水平安全距离之和所形成的两平行线内的区域 C．各级电压导线边线在计算导线最大风偏情况下，距建筑物的水平安全距离有1千伏以下1．0米的标准 D．各级电压导线边线在计算导线最大风偏情况下，距建筑物的水平安全距离有500千伏，9．5米的标准 （参考本法第五条） 2.各级电压导线边线在计算导线最大风偏情况下，距建筑物的水平安全距离，以下标准数据错误的是（ＣＤ） A．35千伏，3．0米 Ｂ．66——110千伏4．0米 Ｃ．154——220千伏６．0米 Ｄ．330千伏，6．0米 （参考本法第五条） ３.关于江河电缆保护区的宽度，下列正确叙述为（ＡＣ）
Ａ．敷设于二级及以上航道时，为线路两侧各100米所形成的两平行线内的水域 Ｂ．敷设于二级及以上航道时，为线路两侧各50米所形成的两平行线内的水域 Ｃ．敷设于三级及以下航道时，为线路两侧各50米所形成的两平行线内的水域 Ｄ．敷设于三级及以下航道时，为线路两侧各100米所形成的两平行线内的水域 （参考本法第六条） ４.关于以下说法正确的是（ＡＢＣ） Ａ．敷设于三级及以下航道时，为线路两侧各50米所形成的两平行线内的水域 Ｂ．架空电力线路保护区是为了保证已建架空电力线路的安全运行和保障人民生活的正常供电而必须设置的安全区域 Ｃ．地下电力电缆保护区的宽度为地下电力电缆线路地面标桩两侧各0．75米所形成两平行线内区域 Ｄ．地下电力电缆保护区的宽度为地下电力电缆线路地面标桩两侧各0．755米所形成两平行线内区域 （参考本法第五条、第七条） 5. 任何单位或个人不得在距架空电力线路杆塔、拉线基础外缘规定范围内进行（A B C D） A．取土
电力系统中常见的故障类型和不正常运行状态 故障：短路(最常见也最危险)；断线；两者同时发生 不正常：过负荷；功率缺额而引起的频率降低；发电机突然甩负荷而产生的过电压；振荡 继电保护在电力系统发生故障或不正常运行时的基本任务和作用。 迅速切除故障，减小停电时间和停电范围 指示不正常状态，并予以控制 继电保护的基本原理 利用电力系统正常运行与发生故障或不正常运行状态时，各种物理量的差别来判断故障或异常，并通过断路器将故障切除或者发出告警信号 继电保护装置的三个组成部分。 测量部分：给出“是”、“非”、“大于”等逻辑信号判断保护是否启动 逻辑部分：常用逻辑回路有“或”、“与”、“否”、“延时起动”等，确定断路器跳闸或发出信号 执行部分 保护的四性 选择性：保护装置动作时仅将故障元件从电力系统中切除，使停电范围尽量减少速动性：继电保护装置应尽可能快的断开故障元件。 灵敏性：继电保护装置应尽可能快的断开故障元件。故障的切除时间等于保护装置和断路器动作时间之和 可靠性：在保护装置规定的保护范围内发生了它应该反映的故障时，保护装置应可靠地动作（即不拒动，称信赖性）而在不属于该保护装置动作的其他情况下，则不应该动作（即不误动，称安全性）。 主保护、后备保护 保护：被保护元件发生故障故障，快速动作的保护装置 后备保护：在主保护系统失效时，起备用作用的保护装置。 远后备：后备保护与主保护处于不同变电站 近后备：主保护与后备保护在同一个变电站，但不共用同一个一次电路。 继电器的相关概念： 继电器是测量和起动元件 动作电流：使继电器动作的最小电流值 返回电流：使继电器返回原位的最大电流值 返回系数：返回值/动作值 过量继电器：返回系数Kre<1 欠量继电器：返回系数Kre>1 绩电特性：启动和返回都是明确的，不可能停留在某个中间位置 阶梯时限特性： 最大(小)运行方式： 在被保护线路末端发生短路时，系统等值阻抗最小(大)，而通过保护装置的电流最大(小)的运行方式 三段式电流保护：由电流速断保护、限时电流速断保护及定时限过电流保护相配合构成的一整套保护 工作原理： 电流速断保护:当所在线路保护范围内发生短路时，反应电流增大而瞬时动作切
电力系统继电保护试题以及答案 电力系统继电保护试题以及答案 一、单项选择题（本大题共15小题，每小题1分，共15分） 一、单项选择题（本大题共15小题，每小题1分，共15分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分 1．过电流继电器的返回系数（B） A．等于0 B．小于1 C．等于1 D．大于1 2．限时电流速断保护的灵敏系数要求（B） A．大于2 B．大于1.3~1.5 C．大于1.2 D．大于0.85 3．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（A） A．有机会只切除一条线路B．有机会只切除一条线路 C．100%切除两条故障线路D．不动作即两条故障线路都不切除 4．在双侧电源系统中,采用方向元件是为了提高保护的（D） A．方向性B．可靠性 C．灵敏性D．选择性 5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D） A．90°接线B．3 0、3 0 C.-3 、-3 D．-3 0、3 0 6．正方向出口相间短路,存在动作“死区”的阻抗继电器是（B） A．全阻抗继电器B．方向阻抗继电器 C．偏移特性阻抗继电器D．上抛圆阻抗继电器 7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（D） A．0°接线B．90°接线 C．3 0、3 0 D．A、A+ 3 0零序补偿电流的接线方式 8．由于过渡电阻的存在，一般情况下使阻抗继电器的（A） A．测量阻抗增大，保护范围减小B．测量阻抗增大，保护范围增大 C．测量阻抗减小，保护范围减小D．测量阻抗减小，保护范围增大 9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（A） A．选择性B．可靠性 C．灵敏性D．速动性 10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（C）
《电力系统继电保护》模拟试题(一) 一、填空题 1、双电源辐射形电网单电源环网 2、保护安装出口处两相短路 3、消除保护安装出口处三相短路速动保 一、填空题 1、方向电流保护主要用于_________________ 和 ________________ 线路上。 2、相间短路保护功率方向继电器采用90。接线，其目的是防止____^^_=造成保护拒动。 3、整流型功率方向继电器引入记忆回路的目的是______________________ ____ _________ 。 4、应式功率方向继电器的最大灵敏角$ s=- a , a为继电器的___________ 。 5、为防止非故障相电流影响造成相间短路保护功率方向继电器误动，保护直流回路应采用 __________ 接线。 6、相间方向电流保护，如果要改变它的保护方向，可将___________________________接入。 7、方向过电流保护动作的正方向是短路功率从__________________ 流向 ________________ 。护的拒动4、内角5、按相起动路电 流最大零序电压9、非动作 二、选择题 1、C 2 、A 3 、B 三、问答题 1、答：(1)能正确判断故障方向；(2)动作灵敏；(3)动作迅速。 2、答:(1)不能单独作为保护，因为在正常输送正向功率时，方向元件会起动；(2)采用90°接线，为了消除保护出口两相短路动作死区。 性能。 9、检验功率方向继电器电流及电压的潜动，不允许出现_________ 的潜动，但允许存在不大的_______ 方向的潜动。 二、选择题 1、过电流方向保护是在过电流保护的基础上，加装一个( )而组成的装置。 (A) 负荷电压元件(B)复合电流继电器(C)方向元件(D)复合电压元件 2、功率方向继电器的电流和电压为la、Ubc, lb、Uca, lc、Uab时，称为( )。 (A) 90度接线(B) 60度接线(C) 30度接线(D) 0度接线 3、所谓功率方向继电器的潜动，是指( )的现象。 (A) 只给继电器加入电流或电压时，继电器不动作 (B)只给继电器加入电流或电压时，继电器动作 (C)加入继电器的电流与电压反相时，继电器动作(D)与电流、电压无关 4、功率方向继电器的转矩M=KVklkcos( $ k+ a )，所以继电器的动作方向带有方向性，它的动作范围( )。3、答：相间功率方向继电器一般使用的内角为450。采用900接线具有以下优点：(1 )在被保护线路发生各种相间短路故障时，继电器均能正确动作。( 2)在短路阻抗角$ k可能变化的范围内，继电器都能工作在最大灵 敏角附近，灵敏度比较高。(3)在保护安装处附近发生两相短路时，由于引入了非故障相电压，没有电压死区。4、答：方向过流保护采取“按相起动”的接线方式，是为了躲开反方向发生两相短路时造成装置误动。例如当 反方向发生BC相短路时，在线路A相方向继电器因负荷电流为正方向将动作，此时如果不按相起动，当 C相电 流元件动作时，将引起装置误动；采用了按相起动接线，尽管A相方向继电器动作，但A相的电流元件不动，而C相电流元件动作但C相方向继电器不动作，所以装置不会误动作。 5、答：功率方向继电器可能有反向和正向潜动，反向潜动会增大动作功率，正向潜动则可能使保护误动作，消 除感应型功率方向继电器潜动方法如下：(1)转动铁芯柱的位置。(2)移动电压线圈的相对位置。(3)将电压线圈 与补偿线圈正极性或反极性串联。(4)稍微移动不带线圈的磁极位置。 《电力系统继电保护》模拟试题(二) (A)- ( 900+ a ) >$ k> ( 900- a ) ( B) $ k= (900- a ) (C) - ( 900+a ) <$ k< ( 900- a ) ( D) $ k= (900+ a ) 5、在电网中装设带有方向元件的过流保护是为了保证动作的( (A)选择性(B)可靠性(C)灵敏性 6、按900接线的相间功率方向继电器，当线路发生正向故障时，若角a值应是( )。 (A) 300 (B) -300 ( C) 700 ( D) 600 7、相间方向过流保护的按相起动接线方式是将( )。 (A) 各相的电流元件触点并联后，再串入各功率方向继电器触点 (B) 同名相的电流和功率方向继电器的触点串联后再并联 (C) 非同名相电流元件和方向元件触点串联后再并联 (D) 各相功率方向继电器的触点和各相的电流元件触点分别并联后再串联 三、问答题一、填空题 1、中性点装设消弧线圈的目的是利用消弧线圈的感性电流补偿接地故障时的 ______ ，使接地故障电流减少。 2、中性点装设消弧线圈对电容电流的补偿有三种不同的方式，即__________ 、 ________ 和__________ 。 3、中性点直接接地系统，当发生单相金属性接地时，故障点故障相电压____ 、零序电压 ______ , ___ 零序电压 为零。 4、中性点接地系统，零序电流流通范围取决于__________________________ 。 5、从继电保护的要求出发，在选取接地的变压器中性点数目和位置时，应保证零序分量电流的分布尽可能不随而变化。 6、零序功率方向继电器灵敏角为70°时，为使保护能正确动作，应将接入继电器的零序___________________ 接入。 7、当系统的正、负序阻抗相等时，若接地短路的正序总阻抗大于零序总阻抗，则单相接地短路的零序电流 ___ 6、输入电流或电压的其中之一反极性 7、母线线路 8、最大反方向短 &对带方向性的继电器，应检查当通入可时的性能，对零序方向元件，还应同时通入可能的____ 以检验其 )。 (D)快速性 $ k为300,为使继电器动作最灵敏，其内
一、单项选择题（本大题共15小题，每小题2分，共30分） 在每小题列出的四个备选项中只有一个是最符合题目要求的请将其代码填写在题后的括号内，错选、多选或未选均无分。 1、《中华人民共和国电力法》自（ A ）年4月1日起施行。 A 、1996 B 、1995 C 、1997 D 、1998 2、电力设施受（ B ）保护。 A 、群众 B 、国家 C 、省级人民政府 D 、机关 3、地方人民政府应当根据电力发展规划，因地制宜，采取（ A ）措施开发电源，发展电力建设。 A 、多种 B 、强制 C 、奖励、 D 、自愿 4、电力生产与电网运行应当遵循安全、（B ）、经济的原则。 A 、便利 B 、优质 C 、有利、 D 、 5、电网运行应当（C ）、稳定、保证供电可靠性。 A 、平衡 B 、高效 C 、连续 D 、优质 6、电力企业应当加强安全生产管理，坚持（A ）第一、预防为主的方针。 A 、安全 B 、效益 C 、质量 D 、效益 7、电力企业应当加强安全生产管理，建立、健全安全生产（B ）制 A 、承包 B 、责任 C 、奖励 D 、惩罚 8、电力企业应当对电力设施（ ）进行检修和维护，保证其正常运行。 A 、酌情 B 、定期 C 、不断 D 、经常 9、电网实行（A ）调度、分级管理。 A 、统一 B 、分级 C 、分阶段 D 、分层次 10、用户用电不得（ B ）供电、用电安全和扰乱供电、用电秩序。 A 、干预 B 、危害 C 、保证 D 、提供 12、在电力设施周围进行爆破及其他可能危及电力设施安全的作业，应当按照国务院有关电力设施保护的规定，经（ B ）并采取确保电力设施安全的措施后，方可进行作业。 A 、可行性研究 B 、批准 C 、协商同意 D 、缴纳保证金 13、电力管理部门应当按照国务院有关电力设施保护的规定，对电力设施保护区设立（A ） A 、标志 B 、围栏 C 、专门机构 D 、检查站 14、电力监督检查人员进行监督检查时，应当出示（C ）。 A 、身份证 B 、委托书 C 、证件 D 、工作证 15、破坏电力设备，危害公共安全，尚未造成严重后果的，处（B ）以上十年以下有期徒刑。 A 一年 B 、三年 C 、五年 D 、八年 二、多项选择题（本大题共10小题，每小题2分，共20分） 在每小题列出的多个备选项中只至少有两个是符合题目要求的请将其代码填写在题后的括号内。错选、多选、少选或未选均无分。 1、为了保障和促进电力事业的发展，维护电力（ ACD ）的合法权益，保障电力安全运行，特制定本法。 A 、投资者 B 、建设者 C 、使用者 D 、经营者 2、国家（ AD ）国内外的经济组织和个人依法投资开发电源，兴办电力生产企业。 A 、鼓励 B 、限制 C 、禁止 D 、引导 3、禁止任何单位和个人危害电力设施安全或者（AD ）电能。 A 、非法侵占 B 、大量消费 C 、充分利用 D 、非法使用 4、国家（BD ）利用可再生能源和清洁能源发电。 A 、禁止 B 、鼓励 C 、限制 D 、支持 5、电力建设、生产、电网经营企业依法实行（BC ），并接受电力管理部门的监督。 2015—2016学年第二期学期末考试试题（A 卷） 15级供用电技术专业《用电管理法规》 题号 一 二 三 四 五 总分 核分 分值 100 得分 评卷人 得 分 得 分
一、填空题（每空1分，共18分） 1、电力系统发生故障时，继电保护装置应将 部分切除，电力系统出现不正常工作时，继电保护装置一般应 。 2、继电保护的可靠性是指保护在应动作时 ，不应动作时 。 3、瞬时电流速断保护的动作电流按大于本线路末端的 整定，其灵敏性通常用 来表示。 4、距离保护是反应 的距离，并根据距离的远近确定 的—种保护。 5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中， 受过渡电阻的影响最大， 受过渡电阻的影响最小。 6、线路纵差动保护是通过比较被保护线路首末端电流的 和 的原理实现的，因此它不反应 。 7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的 分量，其中以 为主。 8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即 ， 和 。 二、单项选择题（每题1分，共12分） 1、电力系统最危险的故障是（ ）。 （A ）单相接地 （B ）两相短路 （C ）三相短路 2、继电保护的灵敏系数sen K 要求（ ） 。 （A ） 1sen K < （B ）1sen K = （C ）1sen K > 3、定时限过电流保护需要考虑返回系数，是为了（ ）。 （A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性 4、三段式电流保护中，保护范围最小的是（ ） （A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护 5、三种圆特性的阻抗继电器中， （ ）既能测量故障点的远近，又能判别故障方向 （A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器 6、有一整定阻抗为860set Z =∠?Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠?Ω 时，该继电器处于 （ ）状态。 （A ）动作 （B ）不动作 （C ）临界动作 7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 电力设施保护条例及实施细则 (新编版)
电力设施保护条例及实施细则(新编版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 第一章总则 第一条为保障电力生产和建设的顺利进行，维护公共安全，特制定本条例。 第二条本条例适用于中华人民共和国境内已建或在建的电力设施（包括发电设施、变电设施和电力线路设施及其有关辅助设施，下同）。 第三条电力设施的保护，实行电力管理部门、公安部门、电力企业和人民群众相结合的原则。 第四条电力设施受国家法律保护，禁止任何单位或个人从事危害电力设施的行为。任何单位和个人都有保护电力设施的义务，对危害电力设施的行为，有权制止并向电力管理部门、公安部门报告。 电力企业应加强对电力设施的保护工作，对危害电力设施安全的行为，应采取适当措施，予以制止。 第五条国务院电力管理部门对电力设施的保护负责监督、检查、指导和协调。
电力系统继电保护的基础知识 城市电网配电系统由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响，电气故障的发生是不能完全避免的。在电力系统中的任何一处发生事故，都有可能对电力系统的运行产生重大影响，为了确保城市电网配电系统的正常运行，必须正确地设置继电保护装置。 一、继电保护的基本概念 可靠性是指一个元件、设备或系统在预定时间内，在规定的条件下完成规定功能的能力。可靠性工程涉及到元件失效数据的统计和处理，系统可靠性的定量评定，运行维护，可靠性和经济性的协调等各方面。具体到继电保护装置，其可靠性是指在该装置规定的范围内发生了它应该动作的故障时，它不应该拒动作，而在任何其它该保护不应动作的情况下，它不应误动作。 继电保护装置的拒动和误动都会给电力系统造成严重危害。但提高其不拒动和提高其不误动作的可靠性的措施往往是互相矛盾的。由于电力系统的结构和负荷性质的不同，拒动和误动所造成的危害往往不同。例如当系统中有充足的旋转备用容量，输电线路很多，各系统之间和电源与负荷之间联系很紧密时由于继电保护装置的误动作，使发电机变压器或输电线路切除而给电力系统造成的影响可能很小;但如果发电机变压器或输电线路故障时继电保护装置拒动作，将会造成设备的损坏或系统稳定的破坏，损失是巨大的。在此情况下提高继电保护装置不拒动的可靠性比提高其不误动的可靠性更为重要。但在系统中旋转备用容量很少及各系统之间和负荷和电源之间联系比较薄弱的情况下，继电保护装置的误动作使发电机变压器或输电线切除时，将会引起对负荷供电的中断甚至造成系统稳定的破坏，损失是巨大的。而当某一保护装置拒动时，其后备保护仍可以动作而切除故障，因此在这种情况下提高继电保护装置不误动的可靠性比提高其不拒动的可靠性更为重要。 二、保护装置评价指标 1、继电保护装置属于可修复元件，在分析其可靠性时，应该先正确划分其状态，常见的状态有：①正常运行状态。这是保护装置的正常状态。②检修状态。为使保护装置能够长期稳定运行，应定期对其进行检修，检修时保护装置退出运行。 ③正常动作状态。这是指被保护元件发生故障时，保护装置正确动作于跳闸的状
