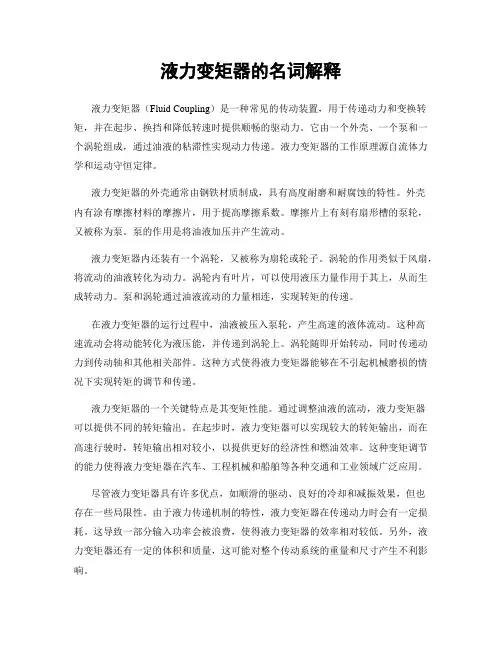

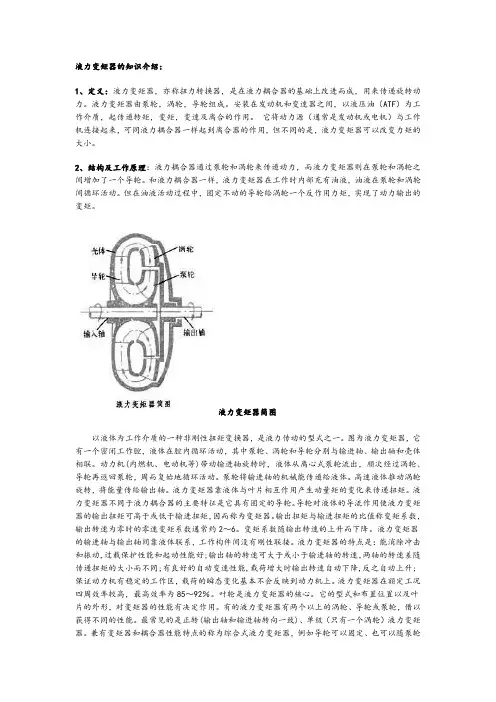

液力变矩器的知识介绍：
1、定义：液力变矩器，亦称扭力转换器，是在液力耦合器的基础上改进而成，用来传递旋转动力。液力变矩器由泵轮，涡轮，导轮组成。安装在发动机和变速器之间，以液压油（ATF）为工作介质，起传递转矩，变矩，变速及离合的作用。它将动力源（通常是发动机或电机）与工作机连接起来，可同液力耦合器一样起到离合器的作用，但不同的是，液力变矩器可以改变力矩的大小。
2、结构及工作原理：液力耦合器通过泵轮和涡轮来传递动力，而液力变矩器则在泵轮和涡轮之间增加了一个导轮。和液力耦合器一样，液力变矩器在工作时内部充有油液，油液在泵轮和涡轮间循环活动。但在油液活动过程中，固定不动的导轮给涡轮一个反作用力矩，实现了动力输出的变矩。
液力变矩器简图
以液体为工作介质的一种非刚性扭矩变换器，是液力传动的型式之一。图为液力变矩器，它有一个密闭工作腔，液体在腔内循环活动，其中泵轮、涡轮和导轮分别与输进轴、输出轴和壳体相联。动力机(内燃机、电动机等)带动输进轴旋转时，液体从离心式泵轮流出，顺次经过涡轮、
导轮再返回泵轮，周而复始地循环活动。泵轮将输进轴的机械能传递给液体。高速液体推动涡轮旋转，将能量传给输出轴。液力变矩器靠液体与叶片相互作用产生动量矩的变化来传递扭矩。液力变矩器不同于液力耦合器的主要特征是它具有固定的导轮。导轮对液体的导流作用使液力变矩器的输出扭矩可高于或低于输进扭矩，因而称为变矩器。输出扭矩与输进扭矩的比值称变矩系数，输出转速为零时的零速变矩系数通常约2～6。变矩系数随输出转速的上升而下降。液力变矩器的输进轴与输出轴间靠液体联系，工作构件间没有刚性联接。液力变矩器的特点是：能消除冲击和振动,过载保护性能和起动性能好;输出轴的转速可大于或小于输进轴的转速，两轴的转速差随传递扭矩的大小而不同;有良好的自动变速性能,载荷增大时输出转速自动下降,反之自动上升;保证动力机有稳定的工作区，载荷的瞬态变化基本不会反映到动力机上。液力变矩器在额定工况四周效率较高，最高效率为85～92％。叶轮是液力变矩器的核心。它的型式和布置位置以及叶片的外形，对变矩器的性能有决定作用。有的液力变矩器有两个以上的涡轮、导轮或泵轮，借以获得不同的性能。最常见的是正转(输出轴和输进轴转向一致)、单级（只有一个涡轮）液力变矩器。兼有变矩器和耦合器性能特点的称为综合式液力变矩器，例如导轮可以固定、也可以随泵轮一起转动的液力变矩器。为使液力变矩器正常工作，避免产生气蚀和保证散热，需要有一定供油压力的辅助供油系统和冷却系统。
3、液力变矩器的特性：液力变矩器的特性可用几个外界负荷有关的特性参数或特性曲线来评价。描述液力变矩器的特性参数主要有转数比、泵轮转矩系数、变矩系数、效率和穿透性等。描述液力变矩器的特性曲线主要有外特性曲线、原始特性曲线和输进性曲线等。
液力变矩器常见故障诊断 朱建山 摘要：本文结合作者在福建可门港物流有限责任公司顶岗实习期间的实践，阐述了装载机液力变矩器的基本结构及其工作原理，在此基础上，对其故障进行分析诊断并提出相应的改进建议。 关键词：故障分析设计改进建议 引言： 装载机是一种广泛用于公路、铁路、建筑、水电、港口、矿山等建设工程的土石方施式机械，它主要用于铲装土壤、砂石、石灰、煤炭等散状物料，也可对矿石、硬土等作轻度铲挖作业。换装不同的辅助工作装置还可进行推土、起重和其他物料如木材的装卸作业。在道路、特别是在高等级公路施工中，装载机用于路基工程的填挖、沥青混合料和水泥混凝土料场的集料与装料等作业。此外还可进行推运土壤、刮平地面和牵引其他机械等作业。由于装载机具有作业速度快、效率高、机动性好、操作轻便等优点，因此它成为工程建设中土石方施工的主要机种之一。 工程机械上使用液力变矩器，具有起步平稳、操作方便、可在较大范围内实现无级变速等优点。因此，液力变矩器在工程机械中得到了广泛的应用。国内轮式装载机上应用的双导轮综合式液力变矩器，具有高效区宽广、变矩过渡至偶合工况平稳的特点。但这种变矩器在使用时间较长以后，易出现过热、工作无力、内部元件损坏等故障。由于变矩器的拆装与维修比较困难，在维修液力变矩器时，必须在弄懂其工作原理和正确地分析故障原因的基础上才能保证维修质量。本文以双导轮综合式液力变矩器为例，介绍液力变矩器的工作原理，分析变矩器工作过程中的常见故障现象、原因和诊断维修方法。
1液力变矩器的基本结构和工作原理 1.1 双导轮液力变矩器的基本结构 该变矩器主要由泵轮、涡轮、第一导轮、第二导轮及导轮座等组成。 1.2 液力变速器的工作原理 工作过程中，液压油自变速器壳底部通过滤网被油泵吸入，从油泵输出的具有一定压力的液压油通过液压油滤清器、主调压阀后进入导轮座的进油孔，然后流向泵轮。柴油机的动力通过相啮合的齿轮传给泵轮，泵轮的旋转将进入其内部的液压油压入涡轮，冲击涡轮叶片，使涡轮旋转，动力由涡轮轴输出。从涡轮出来的液压油，一部分通过变矩器出口经液压油冷却器后进入离合器壳体，再润滑轴承、齿轮及冷却离合器摩擦片后流回变速器壳底；另一部分经第一、第二导轮传给泵轮，液压油在循环圆内传递动力。当涡轮的液体冲向导轮叶片时，导轮不转，导轮给予液体一定的反作用力矩。这个力矩和泵轮给予液体的力矩合在一起，全部传给涡轮，从而使涡轮起到了增大扭矩的作用，即变矩。当涡轮转速继续增高，涡轮传给导轮的液流方向发生变化至冲击导轮背面时，第一、二导轮在超越离合器的作用下，先后开始旋转，变矩工况变成偶合工况。从主调压阀出来的另一路液压油是流向变速器操纵阀的。 2 液力变矩器的常见故障分析 2.1变矩器过热故障的检查诊断
液力偶合器和液力变矩器的结构与工作原 理 发布时间：2009-7-10 9:23:12 来源：点击数：5063 一、液力偶合器和液力变矩器的结构与工作原理 现代汽车上所用自动变速器，在结构上虽有差异，但其基本结构组成和工作原理却较为相似，前面已介绍了自动变速器主要由液力变矩器、变速齿轮机构、供油系统、自动换挡控制系统、自动换挡操纵装置等部分组成。本章将分别介绍自动变速器中各组成部分的常见结构和工作原理，为自动变速器的拆装和故障检修提供必要的基本知识。 汽车上所采用的液力传动装置通常有液力偶合器和液力变矩器两种，二者均属于液力传动，即通过液体的循环液动，利用液体动能的变化来传递动力。 （一）液力偶合器的结构与工作原理 1、液力偶合器的结构组成 液力偶合器是一种液力传动装置，又称液力联轴器。在不考虑机械损失的情况下，输出力矩与输入力矩相等。它的主要功能有两个方面，一是防止发动机过载，二是调节工作机构的转速。其结构主要由壳体、泵轮、涡轮三个部分组成，如图1所示。
图1 液力偶合器的基本构造 1-输入轴 2-泵轮叶轮 3-涡轮叶轮 4-轮出轴液力偶合器的壳体安装在发动机飞轮上，泵轮与壳体焊接在一起，随发动机曲轴的转动而转动，是液力偶合器的主动部分：涡轮和输出轴连接在一起，是液力偶合器的从动部分。泵轮和涡轮相对安装，统称为工作轮。在泵轮和涡轮上有径向排列的平直叶片，泵轮和涡轮互不接触。两者之间有一定的间隙（约3mm~4mm）；泵轮与涡轮装合成一个整体后，其轴线断面一般为圆形，在其内腔中充满液压油。 2、液力偶合器的工作原理 当发动机运转时，曲轴带动液力偶合器的壳体和泵轮一同转动，泵轮叶片内的液压油在泵轮的带动下随之一同旋转，在离心力的作用下，液压油被甩向泵轮叶片外缘处，并在外缘处冲向涡轮叶片，使涡轮在液压冲击力的作用下旋转；冲向涡轮叶片的液压油沿涡轮叶片向内缘流动，返回到泵轮内缘的液压油，又被泵轮再次甩向外缘。液压油就这样从泵轮流向涡轮，又从涡轮返回到泵轮
电抗器基本知识介绍 一、干式电抗器的种类与用途 电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。 补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。 串联电抗器或称阻尼电抗器的作用是限制合闸涌流。串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。 限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。为了与其他电力设备配合，其实际阻抗不能小于额定值。 滤波电抗器与电容器配合使用，构成LC谐振支路。针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。 平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。 启动电抗器用于交流电动机启动时刻，限制 防雷线圈通常用于变电站进出线上，减 阻波器与防雷线圈的应用场合相仿，线 用于阻碍电力 便于将通讯载波提
取出来，实现电力载波的重要设备。 户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。为了满足各个并联支路电流合理分配的需要，采用分数匝来减少支路间的环流问题。为了能够形成分数匝，采用星形架作为绕组的出线连接端。绕组的上下星架通过拉纱方式固定，固化后整个产品成为一个整体。这种结构的电抗器与传统方式的电抗器相比较具有可以直接用于户外、电感为线性、噪音小、防爆、使用维护方便等特点，因而对于某些此产品有可能正逐步取代其他形式的电抗器。 由于受到绕组结构的限制，户外空芯干式电抗器通常不适合电感量（>700mH ）较大或电感较小(<0.08mH)但电流较大的场合，否则就会造成体积过于庞大或者支路电流极不平衡。在这两种极端条件下，需要适当改变线圈的绕线形式。此外，空心电抗器通常占地面积最大、对外漏磁最严重，这是这类电抗器的主要缺点。 干式铁心电抗器主要是由铁心和线圈组成的，如图1.2所示。干式铁心电抗 器主要由铁心、线圈构成。铁心可分为铁心柱与 铁轭两部分，铁心柱通常是由铁饼与气隙组成。 线圈与铁心柱套装，并由端部垫块固定。铁心柱 则由螺杆与上下铁轭夹件固定成整体。对于三相 电抗器常采用三心柱结构，但对于三相不平衡运 行条件下，需采用多心柱结构，否则容易造成铁 心磁饱和问题。干式铁心电抗器的线圈通常采用 浇注、绕包与浸漆方式。由于铁磁介质的导磁率极高, 而且其磁化曲线是非线性的, 故用在铁心电抗器中的铁心必须带气隙。带气隙的铁心,其磁阻主要取决于气隙的尺寸。由于气隙的磁化特性基本上是线性的, 所以铁心电抗器的电感值取决于自身线圈匝数以及线圈和铁心气隙的尺寸。由于干式铁心电抗器是将磁能主要存贮于铁心气隙当中，铁心相当于对磁路短路，相当于只有气隙总长度的空心线圈。因此铁心电抗器线圈的匝数较少， 从而图1.2 干式铁心电抗器
液力变矩器的组成和 功用
液力变矩器的导轮有什么作用简单的说就是变矩 液力变矩器和液力耦合器都有泵轮和涡轮，他们的差别就在有无导轮。如果没有导轮，液力变矩器就是一个耦合器。 耦合器泵轮和涡轮的转速不同而转矩相等。由于导论的存在，变矩器能在泵轮转矩不变的情况下，随着涡轮转速不同而改变涡轮转矩的输出值。 在汽车变矩器中当变矩系数达到1之后由于单向离合器的作用，泵轮停止转动，变矩作用消失，变矩器实际上就成为耦合器 导轮在低速时起到增扭的作用，一般安装在单向离合器上不能反转。泵轮由发动机带动旋转带动油液流动形成涡流冲击涡轮旋转将力传给涡轮。在泵轮和涡轮上有导流板，油液形成了环流在泵轮涡轮导轮之间循环流动。泵轮油液冲击涡轮的力FB经涡轮冲击导轮导轮不能反转或固定不动形成反作用力FD作用在涡轮上。蜗轮得到的力FT=FB+FD就是导轮 的增扭作用 1 ?功用 液力变矩器位于发动机和机械变速器之间，以自动变速器油（ATF ）为工作介质，主要完成以下功用：（1）传递转矩。发动机的转矩通过液力变矩器的主动元件，再通过ATF传给液力变矩器的从动元件，最后传给变速器。 （2）无级变速。根据工况的不同，液力变矩器可以在一定范围内实现转速和转矩的无级变化。（3）自动离合。液力变矩器由于采用ATF传递动力，当踩下制动踏板
时，发动机也不会熄火，此时相当于离合器分离；当抬起制动踏板时，汽车可以起步，此时相当于离合器接合。 （4）驱动油泵。ATF在工作的时候需要油泵提供一定的压力，而油泵一般是由液力变矩器壳体驱动的。 同时由于采用ATF传递动力，液力变矩器的动力传递柔和，且能防止传动系过载。 2.组成 如图4-6所示，液力变矩器通常由泵轮、涡轮和导轮三个元件组成，称为三元件液力变矩器。也有的采用两个导轮，则称为四元件液力变矩器。液力变矩器总成封在一个钢制壳体（变矩器壳体）中，内部充满ATF。液力变矩器壳体通过螺栓与发动机曲轴后端的飞轮连接，与发动机曲轴一起旋转。泵轮位于液力变矩器的后部，与变矩器壳体连在一起。涡轮位于泵轮前，通过带花键的从动轴向后面的机械变速器输出动力。导轮位于泵轮与涡轮之间，通过单向离合器支承在固定套管上，使得导轮只能单向旋转（顺时针旋转）。泵轮、涡轮和导轮上都带有叶片，液力变矩器装配好后形成环形内腔，其间充满ATF。 液力变矩器的工作原理 1.动力的传递 液力变矩器工作时，壳体内充满ATF，发动机带动壳体旋转，壳体带动泵轮旋转，泵轮的叶片将ATF带动起来，并冲击到涡轮的叶片；如果作用在涡轮叶片上冲击力大于作用在涡轮上阻力，涡轮将开始转动，并使机械变速器的输入轴一起转动。由涡轮叶片流出的ATF经过导轮后再流回到泵轮，形成如图4—7 所示的循环流动。具体来说，上述ATF的循环流动是两种运动的合运动。当液力变矩器工作，泵轮旋转时，泵轮叶片带动ATF旋转起来，ATF绕着泵轮轴线作圆周运动；同样随着涡轮

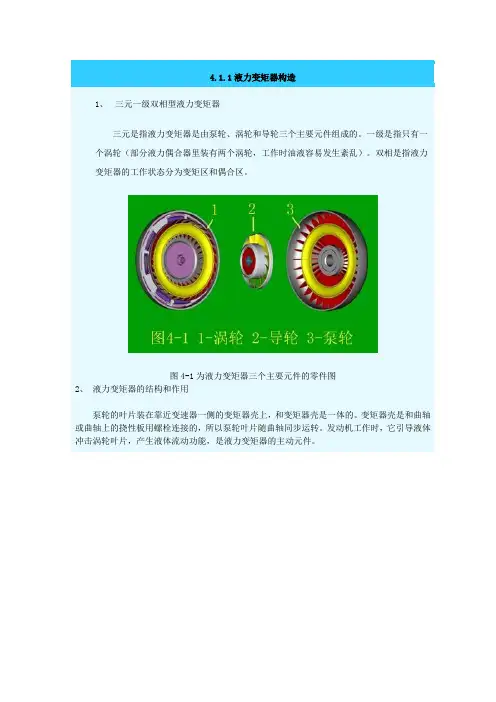

4.1 液力变矩器构造和工作原理 4.1.1液力变矩器构造 1、三元一级双相型液力变矩器 三元是指液力变矩器是由泵轮、涡轮和导轮三个主要元件组成的。一级是指只有一个涡轮（部分液力偶合器里装有两个涡轮，工作时油液容易发生紊乱）。双相是指液力变矩器的工作状态分为变矩区和偶合区。 * 图4-1为液力变矩器三个主要元件的零件图。 2、液力变矩器的结构和作用 泵轮的叶片装在靠近变速器一侧的变矩器壳上，和变矩器壳是一体的。变矩器壳是和曲轴或曲轴上的挠性板用螺栓连接的，所以泵轮叶片随曲轴同步运转。发动机工作时，它引导液体冲击涡轮叶片，产生液体流动功能，是液力变矩器的 主动元件。 *
1-变速器壳体2-泵轮3-导轮4-变速器输出轴5-变矩器壳体 6-曲轮7-驱动端盖8-单向离合器9-涡轮 涡轮装在泵轮对面，二者的距离只有3~4mm，在增矩工况时悬空布置，被泵轮的液流驱动，并以它特有的速度转动。在锁止工况时它被自动变速器油挤到离合器盘上，随变矩器壳同步旋转。它是液力变矩器的输出元件。涡轮的花键毂负责驱动变速器的输入轴（涡轮轴）。它将液体的动能转变为机械能。 导轮的直径大约是泵轮或涡轮直径的一半。并位于两者之间。导轮是变矩器中的反作用力元件，用来改变液体流动的方向。 导轮叶片的外缘一般形成三段式油液导流环内缘。分段导流环可以引导油液平稳的自由流动，避免出现紊流。 导轮支承在与花键和导轮轴连接的单向离合器上。单向离合器使导轮只能与泵轮同向转动。涡轮的油液流经导轮时改变了方向，使液流返回泵轮时，液流的流向和导轮旋转方向一致，可以使泵轮转动更有效。 *
图4-3为液力变矩器油液流动示意图。 观看液力变矩器油液流动 图上通过箭头示意液体流动方向。油液由泵轮的外端传入涡轮的外端，经涡轮内端传到导轮时改变了油液的流动方向，经导轮传给泵轮的油液的流动方向恰 好和泵轮的旋转方向一致。 * 3、液力变矩器的锁止和减振 液力变矩器用油液作为传力介质时，即使在传递效果最佳时，也只能传递90%的动力。其余的动力都被转化为热量，散发到油液里。为提高偶合工况的传动效率，变矩器设置了锁止离合器。液力变矩器进入偶合工况后，变矩器内的闭锁离合器就有可能进入锁止工况。而变矩器一旦进入锁止工况，发动机的动力就可以100%的传给传动系。可以避免液力传动过程中不可避免的动力损失，提高液力变 矩器的工作效率。 液力变矩器根据锁止形式的不同，负责锁止的闭锁离合器分为液力锁止、离
电抗器基本知识介绍应用 干式电抗器的种类与用途 电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。 补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。消弧线圈通常应用在配电系统, 它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。 串联电抗器或称阻尼电抗器的作用是限制合闸涌流。串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的 限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端,起限制短路电流的作用。为了与其他电力设备配合，其实际阻抗不能小于额定值。 滤波电抗器与电容器配合使用，构成LC谐振支路。针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。 平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。 若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。 启动电抗器用于交流电动机启动时刻，限制电 动机的启动电流，保护电动机正常运行。 防雷线圈通常用于变电站进出线上，减 低侵入雷电波的陡度与幅值。 阻波器与防雷线圈的应用场合相仿，线 圈内装有避雷器与调协装置。用于阻碍电力 线路中特定的通讯载波，便于将通讯载波提 % 1.引拔条 2.接线臂 3.包封绝缘 图1.1 户外干式空芯电抗器
自动变速箱 自动变速箱简称AT，全称Auto Transmission，它是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。 和手动挡相比，自动变速箱在结构和使用上有很大不同。手动挡主要通过调节不同齿轮组合来更换挡位，而自动变速箱是通过液力传递和齿轮组合的方式来达到变速的目的。其中液力变扭器是自动变速箱最具特点的部件，它由泵轮、涡轮和导轮等构件组成，泵轮和涡轮是一对工作组合，泵轮通过液体带动涡轮旋转，而泵轮和涡轮之间的导轮通过反作用力使泵轮和涡轮之间实现转速差并实现变速变矩功能，对驾驶者来说，您只需要以不同力度踩住踏板，变速箱就可以自动进行挡位升降。由于液力变矩器自动变速变矩范围不够大，因此在涡轮后面再串联几排行星齿轮提高效率，液压操纵系统会随发动机工作变化自行操纵行星齿轮，从而实现自动变速变矩。为了满足行驶过程中的多种需要(如泊车、倒车)等，自动变速箱还设有一些手动拨杆位置，像P挡(停泊)、R挡(后挡)、N挡(空档)、D挡(前进)等。 从性能上说自动变速箱的挡位越多，车在行驶过程中也就越平顺，加速性也越好，而且更加省油。除了提供轻松惬意的驾驶感受，自动变速箱也有无法克服的缺陷。自动变速箱的动力响应不够直接，这使它在“驾驶乐趣”方面稍显不足。此外，由于采用液力传动，这使自动挡变速箱传递的动力有所损失。 手自一体自动变速箱 手自一体变速箱的出现其实就是为了提高自动变速箱的经济性和操控性而增加的设置，让原来电脑自动决定的换挡时机重新回到驾驶员手中。同时，如果在城市内堵车情况下，还是可以随时切换回自动挡。
液力变矩器的工作原理就像两个风扇相对，一个风扇工作，然后将另一个不工作的风扇吹动。这个比喻可以很形象的解释液力变矩器中泵轮和涡轮之间的工作关系。不过详细解释其工作原理，则有些复杂。 动力输出之后，带动与变矩器壳体相连的泵轮，泵轮搅动变矩器中的自动变速箱油（以下简称ATF），带动涡轮转动，ATF在壳体中是一个循环的动作，由于泵轮旋转时的离心力，ATF会在泵轮的作用下，甩向外侧，冲向前方的涡轮，再流向轴心位置，回到泵轮一侧，如此周而复始的循环，将动力传向与齿轮箱连接的涡轮。 不过只有该零部件和传动方式，只能称为液力耦合器，若想成为液力变矩器，必然要改变涡轮叶片的形状，这样一来，ATF在经过涡轮再循环回泵轮时，会与泵轮旋转方向相反，因而造成冲击，所以为了成为液力变矩器还需另一个部件：导轮。导轮是存在于泵轮和涡轮之间的一个部件，用于调节壳体中ATF液流方向，通过单向离合器与箱体固定。 有了导轮，才有了“变矩”的灵魂所在，在泵轮与涡轮转速差较大时，动力输出的扭矩也变大了，此时的变矩器想当一个无级变速器，通过转速差来提升扭矩，此时导轮处于固定状态，用以调节ATF回流；而当转速差降低，涡轮泵轮耦合或锁止时，扭矩接近对等，无需增矩，导轮随泵轮和涡轮同向转动，避免自身搅动ATF，造成动力的损耗。 至此我们了解到了液力变矩器的最大特点——软连接，而这种动力的传输方式起到了两大功能：1、从静止到低速时的平稳起步；2、在加速过程中，较大动力输出时，起到增大扭矩的作用。如果与MT上的离合器相比较，则需注意的是，第一条起到了并优化了MT 上离合器的功能，但第二条则是离合器无法实现的。
第一章福伊特液力传动箱简介 T211re.4液力传动箱是德国福伊特公司是专门为铁路车辆设计的涡轮传动装置。它是350kW性能级别的轨道车专用传动箱。 第一节 T211re.4液力传动箱的技术指标 一、T211re.4液力传动箱的主要技术参数
: 二、T211re.4液力传动箱的特性参数 第二节 T 211re.4液力传动箱的特点 一、命名规则： T211re.4液力传动箱是铁路工程车辆专用设备，其命名
规则如下： 二、T211re.4液力传动箱的特点 T211re.4液力传动箱其输入功率科大350kW，采用全新的福伊特驱动控制器（VTDC）可以直接安装在传动箱上并录入运行数据。另外还具有监控诊断功能，液力制动可以通过联合制动的方式整合进入车辆制动系统以及性能的高可靠性。
第二章 T211re.4液力传动箱的结构 第一节 T211re.4液力传动箱的组成 一、液力传动箱组成 T211re.4液力传动箱由液力制动、液力液力变扭器、液力耦合器、换向机构、电气控制模块VTIC及部分组成，其外形如图2-1所示。其输入、输出侧分别如图2-2、2-3所示。 图2-1 T211re.4液力传动箱外形图
其液力传动箱包括机械部分和液力部分组件，其结构如图2-4所示。 二、机械组件 机械组件包括增速齿轮、扭转减振器、换向装置、齿轮变速器。 图2-2 T211re.4液力传动箱输入侧 1-输入装置
图2-3 T211re.4液力传动箱输出侧 2-输出装置 图2-4 转动装置组件 1-输出装置；2-增速齿轮；3-输入装置；4-液力偶合器；5-液力变扭器 6-机械部件；7-换向装置的幵关轴 传动箱输入轴(3)直接与柴油机相连，通过一对增速齿轮(2)将转速提升至液力元件的工作转速，变扭器(5)和偶合器(4)的泵轮都装在泵轮轴上，两者的涡轮都装在与传动箱输出相连的涡轮轴上，涡轮轴再通过一系列的机械齿轮最终驱动传动箱输出(1)，通过换向离合器(7)的作用，使传动链里机械齿轮(6)的数量增减，实现换向。
一、名词解释： １、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。 ２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。 ４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。它具有相当完善的灭弧结构和足够的断流能力。 ５、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。 ６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。 ７、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电
线称为电缆。 ８、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。 ９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。 10 、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。 11 、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。 12 、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。按部颁规定，接地线必须是25mm 2 以上裸铜软线制成。 13 、标示牌：用来警告人们不得接近设备和带电部分，指示为工作人员准备的工作地点，提醒采取安全措施，以及禁止微量某设备或某段线路合闸通电的通告示牌。可分为警告类、允许类、提示类和禁止在等。 14 、遮栏：为防止工作人员无意碰到带电设备部分而装设备的屏护，分临时遮栏和常设遮栏两种。 15 、绝缘棒：又称令克棒、绝缘拉杆、操作杆等。绝缘棒由工作头、绝缘杆和握柄三部分构成。它供在闭合或位开高压隔离开关，装拆携带式接地线，以及进行测量和试验时使用。 16 、跨步电压：如果地面上水平距离为0.8m 的两点之间有电位差，
一、电抗器概念 电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。 电抗器作为无功补偿手段，在电力系统中是不可缺少的。 并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。 限流电抗器：限流电抗器一般用于配电线路。从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。 阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。直流输电线路的换流站、相控型静止补偿装置、中大型整流装置、电气化铁道，以至于所有大功率晶闸管控制的电力电子电路都是谐波电流源，必须加以滤除，不让其进入系统。电力部门对于电力系统中的谐波有具体规定。 消弧线圈：消弧线圈广泛用于lOkV-6kV级的谐振接地系统。由于变电所的无油化倾向，因此35kV 以下的消弧线圈现很多是干式浇注型。 平波电抗器：平波电抗器用于整流以后的直流回路中。整流电路的脉波数总是有限的，在输出的整直电压中总是有纹波的。这种纹波往往是有害的，需要由平波电抗器加以抑制。直流输电的换流站都装有平波电抗器，使输出的直流接近于理想直流。直流供电的晶闸管电气传动中，平波电抗器也是不可少的。 直流控制的饱和电抗器：串在电路中的扼流式或自饱和饱和电抗器，在电压正弦波的周期内，饱和电抗器在饱和前吸收了一定的伏-秒，达到饱和，以后就呈全开放状态。因此其输出电压是非正弦的，这种饱和电抗器的作用与晶闸管相似。 电气回路的主要组成部分有电阻、电容和电感.电感具有抑制电流变化的作用,并能使交流电移相.把具有电感作用的绕线式的静止感应装置称为电抗器。 电抗器的作用 电力系统中所采取的电抗器 常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整并联电抗器的数量来调整运行电压。超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括：（1）轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。（2）改善长输电线路上的电压分布。（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动 同时也减轻了线路上的功率损失。（4）在大机组与系统并列时 降低高压母线上工频稳态电压，便于发电机同期并列。（5）防止发电机带长线路可能出现的自励磁谐振现象。（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电
液力变矩器的结构与工作原理 （一）液力变矩器的结构 液力变矩器以液体作为介质，传递和增大来自发动机的扭矩 液力变矩器由可转动的泵轮和涡轮，以及固定不动的导轮三元件构成。各件用铝合金精密铸造或用钢板冲压焊接而成。泵轮与变矩器壳成一体。用螺栓固定在飞轮上，涡轮通过从动轴与传动系各件相连。所有工作轮在装配后，形成断面为循环圆的环状体。 （二）液力变矩器的工作原理 导涡泵 液力变矩器工作原理可以用两台电风扇作形象描述，两风扇对置，一台通电转动，产生的气流可吹动不通电的风扇，如果给其添加一个管道这就成了液力偶合器，它能传轴，并不增扭。 变矩器工作时，发动机带动泵轮转动，叶轮带动液流冲向涡轮，从而驱动涡轮转动，刚起动时扭矩最大，此时冲击力为F1,冲到涡轮的液流驱动涡轮后，由于叶片形状，冲向导轮，而导轮不动，冲击导轮的液流受到阻碍，可使涡轮受到反作用力F2,由于F1、F2都作用于涡轮，所以使涡轮所受扭矩得到增大。 涡轮转速升高后，液流变向会冲击导轮叶背，而失去增扭，并有一定阻力。所以现在所用导轮都使用单向离合器，使去冲击叶背时，导轮转过一个角度，使其继续增扭。 导轮下端装有单向离合器，可增大其变扭范围。 （三）锁止式 变矩器是用液力来传递汽车动力的，而液压油的内部摩擦会造成一定的能量损失，因此传动效率较低。为提高汽车的传动效率，减少燃油消耗，现代很多轿车的自动变速器采用一种带锁止离合器的综合式液力变矩器。这种变矩器内有一个由液压油操纵的锁止离合器。锁止离合器的主动盘即为变矩器壳体，从动盘是一个可作
轴向移动的压盘，它通过花键套与涡轮连接（如图2.3）.压盘背面（如图2.3右侧）的液压油与变矩器泵轮、涡轮中的液压油相通，保持一定的油压（该压力称为变矩器压力）;压盘左侧（压盘与变矩器壳体之间）的液压油通过变矩器输出轴中间的控制油道与阀板总成上的锁止控制阀相通。锁止控制阀由自动变速器电脑通过锁止电磁阀来控制。 自动变速器电脑根据车速、节气门开度、发动机转速、变速器液压油温度、操纵手柄位置、控制模式等因素，按照设定的锁止控制程序向锁止电磁阀发出控制信号，操纵锁止控制阀，以改变锁止离合器压盘两侧的油压，从而控制锁止离合器的工作。当车速较低时，锁止控制阀让液压油从油道B进入变矩器，使锁止离合器压盘两侧保持相同的油压，锁止离合器处于分离状态，这时输入变矩器的动力完全通过液压油传至涡轮，如图2.4所示。 当汽车在良好道路上高速行驶，且车速、节气门开度、变速器液压油温度等因素符合一定要求时，电脑即操纵锁止控制阀，让液压油从油道C进入变矩器，而让油道B与泄油口相通，使锁止离合器压盘左侧的油压下降。由于压盘背面（图中右侧）的液压油压力仍为变矩器压力，从而使压盘在前后两面压力差的作用下压紧在主动盘（变矩器壳体）上，如图2.5所示，这时输入变矩器的动力通过锁止离合器的机械连接，由压盘直接传至涡轮输出，传动效率为100%. 另外，锁止离合器在结合时还能减少变矩器中的液压油因液体摩擦而产生的热量，有利用降低液压油的温度。有些车型的液力变矩器的锁止离合器盘上还装有减振弹簧，以减小锁止离合器在结合时瞬间产生的冲击力。 第二节行星齿轮变速器的工作原理 液力变矩器虽能在一定范围内自动、无级地改变转矩比和转速比，但存在传动
电抗器的基本结构 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
电抗器的基本结构 一、铁心式电抗器的结构 铁心式电抗器的结构与变压器的结构相似，但只有一个线圈——激磁线圈；其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板（或纸板、酚醛纸板、环氧玻璃布板）隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。铁心结构，铁心饼由硅钢片叠成，叠片方式有以下几种： （a）单相电抗器铁心；（b）三相电抗器铁心 （1）平行叠片 其叠片方式，与一般变压器相同，每片中间冲孔，用螺杆、压板夹紧成整体，适用于较小容量的电抗器。 （2）渐开线状叠片 其叠片方式，与渐开线变压器的叠片方式相同，中间形成一个内孔，外圆与内孔直径之比约为4:1至5:1，适用于中等容量的电抗器。 （3）辐射状叠片 其叠片方式，硅钢片由中心孔向外辐射排列，适用于大容量电抗器。 （a）平行叠片；（b）渐开线状叠片；（c）辐射状叠片 在平行叠片铁心中，由于气隙附近的边缘效应，使铁心中向外扩散的磁通的一部分在进入相邻的铁心饼叠片时，与硅钢片平面垂直，这样会引起很大的涡流损耗，可能形成严重的局部过热，故只有小容量电抗器才采用这种叠片方式。在辐射形铁心中，其
向外扩散的磁通在进入相邻的铁心饼叠片时，与硅钢片平面平行，因而涡流损耗减少，故大容量电抗器采用这种叠片方式。 铁心式电抗器的铁轭结构与变压器相似，一般都是平行叠片，中小型电抗器经常将两端的铁心柱与铁轭叠片交错地叠在一起，为压紧方便，铁轭截面总是做成矩形或丁形。 二、空心式电抗嚣的结构 空心式电抗器就是一个电感线圈，其结构与变压器线圈相同。空心电抗器的特点是直径大、高度低，而且由于没有铁心柱，对地电容小，线圈内串联电容较大，因此冲击电压的初始电位分布良好，即使采用连续式线圈也是十分安全的。空心式电抗器的紧固方式一般有两种：一是采用水泥浇铸，故又称为水泥电抗器；另一种是采用环氧树脂板夹固或采用环氧树脂浇铸。 空心电抗器都做成单相。组成三相电抗器组时，有三种排列方式。不同的排列方式，相间互感不同，因而对线圈的绕向和匝数的要求也不同。按图1-4（a）排列的电抗器，为了减少相间支撑瓷座的拉伸力，中间一相线圈的绕向应与上下两相相反；重叠两相线圈绕向相反，另一相与上面的那一相绕向相同；按1-4（c）排列时，则三相绕向相同。 （a）垂直排列；（b）两相重叠一相并列；（c）水平排列 在空心式电抗器中，主磁通与导线交链，因此必须充分注意涡流损耗。在电流较大的水泥电抗器中，其线圈均由两根以上的电缆并绕。为了使各并联支路中电流分配均匀，各支路电缆要进行换位，常用的换位法；水泥电抗器一般用DKL型铝电缆绕制，电缆绝缘为的电缆纸，外面再绕包棉纱编织带或玻璃布带作护套，在金属模具中
液力变矩器的组成： 常见的两级三元件综合式液力变矩器由泵轮总成、涡轮总成、导轮总成、闭锁离合器总成和后盖组成，导轮通过单向离合器与变速箱壳体固定连接。泵轮与后盖焊接成一个整体里面充满了传动油，并与发动机连接，起主动作用。涡轮与变速箱输入轴连接，起动力输出作用。变矩器工作时，泵轮在发动机带动下将传动油冲入涡轮，从而带动涡轮转动，实现了动力由发动机向传动系统的传递。导轮总成中，如果单向离合器工作，液力变矩器则起变矩器作用，从而增加扭矩的输出；如果单向离合器不工作（导轮反转），此时变矩器起到了偶合器的作用。 液力变矩器的作用： 1、液力变矩器能够自动无级的根据负载变化改变涡轮的转速，提高车辆的通过能力； 2、液力变矩器通过液体连接泵轮和涡轮，减少发动机对传动系统的冲击载荷，提高传动系统的寿命； 3、液力变矩器在起步时，能够提高车辆的起动变矩比，从而提高车辆的动力性能； 4、起步平稳柔和，提高乘坐舒适性。 液力变矩器的组成结构 液力变矩器由泵轮，涡轮，导轮组成。安装在发动机和变速器之间，以液压油为工作介质，起传递转矩，变矩，变速及离合的作用。以液体为工作介质的一种非刚性扭矩变换器，是液力传动的型式之一。YJH340变矩器，它有一个密闭工作腔，液体在腔内循环流动，其中泵轮、涡轮和导轮分别与输入轴、输出轴和壳体相联。 动力机带动输入轴旋转时，液体从离心式泵轮流出，顺次经过涡轮、导轮再返回泵轮，周而复始地循环流动。泵轮将输入轴的机械能传递给液体。高速液体推动涡轮旋转，将能量传给输出轴。液力YJH340变矩器靠液体与叶片相互作用产生动量矩的变化来传递扭矩。液力变矩器不同于液力耦合器的主要特征是它具有固定的导轮。 导轮对液体的导流作用使液力变矩器的输出扭矩可高于或低于输入扭矩，因而称为变矩器。输出扭矩与输入扭矩的比值称变矩系数，输出转速为零时的零速变矩
T orque Converter principles and structure by moment 1）The form of torque converter and characteristics Torque converter fluid as the working medium is a non-rigid torque variable Converter is one type of hydraulic transmission. orque converter has excellent features, automatic adaptive, variable speed, good Good low speed performance and stability, vibration isolation, and no mechanical wear, is the other transmission element Pieces of irreplaceable. After centuries of development, continuous expansion of the application of torque converter Large, from automobiles, engineering machinery to the petroleum, chemical, mining, metallurgy and machinery, and other areas Has been widely used. Torque converter flow field theory, design and manufacturing, real Testing and other research work, in recent years, has also been rapid development.Abroad have Generally the hydraulic transmission for cars, buses, luxury buses, heavy-duty gas Cars, some tractors and construction machinery. The widely used torque converter are the following forms: (1) General Working through three rounds of closed type hydraulic torque converter. Simple structure, starting and low speed vehicles Exercise, the main advantage of the increased torque performance torque converter, shift when the use of torque converter Buffer capacity, high-speed torque converter lock will make full use of efficient mechanical transmission Performance; (2) Multi-wheel torque converter work. Mainly for applications that require high starting torque Construction machinery and vehicles, and the need for more torque converter on the mechanical conditions of work; (3) guide vane torque converter. When the load required for two-way movement, on the dynamic performance With a constant speed or constant force requirements and other special traction characteristics, with a torque converter must be Has an adjustable feedback control functions, and dynamic indicators meet certain Requirements. Main application areas, with special traction requirements of the various military and civil machinery, Such as air refueling hose reel drag around machinery, active and passive two-way movement Constant load test Inspection machinery, large fixed elevator machinery, land or ship based around the mechanical drag of underwater objects Etc.; (4) a brake hydraulic torque converter traction. Towing capacity, while ensuring, Full use of the deceleration torque converter performance. Russia developed a slight Cited a brake hydraulic torque converter. 2）The construction of hydraulic torque converter Torque converter to the liquid as the medium, increased from the engine transmission and Torque. By the rotating torque converter pump and turbine wheel, and stationary Three components, the guide wheel. The pieces of aluminum alloy casting, or stamping and welding steel plate Made. Pump wheel and the torque converter shell into one. Bolted to the flywheel, turbo Through the driven shaft and the transmission system connected to the piece. After all the work round the assembly, the formation of Circular ring of circular cross section body. It has a closed working chamber, the liquid in the cavity Circulation, in which the pump wheel, turbine and guide rollers, and the input shaft, output shaft and shell Associated bodies. Power grasp internal combustion engine, electric motor, etc.) drive the input shaft rotates, the liquid Body turns out from the centrifugal pump, in turn through the turbine, and then return pump idler pulley wheel, Week Re beginning to circulate. Axis of impeller mechanical energy input passed to the liquid. High-speed Liquid drive a turbine
