单位：嵌入式系统实验室
姓名：汤晓东
内容：简单分频时序电路的设计(三分频)
时间：2010-7-7
3.练习三
模块源代码：
//-------------------文件名div3.v----------------------------------
module div3(clk_in,clk_out,reset
);
input clk_in,reset;
output clk_out;
wire clk_out;
integer n1,n2;
reg clk1,clk2;
always @(posedge clk_in or negedge reset) //检测clk_in的上升沿
begin
if (!reset)
begin
n1=0;
clk1<=1'b0; //clk1是对clk_in的三分频
end // 但是占空比为1/3 else if (n1==2)
begin
n1=0;
clk1<=1'b1;
end
else
begin
n1=n1+1;
clk1<=1'b0;
end
end
always @(negedge clk_in or negedge reset) //检测clk_in的下降沿
begin
if (!reset)
begin
n2=0;
clk2<=1'b0; //clk2也是对clk_in的三分频
end
else if (n2==2) //占空比为1/3,但是与clk1相差begin //半个时钟周期
n2=0;
clk2<=1'b1;
end
else
begin
n2=n2+1;
clk2<=1'b0;
end
end
assign clk_out= clk1 | clk2;
endmodule
//-------------------文件名div3_test.v------------------------------ `timescale 1ns/100ps
`define clk_cycle 50
module div3_test;
reg clk,reset;
wire clk_out;
always #`clk_cycle clk=~clk;
initial
begin
clk=0;
reset=1;
#10 reset=0;
#110 reset=1;
#100000 $stop;
end
div3 d0(.reset(reset),.clk_in(clk),.clk_out(clk_out)); endmodule
仿真波形图如下：
六分频加法电路的设计 1相关原理分析 1.1计数器 计数器是实现分频电路的基础，计数器包括普通计数器和约翰逊计数器两种，这两种电路均可用于分频电路中。 最普通的计数器莫过于加法（减法）计数器。以3位二进制计数器为例，计数脉冲CP 通过计数器时，每输入一个计数脉冲，计数器的最低位（记为Q0，后面的依次记为Q1、Q2、）翻转一次，Q1、Q2、都以前一级的输出信号作为触发信号。分析这个过程，不难得出输出波形。 图1-1 3位二进制计数器时序图 由上很容易看出Q0 的频率是CP的1/2，即实现了2分频，Q1则实现了4分频，同理Q2实现了8分频。这就是加法计数器实现分频的基本原理。 约翰逊计数器是一种移位寄存器，采用的是把输出的最高位取非，然后反馈送到最低位触发器的输入端。约翰逊计数器在每一个时钟下只有一个输出发生变化。同样以3为二进制为例。假设最初值或复位状态是000，则依次是000、001、011、111、110、100、000这样循环。由各位的输出可以看出，约翰逊计数器最起码能实现2分频。 1.2两种计数器的比较 从以上分析可以看出约翰逊计数器没有充分有效地利用寄存器的所有状态，而且如果
由于噪声引入一个无效状态，如010，则无法恢复到有效循环中去，需要加入错误恢复处理。但其较之加法计数器也有它的好处。同一时刻，加法计数器的输出可能有多位发生变化，因此当使用组合逻辑对输出进行译码时，会导致尖峰脉冲信号。而约翰逊计数器可以避免这个问题。 1.3 计数器的选择 本次训练要求设计的是加法分频电路，选择的是加法计数器。加法计数器实现分频较之约翰逊计数器简单，编程也容易理解一些，对于初学者也较容易上手。在前面已经讲过加法计数器实现2n的分频的方法，现在就不在赘述。 1.4 偶数分频器 如前所述，分频器的基础是计数器，设计分频器的关键在于输出电平翻转的时机。偶数分频最易于实现，要实现占空比为50%的偶数N分频，一般来说有两种方案：一是当计数器计数到N/2-1时，将输出电平进行一次翻转，同时给计数器一个复位信号，如此循环下去；二是当计数器输出为0到N/2-1时，时钟输出为0或1，计数器输出为N/2到N-1时，时钟输出为1或0，当计数器计数到N-1时，复位计数器，如此循环下去。可以根据以上两种方案设计电路和程序。 2 六分频加法电路 2.1 电路的结构设计 前面已经讲到过关于2n分频可以直接通过计数器获得。而对于一些非2的整数次幂的分频，如本次课设的6分频，还需要在基本计数器电路描述中加上复位控制电路。 图2-1 加法分频电路的RTL视图

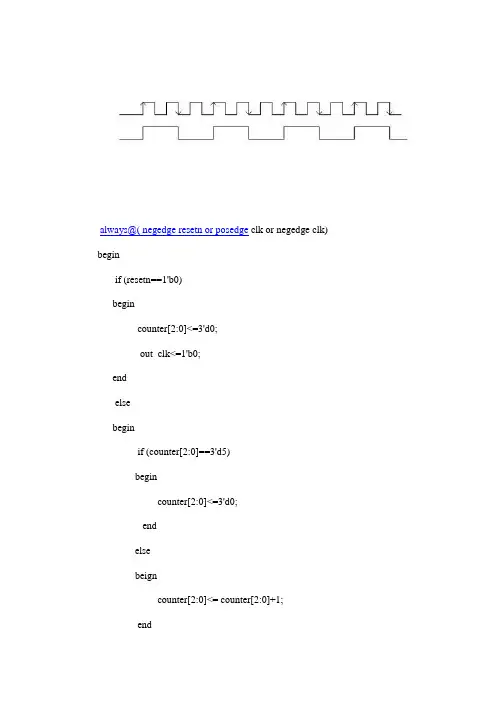

always@( negedge resetn or posedge clk or negedge clk) begin if (resetn==1'b0) begin counter[2:0]<=3'd0; out_clk<=1'b0; end else begin if (counter[2:0]==3'd5) begin counter[2:0]<=3'd0; end else beign counter[2:0]<= counter[2:0]+1; end
