浅议超高层附着式爬升脚手架选型对比分析
季江江
（江苏南通六建建设集团有限公司）
摘要：随着我国经济的快速发展，高层、超高层建筑工程不断涌现，脚手架作为建筑施工必须使用的重要临时设施，其结构、形式也越来越多样化。附着式升降脚手架是一种在现场按特定的程序组装后，附着于建筑结构上，依靠自身升降设备沿建筑物升降的一种新式脚手架，并安装了防倾覆、防坠落装置。相较与悬挑式脚手架，它实现了低搭高用功能，具有良好的经济效益和社会效益，在高层、超高层建筑结构施工中被广泛采用。
关键词：超高层附着式脚手架选型对比分析
On the super-tall climbing scaffolding selection of attached
comparative analysis
Abstract: With the rapid development of China's economy, the high-level, high-rise construction projects continue to emerge, it is important scaffolding as construction of temporary facilities to be used, its structure, in the form of more and more diverse. Attached after lifting scaffolding is assembled on site by a particular program, attached to the building structure, relying on a new type of scaffolding along the building's own lifting equipment lifting and installation of anti-capsize, fall protection devices. Compared with cantilevered scaffold, which implements the low take high-function, with good economic and social benefits, in high-rise, high-rise building structure construction is widely used.
Keywords: super high-rise scaffolding attached Selection comparative analysis
通过高层、超高层施工中的附着式脚手架的安装提升的反复使用，以及在使
用中遇到的问题，使我们认识到，如何选择一款工程最适合、技术先进、安全可靠、质量可靠及高层防火等有很多值得探讨和研究的问题。本文通过结合建筑实例对常用附着式脚手架进行对比分析研究，总结常用附着式脚手架各自的特点及优势，为超高层选择附着式脚手架提出浅薄建议。
1、工程概况及外脚手架情况
苏州世茂广场项目8#楼，主体为框剪结构，地上37层，总高168.750米。建筑平面周长约为155.2米，六层以上标准层层高4.1米，12层和25层层高5.5米，35层、36层、37层层高均为5米。计划从第6层结构平面开始搭设附着式升降脚手架，脚手架周长约为165米，架体高度为18m。脚手架顶部升至37层后高空拆除，塔吊采用内爬塔吊对外附着式脚手架升降无任何影响。
本工程外墙结构施工附着式升降脚手架原采用YF11-2型吊拉式电动升降脚手架（导座式）进行整体提升，在升降脚手架提升至16层时架体变形严重已无法满足现场提升要求后，从17层开始采用TD-12防火组合式升降脚手架（吊轨式防火型）进行整体提升。
图1 YF11-2型吊拉式电动升降脚手架（导座式）
图2 TD-12防火组合式升降脚手架（吊轨式防火型）
2、常用附着式脚手架分类及特点
2.1、目前市场上使用的附着式脚手架大体上可分为三类，导轨式、导座式及吊轨式。
导座式附着升降脚手架：带导轨架体沿附着于墙体结构的导座升降的脚手架，按照提升受力状态应为偏心提升。
导轨式附着升降脚手架：架体沿附着于墙体结构的导轨升降的脚手架，按照提升受力状态应为偏心提升。
吊轨式附着升降脚手架：采用设导轨的吊挂式附着支承，架体沿导轨升降的
脚手架，按照提升受力状态应为中心提升。
待建建筑结构
下带挑板
建筑结构
上带挑板
建筑结构
双挑板
建筑结构
双挑板
建筑结构：无
挑板、剪力墙
导轨主框架
定位承载件
加高件
固定导向座
水平支承框架连接杆
水平支承框架
框架连接件
安装双螺栓
建筑结构：无
挑板、剪力墙
建筑结构：带挑板
建筑结构：
带挑板，凸墙
建筑结构：楼板式
待建建筑结
构：带挑板
可调刚性拉杆
小吊挂件
导轨主框架
定位承载件
三角铁件
固定导向座
三角铁件
框
架
连
接
件
水
平
支
承
框
架
连
接
杆
水
平
支
承
框
架
三角铁件
固定导向座待建建筑结构
建筑结构
建筑结构
建筑结构
建筑结构
导轨主框架
定位承载件
框架连接件
水
平
支
承
框
架
连
接
杆
水
平
支
承
框
架
固定导向座
(1)(2)(3)
图3 导座式附着升降脚手架
图4 导轨式附着升降脚手架
图5 吊轨式附着升降脚手架
2.2、常用附着式脚手架各自特点及优势
2.2.1、导座式的特点及适用范围
导座式附着脚手架操作简单，操作仅需提升和拆除导向座，架体可以一次性下降多层；主框架多点附着，提升装置独立设置，多个导向座既起导向作用又能独立承受架体荷载，且在每个导向座内均设有防坠器，因此架体不论是在使用工况中或是在升降工况中，任何时候每一框架处均与建筑结构有不少于三个附着点，其中任何一点的附着失效，该架体不会坠落或倾翻；可以适用建筑外形变化小或外形简单的建筑物。
2.2.2、导轨式的特点及适用范围
导轨式附着脚手架采用独特的导轮导轨设计，保证架体在升降中有足够的防倾覆能力，运行平稳可靠；导轨与建筑结构之间四层连接，具有可靠的承载力；架体具有水平承力桁架和竖向柱框架，保证了足够的整体性；防坠系统采用楔形自锁原理，无论任何原因产生动力失效，均能迅速将架体锁定在导轨上；可以适用建筑外形变化或外形复杂的建筑物。
2.2.3、吊轨式的特点及适用范围
吊轨式附着脚手架采用中心提升，升降稳定性、安全性得到改善；提升动力设备安装在平台走道下面，与附着式脚手架平台同步升降，不再需要周转，不但减少了因搬运对提升机产生的损坏，而且消除了因搬运重件产生的安全隐患。每个提升点位上安装有二个以上可调式限位支顶器，架体施工荷载通过可调式限位支顶器传递到楼层上，多楼层分担承力，避免了单层集中承载对建筑结构的破坏；防坠装置与提升系统分离设置，相互独立，独自承受架体荷载并直接传递给建筑结构；在一个系统功能失效其它系统功能仍正常发挥作用，保证附着式脚手架的安全性能；可以适用建筑外形变化或外形复杂的建筑物。
3、附着式脚手架选型设计基本要求
在附着式爬升脚手架选型设计中，其安全性和适用性是产品的最基本的要求。附着式脚手架的安全性主要包括：附着式脚手架附着可靠性，在施工状态下对额定施工荷载及风载影响下的安全度；在升降状态下附着式脚手架运行的同步性、稳定性；在不安全因素发生时（如动力失效等），对运行中附着式脚手架的可监测和防倾防坠保障。附着式脚手架的适用性主要包括：产品对不同施工工艺使用要求的适应性，对不同建筑结构安装环境的适应性，主要构件的通用性和互换性等。
3.1、附着可靠性要求
对附着点强度的要求：在施工状态时，能够承受支架自重施工荷载，风荷载及一定的冲击荷载（物料平台装卸，水平冲击）的使用要求。在升降状态时，承受支架坠落时防坠自锁的冲击荷载；在附着失效时，相邻点可分担该点所有支架荷载，而不至于发生连锁反应。
3.2、升降运行的水平约束和垂直约束要求
在升降状态时，支架相对于建筑结构上下运动，其他卸荷措施已解除，如何
保持支架在运动中的水平约束（防倾）、垂直约束（防坠），则是所有附着式脚手架需要解决的关键问题之一。
支架运动的水平约束（防倾装置）的作用是保证支架在荷载不平衡及水平荷载（风荷载、水平冲击荷载）作用下，不会发生倾斜倾覆事故。支架运动的垂直约束（防坠装置）的作用是保证在动力失效时，爬升机械可以自动发现并即时即地将支架自锁，防止支架坠落。
3.3、升降运动同步性控制要求
附着式脚手架在多点同时升降时，保证升降的同步性对升降安全具有重要作用。支架在升降运动中，对某一提升点来说，其荷载分为该点支架静荷载和由于支架升降不同步造成相邻点支架荷载重新分布的动荷载。
4、附着式脚手架对比分析
本工程在施工初期附着式脚手架选型设计上未能引起重视，造成后期外墙脚手架在使用过程中出现严重变形以至于无法继续使用，对项目的安全、进度、经济上造成一定的影响，所以对附着式脚手架在使用前选型设计上认真研究分析是必要的，以保证正确的选择、合理使用及相应的经济效益。
附着式脚手架主要从以下几个方面进行对比分析：
4.1、附着可靠性
导轨式附着式脚手架附着点多，层层附着，架体提升工况下有四个附着点，使用工况也不少于四个附着点（考虑附墙装置周转瞬间）。而一般导座式附着式脚手架只有三个附着点，附墙装置周转瞬间只有两个附着点，相对导轨式安全度差。
4.2、运行中的同步性、稳定性
导轨式附着式脚手架控制方案设计时，考虑到同步性误差与支架刚度对提升荷载变化的影响，同步性误差控制在1.5%以内，支架刚度设计上保持一定弹性，同时在防坠装置设计时，敏感装置对提升点力的变化进行监测，一旦发现同步性超过规定值，安全装置即自动作用，将支架锁住，防止事故发生。
4.3、防坠、抗倾覆能力
导轨式附着式脚手架通过固定在架体上的导轮组来实现架体的防倾覆，可以保证架体悬臂高度满足规范不大于6m的要求，而且始终不变。而一般导座式附着式脚手架通过附墙导向座来实现架体防倾覆，在架体刚提升到位的一段时间，架体上部悬臂高度达到2.5倍层高，远远超出规范所规定的6m，需要通过在结构设置拉结来满足规范要求。
吊轨式附着式脚手架采用中心提升，升降稳定性、安全性得到改善；防坠装置与提升系统分离设置，相互独立，独自承受架体荷载并直接传递给建筑结构。在一个系统功能失效其它系统功能仍正常发挥作用，保证附着式脚手架的安全性能。可调式限位支顶器除了支顶卸荷功能外，在上升过程中，也能起到防坠装置的作用。防坠装置极易检查发现故障，便于及时维修保养，确保防坠性能。
从附着式脚手架使用环境来看，由于不同步因素客观存在，各提升点上的荷载是在一定范围内变化的，在产品设计原理选择上，摩擦型自锁装置比冲击型自锁装置更适用于附着式脚手架，摩擦型自锁装置可以提供足够的制动力。通过摩擦位移可以消耗支架坠落的动能，故自锁时平稳，不易损坏其他构件。而冲击型自锁装置，在能量消耗时，会对自锁装置的安装相关构件造成较大的破坏力，在超荷载情况下，还会破坏自锁机构，造成支架坠落事故。
4.4、对不同建筑适应性
导轨式附着式脚手架对结构承载能力要求比较低，更能够保证施工安全。导轨式附着式脚手架在提升工况下四层结构同时受力（尤其独特的提升方式决定），
架体提升荷载通过四层结构传递。导座式附着式脚手架提升荷载一般通过一层结构进行传递（提升钢丝绳挂点或电动葫芦挂点处结构），对结构承载能力要求比较高，对一些施工速度较快的结构梁容易出现拉裂现象。
导轨式附着式脚手架附墙装置采用可调整的可调拉杆，离墙距离可适当调整，一方面，容易保证架体外观，另一方面，对预埋精度要求也比一般导座式附着式脚手架要求较低，在出现预埋偏差较大的情况下，架体通过可调拉杆处铰接点调整，可以减小架体内应力，有利于保证架体安全。而一般导座式附着式脚手架附墙座尺寸固定，离墙距离一般不可调整，一旦出现预埋偏差大的问题，有可能导致架体严重变形或局部架体组件损坏现象。所以导轨式附着式脚手架更有利于解决一些阳台、空调板等处附着难度大的问题，适用范围更广。
4.5、超高层防火性能及组架安全性
防火型附着式脚手架与传统附着式脚手架相比，由于走道板和外立面防护网均采用钢质材料模块化拼装，具有防火绝火的安全优势，彻底杜绝了高空架体发生火灾的隐患(见图9)。
防火型附着式脚手架具有在地面快速组拼成模块、实现模块化吊装拆除的优点，不但可以加快防护进度，而且避免了高空搭拆的安全危险。
防火型附着式脚手架的产品设计加工所用材料充分运用市场供应的标准材型号，所设计的系统部件具备采用工厂流水化生产的特点，加工速度快、加工质量和精度得到保障，减少因搭设脚手架所用材质不合格而造成的不安全因素。防护安全网采用镀锌编结网经龙骨焊接框架组合，具有耐腐蚀、绝燃、抗冲击特点。走道板、防护翻板采用防滑花纹钢板，具有高强度、绝燃、耐冲击经久耐用，尤其适用于超高楼层大型建筑的外墙施工防护。
5、结论
本文仅从附着式脚手架的安全性及适用性的角度对常用附着式脚手架进行
对比分析，并通过案例分析导座式附着脚手架存在的使用缺陷，导轨式附着脚手架在建筑物外形复杂条件下的使用优势，以及各自在附着支承、运行稳定性、防坠防倾覆以及超高层防火性上对比分析，得出结论如下：在建筑物外墙变化适应性方面，导轨式优于导座式；在提升抗倾覆能力方面，吊轨式优于导轨式及导座式；在防坠能力方面，吊轨式使用的摩擦型自锁装置优于导座式使用的冲击型自锁装置；在搭设脚手架材质及超高层防火性能及组架安全性方面，全钢架外脚手架优势不言而喻。
参考文献：
[1]中国建筑工业出版社编;建筑施工手册(缩印本)第四版[J];中国建筑工业出版社;2003.09
[2]中国住房和城乡建设部编;建筑施工工具式脚手架安全技术规范[J];中国建筑工业出版社;2010.03
[3]岳峰李国强;高层建筑施工附着整体升降钢管脚手架[J];同济大学出版社;2007.06
图6 苏州世茂广场8#超高层项目
图7 轨道导向座
图8 节点构造
图9 节点构造
图10 防坠器
高层建筑结构选型 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
《结构选型课程论文》 班级：建筑13-1 学号 姓名：穆宝宝 指导老师：王东坡
高层建筑结构体系选型及分析 摘要:高层建筑的结构体系是高层结构是否合理、经济的关键,随着建筑高度和功能的发展需要而不断发展变化。论文总结了各种高层建筑结构体系、特别是近年来出现的复杂、新颖的结构体系的受力特征,进而对高层建筑结构选型要点进行了探讨。关键词：高层建筑结构体系选型分析 一，高层建筑选型的重要性 1高层建筑与城市社会发展的关系密切我国城市化进程及人口的持续增长导致城市人口急剧上升,城市居住、生产、生活用地日趋紧张。为节约及充分利用城市土地资源,减少拆迁费、市政工程费和复杂地形处理费,提高城市社会吸纳能力及其综合效益,缓解城市膨胀及城市房屋的严峻供需矛盾,改善城市环境与调节心理等城市社会性问题,高层建筑的数量仍将在全国各大中城市持续增长,且其规模、高度、复杂性及建设速度也将呈上升趋势。 2高层建筑结构复杂性提高现代高层建筑体形与平立面空间分布日益复杂,高度、规模、投资日益增大,要求性能更先进、更优化的结构系统形式与之相适应。主要表现为:(1)需求多元化、功能综合化的趋势,必然要导致高层建筑方案平立面形状与内部空间分布等多样化、个性化与复杂化,为增大建筑净空
高度,很多一般多高层建筑中不存在的新问题与矛盾开始出现,对结构系统形式的要求提高。(2)随着高度与规模等增大,高层建筑投资增加、工期增长,其结构系统优化的必要性及可优化的空间与效益将更明显。结构优化,首先是其形式的优化,然后才是其布局与构件参数的优化。(3)高层建筑需考虑的影响因素日益复杂、系统、综合和多变,选型需要的知识信息愈加庞大,选型结果受人为因素的影响也将增大。 二，高层建筑常用类型 高层建筑结构的结构型式繁多，框架、剪力墙、框架一剪力墙结构体系是高层钢筋混凝土建筑结构中较为传统的、广为应用的结构体系。随着层数和建筑高度增加，利用结构空间作用，又发展了框架一简体结构、筒中筒结构多筒结构和巨型结构等多种结构体系。 高层建筑的结构体系主要有框架结构；剪力墙结构，包括部分框支、剪力墙结构；框架-剪力墙结构；筒体结构，包括框架-核心筒结构、筒中筒结构；以及混合结构，即由多种材料构件如钢筋混凝土构件、钢构件、组合结构构件（钢管混凝土构件、型钢混凝土构件及组合梁等）构成的结构，现分别加以分析。 1、框架结构体系 由框架梁、柱、楼板等主要构件组成。其特点是柱网布置灵活，便于获得较大的使用空间。延性较好。横向侧移刚度较小。因此适用
一、塔吊选型需考虑的问题 1、塔吊选型首选取决于工程规模，如小型多层建筑工程，可选择小型的经济型塔吊，因小型工程所需要的吊次并不多，为了考虑增加塔吊的覆盖面，经常采用行走式。中大型工程，尤其是高层建筑的塔吊选择，宜选大不选小，因垂直运输能力直接决定结构施工速度的快慢，要考虑选择不同塔吊的差价与加快进度的综合经济效果进行比较，要合理选择。 2、塔吊应满足吊次的需求 塔吊吊次计算：一般中型塔吊的理论吊次为80~120次/台班，塔吊的吊次应根据所选用塔吊的技术说明中提供的理论吊次进行计算。计算时可按所选塔吊所负责的区域，每月计划完成的楼层数，统计需要塔吊完成的垂直运输的实物量，合理计算出每月实际需用吊次，再计算每月塔吊的理论吊次（根据每天按排的台班数），当理论吊次大于实际需用吊次即满足要求，当不满足时，应采取相应措施，如混凝土全部采用泵送施工，增加每日的施工班次，增加吊装配合人员，提高塔吊的利用率等。 实际施工中，塔吊的每台班的吊次往往达不到理论吊次数，主要原因为，施工过程中不可避免出现塔吊有忙、有闲的情况，塔吊不能均衡连续作业；施工过程中，随着结构楼层的增高，每吊次的需用时间相对增长，另外，在模板安装和拆除过程中，每吊次所需要的时间相对长一些，因此实际统计的每台班平均吊次可能达不到理论吊次数。 我们仍对东方广场东区工程施工过程中塔吊进行吊次实测（仅作参考），当时正在四~五层结构施工，为了了解塔吊实际吊次对施工的影响，派了三名实习学生，对二台H3-36B塔吊和一台FO/23B进行了5个白班不断统计记录，结果为：二台H3-36B塔吊白班平均吊次分别为61次、67次，FO/23B塔吊白班的平均吊次为60次。 3、塔吊覆盖面的要求 塔吊型号决定了塔吊的臂长幅度，布置塔吊一般要求避免出现覆盖盲区，但不是绝对的，对一个工程一般有主楼、有裙房，高层主体结构部分，塔臂应全面覆盖，裙楼争求塔臂全部覆盖，当出现难于解决的边、角覆盖时，可考虑采用临时租用汽车吊解决裙房边、角垂直运输问题，不能盲目加大塔型，应认真进行技术经济比较分析后确定方案。 4、最大起重能力的要求 关于满足吊重的要求：主要考虑本工程施工过程中，可能出现各种重物对塔吊能力的要求，如建筑构件、最大重量的大模板、筒模等，应根据其存放的位置、吊运的部位，距塔中心的距离，确定该塔吊是否具备相应起重能力，确定塔吊方案时应留有余地，塔吊不满足吊重要求，必须调整塔型使其满足。 二、塔吊定位（应认真考虑如下问题） 1、所确定的塔吊位置是否可行，首先能否保证塔吊安全稳定，避免塔吊设在回填土上，要
高层建筑结构选型 高层建筑结构选型 选型工作具有很强的综合性，包含大量确定与不确定的因素,受诸多条件和因素影响,高层结构是否合理、经济的关键,随着建筑高度和功能的发展需要而不断发展变化。除了要考虑工程造价和投资能力,还要考虑所选结构型式对建筑功能的适应性,施工条件,技术能力,施工工期,建筑材料和能源供应,建筑美学要求包括建筑群及其环境的配合，建设场地的地形地貌自然灾害等等。 竖向承重结构的选型： 在对竖向承重结构进行选型时,首先考虑的是建筑物的高度和用途。不同结构体系的强度和刚度是不一样的,因而它们适应的高度也不同。一般说来,框架结构适用于高度低、层数少、设防烈度低的情况;框架—剪力墙结构和剪力墙结构可以满足大多数建筑物的高度要求;层数很多或设防烈度较高时,可用筒体结构。当建筑物的高度超出规范表中数值时,要进行专门的研究,采取有效的措施。选择结构体系应考虑的另一个因素是建筑物的用途。目前国内高层建筑按用途大体上可分三大类:住宅、旅馆及公共性建筑(办公、商业、科研、教学、医院等)。住宅建筑一般采用剪力墙结构。 水平承重结构的选型： 水平承重结构对保证建筑物的整体稳定和传递水平力有重要作用。水平承重结构选型通常有以下几种,平板体系、无梁楼盖、密肋楼盖和肋
形楼盖。平板体系:平板体系采用单向板或双向板,常用于剪力墙结构或筒体结构。其优点是板底平整,可以不加吊顶,结构高度低,可以降低层高。但当跨度大时,采用平板较困难,一般非预应力平板不宜成过6m,预应力平板不宜超过9m,否则平板厚度过大,楼面重量太大。采用现浇预应力无粘结平板楼面可以减少板厚。无梁楼盖:在层高受限制情况下,公用建筑常采用无梁楼盖。无梁楼盖最好带现浇柱帽,以加强板柱连接的可靠性。无梁楼盖的合适跨度是:普通钢筋混凝土楼面6m以内;预应力混凝土楼面可达9m。密肋楼盖:密肋楼盖多用在跨度较大而梁高受限制的情况下。筒体结构角区楼面也常用密肋楼盖。当采用装配式楼板时,框架－剪力墙结构应加混凝土现浇面层。楼盖结构应满足:房屋高度超过50m时,框架—剪力墙结构、筒体结构及复杂高层建筑结构应采用现浇搂盖结构;剪力墙结构和框架结构宜采用现浇结构。房屋高度不超过50m时,8、9度抗震设计的框架-剪力墙结构宜采用现浇楼盖结构;6、7度抗震设计的框架-剪力墙结构可采用装配整体式楼盖;框架结构和剪力墙结构可采用装配式结构。同时对于现浇楼盖,混凝土强度等级不宜低于C20,也不宜高于C40。 下部结构的选型： 高层建筑的基础是高层建筑的重要组成部分。它将上部结构传来的巨大荷载传递给地基。高层建筑基础形式选择的好坏,不但关系到结构的安全,而且对房屋的造价、施工工期等有重大的影响。高层建筑基础形式通常有以下几种:
大型塔吊选型及布置 【摘要】塔吊是高层和超高层建筑施工的首选起重运输设备，塔机在工程施工中合理的布置与定位对工期及生产效率至关重要，是施工部署阶段的核心内容之一。下面就超高层塔吊选型、选用方式等几个方面进行比选。 【关键词】超高层塔吊选型布置 一、塔吊型号选择 （1）超高层塔楼结构建筑高度高，如采用传统的附着式塔式起重机，需要配用较多的塔身标准节，并要备有大量的附着杆和相应的锚固件。因此，超过200米的超高层建筑宜采用内爬式塔吊，通过依附塔楼核心筒的三套爬升装置循环安装、拆除，来实现塔吊的一次到顶使用。 （2）而且由于城市建筑物越来越密集，传统的平臂式塔式起重机回转吊装活动很大程度上受到周围建筑物的干涉限制。因此，为更好的保证安全生产和取得最好的效益，超高层建筑塔楼施工中大多采用的是动臂式塔吊。 （3）超高层建筑中一般是钢—混凝土混合结构，起重量越大，钢结构分段越大，相应的更加能保障施工进度，但是相应的成本也越高。因此，塔吊起重量的最合理范围是满足大型钢构件（如外框钢骨柱）两至三层一吊的吊运能力，应根据其起吊的位置、安装的部位，距塔中心的距离，确定该塔吊是否具备相应起重能力，确定塔吊方案时应留有余地，塔吊不满足吊重要求，必须调整塔型使其满足。 在没有钢结构的超高层建筑中，塔吊起重量选择相对较为灵活，可能出现各种重物对塔吊能力的要求，如大型建筑构件、最大重量的大钢模、施工机具等，最后统计塔楼主要材料的吊装量，综合计算塔吊吊次能否满足要求。 （4）塔吊吊次计算：塔吊的吊次应根据所选用塔吊的技术说明中提供的理论吊次进行计算，一般中型塔吊的理论吊次为80~120次/台班，才实际施工中要随高度的增加相应折减。吊次计算时可按塔楼每月计划完成的楼层数，统计需要塔吊完成的垂直运输的实物量，合理计算出每月实际需用吊次，再计算每月塔吊的理论吊次（根据每天按排的台班数），当理论吊次大于实际需用吊次即满足要求，当不满足时，应采取相应措施合理安排吊装时间，增加塔吊工作时间，提高塔吊的利用率（如白天吊装钢结构，晚上吊装钢筋、模板等土建材料），已满足进度要求，在有必要的情况下，还可以加大塔吊型号。 二、塔吊位置布置 塔吊布置要充分考虑塔吊的需利用率，应综合考虑大型建筑构件的起吊位置及安装位置，塔吊布置位置的不同，对塔吊型号选择及施工技术都有很大的影响。下面就结合某项目的塔吊选型进行分析。

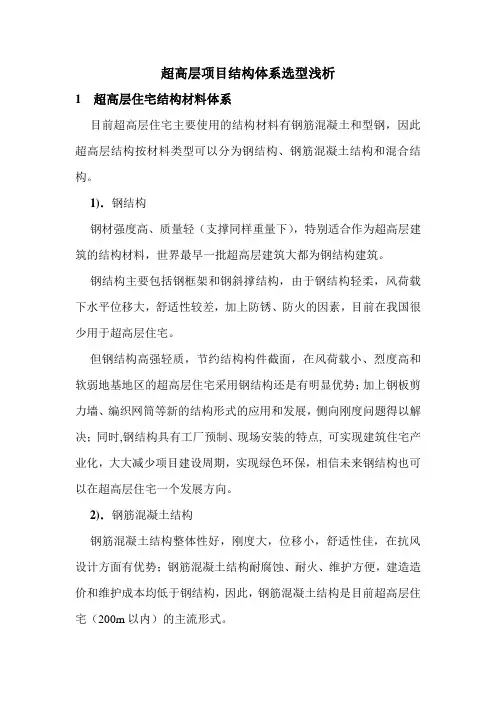

超高层项目结构体系选型浅析 1 超高层住宅结构材料体系 目前超高层住宅主要使用的结构材料有钢筋混凝土和型钢，因此超高层结构按材料类型可以分为钢结构、钢筋混凝土结构和混合结构。 1)．钢结构 钢材强度高、质量轻（支撑同样重量下），特别适合作为超高层建筑的结构材料，世界最早一批超高层建筑大都为钢结构建筑。 钢结构主要包括钢框架和钢斜撑结构，由于钢结构轻柔，风荷载下水平位移大，舒适性较差，加上防锈、防火的因素，目前在我国很少用于超高层住宅。 但钢结构高强轻质，节约结构构件截面，在风荷载小、烈度高和软弱地基地区的超高层住宅采用钢结构还是有明显优势；加上钢板剪力墙、编织网筒等新的结构形式的应用和发展，侧向刚度问题得以解决；同时,钢结构具有工厂预制、现场安装的特点, 可实现建筑住宅产业化，大大减少项目建设周期，实现绿色环保，相信未来钢结构也可以在超高层住宅一个发展方向。 2)．钢筋混凝土结构 钢筋混凝土结构整体性好，刚度大，位移小，舒适性佳，在抗风设计方面有优势；钢筋混凝土结构耐腐蚀、耐火、维护方便，建造造价和维护成本均低于钢结构，因此，钢筋混凝土结构是目前超高层住宅（200m以内）的主流形式。
