岩石地基载荷试验
一、适用范围
适用于确定完整、较完整、较破碎岩基作为天然地基或桩基础持力层时的承载力。
二、检测标准
《建筑地基基础设计规范》（GB 50007—2011）
三、检测设备
千斤顶、百分表、刚性承压板。
四、现场检测
4.1采用圆形刚性承压板，直径为300mm.当岩石埋藏深度较大时,可采用钢筋
混凝土桩但桩周需采取措施以消除桩身与土之间的摩擦力。
4.2测量系统的初始稳定读数观测:加压前,每隔读10min读数一次,连续三次
读数不变可开始试验。
4.3加载应采用单循环加载,荷载逐级递增直到破坏,然后分级卸载。
4.4加载时，第一级加载值应为预估设计荷载的1/5，以后每级应为预估设计
荷载的1/10。
4.5沉降量测读应在加载后立即进行，以后每10min读数一次。
4.6连续三次读数之差均不大于0.01mm，可视为达到稳定标准，可施加下一级
荷载。
4.7加载过程中出现下列情况之一时，即可终止加载。
4.7.1沉降量读数不断变化，在24小时内，沉降速率有增大的趋势；
4.7.2压力加不上或勉强加上而不能保持稳定.
注：若限于加载能力，荷载也应增加到不少于设计要求的两倍。
4.8卸载及卸载观测应符合下列规定：
4.8.1每级卸载为加载时的两倍，如为奇数，第一级可为3倍；
4.8.2每级卸载后,隔10min测读一次，测读三次后可卸下一级荷载；
4.8.3全部卸载后，当测读到半小时回弹量小于0.01mm时，即认为达到稳
定。
五、岩石地基承载力的确定应符合下列规定：
5.1对应于p-s曲线上起始直线段的终点为比例界限。符合终止加载条件的前
一级荷载为极限荷载。将极限荷载除以3的安全系数，所得值与对应于比例界限的
荷载相比较，取小值。
5.2每个场地荷载试验的数量不应少于3个，取最小值作为岩石地基承载力特
征值。
5.3岩石地基承载力不进行深宽修正。
深层平板载荷试验方案 一、工程、场地地层简介及试验概述 1、工程概况 1.1“xx”项目（酒店核心组团）产地位xx市，拟建场地东侧紧邻曼景法村民小组，东南侧与新建的民族博物馆相望，南侧紧邻雨林大道，北侧紧邻规划曼弄枫大道（3号路），西侧紧邻勐泐大道环道。本项目规划用地面积158667m2，约238亩，总建筑面积约41万平方米，拟建项目主要包括酒店核心组团、售楼部及大剧院部分。酒店核心组团部分，拟建建筑为6栋13～16层的高层建筑，建筑高度为39～55.5m，20栋3层的豪华公寓，1栋公共大堂及1栋SPA大堂，总建筑面积约20万平方米，拟建6栋高层建筑为剪力墙结构，其余为框架结构，基础型式预计采用桩基础及柱下独立基础或柱下条形基础。 2、试验场地的工程地质条件 根据“xx”项目（酒店核心组团）岩土工程详细勘察报告，按岩土层分类原则将场地内各层土自上而下划分为7个主层，5个亚层，描述如下： 2.1、第四系人工堆积（Q ml）层 ①层—耕土：黑灰色，成分以粘性土为主，局部含大量植物根茎，结构松散，湿，强度低且不均匀，欠固结土。场地大部分钻孔揭露，揭露层厚0.40～0.80m，平均层厚为0.52m。 ①1层—人工填土：褐红色，褐灰色，成分以粘性土为主，局部含碎石及角砾，稍湿，结构松散，未经压实处理欠固结，填筑年限
约3~5年，人工堆积而成。场地局部地段揭露，揭露层厚0.50~6.10m，平均层厚为2.48m。 2.2、第四系冲、洪积（Q al+pl）层 ②层——粘土：褐黄夹灰白、褐黄夹浅兰灰色，稍湿，坚硬状态，局部呈硬塑状态，韧性及干强度中等，土质均匀性一般，具中压缩性。该层为膨胀土，自由膨胀率δef介于33.0~86.0%之间，具弱~中膨胀潜势。场地均有揭露，揭露层厚0.5~7.5m，平均层厚为4.24m。 ②1层——粘土：褐黄、褐灰色，稍湿，硬塑状态，韧性及刚强度中等，土质均匀性一般，具中压缩性。该层为膨胀土，自由膨胀率δef介于41.0~89.0%之间，具弱~中膨胀潜势。场地部分钻孔揭露，揭露层厚0.50~3.8m，平均层厚为1.41m。 ③层——粘土：褐黄色、棕红色，局部夹兰灰或灰白条纹，稍湿，坚硬状态，局部呈硬塑状态，韧性及干强度中等，土质均匀性一般，具中压缩性。该层为膨胀土，自由膨胀率δef介于34.0~92.0%之间，具弱~中膨胀潜势。场地均有揭露，揭露层厚0.5~16.7m，平均层厚为 8.54m。 ③1层——漂石：兰灰、灰绿色，局部含灰黑斑点，湿，密实，岩性性主要为闪长岩，以中风化为主，部分强风化状，漂石块径50cm 以上，岩芯多数呈短柱状及块状产出，节长最长约为25cm。场地局部偶有揭露，揭露层厚为0.40~2.70m，平均层厚为1.03m。 ④层——粘土：褐黄色、兰灰色，稍湿，坚硬状态，局部呈硬塑状态，干强度及韧性中等，土质均匀性较差，局部夹有粉土薄夹层，
Xxxxxxxxxx工程 人工挖孔灌注桩 基础检测方案 Xx冶金建筑工程质量检测有限公司 二○一○年一月
------------------------工程 人工挖孔灌注桩基础检测方案 方案编写人： 方案审核人： 方案审定人： 检测单位资质：（检）字第006号邮政编码：检测单位地址： 联系电话：
目录 一、前言 二、检测目的 三、检测技术依据 四、检测工作量 五、场区工程地质概况 六、岩基载荷试验方案 1、岩基载荷试验仪器设备 2、岩基载荷试验技术要求 3、现场设备安装 4、现场测试及资料整理 七、检测技术成果 八、现场安全措施 附：岩基载荷试验施工方案图
一、前言 ---------工程，层数为13F，框架剪力墙结构，基础采用人工挖孔灌注桩，桩径不等，基础持力层为中风化泥岩层，设计要求桩端岩石地基承载力特征值≥2000 kPa。 受------------委托，---------质量检测有限公司承担了本工程人工挖孔灌注桩基础岩基载荷试验检测。 二、检测目的 通过岩基载荷试验，判定工程场地内中风化泥岩层作为人工挖孔灌注桩基础持力层的承载力是否符合设计要求。 三、检测技术依据 本次检测工作主要的技术规范、标准及依据如下： 1、《建筑地基基础设计规范》（GB50007-2002） 2、《-----省建筑地基基础质量检测若干规定》（修订本）(川建发[2004]66号) 3、《建筑基桩检测技术规范》（JGJ106-2003） 4、《建筑桩基技术规范》（JGJ94-94） 5、《岩土工程勘察规范》（GB50021-2001） 6、业主及设计单位提供的技术资料 四、检测工作量 1、单体工程按总桩数的1%且不少于3点在桩底平面处进行岩基载荷试验。 2、本工程检测点的数量和位置由建设、设计、监理等单位共同确定。 五、场区工程地质概况 --------- 六、岩基载荷试验方案 （一）岩基载荷试验仪器设备 1、承压板：采用圆形钢板（直径φ300mm、厚度h30mm）。
地基专业作业指导书岩基载荷试验实施细则文件编号： 版本号： 编制： 批准： 生效日期：

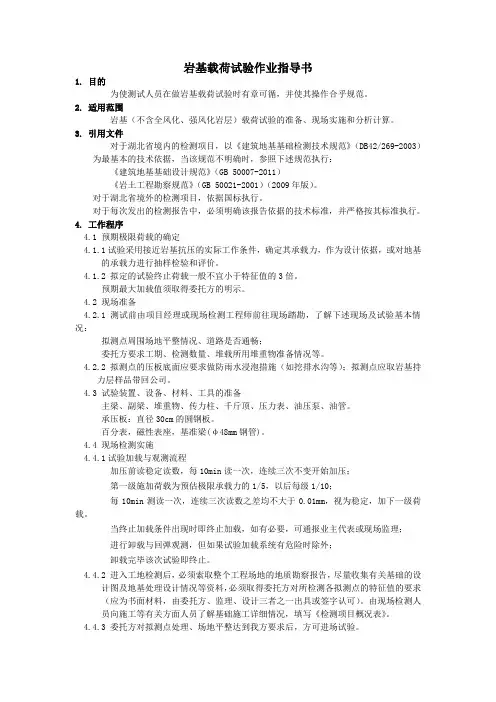

岩基载荷试验实施细则 1. 目的 为使测试人员在做岩基载荷试验时有章可循，并使其操作合乎规范。 2. 适用范围 岩基（不含全风化、强风化岩层）载荷试验的准备、现场实施和分析计算。 3. 引用文件 对于湖北省境内的检测项目，以《建筑地基基础检测技术规范（DB42/269-2003）》为最基本的技术依据，当该规范不明确时，参照下述规范执行： 《《建筑地基基础设计规范（GB 50007-2011）》 《岩土工程勘察规范（GB 50021-2001）（2009年版）》。 对于湖北省境外的检测项目，依据国标执行。 对于每次发出的检测报告中，必须明确该报告依据的技术标准，并严格按其标准执行。 4. 工作程序 4.1 预期极限荷载的确定 4.1.1试验采用接近岩基抗压的实际工作条件，确定其承载力，作为设计依据，或对地基的 承载力进行抽样检验和评价。 4.1.2 拟定的试验终止荷载一般不宜小于特征值的3倍。 预期最大加载值须取得委托方的明示。 4.2 现场准备 4.2.1 测试前由项目经理或现场检测工程师前往现场踏勘，了解下述现场及试验基本情况： 拟测点周围场地平整情况、道路是否通畅； 委托方要求工期、检测数量、堆载所用堆重物准备情况等。
