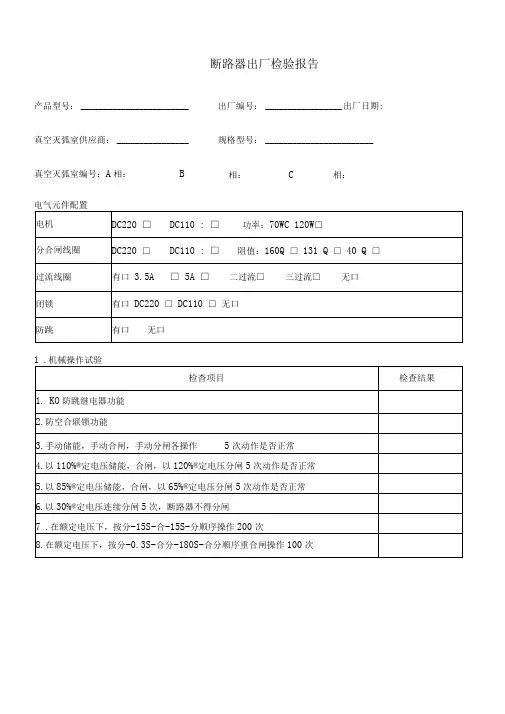

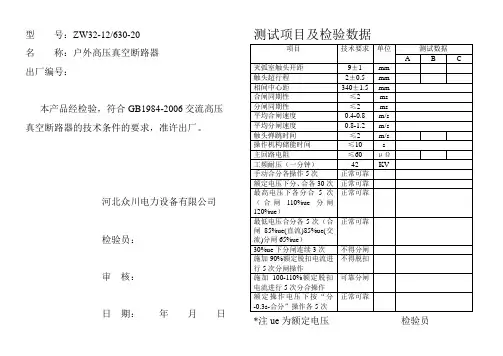

ZW32型真空断路器检验报告
户外高压跌落式熔断器
依据标准和试验结果
高压真空断路器系三相交流50Hz户外高压开关设备，主要用于农网和城乡的10kV系统，作为分合负荷电流，过载电流及短路电流之用，也可用于其他类似的场所。 信息更新: 2018年04月01日一、真空断路器的绝缘性： 一、真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。 二、真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。 三、电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。抗拉强度和熔点越高，电极在真空下的绝缘强度越高。 四、实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。 五、 二、真空中电弧的形成与熄灭： （1）真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。同时，开断电流的大小不同，电弧表现的特点也不同。我们一般把它分为小电流真空电弧和大电流真空电弧。
（一）小电流真空电弧 触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。有时，蒸发作用不能维持弧柱的扩散速度，电弧突然熄灭，发生截流现象。 （二）大电流真空电弧 在触头断开大的电流时，电弧的能量增大，阳极也严重发热，形成很强的集聚型的弧柱。同时，电动力的作用也明显了，因此，对于大电流真空电弧，触头间的磁场分布就对电弧的稳定性和熄弧性能有决定性的影响。如果电流太大，超过了极限开断电流，就会造成开断失败。此时，触头发热严重，电流过零以后仍然蒸发，介质恢复困难，不能断开电流。 三、断路器的结构和工作原理： 真空断路器的生产厂家比较多，型号也较繁杂。按使用条件分为户内（ZNx—**）和户外（ZWx —**）两种类型。主要由框架部分，灭弧室部分（真空泡），和操动机构部分组成。 下面以的ZW27—12型户外高压真空断路器为例，说明其结构与工作原理。 断路器本体结构如图一 断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。整体结构为三相共箱式。其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。
真空断路器试验规范 真空断路器试验项目及标准 1、辅助及控制回路交流耐压 试验方法 500V 兆辅助和控制回路交流耐压值为1000V,可采用普通试验变压器或 欧表摇测1min 代替， 安全措施及注意事项 试验中回路中不应有其它工作进行，使用兆欧表测量后应充分放电， 试验标准 不应有击穿情况 2、合闸接触器和分合闸电磁铁线圈的直流电阻和绝缘电阻 试验方法 使用单臂电桥测量合闸接触器和分合闸电磁铁线圈的直流电阻，使用 1000V兆欧表测量绝缘电阻， 安全措施及注意事项 测量后应充分放电， 试验标准 1）绝缘电阻不低于1MQ。 2）直流电阻应符合制造厂规定 3、断路器整体和断口间绝缘电阻 试验方法 使用2500V兆欧表测量真空断路器整体对地和断口间绝缘电阻，
安全措施及注意事项 1）试验时应记录环境温度。 2）测量后对所测回路进行放电， 试验标准 交接时、大修后：35kV 3000 M Q 10kV 1200 M Q 运行中：35kV 1000 M Q 10kV 300 M Q 4、导电回路电阻 试验方法 将断路器合闸，将导电回路测试仪试验线接至断路器一次接线端上，电压线接在内侧，电流线接在外侧。如采用直流压降法测量，则电流应不小于100A；安全措施及注意事项 接线时应和注意保持与带电设备距离； 试验标准 导电回路电阻数值应符合制造厂的规定 5、合、分闸时间及同期性及合闸弹跳时间 试验方法 1）将断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中，用试验接线将断路器一次各断口的引线接入测试仪的时间通道。 2）将可调直流电源调至额定操作电压，通过控制断路器特性测试仪，对真空断路器进行分、合操作，得出是各相合、分闸时间及合闸弹跳时间。三相合闸时间中的最大值与最小值之差即为合闸不同期；三相分闸时间中的最大值与最小值之差即为分闸不同期。 3）试验时也可采用站内直流电源作为操作电源；对于电磁操作机构，应将合闸合
10kV真空断路器型号参数 陕西泰开高压开关制造有限公司 随着城市化进程的加速，大型生活小区的形成以及工业生产的集团化和规模化，为提高供电质量，减少线路损耗，需要高压送电直接进入市区的负荷中心，因而要求大量使用占地面积小、安全可靠的高压开关———真空开关。
真空开关是一种以气体分子极为稀少，绝缘强度很高的真空空间为熄弧介质的新型开关。其触头是在密封的真空灭弧室内分、合电路的，切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可承受多次分、合闸而不降低开断能力，并且不产生高压气体及有毒气体。因此具有：体积小，重量轻；动作快，开断容量大；适合频繁操作;无火灾及爆炸危险，不污染环境；寿命长，维修工作量少等优点。 真空开关的工艺水平适合我国企业的制造现状，价格相对较低，非常适合我国的国情，因此得到了普遍的应用。据统计，我国目前在10kV 级断路器中，真空开关占到80%以上。在35kV 级，近几年也占到40%以上。但是，由于真空开关依赖真空实现快速灭弧开断，在检测中也较多出现真空灭弧室漏气、机械特性失调、温升过高等不合格现象，因此在应用真空开关时必须处理好这几个关键问题。 1、真空室漏气 真空灭弧室是真空开关的核心部件，它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内有负压，真空度为10-4～10-6 Pa，保证其开断时的灭弧性能和绝缘水平。随着真空灭弧室使用时间的增长和开断次数的增多，以及受外界
因素的作用，其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。因此应注意下列几点： (1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。 (2)出厂前真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。 (3)保证导电杆同心度的设计。如果可动导电杆同心度调整不当，将使陶瓷、法兰—————金属封接强度不够稳定，致使真空灭弧室漏气。在错误的操作过程中，易引起波纹管的扭曲变形。为防止这种现象，在动导电杆的导向套部位可采用六边形设计，花键连接设计。 (4)不得用任何外力碰撞真空灭弧室，严禁敲击、手拍打，搬动及维护时不得受力。禁止把任何东西放在真空开关上，以防止落下时打坏真空灭弧室。 (5)装调时如果发现螺纹配合不良，应查原因后再处理，不要用很大力气去拧动真空灭弧室，防止波纹管受到损伤。 (6)严格控制触头行程。不能误以为开距大对灭弧有利，而随意增加真空开关的触头行程。因为真空开关的行程比较短。一般额定电压为10～15kV 的真空开关触头行程仅为8～12mm，触头超行程仅为2～3mm。如果过多地增加触头的行
1 编写的目的及使用范围 1.1 目的： 为了便于更好地维护好断路器，保证断路器处在良好状态下运行，规范检修试验标准，编写本作业性指导书。 1.2 适用范围： 电业局所属变电站，投运断路器设备。 1.3 对工作人员的要求： 为了保证检修试验质量，做到标准化，规范化，必须按照本作业性指导书有条款进行。 1.4 引用标准： 本作业性指导书涉及到的标准很多，大致可以分为两种，一种是所涉及设备的基本标 准，一种是有关试验的标准。为精练起见，择主要标准列入。 1.4.1《电气装置安装工程电气设备交接试验标准》 GB 50150--91 国家技术监督局中华人民共和国建设部。 1.4.2《电力设备预防性试验规程》 DL/T 596—1996 中华人民共和国电力行业 1.4.3 各个厂家出厂试验报告。因断路器的型号不同，断路器的导电回路电阻值以制造厂 规定为标准。 1.4.4《电气装置工程施工及验收规范》工程建设标准规范 2.断路器试验所需工器具 2.1 断路器作业性指导书（Q/308-707。23-2001） 1本 2.2 电力设备预防性试验规程（DL/T 596-1996） 1本 2.3 电气装置安装工程电气设备交接试验标准（GB50150-91） 1本、 2.4 2500伏摇表试仪（ZG—114）1台 2.5交流介损测试仪（AI-6000 ） 1台 2.6导电回路电阻测试仪（5501） 1台 2.7交流耐压装置（YGZ-100） 1套 1
2.8温.湿度计 1个 2.9具有保护装置的试验电源 1个 3.断路器试验作业流程图（附表一） 4.测量断路器的绝缘电阻 4.1使用2500V兆欧表（电动或手摇）均可，测量断路器的分．合闸绝缘电阻。标准按 规程执行。（DL/T 596-1996）.（GB 50150-91） 4.2 MD兆欧表操作规定 4.2.1 MD兆欧表的使用操作 4.2.1.1 断开被试设备电源，并使设备短路接地充分放电，对电容较大的设备放电时间不 少于2分钟。 4.2.1.2 仪器检查：将兆欧表放置平稳，将零线接地，旋转开启按钮启动兆欧表，使表针 向无限大。然后，将火线接地，检查表针是否指零，检查无误后，开始正常工作。 4.2.1.3开始测试时，先启动兆欧表，然后将火线接于被试设备上进行测量。测量完毕后， 应先将火线离开被试品，然后关闭按纽开关。 4.2.1.4测量时间一般为一分钟，待指针稳定后，读取数值。 4.2.1.5吸收比指60秒与15秒时绝缘电阻比值。 4.2.1.6极化指数指10分钟与1分钟时绝缘电阻比值。 4.3注意事项 4.3.1使用条件，环境温度0--40度，相对湿度不超过85%。 4.3.2 电压的选择（如表） 4.3.3 在进行测量前后，对被测物一定要进行充分放电，以保证人身及仪表的安全。 4.3.4 测量时，地线与火线应分离开。 4.3.5 遇有被试设备表面潮湿时，应加屏蔽。 4.3.6 在测量大容量设备绝缘电阻时，为防止设备反充电，应先将兆欧的火线离开被试 2
ZW32-12真空断路器 1.概述 1.1产品型号及名称 ZW32-12/630-20型户外高压真空断路器 1.2主要用途 ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。 1.3功能特点 可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。 断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧； 断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。 可配重合控制器构成重合器型智能断路器。基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。 智能断路器具备1～3次重合闸功能，且重合器参数可以整定； 智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定； 智能断路器具备小电流接地保护功能，且参数可以连续整定； 智能断路器既可以实现有线远方控制，也可在杆下无线遥控。 可配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网路的监控和故障的自动隔离；该断路器（计量型）可输出0.2级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。 可配用电子PT，从CT取电为电池充电，在失压状态下可进行多次储能和分合闸操作，并可提供外部设备的工作电压；具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，保护参数可以由用户连续
1. 概述 ZW32-12 系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。 2. 型号及含义 3. 使用条件 3.1 正常使用条件 a) 周围空气温度: -40℃～+40℃； b) 海拔高度: 不超过2000m; c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染； d) 风速不超过34m/s(相当于圆柱表面上的700Pa)； e) 来自开关设备和控制设备处部的振动或地动是可以忽略的； f) 污秽等级:Ⅲ级。 3.2 特殊使用条件 断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。 3.3 如超出上述正常使用条件，由用户与制造厂协商。 4. 技术参数 4.1 断路器主要技术参数
4.2 断路器装配调整参数 4.3 CTB弹簧操动机构主要技术参数
4.4 带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求 5. 断路器结构特点 5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。 5.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。 5.3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。 5.4 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。 5.5 断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。 5.6 断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。
文件编号：TP-AR-L4414 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 10kV真空断路器的故障处理正式样本
10kV真空断路器的故障处理正式样 本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 随着真空断路器的广泛应用，不少10kV少油断 路器已更换为真空断路器。由于生产厂家不同，一部 分真空断路器性能较好，检修、维护工作量小，供电 可靠性高；也有一部分真空断路器性能很差，特别是 断路器的特性方面，存在的问题比较多；还有一些真 空断路器缺陷极其严重，容易造成事故越级，导致大 面积停电。 由于这几年在真空断路器的检修、维护工作中， 使用真空测试仪、特性测试仪等先进的科学仪器进行 测试，使藏而不露的问题以科学数据的形式显现出
来。在处理这些问题的过程中，也积累了一些经验，做到了综合性检修，防患于未然，保证了真空断路器的安全可靠运行。 1 真空泡真空度降低 1.1故障现象 真空断路器在真空泡内开断电流并进行灭弧，而真空断路器本身没有定性、定量监测真空度特性的装置，所以真空度降低故障为隐性故障，其危险程度远远大于显性故障。 1.2原因分析 真空度降低的主要原因有以下几点： (1)真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点； (2)真空泡内波形管的材质或制作工艺存在问

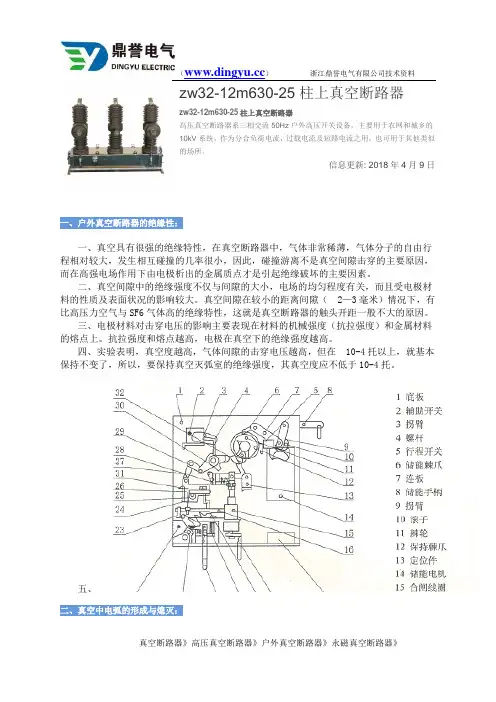

zw32-12m630-25柱上真空断路器 zw32-12m630-25柱上真空断路器 高压真空断路器系三相交流50Hz户外高压开关设备，主要用于农网和城乡的 10kV系统，作为分合负荷电流，过载电流及短路电流之用，也可用于其他类似 的场所。 信息更新: 2018年4月9日 一、户外真空断路器的绝缘性： 一、真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。 二、真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。 三、电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。抗拉强度和熔点越高，电极在真空下的绝缘强度越高。 四、实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。 五、 二、真空中电弧的形成与熄灭：
（1）真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。同时，开断电流的大小不同，电弧表现的特点也不同。我们一般把它分为小电流真空电弧和大电流真空电弧。 （一）小电流真空电弧 触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。有时，蒸发作用不能维持弧柱的扩散速度，电弧突然熄灭，发生截流现象。 （二）大电流真空电弧 在触头断开大的电流时，电弧的能量增大，阳极也严重发热，形成很强的集聚型的弧柱。同时，电动力的作用也明显了，因此，对于大电流真空电弧，触头间的磁场分布就对电弧的稳定性和熄弧性能有决定性的影响。如果电流太大，超过了极限开断电流，就会造成开断失败。此时，触头发热严重，电流过零以后仍然蒸发，介质恢复困难，不能断开电流。 三、断路器的结构和工作原理： 真空断路器的生产厂家比较多，型号也较繁杂。按使用条件分为户内（ZNx—**）和户外（ZWx —**）两种类型。主要由框架部分，灭弧室部分（真空泡），和操动机构部分组成。 下面以的ZW27—12型户外高压真空断路器为例，说明其结构与工作原理。 断路器本体结构如图一
ZW32-12系列户外高压真空断路器 ZW32-12型户外柱上高压真空断路器 1. 概述 ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。 2. 型号及含义 3. 使用条件 3.1 正常使用条件 a) 周围空气温度: -40℃～+40℃； b) 海拔高度: 不超过2000m; c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染； d) 风速不超过34m/s(相当于圆柱表面上的700Pa)； e) 来自开关设备和控制设备处部的振动或地动是可以忽略的； f) 污秽等级:Ⅲ级。 3.2 特殊使用条件 断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，
并取得一致的意见。 3.3 如超出上述正常使用条件，由用户与制造厂协商。 4. 技术参数 4.1 断路器主要技术参数 4.2 断路器装配调整参数
4.3 CTB弹簧操动机构主要技术参数 4.4 带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求
5. 断路器结构特点 5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。 5.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。 5.3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。 5.4 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。 5.5 断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。 5.6 断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。 5.7 断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置。断路器处在合闸位置时，隔离开关不能进行分、合闸操作；只有隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。

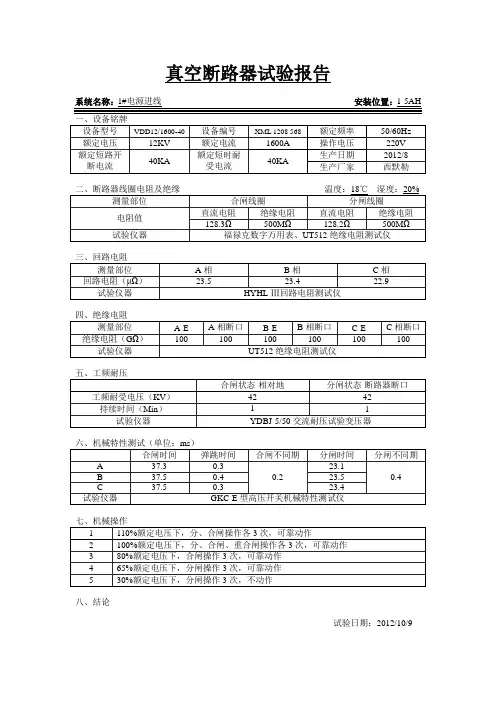

真空断路器试验报告 Prepared on 22 November 2020
20BH04#1脱硫低压干式变压器柜真空断路器 试验报告 1、铭牌试验日期：2009年09月18日 2、绝缘电阻测定：用2500VMΩ表 3、直流电阻测定：用QJ44电桥单位：μΩ℃ 4、交流耐压试验 5、断路器动作时间测量单位：ms 6、分、合闸线圈的检查 7、外观及机械特性检查
8、试验结果 技术负责人：试验人： 20BH03#2增压风机真空断路器 试验报告 1、铭牌试验日期：2009年09月18日 2、绝缘电阻测定：用2500VMΩ表 3、直流电阻测定：用QJ44电桥单位：μΩ℃ 4、交流耐压试验 5、断路器动作时间测量单位：ms
6、分、合闸线圈的检查 7、外观及机械特性检查 8、试验结果 技术负责人：试验人： 10BH03#1增压风机真空断路器 试验报告 1、铭牌试验日期：2009年09月18日 2、绝缘电阻测定：用2500VMΩ表 3、直流电阻测定：用QJ44电桥单位：μΩ℃ 4、交流耐压试验
5、断路器动作时间测量单位：ms 6、分、合闸线圈的检查 7、外观及机械特性检查 8、试验结果 技术负责人：试验人： 10BH04#1脱硫低压干式变压器柜真空断路器 试验报告 1、铭牌试验日期：2009年09月18日 2、绝缘电阻测定：用2500VMΩ表
3、直流电阻测定：用QJ44电桥单位：μΩ℃ 4、交流耐压试验 5、断路器动作时间测量单位：ms 6、分、合闸线圈的检查 7、外观及机械特性检查 8、试验结果 技术负责人：试验人： 10BH02母联柜真空断路器 试验报告
ZW7-40.5 户外高压真空断路器 产品使用说明书 陕西泰开高压开关制造有限公司 陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关 高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电 力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检 测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉， 并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产 内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六 氟化硫断 路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱， 充气柜，自动化设备电器等高低压电器。自创建以来一直本着“服务至上“的经营宗旨。不折不 扣做好售前，售中，售后，服 12-40.5KV 户
务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。 1 概述 ZW7-40.5 型户外高压真空断路器采用了独特设计的分体式极柱和高可靠性的操作机构。该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。 极高的可靠性 在整个寿命期间完全免维护 具有高机械寿命和电寿命整机体积小，重量轻，便于安装 1.1 使用条件 周围空气温度：-30 ℃～+60℃；海拔高度：不超过3000 米；风速不超过34m/s ；来自开关设备和控制设备外部的振动或地动是可以忽略的；污秽等级：℃级； 储存温度-40 ℃～+85℃。 1.2 技术参数
2 断路器结构及工作原理 ZW7-40.5 型户外高压真空断路器主要由集成极柱、电流互感器、操动机构及箱体组成。该型号断路器为小型化设计，外壳采用优质钢箱体。电流互感器可根据用户需要选择。
浅谈高压真空断路器的使用和维护 发表时间：2018-03-13T14:41:34.040Z 来源：《电力设备》2017年第30期作者：王亮1 杨建飞2 吴群燕1 张志刚2 [导读] 摘要：高压真空断路器是国家电网主、配网中应用最广泛的高压元器件，由于优良的技术特点而基本做到免维护。（1.浙江省开化七一电力器材有限责任公司浙江省衢州 3243022.浙江迪思威电气股份有限公司浙江省衢州 324302）摘要：高压真空断路器是国家电网主、配网中应用最广泛的高压元器件，由于优良的技术特点而基本做到免维护。但它并非不需要维护，它在额定短路开断电流开断次数，或机械操作次数达到规定的次数后，都要进行维护。本文将介绍真空断路器在其生命周期各阶段所需的维护工作，从而提升其使用寿命，提高电网供电运行可靠性。 关键词：高压真空断路器生命周期维护 高压真空断路器是以基本不需要维修的真空灭弧室(又称真空管)为主体及相关附件组合而成。由于它们的操作机构动作行程短、结构简单、零部件少，选用特制滑动轴承，采用特殊表面处理防锈工艺，配用长效润滑脂，因而故障少，在正常使用条件下，10—20年不需检修，基本可称为免维护电器。但由于各用户使用环境的差异，它在额定短路开断电流开断次数，或机械操作次数达到规定的次数后，仍需进行必要的检查、维护工作。 一、安装使用前的检查 高压真空断路器在使用现场进行常规的例行检查是很必要的，尽可能地避免盲目的自信心理。应对以下项目作严格的检验： 1、安装前对真空断路器应进行外观及内部检查，真空灭弧室、各零部件、组件要完整、合格、无损、无异物； 2、严格执行安装工艺规程要求，各元件安装的紧固件规格必须按照设计规定选用； 3、检查极间距离，上下出线的位置距离必须符合相关的专业技术规程要求； 4、所使用的工器具必须清洁，并满足装配的要求，在灭弧室附近紧固螺丝，不得使用活扳手； 5、各转动、滑动件应运动自如，运动磨擦处应涂抹润滑油脂； 6、整体安装调试合格后，应清洁抹净，各零部件的可调连接部位均应用红漆打点标记，出线端接线处应涂抹有防腐油脂。 二、使用中的机械特性调整及注意事项 真空断路器在出厂调试时，对于其机械性能诸如开距、行程、接触行程、三相同期、分合闸时间、速度等都进行了比较完整的调试，并随机附有调试记录。一般在使用中现场只需对三相同期、分合闸速度和合闸弹跳稍许调整合格之后，即具备了投运条件。 1、三相同期的调整 针对测试中合、分闸开距差异最大的一相，如该极合闸过早或过迟，将该极的开距稍许调大或者调小点，只需把该极绝缘拉杆的可调活接头旋入或者旋出半圈，一般可调整使合、分闸不同期性达到1mm以内，获得比较理想的同期参数最佳值。 2、合、分闸速度的调整 合、分闸的速度受到多方面因素的影响，而在使用现场可调整的部位仅是分闸弹簧和接触行程。分闸弹簧松紧程度，对合、分闸速度产生直接的影响，而接触行程(指触头压力弹簧的压缩量)，仅对分闸速度产生主要的影响。如果合闸速度偏高而分闸速度偏低时，可以将接触行程稍许增大，或者将分闸弹簧拉紧一点即可；反之调松一些。如果合闸速度比较合适，而分闸速度偏低，则可调整总行程使其增大0.1～0.2mm，此时各级的接触行程均增大了0.1～0.2mm左右。其分闸速度也会上升；反之分闸速度过高时，也可将接触行程调小0.1～0.2mm，分闸速度也会降低。 当完成三相同期与合、分闸速度的调整之后，切记要重新对各极的开距和接触行程进行测量修正，并应符合真空断路器产品的相关规定。 3、合闸弹跳的消除 真空断路器普遍存在着合闸过程中触头的弹跳问题。分析其产生的主要原因：一是合闸冲击刚性过大，致使动触头发生轴向反弹；二是动触杆导向不良，晃动过大；三是传动环节间隙过大；四是触头平面与中心轴垂直度不好，碰合时产生横向滑动等所致。对于已经形成的产品，整机结构刚性已成定局，现场一般无法改变。对于动触杆导向不良，在同轴式结构中，触头压簧与导电杆是直接相联，无中间传动件，所以也就无间隙。对于异轴式结构的真空断路器，触头弹簧与动触杆之间有一个转向用的三角拐臂，用三个销钉连结，这就存在三个间隙，容易出现合闸过程中的弹跳，这是消除弹跳的重点。同时还应重视触头弹簧始压端到导电杆之间传动间隙的调整，使传动环节尽可能紧凑，无缓冲间隙；如果因为灭弧室触头端面垂直度不好而产生弹跳，则可以将灭弧室分别转动90°、180°、270°安装，寻找上下接触面吻合位置，实在不行时则需要更换灭弧室。 在处理合闸弹跳过程中，切记将所有的螺丝都应拧紧，以免受到震颤的干扰。 4、过电压保护 由于真空断路器开断较小电流，特别是开断空载变压器励磁电流等小感性电流时，往往会出现截流而产生截流过电压，并且截流值越大，产生的过电压越高。另外，真空断路器在开断电容器组的容性电流时，也很难达到绝对无电弧重燃，一旦出现重燃，也会产生重燃过电压。对于截流或者重燃过电压，需装用性能较好的金属氧化物避雷器或阻容保护装置来预防。 5、触头超程和触头压力的控制 （1）国产各种型号的10kV真空灭弧室的触头超程是在3mm左右，开距12mm左右。通常国产10kV真空断路器用灭弧室的额定接触压力，额定电流630～800A者为1100N左右，1250A者为1500～1700N等。 （2）真空断路器在安装或检修时，除了要严格地按照产品安装说明书中要求调整测量触头超程。另外，还应仔细检查触头弹簧，不应有变形损伤现象。 三、长时间运行后的检修维护 1、真空灭弧室 真空灭弧室俗称真空泡，是真空断路器的主要元件，它外表是一只管形的玻璃管或陶瓷管，其中密封着所有的灭弧元件，分合闸时通过动触杆运动，拉长或压缩波纹管而不破坏灭弧室内真空的装置。 （1）检查外观有无异常、外表面有无污损，如果绝缘外壳表面沾污，应用干布擦试干净。
高压真空断路器生产工艺 一、工艺流程图: 二、适用范围、设备及工具： 1、适用范围:本工艺文件适用于高压真空断路器生产。 2、设备及工具：螺杆式空压机、空气冷干机、三相电机、单相电机、特性测试设备、磨合台、试验变压器、电动葫芦、终检测试台、行车(10ｔ）、气动扳手、扭力扳手、相柱装配机械臂、底盘装配机械臂、平面自动循环线、回路电阻测试仪、铜排折弯机、冲压模具、折弯模具、磨光机、锉刀、手电钻、内六角扳手、外六角扳手、卷尺、卡尺、活动扳手、梅花扳手、套筒扳手、木榔头、剪刀、铅笔等； 三、工艺流程说明: １、主轴装配: 该工序首先要将机箱移至流水线上，根据当日生产计划和客户订单,将对应的主轴组件和缓冲器装入机箱内部,经核对图纸无误后将机箱送入流水线,至下一工序； 1.1操作人员首先核对生产计划单并填写装配流转卡，然后在上料区选择相应机箱，并送至生产流水线,并在机箱底部放置对应的流转托盘。待机箱随托盘流至主轴装配工位时,阻挡器阻挡托盘,操作人员手动将托盘从流水线拖至工位；
1．2根据装配流转卡要求,首先在机箱内部装配油缓冲器,并用ｍ6沉头螺钉紧固（此时严禁打螺纹胶）;然后将主轴组件按照从左到右的顺序依次装入：传动小拐臂、合闸保持、套管、辅助开关小拐臂、主传动拐臂传动销、左、右侧轴承及轴承套、端部套管及轴用挡卡；手动转动花键轴转动灵活，无卡滞，配合无明显间隙,则将机箱、装配流转卡、托盘一起拖回流水线; 2、机构装配： 该工序主要进行真空断路器的机构装配，依据技术要求,装入相应的合、分闸操作机构哦; 2.1操作人员首先根据图纸进行分合闸机构的预装配：分为分闸模块左、右侧板预装配，合闸模块左右侧板预装配；预装配完成后，装入支撑杆和铜套,并穿入转动半轴、在半轴上依次装入合闸保持挚子、复位弹簧、合闸按钮、传动齿轮、平键、以及3k3b微动开关; ２.2预装配完成后,操作人员将托盘从流水线移出到工作台，将模块分别推进到合闸模块安装位置和分闸模块安装位置，使用ｍ１０的螺栓紧固，紧固后每个螺栓应该使用扭力扳手确定安装力矩为５0ｎm;然后将托盘送入流水线,进入下道工序; 3、机箱及弹簧装配: 该工序主要完成断路器合闸弹簧、分闸弹簧的装配; 3.1操作人员首先按阻挡器,从流水线将托盘从移出到工作台,然后根据弹簧上标示力值填入装配流转卡;然后选择专用工装,从弹簧上口穿入铁丝,从工艺孔内传出,使用导杆下压，然后将合闸弹簧固定轴从机箱内穿入,在两端装入轴用挡卡,完成合闸弹簧的装配； 3.２完成合闸弹簧装配后,使用“一”子大号螺丝刀，将分闸弹簧分别穿入弹簧
zw32-12真空断路器带隔离 技 术 参 数 2014年4月12日
zw32-12真空断路器带隔离 目录 1、概述…………………………………………………………………………… 2、结构特征和工作原理………………………………………………………… 3、技术特征……………………………………………………………………… 4、安装、调试与维护…………………………………………………………… 5、运输、验收及保管…………………………………………………………… 6、随机文件……………………………………………………………………… 7、订货须知……………………………………………………………………… 8、产品执行的标准及编号……………………………………………………… 9、隔离部分技术说明……………………………………………………………1zw32-12真空断路器带隔离概述
1.1产品型号、名称、规格 ZW 32 -12 M /400(630)-16(20) 1.2产品用途及使用范围、使用条件 ZW32-12 M型zw32-12真空断路器带隔离（以下简断路器）为额定电压12KV，三相交流50HZ的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。 本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。 1.3使用的环境条件 a.海拔高度不超过1000米； b.周围空气温度：-45℃~+40℃ 日温差：日变化不大于25℃； c.风速不大于35m/s； d.无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。 2.zw32-12真空断路器带隔离结构特征和工作原理 2.1断路器总体结构及特点 断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。 外形结构及安装尺寸见图一。 2.1.1装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
产品简介|JiangYinBaoGuang 从事户内外高压真空断路器：10KV、24KV、35KV、40.5KV规格齐全。 智能型真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，户外智能分界真空断路器（俗称看门狗）主要采用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，变压性能可靠，绝缘强度高。本系列产品的操动机构为弹簧储能式，分为电动和手动两种。断路器符合GBl804、DL403、GBll022等标准的规定，无论是在正常使用条件还是在故障条件(特别是短路情况)下，只要在断路器的技术参数范围内，它就可以保证安全、可靠的运行于相应电压等级的电网中。 主要符合以下国家标准： 开关部分：GB1984 《高压交流断路器》GB/T11022-1999 《高压开关设备控制和设备标准的共同技术条件》 控制终端部分：GB/T726-2000《继电器及装置基本试验方法》GB/T17626-1998 《电磁兼容试验和测量技术电快速瞬变脉冲群搞扰度试验》 （江阴宝光真空断路器型号） AB-3S-12/630-20 FZW28-12F/630-20
ZW32-40.5F/1600-31.5 ZW32-24F/630-25 ZW32-12/630-20 ZW32-12G/630-25 ZW32-12F/630-20 ZW20-12/630-20 ZW20-12F/630-20 VS1-12/630-20 ZW20-12看门狗真空断路器ZW20-12智能分界真空断路器ZW20-12高压真空断路器 VS1-24KV户内真空断路器1250A-4000A大电流真空断路器40.5KV户外高压真空断路器
ZW32-12M/630-20柱上永磁高压真空断路器 陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业 从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电 器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进 的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合 作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。 自创建以来一直本着“服务至上“的经营宗旨。不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。 陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和 生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能 电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达 到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级 配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小 型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。 一、概况 永磁智能型真空断路器ZW32-12M型户外高压智能真空断路器(以下简称断路器)是三相交流 50Hz，适用于额定电压为7.2～12kV的户外高压开关设备。断路器符合国标GB1984《高压 交流断路器》及专业标准JB3855《3.6～40.5kV户外交流高压真空断路器》和相关的IEC标准。常供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的 场所。断路器具有多次开断和快速重合闸的能力。 二、使用环境条件 a) 环境温度不高于+ 45℃，不低于– 30 ℃； b) 空气相对湿度：日平均值不大于95%，月平均值不大于90%； 饱和蒸汽压：日平均值不大于2.2×10-3 MPa，月平均值不大于1.8×10-3 MPa； 在高湿度期温度急降时，可能凝露； c) 海拔高度不超过1000米； d) 地震烈度不超过8级； e) 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。 客户如有其它特殊要求，可在订货时提出，
ZW32-12/630(1250)-20(25) 户外交流高压真空断路器 安装使用说明书 (使用前必须仔细阅读说明书)
第一章户外交流高压真空断路器 1.1 产品概述 ZW32-12型户外真空断路器是额定电压12kV的户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。也可用于其它类似场所，还可用为城市区12kV级电网的分段开关。还可与配网自动化装置组成户外真空重合器、分段器，智能型控制设备。 ZW32-12型户外真空断路器采用密封结构设计，壳内除环氧支座外，不再有辅助绝缘材料，套管垂直安装，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；整体成型套管，可保证良好的气密性。可配置隔离刀闸，具备明显断开点，维护方便、安全。 本产品符合以下标准及规范： GB1984 《交流高压断路器》 GB11022《高压开关设备通用技术条件》 GB311.1《高压输变电设备的绝缘配合》 DL/T593 《高压开关设备的共用订货技术条件》 DL/T402 《交流高压断路器订货技术条件》 1.2 型号含义 例如：ZW32-12P/630-20户外高压真空断路器，不锈钢外壳、电动机构、额定电流630A、额定开断电流为20kA。
1.3 工作条件 本产品适用于以下工作条件： a、周围空气温度：-40℃~+85℃； B、海拨高度：不超过2500m； c、相对湿度：日平均不大于95%，月平均不大于90%； d、风压：不超过700Pa（相当于风速34m/s）； e、空气污秽程度：按GB5582规定为IV级； F、地震烈度：不超过8度。 1.4 附加其它装置后主要性能 1.4.1 可加装户外隔离开关和断路器形成一体化，断路器与隔离开关具有可靠的机构联锁，具有防误操作功能。 1.4.2 可加装外置电子PT，使断路器具有操作电源和具有防涌流，过流保护，就近遥控控制功能。 1.4.3 可加装避雷器，避雷器可根据用户需要装于电源侧或负荷侧。 1.4.4 可与配网自动化装置组成户外真空重合器、分段器，智能型控制设备。 1.4.5 可以与柱上开关远程监控系统配套使用，采用GPRS无线通信，实现户外真空断路器远程实时监控，满足配电自动化要求。 1.5 主要技术参数 1.5.1 断路器主要技术参数 表1 断路器的主要技术参数 1.5.2 断路器调整后达到的主要机械数据 表2 断路器的主要机械参数
