施工现场总平面布置 第一节现场概况及部署 一、现场概况 施工现施主要出入口宽度为6m宽的混凝土硬化道路；场地周围围墙沿着用地红线砌筑以及甲方审核划定的位置砌筑；基坑开挖后上口边坡线距围墙距离较小处，设置安全警示，基坑周圈设置安全防护，并充分利用现场一切可以利用的场地作为三类设施布置场地。 二、部署 针对施工现场场地的实际因素，我公司特作如下部署： 1、在场地布置办公区供管理人员办公和工人住宿、生活卫生等设施，并按规定分区分隔。 2、我公司根据本工程施工总体部署对其不同施工阶段的划分，按照“方便施工，就近布置，见缝插针”的原则，将现场周边除建筑以外的空地合理利用，布置施工场地。 第二节现场平面分阶段布置及说明 一、机械设备配备布置 本阶段机械设备主要包括：混凝土输送泵等，混凝土输送泵布置1台，布置在道路畅通靠近施工部位，并配置相应的泵管等。
二、加工场地布置 我公司尽可能利用周边空闲场地进行钢筋、模板的加工，各施工段循环进行施工，材料运输利用塔吊进行配合。 三、主体结构施工阶段 1、平面布置： 根据金华市安全文明施工要求标准进行全封闭砌筑，在主出入口通道处设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。 2、机械设备配备布置： 机械设备配备有：钢筋加工设备、木工加工设备、混凝土输送泵等。 3、加工场地布置： 合理布置钢筋、模板加工场地，并配备相应的加工机械。 四、装修施工阶段 保留原有围墙、大门以及现场临时施工通道，在场地内集中设立砂浆搅拌机用于装修阶段水泥砂浆的制备，砂浆拌制完毕后由翻斗车或小推车运至各所需位置。 五、场地道路及排水设施
第一节现场概况及部署 一、现场概况 本工程现场场地较为狭小，周边道路狭窄，现场平面布置考虑充分利用现有场地，按功能划分施工区域及办公区域，施工各区域用围墙隔断，严格按照公司的现场管理手册执行，为保证现场的井然有序，采用隔断、油漆画线、标志板等方式表示区域的使用功能,施工现场平面布置详见附图。
二、部署 针对施工现场场地的实际因素，我公司特作如下部署： 1、在场地西北面（与**加工场紧邻）布置办公区供管理人员办公和工人住宿、生活卫生等设施，并按规定分区分隔。 2、我公司根据本工程施工总体部署对其不同施工阶段的划分，按照“方便施工，就近布置，见缝插针”的原则，将现场周边除建筑以外的空地合理利用，布置施工场地。 在现场的基础设施布置及数量见下表：
第二节现场平面分阶段布置及说明 一、下部结构施工阶段 1、平面布置： 我公司进场后根据遵义市安全文明施工要求标准进行围墙全封闭砌筑，在围墙的西北侧设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。 2、机械设备配备布置： 本阶段机械设备主要包括：塔吊、混凝土输送泵等，本工程布置1台塔吊，混凝土输送泵布置2台，布置在道路畅通靠近施工部位，并配置相应的泵管等。 3、加工场地布置： 我公司尽可能利用周边空闲场地进行钢筋、模板的加工，各施工标段循环进行施工，材料运输利用塔吊进行配合。 二、上部结构施工阶段 1、平面布置： 根据遵义市安全文明施工要求标准进行全封闭砌筑，在主出入口通道处设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。在土方回填完毕后，将围墙一周边界之间的空地全部硬化形成一条环形道路，作为施工机械、物资运输道路用。在场地内布置一处钢筋、木工加工区作为钢筋、模板加工场地。 2、机械设备配备布置： 机械设备配备有：塔吊、钢筋加工设备、木工加工设备、混凝土输送泵等。 3、加工场地布置： 在塔吊范围内合理布置钢筋、模板加工场地，并配备相应的加工机械。 三、装修施工阶段 保留原有围墙、大门以及现场临时施工通道，在场地内集中设立两台砂浆搅拌机用于装修阶段水泥砂浆的制备，砂浆拌制完毕后由翻斗车或小推车运至

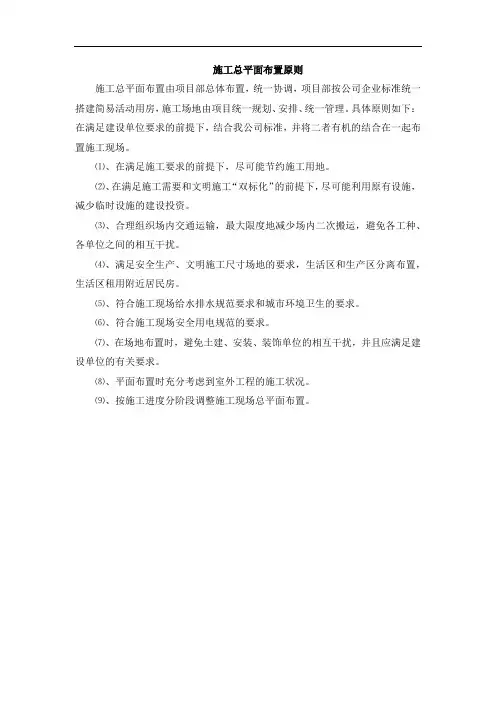

施工总平面图布置原则：1．满足施工进度、方法、工艺流程及施工组织的需求，平面布置合理、紧凑，尽可能减少施工用地。2．合理组织运输，保证场内道路畅通，运输方便，各种材料能按计划分期分批进场，避免二次搬运，充分利用场地。3．因地制宜划分施工区域的和临时占用场地，且应满足施工流程的要求，减少各工种之间的干扰。4．在保证施工顺利进行的条件下，降低工程成本，可能减少临时设施搭设，尽可能利用施工现场附近的原有建筑物作为施工临时设施。5．施工现场临时设施的布置，应方便生产和生活，办公用房靠近施工现场，福利设施应在生活区范围之内。6．施工平面布置应符合主管部门相关规定和建设单位安全保卫、消防、环境保护的要求。施工方案主要内容：施工方法的确定、施工机具的选择、施工顺序的确定，还应包括季节性措施、四新技术措施以及结合市政公用工程特点和由施工组织设计安排的、工程需要所应采取的相应方法与技术措施等方面的内容。重点分项工程、关键工序、季节施工还应制定专项施工方案 工程竣工报告1．由施工单位编制，在工程完工后提交建设单位。2．在施工单位自行检查验收合格基础上，申请竣工验收。3．工程竣工报告应含主要内容：(1)工程概况；(2)施工组织设计文件；(3)工程施工质量检查结果；(4)符合法律法规及工程建设强制性标准情况；(5)工程施工履行设计文件情况；(6)工程合同履约情况 招标附表(1)拟投入主要施工设备表；(2)拟配备本项目的试验和检测仪器设备表；(3)劳动力计划表；(4)计划开、竣工日期和施工进度网络图（或横道图）；(5)施工总平面图；(6)临时用地表。 分包安全(1)实行总承包的项目，安全控制由总承包方负责，分包方服从总承包方的管理。总承包方对分包方的安全生产责任包括：审查分包方的安全施工资格和安全生产保证体系，不应将工程分包给不具备安全生产条件的分包方；在分包合同中应明确分包方安全生产责任和义务；对分包方提出安全要求，并认真监督，检查；对违反安全规定冒险蛮干的分包方，应令其停工整改；总承包方应统计分包方的伤亡事故，按规定上报，并按分包合同约定协助处理分包方的伤亡事故。(2)分包方安全生产责任应包括：分包方对本施工现场的安全工作负责，认真履行分包合同规定的安全生产责任；遵守总承包方的有关安全生产制度，服从总承包方的安全生产管理，及时向总承包方报告伤亡事故并参与调查，处理善后事宜。沥青路面施工质量检测与验收项目：压实度、厚度、弯沉值、平整度、宽度、中线高程、横坡、井框与路面的高差等八项 夹渣。初灌混凝土量不够，造成初灌后埋管深度太小或导管根本就没有进入混凝土；(2)混凝土灌注过程拔管长度控制不准，导管拔出混凝土面；(3)混凝土初凝和终凝时间太短，或灌注时间太长，使混凝土上部结块，造成桩身混凝土夹渣；(4)清孔时孔内泥浆悬浮的砂粒太多，当混凝土冲破沉积砂层时，部分砂粒及浮渣被包人混凝土内 1．围护结构变形明显加剧。2．支撑轴力突然增大。3．围护结构或止水帷幕出现渗漏。4．开挖暴露出的基底出现明显异常。包括黏性土时强度明显偏低或砂性土层时水位过高造成开挖施工困难时。5．围护结构发生异常声响。6．边坡出现失稳征兆时。1．验收批：（由监理工程师组织施工单位项目专业质量（技术）负责人等进行验收） (1)主控项目的质量经抽样检验合格；(2) 一般项目中的实测（允许偏差）项目抽样检验的合格率应达到80%，且超差点的最大偏差值应在允许偏差值的1.5倍范围内；(3)主要工程材料的进场验收和复验合格，试块、试件检验合格；(4)主要工程材料的质量保证资料以及相关试验检测资料齐全、正确；具有完整的施工操作依据和质量检查记录。 2．分项工程 (1)分项工程所含的验收批质量验收全部合格； (2)分项工程所含的验收批的质量验收记录应完整、正确；有关质量保证资料和试验检测资料应齐全、正确。 3．分部（子分部）工程：（总监理工程师组织施工单位项目负责人和项目技术、质量负责人等进行验收） (1)分部（子分部）工程所含分项工程的质量验收全部合格；(2)质量控制资料应完整；(3)分部（子分部）工程中，地基基础处理、桩基基础检测、梁板混凝土强度、混凝土抗渗抗冻、预应力混凝土、回填压实等的检验和抽样检测结果应符合本规范规定；(4)外观质量验收应符合要求。 4．单位（子单位）工程 (1)单位（子单位）工程所含分部（子分部）工程的质量验收全部合格；(2)质量控制资料应完整；(3)单位（子单位）工程所含分部（子分部）工程有关安全及使用功能的检测资料应完整；(4)主体结构试验检测、抽查结果以及使用功能试验应符合相关规范规定； (5)外观质量验收应符合要求。 一、施工质量保证计划内容：1、明确质量目标2、确定管理体系与组织机构3、质量管理措施4、质量控制流程
九、施工总平面布置原则 施工总平面布置合理与否，将直接影响到工程是否有条不紊地发展，同时关系到整个工程的安全文明施工管理是否能顺利进行，我们对施工现场平面布置的原则为：满足施工的前提下，尽可能节约施工用地，减少临时设施投资，在保证内交通运输畅通和满足施工对材料要求的前提下，最大限度减少场内运输，特别是减少场内二次搬运，在平面交通上，要尽量避免各单位相互干扰，符合施工现场卫生及安全技术要求和防火规范。十、施工现场总平面布置及说明 为确保达到武汉市文明优良工地，我们将本着“高起点、严要求”的原则，对现场进行布置管理，现场内的主要道路及临建附近场地全部用C10砼浇筑硬化以便于文明施工，施工区沿建筑物周边设排水沟，工程污水经沉淀后排入市政排污管，大门处设置洗车槽，保证运输车辆出入清洁。6.3施工现场平面管理要保证完成施工任务，不仅要求对施工总平面合理的布置，而且要有科学严密的管理措施：1）施工平面管理由项目经理负责，由生产副经理组织有关人员实施，按分片区包干管理，未经同意不得任意占用。2）进出道口为1个，现场道路均做好路基，并已进行面层处理，排水沟砖砌，粉刷，保持畅通。3）现场入口处设置警卫室，现场在出入口设保安值班室，并二十四小时派人进行值班，无关人员禁止入内，警卫室旁挂出入制度，场容管理条例、工程简介、安全管理制度、质量方针、管理机构网络等图牌。4）凡进出现场的设备、材料需经过警卫进行登记后方可出入，所有设备、材料必须按平面布置图制定的位置堆放整齐，不得任意堆放或改放。5）施工现场内的水准点，轴线控制点，埋地线缆应有醒目标志，所有材料堆场也必须做好标志，并加以保护。6）办公区、施工区域、生活区分开设置，在施工区域旁设置公共休息茶亭和工人休息棚，并与施工区域保持符合安全规定的距离，公共茶亭能挡风遮雨，并保证通风采光良好。7）并配备茶水桶、长条座椅，夏冬两季应相应设置防暑降温和防寒保暖设施。8）施工垃圾处理：施工垃圾采用层层收集、集中堆放、专人管理、同意搬运的方法。楼层垃圾利用施工电梯空闲时搬运，由专门班组搬动至堆放地点，并及时运出场外。 十一、总平面布置方案 1、大门入口处围墙高度2.4米，采用M5水泥沙浆进行砌筑、加气块20厚砌筑，间距3.3米设置砼附墙柱，柱断面为300×300，高度同围墙，外面与砖墙面平，内侧为附墙式，内外墙柱抹灰及粉刷，围墙门口外侧为各单位（即：建设单位、设计单位、监理单位、施工单位、监督单位）的名称，作竖排粉刷喷于墙上，距离作适当的调整，剩余墙段作安全、文明施工的宣传标语，字体要工整、字距要统一，要配合建筑工程视觉形象，做到美观适当、一目了然。 2、工地大门：2个采用钢板双开门，门扇材料采用方通钢材焊接，外面用钢板材料封面，钢板门高度为1.8米，宽度为5米，表面图刷蓝色防水油漆，上喷“武汉天弓建筑工程有限公司”红色字样，门头挂企业标牌，门柱临街拟镶红字，左门柱字为“工程树起武汉天弓信誉，右门柱为“诚信立市创优良工程”字体为宋体。另一个门为钢结构组成，风格由钢结构专业确定。 3、施工现场出入口和主要道路做到硬地化，其厚度为在场内交通部分浇筑C25砼200mm厚，路面宽为4m，其余铺石粉层100mm厚，确保施工现场不积水，进出顺畅，并设置相应的安全防护设施和安全标志。 4、整个施工现场排水沟必须畅通，无任何积水和临时给水管线滴漏及长流
施工总体布置 施工总体布置是施工组织设计的重要内容，结合本工程实际，根据因地制宜、充分发挥当地的资源条件，有利于工程主要施工方案的实施，加快施工进度、保证施工安全、降低工程成本等原则综合考虑对外交通和场内施工便道之间的衔接，用水、用电安排，做到合理布置。 3.1 布置原则 现场布置遵照上海市及市水务局对建设工程文明工地的有关要求结合我公司文明施工企业形象进行布置。现场布置做到紧凑、有序、合理、美观。项目部生活和办公区选择在施工现场附近，与生产区分隔。 3.2 施工道路 3.2.1 进场道路 尽量利用原有道路，没有道路的通过水路或新修便道与施工区域连通。 3.2.2 施工临时便道 施工便道沿航道岸线布置，尽量采用已建道路或结合永久性防汛通道建设。 3.3 临设及用水、用电 3.3.1 临时建筑物 本工程五村段场地宽阔，水电、交通方便，根据工程特点及施工
现场具体情况，项目部拟建于此，作为项目部管理人员、监理人员及生产人员的办公和生活设施集中布置，其它施工段视施工期长短，拟采取租用民房与布设集装箱相结合的方式作为临时办公场所。新建和租用房屋生活设施的布设必须符合按《上海市建设工程文明施工管理暂行规定》的要求。钢筋加工厂、临时堆场等根据现场条件，灵活布置。 临建搭设我公司将按照市文明施工各项标准及完全标准化要求执行，参加文明工地竞赛活动。施工现场的标准化管理是开展创建活动的关键。为此，我公司将按以下基本要求执行。 1、现场建筑搭设标准：项目部用围墙封闭，内部生产、生活区域明确分隔。 2、食堂搭设标准：食堂必须有密封操作间、冰箱等设备。 3、厕所搭设标准：采用化粪处理地面用地砖、墙面及隔断用瓷砖，墙面贴高度不得小于1.5m。 4、浴室搭设标准 地面用地砖、墙面用瓷砖，墙边有挂衣钩，浴室中有长凳。 5、每个办公生活区有走廊、宣传廊。 6、围墙材料应采用有一定刚度的材料，制成后的围墙应平顺、美观、安全、完整，统一规格，降低费用。 7、生活大临设施按施工高峰300人安排。场坪结构为：先进行场地清理，清除杂草树木，场地整平后，10cm碎石垫层，7cm素砼面层，四周砖砌围墙，内设排水沟，用素砼护底。
施工总平面布置设计方案 一、概况 钱江路四标段（含钱江路隧道）工程位于杭州市钱江新城内，钱江新城位于钱塘江北岸江滨地区，是杭州发展从“西湖时代”踏入“钱塘江时代”的重要转折，是新世纪杭州发展的重大战略举措，而钱江路四标段工程正处于钱江新城核心区市民中心边缘北侧，为新城核心区规划路网中“一横二纵”主干道中重要的“一横”，为保证今后钱江路直行车辆的顺畅，减少对广场的影响，建设钱江路四标段（含钱江路隧道）工程。 钱江路四标段（含钱江路隧道）工程施工内容为：钱江路桩号K3+425～K4+510，全长1085米，其中地下隧道全长528米，起始桩号3+982，终点桩号4+510。K3+425～K4+510全线地面道路、排水工程。市民中心地下人行通道（南线），市民中心地下车库进口匝道，江干渠箱函改造等项目。二、施工总平面布置原则 根据钱江路四标段工程所处的地形特点，结合本工程的施工需要，以及本工程的进度安排，及工程量大等具体情况，并经项目部多次实地踏勘情况，结合从业主处了解的情况进行相应的布置，具体布置原则如下： 1、根据工程位于钱江新城内的特点，尽量考虑节约用地，分散布置临时设施及堆场。 2、结合工程拟建项目工期紧，全面实施的特点，临时设施尽量考虑不占用永久性建设用地，拟在业主协助下租用新城内目前空余土地进行建设。
3、各种生产、生活设施便于工人的生活开展，生产后勤有保障，并且满足安全防火、劳动保护的要求。 4、尽量减少对周围现有环境的影响，采用封闭围护分隔施工区与外界单位。 5、遵循交通组织的原则，现场道路布置合理，设施齐全，控制扬尘，减少环境污染。 6、施工总平面布置详见“杭州市钱江路地下通道工程四标段施工总平面布置图”。 三、施工总平面布置 1、施工临时道路布置 a、概况 根据本工程所处的地理位置，钱江路地下通道位于现状钱江路，北侧沿线单位、居民住房较多，主要有：居安坊小区、四季青中学、怡静坊小区、观音塘小区、常青苑小区、杭州东南汽车修配车、唐祝新村、杭州小霸王童车有限公司等。沿钱江路北侧主要进出口道路有下车路、七甲路、唐祝新村、定江路。施工期间必须确保沿线单位及居民车辆的进出。 b、临时道路布置位置 Ⅰ 3+425～3+920段利用现状钱江路作为施工便道； Ⅱ 3+920～4+510地下通道段施工便道沿拟建隧道两侧布置，由于钱江路地下通道中心线基本同现状钱江路中心线相重合，而现状钱江路路幅宽度为4.5m人行道+14m机动车道+3.0m中央隔离带+14m机动车道+4.5m人行道=40m。拟建钱江路地下通道结构外包尺寸为22m，设计采用明挖顺作法施
第一节现场概况及部署 说明：因本工程规划设计尚未通过，此案根据现有规划总平面图结合现场勘察编制，仅作参考用途，待正式施工图纸审查通过后加以完善。 一、现场概况 本工程现场场地较为狭小，边道路狭窄，现场平面布置考虑充分利用现有场地，按功能划分施工区域及办公区域。格按照公司的现场管理手册执行，为保证现场的井然有序，采用隔断、油漆画线、标志板等式表示区域的使用功能,施工现场平面布置详见附图。 二、部署 针对施工现场场地的实际因素，我公司特作如下部署： 1、在场地东北角处面与（10F酒店紧邻）布置办公区供管理人员办公、生活卫生等设施，并按规定分区分隔。 2、我公司根据本工程施工总体部署对其不同施工阶段的划分，按照“便施工，就近布置，见缝插针”的原则，将现场边除建筑以外的空地合理利用，布置施工场地。 在现场的基础设施布置及数量见下表：
第二节现场平面分阶段布置及说明 一、下部结构施工阶段 1、平面布置： 我公司进场后根据市安全文明施工要求标准进行围墙全封闭砌筑，在围墙的东侧设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。 2、机械设备配备布置： 本阶段机械设备主要包括：塔吊、混凝土输送泵等，本工程布置4台塔吊，混凝土输送泵布置5台，布置在道路畅通靠近施工部位，并配置相应的泵管等。 3、加工场地布置： 我公司尽可能利用边空闲场地进行钢筋、模板的加工，各施工标段循环进行施工，材料运输利用塔吊进行配合。 二、上部结构施工阶段 1、平面布置： 根据市安全文明施工要求标准进行全封闭砌筑，在主出入口通道处设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工
施工总平面布置图编制指南 1、施工平面布置依据 （1）建设地区原始资料，如市政管道等； （2）一切原有和拟建工程位置及尺寸； （3）施工方案、施工进度和资源需要量计划； 2、施工平面布置原则 （1）施工平面布置要紧凑合理，尽量减少施工用地； （2）尽量利用原有建筑物或构筑物，降低施工设施建造费用； （3）合理地组织运输，保证现场运输道路畅通，尽量减少场内运输费； （4）尽量采用装配式施工设施，减少搬迁损失，提高施工设施安装速度； （5）各项施工设施布置都要满足方便生产、有利于生活、安全防火、环境保护和劳动保护要求； （6）尽量减少设施及机械对展示面的影响。 3、施工平面布置内容 （1）必须的：地下室边线、围墙、指北针、原有建筑物和管线、全部拟建的建筑物、临时设施、电线配置、给排水管配置、电箱、大型机械、材料堆场、材料仓库、施工道路、洗车槽、消防水池、市政水电接入点。 （2）需要的：施工区域划分、娱乐区域、地磅位置、用地红线、地形等高线、测量放线标桩位置及各类起重机械停放场地和开行路线位置等。 4、施工总平面图设计步骤 由于公司的项目多数为分期开发，所以要尽量考虑道路、仓库、变压器、临时设施等可利用在下一期项目。如把仓库、变压器设置在靠近下一期项目的位置。
（1）确定仓库和堆场位置 中心仓库可布置在工地中心区或靠近使用地方，条件不允许时可将其布置在工地入口处。大宗地方材料的堆场或仓库，可布置在相应的搅拌站、预制场或加工场附近。（2）确定加工场位置 各种加工场的布置均应以方便生产、安全防火、环境保护和运输费用少为原则。通常加工场宜集中布置在工地边缘处，并且将其与相应仓库或堆场布置在同一地区。保证在塔吊起吊范围内。 钢筋加工厂宜做两个螺纹钢堆场，每个13m×6m，分别放置?10-16和?18-25钢筋，切割机设置于两堆场附近；圆钢放在调直切割机附近，调直切割机场地6m×1.5m。（3）确定场内运输道路位置 根据施工项目及其与堆场、仓库或加工场相应位置，认真研究它们之间物资转运路径和转运量，区分场内运输道路主次关系，优化确定场内运输道路主次和相互位置；要尽可能利用原有或拟建的永久道路；合理安排施工道路与场内地下管网间的施工顺序，保证场内运输道路时刻畅通；要保证场内消防道路宽度不小于4m，临时道路做法按集团颁发的《关于施工道路、临设场地硬化浇筑砼厚度的通知》。 （4）确定临时设施位置 临时设施采用6m×3.5m板房组合。根据劳动力计划及管理人员编制计划进行临时设施的面积规划。行政管理用房屋宜设在工地人口处，以便加强对外联系，也可以布置在比较中心地带，这样便于加强工地管理。工人居住用房屋宜布置在工地外围或其边缘处。文化娱乐用房屋最好设置在工人集中地方，或者工人必经之路附近的地方。 （5）确定水电管网和动力设施位置 1）施工供水和排水
施工总平面布置图设计及规划 根据工程需要，结合施工现场的实际情况本着合理利用场地，布局紧凑，有利于工程施工，有利于施工现场的平面管理，有利于创建文明工地的原则进行施工现场临时设施，施工机械的平面布置。 1、施工总平面设计的原则 1.1尽量减少施工用地，使平面布置紧凑合理。 1.2合理组织运输，减少运输费用，保证运输方便畅通。 1.3施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和工程之间的干扰。 1.4各种生产生活设施应便于工人的生产生活。 1.5满足安全放火、劳动保护的要求。 2、现场平面布置的依据 2.1各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。 2.2施工现场的自然条件和技术经济条件。 2.3建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。 2.4各种建筑材料、构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。 3、施工总平面图的设计步骤 3.1交通运输 当大量物资由公路运进现场时，由于公路布置较灵活，一般先将仓库，加工厂等生产性临时设施布置在最经济合理的地方，再布置通向场外的公路线。 3.2仓库材料堆场的布置。 通常考虑设置在运输方便、位置适中、运距较短并且安全防火的地方。区别不同材料、设备和运输方式来设置。 仓库的布置要灵活。一般中心仓库布置在工地中央或靠近使用的地方，也可地以布置在靠近于外部交通连接处。砂石、水泥等应在场地附近设立仓库；板材、石材等直接使用的材料应该直接布置在施工对象附近，以免二次搬运。油漆、稀料等物品应设立专门的仓库，单独存放。
施工部署及总平面布置 一、施工部署 1．指导思想 （1）本工程被列为我司的信誉工程、形象工程，质量目标为一次交验合格，目的在于发挥我司的传统优势，通过创优质、创名牌、创建市级文明工地，巩固我司在建筑市场取得的成就，为此，我们将集中优势人力、物力、财力、协调好各方面关系，严格实行项目法管理，严密组织、精心施工、确保工程顺利进行。 （2）我司技术力量雄厚，机械设备齐全，常年从事框架结构等工程的建设，积累了相当丰富的施工经验。锻炼了一支质量意识强，技术水平高，具有工作责任心的施工队伍。在质量管理方面，项目部积极按照ISO9001质量体系，实行目标管理。为完成本工程，项目部选派技术业务水平高，施工经验丰富的人员承担该工程的施工任务。有事业心强，重质量、重信誉，善打硬仗的项目经理直接现场指挥，负责合同的履行和该项目的管理，并对工程的经济技术成果承担责任。 （3）精心选择施工队伍，按照两层分离的原则，对作业层的劳力管理实行优化组合，对管理层实行竞争上岗，组建一支管理严，技术作风硬的施工班组和管理人员队伍来承担该项目的施工，推行物质奖励与劳动竞赛相结合的激励措施，同时加强员工的思想政治工作，坚持以人为本，千方百计调动员工的生产积极性，以保证工程快速优质顺利完成。 2.施工方案 根据现场施工条件和本工程特点及我司技术装备条件合理组织施工力量，本工程垂直运输选用塔吊1台，梁板选用覆面夹胶板早拆体系，支撑采用钢管脚手支撑；混凝土采用商品混凝土直接送到浇筑点，并在现场安装1台混凝土搅拌机；外脚手架全部采用落地扣件式钢管架。 3．劳动力组织与配备
按照两层分离的原则，对作业层的劳务管理实行优化组合，弹性作息，按劳分配，奖优罚劣的办法，推行合理有效地激励措施，实行物质鼓励与劳动竞赛相结合，加强工地的政治、思想工作，以人为本，千方百计调动工人的生产积极性，以保证工程快速顺利进行。 劳务层由我公司土建施工队，安装分公司，装饰装修施工队三个基本队伍组成，和甲方指定分包的施工队共同完成本工程的施工任务。土建、安装施工队在施工准备阶段开始分批进入现场，装饰装修队在主体结构施工完后进入现场，其他由甲方指定的分包项目队伍依据网络计划，及时选定，按指定时间入场并由项目部副经理负责协调场地利用，机械使用，工序穿插等事宜。 4．施工顺序 本工程的施工应遵照先地下，后地上，先土建后安装，先主体围护再装修，主体施工期安装预留预埋配合，围护装修期间穿插交叉作业的原则进行施工。 （1）抓住关键，制定合理的施工顺序是保证工期如期进行的节点。本工程基础施工是关键，因此，要合理组织，为基础施工创造条件。全部地下部分尽早施工到±0.000，完成回填土施工，是整个结构施工的关键点，也为主体施工创造良好的施工现场和施工环境。待结构主体封顶后，大面积的室内抹灰完成及结构完成后，视气候情况抢出屋面，内抺灰收头工作可随外墙抹灰和装饰装修逐层由上至下完成，接着进行室外工程施工，安装工程插入则亦然，所有工作应做到：保证关键线路及时穿插搭接有序，一气呵成。 （2）主要线路的施工顺序如下： 土方开挖→验坑清底、修边→混凝土承台基础→基础梁板→板→回填土→主体结构、砌体→门窗框安装→外墙施工→内粉、楼地面→门窗安装→检修、收尾。 5．施工准备 （1）技术准备： 1）会同建设单位搞好现场划分与布置工作，现场交接的重点是施工测量
1.施工总平面布置图及临时用地表 施工总平面布置是否合理，将直接关系到施工进度的快慢，同时也体现了安全文明施工管理水平的高低。为保证施工的顺利进行，具体施工平面布置原则如下： （1）满足施工的条件下，节约施工用地； （2）满足施工和文明施工的前提下，减少临时设施投资； （3）在保证场内交通顺畅和保证施工对材料需求的前提下，尽量减少场内二次运输； （4）在平面布置上，避免土建、水电、安全及施工的相互干扰； （5）符合场内卫生、安全和防火的要求； （6）本工程施工现场按材料、办公、施工三区布置，并相对独立，以保证达到安全文明施工的要求。考虑到弱电施工的特殊性和施工场地等方面的因素，我们在场外单独为施工人员租赁提供生活用房，在场内只留正常值班人员；（7）施工用水电办理接入手续，并设置独立水、电表，由专业电工负责，接入点和使用点严格按规范和相关制度执行。 （8）在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考，最终的位置待中标后进场前与总包 单位沟通之后由总包单位统筹安排。 （9）临时设施面积及数量要求见下表：
临时用地表
电力需求计划表 按供电可靠性要求，本现场施工用电定为二级负荷，采用一个独立电源供电。 现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系数法计算，需用系数为估计值。
通过正确的计算，合理分配负荷，使三相均衡。 在380/220V低压架空线路设计中，除按常规选择导线截面外，当负荷较大时应考虑选择节能截面。 为防止电气设备或系统的金属外壳因绝缘损坏而带电，将正常情况下不带电的金属外壳或构架例如配电箱和开关箱的金属箱体等与PE线相连，并再作重复接地，即保护接零。保护零线（即PE线）由工作接地线、配电房的零线或第一极漏电保护器的电源侧（上端）引出。保护零线除在配电房外接地外，还需在配电线路的中间处和末端处作重复接地，每一重复接地装置的接地电阻不得大于10欧。接地体采用50×50×5mm的角钢焊接而成，深埋2.5米左右。配电箱、设备外壳的接地线采用直径不小于2.5mm2的多股铜芯线（绿黄双色线）。
施工组织设计中的总平面布置
1、线型问题 （1）建筑物的轮廓以外墙线为准，粗线，挑出阳台等用细线表示。细线调为0.09毫米比较好看，轮廓线调为0.5毫米比较合适。注意对绘制线条的线宽进行调整，总平图做到粗、中粗、细线条合理美观。 2、弱化问题 （1）地下室轮廓线在地下室阶段强调，其他阶段弱化。有时候在地下室边线加上基坑支护。 （2）周围已建建筑及道路可保留，但须弱化。 （3）遵循原则，重要构件强化，次要构件弱化。 3、字号统一 在绘制中，注意协调不同文字标注的字号统一，使整体完整协调。比如：楼栋号文字标注采用相同字号；临设、加工房、堆场采用相同字号；说明文字和图例采用相同字号；图名最大，按实际选用。 4、图例选用 图例以简洁形象为宗旨。在绘制的过程中注意前后的统一。 5、容易遗漏的东西 （1）地下室车库出入口（若完成），在主体阶段需保留。 （2）结合进度，在总体建筑的施工阶段可能出现个别楼栋滞后建筑，那么要注意在图上表现。 （3）加工场地及施工道路的转换需明确。 （4）塔吊安装拆除时间和总平图上对应。 （5）砌体插入时间与施工升降机、物料提升机的布置安排时间统一。 6、数字化绘制 对总平中的塔吊、施工电梯、施工大门、钢筋加工房等进行数字编号。

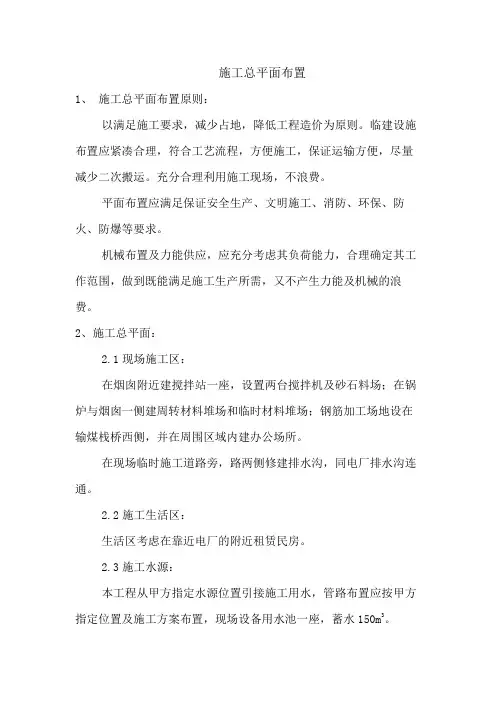

1、施工总平面布置原则 （1）平面布置科学合理，施工场地占用面积少； （2）合理组织运输，减少二次搬运； （3）施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求，减少相互干扰； （4）充分利用既有建（构）筑物和既有设施为项目施工服务，降低临时设施的建造费用； （5）符合节能、环保、安全和消防等要求； （6）临时设施应方便生产和生活，办公区，生活区和生产区宜分离设置； （7）遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。 2、施工总平面布置图应包括内容 （1）项目施工用地范围内的地形状况； （2）全部拟建的建（构）筑物和其他基础设施的位置； （3）项目施工用地范围内的加工设施、运输设施、存贮设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公、生活用房等； （4）施工现场必备的安全、消防、保卫和环境保护等设施； （5）相邻的地上、地下既有建（构）筑物及相关环境。 3、分阶段布置 施工现场平面布置图一般按地下结构、地上结构、装修装饰和机电设备安装、总平施工四个阶段。 （1）地下室结构 涉及土方施工的需明确土方施工顺序，即和进度表达一致绘制施工顺序流程。如果总平绘制比较细致，可以对节点工期要求的区域进行标注显示。 土方回填区域也可以表现出来。尼玛，防水卷材、防水保护层也可以表现出来。。 通过地下室顶板的，需要加固的部位，绘制加固区域。
施工总平面布置 1.1施工场地布置 本标段工程根据工程特点、招标文件要求，确定施工场地围挡范围。 ***车站为半地下一层、地上二层四柱五跨高架车站。其中***为高架侧式站台，城铁号线为地面侧式站台，侧站台宽度为4.1米（不含楼扶梯）。 本站呈南北向布置，车站主体结构长120米，宽13.3米，主体结构面积为6396m2，施工时间历时7个月。根据本工程施工需要，项目部办公区、生活区、材料存放区及加工厂占地约0m2。 由于施工范围占用现况3路公交停车场，施工其间必须保证公交车的正常通行，因此在占地范围内，还要新建一临时公交停车场。另外作为施工现场的导行路和施工路，在施工现场修建临时导行路。另外施工现场西侧为京包高速的施工范围，施工占地不能影响京包高速工程的施工。 综上所述，本工程施工场地比较狭小，根据对现场的多次勘察，综合考虑场地现状、交通运输、材料加工、存贮、供水、供电及排水排污条件，充分满足环保、卫生防疫、文明施工、消防等要求。本着“科学管理、方便施工、节省开支、干扰最小”的原则，对于临时设施进行分期、分区布置、合理规划、统筹兼顾。 1.2主要临时设施 根据现场情况，在施工现场附近设置项目经理部，材料加工场，工人生活区。 1.2.1项目部办公区 项目经理部临时办公区搭建在地铁0号线西侧，上地东路绿化带内，长11m，宽21m，占地面积11×21=2710m2。 项目经理部平面布置大样图 （1）临时用房 项目经理部搭建彩钢板房3栋，共14间。其中办公室10间，会议室1间，休息室3间，另设厨房1间，餐厅1间。并在大门处设立警卫室1间。 （2）场地围挡 本地施工区围挡按照轨道公司下发之文件，严格执行，确保牢固，美观，大方。
施工总平面图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求， 对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。 一、施工总平面图设计的内容 (一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。 (二)一切为全工地施工服务的临时设施的布置位置，包括： (1) 施工用地范围，施工用的各种道路; (2) 加工厂、制备站及有关机械的位置; (3) 各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置; (4) 行政管理房、宿舍、文化生活福利建筑等； (5) 水源、电源、变压器位置，临时给排水管线和供电、动力设 施； (6) 机械站、车库位置； (7) 一切安全、消防设施位置。 (三)永久性测量放线标桩位置 许多规模巨大的建筑项目，其建设工期往往很长。随着工程的进展，施工现场的面貌将不断改变。在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。 二、施工总平面图设计的原则
(1) 尽量减少施工用地，少占农田，使平面布置紧凑合理。 (2) 合理组织运输，减少运输费用，保证运输方便通畅。 (3) 施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。 (4) 充分利用各种永久性建筑物、构筑物和原有设施为施工服务, 降低临时设施的费用。 (5) 各种生产生活设施应便于工人的生产生活。 (6) 满足安全防火、劳动保护的要求。 三、施工总平面图设计的依据 (1) 各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。 (2) 建设地区的自然条件和技术经济条件。 ⑶建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。 (4) 各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。 (5) 各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。 四、施工总平面图的设计步骤 (一)场外交通的引入 设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。当大宗材料由铁路运来时，首先要解决铁路的引入问题；当大批材料是由水路运来时，应首先考虑原有码头的运用和是否增设专用码头问题；当大批材料是由公路运入工地时，由于汽车线路可以灵活布置，因此，一般先布置场内仓库和加工厂，然后再布置场外交通的引入。
表4 施工总平面布置 4.1布置原则和依据 4.1.1布置原则 4.1.1.1场施工企业及生产生活设施的布置按照有利生产、方便生活、保护环境、安全可靠、交通干扰少、管理方便、节约用地的原则进行布置。 4.1.1.2为便于管理，方便生活生产，临时工程设施靠近主要建筑物施工现场面，并尽可能集中布置。 4.1.1.3工程区场地狭窄，施工线路长，施工布置按照集中与分散、固定与移动相结合的原则进行。 4.1.1.4根据现场条件，充分考虑劳动保护、安全生产的要求，兼顾消防、防盗。 4.1.2布置依据 4.1.2.1 锦屏水电站九龙河口～锦屏一级坝区辅助道路改建工程第四标段招标文件：《第一卷商务文件》、《第二卷技术文件》、《第三卷工程量清单及附件》和《第四卷图纸》； 4.1.2.2 现场查勘资料； 4.1.2.3招标文件补遗； 4.1.2.4本投标书施工组织设计文件。 4.2施工平面布置综述 4.2.1碴场分布 本标段业主共提供九个碴场，其中K46+100以前共6个，K46+100
以后共3个，为统一途述方便，将其编号为1～9#弃碴场，其详细分布情况见投标书附图《施工总平面布置图》。 4.2.2施工分段 根据沿线工程量分布、挖填类型、交通要求及碴场分布，按各段工程量大致相当、满足碴场容量要求及弃碴运距最短、满足结构物工期要求及尽量减少段外交通干扰为原则，将本标共分九个段施工。分段情况如下： 第一段：K37+000～K40+000，弃碴弃于1#碴场； 第二段：K40+000～K42+000，弃碴弃于2#碴场； 第三段：42+000～K43+000，弃碴弃于3#碴场； 第四段：K43+000～K45+500，弃碴弃于4#、5#碴场（减轻6#、7#碴场压力）； 第五段：K45+500～K47+460，弃碴弃于6#碴场； 第六段：K47+460～K48+370，弃碴弃于7#碴场； 第七段：K48+370～K49+000，弃碴弃于7#、8#碴场； 第八段：K49+000～K50+000，弃碴弃于7#、9#碴场； 第九段：K42+740～K44+496，大奔流沟隧道段，弃碴弃于3#、5#碴场； 4.2.3施工布置简述 根据本工程的施工及具体场地分布情况，布置的施工临时设施有：人工骨料加工系统、混凝土拌和系统、预制场、综合加工厂、机械汽车修配及保养厂、堆场及仓库系统、办公及生活营地以及其它现场临时设
现场管理 施工现场管理的目标是建立一个有序、文明、安全、环保的施工现场，管理要点包括： 1、根据施工组织总设计要求，按施工总平面图规划分阶段实施施工总平面布 置，并做好总平面图的管理。 2、对环境因素进行识别，掌握环境信息，采取应对措施，保证施工现场及周边环 境，材料、设备、成品保护得到有效控制。 3、建立和执行安全防范和治安管理制度，落实防范范围和责任，检查和救护系统 的适应性和有效性。 4、建立现场卫生防疫管理网络和责任系统，落实专人负责管理并检查职业健康服 务和救援的有效性。 5、制定施工活动中产生的废水、废气、废料的三废防治，或处理方案。 6、施工平面规划设计原则： a、平面布置科学、合理、施工场地占地面积少。 b、合理组织运输，减少二次搬运。 c、施工区域的划分和场地的临时占用应符合施工部署和施工流程的要求，减少 相互干扰。 d、充分利用现有建筑物和现有设施为项目施工服务，降低临时设施的建造费 用。 e、临时设施应方便生产和生活，办公区、生活区应与生产区分离设置。 f、符合节能、环保、安全、消防等要求。 7、施工平面图设计要点： a、设置大门，引入场外道路。施工现场宜设置两个以上大门，大门应考虑周边 路网情况，转弯半径和坡度限制，大门的高度和宽度，应满足车辆运输要求， 尽可能与加工场地、仓库的位置要求一致。 b、布置大型机械设备。布置塔吊时应考虑其覆盖范围，可吊物件的运输和堆放。 c、布置仓库堆场。尽可能接近使用场地，考虑交通线路，卸货时间长的仓库应 远离路边。 d、布置加工厂。有关联的加工厂地尽量集中，尽量减少二次搬运，减少运输量。 e、留置内部临时运输道路，保证材料运输、停放都不影响正常施工。 f、布置临时办公场所，尽量设置在工地入口处。 g、布置临时水电管网和动力设施，临时总变电站应设在高压线进入工地处，尽 量避免高压线穿过工地。但应有充分的蓄电能源装备。临时水池、水塔尽量 设在屋面，与消防用水可一并考虑。 h、要有系统的门禁和巡更报警装置。 i、施工平面图应与施工组织设计同时报批。
1 施工场地布置的原则 根据本标段特点，按照安全、质量、环保、文明工地的相关标准要求对各种临时工程整体规划，合理布局，统一实施。充分利用现有条件，合理利用当地资源，注意保护生态景观，努力构建和谐的施工环境，积极主动为业主分忧。场地布置的主要原则为： （1）安全性原则：符合有关安全生产、劳动保护、防火、防洪等法律、法规和要求，必须制定切实、有效的安全措施，确保安全。 （2）环保性原则：根据现场施工环境，结合当地环保部门要求，有利于环境保护和水土保持，尽可能减少施工对环境产生的不利影响。临时房屋及其它设施布置要结合市容的美观、安全、经济、合理、实用；生活、生产设施尽量分离。临时排水设施要尽量利用永久排水设施，能修的就先修，做到永临结合。 各施工设施区均按有关要求配置足够可靠的环保设施及消防设施，避免施工对公众利益的损害，并考虑为他人提供方便。所有的施工设施布置要体现安全生产、文明施工。 （3）实用性原则：现场布置规划设计尽量靠近施工工点，实用方便，不重复建设，确保各项设施的高效使用。严格遵照招标文件给定的场地位置、占地面积和占用时间，按照设计图纸提供的施工条件和施工要点，遵循葫芦岛市有关工程建设和建筑法规，认真到现场勘察，因地制宜，精心布置，做到合理可行。 （4）合理性原则：便于施工管理，便于劳力、机具设备和材料等调配，有利于减少施工干扰，有利于文明工地建设。充分利用既有市政道路交通，减少施工临时便道工程。 所有的生活、生产临建设施、施工辅助设施及施工道路布置均按招标文件要求及业主提供的各种条件在指定的场地进行规划布置。 临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，以降低工程造价，并尽量减少与其它标段工程施工的干扰和影响。 （5）经济性原则：充分利用工程所在区域现有道路加以拓宽改造，以节约土地造福地方，尽量减少临时工程的投入。 根据工程特点、规模及场地条件，施工场地采用集中布置的方式。 2 临时设施布置及说明 根据选定的施工工法及施工工序及业主给定的建筑红线。 工期为：2020年4月10—2020年5月10日 30日历天。 本标段施工平面布置图见“附图五施工总平面图”。 2.1施工临时设施
简单四步，教你如何绘制好施工现场总平面布置图 施工总平面布置图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。 施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。 1施工总平面布置图绘制依据
1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。 2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。 3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。 4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。 5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。 6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。 7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。 2施工总平面布置图绘制原则 1、在满足施工要求的前提下，少占地，不挤占交通道路。 2、主要施工机械设备的布置满足施工需求。 3、最大限度的压缩场内运输距离，尽可能避免二次搬运。 4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。 5、充分考虑劳动保护，环境保护，技术安全，消防要求等。 6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。 3施工总平面布置图的主要内容及绘制步骤
