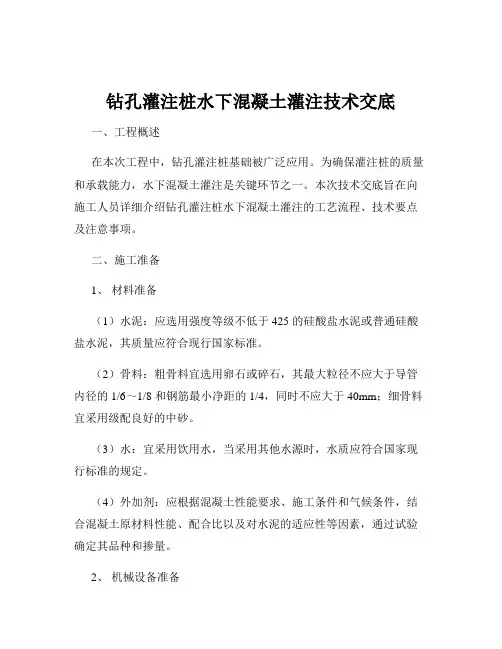

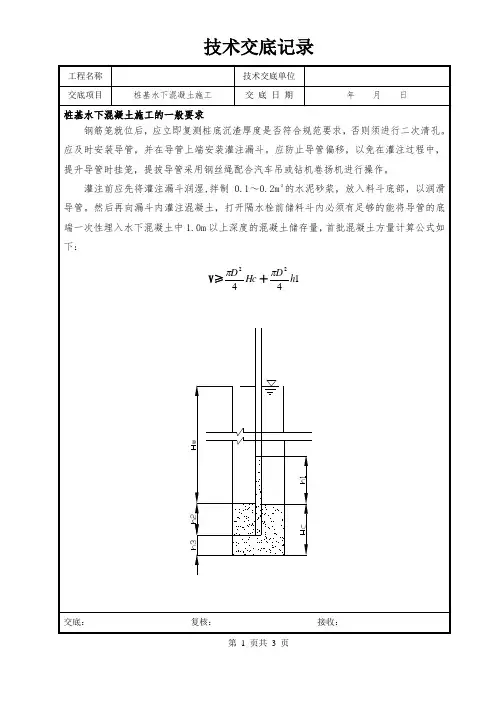

钻孔灌注桩工程技术交底卡
2.2施工工艺
2.2.1场地整平
旋挖钻机就位前要清除地表杂物，整平夯实，工作平面最大倾角不超过4°（旋挖钻机要求），现场地面承载能力满足要求，且机械能够安全出入工
螺纹套筒连接，钢筋笼主筋在滚笼前需进行车丝，车丝前端部应切平，丝头长度公差为0～0.2p（p为螺距），丝头加工完毕后应逐个用环止规和环通规进行检测。钢筋笼加工时主筋接至应错开布置，同一横断面内接头数量不得超过50%。钢筋笼加工时为保证两节钢筋笼主筋位置对应，先将相邻两节钢筋笼主筋用套筒进行连接，并在两节钢筋笼同位置主筋上作标记，在后一节钢筋笼制作2～3m后，旋开套筒，将前一节钢筋笼编号存放。桩基加强筋设在主筋内侧，每2米一道；定位钢筋每隔2m设一组，每组4根均匀设在加强筋四周；钢筋笼内侧按图纸要求安装声测管，声测管与钢筋笼主筋用细铁丝绑扎牢固。

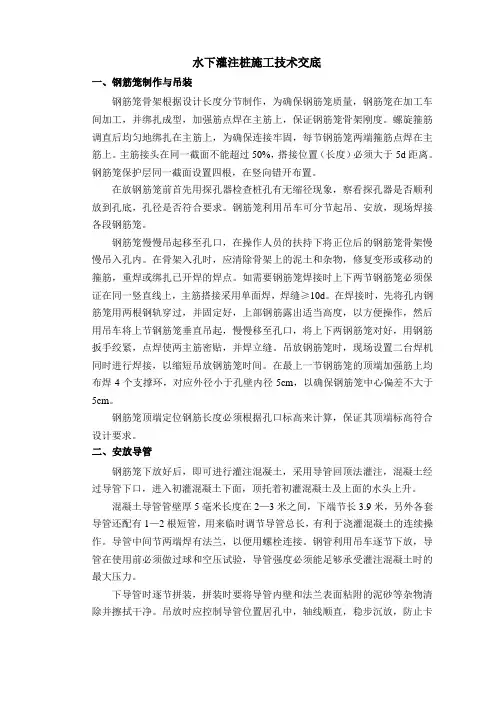

（2）钢筋笼运输及吊装
钢筋笼采用运输车分节运至桩位。运输过程防止钢筋笼挤压变形。
抗 滑桩技术交底资料 编号: 昌九－技交-０0１ 2009 年 5 月 30 日 工 程 名称抗 滑 桩 里 程DK20＋500－+657.25右侧 设 计图 号昌九城际施工图 施工部位滑坡 技术交底内容:抗滑桩施工工艺及安全、环保、文明保证措施 工程概况： DK２0+500～＋６57.25右侧 段：该段右侧墙顶平台设置钢筋混凝土预加固桩,设计桩长９m,其中锚固段长５.6m,悬臂端长 3.6m，桩身截面尺寸1．2５m×１.５m,桩间距(中-中)为6ｍ，计27根；桩身采用C３0钢筋混凝土现浇,按照II型桩配筋，桩身及护壁配筋图,详见交底后附图。 1．施工工艺： 施工顺序： 1)设置滑坡地表位移监测系统； ２)夯实滑坡体裂缝; 3)测量布置抗滑桩桩位； 4)坡脚回填反压以确保抗滑桩施工期间坡体稳定； ５)清除松散滑体,并分段开挖坡面; 6)坡顶截水沟施工,坡面绿化。
人工挖孔灌注桩施工工艺流程框图
施工方法 1.先按设计图放出桩背坡度宽度、坡率及平台位置,用挖土机配合汽车对该段边坡进行开挖,开挖面内高外低，以便排水。 2．挖至桩顶平台时，对抗滑桩场地进行平整,定出桩开挖区域、堆料场、钢筋加工场、施工便道,进行架电工作，搞好电线布置。 3．人工挖孔及护壁施工 ①测量定位：施工人员必须按图施工,工程开工前根据设计提供的现场坐标点测放轴线,放出的定位线测放所有的桩位，同时做好各轴线的控制桩,桩位的放样允许偏差为10mm。经监理复核验收并办理有关手续后,方可进行开挖。 ②标定中点：挖孔前，以放好的桩位中心点向桩的四周按轴线方向,引出桩心控制点,待第一节护壁浇筑好后,将下中心控制点标定在护壁上,以后每放一节都用大线锤吊中,找桩中心及轴线控制点，在挖桩工作面定出桩轴线，确保桩径不小于设计要求,桩轴线偏差不大于规范值；每浇完三节护壁,需校核垂直度一次，垂直度偏差小于0．5%。并做好记录。 ③挖桩：在填土层、淤泥层、粘土层用短柄铁锹锄头挖土施工;进入砂岩层用风镐施工;如遇坚石风镐难以施工的，采用钻眼爆破施工。 ④运输:每孔桩原地面挖下15０ｃm后,即在桩孔上架立垂直运输支架,用卷扬机作为运土设备。 ⑤护壁施工:护壁砼采用人工浇筑,人工捣实的方法。塌落度控制在8－10cｍ。原地面下第一节灌注锁口，其下挖深1m就灌注C15钢筋砼护壁一节，往下施工以每一节为一施工循环。每节高度为1m，1.2５ｍ×1.5m桩径的护壁厚度为30cm。在节与节之间插竖直钢筋（入下节2５cm）,以提高护壁的整体性。护壁模板采用拆上节,支下节重复周转使用,模板之间用卡具、扣件连接固定，在上下端各设一道圆弧形的角钢内圈做为内侧支撑。护壁
抗滑桩技术交底 1.施工方法及工艺 1.1总体方案 根据桩基地质情况，采用人工分段挖土，分段护壁的方法施工，以保证操作安全施工，即人工在井内挖土，电动水泵抽水，葫芦配卷扬机提升井内土石，井壁进行混凝土护壁。施工中，遇到极硬岩石，要进行爆破后掘进成孔。钢筋采取在加工场单根加工弯制好后，在桩内安装成型，主钢筋直径≥22mm采用滚轧直螺纹套筒连接。直升导管法灌注混凝——混凝土供应在拌合站采用JS900搅拌机集中拌合，输送车输送，固定式输送泵输送到位。 1.2施工工艺 施工工序： 平整场地放线定桩位及高程开挖第一节桩孔土石方支护壁模板放附加钢筋浇筑第一节护壁及锁口混凝土在护壁上二次投测标高及桩位十字轴线架设垂直运输架、安装电动葫芦（卷扬机）、吊桶、照明、活动盖板、水泵、通风机等设施开挖吊运第二节桩孔土石方并校核桩孔位置、垂直度、净宽先拆第一节支第二节护壁模板（放附加钢筋）浇第二节护壁混凝土重复第二节挖土石方、支模、浇注混凝土护壁工序，循环作业直至设计深度终孔检查验收安装钢筋放混凝土导管浇筑桩身混凝土（随浇随振）桩身检查
工艺流程图 1.3施工技术要点和措施 （1）施工准备: 首先熟悉施工图纸,各项临时设施，如照明、动力、通风、安全设施要准备就绪。施工时，先清除设计桩位范围内场地的杂物、障碍物，平整施工场地和施工便道。开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。 （2）场地平整：根据施工图设计，结合现有原地面标高，用挖掘机将场地适当开挖平整，地面宽度以满足孔口作业需要为前提，为防止雨水冲
刷，以求作业场地稳定，保证孔口锁口质量，从而最大限度地满足孔内安全施工。 （3）测量放线:依据设计图纸计算各桩位的坐标，并确定每个桩孔与相邻控制点的位置关系。经复核无误后在场区内实地放出，同时以桩中心为交点，在纵向和横向方向埋设好护桩，桩位经监理工程师复核并签字同意后方可进行下步施工。 （4）开挖第一节桩孔土方: 桩位测量放样后，跳槽开挖第一节，开挖桩孔要从上到下逐层进行，先挖中间部分的土方，然后扩及周边，按设计桩直径及护壁厚度控制开挖桩孔的截面尺寸。每节开挖深度按1.0m控制。采用短把的镐、锹等简易工具进行人工挖土，遇到比较硬的岩层时，可用风镐或爆破施工。开挖以2人为一个小组配合，地面派专人修通排水沟，及时排掉桩孔内抽出的水，从桩孔内挖出的废土或石碴由专人负责及时运出场外。 （5）支护壁模板和附加钢筋：护壁模板采用定型内模分节支设，每节高度1.0m，每节有四块组成，上小下大，模板之间用U形卡具、扣件连接固定，模板厚度不小于6mm的钢板加工制而成。每节模板的上下端用钢管或木块各设一道内侧支撑，防止内模因受涨力而变形。不设水平支撑，以方便操作。 （6）浇筑锁扣 为了保证抗滑桩孔开挖过程中孔口稳定，正式开挖前，在孔口部位浇注抗滑桩琐口。 （7）浇筑第一节护壁砼 a.桩孔护壁砼每挖完一节以后要立即浇筑砼。人工浇筑，人工捣实，砼强度为C20，坍落度控制在80～100mm，确保孔壁的稳定性。
安全技术交底 工程名称延蒲高速公路延吉连接线 （公园路拓宽）工程 分部工程桥梁 分项工程（工种）名称：桩基施工
工程名称延蒲高速公路延吉连接线 （公园路拓宽）工程 分部工程桥梁 分项工程（工种）名称：桩基施工 交底内容： 4、经常注意钢丝绳在主卷扬筒上是否排列有序，若有错乱，应重新绕排。 5、经常注意活接头的工作情况，如发现钢丝绳有扭转现象，应检查活接头，必要时，应更换。 6、经常注意钻杆工作情况，如有收不回或放不出的现象时或有其他异常情况时，应立即报告当班领导，切忌盲目处理。 7、工作中，任何红灯（指示灯不正常亮时）均应停机检查，查明原因，修好后方可继续工作。 8、使用甩土马达时，应先按住手柄上的电控按钮，待系统压力升至15帕后，再缓慢操作手柄至最大位置；停止时，应先慢退回手柄，再松开按钮。严禁在手柄还没有回位的情况下，突然松开电控按钮。 三、对非钻进作业情况下，钻机运行规定： 1、非钻进作业的钻进运行包括装卸钻具、装卸钻杆、迁移工作点、收臂放塔、检修调试机器等。 2、所有非钻进作业的钻机运行必须在有人统一指挥的前提下进行。没有指挥人，禁止任何运行。
工程名称延蒲高速公路延吉连接线 （公园路拓宽）工程 分部工程桥梁 分项工程（工种）名称：桩基施工 交底内容： 3、指挥者必须使用规范的指挥手势，瞻前顾后、谨慎引导钻机运行。 4、非钻进作业钻机尽可能在低转速（发动机）下运行。严禁在非钻进时加大油门，严禁在驾驶室内享受空调。 5、装卸钻杆、组装桅杆要求在白天或照明条件相当好的夜间完成。 6、对工作点地理、气候条件的要求： （1）场地必须平整、坚实、以设备上的酒精水平仪和经验验定为准。 （2）如场内有成孔、盲桩或地质松软带必须设置安全标志。 （3）钻机不得靠近高压输电线路作业，如限于现场条件，必须在线路旁作业时，应采取保护措施并保持安全距离：正常高压电线应保持3m 以上的距离。 （4）在任何运转过程中，应确保桅杆的两侧倾斜不超过其设计极限，也即倾斜极限批示灯亮时，应立即采取调整措施。 （5）在雨季作业，工作现场必须有排水措施。 （6）遇有六级以上大风或雷雨天气时，应放倒桅杆、关闭电源、停止任何作业。 （7）风沙天气不宜做任何拆卸换件、开盖加换油等维护保养工作，如情况特殊，需在增加可靠的防风沙措施方可进行。
附表7：
钢筋加工前必须有质保证书，加工过程严格按照图纸尺寸要求加工，主要钢筋搭接不得在同一断面，至少错开一米，搭接长度不小于35d，且不得大于断面全部钢筋的50%，纵向主筋在地面以下两米不得有接头，水平加力筋必须和主筋点焊成整体，保证钢筋笼不变形，不扭转。箍筋与主筋之间用铅丝绑扎在一起。部分地方加以点焊。钢筋笼绑扎完工以后，现场技术员自检合格后上报监理工程师，待其检验合格方可下钢筋笼准备浇筑混凝土。钢筋在加工厂加工完毕以后，由人工或者车辆运输到现场，绑扎完毕以后，报请监理要收，验收合格以后，再用起吊设备调入孔中，钢筋笼子成型后采取有效措施保证钢筋笼不变形，钢筋笼安装到孔内以后，将其固定在护壁上以免浇筑过程中发生歪斜影响桩体质量。本交底中钢筋用量，间距等见设计图纸。 4、桩体混凝土浇筑 桩体成孔以后，在浇筑前。必须清理浮渣，抽干积水，在浇筑10CM混凝土封底，在进行钢筋绑扎。在浇筑前落实值班技术员和施工员，做好混凝土浇筑记录，浇筑过程中采用串筒浇筑，且保证串筒底部到桩底不大于两米，以免造成混凝土离析。每下料1.5米左右用振动棒振捣一次，保证桩体浇筑质量。浇筑过程中如地下涌水较大，可根据现场调节混凝土塌落度。 三、抗滑桩预留预埋 1.声测管 检测管采用优质管材，根据设计要求布置4根声测管，声测管尺寸为57*3mm。在全桩长范围内固定在加强筋内侧；在吊放入孔时用十号铁线绑扎在加强筋及主筋上。声测管接头要内壁平整、密封，保证管内畅通、不漏水；顶部、底部要用堵头板焊接密封。声测管使用前要对其进行水密实验，防止水泥浆液渗入孔内造成堵塞。 2.预留锚索孔 在护壁及桩体施工时，1#-12#必须在桩顶以下1.5米，及2.5米位置布置预埋纵向间距一米的18cm的PVC管作为锚索孔道，13#-25#必须在桩顶以下1.5米，及
反循环钻孔桩技术交底 (总11页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
寿平铁路工程 技术交底书 工程名称：新建地方铁路寿平线寿光至广饶段工程施工合同段：路桥一标编号：201208
反循环钻孔灌注桩施工技术交底 一、技术标准 （1）新建地方铁路寿广线路桥施工一标招标文件、设计图纸。 （2）国家和铁道部现行施工技术规范、规程及标准。 （3）《铁路混凝土工程施工技术指南》（铁建设〔2010〕241号）。 （4）《客货共线铁路桥涵施工技术指南》（TZ203-2008）。 （5）《铁路桥梁钻孔桩施工技术指南》 TZ322-2010。 （6）《铁路混凝土与砌体工程施工质量验收标准》（TB 10424-2010）。 （7）《铁路桥涵工程施工安全技术规程》（TB10303-2009）。 以上技术标准要求不一致时以较高者为准。工程开工前有关技术人员及管理人员必须全面熟悉施工图纸和技术标准，严格按要求组织施工。 二、反循环钻孔灌注桩施工工艺 反循环钻孔灌注桩施工流程 施工准备→测量放线→泥浆制作→埋设护筒→反循环钻孔灌注桩施工→检孔→清孔→下钢筋笼→灌注水下混凝土→检桩及压浆 施工工艺流程图如下：
施工准备 （1）施工主要管理人员和技术人员认真学习和熟悉设计图纸，核查设计图纸，充分了解设计意图和技术要求，详尽调查现场情况。 （2）试验室对到场钢筋、水泥、砂、石等材料按照试验要求及频率进行自检，自检合格后报试验监理工程师检查；试验确定混凝土配合比，报审合格后方可用于施工。 （3）人员的组织和安排均己到位，施工现场技术管理及施工班组人员已进行了相应的岗前培训，施工的协调工作己做好。施工机械设备已配备到位且已检修调试完毕，满足开工需要。施工便道能满足各种机械设备的正常通行，人员和机械设备可直接进场作业。在灌注桩施工区内进行清障，平整场地并填筑工作平台，布置排水系统。 测量放线 机械进场前，组织测量人员利用全站仪根据已闭合的导线点进行桩位放样与复测，放出桩位线，增设桩位控制桩并加固，控制桩位置选在不易移动和车辆压不到的地方。并报监理工程师审批。 泥浆制作 泥浆的作用是：钻孔泥浆由水、粘土和添加剂组成。在钻孔中，由于泥浆相对密度大于水的相对密度，故护筒内同样高的水头，泥浆的静水压力比水大，在井孔壁形成一层泥皮，阻隔孔内外渗流，保护孔壁免于坍塌。反循环回转钻，泥浆被泥浆泵从钻杆中心连续抽出孔底，使泥浆在孔内钻杆外产生了连续不断的下降流速，将钻孔产生的砂石等颗粒带出。 泥浆的制备： 制浆前，应先将粘土块尽量打碎，使在搅拌中易于成浆，缩短搅拌时间，提高泥浆质量。泥浆池的大小要合适，避免泥浆外流，污染环境。 护筒埋设 在测量组放样后，在纵横向的每一侧引两个控制桩，两个控制桩间距2米，钻孔时用于控制轴线偏位。控制桩引好以后，拉好十字线，用线锤将钻机钻头调整到十字线中心的位置。（如图）

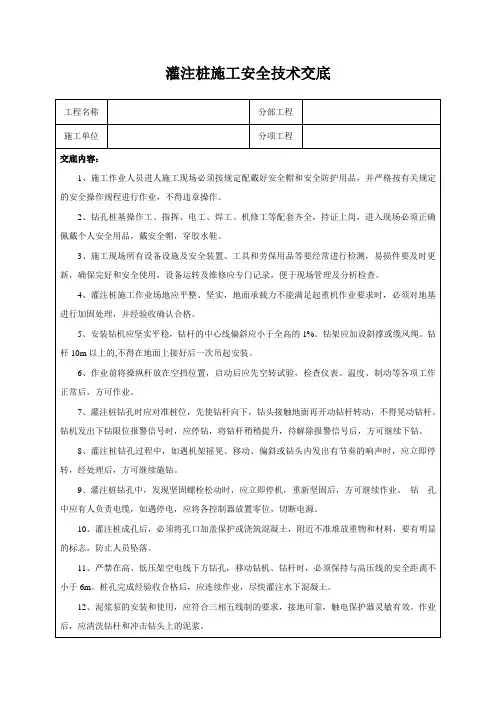

灌注桩安全技术交底（钻【冲】孔灌注桩、微型桩） 一、钻（冲）孔施工 1. 施工场地应能满足钻孔机作业的要求。旱地区域地基应平整、坚实；浅水区域应采用筑岛方法施工；深水河湖中必须搭设水上作业平台，作业平台应根据施工荷载、水深、水流、工程地质状况进行施工设计，其高程应比施工期间的最高水位高70cm以上。 2. 同时钻（冲）孔施工的相邻桩孔净距不得小于5m；两桩（地下部分)之间净距小于5m时，待一桩所浇筑的混凝土强度达5MPa后，方可进行另桩钻孔施工。 3. 泥浆护壁成孔时，孔口应设护筒；埋设护筒后至钻孔之前，应在孔口设护栏和安全标志。 4. 护壁泥浆原料应为性能合格的黏土或其他符合环保要求的材料；现场应设泥浆沉淀池，泥浆残渣应及时清理并妥善处理，不得随意排放，污染环境；泥浆不断循环使用过程中应加强管理，始终保持泥浆性能符合要求；泥浆沉淀池周围应设防护栏杆和安全标志。 5. 旱地和浅水域，护筒埋深不宜小于原地面以下；砂性土应将护筒周围50cm～80cm和护筒底50cm范围内换填并夯实粘性土；深水域的长护筒，粘性土应沉入河床局部冲刷线以下；细砂或软土应沉入冲刷线以下至少4m。 6. 护筒应坚固、不漏水，内壁平滑、无凸起；护筒顶端高程应高于地下水位或施工期间的最高河湖水位以上，旱地钻孔护筒顶端高程应高出地面30cm；护筒内径应比孔径大20cm以上。 7. 钻孔作业应符合下列要求： (1) 施工场地应平整、坚实；现场应划定作业区，非施工人员禁止入内。 (2) 钻孔应连续作业，建立交接班制，并形成文件；施工中严禁人员进入孔内作业。 (3) 使用全套管钻机钻孔时，配合起重机安套管人员应待套管吊至安装位置，方可靠近套管辅助就位，安装螺栓；拆套管时，应待被拆管节吊牢后方可拆除螺栓。 (4) 钻孔作业中发生坍孔和护筒周围冒浆等故障时，必须立即停钻；钻机有倒塌危险时，必须立即将人员和钻机撤至安全位置，经技术处理并确认安全后，方可继续作业。 (5) 成孔后或因故停钻时，应将钻具提至孔外置于地面上，关机、断电并应保持孔内护壁措施有效，孔口应采取防护措施。 (6) 冲抓钻机钻孔，当钻头提至接近护筒上口时，应减速、平稳提升，不得碰撞护筒，作业人员不得靠近护筒，钻具出土范围内严禁有人。 (7) 钻机运行中作业人员应位于安全处，严禁人员靠近和触摸钻杆；钻具悬空时严禁下方有人。 (8) 钻孔过程中，应经常检查钻渣并与地质剖面图核对，发现不符时应及时采取安全技术措施。 (9) 正、反循环钻机钻孔均应减压钻进，即钻机的吊钩应始终承受部分钻具质量，避免弯孔、斜孔或扩孔。 (10) 施工现场附近有电力架空线路时，施工中应设专人监护，确认机械与电力架空线路的最小距离必须符合下表要求。 起重机与电力架空线路的最小距离表 (11)螺旋钻机宜用于无地下水的细粒土层中施工。 二、钢筋制作与安装 1. 钢筋焊接前应履行用火申报手续，经消防管理人员检查，确认防火措施落实，符合消防要求，并签发用火证后，方可施焊，所有焊缝必须进行外观检查，不得有裂纹、未熔合、夹碴、未填满弧坑和超出规定的缺陷；零部(杆)件的焊缝应在焊接24h后按技术规定进行无损检验。 2. 钢筋骨架制作和运输应按照钢筋工安全技术交底相关要求施工。 3. 使用起重机吊装钢筋笼入孔时，不得碰撞孔壁；就位后应采取固定措施；应使用起重机，现场作业应符合下列要求：

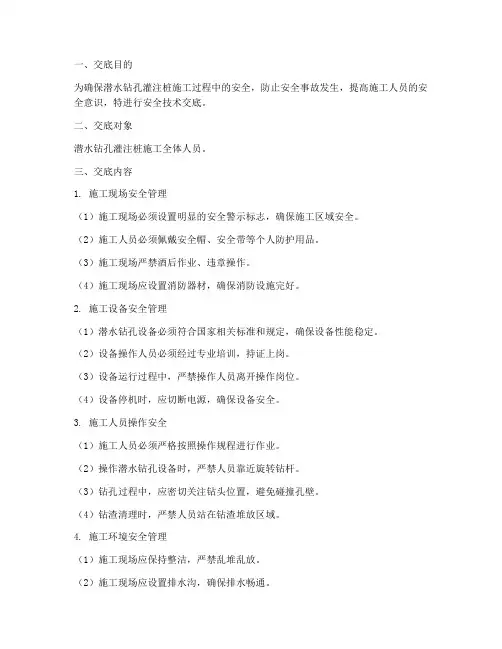

钻孔灌注桩的安全技术交底 建设单位：中铁十三局宁波项目部 工程名称：宁波绕城高速公路二标 分部分项工程名称：钻孔灌注桩施工 交底时间：2005年3月5日
一、安全用电 （1）电工必须持证上岗（特种作业操作证）无证不得上岗作业。 （2）遵守项目经理部的规定，上岗前要进行安全培训和教育，明确作业环境和安全环境要求。 （3）电工作业时必须穿戴劳动防护用品，检修作业时严格遵守操作制度。 （4）施工现场采用TN-S三项五线制供电要求，所用电器必须保护接零。 （5）电工作业时必须安装合格的电器产品。 （6）严禁用电设备带病运转，电工每日巡视检查，发现问题及时解决和处理。 （7）废弃的电气线路（含开关及设备）应及时拆除。 （8）为保证用电安全，电工必须做到每日巡查现场并记录。 （9）每月对现场的漏电保护器做一次测试并且作好测试记录。 （10）不经项目经理部允许任何人不许私自外接电源。 （11）电工上岗前必须接受项目经理部的安全技术交底，明确作业要求。 二、钢筋焊接安全 （1）电焊工必须经过专门的安全技术培训，了解设备工具的构造和性能，经考试合格持证后，方准从事焊接工作。 （2）工作前电焊工和扶焊人员必须穿好戴好劳动防护用品，否则禁止操作。 （3）电焊机外壳，必须接地（零）良好，其电源的装、拆应由电工进行，一次线不得超过2米。 （4）电焊机要设单独的开关，开关应设置在防雨的闸箱内，电焊工接合闸时，头部不准面对开关，应戴绝缘手套侧身操作。 （5）电焊机和线路发生故障时必须通知电工修理，电焊工本人不得随意带电拆动。 （6）电焊机应放在通风、干燥、平稳的地方，露天作业时，应搭设防雨棚以防电焊机雨淋受潮漏电。 （7）焊钳和把线必须绝缘良好，连接牢固。 （8）严禁在处于压力状态的容器或管道上施焊，必须通过蒸洗或用磷酸溶
技术交底书 交底单位名称：编号： 交底人：复核人：接收人：
旋挖钻孔桩施工技术交底1、施工工艺流程 旋挖钻钻孔桩施工工艺流程图
2、施工方法 2.1、施工准备 2.1.1、施工放样 测设线路中心，放出桩位，测出地表标高，平整工作面。 2.1.2、清障、平整场地 施工前先改移地下管线、架空线等，拆除构筑物，然后平整场地并用压路机碾压密实。陆地钻孔作业平台平面尺寸不得小于10m×20m。同时做好作业场地排水工作，在施工红线内挖设好临时排水沟，确保施工场地不积水。 2.1.3、安全防护 正式钻孔前，要在施工范围内拉线或彩钢板围护，并设警示标志，设专人防护，阻止非施工人员进入。 2.1.4、桩位复测 测量班根据设计图纸用全站仪精确放出桩基中心，插竹钉标识。各桩位采用点位图编号标示，便于记录和防止漏桩。施工放样结束，自检合格后，及时向监理工程师报验。 2.2、埋设护筒 钻孔前设置坚固、不漏水的钢护筒，护筒直径比设计桩径大20cm，护筒顶面高出施工平台0.5m。护筒顶面中心与设计桩位偏差不得大于5cm，倾斜度不得大于1%。护筒埋置深度符合下列规定：黏性土不小于1m，砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实。为便于泥浆循环在护筒顶端留有高30cm，宽20cm的出浆口。 钻孔时孔内水位高出护筒底面0.5m或地下水位以上1.5-2.0m。 水中桩用锤击、加压、振动等方法下沉护筒。一般护筒底埋入河床面以下1m，必要时打入不透水层，顶面应高出施工时的水面不小
于1m。在水中平台上下沉护筒，由导向设备控制护筒位置。 2.3、钻机就位及钻孔 2.3.1、钻机就位前，应对钻孔各项准备工作进行检查，要求施工场地平整、坚实。 为保持钻机的垂直度，可通过控制器可使钻杆前俯100°，后仰60°，左右摆 80°。在钻进过程中，如钻机倾斜率在0.3°以内，可自行调节垂直度。 钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕，施工队对钻机就位自检。 2.3.2、钻孔前，按施工设计所提供的地质、水文资料绘制地质剖面图，挂在钻台上。针对不同地质层选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重。 2.3.3、旋挖钻机一般采用筒式钻头。采用干式旋挖施工时，在孔内将钻头下降到预定深度后，转钻头并加压，旋起的土挤入钻筒内，泥土挤满钻筒后,反转钻头，钻头底部封闭并提出孔外，然后自动开启钻头底部开关，倒出弃土成孔。旋挖钻进过程中可根据需要向孔内注水，以冷却和润滑钻头。 采用泥浆护壁成孔时，可在钻进过程中或将钻头提出钻孔外后，向孔内注浆，泥浆液面不得低于护筒底部。 2.3.4、钻孔作业应分班连续进行，填写钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。应经常对钻孔泥浆及钻机对位进行检测，不符合要求时，应及时改正。应经常注意地层变化，在地层变化处应捞取样渣保存。 2.3.5、钻孔过程中应观察主机所在地面和支脚支承地面处的变化情况,发现沉降现象及时停机处理。因故停机时间较长时，应将套管口保险钩挂牢。 2.4、清孔
清江·金水御景人工挖孔桩安全技术交底 清江·上城工程投资大，施工周期长，基础回填土深，地下水丰富所以施工难度大，为保证工程建设的顺利进行，防坠落、防窒息.防物体打击及坍塌事故和防触电事故的发生是该工程在施工全过程中安全管理的重点。为保证人工挖孔桩施工的顺利进行和施工作业人员的生命安全，根据国家行业有关人工挖孔桩的安全规定和该工程的实际情况，特对人工挖孔桩施工过程中的各安全要求作如下交底： 一、现场安全管理要求 1、凡进入施工现场的所有管理人员、施工作业人员，必须严格 执行国家、行业的安全生产法律法规，遵守公司的安全生产 管理制度和操作规程。严禁任何人违章指挥、违章作业。按 照施工方案作业. 2、必须坚持“安全第一，预防为主”的方针和“以人为本”的 思想，一切以质量、安全为出发点。当进度与质量、安全发 生冲突时，进度必须无条件的服从质量安全。 3、每天上班前，必须组织工人进行班前安全教育活动，进入施 工现场后，首先要对各自负责的工具、设备、用电、作业环 境等进行详细检查，在隐患未排除前，严禁任何人作业。 4、进入施工现场，必须戴好安全帽，并系好下颚带。井上操作 人员也必须系好安全带。严禁穿拖鞋、高跟鞋进入施工区。 5、严格禁止带小孩、亲友进入施工区玩耍、观看。 6、严格禁止上班前、上班中喝酒。
7、施工作业期间必须严肃认真、坚守岗位，严禁在施工区内追 逐打闹。 8、不是自已分管的设备、工具未经主管领导批准不准随便动 用。 9、现场施工作业人员必须服从监理、施工管理人员的监督管 理。 二、现场安全防护及排水要求 1、在桩井四周设置安全防护栏，其高为1.2m，四周用安全密 目网封闭。第一节护壁应高出地坪标高300mm以上，防四 周土石滚入井中。 2、待第一圈砼护壁浇筑完成后，用钢管、扣件、竹跳板（需要 绑扎牢固）搭设施工操作平台并在上面用塑料彩条布搭设施 工雨篷，将井遮盖，防雨水进入井内，并保证下雨天也能施 工，确保施工进度。 3、井底排水按施工方案的要求执行。挖孔抽水时,作业人员必 须先上到地面后才可进行,抽完水后电源必须断开. 4、设安全警示标志若干块。24小时派人值守现场及设备材料。 5、开挖过程必须有专人监视开挖桩孔的施工情况. 6、验收合格后方可作业.未经验收或验收不合格不准下一道工 序作业. 三、临时用电安全要求 1、必须严格执行JGJ46-2005《施工现场临时用电安全技术规
抗滑桩的检测规范 6.7.1 基本要求 1) 混凝土所用的水泥、砂石、水和外掺剂的质量和规格必须符合设计和有关规范的要求，按规定的配合比施工。 2) 施工中应核对滑动面位置，如图纸与实际位置有出入，应变更抗滑桩的深度。 3) 做好桩区地面截、捧水及防渗，孔口地面上应加筑适当高度的围埂。 6.7.2 实测项目 混凝土抗滑桩结构的应用 抗滑桩由于能有效而经济地治理滑坡，尤其是滑动面倾角较缓时，其效果更好，因此在边坡治理工程中得到了广泛采用。如：天生桥二级水电站于1986年10月确定厂房下山包坝址后，11月开始在厂房西坡进行大规模的开挖，加上开挖爆破和施工生活用水的影响，诱发了面积约4万m2、厚度约25～40m、总滑动量约140万m3的大型滑坡体。初期滑动速度平均每日2mm，到次年2月底每日位移达9mm。如继续开挖而不采取任何工程处理措施，预计雨季到来时将会发生大规模的滑坡，为此，采取了抗滑桩等一整套治理措施。 抗滑桩分成两排布置在厂房滑坡体上，在584m高程上设置1排，在597m高程平台上设置1排，桩中心距6m，桩深为25～39m，其中心深入基岩的锚固深度为总深度的1／4，断面尺寸为3m×4m，设置15kg／m轻型钢轨作为受力筋，回填200号混凝土，每根抗滑桩的抗剪强度为12840kN，17根全部建成后，可以承受滑坡体总滑动推力218280kN。 第一批抗滑桩从1987年3月上旬开工，5月下旬开始浇筑，6月1日结束。第二批抗滑桩施工是在1987～1988年枯水期内完成的。 抗滑桩开挖深度达3～4m后，在井壁喷30～40cm厚的混凝土。对岩体较好的井壁采用打锚杆、喷锚挂网的方法进行支护，喷混凝土厚度10～15cm。对局部塌方部位增设钢支撑。抗滑桩开挖到设计要求深度后，进行钢筋绑扎和钢轨吊装。 混凝土浇筑采用水下混凝土的配合比，由拌和楼拌和，混凝土罐车运输直接入仓，每小时浇筑厚度控制在1.5m内，特别是在滑动面上下4m部位，还需下井进行机械振捣。在浇到离井口5～7m时，要求分层振捣。每个井口设两个溜斗，溜管长度为10～14m，管径25cm。 采用抗滑桩是稳定安康溢洪道边坡的主要手段，在263m高程平台上共设置了9根直径1m 的钢筋混凝土抗滑桩，每根桩都贯穿几个棱体，最深的达35m，桩顶嵌入溢洪道渠底板内。为了不干扰平台外侧基坑的施工，桩身用大孔径钻机钻成，孔壁完整，进度较快，两个月就全部完
(完美版)党政领导干部公开选拔标准模拟试卷十二 页脚内容1 中建海峡建设发展有限公司 编号分部分项工程安全技 术交底卡 项目名称贵港市广汇·圣湖城共页 楼栋号：22#、23#楼分部工程名称：冲孔灌注桩工程工程部位：22#23#楼桩基 施工劳务负责人 冲孔灌注桩施工安全技术交底 一、安全方面要求 1．一般要求 1.1进入施工现场人员必须佩戴安全帽，施工操作人员应穿戴好必要的防护用品。 1.2泥浆池周围应设有防护设施，高度≥1.2m 。成孔后，暂时不进行下道工序的孔必 须设有安全防护设施或用土方回填。 1.3电气设备的电源，应按《施工现场临时用电安全技术规范》（JGJ46—2005）的规 定架设安装；电气设备均须有良好的接零保护，并装有可靠的触电保护装置。 1.4严禁在高低压架空电线下方冲孔、吊运钢筋，移动桩机时，支架必须保持与高压 电线的安全距离。 1.5配电箱以及其它供电设备不得置于水中或者泥浆中，电线接头要牢固，并且要绝 缘，设备首端必须设有漏电保护器。 1.6桩机安装完成后，必须经安全部门验收合格后方可投入使用。 1.7在施工全过程中，应严格执行有关机械的安全操作规程，由专人操作，并加强 机械维修保养。 1.8作业平台必须规整平顺，杂物必须清除干净，防止拆除导管时将工作人员绊倒造 成事故。 1.9现场卸料（主要指钢筋和钢板、钢管）前，必须检查卸料方向是否有人，以避免 将人员砸伤。 1.10导管安装及砼浇注前，井口必须设有导管卡，搭设工作平台（留出导管位置）， 并且要求能保证人员的安全。 1.11遇大雨、大雾和六级以上大风，应停止冲孔作业，当风力超过六级时，应将机 架放倒在地面上。暴风雨后，必须进行一次全面检查，发现问题，及时处理。

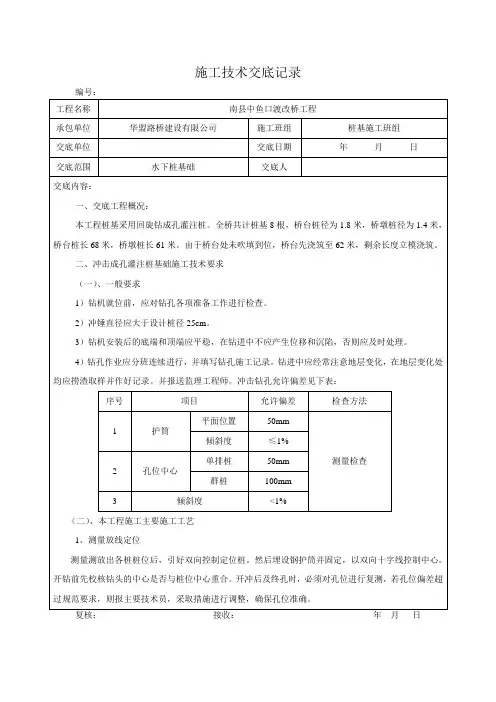

冲孔灌注桩作业安全技术交底 工程名称德阳天星快速干线项目经理 交底人交底时间 接收人 交底内容： 1、冲孔机械就位后，应对冲孔机及配套设备进行全面检查。冲孔机安设必须平稳、牢固。 2、冲击冲孔，选用的冲孔锥、卷扬机和钢丝绳等，应配置适当，钢丝绳与冲锥用绳卡固定时，绳卡 数量应与钢丝绳直径相匹配。冲击过程中，钢丝绳的松弛度应掌握适宜。 3、冲孔机使用的电缆线要定期检查，接头必须绑扎牢固，确保不透水、不漏电；对经常处于水、泥 浆浸泡处应架空搭设。挪移冲孔机时，不得挤压电缆线及风水管路。 4、在完成一根冲孔桩时要检查一次电机的状况，冲进速度应根据地质变化加以控制，以保证安全运 转。 5、冲击冲孔时当冲头提到接近护筒底缘时应减速、平稳提升，不得碰撞护筒和钩挂护筒底缘。 6、冲孔使用的泥浆，宜设置泥浆循环净化系统，并注意防止或减少环境污染。 7、冲孔机停冲时，必须将冲锤头提出孔外，置于冲孔桩旁陆地上，不得滞留孔内。 8、对于已埋设护筒未开冲或已成桩护筒尚未拔除的，应用竹跳板加设护筒顶盖或铺设安全网遮罩。 9、开冲孔机人员必须持证上岗。 10、钢筋加工与安装时，焊工单独操作必须持有安全培训合格证，方能单独操作。 11、电焊工作及电焊变压器闸刀开关、配电盘、金属外壳均应有良好的外接地，开关闸箱要加锁，导 线要有可靠的绝缘。并保证电线的完整性。 12、电焊机应设置单独的开关箱，作业时应穿戴防护用品，施焊完毕，拉闸上锁。遇雨雪天，应停 止露天作业。 13、在潮湿地点工作，电焊机应放在木板上，操作人员应站在绝缘胶板或木板上操作。 14、电焊机应设在干燥、通风良好的地点，周围严禁存放易燃、易爆物品电焊机应有单独开关装在 防火、防水闸箱内，开关的保险丝容量应为该机的 1.5倍。电焊时必须配戴面罩筹必要的劳保用品， 电极夹钳要能稳固的夹住焊条并不传热、不导电。潮湿天气工作时要穿胶鞋或用绝缘台，进行仰焊时要戴石棉手套，在脚手架上工作时要系安全带，并带头盔作业。 15、在焊接工作场地，不得存放油、汽油及其官易燃易爆物品，焊接工件上不准有油迹。 16、施工现场严禁闲杂人员进出，进入现场的工作人员必须正确佩戴安全防护用品，不准穿拖鞋上岗。 17、为了确保配电箱、开关箱及其内部装接的电器能够安全、可靠地运行，还应对配电箱、开关箱本 身采取有效的安全技术措施。配电箱、开关箱在材质上要求： 1）配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于 1.5mm。 1）配电箱、开关箱内应采用绝缘导线其性能要良好，接头不得松动， 2）配电箱内的电器应安装在金属或非木质的绝缘电器安装板上。 3）施工现场不宜采用木质材料制作配电箱、开关箱、配电板安装电器。木质电箱：干燥时不防水、 下雨时不防雨、潮湿时不防电、经不起冲击、容易腐朽、损坏、使用寿命短。不得有外露导电部分。 吊盒应使用瓷质防水型，并应配置瓷质防水拉线开关。 18、任何电器、灯具的相线必须经开关控制，不得将相线直接引入灯。 19、工作人员要严格电源管理，做到随用随开，用完切断总电源，以防引发火灾。
技术交底记录 表B2编号:
冲孔灌注桩施工流程
2.1.1场地准备：施工前对场地进行清理、平整，为冲孔作业提供工作平台，统一规划设置泥浆池、沉淀池，采用机械开挖，并做好浆池围护。 2.1.2测量放样：在施工技术人员的指导协助下，测量人员根据施工图纸精确放样出孔位，桩位放样允许偏差为群桩20mm,单排桩10mm,复查无误后方可进行安放桩机及埋设护筒。 2.1.3埋设护筒：按设计施工图基础桩位放桩位点，复查无误后做桩位护圈，用砖砌六轮即可，砖砌护圈内径为设计桩径D+300mm护筒用6?8mn钢冈板制作，在护筒的上、下段及中部外侧各焊一道加强筋增加刚度，护筒内径大于设计桩径0.2m,高度为1.8m,在护筒顶下20cm处设一个20cm × 40cm溢浆孔。人工挖孔预埋钢护筒做井口护壁，深度一般为 1.5~2.0m且钢护筒顶标高比地面 高约30cm钢护筒放于桩位，护筒埋设完成后再次对中校核中心点位，护筒中心与桩位中心偏差≤ 50mm在其周围60cm范围内以粘土分层夯填到护筒顶平。如下图挖埋式护筒示意图。 SOO 挖埋武护简（示意） 2.1.4泥浆池及泥浆制备：每片区域的冲孔钻机共用一个泥浆循环池的方式，泥浆池由造浆池与沉 淀池两部分组成。桩孔、沉淀池、造浆池之间形成循环，对沉淀池中的废渣及废弃泥浆转运至施工场地附近的沉淀池。根据施工分区设置泥浆池。泥浆制备应选用高塑性粘土或膨润土，泥浆应根据施工机械、工艺及穿越土层情况进行配合比设计：砂砾层冲进时泥浆比重应适当增大，以加强护壁的稳定性；在风化岩层中冲进时，泥浆比重以满足浮碴为宜。如地表为软质土，则在护筒里加片石、砂砾和黄土，其比例大约为3：1：1;如地表为砂砾卵石，则在护筒里只加小石子和黄土，比例大约为1：1。在容易产生泥浆渗漏的土层中可采取提高泥浆相对密度，掺入锯末、增稠剂提高泥浆黏度等维持孔壁稳定的措施。 2.1.5冲击成孔 2.1.5.1钻机就位前，铺设垫木，保证钻机平稳牢固。钻机支撑垫木不能压在孔口钢护筒上，防止护筒变形移位。 2.1.5.2调整钻机，保持钻机转盘中心、钻头、桩位中心在同一铅垂线上，以保证钻孔垂直度。冲击钻对
冲孔灌注桩及后注浆施工工艺 一、施工工艺原理 冲孔桩施工原理是桩机将冲锤提升到一定高度，然后利用冲锤自由落体的冲击能量冲击打碎土层或岩石，并通过泥浆循环出碴达到进尺成孔的目的。 二、机料工计划 1、主要施工机械表 2、劳动力需求特点 本工程的施工任务为冲孔灌注桩，需求的劳动工种主要包括冲桩工、钢筋工及其他配套工种，由于本工程基本上属于机械化施工，故各工种是根据施工机械的配备数量进行配置的，劳动力随施工机械同时进场直至施工机械退场。 3、主要材料供应原则 材料供应做到： （1）、按提前预算和抽出的小样，做出备料计划。 （2）、按公司材料科“合格供应商”名单每一种大宗材料，选择多家供应商，以保证供货不断流。 （3）、本工程的钢筋等材料，根据现场施工进度分批量进场根据工程实际情
况进场。 （4）、密切关注工程进度部位情况以及材料的库存情况，对可能短缺的材料及时采取措施。 （5）、现场备用1辆小货车，用于采购零星材料。 （6）、施工现场钢筋、商品砼、钢筋等原材集中堆放，现场材料堆放使用管理，按公司《施工现场器材管理规定》执行。 主要材料进场计划表 材料名称单位需求量使用部位需求时间备注钢筋t 80 冲孔桩分批进场桩芯混凝土m3 4000冲孔桩随需随购水泥t 50 冲孔桩底分批进场后注浆用其他材料项按需要零星材料随需随购
三、工艺流程 四、施工方法 1、设浆池、浆沟 由于冲孔桩施工会产生大量泥浆，因此，处理好泥浆是搞好现场文明施工的关键。为保持在施工期间的现场整洁有序，创造良好的施工环境，必须在冲孔灌
注桩施工前先施工泥浆沟槽及泥浆循环池。为保证混凝土浇筑时泥浆的排放及保证场地地基的稳定，施工时要准备足够的泥浆车对泥浆进行外运处理。 2、埋设钢护筒 冲孔灌注桩成孔时，需采用孔口护筒，护筒埋设应符合下列规定： ⑴.护筒埋设应准确牢固，护筒中心与桩位中心的偏差不应大于50mm。 ⑵.护筒用4～8mm钢板制作，内径大于冲锤头直径200mm，上部开设1个溢浆孔。 ⑶.护筒埋设深度：在粘性土中不宜小于1.0 m；砂土中不宜小于1.5m，高度应满足孔内泥浆面高度的要求。 ⑷.受水位涨落影响或水下施工的冲孔桩，护筒应加高加深，必要时应打入不透水层。 3、桩机对位 立好机架并调整和安设好起吊系统，将冲锤吊起，徐徐放进护筒内。冲击钻应对准护筒中心，偏差不大于±20mm。 4、冲孔 （1）开孔：在开孔阶段冲孔进度不宜太快，一般控制每小时进尺在1米以内，相应地提锤高度要小，冲击次数要多（见如下表），这样产生的冲击力小，使孔壁逐渐受水平力的挤压而密实。 此时如果冲击过猛，进度太快，孔壁不能较好地形成，反而会引起坍孔。所以在开孔阶段要严格控制冲孔进度，以利于加强孔壁。在开孔深度，护筒底以下3～4米范围之内，要求尽可能把孔壁护得牢实一些，此后进入正常冲孔，就不容易产生坍孔。 （2）正常冲孔：经过轻冲击的开孔阶段之后，即开始正常冲孔，以加快速度。提锤高度可增至1.5～2米以上，泥浆浓度相应降低，大致在1.5以下。在正常情况下，冲孔进尺每小时为1～1.5米左右，有时更多一些。 （3）冲打岩层：岩层表面大多是高低不平，或为倾斜面，因此在冲孔刚进
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 钻孔灌注桩施工技术交底书(新 版)
钻孔灌注桩施工技术交底书(新版)导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 一、钻孔灌注桩施工方法及工艺 根据本标段所经地区的地质情况，钻孔桩成孔采用冲击钻机为主，对于桩长较长、松散砂层较厚的钻孔桩，采用回旋钻机进行钻孔作业。钻孔完成采用钻孔灌注桩测定仪对沉碴厚度、孔壁垂直度、孔径检查合格后，进入下道工序。混凝土统一采用集中拌和站搅拌，混凝土运输车水平运输，导管法灌注混凝土。 （1）冲击钻机施工 冲击钻机钻孔施工工艺流程见后图。 钻机施工前先填筑钻孔平台并将其压实，按照测量确定的位置埋设护筒，护筒埋设深度根据覆盖层的情况具体确定。钢筋笼集中制作，现场吊装。混凝土由拌和站集中搅拌，混凝土搅拌运输车运输，导管法灌注混凝土。 ①施工准备 将施工场地整平，并埋设钢护筒，护筒内径比桩径大40cm，护筒
顶面高出施工水位或地下水位2.0m，在旱地或筑岛时高出施工地面0.5m。 冲击钻机钻孔施工工艺流程图 护筒埋置深度符合下列规定：黏性土不小于1m，砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于5cm，倾斜度不大于1%。 选用膨润土、CMC、PHP、纯碱等配制优质泥浆。根据地层情况及时调整泥浆性能，泥浆性能指标如下： 泥浆比重：一般地层为1.1～1.3，坚硬大漂石、卵石夹粗砂1.4～1.6。 粘度：一般地层16～22s，松散易坍地层19～28s。 含砂率：新制泥浆不大于4%。 胶体率：不小于95%。 PH值：大于6.5。 采用泥浆分离器实现钻渣分离，确保成孔质量，并加快成桩速度。 ②钻进 钻进成孔过程经常注意钻渣的捞取，及时排除钻渣并置换泥浆，
技术交底书
列斜沟大桥钻孔桩成孔及灌注技术交底 本桥共有直径160cm和200cm的钻孔桩两种，共53根，其中160cm的16根，200cm37根，共计3100延米。 1、设置钻孔平台 本桥桩基主要位于上，且坡度较陡，钻机平台修筑要合理且要有足够的空间，还要考虑到与便道紧密结合。 2、桩位控制 由项目队测量人员用全站仪现场进行桩位精确放样，在桩中心位置钉以木桩，木桩上钉钉，并设护桩，护桩采用混凝土或砂浆固定，放线后由技术人员进行复核，施工中护桩要妥善看管，不得移位和丢失。钻机全部为仪表数字显示，所以能确保钻杆垂直及钻机发动时主机的稳固可靠。因此，钻机必须精确就位，并报经监理验收合格后方可开孔，埋设护筒。钻机就位时，在履带下面铺设两块钢板（2m×6m）以防止在钻孔时钻机倾斜。 3、护筒的制作和埋设 a、护筒的制作 护筒要求坚固，便于安装、拆除且不漏水。每节高度一般为1.8-2m，用6mm厚的钢板制作，护筒内径比桩径大30厘米，为增加刚度，防止变形，在护筒上、下端各焊一道加劲肋。
b、护筒埋设 护筒埋设工作是钻孔桩施工的开端。埋设时，护筒中心线对准测量定位的桩位中心，并严格保持护筒的竖直度，其偏差控制在规范规定的1/100范围之内。护筒埋好后，平面偏差不超过5cm，倾斜度不大于1%。为避免护筒底悬空，造成蹋孔、漏水、漏浆，护筒底坐在天然的结实的土层上(或夯实的粘土层上)，护筒四周应回填粘土并夯实，护筒埋置深度一般1.5m-1.7m。 4、泥浆池的设置及泥浆制备 泥浆池的设置遵循“隔跨挖池、集中蓄存、循环利用、分散处理”的原则进行，钻孔采用泥浆护壁，以保持孔壁在钻进过程中不坍塌。泥浆采用造浆池造浆，泥浆比重控制：制备泥浆应选用塑性指数IP＞10的粘性土或膨润土，对不同土层泥浆比重可按下列数据选用： 入孔泥浆比重： 旋挖钻机：1.15~1.25 冲击钻使用实心钻头时，孔底泥浆比重不宜大于： 黏土、粉土：1.3； 大漂石、卵石层：1.4； 岩石：1.2 钻进过程中，护筒内泥浆应始终高出孔外水位1～1.5m。 5、成孔 钻机开钻 护筒埋设后，钻机就位，取下刮刀，校核钻杆垂直度和中心位置后即下钻取土，钻机操作可根据地质情况不同调整钻进参数（钻压、转速）。钻孔中取出的废土临时堆放，然后由自卸车运至指定的集土坑，同时及时向孔内补充优质泥浆，保持液面高度。重复上述工作。直至到设计标高为止。成孔垂直度控制在1%内。 泥浆护壁 为保证孔壁的完整性，采用人工造浆，确保泥浆的性能指标，防止孔壁的缩径和坍塌。 灌砼时的回收浆，用泵直接泵回沉淀池内，当泥浆指示达到废弃值时，将泥浆泵入废浆池，用汽车外运处理。 钻孔桩施工工艺流程图
交底单位名称：工程部 编号： 第 1 页 共13页 工程名称 上干沟2#大桥 设计文件图号 《公路桥涵设计通用图》，《两阶段施工图设计》 施工部位 钻孔桩施工 交底日期 2017.12.16 技术交底内容： 一、 技术交底范围； 该交底适用于中铁十一局宜毕高速公路项目经理部五分部上干沟2#大 桥桥梁钻孔桩施工。 二、 设计情况； 根据施工图纸，适用于全线钻孔桩桩基，孔径、孔深参数见其它交底。 三、施工工艺： 1、 场地平整：钻孔桩场地在旱地时， 应清除杂物、换除软土、平整压实；场地位 于陡坡时，采用枕木、型钢等搭设工作平台； 2、桩位放样：测定桩位和地面高程。桩 位放样时，桩的纵横向允许偏差满足规范要 求，并在桩的前后左右距中心2m 处分别设 置护桩，以供随时检测桩中心和高程，施工班组应保护好护桩，对于由于施工班组保护不当等原因造成桩基孔位偏差的，施工班组将承担由此造成相关损失； 附件及附图： 交底人： 复核人： 接受人： 注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。 ②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。 ·护桩B ·护桩A 护桩C · ·护桩D
交底单位名称：工程部 编号：第 2 页共13页 工程名称上干沟2#大桥 设计文件图号《公路桥涵设计通用图》，《两阶段施工图设计》 施工部位钻孔桩施工 交底日期2017.12.16 3、埋设钢护筒 护筒内径比桩径大20cm，护筒埋置深度符合下列规定：护筒在埋设定位同，除设计另有观定外，护筒中心与桩心的平面位置偏差应不 大于50mm，护筒在竖重方的倾斜度版不大于1%。在旱地和筑岛处设置护筒时，采用挖坑埋设法实测定位，且护筒的底部和外侧四周应采用黏质土回筑并分层夯实，使护筒底口处不致漏失泥浆；护筒顶宜高于地面0.3m 或水面1.0~2.0m。 4、钻机钻进 1）钻机钻进要求跳孔钻进，不能在桩基混凝土没有终凝的情况下进行相邻孔钻进，钻机钻孔孔径、孔深应确保不小于设计值，钻孔时，应及时向孔内补充浆液，以保持有足够的泥浆压力；2）钻孔作业时，钻机就位前，对主要机具及配套设备进行检修后开始安装就位，安装钻机时要求底部应垫平，保持稳定，不得产生位移和沉陷。3）开动钻机时，先低速钻进，钻至护筒底后，再调至正常速度。钻进过程时，注意取渣样并检查泥浆指标，注意土层变化，以便及时对不同地层调整落锤高度和泥浆比重。 附件及附图： 交底人：复核人： 接受人： 注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。 ②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
