1什么是DDZ？D电D单Z组，即电动单元组合。
2一次仪表：检测元件安装在生产的第一线，直接与工艺介质相接处，取得第一次的测量信号。
3变送器：将检测元件输出的微弱信号变成能远距离传输的标准信号
4以直流信号作为标准信号的优点：在传输过程中易于和交流感应干扰相区别，且不存在移向问题，可不受传输过程中电感电容和负载性质的影响。采用电流信号作为标准信号的优点是：不受传输线及负载电阻的变化的影响适用于远距离的传输，其次由于电单元组合很多是采用力平衡原理构成的，使用电流信号可以直接与磁场作用产生正比于信号的机械力，此外，对于要求电压输入的仪表和元件，只要在回路中串接电阻就可以得到电压信号，比较灵活。
5．DDZ-1 DDZ-2 0—10mA DDZ-3 DDZ-S:4—20mA
6.什么叫活零点：在DDS仪表中，以20mA表示信号的满度值，而以此满度值的20%即4mA表示零信号，此称为活零点安排。活零点的优点：有利于识别仪表的断电断线等故障，且为现场变送两线制实现了可能性。
7两线制变送器：所谓两线制就是把供电的电源线和传输线合并起来，一共只用两根导线。优点：1有利于识别仪表的断电断线等故障2不仅节省电缆布线方便，而且大大有利与安全防爆易抗干扰。3上限值较大，有利于抑制干扰4上下限的比值为5:1与气动仪表信号制对应，便于相互折算，产生较大的磁力。两线制的三大组成部分：传感器调理电路，两个vi转换器。
8仪表的精确度：测量范围中的最大绝对误差与该仪表的测量范围之比，称为百分误差，去百分号，就是仪表的精确度。变差：使用统一仪表堆被控量进行反复测量，（正行程和反行程）所产生的最大差值与测量范围之比。
9热电偶测温原理：当两种不同的导体或半导体接成闭合回路时，若两个接触点的温度不同，回路中就会出现热电动势，并产生电流。热电动势包括接触电势（两种材料的种类和接触点的温差）和温差电势。
使用补偿导线的情况：考虑到冷端恒温器或电动势补偿装置距离测量点比较远的时候，使用热电偶时，如果全用热偶丝代价太高，为了节约，选用补偿导线。热电阻测温的特点：不需要冷端补偿，测量精度也比较高，测温范围-200到500，广泛应用。使用三线接法的原因：在使用平衡电桥对热电阻进行测量时，由电阻引出三根导线，一根的电阻与电源E相连接，不影响电桥的平衡，另外两根接到电桥的两臂内，他们随环境温度的变化可以相互抵消。
热电偶温度变送器：
被测温度---热电偶---------输入电桥
------------放大电路--------输出电流
反馈回路
输入电路：主要起冷端温度补偿和零点调整。放大电路:将信号变换为高电平输出。反馈电路：为了使输出大小能直接与被测温度成线性关系。冷端温度补偿的方法：补偿导线法，热电势修正法，冰浴法，补偿电桥，软件处理。
在采用DDZ3型仪表时必须调整零点，因为3型仪表的范围是4到20mA即4mA代表信号的零值，此时温度变送器就需要调整零点。
共模干扰：两根信号线在输入端对公共地共同存在的干扰，就是共模干扰。抑制共模干扰使用仪表浮空的办法。差模干扰：两根信号线之间存在的电磁感应，静电感应，以及电阻泄露引起的电压差所产生的干扰，称为差模干扰。
工程上把单面积内受得力称为压力。平衡式压力变送器工作原理：被测压力经过纹波管的作用转化为力Fi作用杠杆的A端，杠杆绕O点做逆时针旋转。稍一旋转，位于右端的位移检测元件便有感觉，位移监测放大器变输出一定的输出电流Io，此电流流经反馈线圈和变送器的负载，并与永久磁铁作用产生一定的磁力，是杠杆在B点受力顺时针转动，使杠杆处于平衡状态时，输出电流和被测压力成正比，由此便可以测出压力。
电容式差压变送器的工作原理：被测压力分别加到左右两个隔离膜片上，通过硅油将压
力传到测量膜片。在测量膜片左右有两个玻璃凹球面制成的金属固定电极，当测量膜片向一边鼓起使，它与两个固定的金属电极之间的电容一个增大一个减小，通过引线测出这两个电容的变化，便可知道差压的数值。
电容式差压变送器，与力平衡式差压变送器的区别：它不存在力平衡式必须把杠杆插出测压室的问题。在力平衡式差压变送器中为使输出杠杆既能密封又能转动，使用了弹性密封膜片，带来了静压误差。
容积式流量计：在金属壳内有一对啮合齿轮，当液体自左向右流过通过时，再输入压力的作用下，产生力矩，驱动齿轮转动。主齿轮在力矩的作用下作顺时针得转动，带动B 齿轮转动，将半月形内的液体排出至出口，这样连续转动，椭圆齿轮每转动一周，就像出口排出四个半月形溶剂的液体。测量椭圆齿轮的转速便可知道液体的体积流量，累计齿轮的转动圈数，便可知道一段时间内流过液体的体积。
比例度：是一个无因此量，他表示只有在比例作用下，能使输出做满量程变换的输入量变化的百分比。
PID的作用：P加快系统的动作速度，减小超调，克服震荡减小系统的稳态误差，提高稳态精度但是系统存在静差，虽然增大比例系数可以减小静差，但是不能消除静差。I 积分作用是消除静差，但是积分时间常数太大积分作用不明显，太小可能引起震荡，时系统不稳定，增大系统的调节时间动态品质变坏。D微分作用，加快系统的响应速度，较小调节时间，减小超调量，但系统抗干扰的能力变弱单独的微分有严重的不就是对静差毫无抑制的能力，因此不能单独使用。
调节器的调节规律：输出量与输入量（偏差信号）之间的函数关系。为了适应工艺过程的启动和提车和发生事故等情况，调节器除需要有自动调节的工作状态外，还需要在特殊情况下有操作人员切除PID运算控制电路，直接根据易仪表的指示作出判断，调节调节器的手动工作状态。
PID输入电路的作用：输入电路能实现测量信号与给定值的相减，获得放大两倍的偏差信号输出电压与公共地线上的压降Vcm1Vcm2无关。输入电路接受两个零线为起点的测
量信号和给定信号，而输出以Vb=10V为起点的电压，实现了电平的平移。
PID输出电路：是一个电压电流转换电路。将PID1----5V 的输出电压变成4----20mA的电流。
为了保持切换过程中软启动有较好的保持特性，必须选用偏置电流极小的运算放大器，和漏电极极小的电容器。
集散控制系统（DCS）也叫分布式控制系统，即控制功能分散，操作监视与管理集中，主要由操作站，现场控制，通信网络三大部分组成。其中操作站作为人机接口，进行系统的集中监视操作维护与工程组态。现场控制站则是分散执行控制功能他们几只通过内部的高速通道总线相连，组成计算机的局域网。控制功能分散，操作监视管理集中可以使系统在某个站发生故障时，其他回路不受影响，不至于系统全部瘫痪。其次，集中控制保证了系统实时性的要求，让操作人员以最短的时间迅速掌握整个生产过程的状态，及时进行整定调节。
集中控制的缺点：随着控制功能的集中，事故的危险性也集中了，当一台控制几百个回路的计算机发生故障时，整个生产装置全面瘫痪。
现场总线：现场总线是连接智能测量和控制设备的全数字式，双向传输具有多节点分支结构的通信链路。
现场总线的优点：首先双向传输通信是我们可以从现场获取大量的信息，而且可以根据需要，实施远程组态与维护。其次现场总线可以大大节省电缆，降低安装费用。最后，现场总线的一致性和相互操作性，保证了现场总线的开放性，互换性、
调节阀的流量特性：调节阀的阀芯位移与流量之间的关系。
固有流量特性：在调解阀前后差压固定的情况下，得出的流量特性称为固有流量特性，也叫理想流量特性。快开特性（在阀的开度比较小的情况下，流量变化比较块），直线特性（阀芯位移与流量变化成直线关系），对数特性（阀芯位移与流量变化成对数关系）。工作流量特性：调节阀在使用时前后差压是变化的，在前后差压变化的使用条件下，阀
芯位移对流量的控制特性，称为工作流量特性。
气动调节器由气动执行机构和调节阀两部分组成。
安全火花：该火花能量不足以引起周围可燃性物质爆炸。安全火花防爆系统的实质就是限制火花的能量。
安全火花防爆仪表设计思想：安全火花仪表在设计电路开始的时候就考虑把电路在开路，短路，误操作的情况下可能产生的火花限制在爆炸性介质的点火能量之下，从爆炸的根本原因上采取防爆措施。其优点是：防爆等级比结构防爆仪表高一个等级，可以用于后者不能胜任的氢气乙炔等最危险产所。其次长时间不使用不会降低防爆等级，还可以在危险场所进行带电测试和检修。
构成一个安全火花防爆系统的充要条件：在危险现场使用的仪表必须都是安全火花仪表，现场仪表与非危险场所之间的电路连接都要经过防暴栅，从现场仪表到防暴栅的连接线不能形成大的分布电容和电感。
理想的限流电阻在安全范围内应不起限流作用，即阻值为零；而当电流一旦超出安全范围，其阻值骤增，其强烈的限制作用。
调节规律的选择：比例调节：对控制作用和扰动作用的响应都很迅速，缺点是存在静差，工艺上要求不高的系统可以选择比例调节。
积分调节：特点是没有静差，但动态误差最大，且调节时间也最长，只能用于自衡特性的简单对象，很少单独使用。微分调节：加快系统的响速度，增进系统的稳定度，减小动态偏差但微分作用不应太大，会导致系统的不稳定。
调节器参数的实验整定方法：1稳定边界法：稳定边界法又称邻界比例度法，按照经验公式求出调节器的正定参数。2反应曲线法：先测定对象的动态特性，即输入量做单位阶跃变化时，被调量的反应曲线，即分升曲线。3衰减曲线法。
三种方法的优缺点：1反应曲线法优点进行的是飞升特性试验，较其他两种办法所进行的实验要简单容易掌握，所需的时间短。缺点是飞升曲线实验理论上比较简单，但是在实际中不太容易。2稳定边界法：优点在稳定边界的条件下，调节器的比例度P较小动
作很快，结果被调量的波动幅度很小。缺点是整个实验过程是很浪费时间的。3衰减曲线法：优点此方法是在调节器投入闭环状态下进行的，被调量偏离工作点不大，也不需要把调节系统推进稳定的边界，因而比较安全，而且容易掌握，缺点与稳定边界法一样都是实验的时间比较长。
衰减曲线法及稳定边界法的整定依据：首先把调解器改成比例调节器，使Ti=无穷大Td=0，放在某一比例度，由手动投入自动在达到稳定情况后，适当改变给定值，观察调节过程的衰减比，如果达不到一比四，则适当改变比例度，直到达到规定的衰减比为止。依据是典型调节过程最佳比及衰减比为0.75的前提下，尽量满足稳定性，快速性，准确性的要求。
串级调节系统是一个双回路系统，实质上是把两个调节器串接起来，通过他们的协调工作，使一个被调量准确保持为给定值。副调节器用来克服落在副调节器内地扰动，而主调节器的任务是克服落在副环以外的扰动，并准确保持被调量为给定值。主副环的频率要错开，最好相差三倍以上，以减少相互之间的影响，提高调解质量。
串级调节器的整定方法：1按通常方法整定调节器，整定时先切除主调节器，在主环断开的情况下以衰减率为0.75到0.9的范围整定副调节器，然后再投入副调节器的情况下，把副环看成是弱阻尼的二阶环节，再加上副环以外的部分，按照常规的方法整定主环。2两步整定法：在主环闭合的情况下将主环的比例度P1放在100%处使用衰减曲线法整定副回路，求出副回路衰减比在0.75到0.9之间的时候的副调节器的比例度P2。将副调节器置于这一求得的比例度上，把副回路视为调节器的一个组成部分，用同样的方法，求出主回路在衰减率为0.75到0.9之间是的住调节器的比例度Ps和被调量在出现地一个峰值时的时间Tr，然后根据Ps Tr按经验公式求出调节器的参数。按照先副环后主环的原则。
反馈调节的优缺点：1 优点无论是什么干扰引起的被调参数的变化，调节器均可以根据偏差进行调节。2缺点：对象总存在滞后惯性，从扰动作用到出现偏差需要时间，从偏
差产生偏差信号遍历整个反馈回路产生调节作用去抵消扰动作用产生的影响又需要一段时间。
前馈控制的工作原理：是按照被调参数变化的干扰大小进行调节的，这种调节系统中要直接测量出负载干扰量的变化，当干扰刚刚出现而能测出时，调节器就发出调节信号使调节量作出相应的变化，使两者抵消于偏差信号产生之前。
反馈调节中，信号的传递形成了一个闭环回路，而前馈控制信号传递是一个开环系统。前馈调节的局限性：1完全补偿在很多情况下只有理论意义，实际上是做不到的2在工业对象中扰动因素很多，不可能对每一扰动一一加前馈补偿装置，这样是不经济的也是不合适的，只能选择一两个主要的扰动进行前馈控制。
前馈控制有其局限性，反馈控制有其缺点，滞后，但也有其优点，按照偏差能够对一切扰动进行调节，即不必十分精确地了解控制对象的特性，控制器也不像补偿控制器那样要求严格，就可以对所有的扰动都能够起到抑制作用，这真是开环前馈所不具备的，因此将二者结合起来就会得到较好的控制效果。复
合调节系统由反馈和前馈控制系统组合而成，选择对象中一些主要的干扰作为前馈信号，对其它引起被调参数变化的干扰则采用反馈控制调节系统来克服，充分利用这两种调节器的优点。
扰动补偿器的设计：是根据负载干扰量的变化来控制调节，调节作用和扰动作用对输出量的影响是相反的，这个设计要求测量装置能十分精确的测出扰动，还要对控制对象的特性有充分的了解，以及这个补偿装置的调节规律是可以实现的。
检测端防暴栅的工作原理：依靠双重限压限流电路，保证输往危险场合的电压电流不超过30V 30mA的前提下向变压器提供电源，同时将变送器送来的信号经过变压器隔离1:1的传给控制室仪表，经过整流滤波为解调放大电路提供电源时保证电路是相互绝缘的。锅炉设备控制系统主要有哪些：1气泡水位调节系统2燃烧调节系统3过热蒸汽温度调
节系统。
气泡水位的假液位现象：在燃料流量不变的情况下，蒸汽用量突然增加。1气泡水位的虚假水位现象：在燃料流量不变的情况下，蒸汽量的突然增加，瞬间必然导致气泡压力的下降，液泡内水的沸腾突然加剧，水中气泡迅速增加，将整个水位抬高，就形成了虚假的水位上升现象。危害：虚假水位容易引起，操作人员的误判断，导致错误的操作指令，引起严重的后果。2单冲量调节系统，即只有气泡水位这一信号。双冲量调节系统：水位信号，蒸汽流量。三冲量调节系统：水位信号，给水流量，蒸汽信号。三种控制方案克服液位影响。蒸馏原理：AB 两种液体混合物，两者的混合比变化时，混合液的沸点也随之变化，这样不断地蒸发冷凝，就可以将两种混合液体区分开来。对蒸馏塔的控制要求：1蒸馏塔自动调节的要求：质量指标物料平衡约束条件2干扰因素的分析3蒸馏塔的静态特性。交叉限幅并联回路的串级调节系统：在正常工作时，就是一般的串级调节系统，一点发生扰动，由于高低值选择器的限幅作用，使系统在一定的范围内能维持空气燃料比。交叉限幅不但根据实测空气流量对燃料进行上下限幅，而且对还根据实测的燃料料对空气流量进行上下限幅

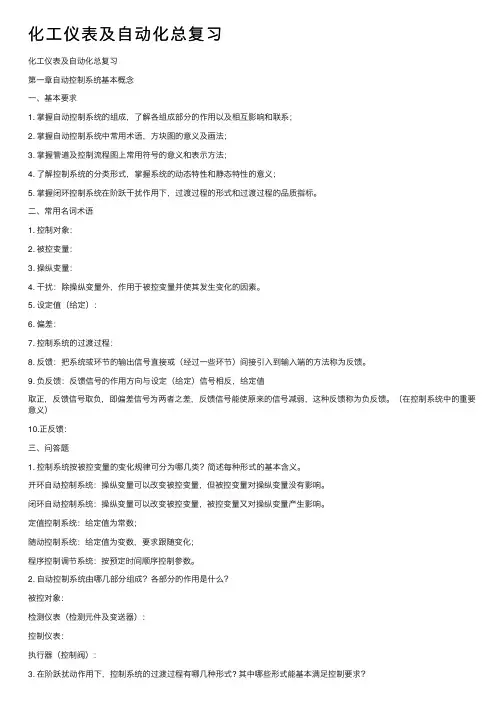

《化工仪表与自动化》课程测试试题一 一、填空题（36分） 1、过程控制系统是由_控制器__、_执行器__、__测量变送__和_被控对象_等环节组成。 2、过程控制系统中按被控参数的名称来分有__压力__、_流量___、_温度__、_液位_等控制系统。 3、目前求取过程数学模型的方法有两种。其中一种是根据过程的在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。 4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响___越小____;干扰通道容量滞后愈多,则调节质量__越差 ____;干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差__。 5、选择控制方案时，总是力图使调节通道的放大倍数（增益）大于__干扰通 道的放大倍数（增益）。 6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变。 7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。8．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_开放器___补偿。 9．仪表自动化标准中，气动仪表标准信号围是0.02~0.1MPa；电Ⅱ型标准信号围是4~20mA；电Ⅲ型标准信号围是0~10mA。 二、综合题（54分）
1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。 答： 在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。 2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？ 答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。但实际中热电偶冷端温度不等于零，且经常波动，这必然造成输出减少，所以要进行热电偶的冷端温度补偿。 ②热电偶常用的冷端温度补偿方法有：冰浴法、公式计算法、仪表机械零点调整法、电桥补偿法和补偿热电偶 ③ 冰浴法：用冰槽使t0保持零度。 计算法：E AB（t，0）＝E AB（t，t0）＋E AB（t0，0） 仪表零点调整法：将仪表的机械零点调到t0 补偿电桥法：用电桥产生E AB（t0，0）与E AB（t，t0）叠加，即可消除t0变化对测量的影响。
检测技术与自动化仪表复习 资料简答题 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
、如何校验一台测量范围为0~200KPA的绝对压力变送器 答：校验时，先要了解当时的大气压力，设为Po，然后按以下方法校验； ①用真空泵向变送器内抽真空，当真空表的真空度为Po时，变送器输出为4mA; ②打开放空截止阀，当真空表的指示为Po-50KPa时，变送器输出为8mA; ③继续打开截止阀，使真空表的读数为Po-100KPa，如果此值<0，则把真空泵换成压力活塞式压力计，此时变送器输出应为12mA; ④用活塞式压力计送150KPa-Po和200KPa-Po的压力，此时变送器输出应为16mA和20 mA。 2、对运行中的联锁保护系统进行维修时应注意那些问题？ 答：（1）、检查、维修联锁系统的元件和主机时，应有两人参加；（2）、维修前必须征得该岗位操作人员的同意，并填写《在线运行仪表工作票》和《联锁保护系统作业票》，履行会签手续；（3）、必须在切断（解除）联锁后再进行维修；（4）、维修后应及时通知操作人员，经操作人员现场核实和复原后方可结束工作。 3、简述启动和停运带隔离液或冷凝液的仪表三阀组步骤 答：三阀组的启动步骤：先打开正压阀，然后关闭平衡阀，最后打开负压阀。 三阀组的停运步骤：先关闭负压阀，然后打开平衡阀，最后关闭正压阀。 4、怎样判断现场运行中差压变送器的工作是否正常？答：在现场判断运行中差压变送器的工作是 否正常，只要检查变送器的零点和变化趋势既可。（1）零点检查。（2）变化趋势检查。（3）对蒸 汽测量表注意冷凝。（4）带隔离液的仪表注意少排。（5）必要时，检查导压管路是否睹塞。 5、简述检修后仪表联校的内容 答：1、模拟一次仪表输出信号、观察二次仪表变化情况； 2、从控制器输出信号，观察执行机构的动作情况；3、带报警的回路要检查报警设定点设置、观察报警情况； 4、带联锁的回路要检查联锁设定点设置、观察联锁声屏动作情况；查看现场电磁阀及执行机构动作情况； 5、做好记录。 6、在爆炸危险场所进行仪表维修时，应注意那些问题？答：（1）、应经常进行检查维护，检查时，应察看仪表的外观、环境（温度、湿度、粉尘、腐蚀）、温升、振动、安装是否牢固等情况。（2）、对隔爆型仪表，在通电时进行维修，切不可打开接线盒和观察窗，需要开盖维修时必须先切断电源，绝不允许带电开盖维修。 （3）、维修时不得产生冲击火花，所使用的测试仪表应为经过鉴定的隔爆型或本安型仪表，以避免测试仪表引起诱发性火花或把过高的电压引向不适当的部位。 7、信号报警联锁保护系统中，执行器故障产生拒动的原因有那些？ 答：（1）、电气回路断线、短路、绝缘不好、接地或接触不良。 （2）、气源不清洁或可动机构润滑不好，使电磁阀卡住或动作失灵。（3）、连接导线断路、短路或接地。 8、阀门定位器的作用有哪些（5分） 答：改善调节阀的静态特性，提高阀门位置的线性度；改善调节阀的动态特性，减少调节信号的传递滞后； 改变调节阀的流量特性；改变调节阀对信号压力的响应范围，实现分程控制；使阀门动作反向。 9、比例、积分、微分控制规律各具什么特点？答案：比例控制规律控制及时、快速，有余差存在；积分控制规律能消除余差，但控制时间加长，系统稳定性变差；微分控制规律具有超前控制作用，适应容量滞后较大的对象。 10、EJA智能变送器的调零方法有几种启动以后输出不变化该如何检查 答：可以在手持终端上调，也可用外调螺钉进行调零。①连接手持终端，并让它进行自诊断。②检查导压管连接情况，包括导压管连接、阀门连接和开断是否正确，以及有无泄漏、堵塞等情况。 11、在什么情况下差压式流量计要加冷凝器、集气器、隔离器 答：①当导压管内的液体受环境温度的影响而冷却，或与测量管内的状态不一样，如测量蒸汽流量时，则应在差压管路内装冷凝器；②当被测介质为液体时，则应在导压管的各最高点安装集气器，以便收集液体中析出的各种气体。③当测量有腐蚀性或高黏度、易凝结、析出固体的流体时，则要加隔离器。 12、调整质量流量计零位时应注意什么？①仪表先通电预热，一般需30分钟；②启动流体运行，直至传感器温度等于流体的操作温度；③切断下游阀，并确保无泄漏；④保证流体满管。 13、为什么电磁流量计的接地特别重要电磁流量计为什么不能在负压情况下使用
化工自动化仪表作业试题一 1、变浮力式液位计主要是沉筒式液位计,在结构上,有位移平衡式、力平衡式和带差动变压器的沉筒液面计三种类型。正确答案：对(物位计) 2、当生产装置出现危险信号时,能够输出正确的信号,阻止危险的发生、阻止事故的扩大化或减轻事故的后果,起这样作用的系统叫()。A（控制系统） A、安全仪表系统 B、计算机控制系统 C、集散控制系统 3、热电偶或补偿导线断路时,电位差计的示值是不动的;而有“断偶”保护的仪表示值为仪表上限。对（温度检测仪表） 4、()适用于大口径、大流量、低压力、不干净三介质。正确答案：C（阀门） A、单座阀 B、套筒阀 C、蝶阀 5、DCS控制站的扫描周期在组态时应设定得越短越好。错（控制系统） 6、按结构形状分类,PLC可分为整体式和分散式两种。错（可编程控制器） 整体式和模块式 7、串级控制系统利用主、副两个控制器串起来在一起来稳定()。A A、主参数 B、副参数 C、主对象 8、当测量脉动压力时,正常操作压力最高不得超过测量上限的1/2。错（检测仪表—压力） 9、导体的电阻率是与材料性质有关的物理量。对（电工学） 10、各种皮带运输机、链条机的传动部位,除安装防护罩外,还应有安全防护绳。对（机械知识） 11、强制对流传热的速率比自然对流传热速率()。正确答案：B（化工原理） A、相同 B、快 C、慢 12、熔断器的主要元件是熔体。对于工作电流稳定的电路(如照明电路),熔体的额定电流应略微小于负载的工作电流。错（电工学） 13、位置变送器是将执行机构输出轴的()转换成4~20毫安反馈信号的装置。正确答案：C（控制仪表） A、位移变化量 B、振动 C、位移 14、在实际应用中,调节阀既与管道串联又与管道并联,其工作特性曲线会发生很大变化。对（）（控制仪表） 15、转子流量计的转子是用不锈钢、铜、铝合金、有机玻璃、聚四氟乙烯、塑料等材质制作的;根据被测介质的物理化学性质和量程大小来选择不同材料及不同形状的转子。对（检测仪表—流量） 16、泵体的温度太高,将会导致输送介质在泵体内发生汽蚀现象。正确答案：对（化工原理） 17、当调节阀与管道串联时,其可调比变大。正确答案：错（控制仪表） 18、电磁流量传感器的直管段要求比大部分其他流量计的直管段要求低。对（检测仪表—流量） 19、浮球液位计的结构是一机械杠杆系统,所以平衡锤在中间时,实际液位在中间。对（检测仪表—物位） 20、浮筒式液位计属于变浮力式液位计,浮球式液位计属于恒浮力式液位计。对
自控仪表 重点复习题及参考答案 一、填空题 1.成品油管道常用的压力仪表有(压力开关) (压力变送器) (差压变送器) (压力表) (差压表) 2.从大的方面来看，成品油管道常有的阀门执行机构有 (电动执行机构 ) (电液执行机 构) 3.压力变送器是将压力信号转换为标准 ( 电流信号)或(电压信号)的仪表。 4.压力或差压变送器既具有就地显示功能也有远传功能,从压力传感器将压力转换成电量 的途径来看,主要有电容式、电感式、电阻式等。在长输管道中应用较为广泛的是(电容式）压力传感器。 5.压力开关是一种借助弹性元件受压后产生（位移）以驱使微动开关工作的压力控制仪表。 6.双金属温度计是由两种膨胀系数不同的金属薄片焊接在一起制成的（测温元件） 7.热电偶温度计是以热电效应为基础将温度变化转换为（热电势）进行温度测量的测温仪 表。 8.热电阻是利用导体在温度变化时本身（电阻）也随着发生相应变化的特性来测量温度的。 9.涡轮式流量计是一种（速度）式流量计。 10.管道凸出物和弯道的局部阻力对液体流动稳定性影响很大，所以，在流量计节流孔板前 后必须留有适当长度（直管段） 11.转子流量计是属于（恒压）降流量计。 12.在使用过程中，当DBB阀门出现过扭矩时作为输油站的操作人员处理的基本方法是：(进 行排污处理)。 13.开关型球阀在使用时，要么（全开），要么（全关），不能打在（中间位），否则会损坏球 面，造成阀体内漏。 14.使用压力开关的目的主要是为了进行实现（联锁报警） 15.流量计的种类很多，有容积式流量计、节流式流量计、动压式流量计、变面积式流量计、 （叶轮式流量计）、（振动式流量计）、（电磁流量计）、（超声波流量计）、（量热式流量计）、（质量流量计）等。 16.密度计的测量原理多种多样，其中智能化程度较高、测量精度较高、测量方式较先进、 运行较稳定的密度计主要有：(在线同位素密度计)、(振动式密度计)等。 17.为了保证仪表的安全运行和仪表精度，仪表系统的接地电阻必须小于( 4 )欧姆。 18.在自控系统中，仪表位号首位为F代表(流量)，D代表 (密度) 19.磁致伸缩液位计要调试的主要参数有：(量程上线)、(量程下线)、(偏差值)。 20.超声波液位计检测时存在500mm左右的死区，调试超声波液位计时，必须把量程上限设 定值比被测罐或池的高度少500 mm，这样才能准确的检测液位。 21.超声波流量计油一对或多对传感器，为了能够准确的测试流量，每一个传感器的发射部 位需要加上（偶合剂）。 22.涡轮流量变送器应（水平）安装。 23.超声波流量计的检测精度与介质的（粘度）有关。 24.按照工作原理压力开关可分为（位移式）（力平衡式） 25.管道上常用的液位计有（差压式液位计）、（伺服液位计）、（磁致伸缩液位计）、（超声波 液位计） 26.利用超声波测量流量计的原理主要有（时差法）、（多普勒法）。
第十二章自动化仪表基础知识 第一节测量误差知识 一、测量误差的基本概念 冶金生产过程大多具有规模大、流程长、连续化、自动化的特点，为了有效地进行工艺操作和生产控制，需要用各种类型的仪表去测量生产过程中各种变量的具体量值。虽然进行测量时所用的仪表和测量方法不同，但测量过程的机理是相同的，即都是将被测变量与其同种类单位的量值进行比较的过程。各种测量仪表就是实现这种比较的技术工具。对于在生产装置上使用的各种测量仪表，总是希望它们测量的结果准确无误。但是在实际测量过程中，往往由于测量仪表本身性能、安装使用环境、测量方法及操作人员疏忽等主客观因素的影响，使得测量结果与被测量的真实值之间存在一些偏差，这个偏差就称为测量误差。 二、测量仪表的误差。 误差的分类方法多种多样，如按误差出现的规律来分，可分为系统误差、偶然误差和疏失误差；按仪表使用的条件来分，有基本误差、辅加误差；按被测变量随时间变化的关系来分，有静态误差、动态误差；按与被测变量的关系来分，有定值误差、累计误差。测量仪表常凋的绝对误差、相对误差和引用误差是按照误差的数值表示来分类的。 1、绝对误差 绝对误差是指仪表的测量值与被测变量真实值之差。用公式表示为： △C=Cm-Cr 式（1-1） 试中Cm代表测量值，Cr代表真实值(简称真值)，△C代表绝对误差。事实上，被测变量的真实值并不能确切知道，往往用精确度比较高的标准仪器来测量同一被测变量，其测量结果当作被测变量的真实值。 绝对误差有单位和符号，但不能完整地反映仪表的准确度，只能反应某点的准确程度。我们将各点绝对误差中最大的称为仪表的绝对误差。绝对误差符号相反的值称为修正值。 2、相对误差 相对误差是指测量的绝对误差与被测变量之比。用公式表示为 式（1-2） 式中AC为测量的绝对误差，Cr为被测变量的真实值。 由上式可见，相对误差C0是一个比值，它能够客观地反映测量结果的准确度，通常以百分数表示。 如某化学反应釜中物料实际温度为300℃，仪表的示值为298．5℃。 求得测量的绝对误差 测量的相对误差 3、引用误差(相对折合误差或相对百分误差) 测量仪表的准确性不仅与绝对误差和相对误差有关，而且还与仪表的测量范围有关。工业仪表通常用引用误差来表示仪表的准确程度，即绝对值与测量范围上限或测量表量程的比值，以非分比表示：
填空30 问答20 分析10 设计15 计算分析25 第一章： 什么是过程控制？过程控制是生产过程自动化的简称。它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或一定周期程序进行的生产过程自动控制，是自动化技术的重要组成部分。 过程控制系统的组成：被控对象和自动化仪表（包括计算机）两部分组成。（被控参数，控制参数，干扰量f(t)，设定值r(t)，反馈值z(t)，偏差e(t)，控制作用u(t)） 过程控制系统的分类：按结构不同：（1）反馈控制系统（2）前馈控制系统（3）前馈-反馈复合控制系统；按定值不同：（1）定值控制系统（2）随动控制系统（3）顺序控制系统 过程控制系统的性能指标：根据稳定性、快速性、准确性的要求提出以下 单向性能指标：（1）衰减比（2）最大动态偏差和超调量（3）参与偏差（4）调节时间、峰值时间和振荡频率 综合性能指标：（1）偏差绝对值积分IAE（2）偏差平方积分ISE（3）偏差绝对值与时间乘积积分ITAE（4）时间乘偏差平方积分ITSE 第二章： 检测误差的类型、怎样克服？ 1、检测误差的描述 （1）真值所谓真值是指被测物理量的真实（或客观）取值。在当前现行的检测体系中，许多物理量的真值是按国际公认的公式认定的，即用所谓“认定设备”的检测结果作为真值。（2）最大绝对误差绝对误差是指仪表的实测示值x与真值x a的最大差值，记作△，即△=x-x a （3）相对误差δ=△/x a *100% （4）引用误差γ=△/（x max-x min）*100% （5）基本误差基本误差是指仪表在国家规定的标准条件下使用时所出现的误差。 （6）附加误差附加误差是指仪表的使用条件偏离了规定的标准条件所出现的误差。 2、检测误差的规律性 （1）系统误差系统误差是指对同一被测参数进行多次重复测量时，按一定规律出现的误差。克服系统误差的有效方法之一是利用负反馈结构。 （2）随机误差或统计误差当对同一被测参数进行多次重复测量时，误差绝对值的大小和符号不可预知地随机变化，但就总体而言具有一定的统计规律性，通常将这种误差称为随机误差或统计误差。引起随机误差的原因很多且难以掌握，一般无法预知，只能用概率和数理统计的方法计算它出现的可能性的大小，并设计合适的滤波器进行消除。 （3）粗大误差又称疏忽误差。这类误差是由于测量者疏忽大意或环境条件的突然变化而引起的。对于粗大误差，首先应设法判断是否存在，然后再将其剔除。 检测仪表的组成：传感器、变送器 检测仪表的基本特性 固有特性：（1）精确度及其等级（2）非线性误差（3）变差（4）灵敏度和分辨力（5）漂移（6）动态误差
自动化仪表试题大全【附答案】 一、填空 1、数字电路中三种最基本得逻辑关系为（与）、（或）、（非）。 2、自动调节系统主要由(调节器)、(调节阀)、（调节对象）与（变送器）四大部分组成. 3、自动调节系统按调节器具有得调节规律来分,通常有（比例）、(比例积分）、（比例微分)、（比例积分微分)等调节系统。 4、在测量过程中,由仪表读得得被测值与真实值之间存在一定得差距称为(测量误差）。 5、系统输出得被调量与输入端之间存在着反馈回路得系统为(闭环)系统。 6、调节阀所能控制得最大流量Qmax与最小流量Qｍｉｎ之比,称为调节阀得（可调比),以R表示 7、仪表测量中得五大参数就是（温度）、（压力)、（物位）、（流量)、(在线分析) 8、锅炉汽包液位一般用（给水流量）、(蒸汽流量）、(汽包液位）组成三冲量液位控制系统。 9、反馈分为(正)反馈与(负)反馈. 10、为了实现微机对生产对象得控制，必须把计算结果送给相应得（执行机构)。 １１、执行器所要求得信号分为（连续得控制电压、控制电流信号)与(数字量或开关量信号)。１２、执行机构所要求得连续得控制电压、控制电流信号作用于各种（调节阀）、(显示记录仪）、(伺服机构)等。 13、在自控系统中,仪表位号首位为F代表（流量),Ｄ代表(密度）. 14、数字电路中得基本逻辑关系有（与）（或)（非)三种。 15、自动调节系统常用得参数整定方法有(经验法)、（衰减曲线法)、（临界比例度法)、（反应曲线法）. 16测量一个电路得电流，电流表必须与这个电路（串联）。为了使电流表得接入不影响电路得原始状态，电流表本身得（内阻抗）要尽量小 1７、屏蔽分为(磁场屏蔽）与(电场屏蔽)两种。 18、控制方式一般分为（手动)与(自动)两大类,如果纠正系统得偏差就是由人直接操作,这种回路称为(手动控制系统）；如果系统具有反馈通道组成得闭环回路并能自动纠正偏差,这种系统称为(自动控制系统)。 １９、单位时间内流过管道截面得流体数量，称为(流量）;流量分为（瞬时流量)与(累积流量）又可分为（体积流量）与（质量流量)。 20、过程控制计算机软件分为(系统软件）与（应用软件）。 ２1、按集成块得功能分为（数字集成电路)与（模拟集成电路） 22、在自动化领域中，把被调参数不随时间而变化得（平衡状态）称为系统得静态。 23、动系统中静态就是(暂时得)、（相对得）、（有条件得）。 ２４、为了实现微机对生产对象得控制，必须把计算结果送给相应得（执行机构）。 25、可编程调节器采用国际标准模拟信号,即电压(１～5V），电流（4～20mA）。 26、数字信号得另一个来源就是采用各种数字式仪表测量（温度)、(压力)、（流量)、(速度)等物理量，产生数字或脉冲信号。 27、仪表主要由(传感器)、(变换器）、（显示装置)、（传输通道)四部分,其中（传感器）就是仪表得关键环节。 28、管道内得流体速度，一般情况下，在(管道中心线)处得流速最大,在(管壁)处得流速等于零。 ２9、实际可调比取决于调节阀得(阀芯结构）与（配管状况)。 30、可编程调节器采用国际标准模拟信号，即电压（１～5V），电流（４~20mA）。 二、选择题
1.如何评价测量仪表性能，常用哪些指标来评价仪表性能？ 2.名词解释：相对误差、精度、变差、灵敏度、量程、反应时间 3.仪表的变差不能超出仪表的（）a、相对误差b、引用误差c、允许误差 4.测量某设备的温度, 温度为400℃, 要求误差不大于4℃，下列哪支温度计最合适?（）A 0～600℃ 1.5级 B. 0～1500℃0.5级 C. 0～800℃0.5级 D. 0～400℃0.2级 5.仪表的精度级别指的是仪表的( )A 引用误差 B. 最大误差 C.允许误差 D. 引用误差的最大允许值 6.下列说法正确的是（）A 回差在数值上等于不灵敏区B 灵敏度数值越大则仪表越灵敏C 灵敏限数值越大则仪表越灵敏 7.有一个变化范围为320——360kPa的压力，如果用A、B两台压力变送器进行测量，那么在正常情况下哪一台的测量准确度高些？ 压力变送器A：1级，0——600kPa。压力变送器B：1级，250——500kPa。 8.一台精度等级为0.5级的测量仪表，量程为0~1000℃。在正常情况下进行校验，其最大绝对误差为6℃，求该仪表的最大引用误 差、允许误差、仪表的精度是否合格。 9.某台差压计的最大差压为1600mmH2O，精度等级为1级，试问该表最大允许的误差是多少？若校验点为800mmH2O，那么该点 差压允许变化的范围是多少？ 10.测量范围0～450℃的温度计,校验时某点上的绝对误差为3.5℃,变(回)差为5℃, 其它各点均小于此值,问此表的实际精度应是多少? 若原精度为1.0级,现在该仪表是否合格? 11.自动化仪表按能源分类及其信号形式。 12.单元组合式仪表是什么？ 第二章压力测量及变送 13.简述弹簧管压力表原理和游丝的作用。 14.简述电容式差压变送器工作原理，说明变送器的两线制工作机理。 15.简述压力仪表选型原则。 16.为减小仪表的相对误差,一般仪表应工作在量程的（）a、<1/3 b、1/3—2/3 c、>2/3 17.校对0--1.6MPa，1.5级的工业压力表示时，应使用标准压力表( )a.0—1.6MPa,0.5级 b.0—2.5MPa,0.35级 c.0—4.0MPa,0.25 级 18.为了正常测取管道（设备）内的压力，取压管线与管道（设备）连接处的内壁应（）。A 平齐 B 插入其内C插入其内并弯 向介质来流方向 19.某容器内的压力为0.8MPa。为了测量它，应选用量程为( )A.0—1MPa B.0—1.6MPa C.0—3.0MPa D.0—4.0MPa 20.某压力变送器的输出是电流信号。它相当于一个（）。A 受压力控制的电压源 B 受压力控制的电流源 C 受电 压控制的电流源 D 受电流控制的电压源 21.某测量范围0～1.6Mpa的压力表，校验时发现在真实值1.2Mpa处的绝对误差最大，为0.18Mpa。试计算并判断该表是否符合精度 1.5级的要求？ 22.有一被测压力P=6.5MPa,用弹簧管压力计进行测量，仪表所处的环境温度40℃，要求测量值准确到1%，试选择一仪表的测量范围 和精度等级？ 第三章物位测量及变送 23.差压式液位计使用中为何经常需要进行迁移？如何判断迁移方向？ 24.测量高粘度、易结晶介质的液位,应选用下列哪种液位计?（）a、浮筒式液位计b、差压式液位计c、法兰式差压液位 计 25.采用差压式液位计测量液位, 其差压变送器的零点( )a. 需要进行正迁移 b. 需要进行负迁移 c. 视安装情况而定 26.浮筒式液位计是基于下列哪种工作原理工作的?（）a、恒浮力b、变浮力c、压差式 27.用单法兰液位计测量开口容器液位。液位计已经校好，后因维护需要，仪表安装位置下移了一段位移，则仪表的指示（）A.上 升 B.下降 C.不变。 28.选择用压力法测量开口容器液位时，液位的高低取决于（）A 取压点位置和容器横截面 B 取压点位置和介质密度 C 介 质密度和横截面 29.浮球式液位计适合于如下哪一种情形的使用条件？（）A 介质粘度高、压力低、温度高 B 介质粘度高、压力低、温度低C 介 质粘度低、压力高、温度低 D 介质粘度高、压力高、温度低
化工自动化仪表作业试题二 401、可编程序控制器是专为工业现场设计的,所以可以在任何恶劣的环境下工作。错 402、在被测压力波动较大情况下,正常操作压力值应不超过压力表满量程的2/3;最高不得超过满量程的3/4。正确答案：错 403、()是DCS的核心部分,对生产过程进行闭环控制,可控制数个至数十个回路,还可进行顺序、逻辑和批量控制。A A、过程控制单元 B、过程接口单元 C、操作站 404、串级均匀控制系统的结构是串级,但控制目的是为了协调两个变量的关系。正确答案：对405、串级控制系统的主回路是由主对象、主测量变送器、执行器、主控制器组成。正确答案：错 406、弹性元件是弹性压力计中直接感受()变化的测压敏感元件。正确答案：C A、作用力 B、压力 C、被测压力 407、电缆的屏蔽层应作屏蔽接地,屏蔽接地可与工作接地共用接地干线与接地极。正确答案：对 408、电子式电动执行机构多功能,具有自诊断系统、状态切换、信号任意切换、行程任意选定、带过载保护、带过热保护、带阀位反馈等,这些都是老式电动执行机构无法相比的。对409、对比值控制系统进行整定时,应将积分时间放置最大,将比例度()调整,直到系统处于临界过程为止。正确答案：C A、适当数值 B、由小到大 C、由大到小 410、故障关型电液调节阀的显示卡发生故障无显示后、电液调节阀()。正确答案：C A、停在全关位置 B、停在故障前位置 C、动作正常 411、计算机控制系统中,控制软件的调试步骤一般为()。正确答案：B A、修改、下装、编译、投运 B、修改、编译、下装、投运 C、编译、修改、下装、投运 412、抗溶性泡沫灭火剂可以扑灭一般烃类液体火焰,但不能扑救水溶性有机溶剂的火灾。正确答案：错 413、两种金属的接触电势,在金属固定后,就和接触点的温度有关,温度越高,金属的自由电子越活跃,电场越强,接触电势也越高。对 414、四氟填料的工作温度一般适合在()。正确答案：B A、 -60℃-450℃ B、 -40℃-250℃ C、 -60℃-250℃ 415、脱脂应在室外通凤处或有通风装置的室内进行,工作中应采取穿戴防护用品等安全措施。
化工自动化控制仪表特种作业人员安全生产培训大纲及考核标准1 范围 本标准规定了化工自动化控制仪表特种作业人员培训的要求，培训和再培训的内容及学时安排，以及考核的方法、内容，再培训考核的方法、要求与内容。 本标准适用于化工自动化控制仪表特种作业人员的培训与考核。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 《特种作业人员安全技术培训考核管理规定》（国家安全生产监督管理总局30号令）《危险化学品安全管理条例》（中华人民共和国国务院令第344号） 《气体防护急救管理规定》 GB/T 16483 化学品安全技术说明书内容和项目顺序 GB/T 13861-92 生产过程危险和有害因素分类与代码 GB 18218 重大危险源辨识 GB 11651 劳动防护用品选用规则 GB 50093-2002 自动化仪表工程施工及验收规范 ～15 爆炸性气体环境用电气设备 AQ3009-2007 危险场所电气安全防爆规范 AQ3021-2008 化学品生产单位吊装作业安全规范 AQ3022-2008 化学品生产单位动火作业安全规范 AQ3025-2008 化学品生产单位高处作业安全规范 AQ3026-2008 化学品生产单位设备检修作业安全规范 AQ3027-2008 化学品生产单位盲板抽堵作业安全规范 AQ3028-2008 化学品生产单位受限空间作业安全规范 HG/T 20507-2000 自动化仪表选型设计规定 3 术语和定义 下列术语和定义适用于本标准。 化工自动化控制仪表作业特种作业人员Special operator of chemical industry automation control instrument 指化工自动化控制仪表系统安装、维修、维护的作业人员。 4 基本条件 取得化工自动化控制仪表作业上岗资格证； 无色弱、色盲等禁忌症； 培训前需在相应岗位实习3个月以上。 5 培训大纲 培训要求
GB50093-2013《自动化仪表工程施工及质量验收规范》试题 一、选择题（单选题，每题3分，共30分） 1、自动化仪表工程所采用的设备和材料应符合国家现行有关规定，并就具有（）证明文件。 A、产品质量； B、验收证明； C、合格证明； D、产品合格证； 答案：A (1.0.7) 2、自动化仪表工程施工前，（）应参加施工图设计文件会审。 A、施工单位； B、设计单位； C、监理公司； D、建设单位； 答案：A (3.1.2) 3、单独设置的仪表盘、柜、箱安装，应抽检（），且不得少于1台。 A、30%； B、20%； C、45%； D、35% 答案：B (3.4.4) 4、成排设置的仪表盘、柜、箱安装，应抽检（）。 A、20%； B、25%； C、30%； D、40%； 答案：C (3.4.4) 5、防腐、绝热、伴热工程应按系统抽检（）。 A、40%； B、45%； C、25%； D、30%； 答案：D (3.4.12) 接近管道材料的脆性转变温度。）（试验温度当进行气体压力试验时，、6． A、严禁； B、可以； C、无要求； D、允许； 答案：A (8.7.10) 7、压力试验用的压力表应经检定合格，其准确度不得低于（），刻度满度值为试验压力的（）。 A、1.2级 2.5~3.0倍； B、1.0级 1.5~2.0倍； C、1.6级 1.5~ 2.0倍； D、1.6级 2.5~2.0倍； 答案：C (8.7.11) 8、测量电缆电线的绝缘电阻时，必须将已连接上的（）。 A、无要求； B、仪表设备及部件断开； C、仪表设备及部件可不断开；答案：B (7.1.15) 9、测量和输送易燃易爆、有毒、有害介质的仪表管道，必须进行（）。 A、管道压力试验； B、泄漏性试验； C、无要求； D、管道压力试验和泄漏性试验； 答案：D (8.7.8) 10、仪表控制系统、仪表控制室等应按设计文件的规定采取（）。 A、防雷措施； B、无要求； C防爆措施； D、防水措施；
化工自动化仪表作业试题二 501、在单位时间内通过管道(或设备)某一截面流体的数量称为瞬时流量,通常称为流量。正确答案：对 502、正弦交流电的周期与频率的关系是()。正确答案：B A、正比例关系 B、反比例关系 C、互为倒数关系 503、CENTUMCS3000系统的现场控制单元FCU中,V网接口单元上的RCV亮时表示在接受V网来的数据,所以正常时该灯处于常亮。正确答案：错 504、EJA智能变送器零点和量程的调整需由通讯器设置。正确答案：错 505、安全用电的原则是两“不”,即()。C A、不接触低压带电体,不接触高压带电体 B、不靠近低压带电体,不靠近高压带电体 C、不接触低压带电体,不靠近高压带电体 506、阀位控制器可以与各类调节阀配套使用,用来显示调节阀行程的上限和下限。正确答案：对 507、机泵盘不动车的主要原因是泵或电机出现机械故障。正确答案：对 508、结构化编程把过程要求的类似或相关的功能进行分类,并试图提供可以用于几个任务的通用解决方案。向指令块提供有关信息(以参数方式),结构化程序能够重复利用这些通用模块。对 509、笼式阀的可调比大、振动小、不平衡力小、()互换性好,可得到不同的流量特性。B A、阀芯 B、套筒 C、阀体 510、帕斯卡Pa的定义:1()的力均匀而垂直作用在1平方米(㎡)单位面积上所产生的压力就是1帕斯卡(Pa)。正确答案：A A、 1牛顿 B、 1千克/〔厘米〕 C、公斤/〔厘米〕 511、气开阀无信号时,阀处于全开位置,气关阀则处于全关位置。正确答案：错512、选择控制是一种()。正确答案：C A、随动控制 B、联锁保护控制 C、软限安全控制 513、DCS开发的网络结构和OPC技术的应用,可以使DCS系统毫无困难地与工厂管理网络连接,实现信息共享,提高管理质量。正确答案：对 514、不能称为调节阀的辅助装置的是()。正确答案：D A、减压装置 B、阀门定位器和手轮 C、转换器 515、醋酸遇到明火既不会燃烧又不能助燃,也不会发生爆炸。正确答案：错516、控制通道的特性与自动化装置有关而不受对象特性的影响。错 517、能够克服高压差的阀门是()。正确答案：A A、直通双座调节阀 B、直通单座调节阀 C、蝶阀 518、同一温度下,相同规格的四段导线,导线的电阻最小的是()。B A、铜 B、银 C、铝 519、由于积分控制作用变化缓慢,容易使被控变量长时间偏离给定值,因此积分作用很少单独使用。正确答案：对 520、CENTUMCS3000系统中,对控制回路进行操作时,如果操作方式为串级(CAS)模式,则给定值(SV)允许改变。错 521、常用的阀位发信装置主要有阀位传送器、阀位开关两种。对 522、除薄膜式和活塞式执行机构外,还有()执行机构。C A、有弹簧式 B、无弹簧式 C、长行程
1什么是DDZ？D电D单Z组，即电动单元组合。 2一次仪表：检测元件安装在生产的第一线，直接与工艺介质相接处，取得第一次的测量信号。 3变送器：将检测元件输出的微弱信号变成能远距离传输的标准信号 4以直流信号作为标准信号的优点：在传输过程中易于和交流感应干扰相区别，且不存在移向问题，可不受传输过程中电感电容和负载性质的影响。采用电流信号作为标准信号的优点是：不受传输线及负载电阻的变化的影响适用于远距离的传输，其次由于电单元组合很多是采用力平衡原理构成的，使用电流信号可以直接与磁场作用产生正比于信号的机械力，此外，对于要求电压输入的仪表和元件，只要在回路中串接电阻就可以得到电压信号，比较灵活。 5．DDZ-1 DDZ-2 0—10mA DDZ-3 DDZ-S:4—20mA 6.什么叫活零点：在DDS仪表中，以20mA表示信号的满度值，而以此满度值的20%即4mA表示零信号，此称为活零点安排。活零点的优点：有利于识别仪表的断电断线等故障，且为现场变送两线制实现了可能性。 7两线制变送器：所谓两线制就是把供电的电源线和传输线合并起来，一共只用两根导线。优点：1有利于识别仪表的断电断线等故障2不仅节省电缆布线方便，而且大大有利与安全防爆易抗干扰。3上限值较大，有利于抑制干扰4上下限的比值为5:1与气动仪表信号制对应，便于相互折算，产生较大的磁力。两线制的三大组成部分：传感器调理电路，两个vi转换器。 8仪表的精确度：测量范围中的最大绝对误差与该仪表的测量范围之比，称为百分误差，去百分号，就是仪表的精确度。变差：使用统一仪表堆被控量进行反复测量，（正行程和反行程）所产生的最大差值与测量范围之比。 9热电偶测温原理：当两种不同的导体或半导体接成闭合回路时，若两个接触点的温度不同，回路中就会出现热电动势，并产生电流。热电动势包括接触电势（两种材料的种类和接触点的温差）和温差电势。

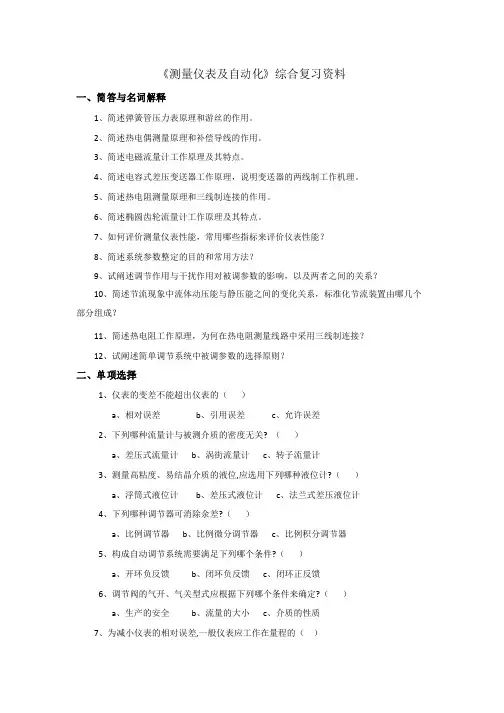

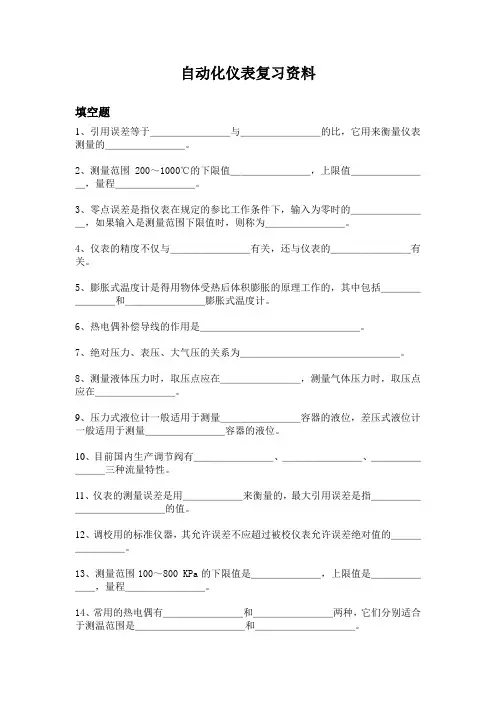

《测量仪表及自动化》综合复习资料 一、简答与名词解释 1、简述弹簧管压力表原理和游丝的作用。 2、简述热电偶测量原理和补偿导线的作用。 3、简述电磁流量计工作原理及其特点。 4、简述电容式差压变送器工作原理，说明变送器的两线制工作机理。 5、简述热电阻测量原理和三线制连接的作用。 6、简述椭圆齿轮流量计工作原理及其特点。 7、如何评价测量仪表性能，常用哪些指标来评价仪表性能？ 8、简述系统参数整定的目的和常用方法？ 9、试阐述调节作用与干扰作用对被调参数的影响，以及两者之间的关系？ 10、简述节流现象中流体动压能与静压能之间的变化关系，标准化节流装置由哪几个部分组成？ 11、简述热电阻工作原理，为何在热电阻测量线路中采用三线制连接？ 12、试阐述简单调节系统中被调参数的选择原则？ 二、单项选择 1、仪表的变差不能超出仪表的（） a、相对误差 b、引用误差 c、允许误差 2、下列哪种流量计与被测介质的密度无关? （） a、差压式流量计 b、涡街流量计 c、转子流量计 3、测量高粘度、易结晶介质的液位,应选用下列哪种液位计?（） a、浮筒式液位计 b、差压式液位计 c、法兰式差压液位计 4、下列哪种调节器可消除余差?（） a、比例调节器 b、比例微分调节器 c、比例积分调节器 5、构成自动调节系统需要满足下列哪个条件?（） a、开环负反馈 b、闭环负反馈 c、闭环正反馈 6、调节阀的气开、气关型式应根据下列哪个条件来确定?（） a、生产的安全 b、流量的大小 c、介质的性质 7、为减小仪表的相对误差,一般仪表应工作在量程的（）
