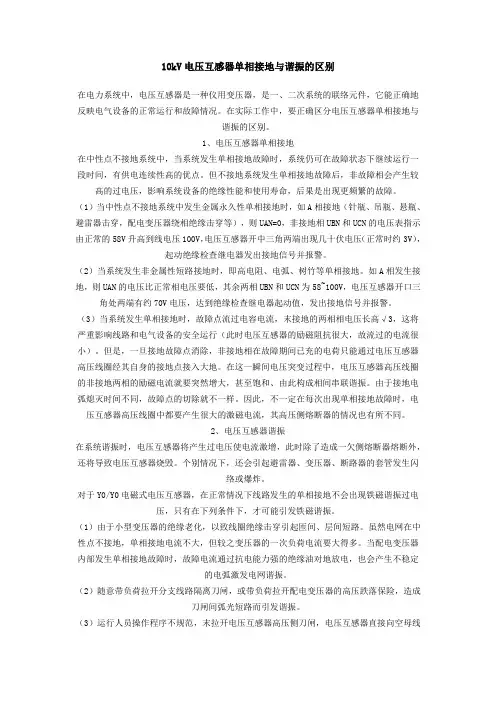

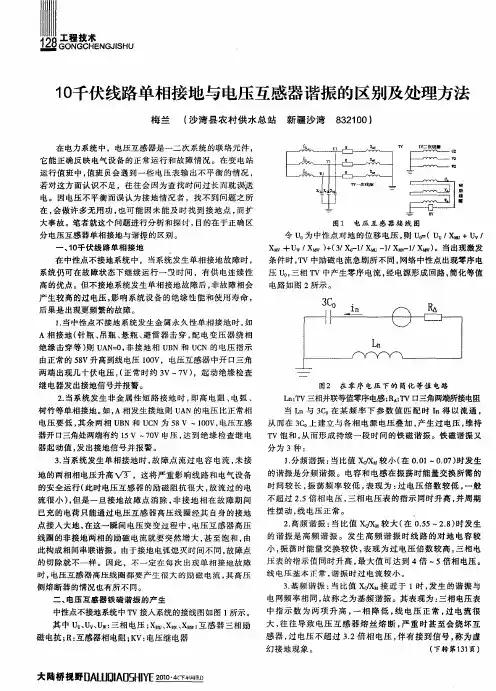

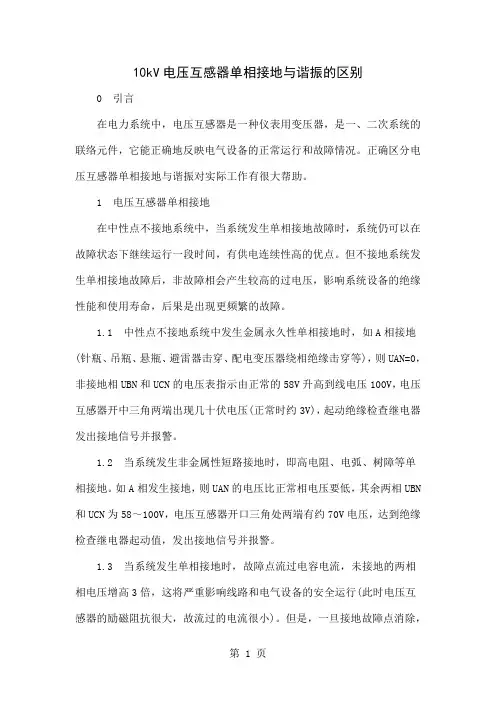

10kV电压互感器单相接地与谐振(一)
在电力系统中，电压互感器(PT)是一、二次系统的联络元件，它能正确地反映电气设备的正常运行和故障情况。PT的一次线圈并联在高压电路中，其作用是将一次高压变换成额定100V低电压，用作测量和保护等的二次回路电源，在正常工作时二次绕组近似于开路状态，所以，正常运行中的PT二次侧不允许短路。
1PT单相接地及处理
在10kV中性点不接地系统中，为了监视系统中各相对地的绝缘状况以及计量和保护的需要，在每个变电站的母线上均装有电磁式PT。当系统发生单相接地故障时，将产生较高的谐振过电压，影响系统设备的绝缘性能和使用寿命，进而出现更频繁的故障。
1.1在中性点不接地系统中，当其中一相出现金属性接地时，就会产生激磁涌流，导致PT铁芯饱和。如A相接地，则Uan的电压为零，非接地相Ubn、Ucn的电压表指示为100V线电压。PT开口三角两端出现约100V电压(正常时只有约3V)，这个电压将起动绝缘检查继电器发出接地信号并报警。
1.2当发生非金属性短路接地时，即高电阻、电弧、树竹等单相接地。如A相发生接地，则Uan的电压低于正常相电压，Ubn、Ucn电压则大于58V，且小于100V，PT开口三角处两端有约70V电压，达到绝缘检查继电器起动值，发出接地信号并报警。
JZSW-10型电压互感器 保定市艾科特电气有限公司
一、产品概述 JZSW-10型电压互感器由两台电压互感器采用“V”型接法组成三相电压互感器。 JZSW-10型电压互感器为半浇注式结构，采用真空树脂浇注工艺，封装在金属壳内，外绝缘采用硅橡胶绝缘子，所有树脂绝缘体无外露，避免直接受紫外线照射老化和空气中有害气体、雨、雪等对树脂的粉蚀。可延长使用寿命，保障设备运行安全可靠。 二、型号意义 J Z S W - 10 型 电压等级 户外型 三相 浇注式 电压互感器 三、产品特点 ◆结构紧凑，连接方便，体积小，重量轻。 ◆采用干式浇注技术，无漏油污染，省略油质检验、更换等繁琐工作，为免维护产品。 ◆电压互感器一次侧设有熔断保护器，防止互感器故障造成电网短路事故。 四、产品用途 JZSW-10型电压互感器为户外型，适用于50Hz、10kV及以下中性点非有效接地电力系 统中，供测量电压、电能和功率，以及继电保护、自动装置信号用。可单独或与各类户外自动开关配套使用，为其自动控制提供电压信号及电源。 五、主要技术参数
六、外形及外形尺寸 七、原理图及二次出线号码 八、注意事项 1、 禁止在高压绝缘体上施力和撞击。 2、 电压互感器二次输出回路应有过流保护措施。 3、 高压连线应有一定弛度，以防止引线对产品过大应力。 4、 电压互感器二次绕组及外壳应妥善接地。 5、 电压互感器内装有熔端器，如熔断，应先检查故障原因，如不是互感器本身问题，再 更换熔断器通电使用。更换熔断器后，要将顶盖密封好拧紧螺栓。 九、订货须知 订货请注明互感器二次绕组数和每个绕组电压值及准确及次、容量。 220 220 550 585 250 520 240 185 80 单位：M6
五、关于电压互感器的铁磁谐振及其消谐措施。 1、谐振条件 在中点不接地系统中，由于接地保护的需要，三相电压互感器的中点是直接接地的，因此电 压互感器与电网线路对地电容并联而形成谐振回路，电磁式电压互感器的电感是非线性的，这种 谐振回路为非线性谐振回路，或称铁磁谐振回路，如图5-1。 通常，在正常运行时，电压互感器的感抗X L 远大于电网对地电容的容抗X C ，即X L 与X C 不会形成谐振，但由于某些原因，例如单相接地故障、线路合闸、雷电冲击等等，使电压互感器 的电感量发生变化，如果X L 与X C 匹配合适则将产生谐振。 由于电网中点不接地，正常运行时互感器中点N ＇和电源中点对地同电位，即中点不发生位 移，当发生谐振时，互感器一相、两相或三相绕组电压升高，各相对地电位发生变动，但因电源 电势由发电机的正序电势所固定，E A 、E B 、E C 保持不变，在电网这一部分对地电压的变动则表 现为电源中点发生位移，而出现零序电压，这就是说，谐振的发生是由于中点位移而引起的。 假定当A 相电压下降，B 、C 相电压升高，则A 相显容性，而B 、C 相显感性，等值电路图 如图5-2所示。 图5-1 电压互感器接线图 图5-2 不对称阻抗产生的中点位移电压
如图，三相中各阻抗不对称，电源中点产生位移，在一定条件下将产生谐振。 根据图5-1，解出中点位移电压如下式： C B A C C B B A A NN Y Y Y Y E Y E Y E U ++++-=????/ （1） 'c j Y A ω=， '1L j Y Y c B ω-== 代入得： ''2)1(/L c L c E U A NN ωωωω-'+'-=? ? （2） 由（2）式可看出，当'2L c ωω= '时则U 0无穷大，即要发生谐振，这也意味着只有当电压互感器的感抗与线路容抗在一定比例下，谐振才会产生。有人（HA.Peterson ）对此曾做了专门的模 拟试验，得到了谐振范围的曲线，如图5-3b 所示。模拟试验用互感器的V-A 特性如图5-3 a 。 5-3 a 非线性电感的伏安特性曲线 U —试验电源相电压 U ?—非线性电感额定电压 I*—电流标幺值
10KV系统单相接地故障处理演练 作者：神秘的帽…文章来源：本站原创点击数： 81 更新时间：2010-5-12 1 演练内容介绍 10KV系统单相接地故障处理 2 执行标准及依据 2.1《35KVXX变电站现场运行规程》 2.2《安全工作规程》 3人员组织及分工 演练负责人：XX 安全监督员：XX 演练人员：XXX XXX 4事故象征及判断 4.1事故象征：10KV主控室警铃响，就地音响装置上“10KV接地”灯亮，主变综合监控装置中母线电压显示异常，3U0值增大 4.2接地故障判断方法： 1）、不完全接地时：故障相电压下降但不为零，非故障相电压上升至相电压与线电压之间，零序电压上升至整定值，发信号； 2）、完全接地时：故障相电压降为零，非故障相电压上升为线电压，持久不变，零序电压上升至100伏，发信号； 3）、弧光间歇性接地时：电压表指示不稳定，非故障相相电压可能升至额定电压的2.5-3倍，零序电压可能大于100伏； 4）、间歇性接地：接地相电压时增时减，非故障相电压时增时减或有时正常，零序电压也时增时减不稳定。注：不应将下列情况误判断为接地故障： A、PT高压或低压保险熔断； B、开关或刀闸接触不良，一相未接通或一相断线； C、空投母线时引起的不平衡电压和谐振过电压。 5处理步骤： 运行人员发现并判断出接地故障后，应及时联系调度，结合现场实际，在值班调度员的指导下进行故障点查找。查找过程中一定要做好信号、时间、操作变化等记录。具体如下： 1）、值班员应根据当时具体情况，穿上绝缘靴，详细检查站内设备，若站内有接地点，则运行人员不得靠近（室内不得接近故障点4M以内，室外不得接近故障点8M以内）。尽快停用接地或有焦味的设备或引线等，禁止异常接地的设备继续运行。 2）、若经检查确认不是站内设备接地，则应考虑是输电线路接地问题。此时可采用推拉选线法，缩小接地故障范围。推拉选线应按事先规定好的拉闸顺序进行。若在拉开开关时，接地现象消失，则证明断开的线路发生了单相接地。 3）、找出故障设备后，立即汇报调度，申请将其停电，并根据情况进行处理： A、若为站内设备接地，则立即汇报调度，确定抢修方案及抢修人员，办理相关书面手续并通过审核，分析查找危险点并制定预控措施，准备工具、仪表、材料等，进行相关操作，做好安全措施，根据情况进行处理； B、若为线路接地，则立即汇报生技部主管人员，并及时通知重要用户，通知对应辖区供电所停复电联系人，要求其巡线处理；若供电所巡出接地故障点在支线上，自行做安全措施处理后，应来变电站当面汇报并写下故障原因，签名后，由变电站值班员向调度值班员申请试供，试供只允许一次。若供电所巡查出
铁磁谐振对电压互感器的危害及防范措施 【摘要】通过电力系统中实际案例说明分析了产生铁磁谐振的原因和产生的条件，总结了运行中经验教训，提出防止铁磁谐振的措施，最后问题得到圆满解决。 【关键词】铁磁谐振；电压互感器；接地 1.事故发生 大连西咀热力有限公司在2005年10月9日6：10 电气后台机报10kV系统接地，6：17分主母10kVII段PT发生爆炸起火，导致电厂供电2#联络线的213乙开关跳闸，全厂停电。事故后检查发现厂外10kV系统发生间歇性单相弧光接地，两相对地电压突然升高，使得中性点发生位移，电磁式电压互感器励磁电流突然增大而发生饱和，产生了严重的铁磁谐振过电压，过电压引起TV柜相间放电击穿，发生电弧短路，并对外壳放电，引起三相短路接地故障，从而烧坏TV 柜。由于厂区内10kV高压设备众多，经常出现设备在运行中发生单相接地事故，通过录波仪记录曾多次检测到开口三角电压不稳定，超过100V。 2.电压互感器产生磁谐振的原因 产生铁磁谐振的必要条件是电压互感器的感抗XL大于与之并联的线路对地容抗Xc，即XL>Xc，两者并联后为一等值电容，系统网络的对地阻抗呈现容性，电网中性点的位移基本接近于零。当有一个激发条件时，电压互感器中性点电压发生位移，相电压升高，位移电压可以是工频，也可以是谐波频率，主要有分频和高频，在过电压的作用下，电压互感器三相铁芯将出现不同程度的饱和，饱和后的电压互感器励磁电感变小，系统网络的对地阻抗趋于感性。当系统网络的对地感抗与对地容抗相互匹配时，就产生了铁磁谐振。其主要特点为： （1）谐振回路中铁心电感为非线性的，电感量随电流增大、铁心饱和而趋于平稳。 （2）铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态转移到谐振状态。如电源电压暂时升高、系统受到较强烈的电流冲击等。 （3）铁磁谐振存在自保持现象。激发因素消失后，铁磁谐振过电压仍然可以继续长期存在。 （4）铁磁谐振过电压一般非常高，过电压幅值主要取决于铁心电感的饱和程度。 在中性点不接地系统中，发生如下情况可能激发铁磁谐振：
10kV系统单相接地故障分析及处理 随着社会经济的快速发展，其中10kV系统经常发生单相接地问题，影响电力系统正常运行。电力企业得到了很大进步，文章通过分析10kV系统发生单相接地故障原因及危害，总结出10kV系统单相接地故障时的处理方法及其注意事项。 标签：单相接地故障；危害；处理；注意事项 1 概述 电力系统在进行分类时常分大电流接地系统和小电流接地系统。采用小电流接地系统有一大优点就是系统某处发生单相接地时，虽会造成该接地相对地电压降低，其他两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统可继续运行1～2小时。10KV系统无论是在供电系统还是配电系统中都应用的比较广泛，故10KV系统是否可靠安全运行直接影响到整个电力系统能否正常运行。然而10kV系统在恶劣天气条件下发生单相接地故障的机率却很大。10kV系统若在发生单相接地故障后未得到妥善处理让电网长时间运行的话，将会致使非故障相中的设备绝缘遭受损坏，使其寿命缩短，进一步发展为事故的可能得到提高，严重影响变电设备和配电网的安全经济运行。因此，工作人员一定要熟知10kV系统发生接地故障的处理方法，一旦10kV系统发生单相接地故障必须及时准确地找到故障线路予以切除，以确保电力系统稳定安全运行。 2 10kV系统发生单相接地故障的原因及危害 导致10kV系统发生单相接地故障的原因有很多，大致可以分为以下五类主要原因： （1）设备绝缘出现问题，发生击穿接地。例如：配电变压器高压绕组单相绝缘击穿或接地、绝缘子击穿、线路上的分支熔断器绝缘击穿等。 （2）天气恶劣等自然灾害所致。例如：线路落雷、导线因风力过大，树木短接或建筑物距离过近等。 （3）输电线断线致使发生单相接地故障。例如：导线断线落地或搭在横担上、配电变压器高压引下线断线等。 （4）飞禽等外力致使发生单相接地故障。例如：鸟害、飘浮物（如塑料布、树枝等。 （5）人为操作失误致使发生单相接地故障等。 10kV系统的馈线上发生单相接地故障的危害除了使非故障两相电压升高以
电磁式电压互感器的铁磁谐振#1 电磁式电压互感器的铁磁谐振 作者：中山市泰峰电气有限公司徐世超来源：输配电产品应用变压器及仪器仪表卷总第80期摘要：电磁式电压互感器和电容式电压互感器都能满足对电网的计量和保护作用。从性价比分折此两种互感器的优劣，提出呈容性SF6绝缘电磁式电压互感器为高压电压互感器的最佳选择，呈容性树脂绝缘电磁式电压互感器为中 压电压互感器的最佳选择之一。 关键词：电磁式电容式电压互感器电磁谐振呈容性的电磁式电压互感器 1电磁式电压互感器（以下简称PT） 1.1原理 一次、二次线圈通过铁芯电磁感应，将高电压变换成标准低电压（100；100/3；V），供计量及保护用。PT入端 阻抗为电抗（感抗性质）。 电网的所有元件中，入端阻抗为容抗（XC）性质的有：输电线对地电容；耦合电容器；断路器断口的并联电容及电容式电压互感器（以下简称CVT）。入端阻抗为感抗（XL）性质的有：PT、变压器及电抗器。 当电网正常操作（断路器投切）出现的操作过电压或大气过电压时，电网会因铁磁谐振（电网中容抗与感抗相等）而烧毁电网的某些元件（例：PT）。由于变压器和电抗器在工作电压及过电压时其产品处于铁芯饱和状态，产品的入端阻抗值基本不变，而PT在电网电压改变时自身的感抗值可能会与电网的容抗值相等发生铁磁谐振烧毁PT。 所以，在电网中所有的元件中，仅要求PT应避免铁磁谐振的发生。 1.2结构 按电压等级不同，主绝缘介质为：油纸绝缘；SF6气体绝缘；环氧树脂绝缘。 1.3特点 PT准确度不受外界因素（环境及运行温度、电源频率、环境污染）的影响，其误差值是稳定的；一次与二次变换是瞬间发生的，无暂态响应问题（PT为电抗元件，不是储能元件）；存在铁磁谐振问题（PT的入端阻抗可能会因电 网过电压使其与电网容抗相等）可能烧坏PT。 2电容式电压互感器 2.1原理 电网的一次高电压经电容分压器抽取较低电压值（例：15~20kV)，其等值阻抗为容抗（XC）性质，与电磁单元（中间变压器和补偿电抗器）的阻抗为感抗性质（XL）相等。即达到CVT的理想工作状态（二次回路XC≈XL）时，互感器内阻最小，CVT误差随负荷变化最小；CVT输出容量最大，此时是CVT的正常工作状态。 2.2结构 按电容分压器与电磁单元连接方式分为○1叠装式电容式电压互感器：电容分压器叠装在电磁单元之上，中间变压器的一次高压线由电容分压器内部引线到电磁单元，中压接线封闭在产品内部。结构紧凑。○2分装式电容式电压互感器：电容分压器和电磁单元分开安装，电磁单元有外露套管与电容分压器的中压端子在外部接线。 电容分压器为充油式电容器；电磁单元为变压器油绝缘。 2.4优点 ⑴电容式电压互感器是经电容分压器与电网连接，不存在非线性电感，与电网不发生铁磁谐振。 ⑵承受高电压的电容分压器内部电场分布较均匀，具有耐受雷电冲击能力强的特点。 ⑶超高压（＞500kV）电容式电压互感器的价格比电磁式电压互感器便宜，因为，电容式电压互感器随电压等级增加，其电磁单元基本不变，仅增加电容分压器的价格（增加电容分压器节数的价格）。而电磁式电压互感器随电压等级增加，其绝缘结构随之复杂，使其价格按比例增加。 ⑷可兼作耦合电容器使用，用于载波通讯（由于目前移动通讯成本很低，用电容式电压互感器作此用途己较 少了）。 2.5缺点： ⑴电容式电压互感器内部可能发生低频谐振
前言：电压互感器作为开关柜主要设备之一，进行电力计量、测量及继电保护作用。但是由于电力系统的不稳定性、特别是频繁发生谐振地区，对电压互感器的危害是很大的，大部份都导致电压互感器烧毁。 一、产生铁磁谐振的原因 由非线性电感（铁心线圈）和线性电容组成的回路，当外施电压发生变化时，由于电感的变化而产生谐振，这种现象称为铁磁谐振。 1、在中性点不接地系统中，虽然电源侧的中性点不直接接地，但电压互感器的高压侧中性点是接地的，若Ca，Cb，Cc为各回线路(包括电缆出线和架空线路)三相对地的等值电容，而La，Lb，Lc则为母线电压互感器的一次侧三个线圈的对地阻抗(忽略其线圈电阻)，假设系统发生单相接地。此时，电压互感器的铁心线圈相当于与电容器并联，构成了可能产生谐振的并联电路，由于相对地电压升高√3倍，有可能使得电压互感器的铁心出现饱和或接近饱和，阻抗变小，电路中出现容抗和阻抗相等的情况，从而产生了并联谐振，此时互感器一次侧的电流最大，这样有可能使电压互感器的高压侧熔断件熔断，或者烧坏电压互感器。 此种情况往往在变电所投产初期(线路出线回路少)不是很明显，但随着线路出线回路的增多(各回线路对地的等值电容量增大，容抗增大)出现谐振的情况较多。 2、操作过电压：包括互感器在内的空载母线或送电线路的突然合闸，使得PT的某一相或二相绕组内产生巨大的涌流和磁饱和现象； ①由于合闸瞬间的三相触头不同期性，此时最慢接触的一相在触头间相当于串联上一个电容(如A相)。当电容的容抗等于互感器的感抗时即产生谐振，但该状态下只是使中央信号装置的电铃响了一下，仪表摆动一下，但随着操作的完成该现象随之消失。 ②由于合闸过程中产生操作过电压，此时假设断路器在合闸操作过程中A相出现过电压，则有可能使A相电压互感器铁心出现饱和，使A相电压互感器线圈感抗变小，从而三相的总阻抗出现不平衡，使电压互感器的中性点对地电压发生位移现象。 3、雷击过电压：由于雷击或其它原因，线路中发生瞬间弧光接地，使得其它两相电压瞬间升到线电压，而故障相电压在接地消失后又瞬间恢复至相电压，以至造成暂态励磁电流的急剧增大和铁芯的磁饱和； 4、磁饱和的产生也可能由于另一绕组瞬间传递过来的过电压或者系统运行方式的突然改变、负荷剧烈波动等所引起的系统电压的强烈扰动。 二、铁磁谐振的种类 铁磁谐振是一个非常复杂的非线性振荡过程，PT伏安特性饱和得越快，谐振的区域越广。谐振大致分为分频谐振、基波谐振、高频谐振，基波和高次谐波的谐振过电压的幅值很少超过3Uj，故除非存在弱绝缘设备，是不会产生危险的。对于分频谐波，由于频率只有工频的一半，励磁感抗相应降低一半，使得励磁电流急剧增加，有时甚至达到额定值的100倍以上，使得互感器发生严重的磁饱和现象，因而限制了过电压幅值，通常在2Uj以下，中性点位移电压一般不超过Uj，但大电流持续时间过长，势必引起TV高压熔丝熔断，或者造成TV本身冒油和烧毁。 三、消除铁磁谐振的措施和方法 电力系统过电压现象十分普遍，如果没有防范措施，随时都有可能造成电气设备损坏和大面积的停电事故。目前，我国35 kV及以下配电网，仍大部分采用中性点不接地方式或采用老式的消弧线圈接地。从电网的运行实践证明，中性点不接地系统中由于电压互感器铁芯饱和引起的铁磁谐振过电压比较多，尽管采取了不少限制谐振过电压的措施，如：消谐灯、消谐器等等，但始终没有从根本上得到解决。由于谐振过电压作用时间长，所引起谐振现象的原因又很多，因此在选择保护措施方面造成了很大的困难。为了尽可能的防止谐振过电压的发
注意事项 1．电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。 2电压互感器的接线应保证其正确性。一次绕组与被测电路并联，二次绕组与所连接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时注意极性的正确性。 三。连接到电压互感器二次侧的负载容量应适当，连接到电压互感器二次侧的负载不应超过其额定容量，否则，变压器的误差会增大，难以达到测量精度。 4电压互感器二次侧不允许短路。由于电压互感器内阻小，如果二次回路短路，会产生大电流，损坏二次设备，甚至危及人身安全。电压互感器可在二次侧装设熔断器，以防止二次侧短路损坏。如有可能，还应在一次侧安装熔断器，以保护高压电网不因变压器高压绕组或引线故障而危及一次系统的安全。 5为了保证测量仪表和继电器接触人员的安全，电压互感器的二次绕组必须有接地点。因为接地后，当一次绕组和二次绕组之间的绝缘损坏时，会使仪表和继电器免受高压，危及人身安全。 6电压互感器二次侧不允许短路。 异常与处理
常见异常 （1）三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，或伴有声、光信号，可能是互感器高压或低压熔断器熔断； （2）中性点非有效接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单相接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振； （3）高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障； （4）中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障； （5）中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。 （6）电压互感器回路断线处理。 处理方法
电压互感器铁磁谐振实验 实际电力系统产生铁磁谐振，是由于某种外因使电压互感器的铁心趋于饱和，激磁电感急剧下降所致，在实验室中要模拟这种情况是困难的。三相对地导纳之间的大小和星座（容性、感性）差别较大而使三者之和较时，就可以使中写道位移电压上升，从而模拟铁磁谐振。为此，用改变对地电容的方法使参数不平衡，就可以产生铁磁谐振现象。实验步骤如下：（1）按小接地电流系统实验接线，每相接一只电容器（1μF），接入星形—星形—开口三角电压互感器2TV，加上电源，测量正常运行是各相对地电压、中性点对地电压及开口三角电压填入表格中。 （2）断开电源，将A相原接的一只电容断开，模拟线路在电源端完全断线，使系统各相对地参数不平衡，A相对地导纳为感性，B、C相为容性。合上电压后测量各相对地电压、中性点对地电压及开口三角电压填入表格中，与正常运行时的电压值对比，观察电压互感器铁磁谐振时各量的变化。 （3）花痴一次侧三个相电压、三相对地电压和中性点位移电压矢量图并进行分析。（根据A相相电压、A相对地电压和中性点位移电压值即可计算出矢量U AN和U ad的角度）。（4）在A相无电容而B、C相接一只电容的情况下，将电压互感器2TV开口三角绕组上并接200W的白炽灯泡，合上电源后测量各有关电压，分析这一措施为什么能抑制铁磁谐振的。 （5）将200W灯泡改为100W，并分析不同并接电阻值的影响。 （6）在A相无电容而B、C相接一只电容的情况下，将2TV开口三角绕组短接，在高压侧中性点串接一台零序电压互感器一次绕组（可采用1TV的一台单相380/100V互感器，但需将原一、二次侧接线断开再接线），除测量上述有关电压外，测量零序电压互感器二次侧电压U20。说明零序电压互感器对一直铁磁谐振的作用。 （7）在A相无电容而B、C相接一只电容的情况下，电压互感器原边中性点经500—1000欧电阻接地（用滑线电阻更好），合上电源后测量各有关电压，分析这一措施对抑制铁磁谐振的作用。 （8）对上述几项消谐措施进行分析比较。 表1 一次电压测量值（V）
电力系统中存在着许多储能元件，当系统进行操作或发生故障时，变压器、互感器等含铁芯元件的非线性电感元件与系统中电容串联可能引起铁磁谐振，对电力系统安全运行构成危害。在中性点不接地的非直接接地系统中，铁磁式电压互感器引起的铁磁谐振过电压是常见的，是造成事故较多的一种内部过电压。这种过电压轻则使电压互感器一次熔丝熔断，重则烧毁电压互感器，甚至炸毁瓷绝缘子及避雷器造成系统停运。在一定的电源作用下会产生串联谐振现象，导致系统中出现严重的谐振过电压。 1、电压互感器引起铁磁谐振的发生原因分析 在中性点不接地系统中，为了监视对地绝缘，母线上常接有Y接线的电磁式电压互感器，如图1所示，图中u0为电源电势，C为线路等设备的对地电容，L为电压互感器激磁电感，R0为中性点串联消谐电阻。 在正常运行状态下电压互感器励磁感抗很大，其数值范围在兆殴级以上且各相对称。C数值视线路长短而定，线路愈长容抗愈小，即以1 km线路而言，其每相对地电容约0.004μF ，故其容抗小于1 MΩ，所以整个网络对地仍呈容性且基本对称，电网中性点的位移电压很小,接近地电位。但电压互感器的励磁电感随通过的电流大小而变化，其U-I特性如图2所示。
由图2可见，曲线的起始一段接近直线，其电感相应地保持常数。当激磁电流过大时，铁芯饱和，则L值随之大大降低。正常运行时铁芯工作在直线范围，当系统中出现某些波动，如电压互感器突然合闸的巨大涌流、线路瞬间单相弧光接地等，使电压互感器发生三相不同程度的饱和，以至破坏了电网的对称，电网中性点就出现较高的位移电压，造成工频谐振或激发分频谐振。 2、铁磁谐振的特点 对于铁磁谐振电路，在相同的电源电势作用下，回路可能不只有一种稳定的工作状态。电路到底稳定在哪种工作状态，要看外界冲击引起的过渡过程的情况。 TV的非线性铁磁特性是产生铁磁谐振的根本原因，但铁磁元件的饱和效应本身，也限制了过电压的幅值。此外回路损耗也使谐振过电压受到阻尼和限制。当回路电阻大于一定的数值时，就不会出现强烈的铁磁谐振过电压。 串联谐振电路，产生铁磁谐振过电压的的必要条件是ω0 = 1/L0C＜ω。因此铁磁谐振可在很大的范围内发生。 维持谐振振荡和抵偿回路电阻损耗的能量均由工频电源供给。为使工频能量转化为其它谐振频率的能量，其转化过程必须是周期性，且有节律的，即…1/2(1，2，3…)倍频率的谐振。 铁磁谐振对TV的损坏，铁磁谐振(分频)一般应具备如下三个条件。 1、电磁式电压互感器(TV)的非线性效应，是产生铁磁谐振的主要原因。 ２、TV感抗为容抗的100倍以内，即参数匹配在谐振范围。 ３、要有激发条件，如投入和断开空载母线、TV突然合闸、单相接地突然消失、外界对系统的干扰或系统操作产生的过电压等。 由前面分析可知，事故中具备了3个条件，才导致了此次事故。当良站10 kV系统发生单相接地时，故障点流过电容电流，未接地的两相B、C相电压升高31/2，对系统产生扰动，在这一瞬间电压突变过程中，TV高压线圈的非接地两相的励磁电流就要突然增大，甚至饱和，由此构成相间串联谐振。饱和后的TV励磁电感变小，系统网络对地阻抗趋于感性，此时若系统网络的对地电感与对地电容相匹配，就形成共振回路，激发各种铁磁谐振过电压。尤其是分频铁磁谐振可导致相电压低频摆动，励磁感抗成倍下降，产生过电压，过电压幅值可达到近2~3.5Ue以上，但此过电压达不到避雷器的动作电压1.7 kV，故母线避雷器并未动作。同时，感抗下降会使励磁回路严重饱和，励磁电流急剧加大，电流大大超过额定值，据
电压互感器试验报告 名称H03 PT 柜号H03 试验日期2016年12月30日额定电压比10/V 3/0.1/V 3/0.1/3kV 型号JDZX22-10C1 端子标志a-n da-dn 制造日期2016年11月准确级次0.5 3P 制造厂 额定输出(VA) 50 50 ABB 出厂编勺A相203551606 B相203841606 C相203811606 直流电阻及变比测试： 二次组别项目名称A相B相C相 a— n 额定变比100 100 100 实测变比99.87 100.11 99.89 相对误差(%)-0.13 0.11 -0.11 直流电阻(Q) 0.259 0.255 0.257 一次侧直流电阻(Q) 2215 2308 2276 绝缘电阻：(M Q) 高对低及地：A 2500 B 2500 C 2500 低对地：A. 1a. 1n : 500 da. dn：500 B. 1a. 1n : 500 da. dn 500 C. 1a. 1n : 500 da.dn：500 耐压(KV ): 二次侧2KV 一分钟无异常 结论： 合格
电压互感器试验报告 名称H06 PT 柜号H06 试验日期2016年12月30日额定电压比10/V 3/0.1/V 3/0.1/3kV 型号JDZX22-10C1 端子标志a-n da-dn 制造日期2016年11月准确级次0.5 3P 制造厂 额定输出(VA) 50 50 ABB 出厂编勺A相209331608 B相209291608 C相209301608 直流电阻及变比测试： 二次组别项目名称A相B相C相 a— n 额定变比100 100 100 实测变比100.32 99.77 100.37 相对误差(%)0.32 -0.23 0.37 直流电阻(Q) 0.266 0.265 0.255 一次侧直流电阻(Q) 2238 2365 2269 绝缘电阻：(M Q) 高对低及地：A 2500 B 2500 C 2500 低对地：A. 1a. 1n : 500 da. dn：500 B. 1a. 1n : 500 da. dn 500 C. 1a. 1n : 500 da.dn：500 耐压(KV ): 二次侧2KV 一分钟无异常结论： 合格
防止谐振过电压的措施 电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路,在一定的能源作用下,会产生串联谐振现象,导致系统某些元件出现严重的过电压。 谐振过电压分为以下几种: 1、线性谐振过电压谐振回路由不带铁芯的电感元件(如输电线路的电感,变压器的漏感)或励磁特性接近线性的带铁芯的电感元件(如消弧线圈)和系统中的电容元件所组成。 2、铁磁谐振过电压谐振回路由带铁芯的电感元件(如空载变压器、电压互感器)和系统的电容元件组成。因铁芯电感元件的饱和现象,使回路的电感参数是非线性的,这种含有非线性电感元件的回路在满足一定的谐振条件时,会产生铁磁谐振。 3、参数谐振过电压由电感参数作周期性变化的电感元件(如凸极发电机的同步电抗在Xd～Xq间周期变化)和系统电容元件(如空载线路)组成回路,当参数配合时,通过电感的周期性变化,不断向谐振系统输送能量,造成参数谐振过电压。 限制谐振过电压的主要措施有: 1、提高开关动作的同期性由于许多谐振过电压是在非全相运行条件下引起的,因此提高开关动作的同期性,防止非全相运行,可以有效防止谐振过电压的发生。 2、在并联高压电抗器中性点加装小电抗用这个措施可以阻断非
全相运行时工频电压传递及串联谐振。 3、破坏发电机产生自励磁的条件,防止参数谐振过电压。 4、严格执行调度规程 在运行方式上和倒闸操作过程中，防止断路器断口电容器与空 载母线及母线PT构成串联谐振回路，以防止因谐振过电压损坏设备。它包括两个方面： ①应避免用带断口电容器的断路器切带电磁式电压互感器的 空载母线。 ②避免用带断口电容器的回路的刀闸对带电磁式电压互感器的 空载母线进行合闸操作。 具体可采用下述方式来实现：在切空母线时，先拉开电压互 感器，对母线断电；在投空母线时，先断开被送电母线PT， 对母线送电，再合母线电压互感器。 5、避免操作过电压 在进行投切空母线操作时，加强母线电压监测，发生铁磁谐振 时，应立即合上带断口电容器的断路器，切除回路电容，终止 谐振，防止隐患发展形成事故。 6、中性接地点 增加母线对地电容或减少系统中电压互感器压中性点接地台数，即增大母线的对地感抗，从而减少自振固有频率，避免因系统由东而发生母线铁磁谐振过电压，如：在变电站基建设计时，采用

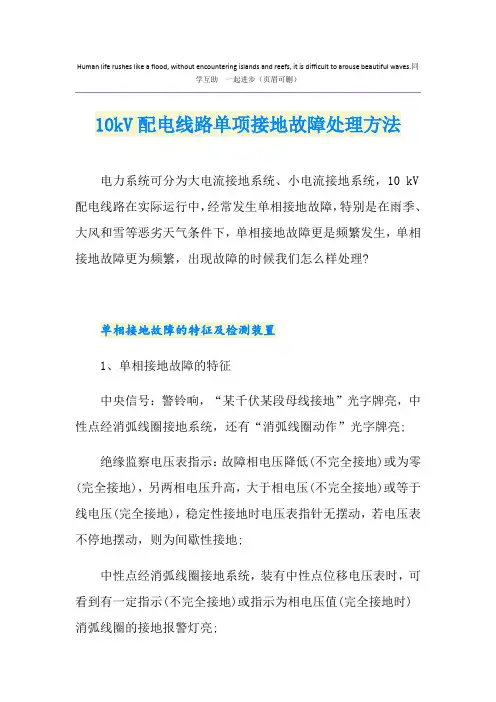

10kV配电线路单相接地故障处理步骤及方法 摘要：目前，现代化建设迅速，随着电力系统的不断地发展过程中，10kV配电 线路系统逐步成为电力系统中的重要组成部分，而且10kV配电线路涉及范围比 较大，因此，在电力系统所有发生的故障统计中，单相接地故障统计数量占所有 故障数量的五分之四左右。因此，在电力系统故障的时候快速对故障位置进行定位，尽快的找到故障地点，排除故障，恢复供电，成为首当其冲的重要应对措施，目前的故障定位方法越来越制约电力系统故障排除的效率，本文对单相接地故障 定位方法进行了简单地阐述。 关键词：10kV配电线路；单相接地；故障处理步骤及方法 引言 随着我国电力事业的快速发展，为了能够降低配电线路的跳闸率以及提高配 电线路的实际绝缘水平，促使供电可靠性的提升，农网10kV配电路采用了绝缘 导线。实际上农网10kV配电线路的供电方式主要是以中性点不接地为主，这种 供电方式会比较容易出现接地故障，造成配网的运行受到影响。所以，相关工作 人员要注重对此的故障分析，并结合实际的情况采取合理的应对措施。 1单相接地故障的危害 1.1对变配电设备的危害 如果在农网10kV配电线路的运行中出现单相接地故障的情况，就会使母线上电压互感器检测到的电流位零序电流，在开口三角形上形成零序电压，提高磁力 电流值，这时就可以会产生设备损坏、电压互感器烧毁以及大面积停电等情况。 除此之外，单相接地故障还会容易引发谐振过电压现象，严重时会击穿变电设备 的绝缘，造成重大事故。同时，绝缘被击穿会导致短路现象的发生，引发部分变 压器的损毁。 1.2对区域电网和人畜的危害 农网10kV配电箱单相接地故障如果一旦发生，就可能造成区域电网的稳定性出现问题，进而会引发一系列的问题，造成供电服务的经济效益与社会效益降低。同时，单相接地故障发生没有被及时处理的话，就很可能对巡视人员与行人造成 影响，特别是在夜间和天气条件较差的环境下，会对人类与牲畜的生命产生危害。 1.3增加线损 线损是配电线路常见的现象，对于线损的控制管理可以在一定程度促进供电 企业经济效益的提升。由于配电线路的单相接地故障是产生线损的重要原因，所以，要想解决好线损问题就必要从改善单相接地故障入手，只有这样才可以减少 电能的损耗。 2单相接地原因 单相接地故障在10kV配电网中十分常见，一般来说单相接地故障会表现出4 种情况：①变压器击穿或熔断器熔丝烧断；②接地相电压无限趋近零，而另外 两相则呈现出高电压，此现象与缺相故障较为接近，因为缺相故障中故障相电压 为零，另外两相则表现为电压正常，要注意区分；③绝缘子击穿，接地点有间隙放电现象以及放电声，夜间尤其明显；④电缆中间接头被击穿，这在雷雨天气中最为常见。农网10kV配电线路出现单相接地故障主要有2个方面的原因。首先 是人为因素，这是比较关键的因素，如配电设备养护和检修不到位，用户私拉乱 接线路、用电不合理，用户伐树安全措施不到位砸断导线等均可能导致单相接地 故障。其次是自然因素，表现最为明显的就是雷击，一旦线路被雷击就可能导致
三相抗谐振电压互感器JSZK1-10,JSZK2-10,JSZK2-10F 为改进型抗铁磁谐振三相电压互感器，提高了抗谐振防烧毁的能力，同时提高了计量精度，降低铁损。产品为半浇注式，体积小，气候适应性强，抗分频、工频谐振，不会过励烧毁。互感器采用芯式结构，使用优质冷轧硅钢片叠装成方型， 2、额定绝缘水平：12/42/75kV； 3、当系统发生单相接地时，可长期无损伤地承受系统单相接地时产生的高电压； 4、由于产品中性点采取消谐措施，安装时中性点直接接地； 使用条件： （1）海拔高度不超过1000米； （2）周围气温最大变化不超过-5℃~+40℃； （3）相对湿度不大于80%的地方； （4）安装环境中无腐蚀性的气体、蒸气或沉降物； （5）无导电尘埃（炭末、金属末等）的地方； （6）不可能发生火灾和危险的地方； （7）无强烈的震动或撞击的地方； 三相抗谐振电压互感器JSZK1-10,JSZK2-10,JSZK2-10F 为三相五柱式电压互感器之后，为消除因电力系统不同程度接地后而导致互感器发生铁磁谐振大量烧毁而设计的抗铁磁谐振的改进型产品，适用于交流 50Hz、额定电压10kV户外装置的电力系统中作电压、电能测量及继电保护用. 本型电压互感器为改进型抗铁磁谐振三相电压互感器，提高了抗谐振防烧毁的能力，同时提高了计量精度，降低铁损。产品采用三相三柱铁芯，零序回路采用独立铁芯。一次绕组为非全绝缘（故只能做感应耐压试验），一、二次绕组均用环氧树脂浇注绝缘，套装在铁芯柱上，组成三相一体结构，吊装在钢桶中。接线原
1、本型互感器能在120%额定电压下长期工作； 2、额定绝缘水平：12/42/75kV； 3、当系统发生单相接地时，可长期无损伤地承受系统单相接地时产生的高电压； 4、由于产品中性点采取消谐措施，安装时中性点直接接地； 使用条件： (1)、户外装置； (2)、环境温度：-30℃~+40℃； (3)、海拔高度不超过1000米； (4)、不可能发生火灾和危险的地方； (5)、无强烈的震动或撞击的地方；
关于“4PT”防谐振措施的说明 1 概述 在35kV及以下电网中性点不接地系统中，作绝缘监视的电磁式电压互感器由于铁磁谐振导致破坏是一种普遍现象。长期以来，电力系统为防止这种破坏研究并采取了很多措施，并在电力行业标准中（例如：DL/T620-1997《交流电气装置的过电压保护和绝缘配合》) 作了一些推荐性的规定。上世纪80年代末期以来，大连电业局采用了在电压互感器高压侧中点经一个互感器接地的接线方式，消谐效果较为满意，后来很多地方也相继采用，此称“4PT”防谐措施。该措施目前已经成为一种较为通行的方法，但也在不断完善。以下就消谐原理和效果作简要说明。 2 “4PT”接线图 “4PT”接线（基本的原理电路）如图1。 图1中A′N′,B′N′,C′N′是三个单相电压互感器，应是全绝缘但按相压设计的接地电压互感器，本身有一个二次绕组（未画出）和一个剩余电压绕组，N接地为一个独立的单相电压互感器，该互感器可以是全绝缘结构，也可以是半绝缘结构，一般有两个线圈，一个是二次绕组，一个是剩余电压绕组，剩余
电压绕组有的是和普通的，即和接成星形的主PT一样，但原理上其额定电压应为100V。 3 消谐机理 “4PT”接线的防谐机理，简单的从稳态分析，即当单相接地时，互感器中点对地有相电压产生，而主PT仍处于正序对称电压之下，互感器电感并不发生改变，在零序回路中仅有单相电压互感器一种磁化电感，从根本上破坏了铁磁谐振的条件。 3.1 稳态分析 如图1，当系统在C相“D”点发生对地短路（死接地），主电压互感器电压不变，中点对地产生相电压，简单推导如下： 在NCD╧N回路里，因∑U=0，可得 U N╧=-U C（U C——为电源相电压，即U CN） 在NBB′Ｎ′╧N回路里，因∑U=0，得 U N╧=U N╧ =-U C 这就是说，单相接地，互感器中点对地有相电压产生。 在DC′N′╧D回路里，因∑U=0，可得 U C′N′ =-U N′╧=U C……⑴ 即接地相电压互感器仍为相电 压，与U AN′和U BN′仍组成三相对称 电压系统。这时，A′，B′对地电压 为 U A′╧=U A′N′+U N′╧……⑵ U B′╧=U B′N′+U N′╧……⑶ 据（1）和（2），（3）式相量 图如图2，二次电压与一次相对应，
10KV电磁式电压互感器 试验项目、标准、方法、注意事项 1 试验项目及程序 1.1 电磁式电压互感器的绝缘试验包括以下试验项目： a) 绕组的直流电阻测量； b) 绝缘电阻测量； c) 极性检查； d) 变比检查； e) 励磁特性和空载电流测量； f) 交流耐压试验； 2试验方法及主要设备要求 2.1绕组的直流电阻测量 2.1.1使用仪器 测量二次绕组一般使用双臂直流电阻电桥，测量一次绕组一般使用单臂直流电阻电桥。 2.1.2试验结果判断依据 与出厂值或初始值比较应无明显差别。 2.1.3注意事项 试验时应记录环境温度。 2.2绕组的绝缘电阻测量 2.2.1使用仪器 2500V绝缘电阻测量仪（又称绝缘兆欧表）。 2.2.2测量要求 测量一次绕组和各二次绕组的绝缘电阻。测量时各非被试绕组、底座、外壳均应接地。 2.2.3试验结果判断依据 绕组绝缘电阻不应低于出厂值或初始值的70%。 2.2.4注意事项 试验时应记录环境湿度。测量二次绕组绝缘电阻的时间应持续60s，以替代二次绕组交流耐压试验。 2.3极性检查 2.3.1使用仪器 电池、指针式直流毫伏表（或指针式万用表的直流毫伏档）。
2.3.2检查及判断 各二次绕组分别进行。将指针式直流毫伏表的“＋”、“－”输入端接在待检二次绕级的端子上，方向必须正确：“+”端接在“a”,“－”端接在“n”；将电池负极与电压互感器一次绕组的“N”端相连，从一次绕组“A”端引一根电线，用它在电池正极进行突然连通动作，此时指针式直流毫伏表的指针应随之摆动，若向正方向摆动则表明被检二次绕组极性正确。反之则极性不正确。 2.3.3注意事项 接线本身的正负方向必须正确。检查时应先将毫伏表放在直流毫伏的一个较大档位，根据指针摆动的幅度对挡位进行调整，使得既能观察到明确的摆动又不超量程撞针。电池连通2一3S后立即断开以防电池放电过量。 2.4变比检查 2.4.1使用仪器设备 调压器、交流电压表(1级以上)、交流毫伏表(1级以上)。 2.4.2检查方法 待检电压互感器一次及所有二次绕组均开路，将调压器输出接至一次绕组端子，缓慢升压，同时用交流电压表测量所加一次绕组的电压U1，用交流毫伏表测量待检二次绕组的感应电压U2，计算U1/U2的值，判断是否与铭牌上该绕组的额定电压比(U1n / U2n)相符。 2.4.3注意事项 各二次绕组及其各分接头分别进行检查。 2.5励磁特性和空载电流测量 2.5.1使用仪器设备 调压器、交流电压表（1级以上）、交流电流表（1级以上）、测量用电流互感器（0.2级以上）。 2.5.2试验方法 空载电流测量是高电压试验，试验时要保证被试品对周围人员、物体的安全距离，并必须在试验设备及被试品周围设围栏并有专人监护。 各二次绕组n端单端接地，一次绕组N端单端接地。 将调压器的电压输出端接至某个二次绕组（应尽量选择二次容量大的二次绕组），在此接人测量用电压表、电流表（一般需要用到测量用电流互感器）。 接好线路后合闸，缓慢升压，当电压升至该二次绕组额定电压时读出并记录电压、电流值。继续升压至高限电压（中性点非有效接地系统为1.9U m/√3，中性点有效接地系统为1.5 U m/√3）下，迅速读出并记录电压、电流值并降压，断开电源刀闸。 励磁特性测量点至少包括额定电压的0.2、0.5、0.8、1.0、1.2、1.5、1.9、2.5倍 2.5.3结果判别 2.5. 3.1空载电流 1） 2）在下列试验电压下，空载电流不大于最大允许电流,中性点非有效接地系统为3 U，中性点接 9.1m /
基于故障指示器的10kV系统单相接地故障选线及实验 发表时间：2016-12-14T10:27:18.230Z 来源：《电力设备》2016年第20期作者：刘松黄正 [导读] 在日常生活中经常发生单相接地问题，虽然发生此问题时短时间内不会影响用户使用。 （国网电力科学研究院江苏南京 210061） 摘要：在电力系统中，单相接地故障是最为常见的故障。而10kv系统中通常使用的主要运行方式是小电流接地系统和小电阻接地系统。因此为了保证供电的平衡和安全，迅速准确地判断出单相接地故障并解决是非常重要的。本文主要就单相接地故障的特征、原因和危害，提出相应的处理办法。意在给变电站运行人员和检修人员提供建议，以便尽快处理解决单相接地的故障问题，确保电网的安全和可靠运行。 关键词：10kV系统；单相接地；故障危害；解决措施 前言 在日常生活中经常发生单相接地问题，虽然发生此问题时短时间内不会影响用户使用，但是只是维持一到两个小时，过后也会导致停电问题。并且在故障时期由于非故障相对地电压升高，电气设备将会发热且易老化，对电气设备也构成了威胁。因此解决接地故障问题是非常重要的。接下来笔者将从故障特性出发，分析原因和危害并提出可行的解决方法。 1 单相接地故障特性 为了能在故障发生时能及时处理并保证电路的顺利通行，了解单相接地故障的特性是非常重要的。通常情况下，当10kv配电系统发生单相接地故障时，变电站绝缘监察装置的警铃将会报警，母线接地也会出现光字牌灯亮，这是比较明显的特征。而我们使用的监察电压表也会给出相应特征，当发生故障时，接低电压的相电压会降低或者直接为零，那么两相电压便大于相电压或者直接为线电压。此时的电压表便会区别于正常时的稳定而来回摆动。同样对于电压互感器的侧高压线若出现一相断线，此时故障相压的指示不为零，但互感器开口三角处电压仍会达到一定的电压值，此时将启动继电器并发出接地信号。而当发生弧光接地时产生过电压，非故障相电压将会很高，电压表指针可能偏转至表头，最后可能烧坏电压互感器。如果电路中存在容性和感性参数的元件，或者是带有铁芯的铁磁电感元件等也可以作为故障发生时的依据，如发生故障时，易使这些元件的参数组合不匹配进而引起铁磁谐振，最后也发出了接地信号。故了解故障特征易于判断真假接地现象。也可以解决一些因为空载母线导致虚假接地现象问题，从而为工作人员减轻负担并保证工作的正常进行。 2 单相接地故障的原因和危害 2.1 单相接地故障的原因 出现单相接地故障的原因有很多，其中有包括鸟类在内的很多客观原因。例如当导线与建筑物距离过近时，遇到恶劣天气导线风力过大易于与建筑物接触而发生接地事件。类似还有很多，如导线断线落地或搭在横担上，甚至是树木通道不畅，导致树接触导线等都会引起接地故障。而自身方面导线在绝缘子中绑扎或固定不牢导致脱落到横担或地上也可引起故障。同时配电变压器高压单相和变压器台上的避雷器、熔断器等也可发生绝缘击穿或接地从而引起接地故障。更有甚者同杆架导线上层横担的拉带一端脱落搭在下排导线上也可引起接地。总之引起接地故障原因有很多，因此在电路设计时应保持四周范围不应有其他杂物干扰。 2.2 单相接地故障的危害 单相接地障碍具有很多危害。出现故障的地方会产生电弧，烧坏相应的设备特别是变电和配电设备，变电设备危害表现在电路发生单相接地故障时，母线上电压互感器检测到零序电流，产生零序电压导致电压互感器铁芯饱和，引起励磁电流增加。如果长时间运行将会烧毁电压互感器。同时出现故障的地方产生间歇性电弧，在一定条件下就会产生谐振过电压，危及变电设备的绝缘，严重时使变电设备绝缘击穿，造成重大事故。而对于配电设备故障发生后产生的谐振电压将使线路上的绝缘子绝缘击穿，造成相间短路障碍，同时烧毁部分变压器。而严重的单相接地故障，可能破坏区域电网系统稳定，造成更大事故。而当故障发生后，为了查找故障点并消除，单相接地的配电线路将停运而未发生单相接地故障的配电线路也将进行停电。这将导致大面积停电，对供电的可靠性产生巨大影响。而每年由于故障原因将少供电十几万千瓦时，影响供电企业的供电量指标和经济效益。同时出现故障时，由于配电线路接地直接或间接对大地放电也会造成较大的电能损耗，而且不管出现故障的线路落于地面还是悬于空中都容易发生点击事故，对人畜的安全造成威胁。 3 单相接地故障的处理办法 3.1 故障查找 （1）发生单相接地故障报警后，值班人员应马上检查故障母线各相相电压，如果一相接近为零，其余两相电压上升至线电压，确认发生故障。（2）检查变电所内的电气设备是否有明显的故障，如异味、异音等。若无异常，再进行线路接地的查找。（3）将母线改为分段运行，将平时并列运行的变压器改为分列运行，方便判定单相接地区域。（4）断开补偿电容器回路及空载的线路。（5）根据小电流选线装置的报警指示，对相应的负荷线路进行拉闸。对多电源线路，可以转移负荷，通过改变供电方式的方法来寻找故障点。（6）用“一拉、一合”的方式查找故障线路，当断开某线路断路器后接地现象相应消失，便可判断此路为故障线路，接下来继续对故障线路的断路器、隔离开关及电缆等设备做进一步检查。（7）确认故障线路后，在查找故障点过程中采排除法及绝缘摇测等办法相结合。如果仍然找不到故障点，可以对故障线路试送电一次。送电后若正常，则可能是其它的不明的偶然原因造成；若仍然不正常，那么继续用排除法查找故障，一直到找到并且消除故障为止。（8）查找和处置单相接地故障时，应该做好安全措施，确保人身安全。当设备接地时，若在室内不得靠近故障点4m以内，若在室外不得靠近故障点8m以内。若要进入上述区域，工作人员必须穿绝缘靴，戴绝缘手套。 3.2 故障处理 工作人员最初对10kV单相接地故障进行处理的选线方法主要采用绝缘监督装置，就是通过三相五柱式的电压互感器来对单相接地障碍发出警报，然后通过逐条的线路接线监视来判断障碍线路的所在。这种防范虽然具有高度的正确性，接线简单、投资也比较小，同时维护和操作也都比较方便。但是速度很慢，延长修复时间会对非故障线路的连续供电造成影响，缺乏供电可靠性。而目前针对寻找故障所在有了很好的方法，由于小电流系统中出现单相接地状况时，出现故障线路上电流是没有出现故障线路的零序电流总和。排除误差影响后，根
