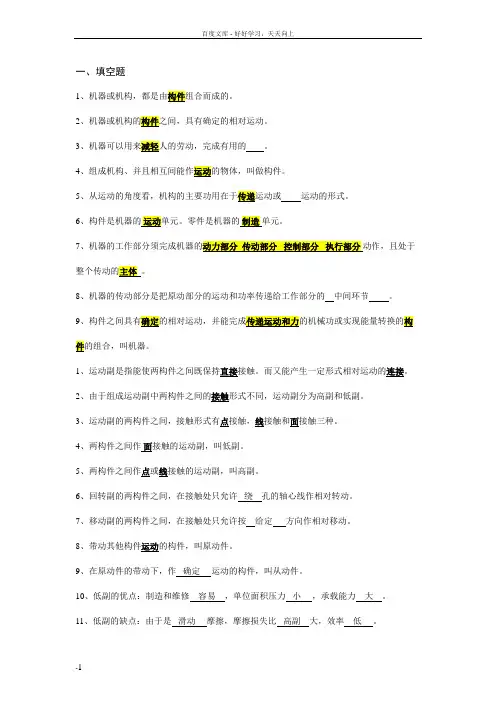

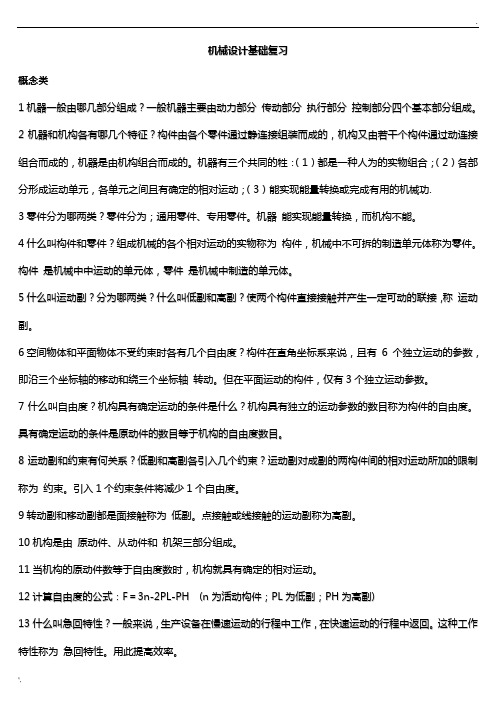

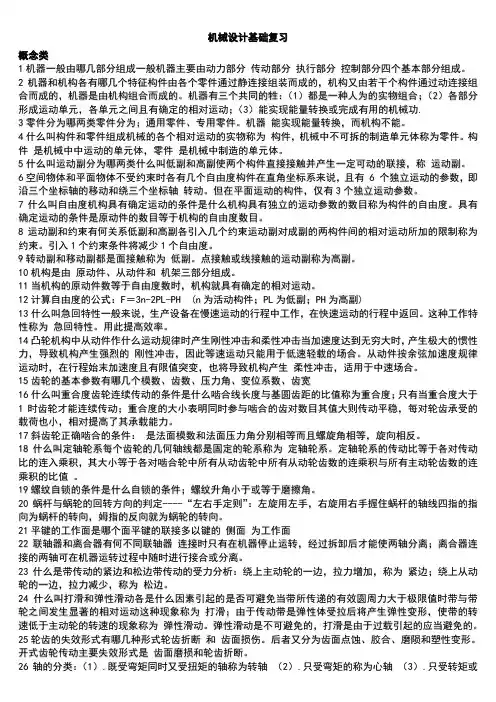

一、填空题
1
2
3人的劳动，完成有用的。
4
5运动或运动的形式。
6
7
8、机器的传动部分是把原动部分的运动和功率传递给工作部分的中间环节。
9
器。
1、运动副是指能使两构件之间既保持直接接触。而又能产生一定形式相对运动的连接。
2、由于组成运动副中两构件之间的接触形式不同，运动副分为高副和低副。
3、运动副的两构件之间，接触形式有点接触，线接触和面接触三种。
4、两构件之间作面接触的运动副，叫低副。
5、两构件之间作点或线接触的运动副，叫高副。
6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。
7、移动副的两构件之间，在接触处只允许按给定方向作相对移动。
8、带动其他构件运动的构件，叫原动件。
9、在原动件的带动下，作运动的构件，叫从动件。
10、低副的优点：制造和维修，单位面积压力，承载能力。
11、低副的缺点：由于是摩擦，摩擦损失比大，效率。
12、暖水瓶螺旋瓶盖的旋紧或旋开，是低副中的副在接触处的复合运动。
13、房门的开关运动，是副在接触处所允许的相对转动。
14、抽屉的拉出或推进运动，是副在接触处所允许的相对移动。
15、火车车轮在铁轨上的滚动，属于副。
1、平面连杆机构是由一些刚性构件用副和副相互联接而组成的机构。
2、平面连杆机构能实现一些较复杂的运动。
3、当平面四杆机构中的运动副都是副时，就称之为铰链四杆机构；它是其他多杆机构的。
4、在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。
5、在铰链四杆机构中，能绕机架上的铰链作的叫摇杆。
6、平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是或都是。
7、平面四杆机构有三种基本形式，即机构，机构和机构。
8、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。
9、在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作____ 运动，即
得到双曲柄机构。
10、在机构中，如果将杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇
杆机构。
11、在机构中，最短杆与最长杆的长度之和其余两杆的长度之和时，则不论取哪个杆
作为，都可以组成双摇杆机构。
12、曲柄滑块机构是由曲柄摇杆机构的长度趋向而演变来的。
13、导杆机构可看做是由改变曲柄滑块机构中的而演变来的。
14、将曲柄滑块机构的改作固定机架时，可以得到导杆机构。
15、曲柄摇杆机构产生“死点”位置的条件是：摇杆为件，曲柄为件或者是把
运动转换成运动。
16、曲柄摇杆机构出现急回运动特性的条件是：摇杆为件，曲柄为件或者是把` 运动转换成。
17、曲柄摇杆机构的极位夹角不等于00，则急回特性系数就大于1 ，机构就具有急
回特性。
18、实际中的各种形式的四杆机构，都可看成是由改变某些构件的，或选择不同构件
作为等方法所得到的铰链四杆机构的演化形式。
19、若以曲柄滑块机构的曲柄为主动件时，可以把曲柄的运动转换成滑块的运
动。
20、若以曲柄滑块机构的滑块为主动件时，在运动过程中有“死点”位置。
21、通常利用机构中构件运动时的惯性，或依靠增设在曲柄上的惯性来渡过“死
点”位置。
22、连杆机构的“死点”位置，将使机构在传动中出现或发生运动方向等现象。
23、飞轮的作用是可以，使运转。
24、在实际生产中，常常利用急回运动这个特性，来缩短时间，从而提高。
25、机构从动件所受力方向与该力作用点速度方向所夹的锐角，称为角，用它来衡量机构的
性能。
26压力角和传动角互为角。
27、当机构的传动角等于00（压力角等于）时，机构所处的位置称为位置。
28、曲柄摇杆机构的摇杆作主动件时，将与从动件的位置称为曲柄的“死
点”位置。
29、当曲柄摇杆机构的曲柄为主动件并作转动运动时，摇杆则作变速运动。
30、如果将曲柄摇杆机构中的最短杆改作机架时，则两个架杆都可以作的转动运动，即得到
机构。
31、如果将曲柄摇杆机构的最短杆对面的杆作为机架时，则与相连的两杆都可以作运
动，机构就变成机构。
1 在凸轮机构几种常用的推杆运动规律中，只宜用于低速；和不宜用于高
速；而和都可在高速下应用。
2 滚子推杆盘形凸轮的基圆半径是从到的最短距离。
3 平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于。
4 在凸轮机构推杆的四种常用运动规律中，有刚性冲击；、运动规律有柔性冲击；运动规律无冲击。
5 凸轮机构推杆运动规律的选择原则为：①，②，③。
6 设计滚子推杆盘形凸轮机构时，若发现工作廓线有变尖现象，则在尺寸参数改变上应采用的措施是，。
7 在设计直动滚子推杆盘形凸轮机构的工作廓线时发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是。
8 设计凸轮机构时，若量得其中某点的压力角超过许用值，可以用使压力角减小。
9．凸轮机构能使从动件按照，实现各种复杂的运动。
10．凸轮机构是副机构。
11．凸轮是一个能从动件运动规律，而具有或凹槽的构件。
12．凸轮机构主要由，和三个基本构件所组成。
13．当凸轮转动时，借助于本身的曲线轮廓，从动件作相应的运动。
14．凸轮的轮廓曲线可以按任意选择，因此可使从动件得到的各种运动规律。
15．盘形凸轮是一个具有半径的盘形构件，当它绕固定轴转动时，推动从动杆在凸轮轴的平面运动。
16．盘形凸轮从动杆的不能太大，否则将使凸轮的尺寸变化过大。
17．圆柱凸轮是个在圆柱开有曲线凹槽或是在圆柱上作出曲线轮廓的构件。
18．凸轮机构从动杆的形式有从动杆，从动杆和从动杆。
19．尖顶式从动杆与凸轮曲线成尖顶接触，因此对较复杂的轮廓也能得到运动规律。
20．凸轮机构从动杆的运动规律，是由凸轮决定的。
21．以凸轮的半径所做的圆，称为基圆。
22．在凸轮机构中，从动杆的称为行程。
23．凸轮轮廓线上某点的方向与从动杆方向之间的夹角，叫压力角。
24．如果把从动杆的量与凸轮的之间的关系用曲线表示，则此曲线就称为从动杆的位移曲线。
25．当凸轮作等速转动时，从动杆上升或下降的速度为一，这种运动规律称为运动规律。
26．将从动杆运动的整个行程分为两段，前半段作运动，后半段作运动，这种运动规律就称为运动规律。
27．凸轮机构从动杆位移曲线的横坐标轴表示凸轮的，纵坐标轴表示从动杆的量。28．画凸轮轮廓曲线时，首先是沿凸轮转动的方向，从某点开始，按照位移曲线上划分的在基圆上作等分角线。
29．凸轮机构的从动件都是按照运动规律而运动的。
30．凸轮的轮廓曲线都是按完成一定的而进行选择的。
31．当盘形凸轮只有转动，而没有变化时，从动杆的运动是停歇。
32．凸轮机构可用在作间歇运动的场合，从动件的运动时间与停歇时间的，以及停歇都可以任意拟定。
33．凸轮机构可以起动，而且准确可靠。
34．圆柱凸轮可使从动杆得到 的行程。
35．尖顶式从动杆多用于传力 、速度较 以及传动灵敏的场合。
36．滚子从动杆与凸轮接触时摩擦阻力 ，但从动杆的结构复杂，多用于传力要求 的场合。
37．平底式从动杆与凸轮的接触面较大，易于形成油膜，所以 较好， 较小，常用于没有 曲线的凸轮上作高速传动。
38．滚子式从动杆的滚子 选用得过大，将会使运动规律“失真”。
39．等加速等减速运动凸轮机构，能避免传动中突然的 ，消除强烈的 提高机构的工作平稳性，因此多用于凸轮转速 和从动杆质量 的场合。
40．凸轮在工作中作用到从动杆上的力，可以分解成：与从动杆运动速度方向 的分力，它是推动
从动杆运动的 分力；与从动杆运动速度方向 的分力，它会使从动杆与支架间的正压力增大，是 分力。
41．凸轮的基圆半径越小时，则凸轮的压力角 ，有效推力就 ，有害分力 。
42．凸轮的基圆半径不能过小，否则将使凸轮轮廓曲线的曲率半径 ，易使从动杆的 “失真”。
43．凸轮基圆半径只能在保证轮廓的最大压力角不越过 时，才能考虑 。
44．凸轮轮廓曲线上的向径公差和表面粗糙度，是根据凸轮的 而决定的。
45．凸轮机构主要由 、 和 三部分组成。
46．等速运动规律会引起 冲击，因而这种运动规律只适用于 速 载的凸轮机构。
47．由于尖顶从动件 能力低，不 ，因而在实际中常采用 从动件和 从动件。
48．以凸轮轮廓最小向径为半径所作的圆称为 圆。
49．若已知位移的比例尺为?=3φμ/mm ，则图纸上量出的20mm 相当于凸轮转角的值为 。
50. 若已知位移的比例尺为2mm/mm ，则图纸上量出的20mm 相当于从动杆位移的值为 。
51．凸轮是一个能 从动杆运动规律具有 轮廓的构件；通常是作 并 转动。
52. 基圆是以凸轮 半径所作的圆，基圆半径越小则压力角 ，有效推力 从而使工作条件变坏。
53．从动杆的形式一般有 ， 和 等。
54．从动杆常用运动速度规律，有 规律和 运动规律。
1．以齿轮中心为圆心，过节点所作的圆称为 圆。
2．能满足齿廓啮合定律的一对齿廓，称为 齿廓。
3．一对渐开线齿廓不论在哪点啮合，其节点C 在连心线上的位置均 变化，从而保证实现 角速比传动。
4．分度圆齿距p 与π的比值定为标准值，称为 。
5．渐开线直齿圆柱齿轮的基本参数有五个，即 、 、 、齿顶高系数和径向间隙系数。
6．标准齿轮的特点是分度圆上的齿厚S= 齿槽宽2m
e π= 。
7．对正常齿制的标准直齿圆柱齿轮，有：α= ， C *= ，因此，只要给出齿轮的
和，即可计算出齿轮的几何尺寸。
8．一对渐开线直齿圆柱齿轮正确啮合的条件是和。
9．一对渐开线齿轮连续传动的条件是。
10．根据加工原理不同，齿轮轮齿的加工分为法和法两类。
11．齿轮若发生根切，将会导致齿根，重合度，故应避免。
12．重合度的大小表明同时参与啮合的的对数的多少，重合度越大，传动越，承载能力
越。
13．渐开线的几何形状与的大小有关，它的直径越大，渐开线的曲率。
14．分度圆上压力角的大小，对齿形有影响，当压力角增大时，齿形的齿顶，齿根。15．渐开线齿轮的齿形是由两条的渐开线作齿廓而组成。
16．基圆，渐开线的特点完全相同。基圆越小，渐开线越，基圆越大，渐开线越趋。基圆产生渐开线。
17．渐开线上各点的压力角，离基圆越远，压力角，基圆上的压力角等于。18．、和是齿轮几何尺寸计算的主要参数和依据。
19．模数是齿轮的参数，是齿轮各部分几何尺寸计算的，齿形的大小和强度与它成。
20．齿数是计算齿轮各圆尺寸的，各个圆的直径与齿数成。
21．如果分度圆上的压力角等于，模数取的是值，齿厚和齿间宽度的齿轮，就称为标准齿轮。
22．直齿圆柱齿轮传动中，只有当两个齿轮的和都相等时，这两个齿轮才能啮合。
23．按齿轮的啮合方式不同，圆柱齿轮可以分为齿轮传动、齿轮传动和传动。
24．齿轮齿条传动，主要用于把齿轮的运动转变为齿条的运动，也可以把运动的形式相反转变。
25．变位齿轮是非标准齿轮在加工齿坯时，因改变对齿坯的相对位置而切制成的。
26．标准斜齿轮的正确啮合条件是：两齿轮的模数和都相等，轮齿的角相等而旋向。
27．圆锥齿轮的正确啮合条件是：两齿轮的模数和要相等。
28．变位齿轮与标准齿轮相比，主要是分度圆上的和，高和高发生了变化，全齿高和其它参数不变。
29．用标准齿条型刀具加工标准齿轮时，刀具的线与轮坯的圆之间作纯滚动。
30．用同一把刀具加工m、Z、α均相同的标准齿轮和变位齿轮，它们的分度圆、基圆和齿距均。
31．一对渐开线标准直齿圆柱齿轮按标准中心距安装时，两轮的节圆分别与其圆重合。
32．一对渐开线圆柱轮传动，其圆总是相切并作纯滚动，而两轮的中心距不一定等于两轮的圆半径之和。
33．斜齿圆柱齿轮的齿顶高和齿根高，无论从法面看或端面看都是的。
1．由若干对齿轮组成的齿轮机构称为 。
2．根据轮系中齿轮的几何轴线是否固定，可将轮系分 轮系、 轮系和 轮系三种。
3．对平面定轴轮系，始末两齿轮转向关系可用传动比计算公式中 的符号来判定。
4．行星轮系由 、 和 三种基本构件组成。
5．在定轴轮系中，每一个齿轮的回转轴线都是 的。
6．惰轮对 并无映响，但却能改变从动轮的 方向。
7．如果在齿轮传动中，其中有一个齿轮和它的 绕另一个 旋转，则这轮系就叫周转轮系。
8．旋转齿轮的几何轴线位置均 的轮系，称为定轴轮系。
9．轮系中 两轮 之比，称为轮系的传动比。
10．加惰轮的轮系只能改变 的旋转方向，不能改变轮系的 。
11．一对齿轮的传动比，若考虑两轮旋转方向的同异，可写成±==2
1n n i 。 12．定轴轮系的传动比，等于组成该轮系的所有 轮齿数连乘积与所有 轮齿数连乘积之比。
13．在周转转系中，凡具有 几何轴线的齿轮，称中心轮，凡具有 几何轴线的齿轮，称为行星轮，支持行星轮并和它一起绕固定几何轴线旋转的构件，称为 。
14．周转轮系中，只有一个 时的轮系称为行星轮系。
15．转系可获得 的传动比，并可作 距离的传动。
16．转系可以实现 要求和 要求。
17．转系可以 运动，也可以 运动。
18．采用周转轮系可将两个独立运动 为一个运动，或将一个独立的运动 成两个独立的运动。
19．差动轮系的主要结构特点，是有两个 。19．主动件
20．周转轮系结构尺寸 ，重量较 。
21．周转轮系可获得 的传动比和 的功率传递。
1. 所谓定轴轮系是指在轮系运转时，所有齿轮的轴经相对于机架的位置都是固定的轮系；周转轮系是指轮系中至少有一个齿轮的轴线绕另一个齿轮轴线转动 的轮系。
2. 一个基本的周转轮系是由一个系杆，若干个行星轮和不超过二个与行星轮啮合的中心组成的。
3. 自由度为2的周转轮系称为差动轮系，而自由度为1的周转轮系称为行星轮系。
4. 复合轮系是指既包含定轴轮系部分，又包含周转轮系部分或由几个基本周转轮系组成的复杂轮系。

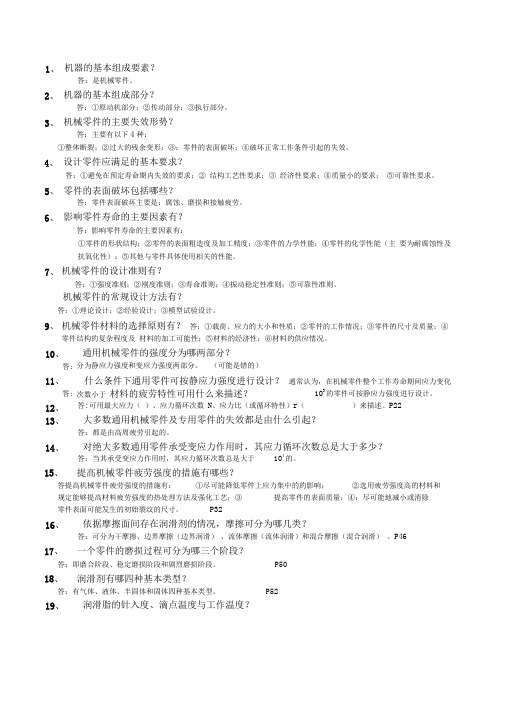

机械设计基础期末试卷A（含参考答案） 一、填空题( 每空1分, 共分) 2. 一般闭式齿轮传动中的主要失效形式是( )和( )。 齿面疲劳点蚀, 轮齿弯曲疲劳折断 3. 开式齿轮的设计准则是( )。 应满足，σF≤σFP 一定时，由齿轮强度所4. 当一对齿轮的材料、热处理、传动比及齿宽系数 d 决定的承载能力，仅与齿轮的( )或( )有关。 分度圆直径d1或中心距 5. 在斜齿圆柱齿轮设计中，应取( )模数为标准值；而直齿锥齿轮设计中，应取( )模数为标准值。 法面；大端 6. 润滑油的油性是指润滑油在金属表面的( )能力。 吸附 7. 形成流体动压润滑的必要条件是( )、( )、( )。 ①两工作表面间必须构成楔形间隙；②两工作表面间必须充满具有一定粘度的润滑油或其他流体；③两工作表面间必须有一定的相对滑动速度，其运动方向必须保证能带动润滑油从大截面流进，从小截面流出。 8. 滑动轴承的润滑作用是减少( )，提高( )，轴瓦的油槽应该开在( )载荷的部位。 摩擦：传动效率；不承受 9. 蜗杆传动中，蜗杆所受的圆周力F t1的方向总是与( )，而径向力 F rl的方向总是( )。 与其旋转方向相反，指向圆心 10. 由于蜗杆传动的两齿面间产生较大的( )速度，因此在选择蜗杆和蜗轮材料时，应使相匹配的材料具有良好的( )和( )性能。通常蜗杆材料选用( )或( )，蜗轮材料选用( )或( )，因而失效通常多发生在( )上。 相对滑动；减摩、耐磨；碳素钢或合金钢，青铜或铸铁；蜗轮 11. 当带有打滑趋势时，带传动的有效拉力达到( )，而带传动的最大有效拉力决定于( )、( )、( )和( )四个因素。 最大值；包角；摩擦系数；张紧力及带速 12. 带传动的最大有效拉力随预紧力的增大而( )，随包角的增大而( )，随摩擦系数的增大而( )，随带速的增加而( )。 增大；增大；增大；减小 13. 在设计V带传动时，为了提高V带的寿命，宜选取( )的小带轮直径。 较大
一 .填空 1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为 机架时，它为何种具体类型？双曲柄机构；（2）当取d杆为机架时，则为曲柄摇杆机构。 平面四杆机构无急回特性时极位夹角θ=0，行程速比系数_ K=1_ 平面连杆机构当行程速比K>1时，机构就具有急回特性。 在双曲柄机构中，已知三杆长度为 a=80mm,b=150mm,c=120mm,则d 杆长度为 110mm≤d≤ 190mm 2.曲柄摇杆机构中，摇杆为主动件时，曲柄与连杆共线时为死点位置，曲柄为主动件时， _不存在__死点位置； 在曲柄摇杆机构中，如果将最短杆杆作为机架，则与机架相连的两杆都可以作整周回转运 动，即得到双曲柄机构。 3.曲柄摇杆机构产生“死点”位置的条件是，摇杆为主动件，曲柄为从动件。 曲柄摇杆机构中，曲柄为主动件，则传动角是_连杆与摇杆之间所夹锐角_ 3.为保证四杆机构良好的机械性能,传动角不应小于最小许用值。 4.凸轮轮廓曲线决定了从动杆的运动规律。 5.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的_基圆_。 凸轮机构中，凸轮基圆半径愈大, 压力角愈小，机构传动性能愈好。 凸轮机构中，基圆半径是指凸轮转动中心到实际轮廓线上的最小半径。 凸轮机构中的压力角是指凸轮上接触点的法线与从动件的运动方向间的夹角。 凸轮机构中的压力角是指_凸轮上接触点的法线与该点的线速度方向_间的夹角。 凸轮机构能使从动杆按照凸轮轮廓曲线，实现各种复杂的运动。 6.键20X70GB1095—79的含义是_ A型平键宽度b=20mm，长度L=70mm _。．键B18*50 的含义是_ B 型长度50mm _。 普通平键的三种形式为_ A B C。 键联接的主要用途是：周向固定，键“12X50”的含义是传递运动和转矩。紧键联接与 松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有摩擦力。

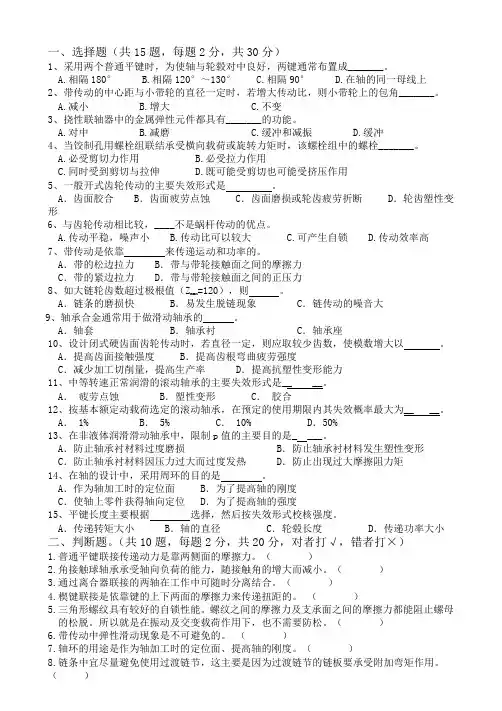

机械设计基础练习题A 一、选择题 1. 非周期性速度波动。 A. 用飞轮调节 B. 用调速器调节 C. 不需要调节 D. 用飞轮和调速器双重调节 2. 渐开线标准齿轮的根切现象，发生在。 A. 模数较大时 B. 模数较小时 C. 齿数较少时 D. 齿数较多时 3. 标准斜齿圆柱齿轮传动中，查取齿形系数Y F数值时，应按。 A. 法面模数m n B. 齿宽b C. 实际齿数Z D. 当量齿数Z v 4.带传动的打滑现象首先发生在。 A．大带轮上 B．小带轮上 C．主动轮上 D．从动轮上 5. 带传动在工作时产生弹性滑动，是由于。 A. 包角α1太小 B. 初拉力F0太小 C. 紧边与松边拉力不等 D. 传动过载 6. 在一定转速下、要减轻滚子链传动的不均匀性和动载荷，应该。 A. 增大节距P和增加齿数Z1 B. 增大节距P和减小齿数Z1 C. 减小节距P和减小齿数Z1 D. 减小节距P和增加齿数Z1 7. 转轴弯曲应力σb的应力循环特性为。 A. r=－1 B. r=0 C. r= +1 D. －1 机械设计基础期中考试题目 题1已知图示六杆机构，原动件AB作等速回转。试用作图法确： （1）滑块5的冲程H； （2）滑块5往返行程的平均速度是否相同？行程速度变化系数K值； （3）滑块处机构的最小传动角γmin 答案 （1）H=μl· F1F2=34mm （2）不相等，K=（180°+42°）/（180°-42°）=1.61 （3）γmin=69° 题2图示偏心圆盘凸轮机构中，已知圆盘凸轮以ω=2rad/s转动，转向为顺时针方向，圆 盘半径R=50mm；当凸轮由图示位置转过90°时，从动件的速度为ν=50mm/s。试求：（1）凸轮的偏心距e；（2）凸轮转过90°时，凸轮机构的压力角αk ；（3）凸轮转过90°时，从动件的位移hk；（4）从动件的行程h。 答案 (1)凸轮偏心距。利用速度瞬心，几何中心O即为速度瞬心p，可得ν=eω，求得e=25mm。（2）凸轮转过90°时，从动件在K点接触，其压力角为αk。 e/sinαk =R/sinθ； 当θ=90°时，αk达到最大值。 αk=arcsin(e/R)=30° （3）凸轮转过90°时，从动件的位移为h K。 （4）从动件在F点接触时为最大位移，即行程为h，此时αF=0。 题3 凸轮为偏心轮如图，已知参数R=30mm，loA=10mm，e=15mm，rT=5mm，E，F 为凸轮与滚子的两个接触点。求 （1）画出凸轮轮廓线（理论轮廓线），求基园r0；（2）E点接触时从动件的压力角αE；(3) 从E到F接触凸轮所转过的角度φ；（4）由E点接触到F点接触从动件的位移S；(5）找出最大αmax的位置。 答案 题4图示锥齿轮组成的差速器。已知Z1=48，Z2=42，Z2’=18，Z3=21，n1=100r/min，n3=80r/min，转向如图所示。求nH 1 2 2' 3 H 答案 A卷 一、简答与名词解释(每题5分，共70分) 1. 简述机构与机器的异同及其相互关系 答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。相互关系：机器一般由一个或若干个机构组合而成。 2. 简述“机械运动”的基本含义 答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。 3. 机构中的运动副具有哪些必要条件？ 答. 三个条件：①两个构件；②直接接触；③相对运动。 4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？ 答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。平面自由构件的自由度为3。 5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？ 答. 机构具有确定运动条件：自由度＝原动件数目。原动件数目<自由度，构件运动不确定；原动件数目>自由度，机构无法运动甚至构件破坏。 6. 铰链四杆机构有哪几种基本型式？ 答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。 7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？ 答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之 锐角；传动角γ：压力角的余角。α＋γ≡900 。压力角（传动角）越小（越大）， 机构传力性能越好。偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置 8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？ A 卷 一、简答与名词解释(每题5分，共70分) 1. 简述机构与机器的异同及其相互关系 答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。相互关系：机器一般由一个或若干个机构组合而成。 2. 简述“机械运动”的基本含义 答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。 3. 机构中的运动副具有哪些必要条件？ 答. 三个条件：①两个构件；②直接接触；③相对运动。 4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？ 答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。平面自由构件的自由度为3。 5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？ 答. 机构具有确定运动条件：自由度＝原动件数目。原动件数目<自由度，构件运动不确定；原动件数目>自由度，机构无法运动甚至构件破坏。 6. 铰链四杆机构有哪几种基本型式？ 答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。 7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角min γ发生在什么位置？ 答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角。α＋γ≡900。压力角（传动角）越小（越大），机构传力性能越好。偏置曲柄滑块机构的最小传动角γmin 发生在曲柄与滑块移动导路垂直的位置 8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？ 答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚子半径r T 相等时：ρ=r T ，凸轮实际轮廓变尖（实际轮廓曲率半径ρ’=0）。在机构运动过程中，该处轮廓易磨损变形，导致从动件运动规律失真。增大凸轮轮廓半径或限制滚子半径均有利于避免实际轮廓变尖现象的发生。 9. 渐开线齿廓啮合有哪些主要特点？ 答. ①传动比恒定；②实际中心距略有改变时，传动比仍保持不变（中心距可分性）；③啮合过程中，相啮合齿廓间正压力方向始终不变（有利于传动平稳性）。 10. 试说明齿轮的分度圆与节圆、压力角与啮合角之间的区别，什么情况下会相等（重合）？ 答. 分度圆：模数和压力角均取标准值得圆定义为齿轮分度圆；每个齿轮均有一个分度圆；节圆：一对齿轮啮合时、两个相切并相对作纯滚动的圆定义为节圆。只有当一对齿轮啮合时节圆才存在。 压力角：指分度圆上的标准压力角（常取200 ）；啮合角：一对齿轮啮合时，节圆上 一. 已知V 带传动中，最大传递功率P =8kW ，带的速度 v =10m/s ，若紧边拉力F 1为松边拉力F 2的2倍，此时小带轮上 包角?1=120?，求：（1）有效拉力F e ；（2）紧边拉力F 1；（3） 当量摩擦系数f ˊ。 解:有效拉力F e =1000P /v =1000×8/10=800 N (2分) 又知:F 1-F 2= F e ,F 1=2F 2 则紧边拉力 F 1=2 F e =1600 N (2分) 根据欧拉公式 得当量摩擦系数f ?=ln(F 1/F 2)/α=ln2/(3.14×120/180) =0.693/2.0933=0.331 (2分) 二.（正确在括号内写“T ”，错误在括号内写“F ”） 1．双螺母防松结构中，如两螺母厚度不同，应先安装薄螺母，后安装厚螺母。（T ） 2．滚动轴承的轴向系数Y 值越大，其承受轴向能力越大。（ F ） 3．减速器的齿轮和滚动轴承可以采用不同的润滑剂。（T ） 4．设计蜗杆传动时，为了提高传动效率，可以增加蜗杆的头数。（ T ） 5．失效就是零件断裂了。（F ） 6．十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。 （F ） 7．两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。 （T ） 8．在计算转轴的强度时，安全系数法比当量弯矩法更精确。 （T ） 9．相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。 （ F ） 10．闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校核齿根弯曲 疲劳强度。 （ F ） 11．由于链传动不需要张紧力，故作用在轴上的载荷较小。 （T ） 12．正是由于过载时产生“弹性滑动”，故带传动对传动系统具有保护作用。 （ F ） 13．楔键只能用于单向传动，双向传动时，必须采用两个楔键。 （ F ） 14．性能等级为6.6级的螺栓，其屈服点s σ＝600MPa 。 （ F ） 15．机械零件的计算分为设计计算和校核计算，两种计算的目的都是为了防止机械零件在正常使用期限内发生失效。 （ T ） 16．速比公式i 12=n 1/n 2=Z 2/Z 1不论对齿轮传动还是蜗杆传动都成立。 （T ） f e F F α=2 1 淄博市技师学院2016 —2017学年第二学期期末考试机械工程系2016级技师班《机械设计基础》试卷（闭卷） 考试时间：60分钟 一、填空题（每空1分，共20分） 1、一般开式齿轮传动的主要失效形式是弯曲疲劳和齿面磨损。 2、开式齿轮的设计准则是按齿根弯曲疲劳强度计算。 3、高速重载齿轮传动，当润滑不良时，最可能出现的失效形式是齿面胶合。 4、直尺锥齿轮强度计算时，应以大端当量为计算依据。 5、斜齿轮的当量齿轮是指假想圆柱的直齿轮。 6、啮合弧与齿距之比称为重合度，用。 7、渐开线直齿圆柱齿轮的正确啮合条件是两齿轮的模数和压力角分别相等。 - 8、渐开线齿轮按原理可分为成形法和范成法两类。 9、齿轮的常见失效形式有齿面点蚀、轮齿折断、齿面胶合、齿面磨损和齿面塑性变形。 10、渐开线蜗杆适用于高转速、大功率和要求精密的多头螺杆传动。 二、选择题（每题2分，共20分） 1、用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时，刀具的中心与齿轮的分度圆。 A.相切 B.相割 C.分离 2、一对渐开线圆柱齿轮的齿数少于17时，可采用的办法来避免根切。 A.正变位 B.负变位 C.减少切削深度 3、增加斜齿轮传动的螺旋角，将引起。 A.重合度减小，轴向力增加 B.重合度减小，轴向力减小 C. 重合度增加，轴向力增大 《 4、一对渐开线齿轮啮合传动时，两齿廓间。 A.保持纯滚动 B.各处均有相对滑动 C.除节点外各处均有相对滑动 5、齿轮采用渗碳淬火处理方法，则齿轮材料只可能是。 钢 6、一对标准直齿圆柱齿轮，若Z1 =18，Z2 =72，则这对齿轮的弯曲应力。 A.σF1 >σF2 B.σF1 =σF2 C.σF1 <σF2 7、齿面硬度为56 62HRC的合金钢齿轮的加工工艺过程。 A.齿坯加工—淬火—磨齿—滚齿 B.齿坯加工—淬火—滚齿—磨齿 C. 齿坯加工—淬火—滚齿—磨齿 8、对于齿面硬度≤350HBS的齿轮传动，当大小齿轮均采用45钢，一般采取的热处理方式为。 % A.小齿轮淬火大齿轮调质 B.小齿轮淬火大齿轮正火 C.小齿轮正火，大齿轮调质 9、渐开线齿轮的齿廓曲线形状取决于。 A.分度圆 B.基圆 C.节圆 10、滚动轴承的主要失效形式是。 A.疲劳点蚀 B.磨损和塑性变形 C.疲劳点蚀和塑性变形 三、判断题（每题2分，共20分） 1、（N ）基圆内存在渐开线。 2、（）与标准齿轮相比，负变位齿轮的齿根厚度及齿顶高减小，抗弯曲能力下降。 3、（N ）渐开线蜗杆齿轮传动适用于高转速、大功率和要求精密的单头蜗杆传动。 4、（Y ）闭式蜗杆齿轮传动中，蜗轮齿多发生齿面胶合或点蚀而失效。 & 5、（N ）渐开线的形状取决于分度圆的大小。 《机械设计基础》课程试题库 一、填空题 1.在铰链四杆机构中，双曲柄机构的最短杆与最长杆长度之和小于等于其余两杆长度之和。 2.确定凸轮基圆半径的原则是在保证αmax≤ [ α ]条件下，选择尽可能小的基圆半径。 3.一对齿轮传动中，大、小齿轮的齿根最大弯曲应力通常是不等的。 4.在设计 V 带传动时， V 带的型号是根据计算功率和小带轮转速选取的。 5.对于两级斜齿圆柱齿轮传动，应使中间轴上的两个斜齿轮的旋向相同。 6.滚动轴承主要失效形式是疲劳点蚀和塑性变形。 7.在蜗杆传动中，一般蜗杆头数取Z1= 1、 2、4，蜗杆头数越少，自锁性越好。 8.普通螺纹联接承受横向外载荷时，依靠接合面间的摩擦承载，螺栓本身受预紧力 ___作用，可能的失效形式为断裂。 9.平键联接中，两侧面是工作面，楔形键联接中，上下面是工作面。 10.对于闭式软齿面齿轮传动，主要按接触强度进行设计，而按弯曲强度进行校核。 11.蜗杆传动发热计算的目的是防止温升过高而产生齿面胶合失效。 12.带传动中，带上受的三种应力是拉应力，弯曲应力和离心拉应力。最大应力发生 在带的紧边开始绕上小带轮处。 13.链轮的转速高，节距大，齿数少，则链传动的动载荷就越大。 14.轴上的键槽通常采用铣削加工方法获得。 15.联轴器和离合器均可联接两轴，传递扭矩，两者的区别是前者在运动中不能分离，后者可以 随时分离。 16.验算非液体摩擦滑动轴承的pv 值是为了防止轴承过热而发生胶合；验算轴承速度v 是为了 防止轴承加速磨损或产生巨大热量。普通三角形螺纹的牙型角为___60__度。17.紧螺栓联接按拉伸强度计算时，考虑到拉伸应力和扭转切应力复合作用，应将拉抻 载荷增大至 ___1.3____ 倍。 18.受轴向工作载荷的紧螺栓联接，设螺栓刚度 C1 远远小于被联接件的刚度 C2，则不论 工作载荷 F 是否变化，螺栓中的总拉力F2接近 ___预紧力 _____。 19.带传动中，带的弹性滑动是带传动的 _____固有 ______特性，是_不可 ______避免的。 20.带传动的最大有效圆周力随着初拉力、包角、摩擦系数的增大而增大。 21.若齿轮传动的传动比、中心距和齿宽不变，增加两轮的齿数和，则弯曲强度____减 小_____，接触强度 ______不变 _________。 22. 齿轮传动(大、小齿轮分度圆直径分别为d2、d1 ) 传动比表达式为 __i= d2/ d1____。蜗 杆传动（蜗杆分度圆直径d1，蜗杆分度圆柱导程角，蜗轮分度圆直径 d2）传动比表达式为 _______d2/ d1tg___________。 一、计算图所示振动式输送机的自由度。 解：原动构件1绕A 轴转动、通过相互铰接的运动构件2、3、4带动滑块5作往复直线移动。构件2、3和4在C 处构成复合铰链。此机构共有5个运动构件、6个转动副、1个移动副，即n ＝5，l p ＝7，h p ＝0。则该机构的自由度为 F =h l p p n --23=07253-?-?=1 二、在图所示的铰链四杆机构中，设分别以a 、b 、c 、d 表示机构中各构件的长度，且设a ＜d 。如 果构件AB 为曲柄，则AB 能绕轴A 相对机架作整周转动。为此构件AB 能占据与构件AD 拉直共线 和重叠共线的两个位置B A '及B A ''。由图可见，为了使构件AB 能够转至位置B A '，显然各构件的长 度关系应满足 c b d a +≤+ （3-1） 为了使构件 AB 能够转至位置B A ''，各构件的长度关系应满足 c a d b +-≤)(或b a d c +-≤)( 即c d b a +≤+ （3-2） 或b d c a +≤+ （3-3） 将式(3-1)、(3-2)、(3-3)分别两两相加，则得 c a ≤ b a ≤ d a ≤ 同理，当设a ＞d 时，亦可得出 c b a d +≤+ b a b d +≤+ b a c d +≤+ 得c d ≤b d ≤a d ≤ 分析以上诸式，即可得出铰链四杆机构有曲柄的条件为： （1）连架杆和机架中必有一杆是最短杆。 （2）最短杆与最长杆长度之和不大于其他两杆长度之和。 上述两个条件必须同时满足，否则机构中便不可能存在曲柄，因而只能是双摇杆机构。 通常可用以下方法来判别铰链四杆机构的基本类型： （1）若机构满足杆长之和条件，则： ① 以最短杆为机架时，可得双曲柄机构。 《机械设计基础》 一、选择题： 1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压力角应为 （）度。 a）20 b）30 c）60 d）90 2. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶高系数为（），顶隙系 数为（）。 a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.25 3. 渐开线直齿圆柱齿轮的正确啮合条件是（） a）模数相等 b）压力角相等 c）模数和压力角分别相等且为标准值 d）a，b，c都 不对 4.用齿条形刀具加工标准直齿圆柱齿轮,当压力角为20°,齿顶系数为 1时,不根切的最少齿数是多少?（） a） 15 b）16 c） 17 d）18 5.平面机构自由度的计算公式为（）。 a）3n-2P L-P H b）3n- P L- P H c）2n- P L -P H d）n- P L- P H 6. 构件是机构的基本（）单元。 a）运动b）制造c）联结d）a）b）c）都不对 7.平面四杆机构的压力角和传动角的关系为（）。 a）互为余角 b）互为补角 c）a，b都可能 d）a，b都不可能 8. 带传动的最大应力发生在（）。 a)紧边与小轮的切点 b)紧边 c)松边 d)松边与小轮的切点 9.V带的截面形状为（）。 a）V形 b）梯形 c）圆形 d）矩形 10.用范成法切制齿轮时，只要两齿轮（），就可以用同一把滚刀。 a) 模数相等b）压力角相等c)模数和压力角分别相等d)齿数相等 二、填空题： 1．闭式硬齿面齿轮传动常按强度设计，然后校核 强度。 2．预紧后受轴向变载荷的螺纹联接，为提高联接的疲劳强度，应尽量减小的刚度，以及提高的高度。 3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。 4．直齿圆锥齿轮传动的强度计算方法是以的当量圆柱齿轮为计算基础的。 5．阿基米德蜗杆与蜗轮正确啮合的条件是。 6._______是机器与机构的统称。 7.包角是指带与带轮接触弧所对的圆心角。对于平带传动，一般要求包角 α≥________；对于V带传动，一般要求包角α≥________。 8.凸轮基圆半径是从到的最短距离。 9.凸轮机构从动件的两种常用运动规律中，________________运动有刚性 冲击，这是因为其____________有突变,________________运动有柔性冲击，这是因为其____________有突变。 三、简答题：本大题共4题，每题6分，共24分。 1.影响带传动中摩擦力大小的主要因素是什么？ 2.试给出三种平面连杆机构演化的方法。 3.简述配合螺栓联接（绞制孔用）传递横向载荷的工作原理？ 4.零件和构件的区别是什么？ 、计算题：本大题共3个小题，共26分 2.图示铰链四杆机构，试问：当以杆AD为机架时，称为何种机构？（8分） 《机械设计基础》答案 一、填空（每空1分，共20分） 1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。 2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮。 3、 V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。 4、齿轮的加工方法很多，按其加工原理的不同，可分为范成法和仿形法。 5、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a 为机架，则该四杆机构为双曲柄机构。 6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。 7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为__拉断。 二、单项选择题（每个选项0.5分，共20分） （）1、一对齿轮啮合时 , 两齿轮的 C 始终相切。 (A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆 （）2、一般来说， A 更能承受冲击，但不太适合于较高的转速下工作。 (A) 滚子轴承 (B) 球轴承 (C) 向心轴承 (D) 推力轴承 （）3、四杆机构处于死点时，其传动角γ为A 。 （A）0°（B）90°（C）γ>90°（D）0°<γ<90° （）4、一个齿轮上的圆有 B 。 （A）齿顶圆和齿根圆（B）齿顶圆，分度圆，基圆和齿根圆 （C）齿顶圆，分度圆，基圆，节圆，齿根圆（D）分度圆，基圆和齿根圆 （）5、如图所示低碳钢的σ－ε曲线，，根据变形发生的特点，在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。 （A）oab （B）bc （C）cd （D）de （）6、力是具有大小和方向的物理量，所以力是 d 。 （A）刚体（B）数量（C）变形体（D）矢量 （）7、当两轴距离较远，且要求传动比准确，宜采 用。 (A) 带传动 (B)一对齿轮传动 (C) 轮系传动（D）螺纹传动 （）8、在齿轮运转时，若至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动，则轮系称为 A 。 (A) 行星齿轮系 (B) 定轴齿轮系 (C)定轴线轮系（D）太阳齿轮系 （）9、螺纹的a 被称为公称直径。 (A) 大径 (B)小径 (C) 中径（D）半径 （）10、一对能满足齿廓啮合基本定律的齿廓曲线称 为 D 。 (A) 齿轮线 (B) 齿廓线 (C)渐开线（D）共轭齿廓 （ B ）11、在摩擦带传动中是带传动不能保证准确传动比的原因，并且是不可避免的。 (A) 带的打滑 (B) 带的弹性滑动 (C) 带的老化（D）带的磨损 （ D）12、金属抵抗变形的能力，称为(D) 。 (A) 硬度 (B)塑性 (C)强度（D）刚度 （ B）13、凸轮轮廓与从动件之间的可动连接是 B。 （A）转动副(B) 高副 (C) 移动副（D）可能是高副也可能是低副 （）14、最常用的传动螺纹类型是 c 。 （A）普通螺纹(B) 矩形螺纹(C) 梯形螺纹（D）锯齿形螺纹 （）15、与作用点无关的矢量是 c 。 （A）作用力(B) 力矩 (C) 力偶（D）力偶矩 （）16、有两杆，一为圆截面，一为正方形截面，若两杆材料，横截面积及所受载荷相同，长度不同，则两杆的 c 不同。 1.一队外啮合齿轮标准直齿圆柱挂齿轮传动，测得其中心距为160mm.两齿轮的齿数分 别为Z 1=20，Z 2 =44，求两齿轮的主要几何尺寸。 2.设计一铰链四杆机构，已知其摇杆CD的长度为50mm，行程速比系数K=1.3。 3.有一对标准直齿圆柱齿轮，m=2mm，α=200，Z=25，Z 2=50，求（1）如果n 1 =960r/min， n 2 =？（2）中心距a=？（3）齿距p=？ 4.一对标准直齿圆柱齿轮传动，已知两齿轮齿数分别为40和80，并且测得小齿轮的齿顶圆直径为420mm，求两齿轮的主要几何尺寸。 5.某传动装置中有一对渐开线。标准直齿圆柱齿轮（正常齿），大齿轮已损坏，小齿 轮的齿数zz 1=24，齿顶圆直径d a1 =78mm, 中心距a=135mm, 试计算大齿轮的主要几何尺 寸及这对齿轮的传动比。 6.图示轮系中，已知1轮转向n1如图示。各轮齿数为：Z1=20，Z2=40，Z3= 15，Z4=60，Z5=Z6= 18，Z7=1（左旋蜗杆），Z8 =40，Z9 =20 。若n1 =1000 r/min ，齿轮9的模数m =3 mm，试求齿条10的速度v10 及其移动方向（可在图中用箭头标出）。 7.已知轮1转速n1 =140 r/min，Z1=40， Z 2 =20。求： （1）轮3齿数 Z3； （2）当n3 = -40 r/min时，系杆H的转速 n H 的大小及方向； （3）当n H= 0 时齿轮3的转速n3。 8.一轴由一对7211AC的轴承支承，F r1=3300N, F r2 =1000N, F x =900N, 如图。试求两轴 承的当量动载荷P。(S=0.68Fr e=0.68 X=0.41,Y=0.87) 9．已知一对正确安装的标准渐开线正常齿轮的ɑ=200，m=4mm，传动比i 12 =3，中心距 a=144mm。试求两齿轮的齿数、分度圆半径、齿顶圆半径、齿根圆半径。 10.设计一铰链四杆机构。已知摇杆CD的长度为75mm,行程速比系数K=1.5,机架长度为100mm,摇杆的一个极限位置与机架的夹角为450。 11.设计一对心直动滚子从动件盘形凸轮。已知凸轮基圆半径r b =40mm,滚子半径r=10mm,凸轮顺时针回转，从动件以等速运动规律上升，升程为32mm，对应凸轮推程角为120°；凸轮继续转过60°，从动件不动，凸轮转过剩余角度时，从动件等速返回。 12.已知轮系中各齿轮的齿数分别为Z 1=20、Z 2 =18、 Z 3 =56。求传动比i 1H 。 13.图示轮系，已知Z 1=30，Z 2 =20，Z 2 `=30，`Z 3 =74，且已知n 1 =100转/分。试求n H 。 2．轴的强度计算 弯扭合成强度条件： W T M W M ca ca 22)(ασ+==≤1][-b σ MPa α是根据扭剪应力的变化性质而定的应力校正系数。用来考虑扭矩T 产生的扭剪应力τ 与弯距M 产生的弯曲应力b σ的性质不同。 对轴受转矩的变化规律未知时，一般将τ按脉动循环变应力处理。 疲劳强度安全系数的强度条件： 22τσστ S S S S S ca += ≥ [ S ] 如同一截面有几个应力集中源，则取其中最大的一个应力集中系数用于计算该截面的疲劳强度。 例11-3 例11-3图1为轴上零件的两种布置方案，功率由齿轮A 输入，齿轮1输出扭矩T 1，齿轮2输出扭矩T 2，且T 1＞T 2。试比较两种布置方案各段轴所受的扭矩是否相同? a b 例11-3 图1 答：各轴段所受转矩不同，如例11-3图2所示。方案a ：T max = T 1，方案b ：T max = T 1+ T 2 。 a b 例11-3 图2 11-31．分析图a ）所示传动装置中各轴所受的载荷（轴的自重不计），并说明各轴的类型。若将卷筒结构改为图b ）、c ）所示，分析其卷筒轴的类型。 题11-31图 11-32．图示带式输送机有两种传动方案，若工作情况相同，传递功率一样，试分析比较： 1．按方案a ）设计的单级齿轮减速器，如果改用方案b ），减速器的哪根轴的强度要重新验算？为什么？ 2．若方案a ）中的V 带传动和方案b ）中的开式齿轮传动的传动比相等，两方案中电动机轴所受的载荷是否相同？为什么。 a ） b ） 题11-32图 11-33．一单向转动的转轴，危险剖面上所受的载荷为水平面弯矩M H = 4×105 Nmm ，垂直面弯矩M V = 1×105 Nmm ，转矩T = 6×105 Nmm ，轴的直径d =50 mm ，试求： 1．危险剖面上的的合成弯矩M 、计算弯矩M ca 和计算应力ca σ。 2.危险剖面上弯曲应力和剪应力的应力幅和平均应力：a σ、m σ、m τ、a τ。 11-34 指出图中轴系的结构错误，并改正。 题11-34 图1 11-31 答题要点： Ⅰ轴：只受转矩，为传动轴； Ⅱ轴：除受转矩外，因齿轮上有径向力、圆周力等，还受弯矩，是转轴； Ⅲ轴：不受转矩，只受弯矩，是转动心轴； Ⅳ轴：转矩由卷筒承受，轴不受转矩，只受弯矩，是转动心轴； 卷筒结构改为图b ，Ⅴ轴仍不受转矩，只受弯矩，轴不转动，是固定心轴； 卷筒结构改为图c ，Ⅵ轴除了受弯矩外，在齿轮和卷筒之间轴受转矩，是转轴； 11-32 答题要点： 二、填空题 16．槽轮机构的主要参数是 和 。 17．机械速度的波动可分为 和 两类。 18．轴向尺寸较大的回转件，应进行 平衡，平衡时要选择 个回转平面。 19．当一对齿轮的材料、齿数比一定时，影响齿面接触强度的几何尺寸参数主要是 和 。 20．直齿圆柱齿轮作接触强度计算时，取 处的接触应力为计算依据，其载荷由 对轮齿承担。 21．蜗杆传动作接触强度计算时，铝铁青铜ZCuAl10Fe 3制作的蜗轮，承载能力取决于抗 能力；锡青铜ZCuSn10P 1制作的蜗轮，承载能力取决于抗 能力。 22．若带传动的初拉力一定，增大 和 都可提高带传动的极限摩擦力。 23．滚子链传动中，链的 链速是常数，而其 链速是变化的。 24．轴如按受载性质区分，主要受 的轴为心轴，主要受 的轴为传动轴。 25．非液体摩擦滑动轴承进行工作能力计算时，为了防止过度磨损，必须使 ； 而为了防止过热必须使 。 16．槽数z 拨盘圆销数K 17. 周期性 非周期性 18．动 两 19. 分度圆直径d 1（或中心距a ） 齿宽b 20. 节点 一 21. 胶合 点蚀22．包角1α 摩擦系数 23. 平均 瞬时 24．弯矩 扭矩 25. [][]υυp p p p ≤≤ 三、分析题 26． 图1所示链铰四杆机构中，各构件的长度为a =250mm,b =650mm, C =450mm,d =550mm 。 试问：该机构是哪种铰链四杆机构，并说明理由。 图1 最短杆与最长杆长度之和（250+650）小于其余两杆长度之和（450+550），满足存在曲柄的 必要条件，且最短杆为连架杆。 故该铰链四杆机构为曲柄摇杆机构。 27． 图2所示展开式二级斜齿圆柱齿轮传动，I 轴为输入轴，已知小齿轮1的转向n 1和齿 机械设计基础试题库 一、判断(每题一分) 1、一部机器可以只含有一个机构，也可以由数个机构组成。……（√） 2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。（×） 4、机构是具有确定相对运动的构件组合。………………………………（√） 5、构件可以由一个零件组成，也可以由几个零件组成。………………（√） 6、整体式连杆是最小的制造单元，所以它是零件而不是构件。……（×） 7、连杆是一个构件，也是一个零件。………………………（√） 8、减速器中的轴、齿轮、箱体都是通用零件。………………………………（×） 二、选择(每题一分) 1、组成机器的运动单元体是什么（ B ） A．机构 B．构件 C．部件 D．零件 2、机器与机构的本质区别是什么（ A ） A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成 C．各构件间能否产生相对运动 D．两者没有区别 3、下列哪一点是构件概念的正确表述（ D ） A．构件是机器零件组合而成的。 B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元 4、下列实物中，哪一种属于专用零件（ B ） A．钉 B．起重吊钩 C．螺母 D．键 5、以下不属于机器的工作部分的是（ D ） A．数控机床的刀架 B．工业机器人的手臂 C．汽车的轮子 D．空气压缩机 三、填空(每空一分) 1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。车床上的主轴属于（执行）部分。 2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。 3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。 4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。 5.机器或机构各部分之间应具有_相对__运动。机器工作时，都能完成有用的__机械功___或实现转换__能量___。 2 平面机构 一、填空题(每空一分) 2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。 3.机构具有确定的相对运动条件是原动件数等于机构的自由度。 4.在平面机构中若引入一个高副将引入___1__个约束，而引入一个低副将引入_2___个约束，构件数、约束数与机构自由度的关系是F=3n-2Pl-Ph 。 5.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为2，至少为 1 。 6.在平面机构中，具有两个约束的运动副是低副，具有一个约束的运动副是 高副。 7.计算平面机构自由度的公式为F= F=3n-2Pl-Ph ，应用此公式时应注意判断：A. 复合铰链，B. 局部自由度，C. 虚约束。 二、选择题(每空一分) 1.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 B 。 A. 0 B. 1 C. 2 2.在机构中原动件数目 B 机构自由度时，该机构具有确定的运动。 A. 小于 B. 等于 C. 大于。 机械设计基础典型试题二 一、选择题（每小题2分总分２０分） 1. 机构具有确定运动的条件是原动构件数 ( ) 机构的自由度数。 A.多于 B. 等于 C. 少于 2. 凸轮机构在从动杆运动规律不变情况下，若缩小凸轮基园半径，则压力角 ( ) 。 A. 减小 B. 不变 C. 增大 3. 在铰链四杆机构中，有可能出现死点的机构是 ( ) 机构。 A. 双曲柄 B. 双摇杆 C. 曲柄摇杆 4. 一标准直齿圆柱齿轮传动，如果安装时中心距A＞，其传动比i ( ) 。 A. 增大 B. 不变 C. 减小 5. 蜗杆传动效率较低，为了提高其效率，在一定的限度内可以采用较大的 ( ) 。 A. 模数 B. 蜗杆螺旋线升角 C. 蜗杆直径系数 D. 蜗杆头数 6. 当两个被联接件之一太厚，不宜制成通孔，且联接需要经常拆装时，适宜采用 ( ) 联接。 A. 螺栓 B. 螺钉 C. 双头螺柱 7. 带传动工作时产生弹性滑动的主要原因是 ( ) 。 A. 带的预拉力不够 B. 带的紧边和松边拉力不等 C. 带和轮之间的摩擦力不够 8. 有A、B两对齿轮传动，A对齿轮的齿宽系数比B对齿轮大，其它条件相同，则其齿向载荷分布不均 的程度 ( ) 。 A. A对小 B. B对小 C. A、B对相同 9. 凸缘联轴器和弹性圈柱销联轴器的型号是按 ( ) 确定的。 A. 许用应力 B. 许算转矩 C. 许用功率 10. 一根转轴采用一对滚动轴承支承，其承受载荷为径向力和较大的轴向力，并且有冲击、振动较 大。因此宜选择 ( ) 。 A. 深沟球轴承 B. 角接触球轴承 C. 圆锥滚子轴承 二、填空题（每小题 2分） 1. 两构件通过 ( ) 或 ( ) 接触组成的运动副称为高副；通过 ( ) 接触组成的运动副称为低 副。 2. 齿轮在轴上的周向固定，通常是采用 ( ) 联接，其截面尺寸是根据 ( ) 查取标准而确定的. 3. 一对标准斜齿圆柱齿轮正确啮合的条件是 ( ) 。 4. 软齿面的闭式齿轮传动的设计准则是 ( ) 。 5. 链传动的主要失效形式是，设计时从 ( ) 图中选择链条的链号。 6. 带传动工作时，带中的应力有 ( ) 、 ( ) 和 ( ) ，其中最大应力发生在 ( )处。 7. 蜗杆作主动件的蜗杆传动可以具有自锁作用，其含义是 ( ) ，实现自锁的条件是( )。 8. 转轴的设计步骤一般是先按 ( ) 粗略计算 d min ，然后进行 ( ) ，最后选择危险截面按 ( )校核计算。 9. 滑动轴承润滑作用是减少 ( ) ，提高 ( ) ，轴瓦的油槽应该开在 ( ) 载荷的部位. 10. 6313 轴承，其类型是 ( ) 轴承， ( ) 系列，内径 ( ) mm ， ( ) 级精度。 机械设计基础题库及答案 一、判断题 1、悬挂的小球静止不动就是因为小球对绳向下的重力与绳对小球向上的拉力相互抵消的缘故。(×) 2、作用于刚体上莫点的力,作用点沿其作用线移动后,其对刚体的作用效果改变了。(√) 3、力偶无合力。(√) 4、铰链四杆机构都有摇杆这个构件。(×) 5、在实际生产中,机构的“死点”位置对工作都就是不利的,处处都要考虑克服。(×) 6、衡量铸铁材料强度的指标就是强度极限。(√) 7、由渐开线的形成过程可知,基圆内无渐开线。(√) 8、若齿轮连续传动,其重合度要大于或等于1。(√) 9、蜗杆传动一般用于大速比的场合。(√) 10、压入法一般只适用于配合尺寸与过盈量都较小的联接。(√) 11、三角形螺纹具有较好的自锁性能,螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。所以就就是在振动及交变载荷作用下,也不需要防松。(×) 12、机器就是由机构组合而成的,机构的组合一定就就是机器。(√) 13、作用于刚体上某点的力,作用点沿其作业线移动后,不改变原力对刚体的作业效果。(√) 14、组成移动副的两构件之间的接触形式,只有平面接触。(√) 15、在平面四杆机构中,连杆与曲柄就是同时存在的,即有连杆就必有曲柄。(×) 16、曲柄滑块机构滑块为主动件时,有死点位置。(√) 17、塑性材料的失效主要为断裂失效。(×) 18、分度圆就是计量齿轮各部分尺寸的基准。(√) 19、斜齿轮不产生根切的最少齿轮大于直齿轮。(√) 20、差动轮系的自由度为2。(×) 21、带传动中打滑现象就是不可避免的。(√) 22、一个平键联接能传递的最大扭矩为T,则安装一对平键能传递的最大扭矩为2T。(×) 二、单项选择题 1、两个构件之间以线或点接触形成的运动副,称为(B) A、低副 B、高副 C、转动副 D、移动副 2、下图所示的平面四杆机构中,各杆长度分别为 a=25mm,b=90mm,c=75mm,d=100mm、若杆BC就是机构的主动件,CD 为机架机构就是(C) 1．有一标准渐开线直齿圆柱齿轮，已知：m=4，齿顶圆直径da=88， 试求：(1)齿数Z=？（2）分度圆直径d=？（3）齿全高h=？（4）基圆直径db=？ 解：(1)由(2)a d m z =+得88=4（z+2）；z=20 (2)d=mz=4×20=80 (3)h=2.25m=2.25×4=9 （4）d b =mzcos α=4×20cos20=75.2 2.已知一对外啮合渐开线标准直齿圆柱齿轮的标准中心距a=200mm ，齿数Z 1=20，Z 2=80，齿顶高系数ha* =1，压力角=20° 。试求这对齿轮的模数m ，传动比i 12，节圆直径及啮合角。 解： 1222*200 4()2080 a m z z = ==++ 节圆直径=分度圆直径 d 1=mz 1=4×20=80mm d 2=mz 2=4×80=320mm mm 3.某标准直齿圆柱齿轮，已知齿距p =12.56mm ，齿数z =20，正常齿制。求该齿轮的分度圆直径d 、齿顶圆直径d a 、、齿根圆直径d f 、基圆直径d b 、、齿高h 及齿厚s 。(cos20o≈0.94) 解答： p ＝12.56 mm ，m =4 mm; 分度圆直径d =m ·z =4×20=80 mm; 基圆直径d b =d ·cos20o=75.2 mm; 齿顶圆直径d a =m ·(Z +2h a *)=88 mm; 齿根圆直径d f = m ·(Z －2h a *－2c*)=70 mm; 齿高h= m ·(2h a *+c*) =9 mm; 齿厚s=6.28mm 已知一对外啮合标准直齿圆柱齿轮传动的标准中心距a=108mm,传动比i 12=3,小齿轮齿数Z 1=18。试确定大齿轮的齿数Z 2、齿轮的模数m 和两轮的分度圆直径。 ()212z z m a +=420801212=== z z i 20==压力角啮合角机械设计基础期中考试答案
