目录
一、数控车床加工工艺
1.1数控车床加工工艺特点 (2)
1.2数控车床加工工艺容 (2)
二、图纸的分析及工艺处理
2.1 工艺分析 (2)
2.2 工艺处理 (3)
2.3 选择设备 (3)
2.4 确定零件的定位基准和装夹方式 (3)
2.5确定加工顺序及进给路线 (3)
2.6刀具选择 (3)
2.7切削用量选择 (4)
2.8数控车零件程序清单 (7)
2.9数控仿真截图 (8)
三、数控铣床加工工艺
3.1 零件图工艺分析 (9)
3.2确定装夹方案 (10)
3.3确定加工顺序 (10)
3.4刀具选择 (10)
3.5 切削用量选择 (13)
四、主要加工程序
4.1 确定编程原点 (13)
4.2 机床的选择 (14)
4.3 数控铣XKG-028零件程序清单 (14)
4.4 数控仿真截图 (18)
五、设计总结 (19)
六、参考文献 (20)
一、数控车床加工工艺
1.1、数控车床加工的工艺特点
数控车床加工与普通车床加工在许多方面遵循的原则基本上是一致的。但数控车床加工自动化程度高，控制功能强，设备费用高，因此也就相应形成了数控车床加工工艺的自身特点。
1.2、数控车床加工工艺容
（1）选择并确定适合在数控车床上加工的零件并确定工序容。
（2）分析被加工零件图纸的数控加工工艺，明确加工容与技术要求。
（3）确定零件加工反感，制定数控加工工艺路线，如划分工序、安排加工顺序等。
（4）设计数控加工工序，制定定位夹紧方案，划分工步，规划走刀路线，选择刀辅具，确定切削用量，计算工序尺寸及工差等。
（5）数控加工专用技术文件的编写。
二、图纸的分析及工艺处理
2.1、工艺分析
轴类零件是机械加工中不可缺少的一类零件，在机械装配中起着举足轻重的作用。工艺分析是数控车削加工的前期工艺准备工作。工艺制定的合理与否，对程序编制、机床的加工效率和零件加工精度都有重要影响。该零件右端有两
个C1mm的倒角,该零件右端为螺纹，螺纹之后为退刀槽。如下图1-1零件图所示。
工件总长为130mm，转直径为68mm的轴类零件250*65mm棒料装夹时应注意控制毛坯外伸量，提高装夹刚性。在车削过程中先粗加工外轮廓，最后精加工时需要切削两次，以去除毛刺，以提高表面质量。
2.2、工艺的处理
（1）毛坯选择长度为130mm，最大回转直径为68mm，因此可选择Φ68x130 mm，材料为45钢。
（2）数控加工前的零件预加工零件毛坯在热处理前先进行粗车加工，为数控车削加工工序提供可靠的工艺基准：
2.3、选择设备
根据被加工零件的外形和材料等条件，选用CJK6240数控车床。
2.4、确定零件的定位基准和装夹方式
①孔加工
定位基准：孔加工时以外圆定位；
装夹方式：用三爪自动定心卡盘夹紧。
②外轮廓加工定位基准：确定零件左端外圆为定位基准；
装夹方式：加工外轮廓时，为保证一次安装加工出全部外轮廓，用三爪自动定心卡盘夹紧零件左端外圆。
加工顺序的确定按由到外、由粗到精、由近到远的原则确定，在一次装夹中尽可能加工出较多的工件表面。结合本零件的结构特征，可先加工孔各表面，然后加工外轮廓表面。由于该
零件为单件小批量生产，走刀路线设计不必考虑最短进给路线或最短空行程路线，外轮廓表面车削走刀路线可沿零件轮廓顺序进行
2.5、确定加工顺序及进给路线
装夹方式：加工外轮廓时，为保证一次安装加工出全部外轮廓，用三爪自动定心卡盘夹紧零件左端外圆。
加工顺序的确定按由到外、由粗到精、由近到远的原则确定，在一次装夹中尽可能加工出较多的工件表面。结合本零件的结构特征，可先加工孔各表面，然后加工外轮廓表面。由于该零件为单件小批量生产，走刀路线设计不必考虑最短进给路线或最短空行程路线，外轮廓表面车削走刀路线可沿零件轮廓顺序进行
2.6、刀具选择
将所选定的刀具参数填入表1轴承套数控加工刀具卡片中，以便于编程和操作管理。注意：车削外轮廓时，为防止副后刀面与工件表面发生干涉，应选择较大的副偏角，必要时可作图检验。本例中选κ=55 。
2.7、切削用量选择
根据被加工表面质量要求、刀具材料和工件材料，参考切削用量手册或有关资料选取切削速度与每转进给量，然后利用公式v c=πdn/1000和vf = nf，计算主轴转速与进给速度（计算过程略），计算结果填入表5-15工序卡中。
背吃刀量的选择因粗、精加工而有所不同。粗加工时，在工艺系统刚性和机床功率允许的情况下，尽可能取较大的背吃刀量，以减少进给次数；精加工时，为保证零件表面粗糙度要求，背吃刀量一般取0.1～0.4㎜较为合适。
表2各工序刀具切削参数
表5 数控加工走刀路线图
机床型
号XK5032
程
序
段
号
N10～
N170
加工
容
车轮廓周边第 8 页
下转
第 9
页
编程
校对
审批
符号
含义抬刀下刀
编程原
点
起刀点走刀方向走刀线相交爬斜坡铰孔行切
2.8、数控车零件程序清单
O0001
N10 G92 X200. Z110.
专题摄影职业装与色彩作品 设计制作说明书 设计制作人：胡雯 班级 15媒体2 学号 2015145216 2016．9
一、本设计的目的和任务 通过本设计主要达到以下目的： 1、使学生进一步增强“摄影的具像特征和象征性特征”的感性认识，加深对摄影曝光、感光度、镜头景深、光圈快门等技术理论和方法的全面理解和掌握。 2、使学生全面掌握以数码照相机为主要器材手段进行摄影创作的流程和方法。尝试创作一组具有个性视角、和独特技术方法的“专题摄影作品”，并自我点评，作出恰当“命名”和“寓意说明”以备推荐到“相应级别摄影赛事”上参展。 通过本设计主要完成的任务： 使学生在课内20学时+课外20学时内（一周时间）完成一组具有个性视角、和独特技术方法的“摄影作品至少6幅”，并自我点评和作出恰当的“命名”和“寓意说明”，以备推荐参展。 二、完成本设计的“创意”准备和技术准备 （一）、选题说明和“创意”简介 1.选题说明 我的选题是“职业装与色彩”，例如我们看到橘色不难想到环卫工人，看到绿色不难想到军人，看到蓝色不难想到警察……所以我想以有代表色的职业装的为出发点，来表现不同职业的劳动人民的工作状态，以表达对劳动者的尊敬与感激之情。 2.“创意”简介 偶然在微博上看见了一段记录清朝长安街头的黑白影像，对比如今的生活，我觉得其中很大的一个变化就是我们现在的职业划分更加的明确并且管理的更加规范，不同种类，色彩各异的职业装的出现便能够说明这点，所以我选取了几种大众已经非常熟悉且有代表性的制服作为代表，来表现劳动者的工作状态。 3.附：选题创意策划分析报告表（最下） （二）、拍摄技术准备和计划 1.创作“摄影作品”的技术手段简述 1）摄影镜头的光学特性和景深原理的应用 景深是指镜头所能对应拍摄到的景物的清晰范围。景深原理可以从下图中得到分析。 影响景深的两个主要因素是光圈和焦距。 （1）光圈口径愈大，在感光片上的弥散圆愈大，所以得到的景深越小。
数控机床课程设计指南（doc 9页）
数控机床课程设计指导书应用专业：机械设计制造及其自动化 班级 学号 姓名
1.设计任务 本次课程设计是通过分析零件图，合理选择零件的数控加工工艺过程，对零件进行数控加工工艺路线进行设计，从而完成零件的数控加工程序的编写。使零件能在数控机床上顺利加工，并且符合零件的设计要求。 2.设计要求 1 绘制二维、三维零件图各一张； 2 数控加工工序卡一份； 3 走刀路线图一份； 4 数控加工程序清单一份（含注释）； 5 设计说明书一份。（分析零件结构；选择机床设备、刀具；编 写数控加工工艺；写出数值计算过程） 3.零件图的分析 在数控车床上加工如图所示的带螺纹的轴类零件，该零件由外圆柱面，槽和螺纹所构成，零件的最大外径为Φ56，加工粗糙度要求较高，并且需要加工M30×1.5的螺纹，其材料为45﹟，分析其形状为不规范的阶梯轴类零件，可以采用端面粗车循环加工指令，选择毛坯尺寸为Φ60mm×150mm的棒料。
4.机床设备的选择 根据该零件图所示为轴类零件，需要的加工的为外轮廓和螺纹，以及毛坯的尺寸大小，查机械设计手册选择FANUC系统的CK7815型数控车床来加工此零件。 5.确定工件的装夹方式 由于这个工件时一个实心轴类零件，并且轴的长度不是很长，所以采用工件的左端面和Φ60的外圆为定位基准。使用普通三爪卡盘加紧工件，取工件的右端面中心为工件的坐标系的原点。 6.确定数控加工刀具及加工工序卡片 根据零件的加工要求，T01号刀为450硬质合金机夹粗切外圆偏刀；T02号刀为900硬质合金机夹粗切外圆偏刀；T03号刀为900硬质合金机夹精切外圆偏刀；T04号刀为硬质合金机夹切槽刀，刀片宽度为5mm，用于切槽、切断车削加工；选择5号刀为硬质合金机夹螺纹刀，用于螺纹车削加工。该零件的数控加工工艺卡片如表1-1所示。 加工流程：加工右端面→粗车外轮廓→精车外轮廓→切螺纹退刀槽→车螺纹→切断 表1-1数控加工工序卡片
竭诚为您提供优质文档/双击可除 课程设计实验报告 篇一：课程设计(综合实验)报告格式 课程设计报告 (20XX--20XX年度第一学期) 名称：题目：院系：班级：学号：学生姓名：指导教师：设计周数： 成绩：日期：《软件设计与实践》课程设计计算机系软件设计与实践教学组 20XX年1月14 日 《软件设计与实践》课程设计 任务书 一、目的与要求 1．了解网络爬虫的架构和工作原理，实现网络爬虫的基本框架；2．开发平台采用JDK1.60eclipse集成开发环境。 二、主要内容 1.了解网络爬虫的构架，熟悉网页抓取的整个流程。
2.学习宽度优先和深度优先算法，实现宽度crawler应用程序的编写、调试和运行。 3.学习主题爬行及内容分析技术。 4.实现网络爬虫的基本框架。 三、进度计划 四、设计成果要求 1．要求按时按量完成所规定的实验内容； 2．界面设计要求友好、灵活、易操作、通用性强、具有实用性； 3．基本掌握所采用的开发平台。五、考核方式 平时成绩＋验收＋实验报告。 学生姓名：于兴隆指导教师：王蓝婧20XX年1月2日 一、课程设计的目的与要求1.目的： 1.1掌握crawler的工作原理及实现方法；1.2了解爬虫架构； 1.3熟悉网页抓取的整个流程及操作步骤； 1.4掌握宽度优先，深度优先算法，并实现宽度crawler 应用程序的编写、调试和运行；1.5掌握主题爬行及内容分析技术；1.6实现一个最基础的主题爬虫的过程；1.7理解pageRank算法，并编程验证；二、设计正文 网络爬虫研究与应用 [摘要]:本文通过对网络爬虫研究的逐步展开，讨论了爬虫的相关概念与技术，并通过实验设计了简单的基于宽度
《地震勘探课程设计》 报告 院系 班级 学生 学号 指导教师 完成日期2014年3月12日 长江大学工程技术学院
目录 一、课程设计目的 (3) 二、课程设计的容 (3) 三、课程设计原理 (3) 四、工区数据 (4) 五、课程设计步骤 (5) 1、建立工区 (5) 2、资料加载 (8) 3、层位标定和层位追踪 (10) 4、断层解释 (13) 5、构造图绘制 (14) 六、心得体会 (15)
一、课程设计目的 地震勘探解释课程设计是我们勘查技术与工程专业和资源勘查工程专业教学中的一个重要的实践性训练环节，通过上机实际操作，训练我们对地震资料进行常规构造解释的实际能力，最终使我们达到：学会利用地震解释软件来进行地震数据的加载，地震层位的标定，地震层位的追踪对比，在地震资料上分析和解释各种断层，以及地震构造图的编制方法。同时，还要学会综合地震地质资料对构造解释结果进行分析，进而对含油气有利地带进行评价和预测，最终编制成果报告。 二、课程设计的容 本次课程设计是理论联系实际的具体表现，是培养学生分析问题、解决问题能力的一个必不可少的环节，主要分为两部分：一、通过对地震资料解释软件Discovery的使用，追踪解释层位数据；二、通过surfer软件学习成图。使学生对地震常用的解释软件有一个初步的认识，能为毕业后从事地震勘探工作奠定良好的基础。地震解释课程设计是勘查技术与工程专业教学中的一个重要的实践性训练环节。通过实验主要训练学生对地震资料进行常规构造解释的实际能力，具体要使学生达到： 1．了解人机联作的基本知识； 2．初步学会地震解释软件的操作流程（工区建立、资料加载、合成记录制作、层位标定、层位追踪、断层解释、断点组合）； 3. 进一步巩固和掌握地震资料解释的基本功； 4．初步学会地震成果的地质分析； 5．初步学会编写地震资料解释文字报告；

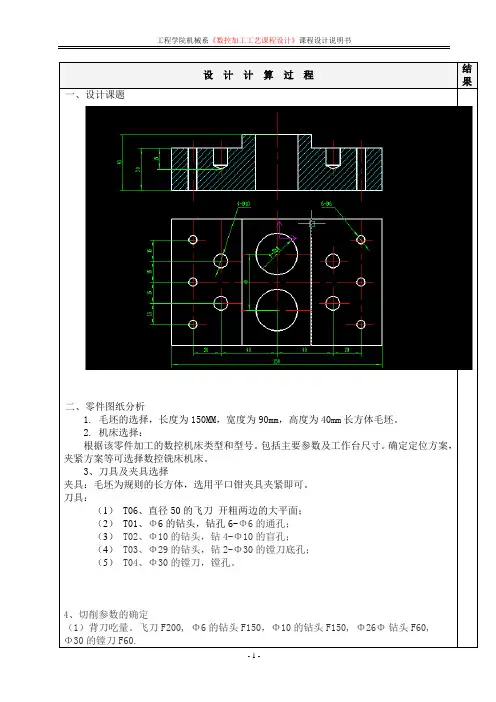

设计计算过程 结 果一、设计课题 二、零件图纸分析 1. 毛坯的选择，长度为150MM，宽度为90mm，高度为40mm长方体毛坯。 2. 机床选择： 根据该零件加工的数控机床类型和型号。包括主要参数及工作台尺寸。确定定 位方案，夹紧方案等可选择数控铣床机床。 3、刀具及夹具选择 夹具：毛坯为规则的长方体，选用平口钳夹具夹紧即可。 刀具： （1） T06、直径50的飞刀开粗两边的大平面； （2） T01、Φ6的钻头，钻孔6-Φ6的通孔； （3） T02、Φ10的钻头，钻4-Φ10的盲孔； （4） T03、Φ29的钻头，钻2-Φ30的镗刀底孔； （5） T04、Φ30的镗刀，镗孔。 4、切削参数的确定 （1）背刀吃量。飞刀F200, Φ6的钻头F150，Φ10的钻头F150, Φ26Φ钻头 F60, Φ30的镗刀F60.
