真空皮带脱水机安全检修规程
1、主题内容与适用范围
本标准规定了真空皮带脱水机的检修周期和检修内容，检修方法及质量标准，试车与验收。
本标准适用于动力分厂锅炉车间钳工。
2、型号说明与基本参数
型号表示方法采用字母和数字编组方法。即DU—13M2/1300。其中DU表示固定室式带式过滤机。13M2-表示过滤面积即为有效过滤宽度×过滤长度。1300-表示有效过滤宽度mm。
目前定型的有效过滤宽度有1300mm,1800mm,2000mm,2500mm,2800mm,五个系列，型号及规格参数表附后。
其中每个系列有不同面积，若干种规格（以两米过滤长度增减）同一系列机身的宽度是一样的，同一系列的不同规格其长度是不同的，同一系列面积越大过滤能力愈强，同一系列不同面积的滤机主要是为了满足以下几方面要求：
（1）处理理量要求，增大面积（即增加有效过滤长度）可以通过提高速度（可保持一定过滤时间）增加处理量。
（2）适应不同分离工艺的要求，由于各物料的过滤性能差距很大，对分离要求也不相同，在工艺上表现为对抽滤洗涤，吸干等过程的时间分配都有不同要求；所以将集液系统根据需要进行分段隔离。控制一定的过滤长度。再通过调节胶带速度，便能满足工艺要求。
除以上表中所列的常用规格外还可以根据要求按等差关系（以两面米为单元）增长过滤长度；增加过滤面积。用户如果对工艺有特殊要求。也可以重新设计，满足要求。
3、设备结构及工作原理
3.1设备结构:主要由减速机，皮带、皮带架、头尾轮、张紧滚、托滚组成
3.2工作原理：胶带式过滤机由橡胶滤带、真空箱、驱动辊、胶带支承台、进料斗、滤布调偏装置、驱动装置、滤布洗涤装置、机架等部件组成。它是充分利用物料重力和真空吸力实现固液分离的高效设备，它的工作原理如下：
如图示，环形胶带由电机经减速拖动连续运行，滤布铺敷在胶带上与之同步运行。胶带与真空室滑动接触（真空室与胶带间有环形磨擦带并通入水形成水密封），当真空室接通真空系统时，在胶带上形成真空抽滤区；料浆由布料器均匀地布在滤布上，在真空的作用下，滤液穿过滤布经胶带上的横沟槽汇总并由小孔进入真空室，固体颗粒被截留而形式滤饼；进入真空的液体经气水分离器排出。随着橡胶带移动已形成的滤饼依次进入滤饼洗涤区、吸干区；最后滤布与胶带分开，在卸滤饼辊处将滤饼卸出；卸除滤饼的滤布经清洗后获得再生；再经过一组支承辊和纠偏装置后重新进入过滤区。
4、检修周期
检修项目
5.1大修项目
5.1.1适当补充更换滚筒及托辊、立辊中润滑油。
5.1.2检修紧固各部螺栓。
5.1.3检查皮带并局部修补。
5.1.4解体减速滚筒、更换易损件及轴承等并注油。
5.1.5各种辊的清洗，更换。
5.1.6大皮带跑偏，损坏的调整、处理。
5.1.7更换皮带
5.2小修项目
5.2.1适当补充更换滚筒及托辊、托辊中润滑油。
5.2.2检修紧固各部螺栓。
5.2.3检查皮带并局部修补。
6、检修工序工艺和质量标准
6.1 易损件名称：轴承、托滚、减速机、皮带、滤布等。
6.1.1 检修前准备工作
6.1.1.1 使用工器具
活扳手、敲击扳手、手锤、大锤、撬杠、塞尺、卡尺、拉玛、起重设备等
6.1.1.2 作业条件
6.1.1.2.1检修前由作业负责人负责与岗位工、电工联系停车、停电，并在启动按钮上挂设
备检修禁止操作牌。
6.1.1.2.2检修时必须办理检修任务单，并落实安全措施和安全负责人。
6.1.1.2.3检修时动火、用电应严格执行动火、用电审批手续，并按动火证、用电证要求动
火、用电。维护检查运转设备时，不要接触传动部位。
6.1.1.2.4检修负责人负责按照停送电有关规定对检修设备进行停送电。
6.1.1.2.5在皮带上作业时，如距地面高度超过2米，应系安全带。
6.1.1.2.6设备起吊前，应认真检查手动（电动）葫芦性能是否良好，转子与设备有无刮连，
以免将勾子拉直、转子掉下伤人。
6.1.1.2.7皮带上禁止放尖锐的铁器、工具等，防止划伤皮带。
6.1.1.2.8按公司要求穿戴好工作服、安全帽、手套、防尘口罩劳动保护用品。
6.1.1.2.9检修现场应做到物品摆放有序，以免摔伤。
6.1.1.2.10上煤期间禁止动火。
6.1.1.2.11调整运行皮带跑偏时禁止用铁器等物件强制皮带跑正。
6.1.1.2.12更换头滚时应由起重配合吊装。
6.1.1.2.13禁止用皮带运送检修零部件。
6.1.1.2.14检修结束后由作业负责人联系送电试车。
6.1.2.1 检修工艺
6.1.2.1.1检查
6.1.2.1.1.1检查前测量
1、减速机震动值。
2、电动机空载电流。
3、减速机箱体温度。
4、减速机的严密性,泄漏处用红漆作出记号。
5、皮带的跑偏数值。
6.1.2.1.2检修工序
6.1.2.1.2.1更换皮带
1、准备好要更换的皮带
2、卸下配重铁，将调整皮带长度的小车推至最前侧
3、将旧皮带截断拉出
4、将头尾轮、托滚架调整到正常位置
5、穿皮带（注意工作面的方向）
6、调整皮带使皮带放置在皮带架中间位置
7、拉紧皮带（用3吨-5吨的手拉葫芦）
8、皮带接头粘接
9、拆除皮带拉紧装置（24小时后）
10、皮带调整
6.1.2.1.2.2更换摆线滚筒
1、卸下配重铁，将调整皮带长度的小车推至最前侧
2、在摆线滚筒前面3-5米处用手拉葫芦拉紧皮带保持皮带松弛，并将皮带固定
3、拉紧手拉葫芦保证滚筒在地脚螺栓被拆除的情况下保持固定
4、脱开联轴器，移走电机
5、拆除地脚螺栓并将滚筒支座在皮带架上作位置标记
6、吊出滚筒
7、安装滚筒
8、按照标记位置紧固地脚螺栓
9、电机找中心
10、拆除皮带拉紧装置
11、安装配重铁
12、皮带调整
6.1.2.1.2.3摆线滚筒检修
1、按照摆线减速机检修规程
6.1.2.1.2.4更换托滚轴承
1、将滚筒固定
2、拆除轴承盒压盖
3、拆除卡簧
4、扒出轴承
5、清洗轴承盒
6、安装轴承，注油
7、安装压盖
8、拆除滚筒固定装置
7试车与验收
7.1试车前检查
7.1.1各紧固件是否牢固、可靠。
7.1.2解开滚筒电机联轴器，单试电机看电机转动方向与滚筒转向是否一致。
7.1.3防护罩齐全牢固，与对轮无刮割。
7.1.4设备运转正常，无卡涩、振动等现象。
7.2启动
7.2.1工艺人员按操作规程规定步骤启动设备。
7.2.2启动后检查
7.2.2.1减速箱结合面严密不漏油，不发热，温升≤75℃。
7.2.2.2正常电流下，振动不超过0.08mm，不串轴。
7.2.2.3减速箱内没有碰撞声音。
7.2.2.4皮带无跑偏现象。
7.2.2.5电流符合空载要求。
7.3验收
7.3.1合格
7.3.1.1检修质量符合附表A规程要求，检修记录齐全准确，无振动及出力不足现象，可移交生产。
7.3.2不合格
7.3.2.1不合格停车
7.3.2.1.1由工艺人员联系停车。
7.3.2.1.2紧急情况由工艺人员或维修工用急停按钮停车。
7.3.2.1.3停车过程不能人为采取各种手段加速设备停下，避免发生事故。
8、设备维护保养及故障处理
8.1维护保养
8.1.1定期检查皮带运转情况，有无跑偏、起层等缺陷。
8.1.2检查各类托辊转动情况，并酌情加油。
8.1.3定期检查皮带松紧情况。
8.1.4每3个月换减速滚筒内油脂一次。
8.1.5定期检查滚筒运转中有无渗油现象。
8.1.6定期检查滚筒运转中有无噪声。
8.1.7如电气设备检修，试车前必须打开对轮，检查电机运转方向与滚筒转向是否一致。
8.2常见故障处理
9、设备完好标准
附录A:设备完好标准
A1：达到设计能力，能满足生产需要；
A2：各零部件基本完整，主件不缺，配件基本齐全；
A3：开动声音正常，联轴器安全合乎要求；
A4：有安全防护罩，牢固可靠；
A5：控制器、电动机干净，电机接零；
A6：有检查点及润滑点；
A7：机座基础稳定、地脚螺栓及各部连接锣丝整齐、紧固；
A8：内部机件无损坏，质量符合规程质量标准；
A9：减速箱（齿轮箱、油箱）油位正常，无明显渗油；
A10：机台基本无灰，物见本色；
A11：技术资料基本齐全，有零件图，有档案及检修记录，并附有检修、验收人签字；A12：技术资料应具有；
A12.1设备履历卡；
A12.2检修及验收记录；
A12.3运行缺陷记录；
A12.4易损配件图纸
10、环保要求
10.1 用过的抹布要及时收回，放到废抹布箱，统一送到物流回收组。
10.2 拆下的废零部件，送到公司指定废铁堆。
10.3 废机油送到班组的废机油筒里，由公司统一送到物流回收组。
附加说明：
本标准由生产处提出；
本标准由生产处归口；
本标准起草单位：检修中心；
本标准主要起草人：陈贵明。

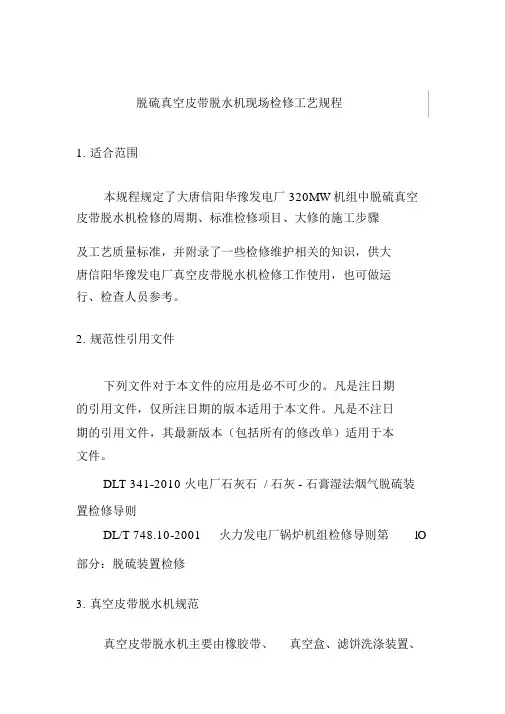

脱硫真空皮带脱水机现场检修工艺规程 1.适合范围 本规程规定了大唐信阳华豫发电厂320MW机组中脱硫真空皮带脱水机检修的周期、标准检修项目、大修的施工步骤及工艺质量标准，并附录了一些检修维护相关的知识，供大唐信阳华豫发电厂真空皮带脱水机检修工作使用，也可做运行、检查人员参考。 2.规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 DLT 341-2010火电厂石灰石/石灰-石膏湿法烟气脱硫装置检修导则 DL/T 748.10-2001 火力发电厂锅炉机组检修导则第lO 部分：脱硫装置检修 3.真空皮带脱水机规范 真空皮带脱水机主要由橡胶带、真空盒、滤饼洗涤装置、
滤布张紧装置、滤布纠偏装置、橡胶带驱动辊与张紧装置、滤布及橡胶带清洗装置、等部件组成。 真空皮带脱水机技术参数 序号名称单位数据 1 型号DU－14ｍ2/1400 2 数量台 2 3 过滤面积m215 4 石膏出力t/h 10.1 5 生产厂家烟台桑尼 6 滤布规格：宽度/长 度 m 31﹡1.65 7 纠偏形式气动纠偏 4.检修周期 真空皮带脱水机的大、小修与主机的设备同时进行。 检修类别检修间隔标准停用日数 A级检修5年40天 C级检修1年18天 新安装的机组，一般在正式投产运行一年后，进行第一次大修。 大修前的一次小修应本体及系统进行较详细的检查，以便为大修项目的制订提供依据
5.检修项目 5.1 A级检修项目 5.1.1检修滤布、脱水皮带及裙边，必要时更换 5.1.2清理冲洗水喷嘴，必要时更换 5.1.3检查滚筒轴承、托辊轴承，必要时更换，滚筒包胶破损修复 5.1.4减速箱解体检修 5.1.5检查、修理、调试调偏气囊，必要时更换 5.1.6真空盒检查修补 5.1.7清理石膏浆液入口分配箱 5.1.8检查清理滤液分离器及其附件 5.1.9更换真空盒耐磨带 5.1.10检查滑道聚乙烯滑块磨损情况，必要时更换 5.1.11更换石膏刮刀 5.2 C级检修项目 5.2.1检查皮带跑偏及磨损 5.2.2检查滤布张紧度及跑偏校正 5.2.3检查、清理各冲洗喷嘴 5.2.4滑道冲洗水管检查疏通 6.检修工艺与质量标准 6.1 检修前准备
皮带机检修方案
系统停车大修 煅烧车间0#皮带更换硫化粘接施工方案编制： 审核： 批准： 检修车间 二〇一七年九月一日
目录 一、工程概况 二、编制依据 三、组织机构及人员 四、施工说明 五、HSE预测及安全措施 六、皮带检修作业指导书 七、作业（工作）危害分析
一、工程概述： 煅烧车间0#皮带粘碱严重，利用0#炉停炉检修机会，进行更换。0#皮带为煅烧车间0#炉运碱设备，它的检修质量直接关系到系统生产能否正常进行，为抓好本次施工任务特制定本施工方案。 二、编制依据： 1、煅烧车间提供的技术要求并结合现场设备的实际情况。 2、设备、材料等胶带厂家提供的技术资料。 3、施工规范 a)皮带输送机维护检修规程（Q/NH24-J03-015- ）。 b)输送带（胶带）硫化检修规程 c)各类安全制度及规定。 三、施工机构及人员 1、组织机构 1.1、工程负责人： 1.2、技术负责人： 1.3、安全负责人： 1.4、调度： 1.5、施工负责人： 2、工种人员：钳工5人、起重1人、焊工1人
四、施工说明： 1、修前准备工作： 1.1、修前准备工作：维修一班，起重班、共同组系统停车检修皮 带更换检修项目组。 1、2维修一班负责皮带更换检修项目的拆除、安装、硫化、进度 控制、质量把关、试车等主体工作。其余班组负责配合 协助工作。 1.3、皮带检修共分为2个作业组。 1.3.1、第一组：责任人-丁玉兵，成员-赵正明、张永华、起重1 名、防腐班 职责：负责皮带确定尺寸、扒接头、打磨接头、皮带接头硫化及质量控制，硫化机装拆及倒运工作，联系施工过程中的临 时电源的接拆工作，以及皮带检修准备工作。 陆亚军——项目组的统一指挥、调配，皮带接头处理，皮带接头 硫化及质量控制。 成员：顾金山——皮带更换硫化工作的临时电源的接拆联系工作。谭亮——负责硫化机的装拆及倒运工作及配合车辆的联系工作。 1.3. 2.、第二组： 职责：负责上下皮带、皮带收紧、确定尺寸、拉紧装置或配重复位调整工作，皮带调整试车工作。 具体责任人指定：
编订：__________________ 单位：__________________ 时间：__________________ 皮带机检查检修制度(正 式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-2350-26 皮带机检查检修制度(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 皮带输送机检查检修周期分为三项内容： * 日检 * 旬检 * 月检 * 其他要求 1、日检 （1）检查皮带跑偏情况，发现跑偏部位及时调偏。 （2）检查皮带接头是否牢固平整和皮带扣磨损情况，对接头连接处有效尺寸降低30%以上时，必须重新订扣。 （3）信号装置是否声光兼备，清晰可靠，各保护装置是否齐全，灵活可靠。 （4）检查皮带架子、歪斜和不平情况，发现问题及时处理。
（5）检查各部位滚筒运转情况，应保证滚筒各部位螺栓，弹垫齐全，声响正常，发现异常情况及时处理更换。 （6）检查传动装置各部位连接螺栓有无松动，是否缺少，及时紧固。 （7）检查各部位清煤器是否起作用。 （8）检查液力偶合器油量、易熔塞、防爆塞使用情况，检查对轮销、弹性盘磨损情况，不符合要求的及时更换。 （9）检查传动装置各部温度是否超限，声音是否正常，有无异常声响，发现问题及时处理。 （10）检查皮带松紧程度是否符合要求。 （11）检查机尾挡煤板是否起作用，皮带机沿线积煤情况，及时清理积煤。 2、旬检 在完成日检内容的基础上，应完成下列检查检修项目。 （1）检查减速器油量及油质情况，不符合要求的
皮带输送机安全操作规程 1、编制依据 随机安装使用说明书 2、适用范围 全厂所有皮带运输设备 3、开车前的检查 3 . 1、清扫卸料部件的限位装置安装是否正确； 3 . 2、电动滚筒内应按规定加够润滑油； 3 . 3、电气信号及控制装置的布置及接线是否正确； 3. 4、点动电机，观察滚筒转动方向是否正确。 4、皮带运输机的安全操作 4. 1、操作工在皮带运行中，禁止脱离岗位，并禁止在皮带运行中进行检修。 4 . 2、禁止任何人在皮带上行走或坐卧休息。禁止从皮带上、 下通行，禁止在皮带上任意放置工具、材料、物件。 4 . 3、操作工应穿戴好防护用品，扣紧袖口，禁止将衣服敞开，禁止用绳线绑扎衣裤和袖口，必须戴工作帽，发辫应纳罩在帽内。 4 . 4、开车前，应进行空车试运转，确任无问题后方能开车。 4 . 5、皮带机应空载启动，停车前，必须把料卸尽，禁止超负
荷、超速运行。 4 . 6、多台皮带运输机衔接使用，开车时，应按从出料口到进料口的顺序，依次开动，停车时，则相反。 4 . 7、皮带在运行中，如发生异常情况或异常响声，必须停 车检查。 4. &校正皮带跑偏，清理皮带滚筒、托辊各运转部件时，必须停车处理，在皮带运行中，严紧用手、木棍、竹片、铁铲及其他物料铲、舌V、清理或用扫帚清扫。 皮带输送机维护检修安全规程 1、维护维修简要标准 1.1、零部件 1.1.1滚筒及附件、托辊、拉紧装置及输送带等安全，质量符 合要求。 1.1.2操作信号、连锁装置、调节装置灵敏准确，安全保护装置齐全、完整、可靠。 1.1.3基础、机架稳定可靠，各部螺栓联接紧固，符合技术要 求。 1.2、运行机能 1.2.1运行平稳，无异常声音，皮带不跑偏，机架无异常震动。 1.2.2生产能力达到设计能力或查定能力。 1.2.3润滑良好，油质符合要求，轴承温度符合规定。 1.2.4皮带运转无打滑现象。
DU系列 橡胶带式真空过滤机 使用说明书 SUNNY GROUP
橡胶带式真空过滤机使用说明书 一、概述 固定室带式真空过滤机也称橡胶带式真空过滤机；是我厂在引进、吸收、消化国外同类产品技术基础上，针对橡胶带式过滤机的具体特点研制的一种新型、高效、连续操作的固液分离设备；橡胶带式真空过滤机（以下称胶带式过滤机）采用了固定真空盒，胶带在真空盒上移动，真空盒与胶带间构成运动密封的结构型式；与移动室式真空过滤机相比，克服了移动室式带滤机工作一个行程都要卸掉真空，能耗较高的弱点。实现了真正意义上的连续运行、连续过滤。生产过程的过滤、洗涤、卸渣、滤布清洗随胶带的运行可依次完成；从而过滤效率得到提高，能耗下降。我厂研制的胶带式过滤机真空盒和胶带间设计一环形磨擦带并以水密封，密封水既可作密封装置的润滑剂又可作为冷却剂，形成一个非常有效的真空密封；在胶带的支承方式上采用气垫式支承或水膜支承，胶带漂浮在气垫上或者液膜上，可以有效减小胶带运行的摩擦阻力。在整体的结构上采用可拆式框架结构，确保了环形胶带的安装维护和整个设备保养的顺利进行。胶带机经过多次改进和完善，它较好地结合了英、美、法、日等国同类产品的优点。已广泛应用于冶金、矿山、化工、造纸、食品、制药及环保等工业部门。 实践证明胶带过滤机具有过滤效率高、生产能力大、洗涤效果好、应用范围广、操作简单、运行平稳、维护保养方便等优点。 二、原理及主要特点 1．工作原理： 胶带式过滤机由橡胶滤带、真空箱、驱动辊、胶带支承台、进料斗、滤布调偏装置、驱动装置、滤布洗涤装置、机架等部件组成。它是充分利用物料重力和真空吸力实现固液分离的高效设备，它的工作原理如下：
解决方案编号：LX-FS-A32431 皮带机检修安全技术措施标准范本 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
皮带机检修安全技术措施标准范本 使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 为了能保证皮带的正常运行，不延误生产，更好的检修与保养皮带，特制订此措施。 一、一般要求 1、皮带机检修人员必须熟知自己的职责范围，熟练掌握所维修皮带机的技术性能、结构原理、操作方法、检修工艺和完好标准，并了解作业环境及相关设备的配合关系。 2、需要开停皮带时，必须向调度汇报。 3、皮带机检修人员上岗前必须佩戴好劳动防护用品。 4、作业前，检修作业负责人必须到达作业现
皮带机检修管理制度(2021 版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0505
皮带机检修管理制度(2021版) 随着矿井质量标准化建设的不断深入，为了进一步加强我矿皮带机的现场管理，杜绝皮带、托辊、拉条、H架的乱扔乱放和丢失现象的发生，提高皮带服务年限及完好率，促使全矿皮带管理水平的提高，能够更有效的为矿井安全生产创造有利条件，特制定此办法：（一）、具体要求 1、各转动部位必须按要求安装防护装置； 2、机头架至拉紧装置尾处必须装侧护网，且装设牢固； 3、皮带机必须在有人员经常跨越的地方设置过人桥； 4、主皮带机的综合保护装置和安全设施必须按要求配备齐全，确保有效使用。 5、顺槽皮带必须装综合保护装置，并且实现防滑、跑偏、堆煤、
满仓等保护动作灵敏可靠。 6、皮带机各类托辊齐全，无坏托辊和短缺现象； 7、皮带机拉条应装的涨力销或螺栓齐全无短缺； 8、皮带机拉紧车钢丝绳缠绕圈数符合设计要求，无断股，无死结，绳轮转动灵活； 9、尾滚筒及各支承滚筒转动灵活且不与浮煤磨擦； 10、各转载部位必须装设洒水灭尘装置且雾化； 11、皮带稳装平直，接头正无跑偏现象，托辊无挂毛现象； 12、皮带机尾必须固定牢固无摆动，非地锚固定的机尾必须使用戗尾装置且设置牢固； 13、根据需要必须装设清扫器，且清扫器铁结构不得与皮带磨擦； 14、各转载处必须设挡煤装置，且牢固不漏煤； 15、皮带机主驱动滚筒的胶层磨损不得露出钢筒。 16、皮带机在下皮带每隔100米设防跑偏装置一组。 （二）、考核办法

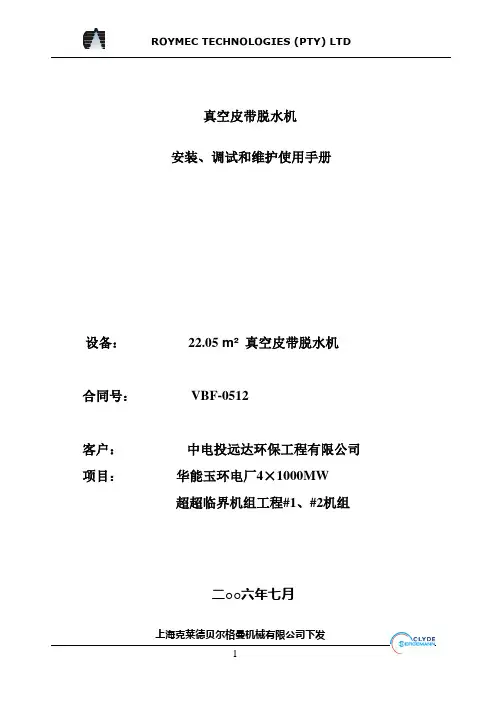

真空深井降水（深层）施工技术 真空皮带脱水机 安装、调试和维护使用手册 设备：22.05 m2真空皮带脱水机 合同号：VBF-0512 客户：中电投远达环保工程有限公司 项目：华能玉环电厂4×1000MW 超超临界机组工程#1、#2机组 二○○六年七月 目录
