水利水电工程

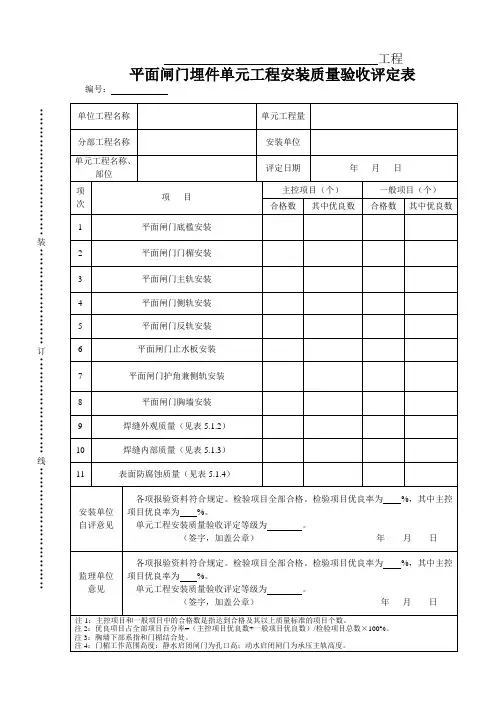

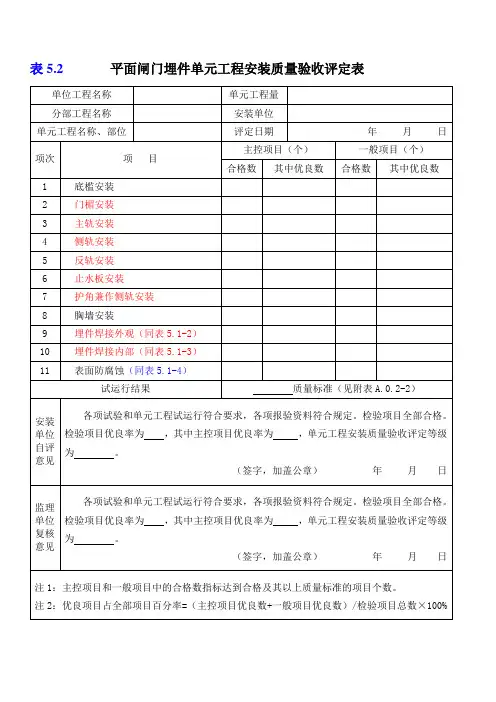

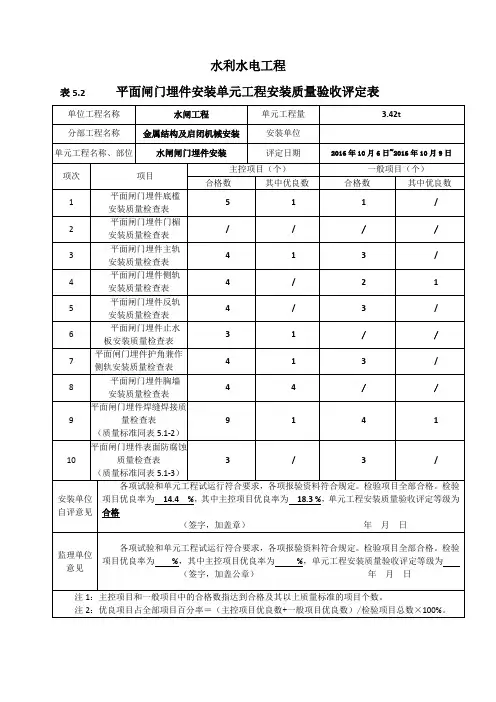

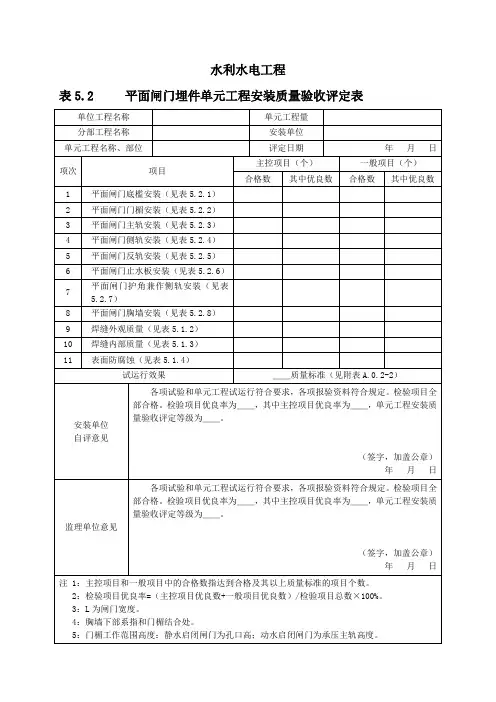

平面闸门埋件表面防腐蚀安装质量检查表
编号： 日期：
·
····························装······················订
······················线
·
··························· 表（深水）5.2－10 共2页 第1页
续表（深水）5.2－10
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
装
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
订
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
线
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·共2页第2页
深圳市水务局根据水利水电工程单元工程施工质量验收评定标准—水工金属结构安装工程（SL635—2012）编制
L J A10－2 施工现场安全标志 布置总平面图 施工单位：聊城建宇建筑工程有限公司九部 工程名称：聊城水晶城6#8#10#12#住宅楼 日期： 2 0 0 6 年 3 月 资料员（章）： 山东省建筑施工安全监督总站
标志牌总平面布置图说明
标志牌总平面布置图说明 制表人：李会 审批人：
下面红色部分是赠送的总结计划，不需要的可以下载后编辑删除！2014年工作总结及2015年工作计划（精选） XX年，我工区安全生产工作始终坚持“安全第一，预防为主，综合治理”的方针，以落实安全生产责任制为核心，积极开展安全生产大检查、事故隐患整改、安全生产宣传教育以及安全生产专项整治等活动，一年来，在工区全员的共同努力下，工区安全生产局面良好，总体安全生产形势持续稳定并更加牢固可靠。 一、主要工作开展情况 (一)认真开展安全生产大检查，加大安全整治力度。 在今年的安全生产检查活动中，工区始终认真开展月度安全检查和日常性安全巡视检查记录，同时顺利完成公司组织的XX年春、秋季安全生产大检查和国家电网公司组织的专项隐患排查工作。截止日前，工区先后共开展各类安全检查71次，查出事故隐患点22处，均进行了闭环处理。通过检查活动，进一步夯实了工区的安全生产基础。 (二)顺利完成保电专项工作。 本年度工区共进行专项保电工作10次，累计保电天数达到90余天，通过工区全员的共同努力，顺利完成春节保电、国庆保电、七一保电、特高压投送电保电、500kv沁博线保电等一批重要节假日的保电工作。 (四)工作票统计及其他工作情况。 截止11月15日，我工区连续实现安全生产1780天;全年共办理工作票50张，其中第一种工作票24张，含基建单位8张;第二种工作票26张。工作票合格率100%，执行情况较好。全年工区所辖线路跳闸次数共计0次，线路跳闸率为0次/(百公里·年)。 (四)安环体系标准化建设 本年度在公司统一的部署下，工区积极参与安环体系标准化建设工作，先后派员参加安环体系标准化培训2次，迎接公司开展安环体系内审工作三次，先后审查出问题共计20余处，先后进行了闭环整改。截止日前，工区已初步建立起了标准化安环工作体系，在今后工作中，工区将进一步完善各项工作流程，努力确保体系工作符合外审相关要求。 (五)强化安全生产责任制的落实。工区高度重视安全生产工作，根据年初制定的安全工作目标，按照公司统一要求，工区各级人员均签订安全生产责任书，强化各级人员安全责任意识，一级一级，层层抓落实。建立和完善安全生产责任体系，严格执行安全生产规程、规范和技术标准，加大安全投入，加强基础管理，加大安全培训教育力度。努力实现工区安全工作规范化管理。
一、设计资料： ①闸门型式：露顶式平面钢闸门 ②孔口尺寸（宽?高）： 14 m ? 12 m ③上游水位： m ④下游水位： m ⑤闸底高程： 0 m ⑥启闭方式： ⑦材料钢结构：Q235-A.F； 焊条：E43型； 行走支承：滚轮支承或胶木滑道 止水橡皮：侧止水用P型橡皮，底止水用条形橡皮 ⑧制造条件金属结构制造厂制造，手工电弧焊，满足Ⅲ级焊缝质量检验标准规范：《水利水电工程钢闸门设计规范SL 1974-2005》 二、闸门结构的形式及布置 1.闸门尺寸的确定 闸门高度：考虑风浪所产生的水位超高0.2m，故闸门高度=12+0.2=12.2（m）；闸门的荷载跨度为两侧止水的间距：L1=14m； 闸门计算跨度：L=L0+2d=14+2*0.2=14.40（m） 整个闸门的荷载为作于和闸门距离闸底H/3的P=706.32 KN/m的均布荷载 2.主梁的形式 主梁的形式根据水头和跨度大小而定，本闸门属偏大跨度，为了方便制造和维护，决定采用实腹式组合梁。 3.主梁的布置 ①根据闸门的高跨比：当L小于等于H时采用多主梁形式，当L大于等于1.5H 时候采用双主梁形式，根据设计资料为14*12孔口尺寸，本设计采用3根主梁②主梁位置的确定： 主梁位置的设计原则是根据每个主梁承受相等水压力的原则确定。 对于露顶式闸门：假定水面至门底的距离为H，主梁的个数为n，第K根主梁至水面的距离为Yk，则 Yk=2H/3√n[K1.5 -（K-1）1.5 ] 根据公式： Y1=2*12/3√3[11.5 -（1-1）1.5 ]=4.6（m）
Y2=2*12/3√3[21.5 -（2-1）1.5 ]=8.5 （m） Y3=2*12/3√3[31.5 -（3-1）1.5 ]=10.9（m） 考虑到后面梁格的布置和面板的选取将第三根主梁的位置下调0.5m 所以Y3=11.4（m）。 4.梁格的布置和形式 对于露顶式大跨度闸门采用复式布置和等高连接，水平次梁穿过横隔板上的预留 孔并被横隔板所支撑，水平次梁为连续梁，其间距应上疏下密，使面板各区格需 要的厚度大致相等，梁格布置的尺寸详见下图 5.连接系的布置和形式 ①横向连接系，根据主梁的跨度，决定布置7道横隔板，其间距为1.75m，横隔 板兼做竖直次梁， ②纵向连接系，设在两两主梁下翼缘的竖平面内，采用斜杆式桁架。 6.边梁与行走支承： 边梁采用双腹式，行走支承采用滚轮 三、面板设计 根据SL74-95《水利水电工程钢闸门设计规范》，关于面板的计算，先估算面板 的厚度，在主梁截面选择之后再验算面板局部弯曲与主梁整体弯曲的折算应力。 1.估算面板厚度 假定梁格的布置如上图所示。面板厚度按 T=a√(KP/0.9a[o]) 当b/a小于等于3时，a=1.5则T=a√(KP/（0.9*1.5*160）)=0.068√KP 当b/a大于等于3时，a=1.4则T=a√(KP/（0.9*1.5*160）)=0.07√KP 列表计算： 区格a(mm) b(mm) b/a k p(N/mm2) √kp t(mm) I 1750 3100 1.771429 0.652 0.01519 0.099518 12.19098 II 1500 1750 1.166667 0.368 0.03773 0.117833 12.01898 III 1500 1750 1.166667 0.368 0.05243 0.138904 14.16818
安全警示牌的布置原则 一、安全警示牌的类型 安全警示牌分为禁止标志、警告标志、指令标志和提示标志四大类型。 二、不同安全警示牌的作用和基本形式 1.禁止标志是用来禁止人们不安全行为的图形标志。基本形式是红色带斜杠的圆边框，图形是黑色，背景为白色。 2.警告标志是用来提醒人们对周围环境引起注意，以避免发生危险的图形标志。基本形式是黑色正三角形边框，图形是黑色，背景为黄色。 3.指令标志是用来强制人们必须做出某种动作或必须采取一定防范措施的的图形标志。基本形式是黑色圆型边框，图形是白色，背景为蓝色。 4.提示标志是用来向人们提供目标所在位置与方向性信息的图形标志。基本形式是矩形边框，图形文字是白色，背景是所提供的标志，为绿色。消防设备提示标志用红色。 三、安全警示牌的设置原则 1.“标准”：图形、尺寸、色彩、材质应符合标准。 2.“安全”：设置后其本身不能存在潜在危险，保证安全。 3.“醒目”：设置的位置应醒目。 4.“便利”：设置的位置和角度应便于人们观察和捕获信息。 5.“协调”：同一场所设置的各标志牌之间应尽量保持其高
度、尺寸与周围环境的协调统一。 6.“合理”：尽量用适量的安全标志反映出必要的安全信息，避免漏设和滥设。 四、使用安全警示牌的基本要求 1.现场存在安全风险的重要部位和关键岗位必须设置能提供相应安全信息的安全警示牌。根据有关规定，现场出入口、施工起重机械、临时用电设施、脚手架、通道口、楼梯口、电梯井口、孔洞、基坑边沿、爆炸物及有毒有害物质存放处等属于存在安全风险的重要部位，应当设置明显的安全警示牌。例如，在爆炸物及有毒有害物质存放处设禁止烟火等禁止标志；在木工圆锯旁设置当心伤手等警告标志；在通道口处设置安全通道等提示标志等。 2.安全警示牌应设置在所涉及的相应危险地点或设备附加的最容易被观察到的地方。 3.安全警示牌应设置在明亮的、光线充分的环境中，例如应设置标志牌的位置附加光线较暗，则应考虑增加辅助光源。 4.安全警示牌应牢固地固定在依托物上，不能产生倾斜、卷翘，摆动等现象，高度应尽量与人眼的视线高度一致。 5.安全警示牌不得设置在门、窗、架等可移动的物体上，警示牌的正面或其邻近不得有妨碍人们试读的固定障碍物，并尽量避免经常被其他临时性物体所遮挡。 6.多个安全警示牌在一起布置时，应按警告、禁止、指令、
露顶式平面钢闸门设计说明书 一、设计资料 ⑴闸门型式：露顶式平面钢闸门 ⑵孔口净宽：8.0 m ⑶设计水头：7.0m ⑷结构材料：Q 235F A - ⑸焊条：焊条采用E 43型手工焊 ⑻止水橡皮：侧止水用P 型橡皮，底止水用条形橡皮；行走支承：采用胶木滑道，压合胶木为2-MCS ⑼混泥土强度等级：C20 ⑾规范：《水利水电工程钢闸门设计规范》 （SL 74-1995）
二、闸门结构的型式及布置 1.闸门尺寸的确定: ⑴闸门高度：考虑风浪所产生的水位超高为0.2 m，故闸门高度5.2+0.2=5.4 m ⑵闸门的荷载跨度为两侧止水间的间距L D=8.0 m ⑶闸门计算跨度L=L0+2d=8+2×0.3=8.6 m 2. 主梁的型式 主梁的型式应根据水头和跨度大小而定，本闸门属于中等跨度(L=5~10)，为了便于制造和维护，采用实腹式组合梁，焊接组合截面。 3. 主梁的布置 根据闸门的高垮比L H = 8.6 5.2 =1.65>1.55，决定采用双主梁，为使两根主梁在设计水位时所
受水压力相等，两根主梁的位置应对称于水压力合力的作用线y=H 3 =5 3 =1.67 m ，并要求 下悬臂a ≥0.12H 和a ≥0.4 m ，上悬臂c ≤0.45H 和c ＜3.6 m 。且使底主梁到底止水的距离尽量符合底缘布置要求（即α>30°），先取a=0.12H=0.6 m ，则主梁间距：2b=2(y-a)=2×(1.67-0.6)=2.14 m 4. 梁格的布置和形式 格采用复式布置和高等连接，三根水平次梁穿过横隔板上的预留孔并被横隔板所 支承。水平次梁为连续梁，其间距上疏下密，面板各区格所需要的厚度大致相等。梁格的布置及具体尺寸如下图所示： 5. 联结系的布置和形式 （1）横向联结系：根据主梁的跨度，采用布置3道横隔板，横隔板兼作竖直次梁，其 横向联结间距为L=8.6 4 =2.15 m （2）纵向联结系:采用斜杆式桁架，布置在两根主梁下翼缘的竖平面内，并设有4根等 肢角钢的斜杆。 6. 边梁与行走支承
车间平面布置图 一、车间布置设计的目的与重要性 1、目的：对厂房的配置和设备的排列作出合理的安排，并决定车间、工段的长度、宽度、高度和建筑结构型式，以及各车间之间与工段之间的相互联系。 2、重要性：是工艺设计的重要组成部分，关系整个车间的命运。 3、依据： ①生产工艺流程图；
②物料衡算数据及物料性质、包括原料、半成品、成品、副产品的数量及性质；三废的数量及处理方法； ③设备资料，包括设备外形尺寸、重量。支撑形式、保温情况极其操作条件，设备一览表等； ④公用系统用量，供排水、供电、供热、冷冻、压缩空气、外管资料等； ⑤土建资料和劳动安全、防火、防爆资料； ⑥车间组织及定员资料；
⑦厂区总平面布置，包括本车间与其它生产车间、辅助车间、生活设施的相互联系，厂内人流物流的情况与数量； ⑧有关布置方面的一些规范资料。 4、组成： ①工厂组成：生产车间、辅助车间、动力车间、仓库和堆场部分、三废治理部分、厂前区行政福利部分。 ②工厂生产车间的内部组成：
生产、辅助、生活等三部分； 生产部分：原料工段、生产工段、成品工段、回收工段等； 辅助部分：通风空调室、变电配电室、车间化验室、控制室等； 生活行政部分：其中包括车间办公室、会议室、更衣室、休息室、浴室以及厕所等。 二、车间布置设计的原则与内容
1、车间布置设计的原则 要求：技术先进、经济合理、节省投资、操作维修方便、设备排列简洁、紧凑、整齐、美观。 （1）车间布置应符合生产工艺要求的原则 （2）车间布置应符合生产操作要求的原则 ①每一个设备要考虑一定的位置。
②设备布置应考虑为操作工人能管理多台设备或多种设备创造条件。 ③设备布置不宜过挤或过松，宜尽量对称紧凑，排列整齐，充分利用空间。 ④要考虑相同设备或相似设备互相使用的可能性和方便性 ⑤设备的自动测量仪表要集中控制，阀门控制集中，便于工人操作。 （3）车间布置应符合设备安装、检修要求的原则 ①根据设备大小及结构，考虑设备安装、检修及拆卸所需要的空间和
钢结构课程设计 题目：露顶式平面钢闸门设计 专业：水利水水电工程 姓名：杨军飞 班级：14瑶湖一班 学号：2014100034 指导老师：姚行友 二〇一二年6月25日
露顶式平面钢闸门设计 一、设计资料 闸门形式：露顶式平面钢闸门； 孔口净宽：10.00m 设计水头：5.40m 结构材料：Q235F A-; 焊条：焊条采用E43型手工焊； 止水橡皮：侧止水用P型橡皮，底止水用条形橡皮；行走支承：采用胶木滑道，压合胶木为2 MCS; - 启闭方式：电动固定式启闭机; 制造条件：金属结构制造厂制造，手工电弧焊，满足Ⅲ级焊缝质量检验标准；执行规范：《水利水电工程钢闸门设计规范》（1995 SL）。 74- - 。 二、闸门结构的形式及布置 （1）闸门尺寸的确定（见下图）。 1）闸门高度：考虑到风浪产生的水位超高为0.2m，故闸门高度= 5.54+ 0.2 = 5.6（m）； 2）闸门的荷载跨度为两侧止水的间距：L1 = 10m； 3）闸门的计算跨度：L = L0 + 2d = 10+2?0.2 =10.4 (m)；
（2）主梁的形式。主梁的形式应根据水头的大小和跨度的大小而定，本闸门属于中等跨度，为了方便制造和维护，决定采用实腹式组合梁。 （3）主梁的布置。根据闸门的高跨比，决定采用双主梁。为使两个主梁设计水位时所受的水压力相等，两个主梁的位置应对称于水压力的合力作用线y = H/3 ≈1.867， 并要求下臂梁H a 12.0≥和≥a 0.4。上臂梁 H c 45.0≤,今
取 a 0.12H=0.672(m) 主梁间距 2b=2(y-a)=2(1.867-0.672)=2.39(m) 则 c=H-2b-a=5.5-2.46-0.6=2.538(m) （满足要求） （4）梁格的布置和形式。梁格采用复式布置和等高连接，水平次梁穿过横隔板上的预留孔冰被横隔板所支承。水平次梁为连续梁，其间距应上疏下密，使面板各区格需要的厚度大致相等，梁格布置具体尺寸如下图所示。 （5）连接系的布置和形式。 1）横向连接系，根据主梁的跨度，决定布置道横隔板，其间距为 2.6 m，横隔板兼作竖直次梁。 2）纵向连接系，设在两个主梁下的翼缘的竖平面内。采用斜杆式桁架。 （6）边梁与行走支承。边梁采用单复式，行走支承采用胶木滑道。
露顶式平面钢闸门设计 一、设计资料 闸门形式：露顶式平面钢闸门； 孔口净宽：3.0m； 设计水头：2.8 m； 结构材料：Q235钢； 焊条：E43； 止水橡皮：侧止水用P形橡皮； 行走支承：采用胶木滑道，压合胶木为MCS-2； 砼强度等级：C20。 参考资料：《水利水电工程钢闸门设计规范》（SL74 -95）、《水工钢结构》。 二、闸门结构形式及布置 1、闸门尺寸的确定，如图-1所示： 1）闸门的高度：考虑风浪所产生的水位超高为0.2m，闸门的高 度H=2.8+0.2=3.0m； 2）闸门的荷载在跨度为两侧止水间的跨度：L0=3.0m ；
3）闸门的计算跨度：L=L0+2 × 0. 15=3.30m。 P 图1 闸门主要尺寸图 2、主梁形式的确定。主梁的形式根据水头的大小和跨度大小而定，一般分为实腹式和行架式，为方便制造和维护，采用实腹式组合梁。 3、主梁布置。 当闸门的跨度L不大于门高H或L/H<1.5时，采用多主梁式。根据每根主梁承受相等水压力的原则进行布置，保证主梁尺寸一致，便于制作安装。 水面至门底距离为H，主梁个数n，对于露顶式闸门，第K根主梁至水面的距离为y k，则： 本次设计根据实际情况采用两根主梁，采用两根主梁布置时，应该对称于水压力合力的作用线 y=H/3=2.8/3=0.93m，闸门上悬臂C 不宜过长，通常要求C≤0.45H=0.45×2.8=1.26m，下悬臂a≥0.12H，则
a=0.33≈0.12H=0.336（m ） 主梁间距 2b=2( y-a)=2×(0.93-0.33)=1.20m 则C=H-2b-a=2.8-1.2-0.33=1.27≈0.45H （满足要求） 4、梁格布置。 梁格布置一般分为：简式、普通式、复式三种。设计跨度较小且宽高比L/H<1.5时,可不设次梁，面板直接支承在多根主梁上。本设计采用普通式，不设水平次梁，只在竖向设两道横隔板。 图2 梁格布置尺寸图 5、梁格连接形式。 梁格的连接形式有齐平连接和降低连接两种。本次设计采用齐平连接。 6、边梁与行走支承。
闸门是用来关闭、开启或局部开启水工建筑物中过水孔口的活动结构，其主要作用是控制水位、调节流量。闸门按工作性质可分为工作闸门、事故闸门和检修闸门；按闸孔口的位置分为露顶闸门和潜孔闸门；按闸门结构型式分为平面闸门、弧形闸门和人字形闸门。平面钢闸门是最常见的一种钢闸门型式，它由活动的门叶结构、埋件和启闭设备三部分组成。 1.功能原理： 闸门由装有液压千斤顶的钢闸门及高压电动油泵站等组成，与闸门槽配合使用。通过电动液压泵站，将液压油经过高压软管输入千斤顶工作缸，将活塞顶起，压紧闸门导槽使钢闸门的“P”型橡胶紧贴在闸门槽的止水面上，达到止水的目的。 2．平面液压钢闸门的组成 平面液压钢闸门一般是由可以上下移动的门叶结构、埋固构件和启闭闸门的机械设备及液压系统及附件等所组成。 门叶结构的组成： 门叶结构是用来封闭和开启孔口的活动挡水结构。门叶结构是由面板、梁格、横向和纵向联结系、行走支承(滚轮或滑块)以及止水等部件组成。 1)面板。面板是用来直接挡水，并将承受的水压力传给梁格。面板通常设在闸门上游面，这样可以避免梁格和行走支承浸没于水中而聚积污物，也可以减少因门底过水而产生的振动。对静水启闭的闸门或
当启闭闸门时门底流速较小的闸门，为了设置止水的方便，面板可设在闸门的下游面。 2)梁格。梁格用来支承面板，以减少面板跨度而不致使面板过厚。梁格一般包括主梁、次梁(包括水平次梁、竖直次梁、顶梁和底梁)和边梁，共同支承面板传来的水压力。 3)空间联结系。由于门叶结构是一个竖放的梁板结构，梁格自重是竖向的，而梁格所承受水压力却是水平的，因此，要使每根梁都能处在它所承担的外力作用的平面内，就必须用联结系来保证整个梁格在闸门空间的相对位置。同时，联结系还起到增强门叶结构在横向竖平面内和纵向竖平面内刚度的作用。 横向联结系位于闸门横向竖平面内，其形式一般为实腹隔板式和桁架式。横向联结系用来支承顶梁、底梁和水平次梁，并将所承受的力传给主梁。同时，横向联结系保证着门叶结构在横向竖平面内的刚度，不使门顶和门底产生过大的变形。 纵向联结系一般采用桁架式或刚架式。桁架式结构的杆件由横向联结系的下弦、主梁的下冀缘和另设的斜杆所组成。桁架支承在边梁上，其主要作用是承受门叶自重及其他可能产生的竖向荷载，并配合横向联结系保证了整个门叶结构在空间的刚度。 4)行走支承。为保证门叶结构上下移动的灵活性，需要在边梁上设置滚轮或滑块，这些行走支承还将闸门上所承受的水压力传递到埋设在门槽内的轨道上。 5)吊具。采用自动抓钩起吊。
