高精度陀螺仪衡量标准
关于高精度陀螺仪有两种方法，一种是民间询问得知误差1度-2度算高精度陀螺仪。
?
?
还有一种说法，陀螺仪根本不测量角度，什幺误差多少度都不是严谨的说法，陀螺仪的原始数据是角速度，单位弧度每秒，把iphone放桌子上原始数据在0.01～－0.01之间浮动，这个数据需要软件过滤，灵敏度高了就会出现－1。
?
?
几种高精度陀螺仪介绍
?
目前，陀螺仪技术正在由传统的机械转子陀螺向以光学陀螺仪为代表的新型陀螺仪转变，本文便简要为您介绍几种处在技术领域前沿的新型陀螺仪技术，希望能够帮您开阔视野。了解到陀螺仪技术的最新进展。
?
?
我们知道，陀螺仪的基本原理是利用高速转子的惯性，即物体具有抗拒对其运动方向做任何改变的性质，这使得转子趋向于保持其转轴方向，然后用多种方法读出转轴所指示的方向，从而测量出角速度或者角运动。
?
电子陀螺仪工作原理 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 电子陀螺仪其实就是机械式陀螺仪的进化，机械式是利用真实的陀螺等机械制作的，而电子是利用芯片来实现陀螺仪的功能，其工作原理类似（电子只不过是模拟出来的而已）。 所有陀螺仪的工作原理是一样的：广泛应用于航海、航空和航天领域，种类很多，其中陀螺罗盘就是代替罗盘的装置。 陀螺仪的原理就是，一个旋转物体的旋转轴所指的方向在不受外力影响时，是不会改变的。人们根据这个道理，用它来保持方向，制造出来的东西就叫陀螺仪。陀螺仪在工作时要给它一个力，使它快速旋转起来，一般能达到每分钟几十万转，可以工作很长时间。然后用多种方法读取轴所指示的方向，并自动将数据信号传给控制系统。 最基础的陀螺仪的结构：基础的陀螺仪是一种机械装置，其主要部分是一个对旋转轴以极高角速度旋转的转子，转子装在一支架内； 历史： 1850年法国的物理学家莱昂·傅科（J.Foucault）为了研究地球自转，首先发现高速转
动中的转子（rotor），由于惯性作用它的旋转轴永远指向一固定方向，他用希腊字gyro（旋转）和skopein（看）两字合为gyro scopei 一字来命名这种仪表。 陀螺仪是一种既古老而又很有生命力的仪器，从第一台真正实用的陀螺仪器问世以来已有大半个世纪，但直到现也，陀螺仪仍在吸引着人们对它进行研究，这是由于它本身具有的特性所决定的。陀螺仪最主要的基本特性是它的稳定性和进动性。人们从儿童玩的地陀螺中早就发现高速旋转的陀螺可以竖直不倒而保持与地面垂直，这就反映了陀螺的稳定性。研究陀螺仪运动特性的理论是绕定点运动刚体动力学的一个分支，它以物体的惯性为基础，研究旋转物体的动力学特性。 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
什么是陀螺仪 陀螺仪简介 绕一个支点高速转动的刚体称为陀螺(top)。通常所说的陀螺是特指对称陀螺，它是一个质量均匀分布的、具有轴对称形状的刚体，其几何对称轴就是它的自转轴。由苍蝇后翅（特化为平衡棒）仿生得来。 在一定的初始条件和一定的外力矩在作用下，陀螺会在不停自转的同时，还绕着另一个固定的转轴不停 地旋转，这就是陀螺的旋进(precession)，又称为回转效应(gyroscopic effect)。陀螺旋进是日常生活中常 见的现象，许多人小时候都玩过的陀螺就是一例。 人们利用陀螺的力学性质所制成的各种功能的陀螺装置称为陀螺仪(gyroscope)，它在科学、技术、军事等各个领域有着广泛的应用。比如：回转罗盘、定向指示仪、炮弹的翻转、陀螺的章动、地球在太阳（月球）引力矩作用下的旋进（岁差）等。 陀螺仪的种类很多，按用途来分，它可以分为传感陀螺仪和指示陀螺仪。传感陀螺仪用于飞行体运动的 自动控制系统中，作为水平、垂直、俯仰、航向和角速度传感器。指示陀螺仪主要用于飞行状态的指示， 作为驾驶和领航仪表使用。 陀螺仪原理 陀螺仪的原理就是，一个旋转物体的旋转轴所指的方向在不受外力影响时，是不会改变的。人们根据这 个道理，用它来保持方向，制造出来的东西就叫陀螺仪。我们骑自行车其实也是利用了这个原理。轮子转 得越快越不容易倒，因为车轴有一股保持水平的力量。陀螺仪在工作时要给它一个力，使它快速旋转起来，一般能达到每分钟几十万转，可以工作很长时间。然后用多种方法读取轴所指示的方向，并自动将数据信 号传给控制系统。 现代陀螺仪 现代陀螺仪是一种能够精确地确定运动物体的方位的仪器，它是现代航空，航海，航天和国防工业中广 泛使用的一种惯性导航仪器，它的发展对一个国家的工业，国防和其它高科技的发展具有十分重要的战略 意义。传统的惯性陀螺仪主要是指机械式的陀螺仪，机械式的陀螺仪对工艺结构的要求很高，结构复杂， 它的精度受到了很多方面的制约。自从上个世纪七十年代以来，现代陀螺仪的发展已经进入了一个全新的 阶段。1976年等提出了现代光纤陀螺仪的基本设想，到八十年代以后，现代光纤陀螺仪就得到了非常迅 速的发展，与此同时激光谐振陀螺仪也有了很大的发展。由于光纤陀螺仪具有结构紧凑，灵敏度高，工作 可靠等等优点，所以目前光纤陀螺仪在很多的领域已经完全取代了机械式的传统的陀螺仪，成为现代导航 仪器中的关键部件。和光纤陀螺仪同时发展的除了环式激光陀螺仪外，还有现代集成式的振动陀螺仪，集 成式的振动陀螺仪具有更高的集成度，体积更小，也是现代陀螺仪的一个重要的发展方向。 现代光纤陀螺仪包括干涉式陀螺仪和谐振式陀螺仪两种，它们都是根据塞格尼克的理论发展起来的。塞 格尼克理论的要点是这样的：当光束在一个环形的通道中前进时，如果环形通道本身具有一个转动速度， 那么光线沿着通道转动的方向前进所需要的时间要比沿着这个通道转动相反的方向前进所需要的时间要多。也就是说当光学环路转动时，在不同的前进方向上，光学环路的光程相对于环路在静止时的光程都会产生 变化。利用这种光程的变化，如果使不同方向上前进的光之间产生干涉来测量环路的转动速度，就可以制 造出干涉式光纤陀螺仪，如果利用这种环路光程的变化来实现在环路中不断循环的光之间的干涉，也就是 通过调整光纤环路的光的谐振频率进而测量环路的转动速度，就可以制造出谐振式的光纤陀螺仪。从这个 简单的介绍可以看出，干涉式陀螺仪在实现干涉时的光程差小，所以它所要求的光源可以有较大的频谱宽度，而谐振式的陀螺仪在实现干涉时，它的光程差较大，所以它所要求的光源必须有很好的单色性。 编辑本段陀螺仪的用途 陀螺仪是一种既古老而又很有生命力的仪器，从第一台真正实用的陀螺仪器问世以来已有大半个世纪， 但直到现也，陀螺仪仍在吸引着人们对它进行研究，这是由于它本身具有的特性所决定的。陀螺仪最主要 的基本特性是它的稳定性和进动性。人们从儿童玩的地陀螺中早就发现高速旋转的陀螺可以竖直不倒而保
【悠牛仪器仪表网】陀螺仪传感器是一个简单易用的基于自由空间移动和手势的定位和控制系统。用来感测和维持方向的装置，它是航空、航海及太空导航系统中判断方位的主要依据，并且在汽车安全，航模，望远镜等领域广泛应用。 主要检测空间某些相位的倾角变化、位置变化，主要用于空间物理领域，特别在航空、航海方面有较多的用途，如：飞机上的陀螺仪，当飞机在做360°翻转的时候，陀螺仪将会保持原始的基准状态不变，从而让驾驶员找到本飞机在空间状态的相位变化，也就是：当时飞机处在什么相位。 陀螺仪传感器原理 一个旋转物体的旋转轴所指的方向在不受外力影响时，是不会改变的。人们根据这个道理，用它来保持方向，制造出来的东西就叫陀螺仪。我们骑自行车其实也是利用了这个原理。轮子转得越快越不容易倒，因为车轴有一股保持水平的力量。陀螺仪在工作时要给它一个力，使它快速旋转起来，一般能达到每分钟几十万转，可以工作很长时间。 然后用多种方法读取轴所指示的方向，并自动将数据信号传给控制系统。陀螺仪传感器应用领域以及发展方向现代陀螺仪是一种能够精确地确定运动物体的方位的仪器，它是现代航空，航海，航天和国防工业中广泛使用的一种惯性导航仪器，它的发展对一个国家的工业，国防和其它高科技的发展具有十分重要的战略意义。 传统的惯性陀螺仪主要是指机械式的陀螺仪，机械式的陀螺仪对工艺结构的要求很高，结构复杂，它的精度受到了很多方面的制约。自从上个世纪七十年代以来，现代陀螺仪的发展已经进入了一个全新的阶段。1976年等提出了现代光纤陀螺仪的基本设想，到八十年代以后，现代光纤陀螺仪就得到了非常迅速的发展，与此同时激光谐振陀螺仪也有了很大的发展。 由于光纤陀螺仪具有结构紧凑，灵敏度高，工作可靠等等优点，所以目前光纤陀螺仪在很多的领域已经完全取代了机械式的传统的陀螺仪，成为现代导航仪器中的关键部件。 和光纤陀螺仪同时发展的除了环式激光陀螺仪外，还有现代集成式的振动陀螺仪，集成式的振动陀螺仪具有更高的集成度，体积更小，也是现代陀螺仪的一个重要的发展方向。 陀螺仪传感器分类 根据框架的数目和支承的形式以及附件的性质决定陀螺仪的类型有： 二自由度陀螺仪(只有一个框架，使转子自转轴具有一个转动自由度)。 根据二自由度陀螺仪中所使用的反作用力矩的性质，可以把这种陀螺仪分成三种类型： 积分陀螺仪(它使用的反作用力矩是阻尼力矩);速率陀螺仪(它使用的反作力矩是弹性力矩); 无约束陀螺(它仅有惯性反作用力矩); 现在，除了机、电框架式陀螺仪以外，还出现了某些新型陀螺仪，如静电式自由转子陀螺仪，挠性陀螺仪，激光陀螺仪等。 三自由度陀螺仪(具有内、外两个框架，使转子自转轴具有两个转动自由度。在没有任何力矩装置时，它就是一个自由陀螺仪)。 直流电流传感器 https://www.doczj.com/doc/2214225963.html,/subject/zhiliudianliuchuanganqi.html
陀螺仪是用来测量角速率的器件，在加速度功能基础上，可以进一步发展，构建陀螺仪。 陀螺仪的内部原理是这样的：对固定指施加电压，并交替改变电压，让一个质量块做振荡式来回运动，当旋转时，会产生科里奥利加速度，此时就可以对其进行测量；这有点类似于加速度计，解码方法大致相同，都会用到放大器。 角速率由科氏加速度测量结果决定 - 科氏加速度 = 2 × (w ×质量块速度) - w是施加的角速率(w = 2 πf) 通过14 kHz共振结构施加的速度（周期性运动）快速耦合到加速度计框架 - 科氏加速度与谐振器具有相同的频率和相位，因此可以抵消低速外部振动 该机械系统的结构与加速度计相似（微加工多晶硅） 信号调理（电压转换偏移）采用与加速度计类似的技术 施加变化的电压来回移动器件，此时器件只有水平运动没有垂直运动。如果施加旋转，可以看到器件会上下移动，外部指将感知该运动，从而就能拾取到与旋转相关的信号。
上面的动画，只是抽象展示了陀螺仪的工作原理，而真实的陀螺仪内部构造是下面这个样子。
PS：陀螺仪可以三个一起设计，分别对应于所谓滚动、俯仰和偏航。 任何了解航空器的人都知道，俯仰是指航空器的上下方向，偏航是指左右方向，滚动是指向左或向右翻滚。要正确控制任何类型的航空器或导弹，都需要知道这三个参数，这就会用到陀螺仪。它们还常常用于汽车导航，当汽车进入隧道而失去GPS信号时，这些器件会记录您的行踪。 无人机在飞行作业时，获取的无人机影像通常会携带配套的POS数据。从而在处理中可以更加方便的处理影像。而POS数据主要包括GPS数据和

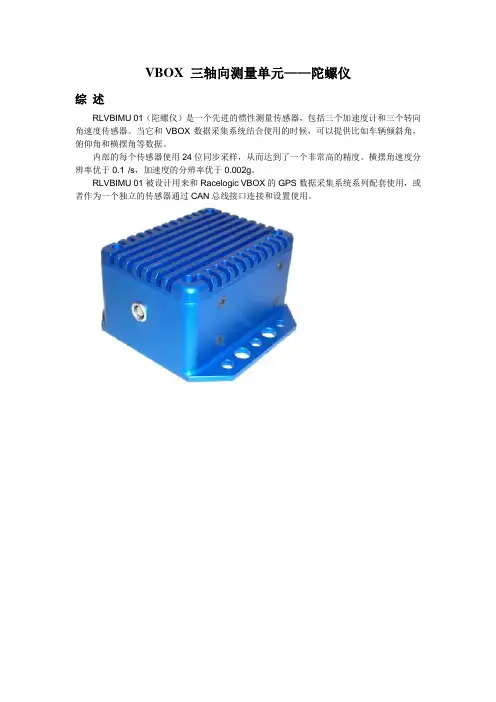

IMU数据，即倾斜摄影测量中的外方位元素：（纬度、经度、高程、航向角（Phi）、俯仰角（Omega）及翻滚角（Kappa））。 GPS数据一般用X、Y、Z表示，代表了飞机在飞行中曝光点时刻的地理位置。 飞控是由主控MCU和惯性测量模块（IMU，Inertial Measurement Unit）组成。IMU提供飞行器在空间姿态的传感器原始数据，一般由陀螺仪传感器/加速度传感器/电子罗盘提供飞行器9DOF数据。 IMU中的传感器用来感知飞行器在空中的姿态和运动状态，这有个专有名词叫做运动感测追踪，英文Motion Tracking。运动感测技术主要有四种基础运动传感器，下面分别说明其进行运动感测追踪的原理。 微机电系统（MEMS） IMU中使用的传感器基本上都是微机电系统（MEMS），是半导体工业中非常重要的一个分支。 微机电系统（MEMS, Micro-Electro-Mechanical System）是一种先进的制造技术平台。微机电系统是微米大小的机械系统，是以半导体制造技术为基础发展起来的。 我们的四轴飞行器上用到的加速度陀螺仪MPU6050，电子罗盘 HMC5883L都是微机电系统，属于传感MEMS分支。传感MEMS技术是指用微电子微机械加工出来的、用敏感元件如电容、压电、压阻、热电耦、谐振、隧道电流等来感受转换电信号的器件和系统。 加速器（G-sensors） 加速器可用来感测线性加速度与倾斜角度，单一或多轴加速器可感应结合线性与重力加速度的幅度与方向。含加速器的产品，可提供有限的运动感测功能。 加速度计的低频特性好，可以测量低速的静态加速度。在我们的飞行器上，就是对重力加速度g（也就是前面说的静态加速度）的测量和分析，其它瞬间加速度可以忽略。记住这一点对姿态解算融合理解非常重要。 当我们把加速度计拿在手上随意转动时，我们看的是重力加速度在三个轴上的分量值。加速度计在自由落体时，其输出为0。为什么会这样呢？这里涉及到加速度计的设计原理：加速度计测量加速度是通过比力来测量，而不是通过加速度。
最全的陀螺仪基础知识详解 陀螺仪，又叫角速度传感器，是用高速回转体的动量矩敏感壳体相对惯性空间绕正交于自转轴的一个或二个轴的角运动检测装置，同时，利用其他原理制成的角运动检测装置起同样功能的装置也称陀螺仪。 一、陀螺仪的名字由来 陀螺仪名字的来源具有悠久的历史。据考证，1850年法国的物理学家莱昂·傅科（J.Foucault）为了研究地球自转，首先发现高速转动中地的转子（rotor），由于它具有惯性，它的旋转轴永远指向一固定方向，因此傅科用希腊字gyro（旋转）和skopein（看）两字合为“gyroscopei”一字来命名该仪器仪表。 最早的陀螺仪的简易制作方式如下：即将一个高速旋转的陀螺放到一个万向支架上，靠陀螺的方向来计算角速度。 其中，中间金色的转子即为陀螺，它因为惯性作用是不会受到影响的，周边的三个“钢圈”则会因为设备的改变姿态而跟着改变，通过这样来检测设备当前的状态，而这三个“钢圈”所在的轴，也就是三轴陀螺仪里面的“三轴”，即X轴、y轴、Z轴，三个轴围成的立体空间联合检测各种动作，然后用多种方法读取轴所指示的方向，并自动将数据信号传给控制系统。因此一开始，陀螺仪的最主要的作用在于可以测量角速度。 二、陀螺仪的基本组成 当前，从力学的观点近似的分析陀螺的运动时，可以把它看成是一个刚体，刚体上有一个万向支点，而陀螺可以绕着这个支点作三个自由度的转动，所以陀螺的运动是属于刚体绕一个定点的转动运动，更确切地说，一个绕对称轴高速旋转的飞轮转子叫陀螺。将陀螺安装在框架装置上，使陀螺的自转轴有角转动的自由度，这种装置的总体叫做陀螺仪。 陀螺仪的基本部件有：陀螺转子（常采用同步电机、磁滞电机、三相交流电机等拖动方法来使陀螺转子绕自转轴高速旋转，并见其转速近似为常值）；内、外框架（或称内、外环，它是使陀螺自转轴获得所需角转动自由度的结构）；附件（是指力矩马达、信号传感器等）。 三、陀螺仪的工作原理 陀螺仪侦测的是角速度。其工作原理基于科里奥利力的原理：当一个物体在坐标系中直线移动时，假设坐标系做一个旋转，那么在旋转的过程中，物体会感受到一个垂直的力和垂直方向的加速度。 台风的形成就是基于这个原理，地球转动带动大气转动，如果大气转动时受到一个切向力，便容易形成台风，而北半球和南半球台风转动的方向是不一样的。用一个形象的比喻解释了科里奥利力的原理。
陀螺仪介绍2013-1-28
?陀螺仪发展及应用情况 ?MEMS陀螺仪基本原理 ?陀螺仪与加速度传感器、电子罗盘的 对比以及九轴概念 ?测试讨论 2013-1-28
?陀螺仪发展及应用情况 ?MEMS陀螺仪基本原理 ?陀螺仪与加速度传感器、电子罗盘的 对比以及九轴概念 ?测试讨论 2013-1-28
2013-1-28 1850年法国的物理学家莱昂·傅科（J.Foucault ）为了研究地球自转，首先发现高速转动中的转子 （rotor ），由于惯性作用它的旋转轴永远指向一固定方向，他用希腊字 gyro （旋转）和skopein （看）两字合为gyro scopei 一字来命名这种仪表。
?最初的陀螺仪主要用于航海，起稳定船体的作用，此时主要是二维陀螺仪； ?后在航空、航天领域开始广泛的应用。用于飞行体运动的自动控制系统中，作为水平、垂直、俯仰、航向和角速度传感器。指示 陀螺仪主要用于飞行状态的指示，作为驾驶和领航仪表使用。在这些应用中都是三维陀螺仪； ?另外，在军事领域，陀螺仪也发挥着重要作用，例如炮弹的旋转、导弹的惯性导航系统，以提高击中－杀伤比 ?最开始用于航海、航空、航天的陀螺仪都是机械式的，到了现代，主要可以分为压电陀螺仪、微机械陀螺仪、光纤陀螺仪、激 光陀螺仪，现代陀螺仪在结构上已不具备“陀螺”，只是在功能上 与传统的机械陀螺仪同样罢了 2013-1-28
2013-1-28 现在广泛使用的MEMS （微机械）陀螺可应用于航空、航天、航海、兵器、汽车、生物医学、环境监控等领域。并且MEMS 陀螺相比传统的陀螺有明显的优势： 1、体积小、重量轻，适合于对安装空间和重量要求苛刻的场合，例如弹载测量等； 2、低成本； 3、更高可靠性，内部无转动部件，全固
港口车辆精确定位管理解决方案 本文介绍北斗卫星差分定位技术来解决港口车辆高精度定位难题，包括工作原理、使用条件等。 一、背景 在全球经济一体化深入发展的今天，港口作为全球运输网络中的一个重要节点,是对外贸易进出口货物的集散中心,是国际物流供应链的重要环节和物流通道的枢纽，对区域经济的发展起着越来越重要的促进作用。但是随着港口继续向大型化、专业化的发展，呈现出专业化程度不高、基础设施设备不厚实的现状。自动化设备不多及物流设施设备标准化程度不高，对港口运输车辆精确定位迫切等问题已成为制约我国港口物流发展的瓶颈。 二、建设目标 为配合港口自身发展的需求，建立完善高效的集疏装卸系统，帮助港口精确了解作业车辆的位置，为统筹调度提供准确，快速的位置信息资料。 1、对港口作业车辆进行厘米级定位 2、对港口运输车辆的轨迹一目了然，各种异常行为实时报警 3、电子围栏，可以为每台在港口作业的车辆划定行驶范围，避免管理混乱 4、驾驶员不良行为驾驶行为后台实时报警，规范驾驶行为，降低作业风险 后台自动生成各种报表，如行车报表，超出围栏警戒报表，司机不良行为驾驶报表 三、解决方案 （一）北斗定位系统
依靠美国的GPS对中国的长远发展是存在巨大风险的，为此中国发展了自己的北斗卫星定位系统，用于抗衡美国的GPS。北斗卫星导航系统是我国自行研制开发的区域性有源三维卫星定位与通信系统，是除美国的GPS、俄罗斯的GLONASS之后第三个成熟的卫星导航系统。 在交通运输行业，我国9个示范省市的8万多辆旅游包车、大客车和危险品运输车辆都安装了北斗车载终端系统，利用北斗“火眼金睛”加强对交通运输安全的监管。在气象领域，中国气象局开展了“基于北斗导航卫星的大气、海洋和空间监测预警示范应用工程”，完成了北斗探空仪和探空系统的研发、生产任务，湖北、广东等省市北斗水汽电离层监测区域网已投入运行。初步验证表明，基于北斗的气象应用可大幅提升传统业务水平。 据悉，我国北斗车载导航终端技术已经成熟，导航型芯片模块定位精度、测速精度、可用性等关键性能指标已与国际同类产品相当，总体性能相当于美国SIRF的第二代、第三代芯片水平，已具备进入车辆、手持设备的条件，目前正向批量生产过渡。北斗车载的应用将逐步进入大众消费市场。 （二）、北斗—GPS高精度差分定位系统 北斗差分定位系统由一个主控站，GPS卫星，卫星接收基站，监控终端、北斗定位系统和用户端组成。如图： 由于GPS和北斗系统是不同的定位系统，GPS接收机不能直接接收差分信息，因此必须开发兼容的用户专用定位软件。 （三）、系统设计理念 1、经济性 由于模拟系统功能的局限性，许多港口需要采购多重系统进行搭配，每一种系统只能完成其单一的功能（如数传等），一线操作人员需要使用不同的终端进行操作，在给操作带来不便的同时，也导致了资金的重复投入。 高精度差分定位系统作为一个强大的综合系统，由各种不同软硬件系统和各种不同的应用功能模块组成。因此，整个系统除了具有完善的软件体系结构和标准的内部模块接口，还需要满足各种数据应用服务的灵活配置，提供不同类型信息查询、数据分析功能，并可以通过工作门户视图和权限管理设定不同角色视图，不仅可以给不同角色提供不同信息，也可以灵活方便的进行信息安全控制。降低系统成本，为企业持续发展提供效益最大化。 2、可靠性 干扰严重：由于港口的业务量非常大，信道数量相对较多，普遍存在电磁干扰现象，
陀螺仪 科技名词定义 中文名称：陀螺仪 英文名称：gyroscope 定义：利用高速回转体的动量矩敏感壳体相对惯性空间绕正交于自转轴的一个或二个轴的角运动检测装置。利用其他原理制成的角运动检测装置起同样功能的也称陀螺仪。 应用学科：船舶工程（一级学科）；船舶通信导航（二级学科） 本内容由全国科学技术名词审定委员会审定公布 陀螺仪 用高速回转体的动量矩敏感壳体相对惯性空间绕正交于自转轴的一个或二个轴的角运动检测装置。利用其他原理制成的角运动检测装置起同样功能的也称陀螺仪。 目录
编辑本段
陀螺仪 结构 基本上陀螺仪是一种机械装置，其主要部分是一个对旋转轴以极高角速度旋转的转子，转子装在一支架内；在通过转子中心轴XX1上加一内环架，那么 陀螺仪就可环绕飞机两轴作自由运动；然后，在内环架外加上一外环架；这个陀螺仪有两个平衡环，可以环绕飞机三轴作自由运动，就是一个完整的太空陀螺仪(space gyro)。 历史 1850年法国的物理学家莱昂·傅科（J.Foucault）为了研究地球自转，首先发现高速转动中的转子（rotor），由于惯性作用它的旋转轴永远指向一固定方向，他用希腊字 gyro（旋转）和skopein（看）两字合为gyro scopei 一字来命名这种仪表。 陀螺仪是一种既古老而又很有生命力的仪器，从第一台真正实用的陀螺仪器问世以来已有大半个世纪，但直到现也，陀螺仪仍在吸引着人们对它进行研究，这是由于它本身具有的特性所决定的。陀螺仪最主要的基本特性是它的稳定性和进动性。人们从儿童玩的地陀螺中早就发现高速旋转的陀螺可以竖直不倒而保持与地面垂直，这就反映了陀螺的稳定性。研究陀螺仪运动特性的理论是绕定点运动刚体动力学的一个分支，它以物体的惯性为基础，研究旋转物体的动力学特性。 编辑本段陀螺仪原理 陀螺仪的原理就是，一个旋转物体的旋转轴所指的方向在不受外力影响时，是不会改变的。人们根据这个道理，用它来保持方向，制造出来的东西就叫陀螺仪。陀螺仪在工作时要给它一个力，使它快速旋转起来，一般能达到每分钟几十万转，可以工作很长时间。然后用多种方法读取轴所指示的方向，并自动将数据信号传给控制系统。 在现实生活中，陀螺仪发生的进给运动是在重力力矩的作用下发生的。
陀螺仪的工作原理 陀螺仪的原理 一个旋转物体的旋转轴所指的方向在不受外力影响时，是不会改变的。人们根据这个道理，用它来保持方向，制造出来的东西就叫陀螺仪。我们骑自行车其实也是利用了这个原理。轮子转得越快越不容易倒，因为车轴有一股保持水平的力量。陀螺仪在工作时要给它一个力，使它快速旋转起来，一般能达到每分钟几十万转，可以工作很长时间。然后用多种方法读取轴所指示的方向，并自动将数据信号传给控制系统。 现代陀螺仪 一种能够精确地确定运动物体的方位的仪器，它是现代航空，航海，航天和国防工业中广泛使用的一种惯性导航仪器，它的发展对一个国家的工业，国防和其它高科技的发展具有十分重要的战略意义。传统的惯性陀螺仪主要是指机械式的陀螺仪，机械式的陀螺仪对工艺结构的要求很高，结构复杂，它的精度受到了很多方面的制约。自从上个世纪七十年代以来，现代陀螺仪的发展已经进入了一个全新的阶段。1976年等提出了现代光纤陀螺仪的基本设想，到八十年代以后，现代光纤陀螺仪就得到了非常迅速的发展，与此同时激光谐振陀螺仪也有了很大的发展。由于光纤陀螺仪具有结构紧凑，灵敏度高，工作可靠等等优点，所以目前光纤陀螺仪在很多的领域已经完全取代了机械式的传统的陀螺仪，成为现代导航仪器中的关键部件。和光纤陀螺仪同时发展的除了环式激光陀螺仪外，还有现代集成式的振动陀螺仪，集成式的振动陀螺仪具有更高的集成度，体积更小，也是现代陀螺仪的一个重要的发展方向。 现代光纤陀螺仪 包括干涉式陀螺仪和谐振式陀螺仪两种，它们都是根据塞格尼克的理论发展起来的。塞格尼克理论的要点是这样的：当光束在一个环形的通道中前进时，如果环形通道本身具有一个转动速度，那么光线沿着通道转动的方向前进所需要的时间要比沿着这个通道转动相反的方向前进所需要的时间要多。也就是说当光学环路转动时，在不同的前进方向上，光学环路的光程相对于环路在静止时的光程都会产生变化。利用这种光程的变化，如果使不同方向上前进的光之间产生干涉来测量环路的转动速度，这样就可以制造出干涉式光纤陀螺仪，如果利用这种环路光程的变化来实现在环路中不断循环的光之间的干涉，也就是通过调整光纤环路的光的谐振频率进而测量环路的转动速度，就可以制造出谐振式的光纤陀螺仪。从这个简单的介绍可以看出，干涉式陀螺仪在实现干涉时的光程差小，所以它所要求的光源可以有较大的频谱宽度，而谐振式的陀螺仪在实现干涉时，它的光程差较大，所以它所要求的光源必须有很好的单色性。 陀螺仪工作原理与应用（陀螺经纬仪Jyro Station） 来源：译自日本《测量》06年8月号作者：日本测量仪器工业会更新日期：2006-9-22 阅读次数：6183

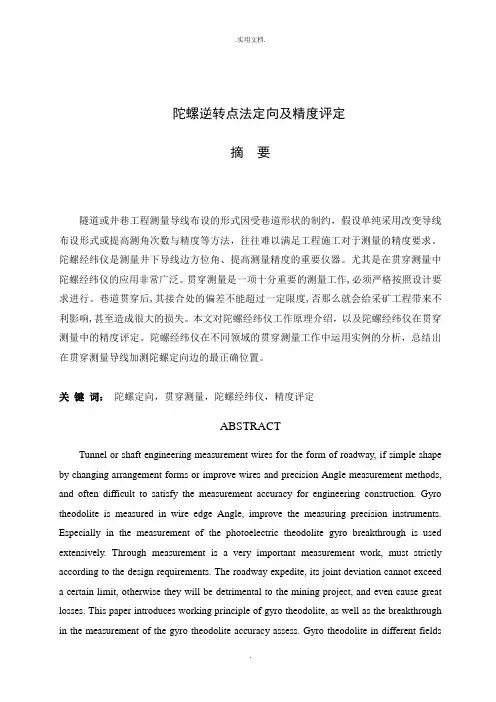

陀螺仪工作原理与应用（陀螺经纬仪Jyro Station） 来源：译自日本《测量》06年8月号作者：日本测量仪器工业会更新日期：2006-9-22 阅读次数：3235 为了求得测量的基准方位和日照时间的方位，必须使用磁针罗盘仪进行天体观测。然而，磁针罗盘仪的精度有限，在天体观测中还要受到确保通视、天气、场所和时间等观测条件的影响。为了解决这些问题，可采用利用了力学原理求得真北的陀螺经纬仪。陀螺经纬仪在隧道测量以及由于不能和已知点通视而无法确定方位、方向角的情况下都能发挥很大的作用。 （图1：陀螺工作站） 1、陀螺工作站的原理 高速旋转的物体的旋转轴，对于改变其方向的外力作用有趋向于铅直方向的倾向。而且，旋转物体在横向倾斜时，重力会向增加倾斜的方向作用，而轴则向垂直方向运动，就产生了摇头的
运动（岁差运动）。当陀螺经纬仪的陀螺旋转轴以水平轴旋转时，由于地球的旋转而受到铅直方向旋转力，陀螺的旋转体向水平面内的子午线方向产生岁差运动。当轴平行于子午线而静止 时可加以应用。 2、陀螺工作站的构造 （图4：陀螺经纬仪的构造 0点调整螺丝，吊线，照明灯，陀螺转子、指针、供电用馈线、反 射镜、陀螺马达、刻度线、目镜）。
陀螺经纬仪的陀螺装置由陀螺部分和电源部分组成。此陀螺装置与全站仪结合而成。陀螺本体在装置内用丝线吊起使旋转轴处于水平。当陀螺旋转时，由于地球的自转，旋转轴在水平面内以真北为中心产生缓慢的岁差运动。旋转轴的方向由装置外的目镜可以进行观测，陀螺指针的振动中心方向指向真北。利用陀螺经纬仪的真北测定方法有“追尾测定”和“时间测定”等。 追尾测定[反转法] 利用全站仪的水平微动螺丝对陀螺经纬仪显示岁差运动的刻度盘进行追尾。在震动方向反转的点上（此时运动停止）读取水平角。如此继续测定之，求得其平均震动的中心角。用此方法进行20分钟的观测可以求得+/-0。5分的真北方向。 时间测定[通过法] 用追尾测定观测真北方向后，陀螺经纬仪指向了真北方向，其指针由于岁差运动而左右摆动。用全站仪的水平微动螺丝对指针的摆动进行追尾，当指针通过0点时反复记录水平角，可以提高时间测定的精度，并以+/-20秒的精度求得真北方向。 （图2：摇头运动） （图3：向子午线的岁差运动）
光纤陀螺仪测试方法 1范围 本标准规定了作为姿态控制系统、角位移测量系统和角速度测量系统中敏感器使用的单轴干涉性光纤陀螺仪（以下简称光纤陀螺仪）的性能测试方法。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB321-1980优先数和优先系数 CB998低压电器基本实验方法 GJB585A-1998惯性技术术语 GJB151军用设备和分系统电磁发射和敏感度要求 3术语、定义和符号 GJB585A-1998确立的以及下列术语、定义和符号适用于本标准。
