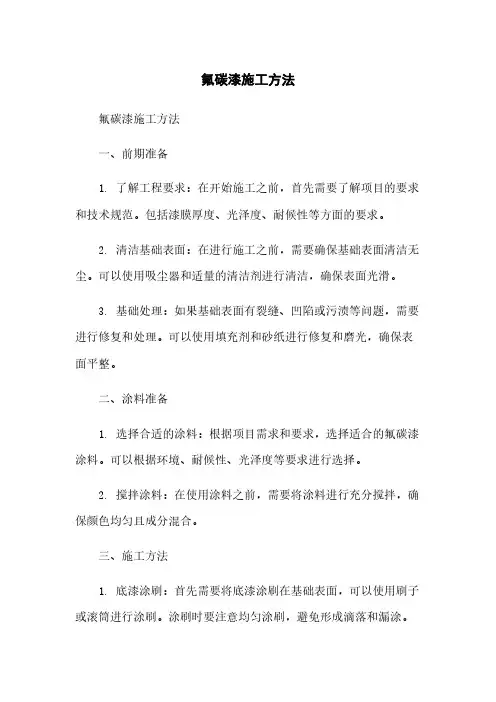

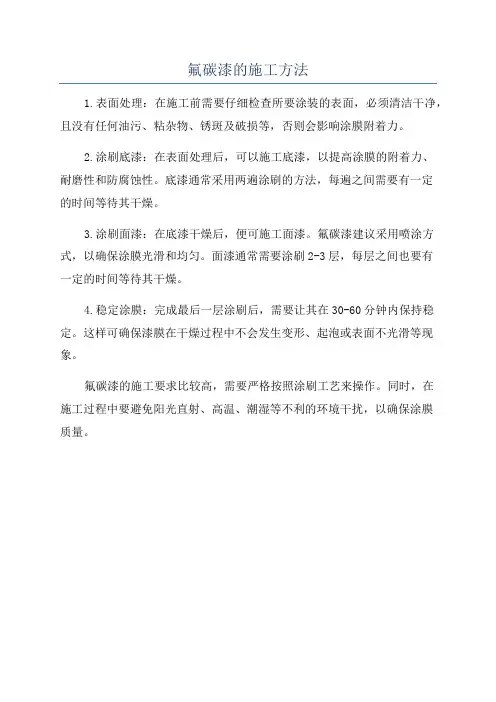

氟碳漆施工
施工方法:
严格按比例调配，先将固化剂与涂料混合后再加入稀释剂。本产品在制作过程中特别考虑到施工要求，因此可刷涂、喷涂、辊涂、本产品为双组份涂料，因此在混合8小时内用完。
干燥时间:
（23±2℃）表干20分钟，实干25小时，完全固化4天（25℃）。
涂装间隔:
4小时以上
储存:
盖紧密封，存放于阴凉、清洁和干燥的地方。保质期1年
表面处理：
金属表面的预处理，可以保证涂料的耐候性。
（一）新的金属表面
表面无油污，灰尘，无锈迹；
除锈最好达到SA2.5级或ST3.0级。
（二）涂有旧漆的金属表面须用工具除去旧漆，铁锈以及油污，灰尘等
施工条件：
施工期间湿度小于 75% ，温度 10 ℃ ~35 ℃为最佳温度；
安全及注意事项：
保证施工现场有良好的通风环境，应远离明火，施工现场不可以吸烟，避免溅到眼睛及皮肤。遵守一切安全规定。
处于以下环境条件下不能进行涂装：
1）环境温度低于已于5℃
2）表面温度高于露点温度不超过3℃；3）相对温度大于75%
4）钢板表面涂装前受潮
5）表面温度大于50℃
钢结构防腐涂装施工工艺及验收技术要求
1. 涂装前表面处理
1.1 打磨
①所有气割、剪切、机加工后的自由边锐角均应打磨至R2：
②喷砂前应用砂轮打磨去气割表面的割痕及火工矫正部位的硬化层，以使喷砂后在这些部位能形成合适的表面粗糙度。
1.2 除油
1.2.1 喷砂前钢材表面沾污的油脂必须清除干净
①推荐使用具有中度碱性的水性清洗剂清除污垢，然后以水冲净。
②杜绝用蘸有有机溶剂或洗涤的少量回丝控拭大面积油污，以免扩大油脂沾污面积。
1.2.2 抛丸、喷砂过程中和施工后，钢材表面必须避免油脂重新沾污。
①喷砂用压缩空气必须装有性能良好的油水分离器。
②除锈后的钢材表面必须严格避免重复沾污油脂。
③质量检查人员和涂装施工人员不可穿戴沾有油污的工作鞋、工作服、手套对未涂装的钢结构进行质量检查和涂装施工。
1.3 抛丸或喷砂除锈
1.3.1 除锈质量等级要求
①所有待涂水性无机富锌涂料的钢材表面，必须抛丸或喷砂达到TS08501-1（GB82923-88）Sa2.5级要求。
②局部修补涂层时，钢材表面民和须打磨至今IS08501-1（GB8923-88）St3级。
1.3.2 表面粗糙度要求
表面粗糙度要求控制在35~65μm范围内。
1.3.3 磨料
①为确保抛丸或喷砂后钢材表面达到规定的清吐度和表面粗糙度，推荐使用棱角状的粒度为0.8-1.2mm的铜渣砂或粒度为0.4-0.8mm的钢砂。
②所用磨料应是清洁干燥的，不可被有机物沾污。
1.3.4 压缩空气
喷砂用压缩空气，压力应不低0.5Mpa.
2. 水性无机富锌涂料的涂装
2.1 混合
2.1.1 混合比：主剂：锌粉=1.0:2.5(重量比)
※当用量较少时，不可估计两组份的重量比，必须称重。
2.1.2 混合时，应在不断搅拌A组份（主剂）的情况下，缓缓倒入B组份。决不可将主剂倒入锌粉中。混合后，将混合物用80目筛网过滤，并倒入另一只容器中。水性无机富锌涂料要求持续不断地搅拌。以使锌粉在与基料混合后始终处于悬浮状态中。
2.2 稀释与适用期
2.2.1 水性无机富锌涂料事先已稀释到喷涂粘度，并具有4小时的适用期。
2.2.2 必要时，可以用蒸馏水稀释
①稀释时，将蒸馏水加入到盛有基料的容器内，彻底混合均匀；
②若将适用期延长至8小时，13.2kg主剂可加入水350ml；
③在阳光直射下，或环境地温度高于25℃时，根据气温可加水350-1000ml;
2.2.3 当水性无机富锌涂料已超过适用期而变稠时，不可加水稀释再用。
2.3 喷涂施工
2.3.1 环境条件
①水性无机富锌涂料喷涂作业在喷砂除锈后应尽快进行，一般不应超过8小时；
②钢材表面温度和环境温度一般不应低于10℃，待涂表面温度至少应高于露点3~5℃以上；空气相对湿度不超过85%；当环境温度为5~10℃时，应视涂层表干速度，如果表干在30分钟之内，则可以施`1：5℃以下应停止施工。
③喷涂水性无机富锌涂料作业前或作业中，邻近场所不可喷涂有机涂料，以免有机涂料飞扬到待喷水性无机富锌涂料的钢材表面。
2.3.2 预涂装
下述部位在喷涂水性无机富锌涂料之前应用漆刷进行预涂装。（但预涂装不可涂得太厚）孔内侧及边；自由边手工焊缝；喷涂难以喷到的部位。
2.3.3 喷涂作业
①喷涂水性无机富锌涂料可使用GRACO公司的HUSKY307或Binks公司的专用喷涂设备。也可选用四川长江机械厂生产长江牌9C泵：
②应以垂直表面的角度持枪，并按50%搭接要求向表面喷涂，以获得均匀湿膜。
③喷涂角焊缝时，不宜将喷枪直对角部喷涂，而应让扇形喷雾边缘掠过角落，以避免因涂膜过厚而引起干燥不完全或涂膜龟裂。
④干膜厚度要求为80μm时，涂装作业可分两道施工，喷涂第一道使之平均干膜厚为40μm,让其干燥至指干（通常15~30分钟）后，接着尽快以全润湿状态涂装第二道，并达到所要求的最低干膜厚。
⑤喷枪嘴与待涂表面应保持适当距离，以避免干喷雾产生，如果表面存在干喷雾，或沉积有其他灰尘和杂质，在喷涂第二道涂层之前，应用砂纸打磨，继之以清水冲洗耳恭听，然后再进行涂装。
⑥杜绝使用已超过适用期的涂料。
2.4 涂层保护
涂层在完全干燥固化前（正常条件下一般为2小时），已涂装表面应避免受到雨淋。
3. 涂层质量检测
3.1 涂层外观
目测检查涂膜是否存在龟裂、流挂、鱼眼、漏涂、片落和其他弊病。
3.2 涂层附着力
①按ASTMD3359方法A-十字划线附着力试验法检测涂层附着力。
②用锋利刀片在已完全固化并且没有油脂沾污的涂层表面刻划两条各长40mm 相互以45度十字交*的切口，切口必须穿透涂层，到达基底；
③用ASTM指定的压敏胶带粘贴于十字切口之上，用手指和橡皮压紧，使胶带成半透明状，并留有一片由端。
④抓住胶带自由端迅速拉起，观察切口两边涂层与基底间涂层剥落情况。切口两边或交*处锯齿状剥落宽度小于1.6mm时，视为合适。
3.3 涂层膜厚用磁性干膜测厚仪测量涂层膜厚
4. 涂层缺陷修补
4.1 涂层擦伤处
①擦伤面积较小，并且锈蚀不严重时，先用洗耳恭听涤剂和清水清洗表面，干燥后铁砂皮打磨，然后刷涂水性无机富锌底漆。
②擦伤面积较大或者已有明显锈蚀时，在用洗涤剂和清水清洗表面并干燥后，用动力砂纸盘打磨，然后刷涂或喷涂水性无机富锌涂料。
4.2 涂层失去附着力的表面
由于钢材表面存在没污或表面粗糙过低，涂层失去附着力时，如面积较小，则按6.1条处理，如大面积失去附着力，则该表面必须重新清除油污，并喷砂至Sa2.5级，然后刷涂或喷涂。
4.3 涂层龟裂处
龟裂面积较小时，用动力砂纸盘打磨除去龟裂涂层，重新刷涂或喷涂；龟裂面积较大时，应重新喷砂至Sa2.5级，然后重新刷涂或喷涂。
4.4 膜厚不足
涂层膜厚未达规定要求时，应根据面积大小用喷涂或刷涂方法修补到规定厚度，修补前表面应是清洁的。
钢结构氟碳漆施工工艺
钢结构氟碳漆系列产品专门针对桥梁、船舶、机车、集装箱、机械设备、化工企业等各超耐候钢结构表面防腐的需要。
一、底材要求
金属的涂装基面最基本要求
干燥、无锈蚀、清洁。
干燥：涂装前基面保持干燥，无水迹存在。
无锈蚀：钢铁表面除锈级别达到Sa2.5级或Sa3级。
清洁：没有油、脂、霉、藻和其他粘附物。
二、涂装工艺
金属重防腐涂装分为三层：氟碳配套底漆、氟碳中层漆、面漆、罩光漆。
金属表面设计要求：
安全防护┅表面处理┅清理┅氟碳底漆┅涂中层漆┅涂面漆┅涂氟碳罩光漆┅涂层查检、维护。
三、安全防护
不同的涂料因其可燃、有毒等，而具有一定的危险性。这种危险能对人造成严重伤害。为避免事故发生，必须预知潜在危险。
1、燃烧和爆炸的危险
①、储藏
绝大多数涂料是可燃的，应将其贮存于干燥阴凉处，并与火源隔离。通常每个国家都有其对易燃物品贮藏的规定，所以涂料必须要根据此类规定贮藏。
②、施工
施工过程中，易燃易爆的溶剂因蒸发而散布于大气中，当其浓度达到爆炸极限时接触明火即会发生爆炸，因此施工场地必须通风良好且隔离火源。在密闭场地施工时，应使用防爆的通风装置；必要时可测量溶剂蒸气浓度。
2、对人类健康的危害
油漆中有一定量对人身有潜在危害的溶剂。因此需要采用适当的防护措施，创造一个安全的工作环境。下列是一些基本的防护设备：
面罩（防尘面罩、供气面罩）、帽盖、防护眼镜、防护霜、长袖工作服、毛巾（作围巾用）、手套。
除了上述以外，还应做到饭前洗手，不用手直接接触设备，避免吸入粉尘和漆雾等。
四、表面处理
为达到良好的涂膜性能，正确的表面处理非常重要，下面给出了钢结构表面处理和修补漆施工的有关注意事项。
1、对新钢结构表面处理
1）用溶剂浸湿干净布或刷子擦去表面的油脂，“溶剂清洗”至钢结构涂装表面处理标准Sa2.5级或Sa3级。牢固附着的沉积物应铲去并用溶剂洗净。
2）钢板表面的锈蚀盐如氯化物和硫酸盐等应用清水冲洗，然后用干抹布擦或用热风烘干除去水和湿气。
3）除去所有的氧化皮、锈、锈皮、标志漆和其它附着物。
4）底漆施工前应用真空吸尘器、鼓风机等除去表面所有的粉尘和残余物。
2、对于旧漆的表面处理和油漆的施工
对旧漆或原有涂料的钢结构表面应尽量用喷砂除锈的方法进行施工，喷砂的除锈的方法可以将对锈蚀的表面和旧油漆的除锈进行比较彻底。同时能将金属表面粘附杂物一并清除，经喷砂处理后的表面，对漆膜可提供良好的机械附着力。但是对于无法进行喷砂处理的场所，可用人工机械除锈方法处理，工具常用金钢砂布，刮刀、锤凿、钢丝刷，角砂轮、打磨机等。除锈等级应为Sa2.5级或Sa3级。对旧漆应尽可能处净。对于确实无法除去的旧漆，使用新漆前做小面积的施工，如果有底现象，应将旧漆用脱漆剂清除。
3、表面处理标准：下列三种标准被国际上广泛采用。
SSPC：钢结构涂装委员会 ISO8501-1国际标准化组织
BS4232：英国标准协会
SSPC标准内容等同标准
SP1溶剂清洗用溶剂、碱、乳液或蒸气清洗除去油、脂、盐、灰尘、泥土和污物
SP2手工工具除锈用手式铲刀、刮、砂纸打磨、钢丝刷子刷除去松动的锈、氧化皮和涂层达到规定的要求ISO St2
SP3动力工具除锈用动力工具铲、刮、用动力钢丝刷子刷和砂轮磨，除去松动的氧化皮、锈和涂层达到规定的要求ISO St3
SP5出白级除锈通过抛射或喷射（干的或湿的）石英砂、棱角砂或铁丸，除去所有可见的锈、氧化皮、涂层和污物。（对于腐蚀特别严重的环境用这种处理成本虽高，但其保护作用亦好）ISO Sa3BS 4232(一级)
SP6工业喷射除锈喷射除锈到单位表面至少有2/3面积无任何可见残留物（用于相当强烈的曝晒条件下）ISO Sa2BS 4232(三级)
SP7清扫级喷射除锈除了牢固附着的氧化皮，锈和涂层的残留物以外，喷射除去所有其它污物，露出大量的均匀散布的基底金属的斑点ISO Sa1
SP8酸洗通过酸洗、复式酸洗或电解酸洗，完全除去锈和氧化皮
SP10接近出白级喷射除锈喷射除锈到接近白，每单位表面上至少有95%无任何可见的残留物。（用于高湿环境、化学环境、海洋或其它腐蚀环境）ISO Sa1BS 4232(二级)
注：除上述几种标准外，还有“化学处理方法”。如磷酸盐处理，此方法一般与酸洗和喷射处理结合使用。
五、涂料施工
1、环境条件
处于以下环境条件下不能进行涂装：
1）环境温度低于已于5℃
2）表面温度高于露点温度不超过3℃；
3）相对温度大于75%
4）钢板表面涂装前受潮
5）表面温度大于50℃
2、涂料的使用状态
1）涂料和稀释剂的检查
检查涂料和稀释剂是否与要求相符。
2）混合
按规定混合涂料组份并用机械搅拌或浆式搅拌均匀。
3）稀释
温度变化时为改善涂料的施工性能有时需加入稀释剂，但应注意过度稀释涂料会使涂膜变薄、流挂导致涂膜性能和遮盖力变差。
4）过滤
如果涂料中有小的结皮和粒子，应用200-300目的金属网或尼龙网加以过滤
5）适用期
双组份涂料在各组份混合后应在规定的时间内用完。
6）覆涂间隔
覆涂间隔应按制造商的建议进行；天鼎氟涂料底涂和中涂各工序间间隔时间为24
小时以上，面漆应为24小时以上。
3、施工
3-1预涂和补涂
孔、接缝和边缘等较难涂装的部位应在无气喷涂前后用刷子进行涂装。
3-2刷涂
1）刷子不应浸入涂料内过深，这样易使刷毛根部充满涂料而难于施工，而且涂料干后会影响刷毛的柔软性和形状。
2）刷涂时，刷子应于被涂表面成45度角，将刷子上的适量涂料分配在相当的被涂范围内，先纵向扩展，然后横向理顺，循序渐进，不要遗漏，使涂料分布均匀，最后用刷子轻刷刷痕和搭接处使之平滑，在大范围内，最后轻刷应按垂直方向进行。3）刷涂时用力不必过大，刷涂完成后，应将刷子用规定的溶剂清洗干净。
喷涂施工的说明
1、无论是空气喷涂，无气喷涂，都应遵循下列注意事项：
1）选用的设备要适当，应配有合适的压力表和调节阀。
2）在涂装过程中，容器中的涂料应采用搅拌以使其保持均匀状态。
3）保持喷涂设备的清洁，使用时应先除去上次清洗时设备中残留的溶剂。
4）发生流挂时应时应立即刷除或除去涂料，表面重涂。
5）裂缝、铆钉、螺栓处和其它难以喷涂的部位应采用刷涂。
6）应特别注意稀释剂类型、用量、涂料温度和操作技术，避免待施工的涂料过粘、过干或过稀。
2、无气喷涂
无气喷涂由于具备以下优点，所以在大面积涂装上它已取代了常规喷涂。
a)速度快、节约时间
b)涂料可以高粘度施工，稀释剂耗用少，涂膜较厚时较不易流挂。
c)由于不是由压缩空气直接使涂料雾化，所以涂料从被涂表面回弹较少，涂料损失较少，对裂缝、锐边和其它难涂部位的覆盖较好。
1）调整好喷涂设备
2）喷涂
a)无气喷涂机的一次压因连接管长度，环境温度，油漆粘度的不同而异，应安装一只压力调节阀用以调节一次压以达到良好的雾化效果。
b)喷枪与被涂表面应保持垂直，左右上下移动时应注意与被涂面等距，移动应平行移动，避免作弧线移动，重叠面积应为50%
c)无气喷涂压力很高，特别注意不要将枪对准人。
3、膜厚控制
为减少溶剂蒸发的影响，应在油漆涂装后几秒钟内用湿膜计测量膜厚度，如未达到要求，则应补涂以达到规定要示。
4、干燥
4-1已涂布完的基材在其涂膜完全正确干燥以前应保持原状
4-2干燥条件比较差的区域，涂装时应强制通风使其干燥
5、干膜厚度用干膜测厚仪测量，如未达到规定的膜厚，应用无气喷涂或刷涂、辊涂加以修补。
施工中出现的问题及解决方法
问题可能原因对策
流挂喷涂技术错误新手易发生这各情况
枪距被涂面过近正常工作状态下，喷枪应距被涂面约
30cm
枪与被涂面角度错误应成垂直方向
喷枪触发不正确、过度重叠喷出扇面应轻微重叠、喷枪应在中断处触发
过度沉积除了上述因素外，检查喷嘴选用是否正确以及是否过度磨损
过度稀释调整好稀释比
条纹（鼠尾）喷嘴错误选用较小的喷嘴
喷嘴磨损用新的喷嘴
每枪间重叠错误严格按上一枪进行
涂料太冷加压/加热涂料
涂料粘度太高加压/稀释涂料
涂膜太厚喷涂技术错误见“流挂”用较小的喷嘴喷枪与被涂
面垂直
干喷雾化过度、喷嘴太小、喷涂技术错误减压，用较大的喷嘴，喷枪距被涂面距离的一些，喷枪与被涂表面垂直。
过度喷雾雾化过度减压
喷枪距被涂面太远喷枪应距被涂面约30M
涂料稀释过度不过度稀释
针孔涂膜太厚减少湿膜厚度
雾化不良加压
桔皮涂料稀释不充分掌握好稀释剂的添加量
涂料太冷加热涂料
未成膜检查稀释剂是否正确
起泡被涂面有锈或油脂涂装前清洁好被涂面
被涂布面或内部有湿气被涂面温度必须高于露点，涂装前彻底干燥表面
溶剂存于干膜内用挥发速度较慢的溶剂
6、膜厚的控制
为达到长久的保护作用，施工涂料得到规定厚度的均匀涂膜是非常重要的；因此应经常检查涂膜的厚度。
1、膜厚的定义
对于涂装承包人和涂料供应商来说，在膜厚测量方法方面达成一致非常重要。一般来说膜厚随测量方法的改变而改变，所以平均最小膜厚的定义亦因多种因素而变化。
2、影响膜厚测量的其它因素
2-1基材的表面粗糙度
基材的表面粗糙度对膜厚测量的影响很大。一般来说，较粗糙的基材需要较多的涂料来覆盖基材的所有尖峰。只要使用磁性测量仪器（即便携式膜厚测定仪），其测量结果即受到表面粗糙度的影响，其膜厚测量标准应加以考虑。
2-2涂料的干燥
涂料的干燥时间相对来说较短，而溶剂完全释放则需要较长的时间。因此要达到精确测量的目的，进行测量的时间亦是相当重要的，氟涂料膜厚的检测应在漆膜完全干燥以后。
3、测量
膜厚测量应按诸方共同认可的方法和测量进行。
4、标准膜厚和最低膜厚
一般来说：
a) 最低膜厚应不低于标准膜厚的90%
b) 膜厚值低于最小膜厚的区域应予修补直至其膜厚值超过最小膜厚。
5、底漆施工
金属结构漆主要提高防锈效果和封闭作用，建议使用金属防锈底漆。
底漆比例将主剂、固化剂（7：1）、稀释剂（15-25%）混合，充分搅拌均匀并熟化30分钟后施工。
6、中涂漆
金属防腐用中涂漆主要作用是提高防腐效果，增加涂层的封闭性。
中涂漆按比例将主剂、固化剂（5：1）、稀释剂（10-20%）混合，充分搅拌均匀并熟化30分钟后施工。加入固化剂后应在5小时使用完。
7、面漆施工
先将面漆、固化剂（10：1）及稀释剂（10-20%）按规定比例充分搅拌均匀并熟化30分钟。
请在相对温度不小于75%天气下施工，避免在雨、雪、雾天气中施工。涂装温度5-40摄氏度。加入固化剂后的面漆必须在12小时内使用完毕。
8、养护期
双组份涂料，在漆膜表干和实干之后，还不是漆膜的最后形成，须在常温下放置7
天以后，待其漆膜完全固化以后，才能正式投入使用。
9涂装工序表格
腐蚀性气候条件下的涂装工序
序号涂料混合比漆：固稀释剂比例重量% 膜
厚μm 涂覆量g/m2涂装间隔
1 基材处理钢铁的表面喷砂处理至Sa2.5，用手动机械除锈
到Sa3，除去钢铁表面的污物和基它附着物，使之变干燥、清洁的表面
2 修补用专用腻子修补填坑打平 24小时7天
3 底涂（二道）氟碳配套底漆7：1 15-25
50-60 250-300 24小时7天
4 中涂氟碳中层漆10：1 10-20 30-40
130-200 24小时7天
5 面涂（二道）氟碳面漆10：1 10-20
30-40 130-200 24小时7天
6 罩光面罩光清漆10：1 10-20 20-30
110-120 24小时7天
注：1、旧表面处理特别重要，一定要将表面氧化物和杂物除掉。填补腻子的地方要
打磨好。
2、每次工序完成后要认真检查。如果有问题，不能做下道工序。
3、以上工序可采用刷、喷、涂装。
一般气候条件下的涂装工序：
工序级别涂料、其它材料稀释比例膜厚
（µm）涂覆量kg/m2 放置时间
1 基材处理●钢材弹性砂片打磨除锈至氧化皮，允许
有薄锈，焊接，火焰切割或火工校正烧损部位除去焊渣，飞溅物打磨除锈至St3级。
2 带锈底漆●带锈底漆3-5
0.08 6h以上
3 第二次底漆●氟碳底漆100 30-50 0.2 24h-7d
4 修补涂装○在露出基材的表面用双组分底漆涂装2
遍
5 第三次底漆○同第二次底漆
6 刮腻子○不饱各聚酯腻子100 24h以上
稀释剂0-3
7 打磨○用320#、800#研磨或打磨
8 中涂●双组份氟碳中涂100 30 0.2 24h-7d
稀释剂刷涂0-10
喷涂0-20
9 面漆●氟涂料100 30 0.18
24h-7d
专用稀释剂刷涂0-10
喷涂0-20
10 罩光漆○氟涂料100 30 0.10 72h 以上
专用稀释剂刷涂0-10
喷涂0-20
注：○表示根据要求选择●表示按规定操作
氟碳漆施工工艺 基面处理 1 基面要求：水泥砂浆抹灰，抹平收光。外墙要求做防水。基面平整度按高级抹灰要求，阴阳角方正，线条顺直，无空鼓开裂，无油污锈迹，基面含水率<8%，PH值<9。外墙栏杆窗框、管道安装及收边收口完成。 2 清理修整： 将基面浮浆铲除干净，较高的接搓及突出点用手持式打磨机磨平，以免批刮腻子过厚。 3 粘贴网布： 用调稀的防水腻子粘贴抗裂玻璃纤维网格布，滚刷压平。抗裂玻纤网强度、韧性要好并不含粘胶，搭接处不少于100mm。玻纤网作用是防止找平腻子过厚开裂及缓冲抹灰层可能开裂而产生的应力。 4 切缝嵌缝： 根据设计好的铝板效果分格图放线定位，用切割机切分格缝（一般宽 10—25mm，深15—20mm），两边切缝，凿除缝内砂浆，清理干净，刷界面剂，然后把巴氏柔性水泥嵌缝料填缝成凹弧形（以直径为缝宽的小圆棒成型）。分格缝的作用兼具功能性（可防止大面积抹灰开裂，填缝料具有弹性，能防水）、装饰性（仿铝塑板效果凹形线条）和施工分块（方便找平及喷涂）的作用。分格缝要求弧度一致，横平竖直，用吊线锤和拉水平通线的方法控制和检查。分块大小要合适，一般每块1—2.5平方米左右，应兼顾立面效果与操作要求。 5 粗腻子找平：按分格的块逐块批刮弹性防水粗腻子，分别用与块长、宽相等的铝合金刮尺纵横向各刮一道腻子，第二道腻子要在第一道腻子干燥后施工。批刮时两人同时配合，均匀用力。线条要挺拔，阴阳角要方正。粗腻子作用是分块找平，每块越平整越好，同时要尽量控制腻子厚度以防止开裂。腻子要求粘结强度高、耐水性好、施工性能好、不起卷，以双组分或单组分聚合物水泥腻子为佳 6 细腻子批刮： 纵横向各批刮一道防水细腻子，干燥后用打磨机或打砂板夹细砂纸打磨平整，扫除浮灰。细腻子的作用是填补粗糙表面，使基面更平整、密实，分格缝内也要
外墙氟碳漆施工方案 一、工艺流程 二、施工工序 1．新水泥砂浆墙面基层前处理 1.1 砂浆疙瘩：用角磨机磨平。 1.2 孔洞：用水泥沙浆填平。 1.3 空鼓部位：敲除用水泥沙浆抹实。 1.4 已发生开裂但不空鼓的基层：先用弹性腻子填缝，围绕裂缝周边满批一道弹性腻子，利用其表面粘性贴网格布，并用批刀压实。干透后，批刮第二道弹性腻子，弹性腻子总厚度至少为1.5mm。弹性腻子完成干透后，可进行下一道工序（找平腻子）或直接批刮细面腻子。 2．分格缝的设定与切割 2.1 分割缝的分割划分在找平腻子施工前进行（这样可避免在大面找平时腻子的接头问题）。分割缝的深度、宽度、板块大小和整体规划设计好后，需与甲方沟通并达成一致。 2.2 用墨斗按规划设计要求弹出分割线，每条分割缝按缝宽弹2条线。 2.3 用切割机开始切缝，切割时适当用力抓紧切割机，手腕放松，沿墨线开始切割。 2.4 用工具敲出两条切缝线中间的混凝土沙浆。 3．批刮找平腻子 3.1 按分割板块的长度和宽度，准备两把铝合金刮尺。 3.2 用批刀在分割好的板块上沿水平方向满批一道腻子，用刮尺沿水平方向用力刮平，凹陷的地方用腻子填充修补再刮平。待其表干后，再沿垂直方向满批腻子一道，然后用另一把刮尺沿垂直方向竖刮，若有凹陷，用找平腻子填充后再竖刮。若平整度仍达不到要求，重复上述步骤，直到满足要求为止。 3.3 工艺要求：每一次批刮厚度需≤10mm；完成后平整度要求：2米靠尺检查，平整度误差在＜1mm之内。 3.4 批刮找平腻子工艺流程图： 4．批刮细腻子 4.1 将氟碳漆专用细腻子甲乙组份拌和均匀。要求在2小时内用完，必要时可加适当清水调节稠度。 4.2 满批细腻子1～2遍，边批边按压刮痕，两遍间隔为4～6小时，每遍腻子层厚度约为0.5mm。 4.3 干燥后用180～240目砂纸打磨腻子表面，打磨时注意保持腻子表面平面效果。 4.4 批刮细腻子施工工艺图示： 5．环氧渗透底漆
外墙真石漆施工工艺完整流程 真石漆属于个性化、定制化的产品，需求不同，对应的产品组合体系，以及施工工艺、人工费用也不同。真石漆的关键性指标：耐候性、耐水性、附着力是比较关键的。能到这种标准的真石漆价格一般在4—8元/公斤。具体的要根据用量和厂家详谈的。真石漆根据品牌不同每升大概在10或20元不等一般5升可以刷40平米一遍，可以根据自己房间面积来计算具体花费 外墙涂料主要有腻子类、丙烯酸墙面漆、外墙氟碳漆、真石漆等，真石漆工艺是由高性能树脂乳液、各种天然彩砂和多种助剂配置而成的厚浆型质感类涂料，经过喷涂或抹涂施工形成类似天然石材装饰效果的一种涂装工艺。由基层找平层、封闭底漆、真石漆、罩光清漆组成。通过不同的颜色搭配可以呈现不同的装饰效果，用于高档建筑的外墙装饰。 按正规施工： 典型工序 清扫墙面――填补缝隙――遮盖保护――喷、刷或辊涂底层涂料――墙面 分格――喷涂主层涂料――喷涂、或辊涂罩面涂料 基底 本工艺适用于不泥砂浆、石棉水泥板、混凝土预制板、现浇混凝土、木质胶合板、石膏板、旧涂层基层. 基底检查验收 基层抹灰达到中级抹灰要求（参见涂料施工规范）
要点 平整度清洁含碱率含水率孔洞眼 工具 基底处理：油灰刀、钢丝刷、腻子刮刀或刮板、腻子托板、砂纸 涂装工具：滚筒、毛刷砂壁状涂料专用喷枪空压机 保护：薄膜胶带、遮挡板、遮盖纸、塑料防护眼镜、口罩、手套、工作服 辅助设备：手提式电动搅拌机、过滤筛、塑料桶、匀料板、钢卷尺、粉线包 基层要求 因砂壁状材料较厚（2――5mm左右）,并将基底完全遮盖,一般基底的小缺陷也 被掩盖.所以我们在处理基层时只要将孔洞和裂缝修补好即可. 施工技术措施： 外墙喷真石漆施工 基面处理:表层需平整、坚实、清洁、干燥.新建的墙体基面必须养护28天.检查主体墙面平整度及线条是否顺直清晰，要求基层表面：平整、干燥（水泥砂浆面应保养15天以上），无浮灰、沥青等污渍，且PH＜10，含水率＜10%。根据装饰的要求，用水泥砂浆或胶带纸将基面分割成所需图形（每个分割面最好不大于1.5m2). 基层处理：对于抹灰墙面应要求表面平整坚固，对缺棱掉角的地方要事先修补完成。修补采用刷一道水泥浆加20%胶液后抹1：3水泥砂浆局部勾抹平整，达到中级抹灰的要求。抹灰墙面要干燥，基层含水率8%，然后进行饰面刮腻子处理，刮完腻子的饰面不得有裂缝、孔洞、凹陷等缺陷；旧水泥面应铲去浮层，
氟碳漆施工工艺步骤 一、基层要求 1.抹灰和混凝土的基层质量应符合《 JGJ 建筑装饰工程施工及验收规范》 2.抹灰层或混凝土表面层（包括分割缝、窗框附近等）不得有污物 3.基层表面必需牢固、无酥松，不得有裂痕或起壳，平整度w 2mm，基层无浮尘，无粘附颗粒物 4.抹灰和混凝土基层涂刷外墙涂料要求含水率不得大于 10％， PH 值不得高于 9，新粉刷水泥砂浆墙面夏季要求养护 10 天以上，冬季需 20 天以上，现浇混凝土墙面夏季需养护 21 天以上，冬季需 28 天以上 二、基面处理 1.检查墙面平整度，大的突起处需砂磨平整，大的凹陷或孔洞处用水泥砂浆进行填补并打磨平整 2.对墙面较大裂纹进行切割，并连续多遍进行填充高弹腻子，直至墙面平整，腻子干燥后打磨平整 3.用毛刷、铲刀或砂纸清除墙面的颗粒杂物，铲除墙面酥松的水泥层 4.处理完毕要求符合平整度要求w 2mm 5.墙面达到基本清洁，无浮尘，无粘附颗粒物 三、满批氟碳漆专用抗裂腻子 1?采用氟碳漆专用抗裂腻子：氟碳漆抗裂腻子专用添加剂：水= 20；1； 8 的比例进行腻子的调配，腻子必需用手电钻进行充分搅拌平均 2.较长放置时间为 4 小时，超过 4小时不得使用，已经固化的浆料也不能使用；检查墙体表面有无颗粒粉尘等沾污物，应该将其清理干净 3.用两米长的铝合金靠尺拖刮腻子，先竖刮一遍，然后横刮一遍，靠尺运行速度及用力应均衡，否则会沿靠尺运动的方向形成波浪状而影响
其平整度 4.粘贴装饰胶带，按要求进行界格条的分割，界格分好后披腻子，然后逐遍将胶带撕下 5.腻子一般批嵌 4-5 遍； 6.腻子层干燥（一般不超过 4 小时）后进行砂磨 6.应采用 120目或 150 目砂纸打磨 7.腻子打磨后墙面凸凹不平现象应彻底消除，同时修直阳角和腰线 四、抛光腻子施工 1.在打磨平整的腻子长进行抛光腻子的施工 2.要求表面无批刮印痕，尤其是阴阳角、滴水线、窗沿及落水管四周墙面 3.线条平直、阳角笔挺，无残缺 4.用指甲抠无掉粉现象，粘结力合格 5.手感平滑，无凸凹及起伏的感觉 五、氟碳底漆喷涂 1.检查腻子是否符合要求，有题目的地方及时修补 2.在完全干燥的墙面（墙体要干燥，墙面含水率小于8%）上喷 涂底漆（气压在5-8kg/cm2，无水喷涂） 3.要求喷涂平均，不能漏喷，颜色应保持平均一致，不得泛起发花现象，刮风（六级以上）及雨天不能施工 4.底漆喷涂一遍，喷涂完毕进行检查，发现墙面有批刮印痕或蜂眼现象，必需打磨至符合要求 5.打磨应采用 280目或 360 目水磨砂纸，打磨应仔细，留意不能将涂膜磨穿
氟碳漆施工工艺 一、基层要求 1.抹灰和混凝土的基层质量应符合《JGJ建筑装饰工程施工及验收规范》； 2.抹灰层或混凝土表面层（包括分割缝、窗框附近等）不得有污物； 3.基层表面必需牢固、无酥松，不得有裂痕或起壳，平整度≤2mm，基层无浮尘，无粘附颗粒物； 4.抹灰和混凝土基层涂刷外墙涂料要求含水率不得大于10％，PH值不得高于9，新粉刷水泥砂浆墙面夏季要求养护10天以上，冬季需20天以上，现浇混凝土墙面夏季需养护21天以上，冬季需28天以上。 二、基面处理 1.检查墙面平整度，大的突起处需砂磨平整，大的凹陷或孔洞处用水泥砂浆进行填补并打磨平整； 2.对墙面较大裂纹进行切割，并连续多遍进行填充高弹腻子，直至墙面平整，腻子干燥后打磨平整； 3.用毛刷、铲刀或砂纸清除墙面的颗粒杂物，铲除墙面酥松的水泥层； 4.处理完毕要求符合平整度要求≤2mm； 5.墙面达到基本清洁，无浮尘，无粘附颗粒物。 三、满批氟碳漆专用抗裂腻子 1.采用氟碳漆专用抗裂腻子：氟碳漆抗裂腻子专用添加剂：水＝20：1：8的比例进行腻子的调配，腻子必需用手电钻进行充分搅拌平均； 2.最长放置时间为4小时，超过4小时不得使用，已经固化的浆料也不能使用；检查墙体表面有无颗粒粉尘等沾污物，应该将其清理干净； 3.用两米长的铝合金靠尺拖刮腻子，先竖刮一遍，然后横刮一遍，靠尺运行速度及用力应均衡，否则会沿靠尺运动的方向形成波浪状而影响其平整度； 4.粘贴装饰胶带，按要求进行界格条的分割，界格分好后披腻子，然后逐遍将胶带撕下； 5.腻子一般批嵌4-5遍； 6.腻子层干燥（一般不超过4小时）后进行砂磨；
6.应采用120目或150目砂纸打磨； 7.腻子打磨后墙面凸凹不平现象应彻底消除，同时修直阳角和腰线。 四、抛光腻子施工 1.在打磨平整的腻子上进行抛光腻子的施工； 2.要求表面无批刮印痕，尤其是阴阳角、滴水线、窗沿及落水管四周墙面； 3.线条平直、阳角笔挺，无残缺； 4.用指甲抠无掉粉现象，粘结力合格； 5.手感平滑，无凸凹及起伏的感觉。 五、氟碳底漆喷涂 1.检查腻子是否符合要求，有问题的地方及时修补； 2.在完全干燥的墙面（墙体要干燥，墙面含水率小于8%）上喷涂底漆（气压在5-8kg/cm2，无水喷涂）； 3.要求喷涂平均，不能漏喷，颜色应保持平均一致，不得泛起发花现象，刮风（六级以上）及雨天不能施工； 4.底漆喷涂一遍，喷涂完毕进行检查，发现墙面有批刮印痕或蜂眼现象，必须打磨至符合要求； 5.打磨应采用280目或360目水磨砂纸，打磨应仔细，留意不能将涂膜磨穿； 6.打磨完毕应进行除尘处理，用抹布等将墙面上打磨产生的粉尘处理干净。假如除尘不彻底，氟碳漆施工后将无法达到平滑的涂膜； 7.底漆喷涂后，应颜色平均，光泽平均，涂膜表面光滑，无粉尘等污渍。 六、氟碳面漆喷涂 1.底漆必需完全干燥，墙面不得有粉尘等杂物； 2.施工配比，主漆：固化剂：稀释剂＝10：1：2； 3.调配后的氟碳漆必需采用200目纱网进行过滤，稀释剂在放置过程中应不断搅拌，以免沉淀； 4.喷枪型号：W-77，喷嘴尺寸：1.5-2.0mm，气泵压力：0.3-0.5Mp；
********2栋商业（办公）楼 外墙氟碳漆施工方案编制：方胜占
目录 第一章：概述————————————————————————2第一节：编制依据 第二节：工程概况 第三节：设计要求 第三节：工程特点 第二章：施工部署——————————————————————4第一节：施工布置的原则 第二节：施工组织 第三节：各项经济指标 第四节：工期要求 第三章：材料选择要求————————————————————5第四章：施工作业条件————————————————————8第五章：氟碳仿金属铝板施工工艺———————————————15第六章：安全质量保证措施——————————————————15第一节：安全保护措施 第二节：质量保证措施 第七章：产品保护与文明施工————————————————17第八章：相关制度及要求——————————————————17 第一章：概述
第一节：编制依据 本工程组织设计编制的依据为： 蓝图设计，现行国家有关规定、标准及当地的相关规定，甲方监理方的要求，本工程现场的实际情况，专业施工队的技术装备能力及专业外墙涂饰施工经验。 第二节：工程概况 工程名称：******** 工程地点：******** 建设单位：******** 监督单位：******** 设计单位：******** 监理单位：******** 施工单位：******** 本工程位于********道旁，总建筑面积为77181.70 ㎡，结构类型为钢筋混凝土框架剪力墙结构，包括3栋26层住宅楼和1栋18层办公楼（地下室均为两层）。住宅楼最高建筑高度78.10ｍ，办公楼最高建筑高度76.80ｍ；层高为：地下室负一层为5.10m，地下室负二层为4.20m，地上首层商铺5.60m，住宅楼标准层2.80m，办公楼标准层3.80m。 其中2栋商业（办公）楼外墙局部拟采用氟碳仿铝板涂饰，涂饰面积8000余平方米。施工范围是本建筑除玻璃幕墙和铝板工程以外的外装饰部位（具体部分详见设计单位出具的分色图）。 第三节：设计要求： 建施总02材料做法表及室内装修做法表外墙做法外01：涂料外墙面为： 1、外墙涂料二遍 2、5厚1:2.5水泥砂浆罩面 3、15厚1:2.5水泥砂浆打底划纹，分两次抹灰，加5%防水粉 4、刷素水泥浆一道 5、钢筋混凝土外墙（加气砼砌块外墙），表面清理 具体施工部位祥建施85、建施86、建施87改01、建施88 2栋商业（办公）楼立面图为灰色仿铝板高级外墙涂料及深灰色仿铝板高级外墙涂料 第四节：工程特点
外墙氟碳漆施工工艺 一、施工工序 1、基层处理 2、切割分格缝 3、粗腻子（一遍） 4、挂玻璃纤维网 5、粗腻子（一遍） 6、细腻子（二遍） 7、底漆（一遍） 8、面漆（二遍） 9、罩光漆（一遍）（非金属漆除外） 二、基层处理 1、清扫、检查基面，不能有油污、浮灰等沾污物。 2、修补(修高补底)：将明显凹陷或凸起的部位用彩笔标出，孔洞明显的，预先用水泥砂浆找补，个别明显高出的部位要用砂磨机打磨，不明显的用粗腻子点补。 3、对有空鼓的部分,应将空鼓部分敲掉,重新用填补腻子修补平整。 4、对于细小裂纹,应用凿子凿成V字型,再用弹性专用腻子修补平整。 5、窗边线条的阴角平直度如大于3mm,应用弹性专用腻子重新修补,修补前先用水润湿基面,且边坡口应向外。 三、基面检查（由专业施工技术员检查基面，主要包括以下内容） 1、用建筑检测仪等仪器检查基面平整度,垂直度,允许偏差和检查方法见下表:
[attach]92665[/attach] 2、目视基面应没有明显裂纹，如有如实记录。 3、用橡皮锤敲墙面，看有无空鼓面，如有，如实记录。 4、记录窗边及线条不合乎要求的数量与位置。 5、外排水管、脚手架穿墙管、空调预留孔、上料洞口数量部位等，外墙排水管应在涂料涂装前安装固定好；对各种孔洞土建方应尽早修补，抹灰一定要实，且应与大面一样平。 6、为了保证颜色的均一性,外墙脚手架不应有穿墙管,靠墙管,如需加固脚手架,应改用穿窗管,室内加固。 四、切割分格缝及修补 1、分格缝的作用 （1）高档装饰作用、增加立体感,体现业主的装饰理念。 （2）起伸缩缝的作用:缓冲,减少墙面的开裂应力,防止墙面因热胀冷缩而产生的微细裂缝。 （3）为平整度提供操作方便，有分格后,相对操作分格面平整度的难度要比操作整个大面的难度小很多。 2、工具 批刀、铲刀、弧型管、磅秤、搅拌机、切割机、直尺、墨斗。 3、施工方法 （1）分格缝设置,定位:分格缝的深度,宽度,横竖方向以及整体分布按甲方要求进行整理或弹线,分格(一般宽度为15-20mm)。 （2）要横平竖直分格,分格缝内应清除掉杂物、油污、脏物等,并用水清洗缝内灰尘。 （3）分格缝填补与修补： 分次填补分格缝专用腻子,要深浅均匀,每次填补前要用砂纸打磨,并用水润湿分格缝：对缺脚处进行修补,做到棱角分明。 （4）最后一道用圆管压成半弧形.。
第一章编制说明 1、本方案通过我公司在广州中洲中心仔细全面的现场踏勘后进行编制。 2、本方案依照《合成树脂幕墙装饰工程施工及验收规程》（CECS157：2004）等国家相关规范、标准及有关地方规定进行编制。 3、本方案结合我公司现有施工管理水平，工程技术力量，施工能力及机械设备状况进行编制。 4、本方案参考我公司类似工程施工经验，并充分领会设计意图旨在体现建筑风格而编制。 第二章工程概况 广州中洲中心位于琶洲地区新港东路南侧，黄埔涌北侧，琶洲塔西南面，总建筑面积12.3万㎡，由广州中轻新洲房地产开发有限公司开发，广州珠江外资建筑设计院设计，广州建筑工程监理有限公司监理，广州市第三建筑工程有限公司施工。本工程单元式写字楼的南面和写字楼的东南面外墙采用合成树脂仿金属幕墙。合成树脂仿金属幕墙涂饰外墙涂饰施工面积暂定为14000㎡，工期为60个有效工作日。合成树脂仿金属幕墙的颜色为银灰色，在每两层之间设置30cm宽的白色装饰线。 第三章工程项目组织管理机构 根据本工程的质量、工期特点，我公司组建以公司总经理亲自挂帅的由工程部直接领导，公司其他部门紧密配合的，适应项目需要的精干项目部，由项目经理代表公司全权负责该工程承包合同履行过程中涉及到本公司权利和义务的一切工作。施工生产过程中，按照ISO9002质量管理体系和质量保证体系运行，以确保产品的质量符合设计要求。
第一节：组织机构： 第二节：项目部管理人员情况及职责 2-1 项目部管理人员主要职责及分工 项目经理：全面负责组织工程实施，负责处理与业主、总包、监理及配合单位必要的沟通联系协调，处理公司各部门与项目部的协作配合，对工程质量、进度、安全全面负责，总督质量、进度、安全、后勤核算、进度统计、资料收集、组织验收，代表公司全权负责该工程承包合同履行过程中涉及到本公司权利和义务的一切工作。 技术员：负责编制工程施工方案，对工程施工人员技术交底，对技术难点重点提出保证或改进措施，制作施工样板，测试材料消耗，对技术资料收集整理。 质安员：负责对工程质量进度安全进行交底，对工程质量进度安全提出预控措
外墙真石漆施工工艺完 整流程 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-
外墙真石漆施工工艺完整流程 真石漆属于个性化、定制化的产品，需求不同，对应的产品组合体系，以及施工工艺、人工费用也不同。真石漆的关键性指标：耐候性、耐水性、附着力是比较关键的。能到这种标准的真石漆价格一般在4—8元/公斤。具体的要根据用量和厂家详谈的。真石漆根据品牌不同每升大概在10或20元不等一般5升可以刷40平米一遍，可以根据自己房间面积来计算具体花费 外墙涂料主要有腻子类、丙烯酸墙面漆、外墙氟碳漆、真石漆等，真石漆工艺是由高性能树脂乳液、各种天然彩砂和多种助剂配置而成的厚浆型质感类涂料，经过喷涂或抹涂施工形成类似天然石材装饰效果的一种涂装工艺。由基层找平层、封闭底漆、真石漆、罩光清漆组成。通过不同的颜色搭配可以呈现不同的装饰效果，用于高档建筑的外墙装饰。 按正规施工： 典型工序? 清扫墙面――填补缝隙――遮盖保护――喷、刷或辊涂底层涂料――墙面 分格――喷涂主层涂料――喷涂、或辊涂罩面涂料? 基底? 本工艺适用于不泥砂浆、石棉水泥板、混凝土预制板、现浇混凝土、木质胶合板、石膏板、旧涂层基层.
基底检查验收? 基层抹灰达到中级抹灰要求（参见涂料施工规范）? 要点 平整度清洁含碱率含水率孔洞眼? 工具? 基底处理：油灰刀、钢丝刷、腻子刮刀或刮板、腻子托板、砂纸? 涂装工具：滚筒、毛刷砂壁状涂料专用喷枪空压机? 保护：薄膜胶带、遮挡板、遮盖纸、塑料防护眼镜、口罩、手套、工作服? 辅助设备：手提式电动搅拌机、过滤筛、塑料桶、匀料板、钢卷尺、粉线包? 基层要求? 因砂壁状材料较厚（2――5mm左右）,并将基底完全遮盖,一般基底的小缺陷也 被掩盖.所以我们在处理基层时只要将孔洞和裂缝修补好即可. 施工技术措施： 外墙喷真石漆施工
外墙真石漆施工工艺方案 一、工程的重要性 真石漆作为外墙饰面关系重大，一流产品加上精心施工，才能使两者完美结合，创造一流样板工程。我们 将按创杯工程的要求落实全方位质量管理体系，争取达到一流样板和规范工程。 二、施工步骤及方法 1、检查主体墙面平整度及线条是否顺直清晰，要求基层表面平整、干燥（水泥砂浆面应保养15天以上），无浮灰、沥青等污渍，且PH＜10，含水率＜10%。 2、旧水泥面应铲去浮层，确保基底牢固，清除墙面的杂质，对多孔质、粗糙基面，进行修补，再用砂轮磨平。 3、根据装饰的要求，用水泥砂浆或胶带纸将基面分割成所需图形（每个分割面最好不大于1.5m2）。 4、底涂层施工 a.中和处理：用专用中和剂将碱性墙面进行中和处理，确保施工后的墙面不泛碱，其用量大约0.1- 0.2kg/m2。 b.底漆施工：将中和处理后的墙面用清水冲净，待墙面干燥后，进行底漆施工，底漆用量0.15-0.20kg/m2。 c.底涂层可采用刷涂、滚涂或喷涂法施工。
5、主涂层（真石漆）施工：待底涂层完全干燥后（一般需4-6小时），即可进行施工，根据不同的装饰要求，先进行试验喷涂，以确定施工所需的压力、喷枪口径及喷涂量，一般5kg/m2。 a.单色主涂层：分两次喷涂为宜。第一道涂膜未干燥前，即可喷涂第二道。 b.套色主涂层：可选用双管真石漆喷枪或单管真石漆喷枪分次喷涂。 6、辅助处理：揭去分割胶带，根据装饰需要进行勾缝处理。 7、罩面层（罩光漆）施工：在主涂层完全干燥后（一般约需48小时）才能进行施工，可以刷涂或滚漆， 罩光漆用量0.15-0.20kg/m2。 三、注意事项 1、施工时，脚手架应距离墙面30cm左右，如距离太近，上下层脚手架间喷涂部分可能有接痕，影响装饰效果。 2、不喷涂部分及物件，应用挡板或纸张等隔开。 3、施工时气温应高于50C,风力大于4级时不宜施工。主涂层喷涂24小时内应避免雨雪。 4、油性底漆、罩面漆属易燃危险品，施工时应严禁烟火。 5、主涂层施工完毕，工具应立即用水清洗。 6、油性底漆、罩面漆施工完毕，工具即用二甲苯等溶剂进行清洗。
氟碳漆施工工艺 基面处理 1基面要求： 水泥砂浆抹灰，抹平收光。外墙要求做防水。基面平整度按高级抹灰要求，阴阳角方正，线条顺直，无空鼓开裂，无油污锈迹，基面含水率<8%，PH值<9。外墙栏杆、窗框、管道安装及收边收口完成。2清理修整： 将基面浮浆铲除干净，较高的接搓及突出点用手持式打磨机磨平，以免批刮腻子过厚。 3粘贴网布： 用调稀的防水腻子粘贴抗裂玻璃纤维网格布，滚刷压平。抗裂玻纤网强度、韧性要好并不含粘胶，搭接处不少于100mm。玻纤网作用是防止找平腻子过厚开裂及缓冲抹灰层可能开裂而产生的应力。 4切缝嵌缝： 根据设计好的铝板效果分格图放线定位，用切割机切分格缝（一般宽10—25mm，深15—20mm），两边切缝，凿除缝内砂浆，清理干净，刷界面剂，然后把巴氏柔性水泥嵌缝料填缝成凹弧形（以直径为缝宽的小圆棒成型）。分格缝的作用兼具功能性（可防止大面积抹灰开裂，填缝料具有弹性，能防水）、装饰性（仿铝塑板效果凹形线条）和施工分块（方便找平及喷涂）的作用。分格缝要求弧度一致，横平竖直，用吊线锤和拉水平通线的方法控制和检查。分块大小要合适，一般每块1—2.5平方米左右，应兼顾立面效果与操作要求。 5粗腻子找平： 按分格的块逐块批刮弹性防水粗腻子，分别用与块长、宽相等的铝合金刮尺纵横向各刮一道腻子，第二道腻子要在第一道腻子干燥后施工。批刮时两人同时配合，均匀用力。线条要挺拔，阴阳角要方正。粗腻子作用是分块找平，每块越平整越好，同时要尽量控制腻子厚度以防止开裂。腻子要求粘结强度高、耐水性好、施工性能好、不起卷，以双组分或单组分聚合物水泥腻子为佳。 6细腻子批刮： 纵横向各批刮一道防水细腻子，干燥后用打磨机或打砂板夹细砂纸打磨平整，扫除浮灰。细腻子的作用是填补粗糙表面，使基面更平整、密实，分格缝内也要修补到位。打磨用240---360目水砂纸，要求不显砂痕与接搓。 7抛光腻子（又称油性腻子）： 使用极细腻的抛光腻子对基面薄刮一至二道，干燥后用600目以上的水砂纸蘸水仔细打磨，要求不显接搓与砂痕，手摸平整顺滑。抛光腻子的作用是形成一道坚实细腻而致密的腻子层，如同做家具漆所用的腻子一样，抛光后喷涂时漆膜丰满。抛光腻子同时可以防水和防止底漆大量渗入基层，节省涂料用量。 涂装施工 1涂料要求： 金属氟碳仿铝板涂料一般由氟碳底漆、氟碳银粉漆、氟碳罩光清漆组成。氟碳面漆要求为哑光，光泽高了难以出效果，喷涂会发花，太阳光照射下反光强烈，施工接搓一览无余。各道漆的粘度要合适，可根据季节和天气的情况用调整稀释剂用量的方法来调整涂料粘度和干燥时间，否则干燥太快，喷涂涂料在空气中过快雾化，在喷涂面上形成颗粒及接搓处不能融合在一起，干燥太慢则会影响下道工序
工作行为规范系列 外墙金属氟碳漆—施工工 艺 （标准、完整、实用、可修改）
编号：FS-QG-29268外墙金属氟碳漆—施工工艺Metal fluorocarbon paint for exterior wall—construction process 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 金属氟碳涂料可采用喷涂、滚涂、刷涂等常规施工方式涂覆，此外，根据所选择硬化剂的不同，金属氟碳涂料可在常温至200~300℃的高温下短时间内达到硬化。因此，金属氟碳涂料既适应工厂涂装，也适应于施工现场涂装。金属氟碳涂料是一种高品质的涂料，业主对施工要求较高，都希望做成铝单板幕墙效果，而在近几年国内的实际施工中，成功的仿铝塑板外墙工程并不多，主要原因是室外施工环境较差，受气候因素影响很大，很难控制，从而难以达到铝塑板效果。做不好，还要返工，不但费工、费材料，而且延迟工期，一个工程做下来可能造成很大损失。 具体工艺如下: 基面检查→基面处理→平底腻子施工→打磨→封墙底漆施工→分格缝定位并进行分格线施工→弹性涂料施工→
弹性氟碳中层漆施工→弹性氟碳金属漆施工→自洁型弹性氟碳罩面清漆施工→墙面整体检查→修补→验收。 1基面检查 在基层抹灰约15d后，对抹灰基面进行勘察、平整。垂直度及平整度不能大于2mm;开裂及空鼓面积、预留孔洞及脚手架洞和上料口要求用加入旱强剂的水泥、砂浆修补堵洞。抹灰时抹实并要求抹平;要求墙面含水率不能高于8%，pH值小于10。 2基面处理 (1)用灰刀将表面的浮灰、垃圾、油污等清理干净;将墙体粉刷的塑料分格缝用环氧底漆涂刷后再用聚合物抗裂砂浆填平，将明显凹陷的地方用专用腻子点补平整;将凸起的部位打磨平整，平整度要求小于1.5mm。 (2)用玻纤布对分格缝进行加强处理。用聚合物抗裂砂浆薄涂分割缝，嵌入耐碱玻纤网，再用聚合物抗裂砂浆覆涂于耐碱玻纤网上，要求宽度大于耐碱玻纤网边缘2cm. 3平底腻子施工 (1)第一道平底腻子施工，用专用刮尺从上到下及从左
氟碳漆金属漆涂装施工工艺 一、适用范围: 本工艺仅供新旧普通水泥外墙涂装氟碳金属漆仿铝板效果时使用。请仔细查阅以下工艺流程，施工条件和注意事项，按产品施工要求使用。 二、工艺流程: 注：用户可视具体工程情况选用不同工序，但应遵循腻子—底漆—面漆的基本程序。 1、腻子刮涂遍数视基层平整粗糙度而定。 2、氟碳专用底漆颜色与后涂的氟碳面漆颜色相近。 具体操作和要求： （一）要求和处理 1、预涂装基面要求干燥，含水率≤8%，PH<10。 2、新批荡的水泥建筑墙面不可立即涂装，应干燥3—4周。使水泥完全硬化，水份蒸发，碱析出后方 可施工。 3、旧建筑墙面要检查开裂，生霉和金属锈蚀的地方并进行清理、修补。 4、墙面空鼓、松动的地方要铲除，油污的地方用肥皂水和清水清除。 5、墙面平整度按高级抹灰要求小于3mm。 6、女儿墙、天沟、窗台等易于积水的地方应进行防水处理，避免渗漏雨水引起漆膜起泡。脱落和变
色。 7、可施工墙面最终要求无尘灰、无明水、无油污。在温度低于5摄氏度和湿度超过85%时不可施工。 8、涂装氟碳漆（金属色）必须对墙面进行分格线处理，增强金属氟碳漆整体的颜色一致的感官效果， 每一小方格面积不大于1㎡效果更佳。 （二）批刮粗腻子 功用：找平墙面。 工具：批刀和刮刀。 比例及要求：见产品手册相关内容。（注意：按比例加入专用添加剂，与粗腻子加水搅拌均匀。逐渐调整适合施工粘度。如温差较大的地方或地基不稳定，水泥批灰在两年内的较新墙面，可能会有墙体开裂的可能，可考虑适当增加添加剂比例；以增加弹性，但不能过量。 施工要求： 1、通常需薄批两遍以上，每次批刮厚度小于7㎜，一般耗量粗腻子3-4Kg/㎡。 2、先刮平凹陷较大部位，然后满批整墙。 3、每遍批刮要压实，厚薄适中，墙面凹凸差别较大的部位，应分次批刮找平。 4、用套尺辅助套平，基面平整度差小于1mm。 5、腻子干燥24小时后，用刮刀修整凸起、松脱部分，整理基面。 6、水养护2—3次，以增强硬度并减小收缩。 7、调配好的腻子必须在2小时内用完，否则不能继续使用。 （三）批刮细腻子 功用：进一步找平墙面 工具：批刀、刮刀和套尺 比例及要求：见产品手册相关内容。（注意：按比例加入专用添加剂，与细腻子加水搅拌均匀。逐渐调整适合施工粘度。） 施工要求： 1、通常需薄批两遍以上，每次批刮厚度小于0.5㎜，一般耗量0.5～1.0kg/㎡。 2、先刮平凹陷较大部位，然后满批整墙。 3、每遍批刮要压实，厚薄适中，墙面凹凸差别较大的部位，应分次批刮找平。 4、用套尺辅助套平，基面平整度差小于0.5㎜。 5、腻子干燥24小时后，用300-400#水砂纸打磨平整。 6、浇水养护2-3次，以增加硬度并减小收缩。 7、调配好的腻子必须在2小时内用完，否则不能继续使用。 （四）沟缝处理 1、根据设计要求，用墨盒弹线在墙面划线，不用定沟缝位置和长度，宽度（宽度通常为 2.2——
目录 一、嘉宝莉氟碳弹性金属漆报价书 二、简要施工方案 三、施工机械设备计划 四、施工技术措施 五、部分施工业绩 六、施工企业资质资料 二、施工方案 外墙氟碳金属漆施工工艺 （一）简要施工工艺 基面检查—→基面处理—→专用找平粗腻子、粘贴玻纤网—→打磨、养护—→分格缝施工—→中
粗腻子施工—→细腻子施工—→打磨、养护—→光面腻子施工—→打磨、点补—→环氧底漆喷涂—→氟碳弹性中涂喷涂—→氟碳弹性面漆喷涂—→分格缝上色—→修缮、清理—→验收 （二）氟碳涂装施工工艺概述 1、基面检查 （1）功能作用：主要检查空鼓、开裂、平整度、基面强度等。 （2）原料构成：人工运用工具检查，无须材料。 （3）施工工具与方法：技术人员使用橡皮锤、靠尺、红笔等检查、记录。1遍，用红笔记录需要处理的部位。 2、基面处理 （1）产品名称：氟碳外墙专用找平粗腻子。 （2）功能特点：填充力强，附着力好，干燥快、抗收缩抗开裂性能良好。 （3）原料构成：矿物粘结料，增粘剂，保水剂，滑爽剂，膨胀剂等组成。 （4）施工工具与方法：批刀、刮尺。 （5）施工次数与定额：1～2遍，依现场而定。 3、专用找平粗腻子、粘贴玻纤网 （1）产品名称：氟碳外墙专用找平粗腻子。 （2）功能特点：填充力强，附着力好，干燥快、抗收缩抗开裂性能良好，基面找平，为平整度奠定基础。 （3）原料构成：矿物粘结料，增粘剂，保水剂，滑爽剂，膨胀剂等组成。 （4）施工工具与方法：批刀批刮、刮尺、铲刀、电动搅拌机，80～150目砂纸打磨。 （5）施工次数与定额：1～2遍，依现场而定。约3kg／m2。 4、分格缝施工 （1）施工工具与方法：复合管、切割机、批刮。
1.氟碳漆施工准备工作 1.1、施工材料 外墙腻子：外墙粗面找平腻子、外墙细面找平腻子、抛光腻子等。 配套底漆：水泥透明底漆 中间漆：永保新白底漆 配套面漆：外墙氟碳漆或建筑幕墙氟碳漆。 1.2、施工工具 主要工具：水平器、喷枪、开刀、线包、毛滚、刷子、空压机等。 1.3、施工环境 （1）、门窗按设计要求安装好，并堵抹洞口四周的缝隙。 （2）、墙面基层处理完毕，并符合设计工艺要求，按抹灰面标准验收，满足喷涂条件，完成雨水管卡、设备洞口管道的安装，并将洞口四周用水泥砂浆抹平，所有的墙面需晾干。 （3）、双排架子或活动吊蓝，要符合国家安全规范要求，外架排木距墙面320cm。 （4）、要求现场提供有380V、220V电源。 （5）、所有的成品门窗要提前保护 2.氟碳漆施工工艺 2.1、水泥抹灰面层 为防止涂料表面开裂、龟裂等表观缺陷的产生，在墙体抹灰前与甲方、施工方沟通。建议在混凝土与砖墙铺设金属网格，以减少混凝土与砖墙之间因收缩率不同而产生的裂缝。为防止水泥层自身龟裂，可在抹灰的水泥砂浆中加入聚丙烯纤维，增强抗裂、抗渗功能。第一遍腻子（找平腻子）施工找平腻子主要用于找平粗糙不平整的水泥砂浆抹灰墙面，为面层腻子提供良好的基面，减少面层腻子的用量，降低涂装工程的造价。现市场上大部分均采用聚合物水泥基腻子，并有不同粗细品种提供。施工工艺：找平腻子一般加水量为 25~35%（重量比）。先将水倒入容器中，再加入粉料，然后用搅拌器充分搅拌成膏糊状（配合使用多功能混合搅拌机，效果更佳），约搅拌7~10分钟，要求无粉粒，无沉淀物。调配
好的腻子，超过4小时不能使用，已干结的浆料请勿加水再用。施工时应预先点补一遍，待其干结后对其表面进行砂磨，除去粗糙面，然后再薄批找平腻子。 2.2、铺玻纤抗裂网 玻纤抗裂网是以玻璃纤维网布为基材，可减少涂层裂缝的产生。玻璃纤维网布主要用于水泥、屋面、墙体的增强。 施工工艺：薄批找平腻子，趁未表干进行玻纤网铺设，再批腻子将玻纤网收平，使玻纤网完全镶嵌在腻子层中间，此工序无须砂磨，但必须水养护。先将腻子满批在玻纤网基面上，再用靠尺靠平，赶靠时以3~5次将腻子层填实赶平，至少干燥24小时（晴天）方可进行下道工序，但4-6小时即可砂磨（晴天），砂磨时应采用砂轮片或砂板将腻子层完全砂掉一层，使腻子层颜色完全达到一致，并确保其平整。 施工要求：网接茬须重叠10厘米以上，阴阳角须铺设双网，而且阴角和阳角网不能断开必须是通网。不能有玻纤网外露腻子层现象。 2.3、第二遍腻子（找平腻子）施工 施工工艺：玻纤网铺设完，再满批第二遍找平腻子。如果批完第一遍后不进行认真的砂磨，则批完第二遍后，可能仍然达不到要求，且腻子的消耗量会明显增加。用批嵌工具进行批嵌，待第一遍批嵌完成约4小时后，方可进行第二遍腻子的批嵌，并刮平整。每次批嵌厚度在0.5~1.0㎜. 腻子层找平要求以板块为单位进行横竖交叉施工，其间隔时间为24小时（晴天），应以板块大小制定铝合金靠尺长度，而且找平施工时应注意铝合金尺的横平竖直。每道工序施工时应以板块为单位和脚手架情况配备组合人力施工，以确保每道工序施工完整。针对上下窗间墙和左右窗间墙以及线条多的工程应先用铝合金靠尺将阴阳角夹靠批刮平直后方可进行下道工序。 打磨：腻子层干结变白（约48小时）后即可砂磨，有明显的批刀印痕须在养护前完成，如果在腻子层完全固化后再砂磨，则人工费用和砂纸费用会大幅增加。找平完的腻子层，必须仔细砂磨，达到2M靠尺靠检≤1mm，小面无凹凸不平，然后满批一遍用找平腻子，以保证板面平整光滑。 养护：找平腻子层施工完毕后，须至少用水养护四遍，使腻子层得到较完全的固化。施工要求：平整度符合要求（≤0.5mm）。表面平滑，无任何批刮印痕。用手摸无凹凸不平感觉。阴阳角笔直无残缺，线条平直，圆弧线条符合要求。 2.4、第三遍腻子（光滑腻子）施工 光滑腻子主要用于找平腻子上，为面层涂料提供平整、光滑基面，使表面涂料更加平整。现市场上大部分产品的品种类性和找平腻子相同，但细度更细，表面更加光滑，能更好地体现面漆的功能。也有的是膏状双组份子。 施工工艺：（同找平腻子）注意事项：严格控制腻子的水粉比，避免过稀出现的产品疏松，强度降低；过稠出现的快干，强度也会降低。搅拌时如加水过多，应通过添
外墙氟碳漆施工工法 工程概况：本工程为**商业大厦，由***设计研究院设计。建设单位为***公司。建设地点位于***市内。 该工程为地下一层，地上六层的的框架结构，建筑高度为28.20m，占地面积3214.23m2，建筑面积12126.16m2，地下室建筑面积1742.79m2。该工程主要功能为综合办公，其地下室为职工活动中心和档案室，地上为会议室及办公用房。 该工程±0.000相当于绝对标高201.100m。地基采用天然地基，梁板式筏板基础；地下室为C30、S6防水混凝土；主体为6层框架，层高3.9m，顶层大会议室层高为4.8m和7.8m；墙体地下一层内墙采用240mm厚矸石砖，±0.00以上采用100—200mm厚加气混凝土砌块；内装修为釉面砖，大理石墙面，白色乳胶漆，混合砂浆，吸声墙面；外装修为外挂石材板，显框玻璃幕墙和防水面砖及外墙氟碳漆；屋面有上人屋面，不上人屋面。 由于本工程是商业大厦，外装修高档，因此被***设计院选择了外墙氟碳漆。 用途：适用于住宅、酒店、办公楼、学校、体育场馆等建筑外墙涂装。 本产品由氟树脂，优质的颜、填料等组成二液型涂料。能有效防止多种化学腐蚀介质基面的破坏，使用周期长。我国氟树脂企业在以三氟氯乙烯和四氟乙烯为主要原料合成常温固化FEVE氟树脂方
面，技术日趋成熟，这种产品外观呈金属般的银灰色，造价相对低廉，而且能现场施工。 氟碳漆施工工艺 第一章 外墙氟碳漆工程施工程序： 1、涂封闭底漆 2、批腻子：找平腻子——挂波纤网——平滑腻子——强力渗透底漆——防渗抛光腻子 3、底层：喷高性能封闭底漆 4、中层：喷氟碳面漆 5、面层：与氟碳金属漆配套清漆，底、色、清漆均采用喷涂，整个工程严格按照工艺施工。 第二章 施工前期组织 一、了解整个项目的施工进度情况，调整确定我方施工组织方案。 二、施工人员安排： 施工及安全管理主要负责人：根据工地工程进度需要，确定进场施工作业人员，分别担任批腻子、喷底漆、喷色漆、喷清漆、打杂工作。施工技术人员对技术和质量进行全方位管理和现场指导。 三、工具及材料准备： 空气压缩机、氟碳漆专用喷枪、刀、铲刀、放线用的墨斗尺、胶纸、搅拌器、基底水泥、砂纸、电线、插座、保护用报纸等，每个
金属面氟碳漆施工工艺 1 前言 氟碳涂料是以FEVE氟碳树脂(三氟聚乙烯四元共聚物)为主要成膜物，可常温固化的溶剂型氟碳涂料。 为什么会出现氟碳涂料呢?在各种塑料中，氟树脂塑料由于引入的氟元素电负性大，碳氟键键能强，使得氟树脂具有特别优越的各项特性：耐候性、耐热性、耐低温性、耐化学药品性，而且还具有独特的不粘性和低磨擦性。由于氟树脂具有上述优良的特性，人们迫切需要将氟树脂，通过简单加工方法，在常温下形成涂膜，覆盖各种材料的表面，延长材料使用寿命，提高材料的使用性能。但是氟树脂加工困难，需200℃以上才能成膜，常温固化型氟碳涂料生产技术成为世界科技难题。 经过60年的研究发展氟碳树脂历经三个发展阶段：PTFE(聚四氟乙烯树脂)→PVDE(聚偏二氟乙烯树脂)→FEVE(三氟聚乙烯四元共聚物)。终于生产出既可常温固化，亦可低温烘烤的氟碳涂料。 2 特点 2.1 超耐候性； 2.2 耐化学药品性； 2.3 防腐防锈性； 2.4 不粘防污自洁性； 2.5 极佳物理机构性能； 2.6 耐温变性(-40～140℃)； 2.7 高装饰性； 2.8 优异施工性能。 3 技术指标 号 4 适用范围
适用于化学工业区、酸雨地区及其它大气腐蚀严重并有较高装饰效果、耐久年限较长的金属结构。 5 工艺原理 氟碳漆可常温固化，采用喷涂施工。 6 施工操作工艺 6.1 工艺流程 基层处理→涂防锈底漆→涂面漆 6.2 施工方法 6.2.1 基层处理： 先将金属表面上的浮土、砂、灰浆、油污、锈斑、焊渣、毛刺等清除干净。然后进行表面除锈，方法可有手工和机械处理。 除锈等级 手工除锈中St2为一般除锈，St3为彻底除锈；机械除锈(喷、抛射除锈)中Sa2为一般除锈，Sa21/2为较彻底除锈，Sa3为彻底除锈。 (1) 手工除锈 如金属表面是一般浮铁锈，可先用钢丝刷往复刷打，然后用粗砂布打磨出新的光亮表面，再用旧布或棉纱将打磨下的浮灰、锈擦干净；如果钢构件的金属表面锈蚀比较严重(鳞状锈斑)，先用铲刀将锈鳞铲掉，也可用锤子或刮刀清理，然后用钢丝刷刷打清理，再用砂布打磨光亮为止，即可涂防锈漆。大面积锈蚀可先用砂轮机、风磨机及其它电动除锈工具除锈，然后配以钢丝刷、锉刀、钢铲及砂布等工具，经刷、锉、磨除去剩余铁锈及杂物。 (2) 机械除锈 对大型钢结构构件表面除锈采用机械除锈，如喷砂和喷丸除锈： a. 喷砂除锈： 根据钢结构构件表面锈蚀的程度、材质及厚度，选择合理粒度(0.4～0.6Mpa)、喷射距离和喷射角度(距离为0.5m，角度为45°～80°)，用砂喷射冲击处理构件表面，达到除锈的目的。喷射用的砂应具有足够的强度，不含油污、泥土和石灰质。湿喷砂时，应在少中掺入一定数量的防锈剂和钝化剂(如硝酸钠、磷酸三纳、铬酸钾混合液等)。干喷砂时，应注意通风、排尘。喷射时，应注意移动速度；喷射完毕，应及时清除黏附在处理表面的沙尘等。 b. 喷丸除锈： 喷丸前，根据处理构件的材质、厚度、锈蚀程度，合理地选择钢丸或铁丸的直径、喷射距离、喷射角度和压缩空气压力。钢丸或铁丸的直径一般为0.2～1mm；喷丸机的压缩空气压力为0.2～0.6Mpa；喷射距离为0.2～0.5m；喷射角度为30°～90°。处理时，应注意通风排尘，喷射丸要及时回收。喷过的钢构件表面应干净、无锈迹，呈现一定光泽的金属本色，不得有较深的小坑或变形。 6.2.2 涂防锈底漆 防锈底漆为氟碳漆专用底漆，非常规用的红丹防锈漆、铁红防锈漆等。防锈底漆由环氧树脂、氟碳树脂、锌粉、聚酰氨树脂等配制成的双组份包装底漆。颜色为灰色。施工时采用喷涂，喷嘴尺寸为1.5～2.0mm，压力为0.2Mpa，专用稀释比为5～15%(体积比)。底漆双组份配漆比A∶B=10∶1(重量比)。成膜后标准膜厚为40微米/道，涂装间隔时间为最小8小时。理
氟碳漆施工 施工方法: 严格按比例调配，先将固化剂与涂料混合后再加入稀释剂。本产品在制作过程中特别考虑到施工要求，因此可刷涂、喷涂、辊涂、本产品为双组份涂料，因此在混合8小时内用完。 干燥时间: （23±2℃）表干20分钟，实干25小时，完全固化4天（25℃）。 涂装间隔: 4小时以上 储存: 盖紧密封，存放于阴凉、清洁和干燥的地方。保质期1年 表面处理： 金属表面的预处理，可以保证涂料的耐候性。 （一）新的金属表面 表面无油污，灰尘，无锈迹； 除锈最好达到SA2.5级或ST3.0级。 （二）涂有旧漆的金属表面须用工具除去旧漆，铁锈以及油污，灰尘等 施工条件： 施工期间湿度小于 75% ，温度 10 ℃ ~35 ℃为最佳温度； 安全及注意事项： 保证施工现场有良好的通风环境，应远离明火，施工现场不可以吸烟，避免溅到眼睛及皮肤。遵守一切安全规定。
处于以下环境条件下不能进行涂装： 1）环境温度低于已于5℃ 2）表面温度高于露点温度不超过3℃；3）相对温度大于75% 4）钢板表面涂装前受潮 5）表面温度大于50℃
钢结构防腐涂装施工工艺及验收技术要求 1. 涂装前表面处理 1.1 打磨 ①所有气割、剪切、机加工后的自由边锐角均应打磨至R2： ②喷砂前应用砂轮打磨去气割表面的割痕及火工矫正部位的硬化层，以使喷砂后在这些部位能形成合适的表面粗糙度。 1.2 除油 1.2.1 喷砂前钢材表面沾污的油脂必须清除干净 ①推荐使用具有中度碱性的水性清洗剂清除污垢，然后以水冲净。 ②杜绝用蘸有有机溶剂或洗涤的少量回丝控拭大面积油污，以免扩大油脂沾污面积。 1.2.2 抛丸、喷砂过程中和施工后，钢材表面必须避免油脂重新沾污。 ①喷砂用压缩空气必须装有性能良好的油水分离器。 ②除锈后的钢材表面必须严格避免重复沾污油脂。 ③质量检查人员和涂装施工人员不可穿戴沾有油污的工作鞋、工作服、手套对未涂装的钢结构进行质量检查和涂装施工。 1.3 抛丸或喷砂除锈 1.3.1 除锈质量等级要求 ①所有待涂水性无机富锌涂料的钢材表面，必须抛丸或喷砂达到TS08501-1（GB82923-88）Sa2.5级要求。 ②局部修补涂层时，钢材表面民和须打磨至今IS08501-1（GB8923-88）St3级。 1.3.2 表面粗糙度要求 表面粗糙度要求控制在35~65μm范围内。 1.3.3 磨料 ①为确保抛丸或喷砂后钢材表面达到规定的清吐度和表面粗糙度，推荐使用棱角状的粒度为0.8-1.2mm的铜渣砂或粒度为0.4-0.8mm的钢砂。 ②所用磨料应是清洁干燥的，不可被有机物沾污。 1.3.4 压缩空气 喷砂用压缩空气，压力应不低0.5Mpa.
