电磁流量计不工作的时候怎么保养 电磁流量计在停机即不使用的时候，我们要对电磁流量计采取科学合理的维护和保养方法。很多人发现在购买电磁流量计使用一段时间以后，再次使用发现测量数据的不准确。其实这不是电磁流量计本身存在的质量问题。是因为使用者没有按照说明书中的方法保养和维护。 一、电磁流量计维护之零点检查和调整 电磁流量计投入运行前，通电后必须在电磁流量传感器充满液体静止状态下调整零点。投入运行后亦要针对使用条件定期停流作零点检查；尤其对沉淀、易污染电极，含有固相的非清洁液，在运行初期应多作检查，以获得经验确定正常检查周期。交流激磁方式的电磁流量计与矩形波激比，更易产生零点漂移，因此更要注意检查和调整。 举两个沉积层产生故障的应用失误的例子。一个是石油钻探固井工程中，灌注水泥浆的流总量是重要工艺参数，经常用高压电磁流量计。仪表间歇使用，用毕后以清水冲洗传感器测量管，其余时间是空管。由于清洗不彻底，测量管内壁残留水泥浆固化成薄层，近二个月积聚形成绝缘层，包覆了整个电极表面，导致运行不正常到最终不能工作。 另一个是电解切削工艺验装置上，用电磁流量计控制饱和食盐水流量，间隙使用一段时期后发现流量信号渐渐减弱，2个月后信号为零。原因是电解切削过程中氧化铁沉积管壁，形成短路所致。清除层积即立即恢复正常。 二、电磁流量计维护之定期检查传感器电性能 首先，粗略地测量电极间电阻。断开传感器与转换器间信号连线，传感器内充满液体，用万用表测量两电极与接地端的电阻值，是否在制造厂规定值范围内，且所测得两值大体相同。记录下首次测量的电阻值，此值对以后判断传感器故障原因(如沉积层是导电的还是绝缘的)是有用的。 其次，将传感器放空液体，擦净内壁，待完全干燥后用兆欧计测量两电极和接地端子间的电阻。 最后，检查激磁线圈绝缘电阻，卸下传感器激磁线圈，将端子与转换器间接线，用兆欧计测量线圈的绝缘电阻。 电磁流量计的优点： 1、电磁流量计的变送器结构简单，没有可动部件，也没有任何阻碍流体流动的节流部件，所以当流体通过时不会引起任何附加的压力损失，同时它不会引起诸如磨损，堵塞等问

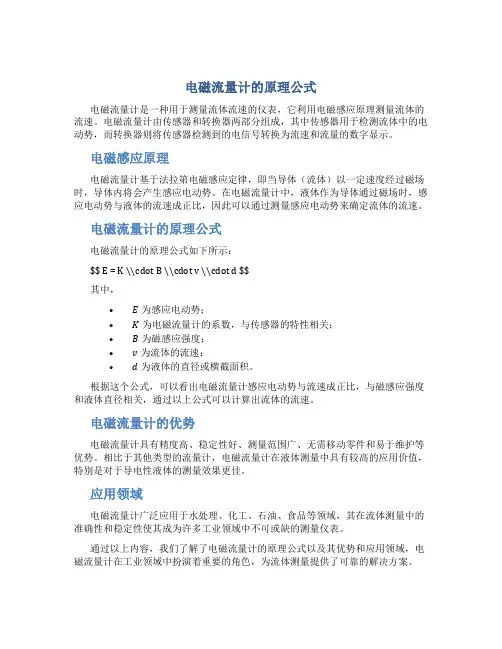

电磁流量计的工作原理 电磁流量计(Eletromagnetic Flowmeters,简称EMF)是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。电磁流量计是根据法拉第电磁感应定律制成的,电磁流量计用来测量导电液体体积流量的仪表。由于其独特的优点,电磁流量计目前已广泛地被应用于工业过程中各种导电液体的流量测量,如各种酸、碱、盐等腐蚀性介质;电磁流量计各种浆液流量测量,形成了独特的应用领域。 在结构上,电磁流量计由电磁流量传感器和转换器两部分组成。传感器安装在工业过程管道上,它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号,并通过传输线将此信号送到转换器。转换器安装在离传感器不太远的地方,它将传感器送来的流量信号进行放大,并转换成流量信号成正比的标准电信号输出,以进行显示,累积和调节控制。电磁流量计的基本原理 一、测量原理 根据法拉第电磁感应定律,当一导体在磁场中运动切割磁力线时,在导体的两端即产生感生电势e,其方向由右手定则确定,其大小与磁场的磁感应强度B,导体在磁场内的长度L及导体的运动速度u成正比,如果B, L,u三者互相垂直,则 e=Blu。与此相仿,在磁感应强度为B的均匀磁场中,垂直于磁场方向放一个内径为D的不导磁管道,当导电液体在管道中以流速u流动时,导电流体就切割磁力线.如果在管道截面上垂直于磁场的直径两端安装一对电极,则可以证明,只要管道内流速分布为轴对称分布,两电极之间也特产生感生电动势:e=BD。式中,为管道截面上的平均流速.由此可得管道的体积流量为:qv=πDUˉ。由上式可见,体积流量qv与感应电动势e和测量管内径D成线性关系,与磁场的磁感应强度B成反比,与其它物理参数无关.这就是电磁流量计的测量原理。需要说明的是,要使式qv=πDUˉ严格成立,必须使测量条件满足下列假定: ①磁场是均匀分布的恒定磁场;

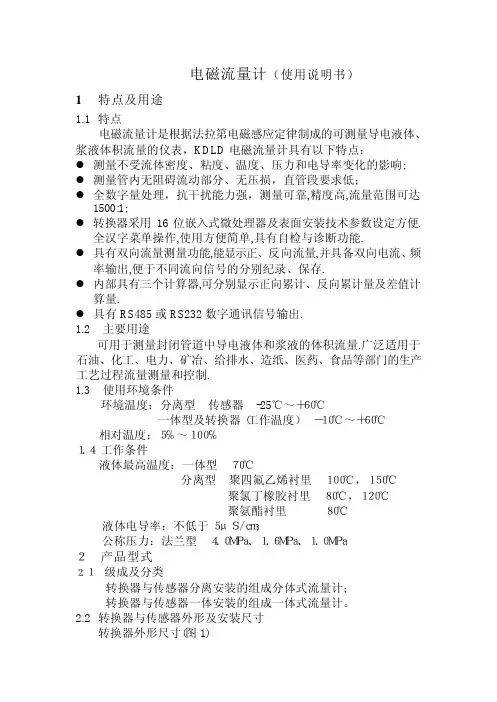

电磁流量计 使 用 说 明 书 武汉磐宇科技发展有限公司 1 产品用途与适用范围 1.1 特点: ■频率可编程低频矩形波励磁, 提高了流量测量的稳定性, 功率损耗低; ■采用新型含有FLASH存贮器的16位超低功耗微处理器, 集成度高, 运算速度快, 计算精度高。
■全数字量处理, 抗干扰能力强, 测量可靠; ■超低EMI开关电源, 适用电源电压变化范围大, 效率高, 温升小。EMC性能好; ■中英文菜单操作, 使用方便, 操作简单, 易学易懂; ■高清晰度背光宽温型LCD显示; ■能进行双向流量测量、双向总量累计。具有量程自动切换功能, 更有效地提高了模拟电流和频率输出的测量精度, 特别适用于昼夜流量范围变化大并需要发出控制信号的场合。流量测量范围度可达1500:1。 ■内部有三个积算器, 分别记录和显示正向累计量、反向累计量及累计差值积算量, 方便于流体计量和贸易交接。 ■提供隔离或非隔离RS485/RS232C数字通讯接口, 并支持MODBUS、PROFIBUS-DP及HART等现场总线通讯方式; ■采用恒流源流体电阻测量, 能够在长线传输的情况下, 准确测量电极信号内阻。不但可用来判别传感器内流体是否空管, 而且能够判别电极被污染、覆盖等异常现象, 为用户提供清洗电极等故障处理信息; ■使用智能化判断, 不采用测量修正设置, 空管报警与电极检测应用更加便捷。 ■先进的”粗大误差处理”技术, 能够切除浆液等流体测量尖状干扰, 减小输出跳动, 保持高精度测量并使输出更加稳定; ■具有流体密度设置, 能够显示质量流量; ■恒流励磁电流范围大, 可与不同制造商、不同类型的电磁流量传感器配套使用; ■具有积算器远程清零的控制功能, 具有开启与停止累计的接点信号输入, 适于总量检验和批量处理应用; ■具有自检与自诊断功能; ■采用先进的非易失性存贮器, 电路可靠性更高, 有效地保护设置和测量参
电磁流量计的原理和构成 一、电磁流量计的使用方法 （选自 GB/T 18660－2002） 1范围 本标准描述了用于测量充满封闭管道中导电液体流量的工业电磁流量计的原理和主要设计特点，并涉及它们的安装、运行、特性以及校准。 本标准不规定流量计在危险环境中应用的安全防护要求。它不适用于导磁性浆液及液态金属的测量，也不适用于有卫生要求的场合。 本标准包括交流励磁型和脉冲直流励磁型两种流量计。 2应用标准（略） 3定义（略） 4符号和单位 本标准使用下列符号 符号参数单位 B磁通密度T D测量管内径m K校准系数m Le测量电极之间距离m U液体平均轴向流速m/s V流量信号（电动势）V k常数（无量纲） qv液体的体积流量m3/s 5基本理论 5．1 概述
当液体在磁中运，根据法拉第定律生感（ 1）。如果磁垂直于流液体的管道，而液体的率又不太低，装在管壁上的两个极之可量到一个，同磁通量密度、液体的平均流速以及两个极之的距离成正比。，就可以得液体的流速，而得液体的流量。 1磁流量原理 B－磁通密度； D－量管内径； V－流量信号（）；U－液体平均向流速5.2基本方程 根据法拉第磁感定律，感度可用下面的式表达： V=kBLeU????????????????（1） 在形管道中，体流量是： ?????????????????（2） 把方程（ 1）、（ 2）合并得： ?????????????????（3） 或者 ?????????????????（4） 方程式（ 4）可以解用各种方法生一个校准系数，如本准第 9 章和GB/T18659 中所述，系数上通常是靠湿式校准来得到。 6构和工作原理 6.1 概述 如 1 和 2 所示，量管置于磁中，使液体的流方向同磁相垂直。根据法拉第定律，液体在磁中流，在与其流向和磁相垂直的方向上生一感。由安装在里上的两 个极，或者通量管上在与磁垂直的径向平面上的一容耦合型极，生一个正比于流速的位差，此信号可
关于电磁流量计的信号问题 作者：电磁流量计来源：https://www.doczj.com/doc/2210832901.html,/在使用电磁流量计测量时，我们常常要考虑如何处理接受不到信号或信号太弱等问题，我们应该从下列可能的问题中寻找原因： 1.如果管道太靠近墙壁，可在有倾斜角度的管道直径上安装探头，而不必非在水平管道直径上安装，应选用Z法安装探头。 2.确认管道中是否充满流体。 3.仔细选择管道致密部分并充分打磨光亮，涂抹充分的藕合剂安装好探头。 4.分别细心地在安装点附近慢慢移动每个探头，寻找到最大信号点，防止因为管道内壁结垢或因为管道局部变形导致超声波束反射出预计的区域而错过可接收到较强信号的安装点。 5.对内壁结垢严重的金属管道可使用击打的办法使结垢部分脱落或裂缝，但要注意，此方法有时反而因为结垢和内壁之间产生空隙而丝毫无助于超声波的传输。

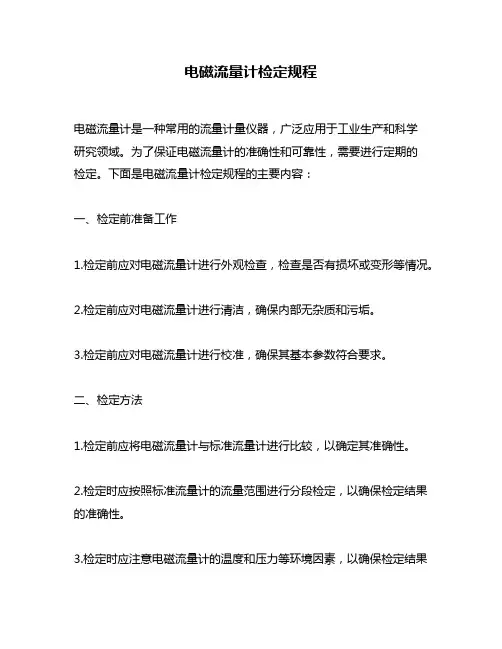

电磁流量计的检修应该遵循一定的顺序，这样才能避免走入维修的误区，造成不必要的延误和损失。电磁流量计的检修到底要什么步骤进行才是最佳的方法，对电磁流量计的维修到底有什么好处，这都是我们作为使用电磁流量计的仪表工应该考虑的，品质好的电磁流量计一般不需要日常维护，但是如果被测介质容易在电极和测量管内壁粘附或结垢时，需定期清洗测量管内壁和电极，注意不要使衬里、电极受损。如果你的电磁流量计发生故障时，我们建议大家可以参照下列顺序逐一查找、分析原因、排除故障。 第一、测量管内介质是否满管，衬里和电极上是否结垢；所有的电缆连接是否可靠； 第二、接地要求是否满足；励磁线圈是否短路或断路，其对地是否绝缘； 第三、管系中介质是否泄漏，上下游阀门是否有影响，安装位置是否适宜； 第四、周围环境是否对流量计产生干扰；转换器是否发生故障。 另外关于电磁流量计复检的期限，建议电磁流量计每两年检修一次，对精度要求较高的用户，应每年送检。
电磁流量计的工作原理 电磁流量计（Eletromagnetic Flowmeters，简称EMF）是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。电磁流量计是根据法拉第电磁感应定律制成的，电磁流量计用来测量导电液体体积流量的仪表。由于其独特的优点，电磁流量计目前已广泛地被应用于工业过程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；电磁流量计各种浆液流量测量，形成了独特的应用领域。 在结构上，电磁流量计由电磁流量传感器和转换器两部分组成。传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将此信号送到转换器。转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成流量信号成正比的标准电信号输出，以进行显示，累积和调节控制。电磁流量计的基本原理 一、测量原理 根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的运动速度u成正比，如果B， L，u三者互相垂直，则e＝Blu。与此相仿，在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速u流动时，导电流体就切割磁力线．如果在管道截面上垂直于磁场的直径两端安装一对电极，则可以证明，只要管道内流速分布为轴对称分布，两电极之间也特产生感生电动势：e＝BD。式中，为管道截面上的平均流速．由此可得管道的体积流量为：qv＝πDUˉ。由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关．这就是电磁流量计的测量原理。需要说明的是，要使式qv＝πDUˉ严格成立，必须使测量条件满足下列假定： ①磁场是均匀分布的恒定磁场； ②被测流体的流速轴对称分布； ③被测液体是非磁性的； ④被测液体的电导率均匀且各向同性。 二、励磁方式 励磁方式即产生磁场的方式。由前述可知，为使式qv＝πDUˉ严格成立，第一个必须满足的条件就是要有一个均匀恒定的磁场．为此，就需要选择一种合适的励磁方式。目前，一般有三种励碰方式，即直流励磁、交流励磁和低频方波励磁。现分别予以介绍。 1．直流励磁 直流励磁方式用直流电产生磁场或采用永久磁铁，它能产生一个恒定的均匀磁场。这种直流励磁变送器的最大优点是受交流电磁场干扰影响很小，因而可以忽略液体中的自感现象的影响。但是，使用直流磁场易使通过测量管道的电解质液体被极化，即电解质在电场中被电解，产生正负离子。在电场力的作用下，负离子跑向正极，正离子跑向负极。这样，将导致正负电极分别被相反极性的离子所包围，严重影响电磁流量计的正常工作。所以，直流励磁一般只用于测量非电解质液体，如液态金属等。 2．交流励磁 目前，工业上使用的电磁流量计，大都采用工频50Hz电源交流励磁方式，即它的磁场是由正弦交变电流产生的，所以产生的磁场也是一个交变磁场。交变磁场变送器的主要优点是消除了电极表面的极化于扰。另外，由于磁场是交变的，所以输出信号也是交变信号，放大和转换低电平的交流信号要比直流信号容易得多。
. ... .. LDC型 电磁流量计 使用说明书 1产品用途与适用围 1.1特点： ■可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低； ■采用16位嵌入式微处理器，运算速度快。精度高； ■全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量围度可达1500:1； ■超低EMI开关电源，适用电源电压变化围大。抗EMC性能好； ■全汉字菜单操作，使用方便，操作简单，易学易懂； ■高清晰度背光LCD显示； ■具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能。 ■部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量。 ■具有RS485或RS232C数字通讯信号输出； ■具有电导率测量功能，可以判别传感器是否空管； ■具有自检与自诊断功能； ■采用SMD器件和表面安装（SMT）技术，电路可靠性高； ■仪表部设计有不掉电时钟，可记录16次掉电时间。 1.2主要用途 电磁流量计用来测量封闭管道中导电流体的体积流量。广泛地适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量。 1.3正常工作条件 环境温度：分体型–10～+60℃； 相对湿度：5%～90%； 供电电源：单相交流电85～265V，45～63Hz； 功率：小于20W。 1.4试验参比条件 环境温度：20℃±2℃ 相对湿度：45%～85% 电源电压：220±2% 电源频率：50Hz±5% 谐波含量小于5%。 预热时间：30min 2产品型式 电磁流量计有分体型和一体型两种结构形式。 . .. .c
电磁流量计在钢铁行业中的应用 摘要：随着国家对节能降耗的重视，特别是在冶金，矿业等高能耗行业中，企业需要严格进行成本的核算计量，迫切需要高精度、高可靠性的计量仪表。结合钢铁行业的实际情况，就电磁流量计的合理选择和正确安装作了详细介绍，并提出了有效的维护措施。对保证其k 测量准确度、计量企业能耗具有重要意义。 关键词：电磁流量计；钢铁；传感器 引言 电磁流量计是20世纪60年代随着电子技术发展而迅速开发的新型流量测量仪表。它根据法拉第电磁感应定律制成，用来测量导电流体的体积流量，由于其独特的优点，目前已广泛地应用于国内钢铁行业中的各种导电液体的测量。 随着生产企业对工艺设备进行大规模的自动化改造，大部分工艺设备都实现了基础级设备自动化和过程控制自动化，多数自动化设备采用了国外先进的PLC或DCS系统，过程自动化对设备进行全面的信息监控，将检测仪表系统采集的高精度电磁流量计数据传送到中央控制室。 电磁流量计在使用过程中常出现一些故障，有的是由于仪表本身元器件损坏引起的故障，有的是由于选用不当、安装不妥、环境条件、流体特性等因素造成的故障等。因此，合理选择与正确安装电磁流量计，并进行有效维护，对于保证测量准确度、提高使用寿命都是很重要的。 1电磁流量计的原理和结构 1.1主要特点 电磁流量计是利用法拉第电磁感应定律，测量导电液体的流量。它的主要特点：测量通道是光滑直管，不易阻塞，适用于测量含有固体颗粒或纤维的液固二相流体；不产生因检测流量所形成的压力损失；不受流体密度、黏度、温度、压力和 电导率变化影响；对前置直管段要求较低；测量范围大，通常为20：1～50：1；不能用于较高温度的液体测量。 电磁流量计不能测量电导率很低的液体，如石油制品和有机溶剂等，不能测量气体、蒸汽和含有较多较大气泡的液体。 1.2基本原理 测量原理是基于法拉第电磁感虚定律。即：导电液体在磁场中作切割磁力线运动，导体中产生感应电动势，其感应电动势E为 E=KBひD (1) 式中：E为感应电动势，即流量信号，V；K为仪表常数系数；B为磁感应强度，T；D 为测量管的内径值，m；ひ为测量管界面的平均流速，m/s。 如图1所示，导电性液体在垂直于磁场的非磁性测量管内流动，且与流动方向垂直的方向上产生与流量成比例的感应电势，设置液体的体积流量时，则式(1)中K=4B／(ぇD)。 在管道直径确定，磁感应强度不变的条件下，体积流量与电磁感应电势有一一对应的线性关系，而与流体密度、黏度、温度、压力和电导率无关。
电磁流量计的发展 利用电磁感应原理测量流量是众多流量测量方法中最普遍的方法之一。它能够测量多种形状流道内导电液体的流速和流量，是法拉第电磁感应定律的应用。 电磁感应定律是1831年英国物理学家法拉第发现的。法拉第电磁感应定律讲：当导体在磁场中作切割磁力线运动时，在导体两端就会感应一个与磁场方向和导体运动方向相互垂直的感应电动势。感应电动势的大小与磁感应强度和运动速度成正比。 1832年法拉第在泰晤士河滑铁卢桥的两岸，选择与水流方向垂直的地磁场方向的地方，放下两个金属棒当作电极来测量河水的流速。这是世界上第一次电磁流量计的试验。但是，由于电化学反应、热电效应等原因，测出的信号是虚假的，并且流速信号被河床短路。加上当时的测量条件限制，所以他失败了。有幸的是，他在1851年见到了Wollsaton等人利用电磁感应法测量英吉利海峡潮汐试验的成功。 到了1917年，史密斯和斯皮雷安获得了应用电磁感应的原理制造船舶测速仪的专利，并推荐使用交流励磁来克服水的极化影响，从而开辟了电磁流速计在海洋学上的应用。 1930年，威廉斯将硫酸铜溶液在置于直流磁场中的一个不导电圆管内流动，检测圆管两电极问的直流电压与流速成正比，这种装置成为一种简单的电磁流量计。威廉斯第一次用数学上的方法分析圆管内流速分布对测量的影响，提出了以管中心轴为对称的流速分布不影响电磁流量计测量精度的理论。尽管他的分析在数学上有错误，但自此有了电磁流量计的基础理论。 1932年前后，根据Fabre的建议，生物学家Willams、A．柯林利用电磁流量计测量和记录瞬时的动脉血液流量获得了成功。 第二次世界大战以后，原子能工业有了迅猛的发展，因而能够测量液态金属的永磁，使电磁流量计得以发展和应用。但是，由于当时电子技术尚还落后，它的使用领域还不能扩大到一般工业中去。 1950年，荷兰人首先在挖泥船上使用电磁流量计测量泥浆流量。后来电磁流量计在美国的一般工业生产中得到了应用。1955年日本的北辰电机和横河电机分别引进美国nscher&Porter公司和Foxboro公司的电磁流量计产品，经过不断地消化、吸收和改进，其电磁流量计很快进入世界先进行列。1955年前后，前苏联、英国、德国也成功地生产出电磁流量计。 20世纪60年代初，希克里夫(J．A Shercliff)在柯林(A．Kolin)等前人无限长均匀磁场的电磁流量计的数学解析基础上，完成了有限长均匀磁场下等流速情况的数学解析，并用权重函数的理论。揭示了产生感应电动势的微观特性，使得电磁流量计有了系统的基础理论。同时，存电子工业飞速发展和工业自动化程度不断提高的条件下，电磁流量汁逐渐完善、成熟起来，发展成为一种性能优良的流量仪表．在工业中得到了广泛的应用。 20世纪60年代后期到70年代中期，随着对三维权重函数的深入研究，出现了权重分布磁场的电磁流量计，使得有限的磁场长度大大缩短，并在一定程度上改善了测量对流速的不敏感性。同时，也有利于流量计制造简化与降低成本。三维权重函数的研究成果，对这时期电磁流量计的发展有重大的指导意义。由于这一时期集成电路的迅速发展和世界能源危机对流量测量仪表提出的更高性能要求，出现了低频矩形波励磁的新技术。低频矩形波励磁电磁流量计，集中了交流励磁流量计能抑制直流磁场信号中的极化干扰和降低交流磁场流量计中信号所含电磁感应干扰信号成分两方面的优点，提高了流量计的零点稳定性、灵敏度和测量精度，降低了功率消耗，解决了互换性等问题，形成了电磁流量计发展的一次高潮。 20世纪80年代以来，微电子技术和计算机技术的迅猛发展，使电磁流量计制造技术更加成熟和完善，其应用领域更加扩大。当代的电磁流量计采用单片机技术，用数字的处理方法等措施使电磁流量计的测量精度和性能不断提高，并可充分利用计算机具有信息贮存、分
几个常见电磁流量计的分类 电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。和顺达流量计厂家生产的电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。下面为大家介绍一下电磁流量计的常见几个分类方法。 一、按输出信号连接和电源连线制式分类 四线制电磁流量计。四线制是传统电磁流量计的输出信号线和电源线(或流量传感器和传感器间的激磁电线)分别由2组各2根导线的四线制组成，仍是当前的主要制式。 二线制电磁流量计。当前温度、压力/差压、流量和物位等参量现场仪表趋向于输出信号和电源共用导线的二线制仪表发展。二线制仪表毋须市电电源，而电磁流量计常装在无市电供给的偏僻场所，采用二线制可节省市电布线工程费用。二线制电磁流量计电源供给的设计思路上又分为零信号输出电流(即4mA)供给、大于零信号输出供给和电池(或太阳电池)供给。电池供电型电磁流量计和电磁式水表适应配置于远离城市配水池或郊外污水处理后排放点等市电引入困难的场所。有些型号仪表电池使用寿命一年，有些则长达8～10年。 二、电磁流量计按传感器和转换器组装方式分类 分体型电磁流量计——分体型是电磁流量计普遍应用的形式，传感器接入管道，转换器装在仪表室或人们易于接近的传感器附近，相距数十到数百米。为防止外界噪声侵入，信号电缆通常采用双层屏蔽。测量电导率较低液体而相聚超过30m时，为防止电缆部分电容造成信号衰减，内层屏蔽也有要求接上与芯线同电位低阻抗源的屏蔽驱动。分离型转换器可远离现场恶劣环境，电子部件检查、调整和参数设定就比较方便。 一体型电磁流量计——传感器和转换器组装在一起直接输出直流电流(或频率)标准信号，实际上成为电磁流量变送器。一体型缩短了二者之间信号线和激磁线的连接长度，并使之物外接，隐蔽在仪表内部，从而减少信号衰减和空间电磁波噪声侵入。同样测量电路与分体型相比可测较低电导率的液体。取消了信号线和激磁线的布
电磁流量计的测量原理 HNLD系列电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。 产品特点： １、测量不受流体密度、粘度、温度、压力和电导率变化的影响； ２、测量管内无阻碍流动部件，无压损，直管段要求较低； ３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择； ４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；５、转换器可与传感器组成一体型或分离型； ６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠； ７、电磁流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART； ８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能； 主要技术数据： 整机和传感器技术数据 执行标准JB／T 9248—1999 公称通径15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、 3000 最高流速15m／s 精确度 DNl5～DN600 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) DN700—DN3000 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) 流体电导率≥5uS／cm 公称压力 4.0MPa 1.6MPa 1.0MPa 0.6MPa 6.3、10MPa DNl5～DN150 DNl5～DN600 DN200～ DN1000 DN700～DN3000 特殊订货 环境温度 传感器—25℃—十60℃转换器及一体型—10℃—十60℃ 衬里材料聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA 最高流体温 度—体型70℃ 分离型 聚氯丁橡胶衬里80℃；120℃(订货时注明) 聚氨酯衬里80℃ 聚四氟乙烯衬里 100℃；150℃(订货时注明) 聚全氟乙丙烯 (F46) 加网PFA 信号电极和 接地电极材 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
电磁流量计在化工行业的应用 【摘要】文章介绍了电磁流量计的概述，技术原理，安装条件，以及电磁流量在煤化工行业上的应用。 【关键词】电磁流量计；化工行业；应用 0.概述 电磁流量计（Electromagnetic Flowmeter）是由直接接触管道介质的传感器和上端信号转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μs/cm的导电液体的流量，是一种测量导电介质流量的仪表。除了可以测量一般导电液体的流量外，还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体，如泥浆、矿浆、纸浆等。 电磁流量计 电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。 采用电磁感应原理测量介质流体流速的电磁流量计。它在管道的两侧加一个磁场，被测介质流过管道就切割磁力线，在两个检测电极上产生感应电势，其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。电磁流量计密封性能好，还可用于自来水和地下水道系统。而且测量过程不与流体接触，适于制药、生物化学和食品工业。这种流量计还可检测血液流量。它的量程比约为100：1，精度一般为1%，由于这种传感器必须保持管道内电阻和测量电路阻抗之间有一定比例关系，因此在制造上有一定困难。当被测介质的电导率约为10欧姆·厘米时就开始产生困难，电导率更低时就产生原理性困难。当电导率为10欧姆·厘米时，就达到导电介质和电介质之间的“分界线”，热噪声电平随内阻的增大而显著增加。 电磁流量计是高精度、高可靠和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，还自行设计了一套中国最先进的，专用于电磁流量计的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品长期的高质量。电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积
电磁流量计常见故障及处理 电磁流量计管道有水但显示是零 a.安装是否正确。 b.安装时的流向方向。 c.干扰。 d.管道。（非金属没加接地环） e.跟计算机接线有问题。 f.流速低。 g．介质的导电率。 k.备用管道或管道有分支的原因。 b.实际流量大 c.转换器坏了 处理办法： 查看一下出厂时的记录来重新恢复原先的拨码值；更换一下流量计。电磁流量计液晶数字显示连续降数 a.绝缘性下降 b.转换器某个集成片出现问题。
处理办法： 壳体内的线圈的封闭不严，进水造成绝缘性下降。 电磁流量计现场显示有波动且波动较大 a.安装位置（管道的最高端）。 b.周围是否干扰（变频器，保证变频器和流量计的电源不是同一个电源；大电机，交叉或重叠，手机发射塔对流量计没有干扰） c.不满管。 d.非金属管道没有接地 e.断线。 f.工频干扰 H．上微机影响。 2011-05-2015:28 1 故障分析： （1）接线松动或接错； （2）介质中含有超量的气泡； （3）介质电导率不均匀或接近阀值，选型是否有问题； （4）零点不稳定；是否符合前5D后3D的直管段； （5）电极上覆盖有绝缘化学物质； （6）内衬脱落。. 故障处理： （1）核对并加以纠正; （2）垂直向上安装，必要时启动菜单抗干扰功能; （3）改安装位置或重新选型;调零（满足满管且没流量或短接AB直接调零）； （4）更改直管段使其符合最底要求； （5）判断电极有没有绝缘物质需在拆下是用万用表测，A，B个对应一个电极，正常电阻值为零； （6）内衬脱落的判断主要表现没有流量仍有显示且波动很大。 2．故障现象：电磁流量计显示流量较稳定但比实际流量偏大或偏小； 故障分析：

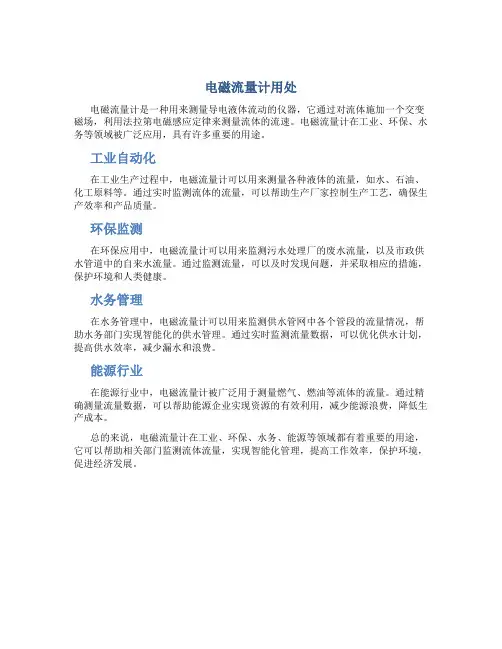

电磁流量计的应用 作者：任溢 摘要：本文简要介绍了电磁流量计的测量原理、结构与分类、特点，较具体地分析了其选型及安装注意事项。 关键字：电磁流量计测量范围测量介质励磁系统衬里材料接地 电磁流量计是利用电磁感应原理造成的流量测量仪表，可用来测量导电液体体积流量（流速）。变送器几乎没有压力损失，内部无活动部件，用涂层或衬里易解决腐蚀性介质流量的测量。检测过程中不受被测量介质的温度、压力、密度、粘度及流动状态等变化的影响。没有测量滞后的现象。 1 电磁流量计的工作原理 电磁流量计是依据法拉第电磁感应定律来测量管内流体流量的测量装置。当流体在管道中流动时，相当于一根具有一定电导率的导体的切割磁力线，于是液体柱两端会产生感应电动势。它的大小与流量成正比，并通过电极将此信号引至电路转换器。 E=4BQ/πD式中：E――感应电动势；Q――流量；B――磁感应强度；D――流量计公称通径。由上式可知，管道直径D和磁感应强度B不变时，感应电势E和体积流量Q之间成正比。 sinωt，得 但是上式是在均匀直流磁场条件下导出的，由于直流磁场易使管道中的导电介质发生极化，会影响测量精度，因此工业上常采用交流磁场，B＝B m sinωt Q=πDE/4B m 式中：ω――交变磁场的角频率； B ――交变磁场磁感应强度最大值。 m 由上式可知，感应电势E与被测量介质的体积流量Q成正比。但变送器输出的E是一个微弱的交流信号，其中包含有各种干扰成分，而且信号内阻变化高达几万欧姆，因此，要求转换器是一个高输入阻抗，且能抑制各种干扰成分的交流毫伏转换器，将感应电动势转换成4～20mADC的统一信号，以供显示、调节和控制，也可送到计算机进行处理。 2 电磁流量计的结构 电磁流量计一般由四部分组成：测量管、励磁系统、检测部分、变送部分。 考虑到防腐蚀的要求，测量管内部一般都加衬里材料。电磁流量计的励磁方式主要有高频励磁、低频励磁、脉冲DC励磁。由于工业的不断发展，有的厂家已经一种新的励磁方式—双频励磁，它克服了高频、低频励磁的缺点，具有“不受流量噪声影响”，“响应速度快”，“零点稳定性高”，“精度高”等优点。 检测部分主要包括电极和干扰调整部分，由于电极要和被测介质直接接触，要具有较强的抗腐蚀性。 变送器的主要作用是将传感器信号转换成与介质体积流量成正比的标准信号输出（0～20mA、4～20mA、0～10KHz）。并且要有较高的稳定性、精度和较强的抗干扰能力。 3 电磁流量计的主要性能参数和特点
. ... .. 电磁流量计说明书目录 一、概述 二、主要技术参数 三、电磁流量计选型编码 四、电磁流量计选型说明 五、流量计接线 六、流量计参数设置 七、流量计自诊断信息与故障处理 八、附录
QWLD 型智能电磁流量计是我公司采用国外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db ，对于外来干扰以及60Hz/50Hz 干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。使客户“买的放心，用的省心，服务称心”是我公司的宗旨。 产品特点： ▲管道无可动部件，无阻流部件，测量中几乎没有附加压力损失。 ▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。 ▲在现场可根据用户实际需要在线修改量程。 ▲高清晰度背光LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂(可定制其它语言)。 ▲采用SMD 器件和表面贴装（SMT 电路可靠性高）。 ▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。 ▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量围可达150:1 ▲超低EMI 开关电源，使用电源电压变化围大，抗EMC 好 ▲部具有三个积算器可分别显示正向累计量及差值积算量，部设有不掉电时钟，可记录16次掉电时间 ▲具有RS-485、RS-232C 、REMOTE(Hart)和Modbus 数字通讯信号输出。 ▲具有自检与自论功能 1 概述 工作原理 电流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B 的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E 。电动势E 正比于磁通量密度B ，测量管径d 与平均流速v 的乘积。电动势E （流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。 E=KBdv 式中：E---------------为电极间的信号电压（v ） B-----------------磁通密度（T ） d------------------测量管径（m ） v------------------平均流速（m/s ） 式中k, d 为常数，由于励磁电流是恒流的，故B 也是常数，则由E= KBdv 可知，体积流量 Q
电磁流量计在造纸行业的应用 来源：加入时间：2009-2-20 10:51:36 作为专业的流量计制造商，经现场考察发现，在那些从国外引进的成套设备中，液体的计量大多数采用了电磁流量计。国内的大中型造纸企业也已逐步地开始完成了电磁流量计替代传统的差压流量仪表的过程，同时向制造商提出了更高的使用和计量性能要求，从而又促进了电磁流量计的技术进步。目前一家35万吨规模的造纸厂，电磁流量计使用已达到400台。 通常造纸的生产主流程如图所示。 除主流程外，近年来随着环保法规越来越严格，多数造纸企业都建有废液处理工艺。调查发现电磁流量计在造纸厂中几乎所有的工段都有使用。 1、备料过程 备料工段主要任务是将不同的原料制成奖料。电磁流量计在制浆过程中主要是参与对打磨浆、水和酸或碱的流量测量。一般经过机械打磨后浆料的温度要达到80℃。当以木材或草料等材料作为原料制浆时往往还要经过蒸煮工艺。由于蒸煮液为碱如Ca(OH)2或Na0H溶液，浆液均呈碱性，所以电磁流量计多采用耐高温的聚四氟乙烯衬里和分体型的结构式。在电极材料的选择上要考虑选耐腐蚀性强的材质。碱性浆料一般选用哈氏合金Hc、钛材Ti等材质，切不可选用钽电极；而如果测量酸性浆液时，要求不高的话也可选耐酸钢316SS。 通常国内也有不少企业采用废纸制浆，即将废纸打浆后再进行洗涤漂白处理，这里电磁流量计主要用于测量参与打浆后的加水流量。水大多为附近的江河水稍加处理后就参与运行，所以水质较差，但没有腐蚀性，电磁流量计采用常规的橡胶衬里和不锈钢电极即可；而对参与脱墨过程的脱墨剂（常见的脱墨剂有Na0H、Na2SiO3、Na2O2或H2O2）测量时，电磁流量计的电极和衬里的选择就要慎重。以典型的35吨规模纸厂为例，备料过程中的电磁流量计使用数量较多，大致在50-60套之间。 2、筛选漂白工段 单以使用的数量排序，筛选洗涤工段应属第一。以典型规模35万吨纸厂为例，这两个工段的电磁流量计使用数量要达到250套左右。 电磁流量计使用在从各备料车间进入抄纸车间的各浆池的流入量和从各浆池流出配浆池的流量测量点，共有五种浆料（化浆、脱墨浆、CTMP、机浆、损液浆）参与配浆过程。这里机浆和CTMP浆的温度高达50-80℃，流量计衬里材料应考虑选用PFA或PTEE。 在浆液配比过程中各厂家为得到不同质量的纸张，采用不同的浆液配比浓度。但往往由于一种浆料的细微超差而导致成品不合格，从而造成了更大的物料和经济损失。所以各生产厂对这一环节都非常重视，在每一根参加配比的管线中都装有电磁流量计测量流入配浆总管的瞬时和总量流量，同时还在配浆管的下端部安装在线浓度计以检测配浆效果。如果一旦预定的浓度有偏差，立即调节阀门的开度以调整相应的浆料流量。这城不令要求电磁流量计精度高，同时要求良好的重复性和动态响应性。在上述场合，电磁流量计的口径一般在DN50-DN150之间。 配浆后的筛选过程即为习称的抄纸过程。在这一过程中纸浆浓度常影响流量测量。我们发现浓度大于3%的纸浆在用常规的低频方波励磁频率（如25Hz）或双频励磁以改善晃动现象。以DN300的电磁流量计测量浓度3.5%的瓦楞板纸为例，用常规的1/32工频时，瞬时流量的晃动量高达10.7%，当选用频率可更改的电磁流量计将其励磁频率改动到1/2工频时，晃动量即改善到1.9%，效果十分明显。在抄纸工段，由于配浆、抄纸过程中需要对冷却水、明矾和滑石粉等作流量监测，所以其使用数量在造纸厂中最多，在本例中达到200套左右。
电磁流量计发展前景全面展望 来源：https://www.doczj.com/doc/2210832901.html, 点击： 4 作者：admin 日期：2012-11-19 9:10:18 电磁流量计使用的范围很广泛，测量的介质也是多种多样的。但是电磁流量计的测量并不是万能的，电磁流量计也有着自己的要求。对于流量计的安装场所，不同流量计也会有着不同的要求。对于电磁流量计也是如此。下面就来看看电磁流量计的安装场所。 电磁流量计的安装场所： 根据不同的情况选择不同的场所。第一：安装在无振动或振动小的场所如果振动过大，则应在传感嚣前后的管道加固定支撑。第二：避免安装在周固有强腐蚀性气体的场所。第三：选择测量导管内不会出现负压的场所。第四：应安装在没有强电场的环境.附近也不应有大的用电设备，对安装场所的要求是如电动机、变压器等.以免受电破场干扰。第五：环境温度一般应在-25-60℃范围内，并尽可能避免阳光直射。第六：测量混合相流体时，应选择不会引起相分离的场所。第七：环境相对湿度一般应在lo%.-90%的范围内。第八：避免安装在能被雨水直淋或被水浸没的场所。 对于电磁流量计的安装场所一一观访后，也许我们会有这样的疑问，电磁流量计对于安装场所的要求这么高，那么它的发展前景会是如何呢?下面就来分析一下电磁流量计的发展前景。 电磁流量计的发展前景： 电磁流量计的生存和发展具有市场、人力资源和行业基础三大优势，中国仪器仪表行业正在培育和已经出现具备这种规模和能力的企业。在世界仪器仪表工业全球化的发展过程中，对中国仪器仪表工业来说，我们的看法是：外资来比不来好;转移到其他国家(地区)还不如转移到中国好。在我国发展制造业的总体方针下，在WTO的框架下，兼而采用两种模式，走一条符合中国国情的发展中国电磁流量计工业之路是21世纪中国仪器仪表行业几代人的共同探索和艰苦实践。 一方面充分发挥行业比较优势，巩固和扩大在一般产品领域的地位和成果，另一方面，在科学仪器和测试控制高技术领域取得突破，缩小差距是本国企业的发展途径。
