小信号调谐放大器虽然有增益高、矩形系数好等优点而应用较广，但也还存在着一些缺点：如多级放大器中因谐振回路多，每级都要调谐，故调整不方便；回路直接与有源器件相联，其频率特性会受到来自晶体管参数、分布参数变化的影响，使其不能满足某些特殊频率特性的要求，如频带很窄，或者要求通频带外衰减很大的场合。

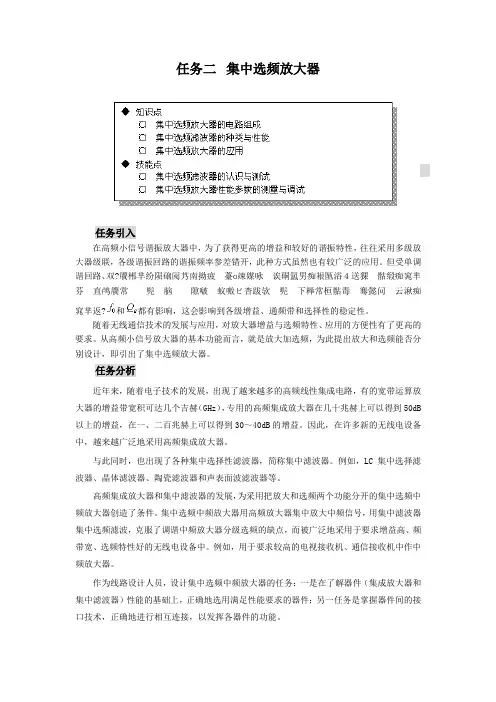

随着集成电路技术的飞速发展，许多具有不同功能特点的新的集成放大电路不断出现，给电子电路开发与应用提供了极为有利的条件。对干采用集成放大电路构成高频选频放大器来说，通常是采用集中滤波和宽频带集成放大电路相结合的方式来实现，它被称为集中选频式放大器。因多用于中频段，故又称为集成中频放大器。
目前，宽频带集成放大电路的型号很多，各自的性能和适应范围也有所不同。使用时可根据放大器的技术指标要求查阅有关的集成电路手册，选用合适的集成电路。对干集中滤波器可选用频率特性合适的陶瓷滤波器、晶体滤波器、声表面波滤波器或LC 滤波器。
一、集成中频放大器的组成

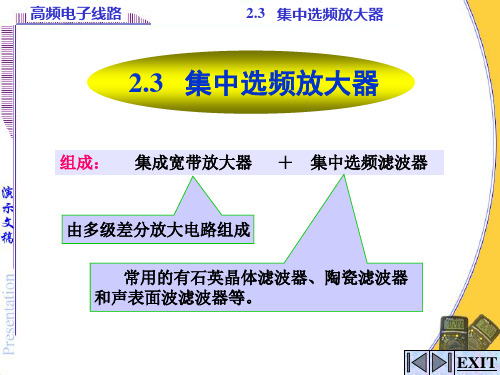

图2-2-1是集中选频式放大器的组成示意框图。它是由线性宽带放大器和集中滤波器组成，宽带放大器多用集成宽频带放大器，它体积小，性能好，可靠性高。由于集中滤波器通常是固定频率的，所以其宽放的频带也只需比滤波器的通频带宽些就可以了，如接收机的中频放大器。图(a)中，集中滤波器接在高增益宽带放大器的后面。这里宽带放大器只是表示放大器本身的频带宽度比放大的信号频带以及集中滤波器的频带更宽一些。
(a)(b) 前放大 宽放大 集滤波
(a)(b)
图2-2-1 集成中频放大器组成框图
当集成选频式放大器用于接收机中放时，为了避免有用信号频率附近的干扰信号在宽带放大器中产生的非线性作用，通常将集中滤波器放在高增益放大器之前，如图(b)所示。若集中滤波器衰减较大时，为避免使中放噪声系数加大，可在集中滤波器前加低噪声的前置放大器，以补偿滤波器的损耗。

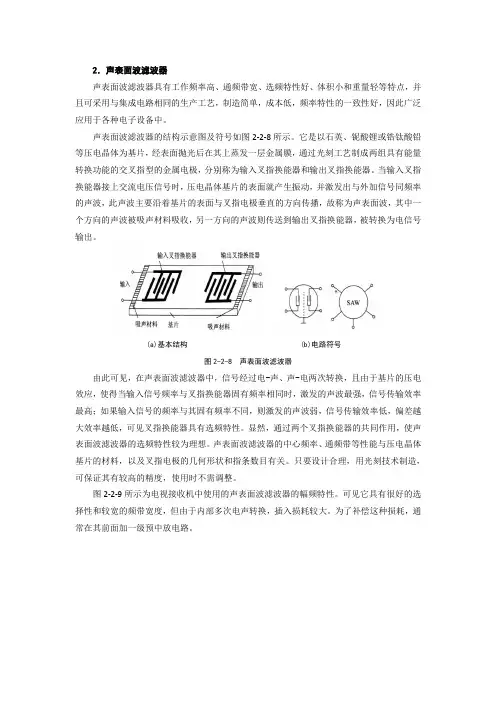

起选频作用的部件是一个具有高选择性的集中滤波器，常用的有LC 带通滤波器、晶体滤波器、陶瓷滤波器、声表面波滤波器等等。目前，这些滤波器已得到广泛应用。因晶体滤波器特性与陶瓷滤波器相似，下面简单介绍陶瓷滤波器和声表面波滤波器。
