和利时d c s介绍
DCS系统概述 一、过程控制系统的发展历程 早期的控制系统往往是一台二次仪表控制一个回路，各回路的仪表相互之间没有关联关系，单个回路的仪表损坏之后并不影响其他回路仪表的正常运行。 第一代过程控制系统（PCS，Pneumatic Control System）是基于气信号的气动仪表控制系统； 第二代过程控制系统（ACS，Analogous Control System）是基于模拟电流信号的电动模拟单元组合式仪表控制系统； 20世纪80年代，微处理机的出现和应用，从而产生了分布式控制系统，即第三代过程控制系统（DCS，Distributed Control System）； 20世纪90年代，现场总线技术的出现产生了新的一代过程控制系统，即现场总线控制系统FCS(Fieldbus Control System) 。 DCS即集散型控制系统，又称分布式控制系统（Distributed Control System）。它是指利用计算机技术将所有的二次显示仪表集中在电脑上显示，同时所有的一次表及调节阀等仍然分散安装在生产现场，DCS系统的核心是布置在机柜室的现场控制站，一旦控制站出现出现故障，将会导致灾难性的后果，为了避免这种情况的发生，各DCS生产厂家采用在线冗余（如同机泵的备用泵一样，一台坏了，另一台自动运行，而且是无扰动的切换。在这种切换方式下，我们人根本感觉不到任何变化发生）的技术来解决这一问题。 DCS系统的主要基础是4C技术，即计算机－Computer、控制－Control、通信－Communication和CRT显示技术。
DCS系统通过某种通信网络（如以太网、总线等）将分布在工业现场的现场控制站和操作室（控制中心）的操作员站及工程师站等连接起来，以完成对现场生产设备的分散控制和集中操作管理（工程师站与操作站一样都是普通的计算机，只是因为其内部装有组态软件而已，大多数情况下工程师站也能作为操作站使用）。 下图以一个水位信号调节的例子简单地说明DCS系统在实际生产中的应用过程： 被控对象(过程)：工艺生产设备(如反应釜，换热器，汽包、水箱等)，从传感器(测量变送单元)到执行器之间。 被控参数：各种工艺参数，如液位，温度，压力等。 测量变送：对被控参数进行测量转换的装置(转换成标准信号)。 调节器：把测定值和设定值进行比较和运算并输出控制信号的装置。 执行器(调节阀)：接收调节器来的信号并予以执行的装置。 我们可以把上述过程引申如下：
百科名片 DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统。即所谓的分布式控制系统，或在有些资料中称之为集散系统，是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机，通信、显示和控制等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活以及组态方便。 基本介绍 首先，DCS的骨架—系统网络，它是DCS的基础和核心。由于网络对于DCS整个系统的实时性、可靠性和扩充性，起着决定性的作用，因此各厂家都在这方面进行了精心的设计。对于DCS的系统网络来说，它必须满足实时性的要求，即在确定的时间限度内完成信息的传送。这里所说的“确定”的时间限度，是指在无论何种情况下，信息传送都能在这个时间限度内完成，而这个时间限度则是根据被控制过程的实时性要求确定的。因此，衡量系统网络性能的指标并不是网络的速率 DCS ，即通常所说的每秒比特数（bps），而是系统网络的实时性，即能在多长的时间内确保所需信息的传输完成。系统网络还必须非常可靠，无论在任何情况下，网络通信都不能中断，因此多数厂家的DCS均采用双总线、环形或双重星形的网络拓扑结构。为了满足系统扩充性的要求，系统网络上可接入的最大节点数量应比实际使用的节点数量大若干倍。这样，一方面可以随时增加新的节点，另一方面也可以使系统网络运行于较轻的通信负荷状态，以确保系统的实时性和可靠性。在系统实际运行过程中，各个节点的上网和下网是随时可能发生的，特别是操作员站，这样，网络重构会经常进行，而这种操作绝对不能影响系统的正常运行，因此，系统网络应该具有很强在线网络重构功能。其次，这是一种完全对现场I/O处理并实现直接数字控制（DDC）功能的网络节点。一般一套DCS中要设置现场I/O控制站，用以分担整个系统的I/O和控制功能。这样既可以避免由于一个站点失效造成整个系统的失效，提高系统可靠性，也可以使各站点分担数据采集和控制功能，有利于提高整个系统的性能。DCS的操作员站是处理一切与运行操作有关的人机界面（HMI-Human Machine Interface或operator interface）功能的网络节点。工程师站是对DCS进行离线的配置、组态工作和在线的系统监督、控制、维护的网络节点，其主要功能是提供对DCS进行组态，配置工作的工具软件（即组态软件），并在DCS在线运行时实时地监视DCS网络上各个节点的运行情况，使系统工程师可以通过工程师站及时调整系统配置及一些系统参数的设定，使DCS随时处在最佳的工作状态之下。与集中式控制系统不同，所有的DCS都要求有系统组态功能，可以说，没有系统组态功能的系统就不能称其为DCS。DCS自1975年问世以来，已经经历了三十多年的发展历程。在这三十多年中，DCS虽然在系统的体系结构上没有发生重大改变，但是经过不断的发展和完善，其功能和性能都得到了巨大的提高。总的来说，DCS正在向着更加开放，更加标准化，更加产品化的方向发展。作为生产过程自动化领域的计算机控制系统，传统的DCS仅仅是一个狭义的概念。如果以为DCS只是生产过程的自动化系统，那就会引出错误的结论，因为现在的计算机控制系统的含义已被大大扩展了，它不仅包括过去DCS 中所包含的各种内容，还向下深入到了现场的每台测量设备、执行机构，向上发展到了生产管理，企业经营的方方面面。传统意义上的DCS现在仅仅是指生产过程控制这一部分的自动化，而工业自动化系统的概念，则应定位到企业全面解决方案，即total solution 的层次。
精品文档 规程编号：KF-HD-CYJSB-*** 版本号：2013-9 受控号： DCS系统浙大中控操作规程 二零一三年九月实施日期：开发事业部哈得作业区发布单位：. 精品文档 目录 一、使用范围和编制依据 二、管辖范围 三、系统介绍 四、主要技术参数 五、风险及控制措施
六、装置介绍集散控制系统（一）浙大中控JX-300XP七、操作规定（一）浙大中控自控系统监控操作八、注意事项 浙大中控DCS系统操作规程 一、使用范围和编制依据 本规程适用于哈得作业区DCS系统正常维护和操作管理。 本规程依据浙大中控JX-300X DCS系统操作维护手册编制。二、管辖范围 哈一联、哈四联、天然气站主控室。 . 精品文档 三、系统介绍 1、DCS系统由硬件系统和软件系统两部分组成 1）系统硬件 哈四联系统由三个操作站（其中一个兼作工程师站）和3个控制站构成。 哈一联系统由四个操作站（其中一个兼作工程师站）和3个控制站构成。 天然气站系统由三个操作站（其中两个兼作工程师站）和一个控制站
构成。 本规程所涉及的操作均在操作站上实现，具体的硬件构成参见相关技术资料。 2）系统软件 系统的所有操作均在Advantrol软件下实现，具体的Advantrol操作参见相关技术手册。 四、主要技术参数 1、浙大中控DCS系统 五、风险及控制措施 六、装置介绍万方天然气处理站，配备了一套独东河天然气站设计为日处理量22.5自动化监控系统，本系统由硬件、通讯网络、操作
立的浙大中控JX-300XP. 精品文档 站计算机、监控软件等组成。 主服务器从服务器监控机 1#操作站操作站2#3#工程师站监控网络RS232/RS485 主控单元AB主控单元现场分子筛PLC现场压缩机PLC现场压缩机PLC 控制网络I/O模块I/O模块 信号I/O 现场仪器仪现场仪器仪表表 JX-300XP系统硬件
规程编号：KF-HD-CYJSB-*** 版本号：2013-9 受控号： 浙大中控DCS系统 操 作 规 程 实施日期：二零一三年九月 发布单位：开发事业部哈得作业区
目录 一、使用范围和编制依据 二、管辖范围 三、系统介绍 四、主要技术参数 五、风险及控制措施 六、装置介绍 （一）浙大中控JX-300XP集散控制系统 七、操作规定 （一）浙大中控自控系统监控操作 八、注意事项 浙大中控DCS系统操作规程 一、使用范围和编制依据 本规程适用于哈得作业区DCS系统正常维护和操作管理。 本规程依据浙大中控JX-300X DCS系统操作维护手册编制。 二、管辖范围 哈一联、哈四联、天然气站主控室。
三、系统介绍 1、DCS系统由硬件系统和软件系统两部分组成 1）系统硬件 哈四联系统由三个操作站（其中一个兼作工程师站）和3个控制站构成。 哈一联系统由四个操作站（其中一个兼作工程师站）和3个控制站构成。 天然气站系统由三个操作站（其中两个兼作工程师站）和一个控制站构成。 本规程所涉及的操作均在操作站上实现，具体的硬件构成参见相关技术资料。 2）系统软件 系统的所有操作均在Advantrol软件下实现，具体的Advantrol操作参见相关技术手册。 四、主要技术参数 1、浙大中控DCS系统 五、风险及控制措施 六、装置介绍 东河天然气站设计为日处理量22.5万方天然气处理站，配备了一套独立的浙大中控JX-300XP自动化监控系统，本系统由硬件、通讯网络、操作
站计算机、监控软件等组成。 JX-300XP 系统硬件 1、 机柜 天然气站仪控室有I/O 卡件机柜两套，哈四联机柜间有I/O 卡件机柜五套，哈一联机柜间有I/O 卡件机柜五套。 2、 系统软件 系统的所有操作均在Advantrol 软件下实现，具体的Advantrol 操作参见相关 从服务器 主服务器监控机 现场仪器仪 表 现场仪器仪 表
集散控制系统课程学习报告 学院名称：电气学院 专业班级： 1 学生姓名： 学生学号： 2013年12 月
集散控制系统学习心得 通过本课程的学习，让我对集散控制系统有了初步的了解下面就本学期的学习对本课程做介绍。 一、集散控制系统(DCS)简介 DCS，即所谓的分布式控制系统，或在有些资料中称之为集散系统，是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。在系统功能方面，DCS和集中式控制系统的区别不大，但在系统功能的实现方法上却完全不同。 首先，DCS的骨架——系统网络，它是DCS的基础和核心。由于网络对于DCS整个系统的实时性、可靠性和扩充性，起着决定性的作用，因此各厂家都在这方面进行了精心的设计。对于DCS的系统网络来说，它必须满足实时性的要求，即在确定的时间限度内完成信息的传送。这里所说的“确定”的时间限度，是指在无论何种情况下，信息传送都能在这个时间限度内完成，而这个时间限度则是根据被控制过程的实时性要求确定的。因此，衡量系统网络性能的指标并不是网络的速率，即通常所说的每秒比特数（bps），而是系统网络的实时性，即能在多长的时间内确保所需信息的传输完成。系统网络还必须非常可靠，无论在任何情况下，网络通信都不能中断，因此多数厂家的DCS均采用双总线、环形或双重星形的网络拓扑结构。为了满足系统扩充性的要求，系统网络上可接入的最大节点数量应比实际使用的节点数量大若干倍。这样，一方面可以随时增加新的节点，另一方面也可以使系统网络运行于较轻的通信负荷状态，以确保系统的实时性和可靠性。在系统实际运行过程中，各个节点的上网和下网是随时可能发生的，特别是操作员站，这样，网络重构会经常进行，而这种操作绝对不能影响系统的正常运行，因此，系统网络应该具有很强在线网络重构功能。 其次，这是一种完全对现场I/O处理并实现直接数字控制（DOS）功能的网络节点。一般一套DCS中要设置现场I/O控制站，用以分担整个系统的I/O和控制功能。这样既可以避免由于一个站点失效造成整个系统的失效，提高系统可靠性，也可以使各站点分担数据采集和控制功能，有利于提高整个系统的性能。DCS的操作员站是处理一切与运行操作有关的人机界面（HMI-Human Machine Interface或operator interface）功能的网络节点。系统网络是DCS的工程师站，它是对DCS进行离线的配置、组态工作和在线的系统监督、控制、维护的网络节点，其主要功能是提供对DCS进行组态，配置工作的工具软件（即组态软件），并在DCS在线运行时实时地监视DCS网络上各个节点的运行情况，使系统工程师可以通过工程师站及时调整系统配置及一些系统参数的设定，使DCS随时处在最佳的工作状态之下。与集中式控制系统不同，所有的DCS都要求有系统组态功能，可以说，没有系统组态功能的系统就不能称其为DCS。 DCS自1975年问世以来，已经经历了二十多年的发展历程。在这二十多年中，DCS虽然在系统的体系结构上没有发生重大改变，但是经过不断的发展和完善，其功能和性能都得到了巨大的提高。总的来说，DCS正在向着更加开放，更加标准化，更加产品化的方向发展。作为生产过程自动化领域的计算机控制系统，传统的DCS仅仅是一个狭义的概念。如果以为DCS只是生产过程的自动化系统，那就会引出错误的结论，因为现在的计算机控制系统的含义已被大大扩展了，它不仅包括过去DCS中所包含的各种内容，还向下深入到了现场的每台测量设备、执行机构，向上发展到了生产管理，企业经营的方方面面。传统意义上的DCS现在仅仅是指生产过程控制这一部分的自动化，而工业自动化系统的概念，则应定位到企业全面解决方案，即total solution 的层次。只有从这个角度上提出问题并解决问题，才能使计算机自动化真正起到其应有的作用。 进入九十年代以后，计算机技术突飞猛进，更多新的技术被应用到了DCS之中。PLC是一种针对顺序逻辑控制发展起来的电子设备，它主要用于代替不灵活而且笨重的继电器逻

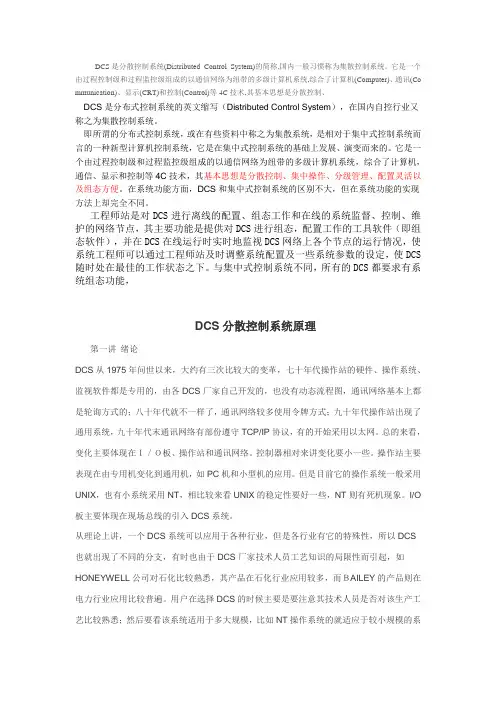

DCS是分散控制系统(Distributed Control System)的简称，国内一般习惯称为集散控制系统。它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机(Computer)、通讯(Co mmunication)、显示(CRT)和控制(Control)等4C技术，其基本思想是分散控制、 DCS是分布式控制系统的英文缩写( Distributed Control System )，在国内自控行业又 称之为集散控制系统。 即所谓的分布式控制系统，或在有些资料中称之为集散系统，是相对于集中式控制系统而 言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。它是一 个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机，通信、显示和控制等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活以及组态方便。在系统功能方面，DCS 和集中式控制系统的区别不大，但在系统功能的实现方法上却完全不同。 工程师站是对DCS 进行离线的配置、组态工作和在线的系统监督、控制、维护的网络节点，其主要功能是提供对DCS4行组态，配置工作的工具软件(即组态软件)，并在DCS在线运行时实时地监视DCS网络上各个节点的运行情况，使系统工程师可以通过工程师站及时调整系统配置及一些系统参数的设定，使DCS 随时处在最佳的工作状态之下。与集中式控制系统不同，所有的DCS都要求有系统组态功能， DCS分散控制系统原理 第一讲绪论 DCS从1975年问世以来，大约有三次比较大的变革，七十年代操作站的硬件、操作系统、监视软件都是专用的，由各DCS厂家自己开发的，也没有动态流程图，通讯网络基本上都 是轮询方式的；八十年代就不一样了，通讯网络较多使用令牌方式；九十年代操作站出现了 通用系统，九十年代末通讯网络有部份遵守TCP/IP协议，有的开始采用以太网。总的来看， 变化主要体现在I/O板、操作站和通讯网络。控制器相对来讲变化要小一些。操作站主要 表现在由专用机变化到通用机，如PC机和小型机的应用。但是目前它的操作系统一般采用 UNIX，也有小系统采用NT，相比较来看UNIX的稳定性要好一些，NT则有死机现象。I/O 板主要体现在现场总线的引入DCS系统。 从理论上讲，一个DCS系统可以应用于各种行业，但是各行业有它的特殊性，所以DCS 也就出现了不同的分支，有时也由于DCS厂家技术人员工艺知识的局限性而引起，如 HONEYWELL公司对石化比较熟悉，其产品在石化行业应用较多，而E AILEY的产品则在 电力行业应用比较普遍。用户在选择DCS的时候主要是要注意其技术人员是否对该生产工 艺比较熟悉；然后要看该系统适用于多大规模，比如NT操作系统的就适应于较小规模的系统；最后是价格，不同的组合价格会有较大的差异，而国产的DCS 系统价格比进口的DCS 至少要低一半，算上备品备件则要低得更多。
仪表DCS集散控制系统介绍 集散控制系统（Distributed control system）是以微处理器为基础的对生产过程进行集中监视、操作、管理和分散控制的集中分散控制系统，简称DCS系统。该系统将若干台微机分散应用于过程控制，全部信息通过通信网络由上位管理计算机监控，实现最优化控制，整个装置继承了常规仪表分散控制和计算机集中控制的优点，克服了常规仪表功能单一，人-机联系差以及单台微型计算机控制系统危险性高度集中的缺点，既实现了在管理、操作和显示三方面集中，又实现了在功能、负荷和危险性三方面的分散。DCS系统在现代化生产过程控制中起着重要的作用。 集散控制系统一般有以下四部分组成： 现场控制级:又称数据采集装置，主要是将过程非控变量进行数据采集和预处理，而且对实时数据进一步加工处理，供CRT操作站显示和打印，从而实现开环监视，并将采集到的数据传输到监控计算机。输出装置在有上位机的情况下，能以开关量或者模拟量信号的方式，向终端元件输出计算机控制命令。这一个级别直接面对现场，跟现场过程相连。比如阀门、电机、各类传感器、变送器、执行机构等等。它们都是工业现场的基础设备、同样也是DCS的基础。在DCS系统中，这一级别的功能就是服从上位机发来的命令，同时向上位机反馈执行的情况。拿军队来举例的话，可以形容为最底层的士兵。它们只要能准确地服从命令，并且准确地向上级汇报情况即完成使命。至于它与上位机交流，就是通过模拟信号或者现场总
线的数字信号。由于模拟信号在传递的过程或多或少存在一些失真或者受到干扰，所以目前流行的是通过现场总线来进行DCS信号的传递。 过程控制级:又称现场控制单元或基本控制器，是DCS系统中的核心部分。生产工艺的调节都是靠它来实现。比如阀门的开闭调节、顺序控制、连续控制等等。 上面说到现场控制级是“士兵”，那么给它发号施令的就是过程控制级了。它接受现场控制级传来的信号，按照工艺要求进行控制规律运算，然后将结果作为控制信号发给现场控制级的设备。所以，过程控制级要具备聪明的大脑，能将“士兵”反馈的军情进行分析，然后做出命令，以使“士兵”能打赢“战争”。这个级别不是最高的，相当于军队里的“中尉”。它也一样必须将现场的情况反馈给更高级别的“上校”也就是下面讲的过程管理级。 过程管理级:DCS的人机接口装置，普遍配有高分辨率、大屏幕的色彩CRT、操作者键盘、打印机、大容量存储器等。操作员通过操作站选择各种操作和监视生产情况、这个级别是操作人员跟DCS交换信息的平台。是DCS 的核心显示、操作跟管理装置。操作人员通过操作站来监视和控制生产过程，可以通过屏幕了解到生产运行情况，了解每个过程变量的数字跟状态。这一级别在军队中算是很高的“上校”了。它所掌握的“大权”可以根据需要随时进行手动自动切换、修改设定值，调整控制信号、操纵现场设备，以实现对生产过程的控制。
浙大中控DCS JX-300XP DCS控制系统资料如下： JX-300XP控制系统是浙江中控技术股份有限公司SUPCON WebField系列控制系统之一，是中控科技集团为适应网络技术的发展，特别是Internet、Web 技术的发展而推出的基于网络技术的控制系统。该系统融合了最新的现场总线技术、嵌入式 软件技术、先进控制技术与网络技术，实现了多种总线兼容和异构系统综合集成。各种国内 外DCS、PLC及现场智能设备都可以接入到JX- 300XP系统中，实现企业内过程控制设备信息的共享。系统优越性能概述如下：系统性能一览 1、工作环境 工作温度：（0～50） ℃ 存放温度：（－40～70）℃ 工作湿度：10%~90%，无凝露 存放湿度：5%~95%，无凝露 大气压力：（62～106）kPa，相当于海拔4000米 振动（工作）：振动频率范围为（10～150）Hz，允许的位移峰幅值为0.075mm，加速度小于9.8m/s 2 2、供电要求 双路供电，220 VAC±10%，50 Hz±5％，最大(单个机柜)650W，功率因数校正（符合IEC61000-3-2标准）。 3、接地要求 在普通场合接地电阻不大于4欧姆，在变电所、电厂及有大型用电设备等场合接地电阻不大于1欧姆。 系统规模 WebField JX- 300XP最大系统配置为：63个控制站，72个操作员站、工程师站以及其他功能的计算站点
JX- 300XP系统是在吸取国内外先进技术，结合最新计算机技术、通讯技术、自动化控制技术等先 进理论而开发的全数字化控制系统。它的先进性主要体现在以下几个方面： 1、硬件方面：（1）系统所需要的主要元器件均经过严格的筛选使用。（2）所有卡件均智能化，采用先进生产制造装置和先进检测设备生产制造，并经过长达一周的高低温老化和全面 测试。（3）做抗腐处理，其抗腐蚀性能达到国际最高标准---- G3级标准，更加适用于化工场合应用。 控制机柜XP202 基本尺寸：2100（H）×800（B）×600（D）mm；可定做2200*800*800或2100*800*800机柜 散热方式：顶部安装四个散热风扇（选配）散热； 安装方法：焊接或螺栓固定（机柜底部有四个与槽钢紧固的螺栓）； 内部机笼安装：架装结构（电源机箱、I/O单元、工业控制计算机）； 备注：最多可安装1个XP251-1电源机笼，4个XP211机笼，4个XP251-1电源单体一体化机笼 XP211 用于安装系统卡件与各类I/O卡件。机械结构设计符合硬件模块化的总线结构设计要求，采 用方便的插拔卡件、容易扩展的带导轨的机笼框架结构。同一控制站的各个机笼通过双重化 串行通信总线SBUS相连。IO机笼可与主控制机笼放置在同一个机柜中，也可以放置在不同的 机柜中，也可以远程机笼的形式放置在
合肥学院HEFEI UNIVERSITY 集散控制系统的工程设计 班级： 10 姓名： 学号： 10 指导教师： 完成时间：
集散控制系统的工程设计 现代科学技术领域中，计算机技术和自动化技术被认为是发展较快的两个分支，工业自动化根据生产过程的特点可分为过程控制和制造工业自动化及自动化测量系统。过程控制自动化是以流程工业为对象，流程工业自动化控制一般采用集散控制系统(DCS)。 一、DCS控制系统介绍 集散控制系统（Distributed control system）是以微处理器为基础的对生产过程进行集中监视、操作、管理和分散控制的集中分散控制系统，简称DCS系统。该系统将若干台微机分散应用于过程控制，全部信息通过通信网络由上位管理计算机监控，实现最优化控制，整个装置继承了常规仪表分散控制和计算机集中控制的优点，克服了常规仪表功能单一，人机联系差以及单台微型计算机控制系统危险性高度集中的缺点，既实现了在管理、操作和显示三方面集中，又实现了在功能、负荷和危险性三方面的分散。DCS系统在现代化生产过程控制中起着重要的作用。 DCS的工程设计主要有12项内容，按先后顺序排列如下：方案论证，DCS 评估，DCS询价，技术谈判，合同签订，开工会议，系统设计，组态编程，安装调试，现场投运，整理文件，工程验收。 1.1集散控制系统的组成 1、现场控制级 又称数据采集装置，主要是将过程非控变量进行数据采集和预处理，而且对实时数据进一步加工处理，供CRT操作站显示和打印，从而实现开环监视，并将采集到的数据传输到监控计算机。输出装置在有上位机的情况下，能以开关量或者模拟量信号的方式，向终端元件输出计算机控制命令。 在DCS系统中，这一级别的功能就是服从上位机发来的命令，同时向上位机反馈执行的情况。至于它与上位机交流，就是通过模拟信号或者现场总线的数字信号。由于模拟信号在传递的过程或多或少存在一些失真或者受到干扰，所以目前流行的是通过现场总线来进行DCS信号的传递。
某水泥有限公司D C S控制系统介绍(总11页) 本页仅作为文档页封面，使用时可以删除 This document is for reference only-rar21year.March
某水泥有限公司DCS控制系统介绍 一系统概述 工程范围：为日产2500吨新型干法水泥生产线提供完整的集散控制系统（DCS），满足水泥生产需要，为生产高品质水泥提供稳定性保障。 控制系统设计的总体目标 ·为生产高品质水泥提供可靠的运行环境； ·提高整个水泥生产线的自动化水平； ·实现机组高品质运行，提高运行经济性； ·提高运行人员工作效率，满足机组运行全能值班要求； ·提高效益，降低能耗。 二．系统设计及应用时的设计思想 1) 功能设计：体现DCS建成后的自动化程度、处理事故能力（报警、分析、指导、处理等）及先进的控制策略等，以最大限度提高效益，降低能耗为设计思想。具体如下： 对象控制 ·按工艺流程的自动化过程由DCS系统协调完成，达到能量平衡。 ·保障机组安全、可靠、高效运行和启停。 提高机组运行的技术经济效益 ·机组在额定参数的上限运行，使机组处于最佳运行工况。 ·实现高自动化投入率，提高可靠性，减少误操作，降低事故率。 完善的操作指导和事故分析手段 ·机组的运行工况可由很多监测参数反映出来，当运行工况出现异常时，一方面进行超驰功能及过程制约机制的实行，一方面提供相关参数、趋势、图表等高效方式通知运行人员及时处理。 ·操作记录打印、报警打印、事故追忆打印、周期性报表等功能，有助于机组的日常管理和事故分析。 ·高效、便捷的系统在线维护。 2) 系统设计：体现DCS的高可靠性、先进性、易维护、易组态等为设计思想。具体如下： 可靠性设计 ·所有部件标准化、通用化、模块化。 ·控制系统按分层、分散、自治的原则。
DCS系统概述 一、过程控制系统的发展历程 早期的控制系统往往是一台二次仪表控制一个回路，各回路的仪表相互之间没有关联关系，单个回路的仪表损坏之后并不影响其他回路仪表的正常运行。 第一代过程控制系统（PCS，Pneumatic Control System）是基于气信号的气动仪表控制系统； 第二代过程控制系统（ACS，Analogous Control System）是基于模拟电流信号的电动模拟单元组合式仪表控制系统； 20世纪80年代，微处理机的出现和应用，从而产生了分布式控制系统，即第三代过程控制系统（DCS，Distributed Control System）； 20世纪90年代，现场总线技术的出现产生了新的一代过程控制系统，即现场总线控制系统FCS(Fieldbus Control System) 。 DCS即集散型控制系统，又称分布式控制系统（Distributed Control System）。它是指利用计算机技术将所有的二次显示仪表集中在电脑上显示，同时所有的一次表及调节阀等仍然分散安装在生产现场，DCS系统的核心是布置在机柜室的现场控制站，一旦控制站出现出现故障，将会导致灾难性的后果，为了避免这种情况的发生，各DCS生产厂家采用在线冗余（如同机泵的备用泵一样，一台坏了，另一台自动运行，而且是无扰动的切换。在这种切换方式下，我们人根本感觉不到任何变化发生）的技术来解决这一问题。 DCS系统的主要基础是4C技术，即计算机－Computer、控制－Control、通信－Communication和CRT显示技术。 DCS系统通过某种通信网络（如以太网、总线等）将分布在工业现场的现场控制站和操作室（控制中心）的操作员站及工程师站等连接起来，以完成对现场生产设备的分散控制和集中操作管理（工程师站与操作站一样都是普通的计算机，只是因为其内部装有组态软件而已，大多数情况下工程师站也能作为操作站使用）。 下图以一个水位信号调节的例子简单地说明DCS系统在实际生产中的应用过程：

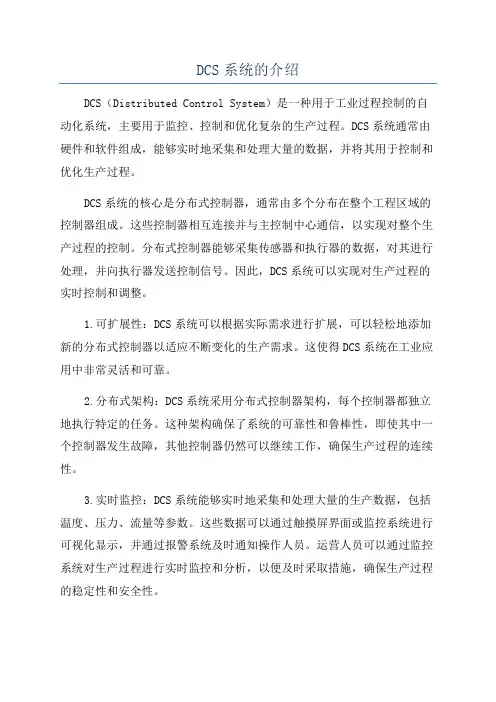

集散控制系统DCS简介 DCS是以微型计算机为基础，将分散型控制装置，通信系统，集中操作与信息管理系统综合在一起的新型过程控制系统。 它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机(Computer)、通讯(Communication)、显示(CRT)和控制(Control)等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活、组态方便。采用了多层分级的结构，适用现代化生产的控制与管理需求，目前已成为工业过程控制的主流系统。 集散控制系统把计算机、仪表和电控技术融合在一起，结合相应的软件，可以实现数据自动采集、处理、工艺画面显示、参数超限报警、设备故障报警和报表打印等功能，并对主要工艺参数形成了历史趋势记录，随时查看，并设置了安全操作级别，既方便了管理，又使系统运行更加安全可靠。其特点有： 1、基于现场总线思想的I/O总线技术 2、先进的冗余技术、带电插拔技术po 3、完备的I/O信号处理 4、基于客户/服务器应用结构 5、WindowsNT平台,以太网,TCP/IP协议 6、OPC服务器提供互连 7、Web浏览器风格,ActiveX控件支持 8、ODBC,OLE技术,实现信息,资源共享 9、高性能的过程控制单元。 10、支持标准现场总线 11、Internet/Intranet应用支持 (1)高可靠性 由于DCS将系统控制功能分散在各台计算机上实现，系统结构采用容错设计，因此某一台计算机出现的故障不会导致系统其它功能的丧失。此外，由于系统中各台计算机所承担的任务比较单一，可以针对需要实现的功能采用具有特定结构
和软件的专用计算机，从而使系统中每台计算机的可靠性也得到提高。 (2)开放性DCS采用开放式、标准化、模块化和系列化设计，系统中各台计算机采用局域网方式通信，实现信息传输，当需要改变或扩充系统功能时，可将新增计算机方便地连入系统通信网络或从网络中卸下，几乎不影响系统其他计算机的工作。 (3)灵活性 通过组态软件根据不同的流程应用对象进行软硬件组态，即确定测量与控制信号及相互间连接关系、从控制算法库选择适用的控制规律以及从图形库调用基本图形组成所需的各种监控和报警画面，从而方便地构成所需的控制系统。 (4)易于维护 功能单一的小型或微型专用计算机，具有维护简单、方便的特点，当某一局部或某个计算机出现故障时，可以在不影响整个系统运行的情况下在线更换，迅速排除故障。 (5)协调性 各工作站之间通过通信网络传送各种数据，整个系统信息共享，协调工作，以完成控制系统的总体功能和优化处理。 (6)控制功能齐全 控制算法丰富，集连续控制、顺序控制和批处理控制于一体，可实现串级、前馈、解耦、自适应和预测控制等先进控制，并可方便地加入所需的特殊控制算法。DCS的构成方式十分灵活，可由专用的管理计算机站、操作员站、工程师站、记录站、现场控制站和数据采集站等组成，也可由通用的服务器、工业控制计算机和可编程控制器构成。 处于底层的过程控制级一般由分散的现场控制站、数据采集站等就地实现数据采集和控制，并通过数据通信网络传送到生产监控级计算机。生产监控级对来自过程控制级的数据进行集中操作管理，如各种优化计算、统计报表、故障诊断、显示报警等。随着计算机技术的发展，DCS可以按照需要与更高性能的计算机设备通过网络连接来实现更高级的集中管理功能，如计划调度、仓储管理、能源管理等。
中国石油大学 DCS自动控制系统组态 实验报告 学生姓名： 学号： 系别： 专业年级： 2015年07月14 日
一、设计任务与要求 设计任务：利用实验室的多容水箱及其辅助检测设备，并采用浙大中控作为控制器的硬件，设计一个液位控制系统，使液位能够保持在设定的范围内。 设计要求： 1、熟悉工艺流程。 2、熟悉使用浙大中控DCS设计控制系统的过程。 3、熟悉DCS设计、运行的基本原理。 4、熟悉控制系统的参数调整过程。 5、利用实验室现有装置设计一个水箱液位自动控制系统。 1.1 DCS概述： DCS，全称：DistributedControlSystem，定义：DCS是分散控制系统（DistributedControlSystem）的简称，国内一般习惯称为集散控制系统。它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机（Computer）、通讯（Communication）、显示（CRT）和控制（Control）等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活、组态方便。 二、串级水箱控制系统原理 被控系统原理图：PCT-III型过程控制系统实验装置原理图 上图为三容水箱液位控制系统，该装置由三容水箱主体、电动调节阀、变频泵、工频泵、储水水箱组成。 该装置包含的上水箱、中水箱、下水箱的液位构成被控对象，对每个水箱可以通过电动调节阀和改变变频泵的转速来控制其流量特性，其进入每个水箱前的
阀阻和每个水箱下边的挡板阀也可以通过人工调节改变水箱液位，故可以构成不同阶次的被控对象。 通过组态可以得知上水箱、中水箱、下水箱的液位和左右两边的流量，通过综合调节来时这个液位系统达到理想的预定值。 三、液位串级控制系统组成结构 3.1硬件部分 被控对象 水箱：包括上水箱、中水箱、下水箱和储水箱。上、中、下水箱采用淡蓝色优质有机玻璃，便于学生直接观察液位的变化和记录结果。水箱底部均接有扩散硅压力传感器与变送器可对水箱的压力和液位进行检测和变送。上、中、下水箱可以组合成一阶、二阶、三阶单回路液位控制系统和双闭环、三闭环液位串级控制系统。储水箱由不锈钢板制成，满足上、中、下水箱的供水需要。 检测装置压力传感器、变送器：三个压力传感器分别用来对上、中、下三个水箱的液位进行检测，其量程为0～5KP，精度为0.5级。输出：4～20mADC。流量传感器、变送器：三个涡轮流量计分别用来对由电动调节阀控制的动力支路、由变频器控制的动力支路及盘管出口处的流量进行检测。输出：4～20mADC。执行结构电动调节阀：采用智能直行程电动调节阀，用来对控制回路的流量进行调节。电源为单相220V，控制信号为4～20mADC或1～5VDC，输出为4～20mADC 的阀位信号；水泵：本装置采用两只磁力驱动泵,一只为三相380V恒压驱动，另一只为三相变频220V输出驱动：电磁阀：在本装置中作为电动调节阀的旁路，起到阶跃干扰的作用。 3.2软件部分 JX-300XP控制系统由工程师站、操作员站、控制站、过程控制网络等组成。 其中控制站和操作站在整个系统中作用有，控制站组态主要对I/O、自定义变量、常规控制方案、自定义控制方案和折线表定义等在控制站组态中，对液位设定值（SV）、控制系统中右上水箱液位测量值、右下水箱液位测量值及调节阀开度等模拟量进行I/O组态，对系统控制程序中占用到的部分中间变量进行自定义变量组态，在自定义控制方案中确定控制站中使用SCX语言或图形化环境进行控制站编程。 3.2.1操作站硬件 1、操作站组成： 操作站的硬件基本组成包括：工控PC机（IPC）、彩色显示器、鼠标、键盘、SCnetⅡ网卡、操作台、专用操作员键盘、打印机等，工程师站硬件配置与操作站硬件配置基本一致，无特殊要求，它们的区别仅在于系统软件的配置不同，工程师站除了安装有操作、见识等基本功能的软件外，还装有相应的系统组态、系统维护等应用工具软件。 2.机柜
第一章硬件介绍 1.1主控制卡（部件号SP243X） 主控制卡（SP243X）是控制站的软硬件核心，完成控制站中的I/O信号处理、控制计算、与上下网络通信控制处理、冗余诊断等功能。它通过SCnet网络与操作站相连，接受上层的管理信息，并向上传递工艺装置的特性数据和采集到的实时数据；向下通过SBUS总线、SP233卡的程控交换和智能I/O卡件实时通信，实现与I/O卡件的信息交换。 SP243X卡采用完全双重化的通信接口，能完成数采、控制、通信等功能。采用双微处理器结构，主CPU（Master）和从CPU（Slave），主频24M。它们协同处理控制站的任务，功能更强，速度更快.SP243X 卡内含SCnetII通信接口电路，可直接上挂SCnetII通信网络，和SCnetII网上各节点之间交换信息。SP243X卡必须经过数据转发卡驱动I/O卡件。由于系统I/O卡件全智能化，所以SP243X卡可灵活配置I/O卡件。 1.2数据转发卡（部件号SP233） 数据转发卡作为主控制器和I/O卡件之间的通道，其运行状况，直接影响着设备运行的稳定性。 数据转发卡在上电以后，其自检的时间比较长，最长可以达到7秒之多，要注意在正常运行情况下，不要拔出卡件，或让其切换，在检测的数据转发卡不会直接进入工作状态。 数据转发卡的电路或程序出错后有可能会影响与其冗余的数据转发卡的正常运行。现在已知的有当RAM被清空以后，数据转发卡就不能工作了，还会影响与其冗余的数据转发卡的正常工作，使整个机笼通讯失败。因而发现数据转发卡有问题，或怀疑其有问题的时候，最好将坏的拔出，不要仅仅切换到另一与其冗余的就算了事了。 数据转发卡在来回上电的时候，很容易造成数据转发卡或I/O卡件的通讯通道的损坏。因而尽量少带电插拔数据转发卡（也最好少插拔I/O卡件）。如果一定要插拔卡件的话，要速度快，特别是在插入卡件的时候，千万不要出现卡件和母板没有完全接触好的这种临界状态。 1.3 常见I/O卡件 JX-300X常见的I/O卡件有SP311、SP313、SP313X、SP314、SP314X、SP316、SP316X、SP322X、SP331、SP332、SP335、SP363、SP361、SP362等。I/O卡件用于对I/O信号的处理，主要实现了是A/D转换、信号调理功能，即将现场送来的I/O信号经调理后转换成数字信号送给主控制卡SP243X。

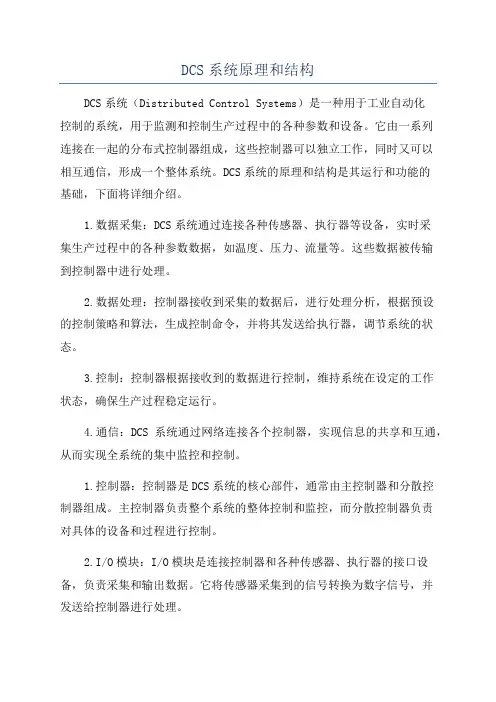

DCS控制系统介绍三篇 篇一：DCS控制系统介绍 集散控制系统的英文原名为:DistributedControlSystem，简称DCS，通常也称为集散控制系统。集散控制系统的控制功能，主要由计算机技（computer）、控制技术（Control）、显示技术（CRT）和通信技术（communicate）来完成，一般也称为4C技术，4C技术是DCS系统的四大支柱。DCS中通信技术更为重要，操作员站的操作、工程师站系统的组态以及现场设备信息的交换都依靠通信技术来完成。 第一节集散控制系统的构成 一集散控制系统的构成方式 如图是集散控制系统典型结构。功能分层是集散控制系统的体系特征反映了集散控制系统的“分散控制、集中管理”的特点。从功能上看可以分为：四个层次，分别是现场控制级的功能；过程装置控制级；车间操作管理级；全厂优化和调度管理级。从结构看分为：三大块，分别是分散过程控制装置；集中操作和管理系统；通信系统。
图4.1DCS结构 （一）集散控制系统的各层功能 1、现场控制级的功能 （1）微处理器进入现场变送器、传感器和执行器；现场总线的应用。部分或完全完成过程控制级的功能； （2）采集过程数据，对数据进行数据转换； （3）输出过程操作命令； （4）进行直接数字控制； （5）完成与过程装置控制级的数据通信； （6）对现场控制级的设备进行检测和诊断。 2、过程装置控制级的功能 过程装置控制级的结构采用过程控制设备+I/O卡件，其功能是：
（1）采集过程数据，进行数据转换和处理； （2）数据的监视和存储； （3）实施连续、批量或顺序控制的运算和输出控制作用； （4）数据和设备的自诊断； （5）数据通信。 3、车间操作管理级的功能 车间操作管理级设备有中央控制室操作站、打印机、拷贝机、工程师站、计算站，能完成功能是： （1）数据显示与记录 （2）过程操作（含组态操作、维护操作） （3）数据存储和压缩归档 （4）报警、事件的诊断和处理 （5）系统组态、维护和优化处理 （6）数据通信； （7）报表打印和画面硬拷贝。 4、全厂优化和调度管理级的功能 （1）从系统的观点：原料到销售进行优化协调，优化控制 （2）协调和调度各车间生产计划和各部门的联系； （3）主要数据的显示、存储和打印；数据通信。 （二）集散系统三大基本构成的特征 三大块与四层的关系： （1）分散过程控制装置对应于现场控制级和过程控制装置级；
第一部分概述 SUPCON JX-300X DCS由工程师站、操作站、控制站、过程控制网络等组成。 ?工程师站是为专业工程技术人员设计的，内装有相应的组态平台和系统维护工具。通过系统组态平台生成适合于生产工艺要求的应用系统，具体功能包括： 系统生成、数据库结构定义、操作组态、流程图画面组态、报表程序编制等。 而使用系统的维护工具软件实现过程控制网络调试、故障诊断、信号调校等。 ?操作站是由工业PC机、CRT、键盘、鼠标、打印机等组成的人机系统，是操作人员完成过程监控管理任务的环境。高性能工控机、卓越的流程图机能、多 窗口画面显示功能可以方便地实现生产过程信息的集中显示、集中操作和集中 管理。 ?控制站是系统中直接与现场打交道的I/O处理单元，完成整个工业过程的实时监控功能。控制站可冗余配置，灵活、合理。在同一系统中，任何信号均可按 冗余或不冗余连接，详见卡件描述。对于系统中重要的公用部件，建议采用 100%冗余，如主控制卡、数据转发卡和电源箱。 ?过程控制网络实现工程师站、操作站、控制站的连接，完成信息、控制命令等传输，双重化冗余设计，使得信息传输安全、高速。 1.1 系统整体结构 JX-300X DCS采用三层通信网络结构，如图1.1-1所示。 最上层为信息管理网，采用符合TCP/IP协议的以太网，连接了各个控制装置的网桥以及企业内各类管理计算机，用于工厂级的信息传送和管理，是实现全厂综合管理的 信息通道。 中间层为过程控制网（名称为SCnet Ⅱ），采用了双高速冗余工业以太网SCnet Ⅱ作为其过程控制网络，连接操作站、工程师站与控制站等，传输各种实时信息。 底层网络为控制站内部网络（名称为SBUS），采用主控制卡指挥式令牌网，存储转发通信协议，是控制站各卡件之间进行信息交换的通道。 1-1
浙大中控DCS控制系统 (zhaojia) 第一章硬件介绍 1.1主控制卡(部件号SP243X 主控制卡(SP243X是控制站的软硬件核心，完成控制站中的I/O信号处理、控制计算、与上下网络通信控制处理、冗余诊断等功能。它通过SCnet网络与操作站相连，接受上层的管理信息，并向上传递工艺装置的特性数据和采集到的实时数据；向下通过SBUS总线、SP233卡的程控交换和智能I/O卡件实时通信，实现与I/O卡件的信息交换。 SP243X卡采用完全双重化的通信接口，能完成数采、控制、通信等功能。采用双微处理器结构，主CPU( Master)和从CPU( Slave )，主频24M 它们协同处理控制站的任务，功能更强，速度更快.SP243X 卡内含SCnetII通信接口电路，可直接上挂SCnetII 通信
网络，和SCn etII网上各节点之间交换信息。SP243X卡必须经过数据转发卡驱动I/O卡件。由于系统I/O卡件全智能化，所以SP243X卡可灵活配置I/O卡件。 1.2数据转发卡(部件号SP233) 数据转发卡作为主控制器和I/O卡件之间的通道，其运行状况，直接影响着设备运行的稳定性。 数据转发卡在上电以后，其自检的时间比较长，最长可以达到7秒之多，要注意在正常运行情况下，不要拔出卡件，或让其切换，在检测的数据转发卡不会直接进入工作状态。 数据转发卡的电路或程序出错后有可能会影响与其冗余的数据转发卡的正常运行。现在已知的有当RAM被清空以后，数据转发卡就不能工作了，还会影响与其冗余的数据转发卡的正常工作，使整个机笼通讯失败。因而发现数据转发卡有问题，或怀疑其有问题的时候，最好将坏的拔出，不要仅仅切换到另一与其冗余的就算了事了。 数据转发卡在来回上电的时候，很容易造成数据转发卡或I/O卡件的通讯通道的损坏。因而尽量少带电插拔数据转发卡（也最好少插拔I/O卡件）。如果 一定要插拔卡件的话，要速度快，特别是在插入卡件的时候，千万不要出现卡件和母板没有完全接触好的这种临界状态。 1.3常见I/O卡件
