串联电路的计算
1：如图1所示的电路，R 1和R 2串联后接入电路，如果它们两端总电压是4V ，电阻R 2两端电压是3V ，电阻R 1=5Ω。求：（1）通过R 1的电流；（2）R 2的电阻。
2：一个小灯泡正常工作时的电压是6V ，电阻R L =12Ω
正常工作，需如何连接一个多大的电阻？
3：如图
（2） 4．R 1=5两端的电压U 1
=V ，R 2两端的电压。
5．串联后的总电阻是Ω，若通过R 0.2A ，，电源电压是器V 。
6．电阻，R 1两端的电压为3V ，9V 7．把R 1。求R 1和R 281：如图 2．如图，求
3．如图Ω”，当闭合S ）允许滑 4．如图12，当开关S 闭合时，电流表示数为多少？
5R 1=12Ω，R 2=6Ω，闭合开关后，通过R 1的电流为2A （1）R 1两端的电压； （2）通过R 2的电流。 6．如图6所示的电路中，R 1=10Ω，R 2=20Ω,闭合开关后，电流表的示数为0.3A 。求： （1）电阻R 1两端的电压是多少？ （2）通过R 2的电流是多少？
U R L 图3
图5
（3）电路总电阻是多少？
图6
串联、并联电路计算 强化练习
串联电路计算题 1．如图所示，电阻R1=12欧。电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。问：电源电压为多大？电阻R2的阻值为多大？ 2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求： （1）电阻R1和电源电压 （2）滑动变阻器移到右端时，电流表和电压表的读数。 3．如图所示，电源电压为12伏，保持不变。电阻R1=20欧，电键SA闭合后， 电流表示数为0.2安。问：R1两端的电压多大？电阻R2的阻值多大？ 4．如图所示，滑动变阻器的变阻范围为0~20欧，闭合电键，当滑片在左端 时，电压表、电流表的读数分别为12伏和0.3安，求： （1）电源电压 （2）电阻R1的阻值 （3）当滑片移到右端时，电流表、电压表的读数。 5．如图所示，电源的电压U=6V恒定不变，定值电阻R1=10Ω，滑动变阻器R2 上标有“20Ω 1A”的字样。(1)滑片P在a点时，电压表的示数是多少？(2)滑片P 在a点时，电流表的示数是多少？(3)滑片P在中点时，电压表的示数是多少？ 6．在如图所示的电路中,电源电压为12伏,电阻R1的阻值为20欧,变 阻器R2规格为“60Ω，2A”。当电键K闭合时,电流表A的示数为0.2 安。(1)求电压表V1和V2的示数。 (2)滑动变阻器连入电路中的阻值。 (3)电流表示数的最大值能到达多少？（4）电压表V2示数最大能达到 多少伏？ 7．在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2安。 求：（1）电压表的示数； （2）电阻R2连入电路的阻值； （3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一 R1 S R2 P V A 仅供学习与交流，如有侵权请联系网站删除谢谢- 2 -
年级：九年级教师：鲁乐 串并联电路识别与实物图连接 一．知识呈现 1 电路 把电源、用电器、开关、导线连接起来组成的电流的路径。 2 各部分元件的作用 （1）电源：提供电能的装置； （2）用电器：工作的设备； （3）开关：控制用电器或用来接通或断开电路； （4）导线：连接作用，形成让电荷移动的通路 3 电路的状态：通路、开路、短路 （1）通路：处处接通的电路； （2）开路：断开的电路； （3）短路：将导线直接连接在用电器或电源两端的电路。 4电路的基本连接方式： 串联电路 并联电路 5.串并联电路的特点 （一）串联电路 （1）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。 （2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器无法工作。 （3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。即串联电路中开关的控制作用与其在电路中的位置无关。 （二）并联电路 （1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。每条支路各自和干路形成回路，有几条支路，就有几个回路。 （2）用电器工作特点：在并联电路中各用电器之间相不影响。某一条支路中的用电器若不工作，
其他支路的用电器仍能工作。比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。这就是互不影响。 （3）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。干路开关起着总开关的作用，控制整个电路。而各条支路开关只控制它所在的那条支路。 二．识别 1.使用定义法识别串并联电路 若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。 2.使用电流流向法识别串并联电路 从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。 例题1 如图1所示的电路，是判断连接方式是串联还是并联？ 【解析】我们可以在图形上用箭头标 示出电流的路径，电流从电源的正极出 发，若只有一条路径，则是串联，若有两 条或两条以上路径则是并联；图中可以标 示出三条路径，如图2所示，可以用箭头 在图形上标画出来，第一条是从正极→A →L1→B→负极，第二条是正极→A→L2→B →负极，第三条是正极→A→L3→B→负极。所以图中L1、L2、L3组成的是并联电路。 例题2 如图所示电路，判断此电路是串联电路还是并联电路。
串联电路计算题 1. 如图所示，电阻RF12欧。电键SA 断开时，通过的电流为安；电键SA 闭合时，电流表 的示数为安。问：电源电压为多大电阻R,的阻值为多大 2. 如图所示，滑动变阻器上标有“20Q 2A”字样，当滑片P 在中点时，电流表读数为安, 电压表读数为伏，求： （1） 电阻Ri 和电源电压 （2） 滑动变阻器移到右端时，电流表和电压表的读数。 3. 如图所示，电源电压为12伏，保持不变。电阻R 产20欧，电键SA 闭合后，电流表示数 6. 在如图所示的电路中?电源电压为12伏?电阻乩的阻值为20欧■变阻器R,规格为“60Q, 2A\当电键K 闭合时?电流表A 的示数为安。（1）求电压表比和匕的示数。（2）滑动变阻器 连入电路中的阻值。（3）电流表示数的最大值能到达多少（4）电压表也示数最大能达到多 少伏 为安。问：乩两端的电压多大电阻R,的阻值多大 4. 如图所示，滑动变阻器的变阻范围为0、20欧，闭合电键，当滑片在左端时，电压表、电 流表的读数分别为12伏和安，求： （1）电源电压；（2）电阻乩的阻值； （3）当滑片移到右端时，电流表、电压表的读数。 5. 如图所示，电源的电压U=6V 恒定不变，定值电阻R 产10Q,滑动变阻器&上标有“20Q 1A”的字样。（1）滑片P 在a 点时，电压表的示数是多少（2）滑片P 在a 点肘，电流表的示数 是多少 （3）滑片P 在中点时，电压表的示数是多少
7.在如图所示的电路中，电源电压为6伏且不变。电阻乩的阻值为10欧，滑动变阻器& 上标有“20Q 2"'字样，两电表均为常用电表。闭合电键S,电流表示数为安。 求：（1）电压表的示数；（2）电阻&连入电路的阻值； （3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有 一个已达满刻度，此时电压表和电流表的示数。 并联电路计算題 1.如图所示电路中，用= 20Q,电路总电阻为12Q,电流表示数为0. 3A,请计算：（1）电源电压；⑵通过凡的电流；⑶电阻丘的阻值。 2.如图所示，电阻心为20欧，电键S断开时，电流表示数为安; 示 数为安。求：（1）电源电压；（2）电阻艮的阻值。 3.在图所示的电路中，电源电压保持不变，电阻乩的阻值为20欧。先闭合电键S“电流 表的示数为安，再闭合电键S“电流表的示数变化了安。求：（1）电源电压氏 （2）电阻用的阻值。 （3）通电10秒，通过电阻丘某横截面的电量。 4.如图所示的电路，电阻水的阻值为40欧，凡的阻值为60欧。电键S闭合时，电流表A 的示数为安，求：（1）电源电压伉（2）通过金的电流厶。 5.如图所示，电阻Ri二40欧，电键SA断开时，电流表的示数为安; 6.阻值为10欧的用电器，正常工作时的电流为安，现要把它接入到电流为安的电路中，应电键SA闭合时，电流 表示数为安。问：电源电压为多大电阻&的阻值为多大
串联和并联电路图计算题(一)： 基础知识: 1、串联电路： （1）、串联电路的电流特点：I=I 1=I 2（串联电路中各处电流相等） （2）、串联电路的电压特点：U=U 1+U 2（串联电路中总电压等于各部分电压之和） （3）、串联电路的电阻特点：R=R 1+R 2（串联电路中总电阻等于各个电阻之和） （4）、串联电阻具有分压作用：2 121U U R R =（串联电路中电压之比等于电阻之比） （5）、欧姆定律公式： R U I = 111R U I = 222R U I = 2、并联电路： （1）、并联电路的电流特点：I=I 1+I 2（并联电路中总电流等于各支路电流之和） （2）、并联电路的电压特点：U=U 1=U 2（并联电路中总电压等于并联电两端电压） （3）、并联电路的电阻特点：21R 1R 1R 1+=（并联电路中总电阻的倒数等于各个电阻的倒数之和） （4）、并联电阻具有分流作用：222 1I I R R =（并联电路中电流之比等于电阻之比的倒数） （5）、欧姆定律公式：R U I = 111R U I = 222R U I = 3、串联电路的总电阻的阻值比任何一个分电阻的阻值都大，原因是相当于增大了导体的长度。 4、并联电路的总电阻的阻值比任何一个分电阻的阻值都小，原因是相当于增大了导体的横截面积。 例题分析： 例1. 有一只电灯，电阻是10Ω，正常工作时它两端的电压是5V ，现有一个电压为8V 的电源，要想把灯接在这个电源上且正常发光，应如何连接一个多大的电阻？ 解题：根据题意画出电路图如图： 电阻R 和灯泡L 串联； 灯泡正常工作时电路中的电流：0.5A 105V R U I I L L L R =Ω== = 电阻R 两端的电压：U R =U ﹣U L =8V ﹣5V=3V ， 电阻R 的阻值：Ω=== 60.5A 3V I U R R R 例2．（2011?重庆）从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V ，传感器电阻R 2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R 2的电阻为80
串联和并联电路图练习 题 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
电路图练习 题 一、单选题（每题3分，共36分） 1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是（） A ．只有L 1发光B ．只有L 2发光 C ．L 1、L 2都发光D ．L 1、L 2都不发光 2、如图四个电路图中，与下面实物图对应的是（） 3、如图所示的电路，下列分析正确的是（） A ．若S 1、S 2、S 3都闭合时，则L 1、L 2并联 B ．若S 1、S 2、S 3都闭合时，则L 1、L 2串联 C ．S 3断开、S 1、S 2闭合，L 1、L 2并联 D ．S 1闭合、S 2、S 3断开，L 1、L 2串联 4、如图所示的四个电路中，开关能使L 1、L 2两盏灯同时发光和熄灭的是（） 6、关于物体的导电性能，下列说法中正确的是（） A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体 C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好，则开关S 闭合后（） A ．L 1发光，L 2不发光 B ．L 1不发光，L 2发光 L 2 L 1 L 2 L 1 L 2 L 1 L 2 L 1 A D C B L 2 L 1 S 1 S 3 S 2
C．L 1和L 2 都发光 D．L 1和L 2 都不发光 8、在下图中，两灯泡组成并联的电路的电路图是（） ABCD 12、在图所示的电路中，要使L 1 发亮() A、只闭合开关S 1 B、只闭合开关S 2 C、三个开关都闭合 D、只闭合开关S 2和S 3 二、填空题（每题4分，共16分） 14、公路两旁的路灯采用的是联方式，判断的依据是。 15、下面4个电路中，根据要求填写图号。 （1）、已造成短路的有图，闭合开关S后会出现短路的有图。 （2）、组成串联电路的有图，组成并联电路的有图。 三、作图题 17、（1）将图中的器材用笔画线代替导线，按下列要求连接起来：两灯泡并联，开关控制两个灯泡。（2）画出它的电路图。 18、如图所示。现有一个电池，两个开关和两盏电灯，请你连接好下面 的实物电路图，使S 1闭合时L 1 亮，使S 2 合时L 2 亮。
串联电路计算题 1．如图所示，电阻R1=12欧。电键SA断开时，通过的电流为0.3安；电键SA闭合时，电 流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？ 2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24 安，电压表读数为7.2伏，求： （1）电阻R1和电源电压 （2）滑动变阻器移到右端时，电流表和电压表的读数。 3．如图所示，电源电压为12伏，保持不变。电阻R1=20欧，电键SA闭合后，电流表示数 为0.2安。问：R1两端的电压多大？电阻R2的阻值多大？ 4．如图所示，滑动变阻器的变阻范围为0~20欧，闭合电键，当滑片在左端时，电压表、电 流表的读数分别为12伏和0.3安，求： （1）电源电压；（2）电阻R1的阻值； （3）当滑片移到右端时，电流表、电压表的读数。 5．如图所示，电源的电压U=6V恒定不变，定值电阻R1=10Ω，滑动变阻器R2上标有“20Ω1A”的字样。(1)滑片P在a点时，电压表的示数是多少？(2)滑片P在a点时，电流表的示数是多少？(3)滑片P在中点时，电压表的示数是多少？ 6．在如图所示的电路中,电源电压为12伏,电阻R1的阻值为20欧,变阻器R2规格为“60Ω，2A”。当电键K闭合时,电流表A的示数为0.2安。(1)求电压表V1和V2的示数。 (2)滑动变阻器连入电路中的阻值。(3)电流表示数的最大值能到达多少？（4）电压表V2示数最大能 达到多少伏？
7．在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2安。 求：（1）电压表的示数；（2）电阻R2连入电路的阻值； （3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中 有一个已达满刻度，此时电压表和电流表的示数。 并联电路计算题 1．如图所示电路中，R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：⑴电源 电压；⑵通过R2的电流；⑶电阻R2的阻值。 2．如图所示，电阻R1为20欧，电键S断开时，电流表示数为0.2安；电键S闭合时，电 流表示数为0.5安。求：（1）电源电压；（2）电阻R2的阻值。 1 3．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧。先闭合电键S1，电流表的示数为0.3安，再闭合电键S2，电流表的示数变化了0.2安。求：（1）电源电压U。 （2）电阻R2的阻值。 （3）通电10秒，通过电阻R1某横截面的电量。 4．如图所示的电路，电阻R1的阻值为40欧，R2的阻值为60欧。电键S闭合时，电流表A 的示数为0.3安，求：（1）电源电压U。（2）通过R2的电流I2。 5．如图所示，电阻R1=40欧，电键SA断开时，电流表的示数为0.1安；电键SA闭合时，电流表示数为0.3安。问：电源电压为多大？电阻R2的阻值为多大？ 6．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应并联多大的电阻？ 7．在如图所示的电路中，电阻R1的阻值为10欧。闭合电键S，电流表A1的示数为0.3安，电流表A的示数为0.5安。求:(1)通过电阻R2的电流。 (2)电源电压U。(3)电阻R2的阻值。
串联电路和并联电路练习题 一、选择题 1．电阻R1、R2、R3串联在电路中。已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则 A．电路中的电流为0．6A B．电阻R2的阻值为20Ω C．三只电阻两端的总电压为21V D．电阻R3消耗的电功率为3．6W 2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是 \ A．a处接线断开 B．触头P开路 C．a、b间电阻丝开路 D．b处接线开路 3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，U CD的变化范围是 [ ] A．0～10V B．0～20V C．10V～20V D．20V～30V ?
4．如图3电路所示，当ab两端接入 100V电压时，cd两端为 20V；当 cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是 [ ] A．4∶2∶1 B．2∶1∶1 C．3∶2∶1 D．以上都不对 5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为 [ ] A．1×103C B． 1×103C C．6×104C D．1．6×103C （ 6．下列说法中正确的是 [ ] A．电阻A与阻值无穷大的电阻B并联，电阻不变 B．电阻A与导线B（不计电阻）并联，总电阻为零 C．并联电路中任一支路的电阻都大于总电阻 D．并联电路某一支路开路，总电阻为无穷大 7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻
值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。使用时联接方式可以是串联，也可以是并联，如图5所示，则 [ ] A．串联时，阻值大的变阻器作粗调 ) B．串联时，阻值大的变阻器作微调 C．并联时，阻值大的变阻器作微调 D．并联时，阻值大的变阻器作粗调 8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为 [ ] A．9∶1 B．1∶9 C．3∶1 D．1∶3 9．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是 [ ] A．L1亮度不变，L2变暗 % B．L1变暗，L2变亮
电路图练习题 一、单选题（每题3分，共36分） 1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是（） A ．只有L 1发光 B ．只有L 2发光 C ．L 1、L 2都发光 D ．L 1、L 2都不发光 2、如图四个电路图中，与下面实物图对应的是（） 3、如图所示的电路，下列分析正确的是（） A ．若S 1、S 2、S 3都闭合时，则L 1、L 2并联 B ．若S 1、S 2、S 3都闭合时，则L 1、L 2串联 C ．S 3断开、S 1、S 2闭合，L 1、L 2并联 D ．S 1闭合、S 2、S 3断开，L 1、L 2串联 4、如图所示的四个电路中，开关能使L 1、L 2两盏灯 同时发光和熄灭的是（） 6、关于物 体的导电 性能， 下列说法中正确的是（） A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体 C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好，则开关S 闭合后（） A ．L 1发光，L 2不发光 B ．L 1不发光，L 2发光 C ．L 1和L 2都发光 D ．L 1和L 2都不发光 8、在下图中，两灯泡组成并联的电路的电路图是（） ABCD 12、在图所示的电路中，要使L 1发亮 () A 、只闭合开关S 1 B 、只闭合开关S 2 C 、三个开关都闭合 L 2 L 1 L 2 L 1 L 2 L 1 L 2 L 1 A D C B L 2 L 1 S 1 S 3 S 2
D、只闭合开关S 2和S 3 二、填空题（每题4分，共16分） 14、公路两旁的路灯采用的是联方式，判断的依据是。 15、下面4个电路中，根据要求填写图号。 （1）、已造成短路的有图，闭合开关S后会出现短路的有图。 （2）、组成串联电路的有图，组成并联电路的有图。 三、作图题 17、（1）将图中的器材用笔画线代替导线，按下列要求连接起来：两灯泡并联，开关控制两个灯泡。（2）画出它的电路图。 18、如图所示。现有一个电池，两个开关和两盏电灯，请你连接好下面的实物电 路图，使S 1闭合时L 1 亮，使S 2 合时L 2 亮。

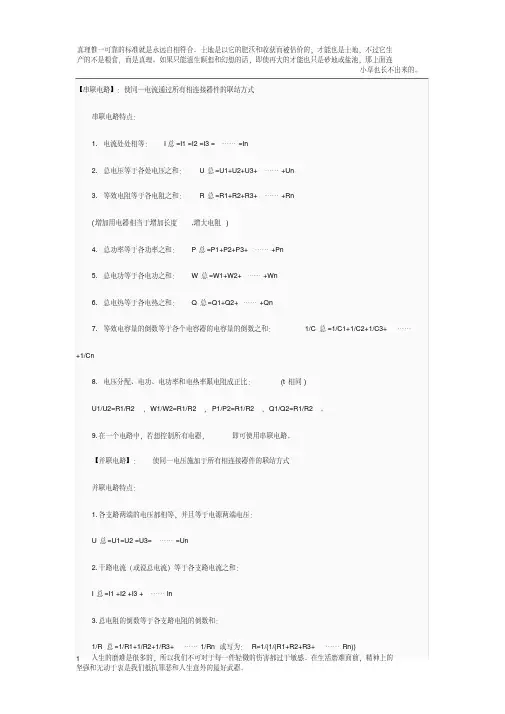

【串联电路】：使同一电流通过所有相连接器件的联结方式 串联电路特点： 1. 电流处处相等：I总=I1 =I2 =I3 =……=In 2. 总电压等于各处电压之和：U总=U1+U2+U3+……+Un 3. 等效电阻等于各电阻之和：R总=R1+R2+R3+……+Rn (增加用电器相当于增加长度,增大电阻) 4. 总功率等于各功率之和：P总=P1+P2+P3+……+Pn 5. 总电功等于各电功之和：W总=W1+W2+……+Wn 6. 总电热等于各电热之和：Q总=Q1+Q2+……+Qn 7. 等效电容量的倒数等于各个电容器的电容量的倒数之和：1/C总=1/C1+1/C2+1/C3+……+1/Cn 8. 电压分配、电功、电功率和电热率跟电阻成正比：(t相同) U1/U2=R1/R2，W1/W2=R1/R2，P1/P2=R1/R2，Q1/Q2=R1/R2。 9.在一个电路中，若想控制所有电器，即可使用串联电路。 【并联电路】：使同一电压施加于所有相连接器件的联结方式 并联电路特点： 1.各支路两端的电压都相等，并且等于电源两端电压： U总=U1=U2 =U3=……=Un 2.干路电流（或说总电流）等于各支路电流之和： I总=I1 +I2 +I3 +……In 3.总电阻的倒数等于各支路电阻的倒数和： 1/R总=1/R1+1/R2+1/R3+……1/Rn或写为：R=1/(1/(R1+R2+R3+……Rn))
(增加用电器相当于增加横截面积,减少电阻) 4.总功率等于各功率之和：P总=P1+P2+P3+……+Pn 5. 总电功等于各电功之和：W总=W1+W2+……+Wn 6. 总电热等于各电热之和：Q总=Q1+Q2+……+Qn 7.等效电容量等于各个电容器的电容量之和:C总=C1+C2+C3+……+Cn 8. 在并联电路中，电压分配、电功、电功率和电热率跟电阻成反比:(t相同) I1/I2=R2/R1，W1/W2=R2/R1，P1/P2=R2/R1，Q1/Q2=R2/R1 9. 在一个电路中，若想单独控制一个电器，即可使用并联电路。
串联与并联的识别电路图专项训练 姓名 画电路图题型大约可分为以下几种： 1、看实物画出电路图。2、看图连元件作图。3、 根据要求设计电路。4、识别错误电路，并画出正确的图。 1. 看实物画出电路图：心里应该明白实物图实际上只有两种电路，一种串联，另一种是 并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负 极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图， 横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查 电路无误的情况下，将电压表并在被测电路两端。对并联电路，判断方法如下，从电源正 极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处 理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标 出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意 分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件， 在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中 有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路）， 并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电 压表画到被测电路的两端。 例1.请按下图所示的电路连接情况，在方框内画出对应的电路图 例2.请按下图所示的电路连接情况，在方框内画出对应的电路图 分析：本题的解题关键在于：找准电流的分点和合点，而且要明白，电流永远是从电源正极 流出，从趋势上流向负极。 2.看电路图连元件作图 方法：先看图识电路：只有串，并联两种，串联容易，识别重点是并联。若是并联电路， 在电路较长上找出分点和合点并标出。并明确每个元件所处位置。 （首先弄清楚干路中有无
连接简单的串联电路和并联电路 一、实验目的： 连接串联电路和并联电路。 二、实验器材： 小灯泡2只（2.5V 0.3A；3.8V 0.3A）、小灯座（JY 116）2个；单刀双掷开关3个（JY 0117）；一号干电池2节、电池盒2个；导线若干。 三、实验步骤： （一）连接简单的串联电路 1.按图1连接电路。 2.根据电路图检查电路。 3.闭合开关S，观察两只小灯泡的发光情况。 4.开关S闭合时，两只小灯泡都发光，是串联电路。 （二）连接简单的并联电路 1.按图2连接电路。 2.根据电路图检查电路。 3.断开S，分别闭合S 1、S 2 ，观察两只灯泡的发光情况。 4.闭合S，分别闭合S 1、S 2 ，观察两只灯泡的发光情况。 5.闭合S，分别断开S 1、S 2 ，观察两只灯泡的发光情况。 6.观察S、S 1、S 2 闭合、断开时对灯泡的控制情况，确定电路为并联电路。 7.整理实验器材。 四、实验结果 （一）连接简单的串联电路 闭合开关S，观察两只小灯泡的发光情况。见图3S L1 L2 图1 S L1 L2 图2 S1 S2 图3
（二）连接简单的并联电路 1.断开S，分别闭合S 1、S 2 ，观察两只灯泡的发光情况。见图4 2.闭合S，闭合S 1、断开S 2 ，观察两只灯泡的发光情况。见图5 3.闭合S，闭合S 2、断开S 1 ，观察两只灯泡的发光情况。见图6 4.观察S、S 1、S 2 闭合、断开时对灯泡的控制情况，确定电路为并联电路。见图7 图4 图5 图6 图7
连接简单的串联电路和并联电路实验操作评价表 评价项目评价要求分数实 际 得 分 扣分原因 实验操作实验前 准备 器 材 调 配 组装干电 池 15分 ①组装成并联形式扣5分 旋紧小灯 泡 ②没有紧固小灯泡动作扣2分 紧固开关③没有紧固开关动作扣2分 电路连 接 器 材 摆 放 器材摆放 有条理 10分 ④将干电池放在离身体较近位置或开关较远位置酌情 扣2分 ⑤没有将灯泡、开关疏密有致摆放扣2分 连 接 电 路 连接电路 有条理 30分 ⑥连接电路时未断开开关扣2分 ⑦未按电路图连接扣5分 ⑧没能保证各连接线接触良好酌情扣2-3分 ⑨开关接线柱连接有误扣2分 ⑩未有序从电源的一极顺次连接电路的扣5分 观察开关 作用 操作方法 恰当 10分○11操作步骤不完整扣5分 实验后整理器材5分○12未整理器材扣2分 实 验报告实验设计 设计 实验步骤 30分○13观察并联电路时未考虑开关作用扣5分
串并联电路的各种计算 公式 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
【串联电路】：使同一电流通过所有相连接器件的联结方式串联电路特点： 1.电流处处相等：I总=I1=I2=I3=……=In 2.总电压等于各处电压之和：U总=U1+U2+U3+……+Un 3.等效电阻等于各电阻之和：R总=R1+R2+R3+……+Rn (增加用电器相当于增加长度,增大电阻) 4.总功率等于各功率之和：P总=P1+P2+P3+……+Pn 5.总电功等于各电功之和：W总=W1+W2+……+Wn 6.总电热等于各电热之和：Q总=Q1+Q2+……+Qn 7.等效电容量的倒数等于各个电容器的电容量的倒数之和：1/C总=1/C1+1/C2+1/C3+……+1/Cn 8.电压分配、电功、电功率和电热率跟电阻成正比：(t相同) U1/U2=R1/R2，W1/W2=R1/R2，P1/P2=R1/R2，Q1/Q2=R1/R2。 9.在一个电路中，若想控制所有电器，即可使用串联电路。 【并联电路】：使同一电压施加于所有相连接器件的联结方式 并联电路特点： 1.各支路两端的电压都相等，并且等于电源两端电压： U总=U1=U2=U3=……=Un 2.干路电流（或说总电流）等于各支路电流之和： I总=I1+I2+I3+……In 3.总电阻的倒数等于各支路电阻的倒数和：
1/R总=1/R1+1/R2+1/R3+……1/Rn或写为： R=1/(1/(R1+R2+R3+……Rn)) (增加用电器相当于增加横截面积,减少电阻) 4.总功率等于各功率之和：P总=P1+P2+P3+……+Pn 5.总电功等于各电功之和：W总=W1+W2+……+Wn 6.总电热等于各电热之和：Q总=Q1+Q2+……+Qn 7.等效电容量等于各个电容器的电容量之和:C总=C1+C2+C3+……+Cn 8.在并联电路中，电压分配、电功、电功率和电热率跟电阻成反比:(t相同) I1/I2=R2/R1，W1/W2=R2/R1，P1/P2=R2/R1，Q1/Q2=R2/R1 9.在一个电路中，若想单独控制一个电器，即可使用并联电路。
一、根据实物图画出电路图 根据实物图画出电路图是初中物理中常见的题目，在这里可做如下假设： (1)、导线像橡皮筋，可伸长可缩短，不会被扯断。 (2)、接点即可拆分，又可以合并。并且能够移动，只要不夸任何电路元件。 (3)、电路元件可以挪动，只要不跨过任何接点。 (4)、导线可以拆股，可并股。一般可以拆分多股，多股可以并为一股。 1、替换法、 将实物图中的元件用特定的符号替换下来，再将图形整理成规范的电路图的一种方法。 替换时要注意： (1)、必须用特定的符号代替电路元件； (2)、接线柱上的连接位置不能改变； (3)、电源极性、电表正负接线柱不能颠倒。 2、节点法： (1)、在实物图中将各元件用字母标好； (2)、从电源正极出发，找到一个节点（就像三岔路口一样，两条或三条或更多导线交的一点）， 假定为A点。 (3)、从电源负极出发，找到一个支点，假定为B点； (4)、在A、B之间有电源的部分是干路，在A、B之间但没有电源的部分是支路； (5)、画出干路，并标出A、B点； (6)、画出支路； (7)、对照实物图，按照从A点到B点的元件顺序画出第一条支路； (8)、用同样的方法画出其他支路； (9)、检查整理，使电路图规范、美观； 注：画图时，随时将画出的元件用字母表示 二、判别电路串并联的方法 一、串联电路 如果电路中所有的元件是逐个顺次首尾连接起来的，此电路就是串联。我们常见装饰用的“满天星”小彩灯，就是串联的。家用电路中的开关与它所控制的用电器之间也是串联的。串联电路有以下一些特点：（1）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。 （2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器无法工作。 （3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。即串联电路中开关的控制作用与其在电路中的位置无关。 二、并联电路 如果电器中各元件并列连接在电路的两点间，此电路就是并联电路。教室里的电灯、马路上的路灯、家庭中的电灯、电风扇、电冰箱、电视机等用电器之间都是并联在电路中的。并联电路有以下特点：（1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。每条支路各自和干路形成回路，有几条支路，就有几个回路。 （2）用电器工作特点：在并联电路中各用电器之间相不影响。某一条支路中的用电器若不工作，其他支路的用电器仍能工作。比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。这就是互不影响。 （3）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。干路开关起着总开关的作用，控制整个电路。而各条支路开关只控制它所在的那条支路。 三、识别电路方法
串、并联电路中的等效电阻及计算公式 串、并联电路中的等效电阻 学习目标要求： 1．知道串、并联电路中电流、电压特点。 2．理解串、并联电路的等效电阻。 3．会计算简单串、并联电路中的电流、电压和电阻。 4．理解欧姆定律在串、并联电路中的应用。 5．会运用串、并联电路知识分析解决简单的串、并联电路问题。 中考常考内容： 1．串、并联电路的特点。 2．串联电路的分压作用，并联电路的分流作用。 3．串、并联电路的计算。 知识要点： 1．串联电路的特点 （1）串联电路电流的特点：由于在串联电路中，电流只有 一条路径，因此，各处的电流均相等，即；因此，在对串联电路的分析和计算中，抓住通过各段导体的电流相等这个条件，在不同导体间架起一座桥梁，是解题的一条捷径。
（2）由于各处的电流都相等，根据公式，可以得到 ，在串联电路中，电阻大的导体，它两端的电压也大，电压的分配与导体的电阻成正比，因此，导体串联具有分压作用。串联电路的总电压等于各串联导体两端电压之和，即 。 （3）导体串联，相当于增加了导体的长度，因此，串联导体的总电阻大于任何一个串联导体的电阻，总电阻等于各串联导 体电阻之和，即。如果用个阻值均为的 导体串联，则总电阻。 2．并联电路的特点 （1）并联电路电压的特点：由于在并联电路中，各支路两端分别相接且又分别接入电路中相同的两点之间，所以各支路两 端的电压都相等，即。因此，在电路的分析和计算中，抓住各并联导体两端的电压相同这个条件，在不同导体间架起一座桥梁，是解题的一条捷径。 （2）由于各支路两端的电压都相等，根据公式，可得 到，在并联电路中，电阻大的导体，通过它的电流小，电流的分配与导体的电阻成反比，因此，导体并联具有分流作用。并联电路的总电流等于各支路的电流之和，即 。
串并联电路图专题练习 2. 电流流向法：电流流向法是识别串并联电路最常用的方法。在识别电路时，让电流从电源的正极出发经过各用电器回到电源的负极，途中不分流，始终是一条路径者，为串联；如果电流在某处分为几条支路，若每条支路上只有一个用电器，最终电流又重新汇合到一起，像这样的电路为并联。并联电路中各用电器互不影响。 3. 拆除法：它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。 4. 节点法：所谓“节点法”就是在识别不规范电路的过程中，不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，它的最大特点是通过任意拉长和缩短导线达到简化电路的目的。 5. 等效电路法：对于题目中给定的电路可能画法不规则，我们可综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路，即画出它的等效图来进行识别。 练习： 1.根据要求将图中各元件符号连成电路图。（1）要求：在图5-9中，将电灯L1、L2串联，S做总开关。（2）要求：将图5-11中的两盏电灯并联，S1控制L1，S2控制L2。 2.把图1中各电路元件接成串联电路。2．把图2中各电路元件接成并联电路（电键接在干路上）。 3．把图3中各电路元件接成串联电路. 3.图7为一个用两节干电池供电的电路图。小明在实物图上接线，如图8所示（以铅笔画线代替导线）。图中有两处画错了请对照下面的叙述改正。 (1)电源接法错了。(2)接线要连在接线柱上，不应接在闸刀上。 4.根据图4的实物接线图，做以下题目。(1)两小灯泡是______联
串联电路计算题 1如图所示，电阻 R i =12欧。电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时, 电流表的示数为 0.5安。问：电源电压为多大？电阻 2. 如图所示，滑动变阻器上标有 “ 20 Q 2A ”字样, 安，电压表读数为 7.2伏，求： (1) 电阻R 1和电源电压 (2 )滑动变阻器移到右端时，电流表和电压表的读数。 3?如图所示，电源电压为 12伏，保持不变。电阻 R i =20欧，电键 SA 闭合后，电流表示数为 0.2安。问：R i 两端的电压多大？电阻 R 2 的阻值多大？ 4.如图所示，滑动变阻器的变阻范围为 0~20欧，闭合电键，当 滑片在 左端时，电压表、 电流表的 读数分别为 12伏和0.3安，求: (1) (2) (3) 5. 如图所 示，电源的电压 U=6V 恒定不变，定值电阻 R i =10Q , 滑动变阻器R 2上标有“ 20Q 1A ”的字样。(1)滑片P 在a 点时，电压 表的示数是多少？ ⑵滑片P 在a 点时，电流表的示数是多少？ (3)滑片 P 在中点时，电压表的示数是多少？ 6. 在如图所示的电路中，电源电压为12伏，电阻R i 的阻值为 20欧，变阻器R 2规格为“ 60 Q , 2A ”。当电键K 闭合时，电流表 A 的示数为0.2安。(1)求电压表V i 和V 2的示数。(2)滑动变 阻器连入电路中的阻值。 (3)电流表示数的最大值能到达多 少？ ( 4)电压表V 2示数最大能达到多少伏？ 7. 在如图所示的电路中，电源电压为 6伏且不变。电阻 R i 的阻值为10欧，滑动变阻器 R 2上标有“ 20 Q 2A ”字样，两电表 均为常用电表。闭合电键 S ,电流表示数为0.2安。 求：(1 )电压表的示数； (2) 电阻R 2连入电路的阻值； (3) 若移动滑动变阻器滑片 P 到某一位置时，发现电压表和电流 表中有一个已达满刻度，此时电压表和电流表的示数。 并联电路计算题 1. 如图所示电路中，R i = 20Q ，电路总电阻为12Q ，电流表示数为0.3A ，请计算：⑴电源 电压；⑵通过 R 2的电流；⑶电阻 R 2的阻值。 11 ____ S R 2的阻值为多大？ 当滑片P 在中点时, R2 电源电压 电阻R i 的阻值 当滑片移到右端时，电流表、电压表的读数。 R i R 1 R 1 A
串联电路计算题 知识回顾 串联电路中电压的规律 数学表达式 电流的规律 数学表达式 电阻的规律 数学表达式 电压的分配规律：电压之比等于电阻之比 表达式： n 个阻值为R 的电阻串联，总电阻为 R 总=门只 1如图所示，电源电压为 12伏，保持不变。电阻 R=20欧， 为0.2 安。问：R i 两端的电压多大？电阻 R 2的阻值多大？ 2如图所示，电源电压为 32V ,电阻R i =6欧，滑动变阻器上标有 最左边滑到右边的过程中，电流表和电压表示数的变化范围为多少？ 电键SA 闭合后，电流表示数 R 1 a P 从 ，电 R 1 3.如图所示，电阻 R=12欧。电键SA 断开时， 通过的电流为 流表的示数为 0.5安。问：电源电压为多大？电阻 Ra 的阻值为多大？ ' 4?如图所示，滑动变阻器上标有 “20 Q 2A ”字样，当滑片P 在中点时，电流表读数寸平4 安，电压表读数为 7.2伏，求： （ （1）电阻R 和电源电压 1 （2 ）滑动变阻器移到右端时，电流表和电压表的读数。 4?如图所示，滑动变阻器的变阻范围为 0~20欧，闭合电键，当滑片在左端时，电 一 流表的读数分别为12伏和0.3安，求： （1）电源电压；（2）电阻R 的阻值； （3）当滑片移到右端时，电流表、电压表的读数。 5.如图所示，电源的电压 U=6V 恒定不变，定值电阻 R=10Q ，滑动变阻 丿 1A ”的字样。（1）滑片P 在a 点时，电压表的示数是多少？ （2）滑片P 在a 1点时，电流表的示 数是多少？ （3）滑片P 在中点时，电压表的示数是多少？ 6?在如图所示的电路中，电源电压为12伏，电阻R 的阻值为20欧，变阻器甥规格为 , 2A”。当电键K 闭合时，电流表A 的示数为0.2安。（1）求电压表V 1和V 2的示数。（2）滑动变 阻器连入电路中的阻值。（3）电流表示数的最大值能到达多少？ （ 4）电压表V 2示数最大能卩 达到多少伏？ 7. 在如图所示的电路中，电源电压为 6伏且不变。电阻 R 1的阻值为 上标有“ 20Q 2A ”字样，两电表均为常用电表。闭合电键 S,电流表示数 求：（1 ）电压表的示数；（2）电阻F 2连入电路的阻值； （3 ）若移动滑动变阻器滑片 P 到某一位置时，发现电压表和电流表中 有一个已达满刻度，此时电压表和电流表的示数。 8. 如图所示，电流表量程为 0?0、6A ，电压表量程为 0?15V ，电阻 电压恒为U , U=24V .当滑动变阻器连入电路的电阻太小时，电路中电流会超过电流表量 程；当滑动变阻器连入电路的电阻太大时，滑动变阻器两端电压会超过电压表量程?求：在 不超过电表量程的情况下，滑动变阻器连入电路的电阻的变化范围. 0.3安;［电 RL R 2 F 2上标有“ 20 Q 0Q , F 2 血，电路两端 9.如图所示，是九年级物理课外实践活动小组设计的风力测 量仪的电路示意图。其电源电压 =20 Q ,均匀电阻丝的阻值为 略不计）的上端固定在 0点， 风从右向左吹动塑料时， 金属丝向左摆动并与电阻丝保持 良好的接触，风力表由电压表改装而 成。 * 1------- 1 a R b 5 U=3V 电路保护电阻 R R = 3Q ，金属丝（电阻忽 下端系有一块塑料片 A ,当
其实挺简单的分清正负极电源开关和各个元件间的关系 画电路图首先克服怕难思想，然后要掌握方法。 画电路图题型大约可分为以下几种： 1、看实物画出电路图。 2、看图连元件作图。 3、根据要求设计电路。 4、识别错误电路，并画出正确的图。一般考试就以上四种作图，下面就它们的作图方法详细说明。 （一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。 （二）看电路图连元件作图 方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。 （三）设计电路方法如下： 首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。 （四）识别错误电路一般错误发生有下列几种情况： 1、是否产生电源短路，也就是电流不经过用电器直接回到电源负极； 2、是否产生局部短接，被局部短路的用电器不能工作； 3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适（过大或过小了）； 4、滑动变阻器错接了（全上或全下了）。 学生比较棘手的是给出电路图各元件的位置，按要求画电路图 一般我这样讲解，比如要求两灯并联，灯1由开关1控制 开关2控制总电路 那一般我们不考虑题目所给的各元件的位置自己按要求画出电路图应该问题不大 然后再按自己画的电路图的元件顺序在题目的元件上连接就行了，这一步也仅仅是照葫芦画瓢的问题
