土木工程制图综述详解

土木工程制图综述详解
土木工程制图综述详解

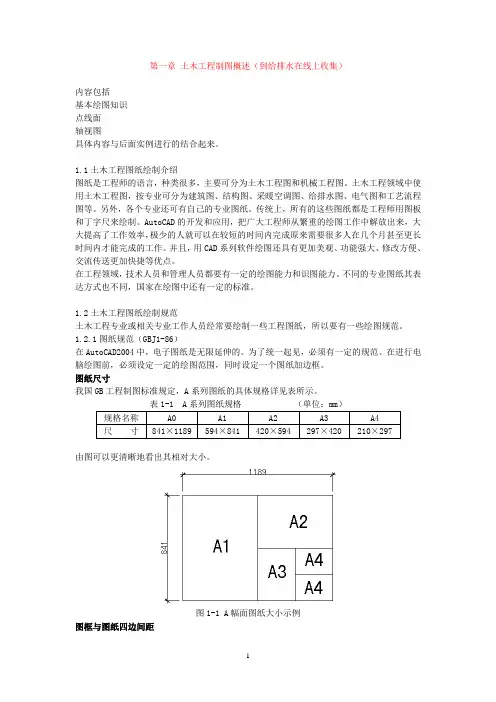

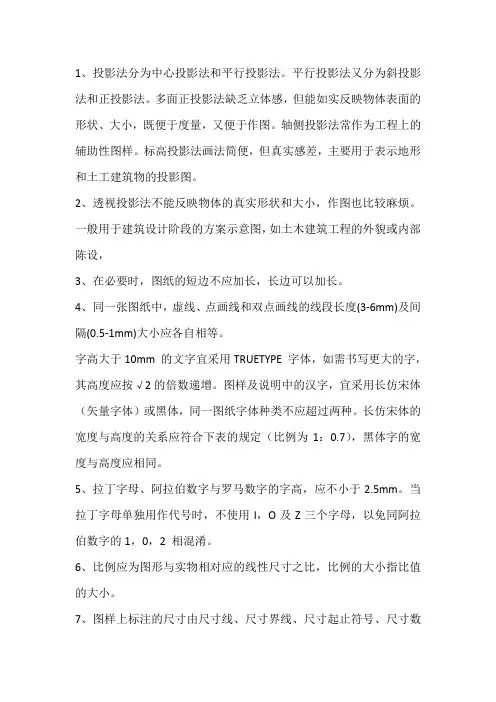

1. 运用线、面的投影规律,分析视图中图线和线框所代表

的意义和相互位置,从而看懂视图的方法,称为()

整体分析法

形体分析法

线面分析法

局部分析法

本题分值: 4.0

用户未作答

标准答案:线面分析法

2. 当两方向的导平面都垂直于H 面时,双曲抛物面的水平

截交线是()

抛物线

直线

双曲线

弧线

本题分值: 4.0

用户未作答

标准答案:双曲线

3. 在与房屋立面平行的投影面上所作房屋的正投影图,称

为()

建筑立面图

建筑剖面图

建筑断面

建筑平面图

本题分值: 4.0

用户未作答

标准答案:建筑立面图

4. 锥面相邻两素线是()直线。

平行

相交

垂直

交叉

本题分值: 4.0

用户未作答

标准答案:相交

5. 平面图上的断面,当比例大于()时,应画出其材料图

例和抹灰层的面层线。

1:40

1:50

1:60

本题分值: 4.0

用户未作答

标准答案:1:50

6. 为了突出表示钢筋的配置状况,在构件的立面图和断面

图上,用粗()(在立面图)和黑圆点(在断面图)表示钢筋

细线

中粗线

粗实线

中粗实线

本题分值: 4.0

用户未作答

标准答案:粗实线

7. 过轴线平面与回转面的交线称为()

素线

母线

子午线

本题分值: 4.0

用户未作答

标准答案:子午线

8. 利用截平面和回转体表面的(),按投影关系直接可求

出截交线上点的投影

积聚性

相仿性

定比性

度量性

本题分值: 4.0

用户未作答

标准答案:积聚性

9. 位于视图之外的断面图,称为()

移出断面图

重合断面

断开断面

缩影断面

本题分值: 4.0

用户未作答

标准答案:移出断面图

10. 较长的等断面的构件,或构件上有一段较长的等断面,

可以假想将该构件折断其中间一部分,然后在断开处两侧加上()

波浪线

折断线

单点长划线

双点长划线

本题分值: 4.0

用户未作答

标准答案:折断线

11. 埋入地下的墙称为()

承重墙

隔墙

填充墙

基础墙

本题分值: 4.0

用户未作答

标准答案:基础墙

12. 支撑节点造型骨架的受力层是(),

中间层

底层

面层

辅助层

本题分值: 4.0

用户未作答

标准答案:底层

13. 若画在同一张图纸上时,立面图与剖面图应()长对正

宽相等

高平齐

尺寸相同

本题分值: 4.0

标准答案:高平齐

14. 如果螺旋面被一个同轴的小圆柱所截,小圆柱面与螺旋

面的交线,是一根与螺旋曲导线有相等螺距的()。

抛物线

直线

双曲线

螺旋线

本题分值: 4.0

用户未作答

标准答案:螺旋线

15. 在画建筑形体的视图时,形体上不可见的轮廓线在视图

中只需用()画出。

虚线

实线

单点长划线

折断线

本题分值: 4.0

标准答案:虚线

1. 楼地面装修图不能作为地面材料采购的参考图样。

本题分值: 4.0

用户未作答

标准答案:错

2. 曲面上相邻两素线是相交的或平行的共面直线的曲面称

为可展直纹曲面

本题分值: 4.0

用户未作答

标准答案:对

3. 天花平面图须表示建筑主体结构的主要轴线,轴号,主

要尺寸
