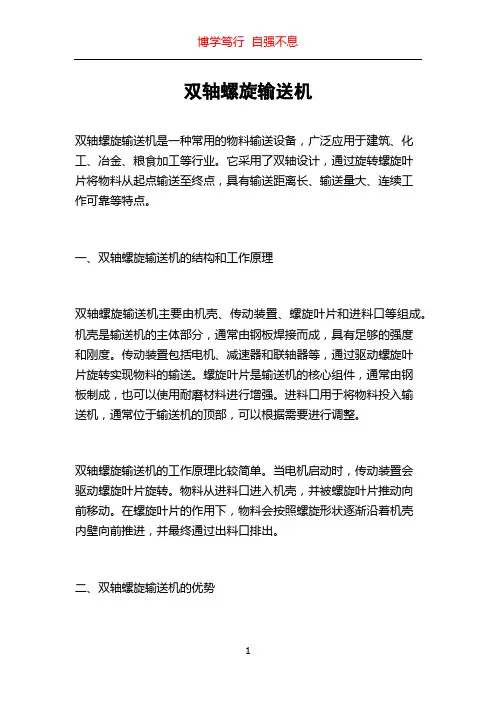

螺旋输送机

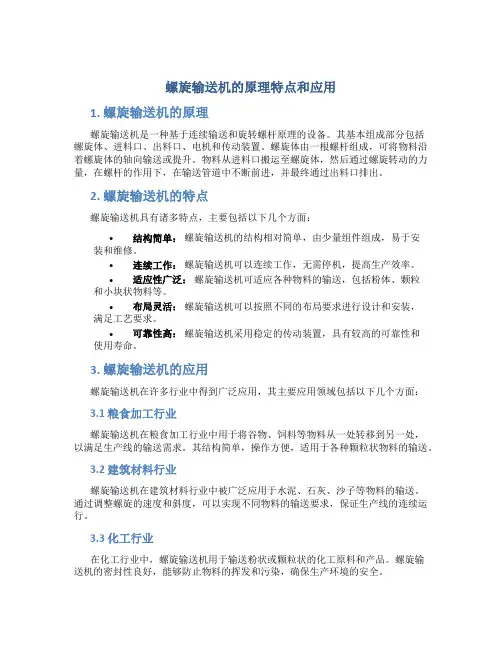

螺旋输送机主要用于输送粉状、颗粒状和小块状物料，螺旋输送机不适宜输送易变质、粘性大的和易结块的物料。旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。
埋刮板输送机主要由封闭的壳体（机槽）、刮板链条、驱动装置及张紧装置等部件组成。
埋刮板输送机水平输送时，物料受到刮板链条在运动方向的推力。当埋刮板输送机料层间的内摩擦力大于物料与槽壁间的外摩擦力时，物料就随着刮板链条向前运动。埋刮板输送机在料层高度与机槽宽度之比值满足一定的条件时，埋刮板输送机料流是稳定的。
埋刮板输送机垂直输送时，主要依赖物料所具有的起拱特性。埋刮板输送机封闭于机槽内的物料受到刮板链条在运动方向的推力，且受到下部不断给料而阻止上部物料下滑的阻力时，埋刮板输送机产生横向侧压力，从而增加物料的内摩擦力，当物料之间的内摩擦力大于物料和槽壁间的外摩擦力及物料自重时，埋刮板输送机物料就随刮板链条向上输送，形成连续料流。由于埋刮板输送机刮板链条在运动中振动，有些物料的料拱会时而被破坏时而又形成，因此埋刮板输送机使物料在输送过程中对于链条产生一种滞后现象，影响输送能力。
螺旋输送机是冶金、建材、化工、粮食及机械加工等部门广泛应用的一种连续输送设备。

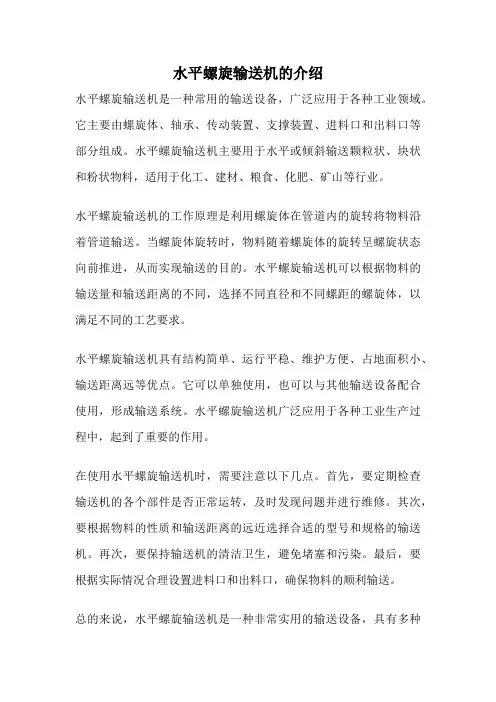

从输送物料位移方向的角度划分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升，该机不适宜输送易变质、粘性大、易结块或高温、怕压、有较大腐蚀性的特殊物料。
LS型螺旋输送机是按照JB/T679-95《螺旋输送机》标准设计制造，是GX型螺旋输送机的换代产品。头部及尾部轴承移至壳体外，吊轴承采用滑动轴承，设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦、吊轴和螺旋轴采用滑块连接，拆卸螺旋时，不用移动驱动装置，拆卸吊轴承时不用移动螺旋，不拆卸盖板可以润滑吊轴承，整机可靠性高，寿命长，适应性强，安装维修方便。
螺旋输送机具有结构简单，制做成本低，密封性强、操作安全方便等优点，中间可多点装、卸料。广泛用于化工、建材、冶金、粮
食等部门，在倾角β＜ 20°的情况下，输送粘度不大、不易变质、不易结块的粉状、颗粒状和小块物料。
螺旋输送机应用范围
螺旋机广泛应用于各行业，如建材、化工、电力、冶金、煤矿炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤矿、灰、渣、水泥、粮食等，物料温度小于200℃。螺旋机不适于输送易变质的、粘性大的、易结块的物料。在混凝土搅拌站中，螺旋输送机的作用得到了最大的体现。

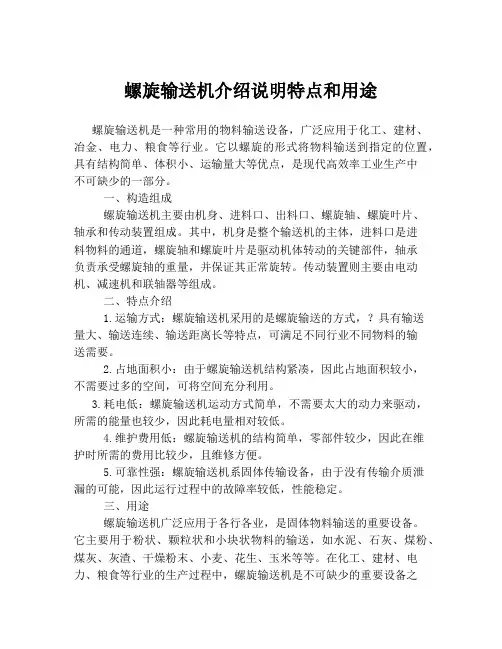

螺旋输送机的技术特点
螺旋输送机的特点是：结构简单、横截面尺寸小、密封性好、工作可靠、制造成本低，便于中间装料和卸料，输送方向可逆向，也可同时向相反两个方向输送。输送过程中还可对物料进行搅拌、混合、加热和冷却等作业。通过装卸闸门可调节物料流量。但不宜输送易变质的、粘性大的、易结块的及大块的物料。输送过程中物料易破碎，螺旋及料槽易磨损。单位功率较大。使用中要保持料槽的密封性及螺旋与料槽间有适当的间隙。
垂直螺旋输送机适用于短距离垂直输送。可弯曲螺旋输送机的螺旋由挠性轴和合成橡胶叶片组成，易弯曲，可根据现场或工艺要求任意布置，进行空间输送。螺旋输送机叶片有现拉式和整拉失，现拉式可做成任意厚度与规格尺寸，整拉式不宜制作非标准螺旋。
从输送物料位移方向的角度划分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升，该螺旋输送机不适宜输送易变质、粘性大、易结块或高温、怕压、有较大腐蚀性的特殊物料。
螺旋输送机一般由输送机本体、进出料口及驱动装置三大部分组成；螺旋输送机的螺旋叶片有实体螺旋面、带式螺旋面和叶片螺旋面三种形式，其中，叶片式螺旋面应用相对较少，主要用于输送粘度较大和可压缩性物料，这种螺悬面型，在完成输送作业过程中，同时具有并完成对物料的搅拌、混合等功能。
螺旋输送机与其它输送设备相比，具有整机截面尺寸小、密封性能好、运行平稳可靠、可中间多点装料和卸料及操作安全、维修简便等优点。
螺旋输送机结构特点
1 、螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式，安装、拆卸不需轴向移动，维修方便。芯轴长、吊挂少、故障点少。
2 、采用变径结构，增大吊轴承处容积，避免吊轴承与物料接触，吊轴承寿命可达两年以上。
3 、各传动部位均采用浮动连接方式，吊轴承为万向节结构，使螺旋体，吊轴承和尾部总成形成一个整体旋浮体，在一定范围内可随输送阻力自由旋转避让，不卡料，不堵料。
4 、头尾轴承座均在壳体外，所有轴承采用多层密封和配合密封技术，轴承使用寿命长。

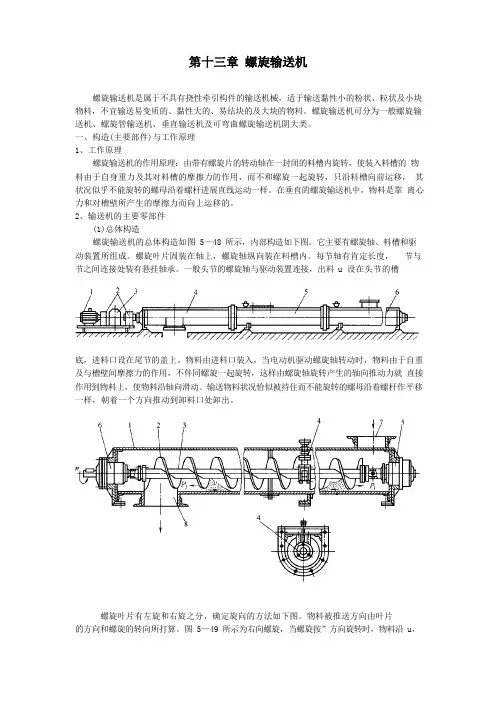

螺旋输送机的组成
螺旋输送机通常由螺旋输送机本体、进出装置、驱动装置三大部分组成。螺旋机本体由头节、中间节、尾节三部分组成。
一般情况下，出厂总装时将螺旋输送机中间节按长度长短依次排列,最长的中间节靠近头节，相同长度的中间节则挨在一起，如果有特殊要求，则在订货时给出排列顺序。在螺旋输送机头节内装有支推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴，此外，在螺旋输送机尾节内还装有可轴向移动的径向轴承以补偿螺旋轴长度的误差和适应温度的变化。
螺旋输送机螺旋面的形式有实体螺旋（S制法）和带式螺旋（D 制法）两种。各螺旋轴之间采用法兰式联接，保证了联接轴的互换性，便于维修。螺旋输送机机盖为瓦片式并用盖扣夹紧在机壳上，若需改进密封性能，用户可自行在机盖与机壳间加防水粗帆布。
螺旋输送机进、出料装置有进料口，方型出料口，手推式出料口，齿条式出料口四种，由用户在使用现场在机体上开口焊接。布置螺旋输送机进、出料口位置时应注意保证料口至端部的距离，同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。
螺旋输送机安全操作螺旋输送机已成为整个生产环节中的重要设备之一。结构先进，适应性强，阻力小、寿命长、维修方便、保护装置齐全是螺旋输送机显著的特点。在螺旋输送机运行前，首先要确认螺旋输送机设备、人员、被输送物品均处于安全完好的状态；其次检查各运动部位正常无异物，检查所有电气线路是否正常，正常时才能将皮带输送机投入运行。最后要检查供电电压与设备额定电压的差别不超过±5％。
在螺旋输送机运行投入，必须进行以下操作：
1、合上总电源开关，检查设备电源是否正常送入且电源指示灯是否亮。正常后进行下一步操作。
2、合上各回路的电源开关，检查是否正常。正常状态下为：设备不动作，皮带输送机运行指示灯不亮，变频器等设备的电源指示灯亮，变频器的显示面板显示正常（无故障代码显示）。
3、按照工艺流程依次启动各电气设备，上一个电气设备启动正常后（电机或其他设备已达到正常速度、正常状态）再进行下一个电气设备的启动。
在螺旋输送机运行中，必须遵守被输送物品设计中物品的规定，遵守螺旋输送机的设计能力。其次，要注意各类人员不得触及皮带输送机的运动部分，非专业人员不得随意接触电气元件、控制按钮等。最后，在螺旋输送机运行中不能对变频器后级断路，如确定维修需要，则必须在停止变频运行的情况下才能进行，否则可能损坏变频器。
螺旋输送机运行停止，按下停止按钮待系统全部停止后方能切断总电源。
螺旋输送机的分类
主要产品有：LSY、LS、GX、WLS、LC型系列螺旋输送机；MS、MC、MZ、MSF、MSD型系列埋刮板输送机，FU型系列链式输送机；TD、TH、NE、型等系列斗式提升机；DSZ、YSJ型粉尘加湿搅拌机系列；HXF型星形卸灰阀（XF物料旋阀）、DLSF系列电动双层联锁阀、ZF型闸板阀等阀门系列；卸船设备以及污水污泥处理设备；不锈钢螺旋输送机等。
> 目录 摘要......................................................................... I ABSTRACT.................................................................... II 前言. (3) 第1章螺旋输送机介绍 (4) 螺旋输送机的历史 (4) ' 螺旋输送机的发展趋势 (7) 国内外螺旋输送机对比 (8) 螺旋输送机分类 (10) 螺旋输送机的应用范围 (11) 第2章螺旋输送机的结构及工作原理 (12) 螺旋式输送机的结构 (12) 螺旋 (12) 轴 (15) ~ 轴承 (17) 料槽 (17) 螺旋输送机工作原理 (18) 第3章螺旋输送机的设计与参数选用 (20) 螺旋输送机的设计方法 (20) 螺旋输送机现代设计方法 (21) 螺旋输送机的常规设计 (23) 螺旋输送机的设计计算 (23) [ 输送物料的运动分析 (23) 螺旋输送机设计参数的确定 (27) 螺旋输送机外形及尺寸 (36) 螺旋输送机外形长度组合及各节重量 (37)
螺旋输送机驱动装置 (40) 螺旋输送机轴承选择 (47) 螺旋输送机进出料口装置 (47) 第4章螺旋输送机的安装使用及维护 (50) \ 螺旋输送机安装技术条件 (50) 螺旋输送机的使用与维护 (51) 总结 (53) 致谢 (54) 参考文献 (56) ， , -
| 前言 经过四年的学习，大学的最后也是最重要的一项——毕业设计开始了。作为对大学四年学习的总结，毕业设计既考察了我们对所学知识的掌握，也是对我们能否灵活运用所学理论知识解决实际问题的检验。通过四年的理论学习我们掌握了一定的理论知识，但只有通过实践，我们才能对这些知识融会贯通，在使用时才能够得心应手。因此，毕业设计是我们毕业前的最关键的一环，也是我们走向工作岗位的模拟训练，对我们有着非常重要的意义。因此，我会像在学习中通过自身努力和勤勉好问解决难题一样，我会认真的配合老师、同学和工人师傅，认真的搞好这次毕业设计，在毕业前交出一份令人满意的答卷。 我这次设计所选的题目是螺旋输送机设计，主要设计螺旋片，输送机进出料口，驱动装置，减速器等主要零部件的设计计算及相关零件的校核。综合运用了机械工程材料，机械制造工艺，极限配合，机械制图等方面的知识，所以能从各个方面检查所学知识。 螺旋输送机作为冶金、建材、化工、粮食及机械加工等部门广泛应用的一种’连续输送设备。其结构简单、横截面尺寸小、密封性好、可以中间多点装料和卸料、操作安全方便以及制造成本低等优点使其拥有广泛的应用。 在毕业前，利用毕业设计这次机会，在老师耐心的指导下，利用自己在大学所学的书本知识和实习结合，参阅了大量的相关书籍和资料，对螺旋输送机进行了设计，就我个人而言，对螺旋输送机螺旋进行设计和计算，以及对驱动装置进行了分析和选择。由于时间仓促和本人水平有限，在设计过程中会有缺点和不合理的地方，恳请老师给予宝贵的意见，并给予批评和指正。
无轴螺旋输送机技术描述 1. 总述 本输送机按照JB/T7679-1995“螺旋输送机”建设部行业标准及招标文件要求的尺寸进行设计和制造。 本输送机采用无轴螺旋结构形式，主要适用于污水处理中污物的输送。其主要工作原理是当物料从格栅卸料口落入输送机的进料口，通过螺旋叶片将物料推移滑行，沿U型输送槽送至出料口后，出料口与其它设备配套，将物料进行下一步处理。 2. 供货范围 无轴螺旋输送机为成套装置，并配备螺旋槽支架、螺旋槽盖板、冲洗管接口、尾端排水管接口、基础螺栓、相邻联接设备的进出料接口等安全和有效运行所必需的附件。 3. 技术参数及条件 a. 无轴螺旋输送机与相邻设备联接的进料口和出料口，应按招标图所确定的位置和尺寸配置； b. 设计与制造应执行JB/T7679－1955标准的规定； c. 无轴螺旋输送机应适用于城市生活污水栅渣的输送； d. 工艺参数表： 1）义亭分厂
2）苏溪分厂 4. 设备材质
5. 设计与结构 输送机主要由螺旋叶片、驱动装置、U型输送槽、内衬、轴承箱体、盖板、进出料口和支架等部件组成。 1）螺旋叶片 它是由特种钢采用先特殊工艺加工而成，具有足够的强度和刚度，叶片宽度为80mm，其厚度为20mm，外周都进行切削加工厂，适合于输送污泥及带有粘性或长纤维的物料，可避免此类物质的堆积和缠绕问题。 2）轴承箱体 它是采用35#钢铸造而成，通过回火处理后，再进行整体加工，严格控制各挡尺寸及同心度要求。内设二组向心球轴承及单向推力球轴承，根据输送的方向，来确定向心轴和推力轴承的安装位置，确保螺旋体工作时的同心度及无串动现象，并设置了加压油嘴。 3）驱动装置 输送机驱动装置采用轴装式减速机的结构型式，即为平行轴斜齿轮式减速机，它具有传动效率高、低噪声、使用寿命、运行平稳可靠等优点，适用于户外使用；其安装在机架端面轴承箱体上，减速机的出轴与螺旋体采用刚性连接；减速机轴承具有良好的润滑，其工作寿命应不低于100000小时。减速机的齿轮设计符合ISO或等同标准，服务系数不小于1.6。齿轮为合金钢，渗碳处理，齿面硬度不低于HRC58~62。 减速电机为法兰安装的异步感应电机，适用电源380V、3相、50HZ，防护等级为IP55，绝缘等级为F；并设有过载保护和报警装置。 电机采用SEW品牌，齿轮减速箱为SEW专用齿轮箱。 4）输送槽与内衬 输送槽是由不锈钢板卷折而成，断面呈U型，厚度为4.5mm，具有足够的强度和刚度，输送槽底部设置了呈半圆状的耐磨衬圈，采用耐磨性能高的非金属材料制作而成；衬圈圆孤与螺旋半径相吻合，以减少过量间隙，提高输送效果；
前言 减速器的结构随其类型和要求不同而异。单级圆柱齿轮减速器按其轴线在空间相对位置的不同分为：卧式减速器和立式减速器。前者两轴线平面与水平面平行，如图1-2-1a所示。后者两轴线平面与水平面垂直，如图1-2-1b所示。一般使用较多的是卧式减速器，故以卧式减速器作为主要介绍对象。 单级圆柱齿轮减速器可以采用直齿、斜齿或人字齿圆柱齿轮。 图1-2-2和图1-2-3所示分别为单级直齿圆柱齿轮减速器的轴测投影图和结构图。减速器一般由箱体、齿轮、轴、轴承和附件组成。 箱体由箱盖与箱座组成。箱体是安置齿轮、轴及轴承等零件的机座，
并存放润滑油起到润滑和密封箱体内零件的作用。箱体常采用剖分式结构（剖分面通过轴的中心线），这样，轴及轴上的零件可预先在箱体外组装好再装入箱体，拆卸方便。箱盖与箱座通过一组螺栓联接，并通过两个定位销钉确定其相对位置。为保证座孔与轴承的配合要求，剖分面之间不允许放置垫片，但可以涂上一层密封胶或水玻璃，以防箱体内的润滑油渗出。为了拆卸时易于将箱盖与箱座分开，可在箱盖的凸缘的两端各设置一个起盖螺钉（参见图1-2-3），拧入起盖螺钉，可顺利地顶开箱盖。箱体内可存放润滑油，用来润滑齿轮；如同时润滑滚动轴承，在箱座的接合面上应开出油沟，利用齿轮飞溅起来的油顺着箱盖的侧壁流入油沟，再由油沟通过轴承盖的缺口流入轴承（参图1-2-3）。 减速器箱体上的轴承座孔与轴承盖用来支承和固定轴承，从而固定轴及轴上零件相对箱体的轴向位置。轴承盖与箱体孔的端面间垫有调整垫片，以调整轴承的游动间隙，保证轴承正常工作。为防止润滑油渗出，在轴的外伸端的轴承盖的孔壁中装有密封圈（参见图1-2-3）。 减速器箱体上根据不同的需要装置各种不同用途的附件。为了观察箱
螺旋输送机叶片 螺旋输送机的螺旋叶片有实体螺旋面、带式螺旋面和叶片螺旋面三种形式，其中，叶片式螺旋面应用相对较少，主要用于输送粘度较大和可压缩性物料，这种螺悬面型，在完成输送作业过程中，同时具有并完成对物料的搅拌、混合等功能。 目录 1螺旋叶片 2其中冷轧成形的方法 1螺旋叶片 冷轧机是用带钢连续轧制叶片的先进设备，它通过调整部位（轧辊偏移、喂入高度、碾轧压力、导向轮等）的调整，可以轧制出所需要的各种规格的叶片。目前国内制造叶片的方法有：单件冲压焊接成形、挤压成形、缠绕成形、冷轧成形等方法。 2其中冷轧成形的方法 具有生产效率高、节省原材料、叶片质量好、硬度高、耐磨性好等优点。影响轧制成形的因素，有带钢的材质和厚度，轧辊的偏移量大小、喂入高度、轧辊的碾压力、导向轮、叶片的规格的不同以及轧制过程中，轧辊温度升高等诸多因素。我公司在经过多年不懈的努力后，研制开发了这种连续冷轧螺旋叶片，它具有表面光滑、硬度高、耐磨、一次成形、连续无焊
螺旋输送机可采用右螺旋也可采用左螺旋，这由如何形成螺旋叶片来确定。面对螺旋叶片如果在螺旋叶片的边缘顺右臂倾斜则为右螺旋；顺左臂倾斜则为左螺旋。 标准螺距单头螺旋——输送机螺旋的螺距等于螺旋的直径，称为标准螺距。这种螺旋对物料有广泛的适应性，经常被采用。 短螺距单——旋螺距减少到2/3直径称为短螺距。推荐用于倾角超过20度的倾斜输送机，甚至可垂直使用。也可用于螺旋给料机。较短的螺距可防止流态化的物料产生自流。 标准螺距双头螺旋——可使物料平稳的输送及有规律地流动，对于一定类型的物料可保证均匀一致的输送。 短螺距双头螺旋——这种螺旋可使具有流态性质的物料平稳并有规律地流动。 长螺距单头螺旋——一般用来搅动流态化的物料或者快速输送流动性极好的物料。 标准螺距单头锥形螺旋——螺旋叶片的直径由2/3逐渐增大到全直径称为锥形螺旋。用于螺旋给料机从料仓中均匀地卸下块状物料。与变距螺旋比较，其作用相同但更为经济。 标准螺距双头锥形螺旋——这种类型的螺旋用于具有易自流物料的给料，物料从料仓沿出料口全长均匀一致被卸下。 多头带状螺旋——这种类型的螺旋由两个或多个不同直径的带状螺旋叶片构成，带状螺旋叶片彼此为左螺旋和右螺旋，一条叶片套在另一条内，通过刚性挂耳连接在同一根管子或轴上。一条带状叶片使物料向前移动，另一条带状叶片使物料向后移动，这样可使物料绝对而充分的混合。 变距单头螺旋——这种螺距逐渐增大的螺旋用于螺旋给料机，可沿入口的全长均匀排出粉状易流动的物料。 标准螺距单头带状螺旋——这种螺旋一般用来输送粘稠、粘滞或有粘性的物料。由于这些物
《机械设计基础A》课程设计 说明书 题目名称：螺旋输送机传动传动系统设计 学院（部）：机械工程学院 专业：机械设计制造及其自动化 学生姓名：朱勇 学号： 12405701114 班级： 1205 指导教师姓名：江湘颜 评定成绩：
目录 1 设计任务书 (1) 2 电动机的选择与运动参数的计算 (3) 2.1电动机的选择 (3) 2.2传动比的分配 (3) 2.3传动装置的运动参数 (4) 3各齿轮的设计及计算 (5) 3.1、圆柱斜齿轮的减速设计 (5) 3.2、圆锥齿轮的减速设计 (10) 4 轴的设计计算 (14) 4.1、输入（高速）轴的设计 (14) 4.2、输出（低速）轴的设计 (20) 5 轴承的选择及计算 (26) 5.1、输入轴的轴承设计计算 (26) 5.2、输出轴的轴承设计计算 (26) 6 联轴器的选择 (27) 7 润滑与密封 (27) 8 其它附件的选择 (27) 9 设计小结 (29) 10 参考文献 (30)
一、设计任务书 传动系统图： 螺旋输送机传动系统简图 1-电动机；2--联轴器；3-单级圆柱齿轮减速器；4-联轴器； 5-开式圆锥齿轮传动；6-螺旋输送机 原始数据：输送机工作主轴功率KW 5.3=P 输送机工作轴转速 n=120r/min 工作条件：螺旋输送机连续运行、单向转动，启动载荷为名义载荷的1.25倍；工作时有中等冲击；螺旋输送机主轴转速 n 的允许误差%5±；二班制（每班8小时），要求减速器设计寿命为8年，大修期为2-3年，中批量生产；三相交流电源的电压为380/220V 。
二、电动机的选择与运动参数的计算 2 1电动机的选择 2.1.1 确定电动机的额定功率 确定传动的总效率η总；其443221ηηηηη???=总中1η、2η、3η、4η分别为 联轴器、一对锥齿轮、一对圆柱齿轮、球轴承的效率。查表可得： 99 .01 =η ， 95 .02 =η ， 97 .03 =η ， 98 .04 =η 7518 .098.097.095.099.0432=???=η总 工作时，电动机的输出功率为： = P d = P 总 η655.47518 .05 .3=KW 由表12-1可知，满P P d e ≥条件的Y 系列三相异步电动机额定功率P e 应取为 5.5KW 。 2.1.2、电动机型号的选择 由《机械设计课程设计》表3-2可知： 单级圆柱斜齿轮的传动比为3-5；开式圆锥齿轮的传动比为2-4；则总传动比的范围为6-20。所以电动机的转速范围为600-2000r/min 。 初步选择同步转速为1500r/min 和1000r/min 的电动机，由表12-1可知，对应于额定功率P e 为5.5KW 的电动机型号分别为Y132S-4型和Y132M2-6型，再根据表12-2中型号比较，选择Y132S-4型较为合理。 Y132S-4型三相异步电动机的额定功率 P e =5.5KW,满载转速 min 1440r n m =，同步转速为1500r/min ，电动机中心高为132mm ，轴伸出部分 用于装联轴器的直径和长度分别为D=38mm 和E=80mm 。 2.2传动比的分配 2.2.1、总传动比计算 由题目给定参数可知输送机工作轴转速min 120r n =， 12120 min /1440a === I r n n m

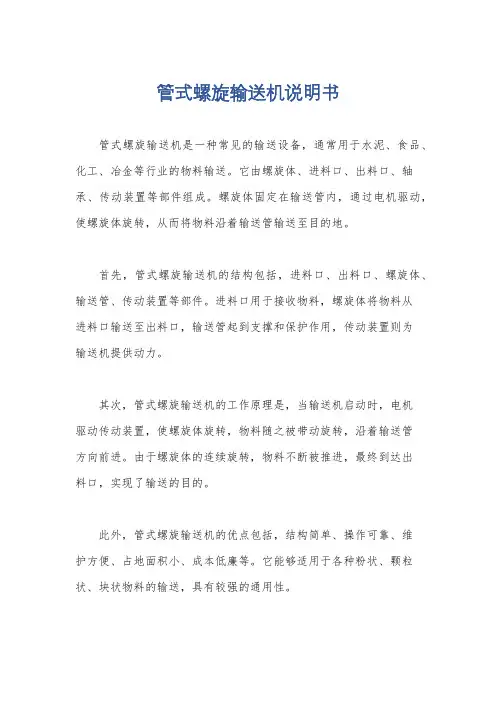

螺旋输送机详细介绍 螺旋输送机俗称绞龙，是矿产、饲料、粮油、建筑业中用途较广的一种输送设备，从输送物料位移方向的角度划分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升。 应用范围：螺旋输送机适用于各行业，如建材、化工、电力、冶金、煤炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤、灰、渣、水泥、粮食等，物料温度小于200℃。螺旋机不适于输送易变质的、粘性大的、易结块的物料。 螺旋输送机一般由输送机本体、进出料口及驱动装置三大部分组成；螺旋输送机的螺旋叶片有实体螺旋面、带式螺旋面和叶片螺旋面三种形式，其中，叶片式螺旋面应用相对较少，主要用于输送粘度较大和可压缩性物料，这种螺悬面型，在完成输送作业过程中，同时具有并完成对物料的搅拌、混合等功能。 螺旋输送机使用的环境温度通常为-20～50℃；其中，水平型螺旋输送机，其输送物料温度应小于200℃；输送机倾角β一般应小于20°；输送距离一般小于40m，最大不超过70m。垂直型螺旋输送机，其输送物料温度一般不大于80℃，垂直提升高度不超过8m。 鉴于螺旋输送机的应用范围及功能特点，用户在选型时，应根据使用环境及输送物料情况充分考虑、统筹兼顾、合理选定，以避免不必要的麻烦和损失。 工作原理：螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作，头部及尾部轴承移至壳体外，吊轴承采用滑动轴承设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接。 主要特点： 1、承载能力大、安全可靠。 2、适应性强、安装维修方便、寿命长。 3、整机体积小、转速高、确保快速均匀输送。 4、出料端设有清扫装置，整机噪声低、适应性强，进出料口位置布置灵活。 5、密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好。 设备安装要求： a、进出料口现场安装应使进出料口的法兰支撑面与螺旋机的本体轴线平行;与相连接的法兰应紧密贴合不得有间隙。 b、螺旋机装妥以后应检查各存油处是否有足够润滑油、不够则加足之，其后进行无负载试车;在进行连续4小时以上试运转后，检查螺旋机。装配的正确性：发现异常的情况下应即停机，处理后在运转，直至处于良好运行状态为止。 c、螺旋机运转应平稳可靠，紧固件无松动现象。减速器无渗油、无异常声，电气设备安全可靠，空载运行功率≤额定功率的30%。 设备使用要求： a、螺旋机应无负荷起动，即在机壳内没有物料时起动，起动后方能向螺旋机给料。 b、螺旋机初始给料时，应逐步增加给料速度直至达到额定输送能力，给料应均匀，否则容易造成输送物料的积塞，驱动装置的过载，使整台机器早日的损坏。 C、为了保证螺旋机无负荷起动的要求，输送机在停车前应停止加料，等机壳内物料完全输尽后方可停止运转。 d、被输送物料内不得混入坚硬的大块物料，避免螺旋卡死而造成螺旋机的损坏。 e、在使用中经常检测螺旋机各部分的工作状态、注意各紧固件是否松动，如果发现机件松动，则应立即拧紧螺钉，使之重新坚固。 f、螺旋机的机盖在机器运转时不应该取下，以免发生事故。
LS型螺旋输送机设计说明书 目录 绪论 (2) 第1章螺旋输送机介绍 (3) 1.1 毕业设计的目的 (3) 1.2 毕业设计的任务 (3) 1.3螺旋输送机的基本现状 (4) 1.4螺旋输送机的工作原理及特点 (4) 1.5螺旋输送机的发展历史及趋势 (5) 1.6螺旋输送机的研究现状 (6) 第2章螺旋输送机的设计与参数选用 (7) 2.1产品特点 (7) 2.2主要部件结构特点 (7) 2.3螺旋输送机的具体设计 (7) 2.3.1 螺旋输送机的选型 (7) 2.3.2 螺旋输送机的设计计算 (10) 2.3.3 螺旋输送机外形及尺寸 (15) 2.3.4 螺旋输送机外形长度组合 (15) 2.3.5 螺旋输送机驱动装置 (15) 2.3.6 螺旋输送机轴承选择 (16) 2.3.7 螺旋输送机进出料口装置 (17) 第3章螺旋输送机的安装使用及维护 (18) 3.1 螺旋输送机安装技术条件 (18) 3.2 螺旋输送机的使用与维护 (18) 设计小结 (20) 参考文献 (21)
绪论 螺旋输送机是利用电机带动螺旋回转,推移物料以实现输送目的的机械,它能水平、倾斜或垂直输送,具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。本课题重点研究在与驱动装置的合理选择.驱动装置的合理给螺旋输送机的效率,稳定,安全性的提高大的作用. 本次毕业设计是关于输送机的设计。首先对输送机作了简单的概述；接着分析了输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。
机械设计基础课程设计说明书 设计题目：螺旋输送机传动装置 学生姓名： 学号： 专业年级： 指导老师： 成绩： 2012年12月30 题目：设计螺旋输送机传动装置 传动系统图： 原始数据： 输送机工作轴转矩T/（N·m）输送机工作轴转速n/(r·min-1) 265 130 工作条件：
连续单向运转，工作时有轻微振动，使用期8年，小批量生产，两班制工作，输送机工作轴转速误差为±5%。 目录 1.电动机的选择和运动参数的计算 1.1、电动机的选择 (4) 1.2、传动比的分配 (6) 1.3、传动装置运动参数 (6) 2. 各齿轮的设计计算 2.1、直齿圆柱齿轮减速设计 (9) 2.2、直齿圆锥齿轮减速设计 (13) 3.轴结构设计 3.1 、高速轴的设计 (18) 4.校核 4.1、高速轴轴承和键的校核 (23) 4.2、联轴器的选择 (23) 4.3、减速器的润滑 (23) 5.箱体尺寸及技术说明 5.1、减速器箱体尺寸 (25) 6.附件设计 附件设计 (26) 7.其他技术说明 其他技术说明 (27) 8.设计心得 (29) 参考文献 (30)
设计计算和说明 计算结果 1. 电动机的选择和运动参数的计算 1.1、电动机的选择 1.1.1、确定传送机所需的功率w P 设定传送机本身的功率97.0w =η = w P =?w w n T η9550kW kW 719.397 .09550130 265=?? 1.1.2、确定传动总效率总η 443221ηηηηη???=总其中1η、2η、3η、4η分别为联轴器、一对锥齿 轮、一对圆柱齿轮、球轴承的效率。 查表可得：995.01=η、90.02=η、97.03=η、98.04=η 787.098.097.090.099.0432=???=总η 1.1.3、电动机的输出功率 kW P P w d 73..4787 .0719 .3== = η 1.1.4、选择电动机 单级圆柱斜齿轮的传动比 53- 锥齿轮 2-3 则总动比的范围是 6-15 所以，的电动机的转速范围为 （6-15）×130=780-1950 r/min 选择电动机型号为：Y132S-4 5.5KW 1440r/min Y132M2-6 电动机主要技术数据 额定功率w K kW 5.5 满载转速满n min 1440r KW P 719.3w = 787.0=总η kW P d 73.4= 电动机型号：Y132S-4 3i 1=.9 84.2i 2= 08.11=i a kW 28.4P III = kW 91.3P Iv = min 1440I r n = min 370II r n = min 320III r n = min 130Iv r n = m N T I ?=18.31 m N T II ?=83.113m N T III ?=43.110 m N T Iv ?=01..286 kW 69.4P I = kW 41.4P II =231=Z
螺旋输送机 螺旋输送机主要用于输送粉状、颗粒状和小块状物料，螺旋输送机不适宜输送易变质、粘性大的和易结块的物料。旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。 埋刮板输送机主要由封闭的壳体（机槽）、刮板链条、驱动装置及张紧装置等部件组成。 埋刮板输送机水平输送时，物料受到刮板链条在运动方向的推力。当埋刮板输送机料层间的内摩擦力大于物料与槽壁间的外摩擦力时，物料就随着刮板链条向前运动。埋刮板输送机在料层高度与机槽宽度之比值满足一定的条件时，埋刮板输送机料流是稳定的。 埋刮板输送机垂直输送时，主要依赖物料所具有的起拱特性。埋刮板输送机封闭于机槽内的物料受到刮板链条在运动方向的推力，且受到下部不断给料而阻止上部物料下滑的阻力时，埋刮板输送机产生横向侧压力，从而增加物料的内摩擦力，当物料之间的内摩擦力大于物料和槽壁间的外摩擦力及物料自重时，埋刮板输送机物料就随刮板链条向上输送，形成连续料流。由于埋刮板输送机刮板链条在运动中振动，有些物料的料拱会时而被破坏时而又形成，因此埋刮板输送机使物料在输送过程中对于链条产生一种滞后现象，影响输送能力。 螺旋输送机是冶金、建材、化工、粮食及机械加工等部门广泛应用的一种连续输送设备。 从输送物料位移方向的角度划分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升，该机不适宜输送易变质、粘性大、易结块或高温、怕压、有较大腐蚀性的特殊物料。 LS型螺旋输送机是按照JB/T679-95《螺旋输送机》标准设计制造，是GX型螺旋输送机的换代产品。头部及尾部轴承移至壳体外，吊轴承采用滑动轴承，设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦、吊轴和螺旋轴采用滑块连接，拆卸螺旋时，不用移动驱动装置，拆卸吊轴承时不用移动螺旋，不拆卸盖板可以润滑吊轴承，整机可靠性高，寿命长，适应性强，安装维修方便。 螺旋输送机具有结构简单，制做成本低，密封性强、操作安全方便等优点，中间可多点装、卸料。广泛用于化工、建材、冶金、粮
螺旋输送机设计技术参数手册 网站首页>>业界动态>>输送机械常识>>螺旋输送机设计技术参数手册我要投稿 时间：2010-9-11 17:05:07 文章来自于：(输送机械网) 2螺旋输送机主要设计参数分析 2.1输送量 输送量是衡量螺旋输送机生产能力的一个重要指标，一般根据生产需要给定，但它与其他参数密切相关。在输送物料时，螺旋轴径所占据的截面虽然对输送能力有一定的影响，但对于整机而言所占比例不大，因此，螺旋输送机的物料输送量可粗略按下式计算： 2.2螺旋轴转速 螺旋轴的转速对输送量有较大的影响。一般说来，螺旋轴转速加快，输送机的生产能力提高，转速过小则使输送机的输送量下降。但转速也不宜过高，因为当转速超过一定的极限值时，物料会因为离心力过大而向外抛，以致无法输送。所以还需要对转速n进行一定的限定，不能超过某一极限值。 当位于螺旋外径处的物料颗粒不产生垂直于输送方向的径向运动时，则它所受惯性离心力的最大值与其自身重力之间应有如下关系：
物料综合特性系数为经验数值。一般说来，根据物料性质，可将物料分成4类。第1类为流动性好、较轻且无磨琢性的物料；第2类为无磨琢性但流动性较第1类差的物料；第3类为粒度尺寸及流动性同第2类接近，但磨琢性较大的物料；第4类为流动性差且磨琢强烈的物料。各种物料的K值见表2。 螺旋叶片的直径通常制成标准系列，D=100,120,150,200,250,300,400,500和600 mm，目前发展到D=1000 mm，最大可达1250 mm。为限制规格过多过乱．国际标准化组织在系统研究、试验的基础上制订了螺旋输送机标准草案，规定螺旋直经采用R10基本系列优先数系。根据式(5)计算出来的D值应尽量圆整成标准直径（mm）。 2.4螺距 螺距不仅决定着螺旋的升角，还决定着在一定填充系数下物料运行的滑移面，所以螺距的大小直接影响着物料输送过程。输送量Q和直径D一定时，螺距改变，物料运动的滑移面随着改变，这将导致物料运动速度分布的变化。通常螺距应满足下列两个条件：即考虑螺旋面与物料的摩擦关系以及速度各分量间的适当分布关系两个条件，来确定最合理的螺距尺寸。 通常可按下式计算螺距： S=K,D (6) 对于标准的输送机，通常K,为0.8-1.0;当倾斜布置或输送物料流动性较差时K1≤0.8;当水平布置时，K1=0.8-1.O。 2.5螺旋轴直径 螺旋轴径的大小与螺距有关，因为两者共同决定了螺旋叶片的升角，也就决定了物料的滑移方向及速度分布，所以应从考虑螺旋面与物料的摩擦关系以及速度各分量的适当分布来确定最合理的轴径与螺距之间的关系。 一般轴径计算公式为： d=(0.2—0.35)D（7) 2.6填充系数 物料在料槽中的填充系数对物料的输送和能量的消耗有很大影响。当填充系数较小时，物料堆积高度较低，大部分物料靠近螺旋外侧，因而具有较高的轴向速度和较低的圆周速度，物料在输送方向上的运动要比圆周方向显著得多，运动的滑移面几乎平行于输送方向，这时垂直于输送方向的附加物料流减弱，能量消耗降低；相反，当填充系数较高时，物料运动的滑移面很陡，其在圆周方向的运动将比输送方向的运动强，
机械设计课程设计： 螺旋输送机 ——传动装置 学校：华南农业大学 学院：工程学院 班级： 制作小组： 制作人： 辅导老师：
目录 摘要 (1) 设计要求 (2) 螺旋输送机传动简图 (2) 第一章：电动机的选择 1.1：选择电动机 (3) 1.2：选择电动机的功率 (3) 1.3：选择电动机的转速 (3) 1.4：确定传动装置总传动比及其分配 (4) 1.5：计算传动装置的运动和动力参数 (5) 第二章：普通V带的设计计算 P (6) 2.1：确定计算功率 ca 2.2：选取普通V带的型号 (6) D和2D (6) 2.3：确定带轮基准直径 1 2.4：验算带速V (6) L和中心距0a (7) 2.5：确定V带基准长度 d 2.6：验算小带轮上的包角 (7) 2.7：确定V带的根数z (8) F.............................................v (8) 2.8：确定带的初拉力 2.9：计算带传动的轴压力 (9) 2.10：V带轮的结构设计 (9)
第三章：单极齿轮传动设计 3.1：选择齿轮类型、材料、精度及参数 (11) 3.2：按齿面接触疲劳强度设计 (11) 3.3：按齿根弯曲疲劳强度设计 (14) 3.4：几何尺寸计算 (17) 3.5齿轮结构设计 (19) 第四章：轴的设计计算 第一节：输入轴的设计 4.1：输入轴的设计 (19) 4.2：输入轴的受力分析 (22) 4.3：判断危险截面和校核 (25) 第二节：输出轴的设计 4.1’：输出轴的设计 (25) 4.2’：输出轴的受力分析 (28) 4.3’：判断危险截面和校核 (31) 第五章：轴承的计算与选择 5.1：轴承类型的选择 (31) 5.2：轴承代号的确定 (32) 5.3：轴承的校核 (32) 第六章：平键的计算和选择 6.1：高速轴与V带轮用键连接 (35) 6.2：低速轴与大齿轮用键连接 (36)
螺旋输送机的设计 摘要：此螺旋输送机的设计主要用于饲料的传送，根据给定的输送量以及物料特性分别进行叶片用料实形、螺旋直径、螺旋转速等主要参数的设计计算。传动部分采用电动机带动皮带，皮带带动一级减速器、减速器连接机体的传动方式。根据计算得出的主要参数选择合适的电动机，从而确定带轮以及减速器的传动比，将主要后续工作引向一级减速器的设计，其中包括主要传动轴的校核、齿轮的选择等计算工作。最后根据计算所得结果整理出安装尺寸以及装配图的绘制。 关键词：螺旋输送机减速器饲料运输 1 引言： 螺旋输送机是一种常用的连续输送机械。它是利用工作构件即螺旋体的旋转运动使物料向前运送，是现代化生产和物流运输不可缺少的重要机械设备之一，在国民经济的各个部门中得到了相当广泛的应用，已经遍及冶金、采矿、动力、建材、轻工、码头等一些重工业及交通运输等部门。主要是用来运送大宗散货物料，如煤、矿石、粮食、砂、化肥等。本文以草料和饲料为主要输送原料进行螺旋输送机的相关结构和参数设计。 2 螺旋输送机工作原理 草料和饲料运输工业中螺旋输送机主要用于原料的输送，一般采用实体螺旋叶片，中间吊挂轴承等螺距的全叶式螺旋即S制法螺旋输送机。其结构图如下图1所示 它由一根装有螺旋叶片的转轴和料槽组成。转轴通过轴承安装在料槽两端轴承座上，转轴一端的轴头与驱动装置相联。料槽顶面和槽底开有进、出料口。其工作
原理是：物料从进料口加入，当转轴转动时，物料受到螺旋叶片法向推力的作用，该推力的径向分力和叶片对物料的摩擦力，有可能带着物料绕轴转动，但由于物料本身的重力和料槽对物料的摩擦力的缘故，才不与螺旋叶片一起旋转，而在叶片法向推力的轴向分力作用下，沿着料槽轴向移动。 3 主要参数设计 3.1 输送量 输送量是衡量螺旋输送机能力的一个重要指标，现传送物料选择为饲料，平均产量为10T/时，采用螺旋输送机作水平输送，输送距离为5米。在输送物料时，螺旋轴径所占据的截面虽然对输送能力有一定的影响，但对于整机而言所占比例不大，因此，螺旋输送机的物料输送量可粗略按下式计算：·ενλ...36001f Q =式中：Q=螺旋输送机输送量，t ／h 。 F 为料槽物料层横截面积 入为物料的单位容积质量，t ／m ，它同原料的种类、湿度、切料的长度以及净化方式、效果等多种因素有关，其值查阅相关的手册 ε为倾斜输送系数 在实际工作中，通常不考虑物料轴向阻滞的影响，因此物料在料槽的轴向移动速度60/1n s ≈ν所以ελ?....472n s D Q =由式(4)可以看出，，螺旋输送机的物料输送量与D 、S 、n 、?，λ有关，当物料输送量Q 确定后，可以调整螺旋外径D 、螺距S 、螺旋转速n 和填充系数?等四个参数来 满足Q 的要求。 3.2 螺旋直径的确定 螺旋叶片直径是螺旋输送机的重要参数，直接关系到输送机的生产量和结构尺寸。一般根据螺旋输送机生产能力、输送物料类型、结构和布置形式确定螺旋叶片直径。由经验公式 5.21/C G K D ?γ=米 此种螺旋输送机以饲料为输送原料，由已知条件知 122.110=?=G 吨/时【1.2倍系考虑生产数倍量】 ?=0.25【查表得物料填充系数】 γ=1.1吨/3 米【查表得物料堆积重度】 1k =0.0565 GX 型螺旋输送机的螺旋直径系列如下100,150,200,250,300,400,500,600 因此

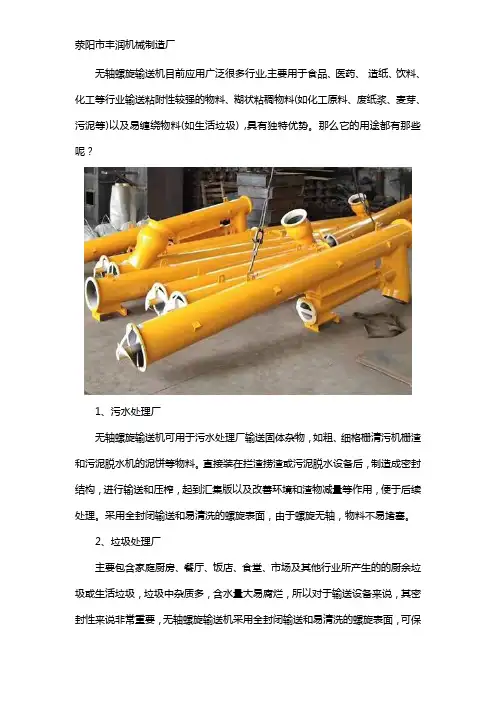

无轴螺旋输送机 产 品 选 型
一．设备简介： 无轴螺旋输送机是我公司根据建材、化工、电力、医药、冶金、 食品行业在采用LS 型、GX 型螺旋输送机输送磨琢性大、粘性较大，易结块，易缠绕物料时形成物料堵塞，吊轴承损坏使螺旋输送机不能正常工作的实际情况而自主研发的一种新型螺旋输送机。本产品适用于连续均匀输送较松散的、有粘性的、易缠绕物料，输送物料温度最高可达400℃，最大倾角小于20°。 产品主要规格有：XLS215、XLS280、XLS360、XLS420、 XLS480、XLS600、XLS800。 二．无轴螺旋输送机输送工作原理： XLS 型无轴螺旋输送机在输送原理上与一般螺旋输送机基本相 同：即如同一根旋转的螺旋轴，带动一个螺母沿其轴向移动一样，无轴螺旋输送机螺旋体相当于螺旋轴，物料相当于螺旋输送机螺母，当螺旋体连续旋转时则物料也连续输送。无轴螺旋输送机螺旋体为较厚的带状叶片，通过无轴螺旋输送机驱动端驱动，中间无轴，螺旋体与机壳内壁底部衬板接触(滑动)。 三．无轴螺旋输送机设备特点： 无轴螺旋输送机与传统有轴螺旋输送机相比，由于采用了无中心轴、吊轴承设计，利用具有一定柔性的整体钢制螺旋推送物料，因而具有以下突出优点： 1、螺旋具有超强的耐磨性和耐用性，使用寿命长。 2、抗缠绕性强：无中心轴干拢，对于输送带状、易缠绕物料
有特殊的优越性，防止阻塞引起事故。 3、环保性能好：采用全封闭输送和易清洗的螺旋表面，可以 保证环境卫生和所输送物料不受污染、不泄漏。 4、扭矩大、能耗低：由于螺旋无轴、物料不易堵住，因而可 以较低速运转，平稳传动，降低能耗。 5、输送量大：输送量是相同直径传统有轴输送机的1.5 倍， 最大达 40m3/h。输送距离长，可达25 米，并可以根据用户需要，采用多级串联式安装，超长距离输送物料，能机动工作。 6、结构紧凑，节省空间，外型美观，操作简便，经济耐用， 无需维护，维护费用低节电 35%，就此两项2 年内收回设备投资。四．无轴螺旋输送机的结构： 无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬体、进料口、出料口、机盖、底座等组成。 1、驱动装置：空心轴斜锥齿轮减速机或 TY 型同轴式硬齿面齿 轮减速机，本选型手册只提供TY 型驱动装置，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。 2、头部装配有止推轴承，可承受输送物料时产生的轴向力。 3、机壳：机壳有U 型，上部加防雨型机盖，材质有不锈钢或碳钢。 4、无轴螺旋体：螺旋体为较厚的带状螺旋，材质为不锈钢或碳钢。 5、槽体衬体：材质为高分子或锰钢。 6、进、出料口：有方形口和圆形两种，一般进出料口有用户现
机械设计课程设计 计算说明书 设计项目：螺旋输送机传动装置的设计院别：机电工程学院 专业：机电一体化 班级：10级机电2班 姓名： 学号：10062102 指导老师： 目录 一、机械设计课程设计任务书 (3) 二、减速器各零件的设计计算及说明 (5) 1、电动机的选择 (5) 2、传动装置的总传动比与各级传动比的计算分配..7 3、各轴的转速和转矩计算 (7) 4、V带和带轮传动设计及计算 (9) 5、齿轮传动的设计及计算 (15) 6、输出传动轴的设计及计算 (20) 7、输入传动轴的设计及计算 (24)
8、滚动轴承的选 择…………………………………………….… .29 9、联轴器选 择 (29) 10、减速器附件的选择及箱体的设计 (30) 11、润滑密封 (31) 12、减速器装配图 (32) 三、参考文献 (32) 一、机械设计课程设计任务书 题目：螺旋输送机传动装置的设计 （一）、总体布置简图： （二）、工作条件 螺旋输送机主要用于运送粉状或碎粒物料，如面粉、灰、砂、糖、谷物等，工作时运转方向不变，工作载荷稳定；工作寿命8年，每年300个工作日，每日工作8h。 （三）、螺旋输送机的设计参数：（题号4） 参数、题号 1 2 3 4 减速器输出轴转矩T/(N.m) 80 95 100 150 减速器输出轴转速n/(r/min) 180 150 170 115 （四）、设计内容 1.电动机的选择与运动参数计算 2.传动装置的总传动比、各级传动比的计算分配
3.各轴的转速和转矩计算 4.设计V带和带轮及计算 5.设计齿轮的计算 6.设计输出传动轴的计算 7.设计输入传动轴的计算 8.滚动轴承的选择 9.联轴器的选择及计算 10.润滑与密封 11.减速器附件的选择 12.装配图、零件图的绘制 13.设计计算说明书的编写 （五）、设计任务 2．减速器总装配图一张 3．齿轮、带轮各一张、输出传动轴零件图、输入传动轴零件图各一张 4．设计说明书一份 二、减速器各零件的设计计算及说明 1、电动机的选择 计算内容计算说明计算结果 （1）确定电动机功率输送机的输出功率为：P减=9550T/n减=1.5kw 查《机械零件手册（第五版》. (周开勤主编)P5表2-2得， η轴承=0.98，η齿轮=0.97，η带轮=0.96，η联轴器 =0.99 电动机输出功率 P电机输出 =2.03kw
螺旋输送机用途和工作原理 螺旋输送机主要用于输送粉状、颗粒状和小块状物料，螺旋输送机不适宜输送易变质、粘性大的和易结块的物料。旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。 埋刮板输送机主要由封闭的壳体（机槽）、刮板链条、驱动装置及张紧装置等部件组成。 埋刮板输送机水平输送时，物料受到刮板链条在运动方向的推力。当埋刮板输送机料层间的内摩擦力大于物料与槽壁间的外摩擦力时，物料就随着刮板链条向前运动。埋刮板输送机在料层高度与机槽宽度之比值满足一定的条件时，埋刮板输送机料流是稳定的。 埋刮板输送机垂直输送时，主要依赖物料所具有的起拱特性。埋刮板输送机封闭于机槽内的物料受到刮板链条在运动方向的推力，且受到下部不断给料而阻止上部物料下滑的阻力时，埋刮板输送机产生横向侧压力，从而增加物料的内摩擦力，当物料之间的内摩擦力大于物料和槽壁间的外摩擦力及物料自重时，埋刮板输送机物料就随刮板链条向上输送，形成连续料流。由于埋刮板输送机刮板链条在运动中振动，有些物料的料拱会时而被破坏时而又形成，因此埋刮板输送机使物料在输送过程中对于链条产生一种滞后现象，影响输送能力。 螺旋输送机是冶金、建材、化工、粮食及机械加工等部门广泛应用的一种连续输送设备。 从输送物料位移方向的角度划分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升，该机不适宜输送易变质、粘性大、易结块或高温、怕压、有较大腐蚀性的特殊物料。 LS型螺旋输送机是按照JB/T679-95《螺旋输送机》标准设计制造，是G X型螺旋输送机的换代产品。头部及尾部轴承移至壳体外，吊轴承采用滑动轴承，设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦、吊轴和螺旋轴采用滑块连接，拆卸螺旋时，不用移动驱动装置，拆卸吊轴承时不用移动螺旋，不拆卸盖板可以润滑吊轴承，整机可靠性高，寿命长，适应性强，安装维修方便。 螺旋输送机具有结构简单，制做成本低，密封性强、操作安全方便等优点，中间可多点装、卸料。广泛用于化工、建材、冶金、粮食等部门，在倾角β＜20°的情况下，输送粘度不大、不易变质、不易结块的粉状、颗粒状和小块物料。
机械设计课程设计计 算说明书 题目螺旋输送机传动装置 指导教师 院系 班级 姓名 完成时间
目录 ●一、机械传动装置的总体设计………………….…….….… ● 1.1.1螺旋输送机传动装置简图 ● 1.1.2，原始数据 ● 1.1.3，工作条件与技术要求 ● 1.2.4，设计任务量 ●二、电动机的选择……………………………………….……. ●三、计算总传动比及分配各级的传动比…………………… ● 3.1 计算总传动比 ● 3.2 分配传动装置各级传动比 ●四、计算各轴的功率，转数及转矩……………………… ● 4.1 已知条件 ● 4.2 电动机轴的功率P，转速n及转矩T ● 4.3 Ⅰ轴的功率P，转速n及转矩T ● 4.4 Ⅱ轴的功率P，转速n及转矩T ● 4.5 Ⅲ轴的功率P，转速n及转矩T ●五、齿轮的设计计算……………………………… ● 5.1齿轮传动设计准则 ● 5.2 直齿1、2齿轮的设计 ● 5.3 直齿3、4齿轮的设计 ●六、轴的设计计算…………………………………… ● 6.1轴的尺寸设计及滚动轴承的选择 ● 6.2轴的强度校核
●七、键联接的选择及计算……………………………………… ●八、联轴器的选择……………………………………………….. ●九、减速器箱体的计………………………………………………….. ●十、润滑及密封设计………………………………………………… ●十一、减速器的维护和保养………………………………………
计算及部分说明备注 一、机械传动装置的总体设计 1.1.1螺旋输送机传动装置简图 图1.1螺旋输送机传动装置简图 1.1.2，原始数据 螺旋轴上的功率 P = 2.0 kW 螺旋筒轴上的转速 n= 35 r/min 1.1.3，工作条件与技术要求 输送机转速允许误差为±5%；工作情况：三班制，单向连续运 转，载荷较平稳；工作年限：10年；工作环境：室外，灰尘较大， 环境最高温度40℃；动力来源：电力，三相交流，电压380V；检 修间隔期：三年一大修，两年一中修，半年一小修；制造条件及生 产批量：一般机械厂制造，单价生产。 1.2.4，设计任务量 减速器装配图一张（A0或A1）;零件工作图2张 二、电动机的选择 电动机是标准部件，设计时要根据工作机的工作特 性，工作环境和工作载荷等条件选择。选择电动机的内容 包括：电动机类型、结构形式、容量和转速、确定电动机 具体型号。 (1) 选择电动机的类型和结构形式
毕业论文文献综述 机械设计制造及其自动化 螺旋输送机传动装置设计 1、国内螺旋输送机技术的现状 我国生产制造的螺旋输送机的品种、类型较多。在“八五”期间，通过国家一条龙“日产万吨综采设备”项目的实施，螺旋输送机的技术水平有了很大提高，煤矿井下用大功率、长距离螺旋输送机的关键技术研究和新产吕开发都取得了很大的进步。如大倾角长距离螺旋输送机成套设备、高产高效工作面顺槽可伸缩螺旋输送机等均填补了国内空白，并对螺旋输送机的减低关键技术及其主要元部件进行了理论研究和产品开发，研制成功了多种软起动和制动装置以及以PLC为核心的可编程电控装置，驱动系统采用调速型液力偶合器和行星齿轮减速器。目前，我国煤矿井下用螺旋输送机的主要技术特征指标如表1所示。 2.1大型螺旋输送机的关键核心技术上的差距 ⑴螺旋输送机动态分析与监测技术长距离、大功率螺旋输送机的技术关键是动态设计与监测，它是制约大型螺旋输送机发展的核心技术。目前我国用刚性理论来分析研究螺旋输送机并制订计算方法和设计规范，设计中对输送带使用了很高的安全系统（一般取n=10左右），与实际情况相差很远。实际上输送带是粘弹性体，长距离螺旋输送机其输送带对驱动装置的起、制动力的动态响应是一个非常复杂的过程，而不能简单地用刚体力学来解释和计算。已开发了螺旋输送机动态设计方法和应用软件，在大型输送机上对输送机的动张力进行动态分析与动态监测，降低输送带的安全系统，大大延长使用寿命，确保了输送机运行的可靠性，从而使大型螺旋输送机的设计达到了最高水平（输送带安全系数n=5～6），并使输送机的设备成本尤其是输送带成本大为降低。 ⑵可靠的可控软起动技术与功率均衡技术长距离大运量螺旋输送机由于功率大、距离长且多机驱动，必须采用软起动方式来降低输送机制动张力，特别是多电机驱动时。为了减少对电网的冲击，软起动时应有分时慢速起动；还要控制输送机起动加速度0.3～0.1 m/s2，解决承载带与驱动带的带速同步问题及输送带涌浪现象，减少对元部件的冲击。由于制造误差及电机特性误差，各驱动点的功率会出现不均衡，一旦某个电机功率过大将会引起烧电机事故，因此，各电机之间的功率平衡应加以控制，并提高平衡精度。国内已大量应用调速型液力偶合器来实现输送机的软起动与功率平衡，解决了长距离螺旋输送机的起动与功率平衡及同步性问题。但其调节精度及可靠性与国外相
