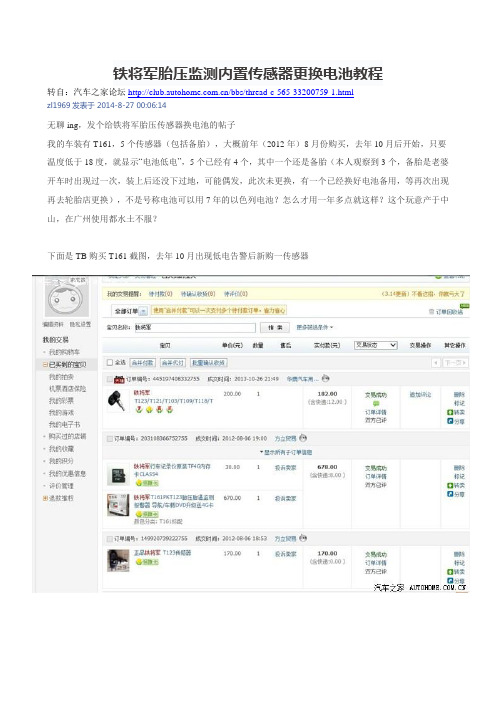

铁将军胎压监测内置传感器更换电池教程
转自：汽车之家论坛https://www.doczj.com/doc/218115799.html,/bbs/thread-c-565-33200759-1.html
zl1969发表于 2014-8-27 00:06:14
无聊ing，发个给铁将军胎压传感器换电池的帖子
我的车装有T161，5个传感器（包括备胎），大概前年（2012年）8月份购买，去年10月后开始，只要温度低于18度，就显示“电池低电”，5个已经有4个，其中一个还是备胎（本人观察到3个，备胎是老婆开车时出现过一次，装上后还没下过地，可能偶发，此次未更换，有一个已经换好电池备用，等再次出现再去轮胎店更换），不是号称电池可以用7年的以色列电池？怎么才用一年多点就这样？这个玩意产于中山，在广州使用都水土不服？
下面是TB购买T161截图，去年10月出现低电告警后新购一传感器
低电告警的证据
1、购买电池的截图，第一个买的同样品牌的以色列电池，网上有很多，但大多是07年到10年的电池，价格20元左右，看过一个追评：换了多次还是没电......找了一家是13年出产的，但价格比较贵，45元，加上快递10元，买了一块试试，后来发现另一国产品牌，买了两颗，一块已经用上，另一块也装上胎压监测传感器中，现做为备用（3个没电的，一个用的
是新购买的原装，一个用的换了以色列电池的，一个用的是国产电池的，现换上的3个胎压传感器正常使用，没出现低电量告警）
2、用到的工具：用于眼镜的小螺丝刀、吸锡器、焊枪、玻璃胶等
5、下图中3个略带金色的大焊点（已经上了松香），是我们要操作的地方，首先用吸锡器吸掉左边焊点，然后找人配合撬下电路板（世嘉论坛上有人发帖换电池，在这个地方失败，估计是一个人操作，详：https://www.doczj.com/doc/218115799.html,/bbs/thread-c-639-28686248-1.html）
6、撬开后的样子
7、然后再对付电池的两个焊点，拆开后的全家福(放大镜上的是4颗小螺丝）
