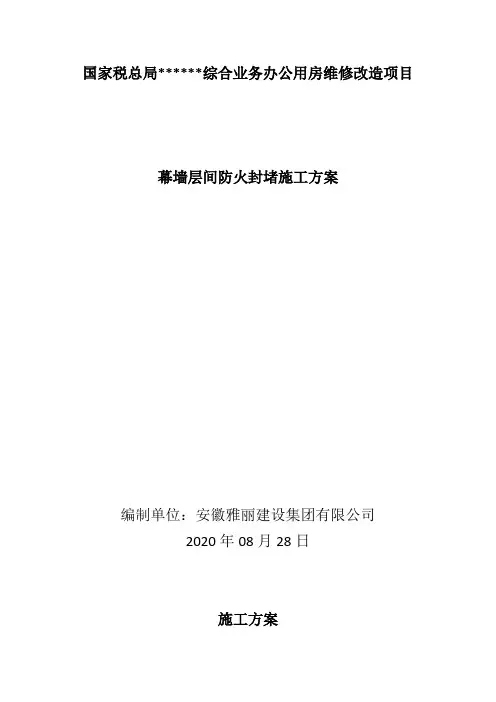

国家税总局******综合业务办公用房维修改造项目幕墙层间防火封堵施工方案
编制单位：安徽雅丽建设集团有限公司
2020年08月28日
施工方案
一、工程概况:
******综合业务办公用房维修改造工程主楼东立面5-9层幕墙层间防火封堵。
二、编制依据及编制原则
1、《建筑幕墙》GBT21086-2007
2、《建筑设计防火规范》GB50016-2014
3、《金属与石材幕墙工程技术规范》JGJ133-2012
4、根据现场实际情况。
5、编制原则：本项目主楼东立面5-9层幕墙是铝板幕墙，幕墙的防火设计应符合现行国家标准《建筑设计防火规范》GB50016的有关规定。
同时符合《金属与石材幕墙工程技术规范》中在无主体结构实体墙的部位，幕墙与周边防火分隔构件间的缝隙、与楼板或隔墙外沿间的缝隙等，应进行防火封堵设计；在有主体结构实体墙的部位，与实体墙面洞口边缘间的缝隙以及与实体墙周边的缝隙等，应进行防火封堵设计。防火墙、防火隔断与幕墙之间的空隙也应进行防火封堵。
三、施工准备
1、防火封堵位置：幕墙层间
2、主要材料：1.5mm厚镀锌钢板、100mm厚防火岩棉、防火密封胶；
3、施工要求：
幕墙与各层楼板、隔墙外沿的间隙应采取防火封堵措施，并应符合下列要求：（1）在窗槛墙部位宜采用上下两层水平防火封堵构造。当采用一层防火封堵时，防火封堵构造应位于窗槛墙的下部；
（2）水平防火封堵构造应采用不小于1.5mm镀锌钢板与主体结构、幕墙框架可靠连接；钢板支撑构造与主体结构、幕墙构部件以及钢承托板之间的接缝处应采用防火密封胶密封；
（3）当采用岩棉或矿棉封堵时，应填充密实，填充厚度应不小于100mm。
4、施工准备工作：
（1）支撑安装完毕隐蔽验收合格后进行防火封堵的施工。
（2）防火岩棉材料进场后必须有出厂合格证、检验报告单，达到防火规范
要求方可使用。
（3）安装质量
①、镀锌钢板固定牢固，横平竖直，达到观感要求。
三、工艺流程
安装支撑→固定下口镀锌钢板托板→铺设防火岩棉→固定上口镀锌钢板封板→注防火密封胶
四、施工步骤及质量要求
1、本工程同一层间设置一个防火层，根据防火节点图，固定下口镀锌钢板托板，与主体结构一端采用射钉固定，与幕墙结构一端采用不锈钢自攻钉固定,固定间距不大于200mm。
图示：
2、镀锌钢板与主体结构、镀锌钢板与幕墙面板间均注防火胶；
3、镀锌钢板以射钉固定时，钉头需注防火胶；
4、镀锌钢板应具备一定的稳定性，因此在板的两端分别做折角，以增强其
刚度，且在镀锌钢板的下方，增加支撑件（角铝）支撑镀锌钢板。
5、防火棉的厚度≧100mm。
6、根据现场主体结构与幕墙的间隙裁剪防火岩棉，铺在镀锌钢板上，防火岩棉铺设应饱满均匀无遗漏，紧贴幕墙铝板，预留2-3mm伸缩缝隙。
7、检查所有防火节点是否都密封严密，能否满足防火规范要求。其检验手段一般采用观察和触摸方法，必要时可在防火节点处用火苗试试是否漏气、串烟，是否真正达到既防火又防烟的作用。
