潍坊学院本科毕业设计（论文）
目录
目录 (Ⅰ)
摘要及关键词 (1)
Abstract and Keywords (2)
前言 (3)
1、结构设计基本资料 (4)
1.1 工程概况 (4)
1.2 设计基本条件 (4)
1.3 本次毕业设计主要内容 (6)
2、结构选型与初步设计 (7)
2.1 设计资料 (7)
2.2 网架形式及几何尺寸 (7)
2.3 网架结构上的作用 (9)
2.3.1静荷载 (9)
2.3.2活荷载 (9)
2.3.3地震作用 (10)
2.3.4荷载组合 (10)
3、结构设计与验算 (11)
3.1 檩条设计 (11)
3.2 网架内力计算与截面选择 (18)
3.3 网架结构的杆件验算 (20)
3.3.1 上弦杆验算 (20)
3.3.2 下弦杆验算 (21)
3.3.3 腹杆验算 (23)
3.4 焊接球节点设计 (24)
3.5 柱脚设计 (27)
3.6 钢柱设计与验算 (29)
3.7钢筋混凝土独立基础设计 (32)
3.8网架变形验算 (39)
潍坊学院本科毕业设计（论文）
结束语 (41)
参考文献 (43)
附录（文献翻译） (44)
谢辞 (49)
摘要及关键词
摘要本次毕业设计为合肥地区加油站钢结构设计，此次设计主要进行的是结构设计部分。本次设计过程主要分为三个阶段：
首先，根据设计任务书对本次设计的要求，通过查阅资料和相关规范确定出结构设计的基本信息，其中包括荷载信息、工程地质条件等。
然后，根据设计信息和功能要求进行结构选型并利用空间结构分析设计软件MST2008进行初步设计。本次设计主体结构形式采用正放四角锥网架结构，节点形式采用焊接球节点，支撑形式采用四根钢柱下弦支撑，基础形式采用柱下混凝土独立基础。
最后，通过查阅相关规范和案例进行檩条、节点、支座等部分的设计，并通过整理分析得出的数据，进行了杆件、结构位移等的相关验算，最终确定了安全、可行、经济的结构模式。
关键词结构设计，网架结构，构件验算
ABSTRACT and KEYWORDS
Abstract The graduation project is the design of a steel structure of the gas station in Hefei City. And this design is mainly for structure design. The design process is mainly divided into three stages:
First, According to the requirement of the design specification for the design, through access to information and the relevant specification to determine the basic information of the structural design, including load information, engineering geological conditions, etc.
Second, According to the needs of design information and function structure selection and use of space structure analysis and design software MST2008 for preliminary design. The design of the main structure form using four square pyramid space truss structure, welding ball node form, adopt four pillar of steel bottom chord support, support form using concrete independent foundation under column.
Finally, through cases refer to the relevant specification and purlin, node, bearing and other parts of the design, and through the analysis of data, carried on the bar, the structure displacement, etc. The related calculation, finally determine the structure of a safe, feasible and economic mode.
Keywords Structural design, bar and node calculation, component checking
前言
随着近年来国民经济和交通运输的不断发展，国内各类车辆数量的不断增加，同时又没有找到合适的新能源的情况下，化石能源依然是现在所使用的主要能源，致使近年来加油站的数量逐渐增加，不仅有国营加油站，而且私营企业加油站的数量也不断增加。审视国内的成品油市场环境，一个微妙的变化日渐清晰，那就是作为成品油销售最前端的加油站被推到了市场的最前沿。
本次设计为206国道安徽合肥境内加油站钢结构设计。设计资料按照安徽省合肥市地区相应规范查取，相关地质资料及其他设计要求均按照设计任务书确定，并按照相应设计规范查取。
本次结构设计内容主要包括加油站顶棚设计、柱的设计、基础设计以及檩条和支座的设计。按照本次设计任务书的设计要求，本次设计加油站顶棚采用正放四角锥网架结构形式，截面材料选用Q235钢管，节点形式采用焊接球节点；网架支撑形式采用4根钢柱支撑；基础采用柱下混凝土独立基础；檩条形式为C型（内卷边槽钢）截面形式，为了结构具有较大安全储备，在檩条设计时按照简支檩条进行设计。
在进行加油站结构设计过程中，既充分考虑了结构的安全性能设计，又考虑到用料的经济性，以及加油站的日常使用的要求。在形状、朝向、通风、采光、日照等问题上，均设计时按有关设计规范要求做了相应的考虑。
1、结构设计基本资料
1.1 工程概况
206 国道为国家骨干公路，始于山东省威海市，途经江苏、安徽、江西，终于广
东省汕头市潮汕路路口，全长 2440 公里。
图1.1
本次设计为206国道加油站钢结构设计，建设地点在206国道A段安徽省合肥市境内。
1.2 设计基本条件
1.建筑结构的安全等级和设计使用年限
（1）查《建筑结构可靠度设计统一标准》GB50068-2001
建筑结构的安全等级：一级
（2）设计合理使用年限：50年
（3）查《建筑抗震设防分类标准》GB50223-95
建筑抗震设防类别：乙类
（4）查《建筑地基基础设计规范》GB50007-2011
地基基础设计等级：丙类
2.建筑场地工程地质资料
1) 按“岩土工程勘察报告”，该工程场地主要地形概况为:
图1.2
选用第 2 层粉土做持力层，地基承载力特征值 fak=180kPa；
2)根据地质工程报告：地下水,无侵蚀性,最高水位距地表 10m。
3)场地土类型为中硬土,建筑场地类别为Ⅱ类.
3. 气候条件
基本风压值、基本雪压值按照参考文献[1]取值,地面粗糙程度 B 类
4. 抗震设防要求
本地区抗震设防烈度、设计基本地震加速度、设计地震分组按照参考文献[2]取值。
5. 结构形式
钢罩棚采用正放四角锥网架结构，节点形式采用焊接球节点，支承柱采用12m高的钢管柱。
6. 平面布置图
图1.3
1.3 本次毕业设计主要内容
1. 钢网架结构：
结构平面布置、结构计算简图、荷载计算、截面尺寸确定、结构内力分析、内力组合、构件截面设计、变形验算、檩条及屋面板设计验算。
2. 支承柱及基础设计
支承柱平面布置、根据上部结构计算结果对支承柱进行设计验算。根据计算模型绘制柱脚大样图。
3. 下部结构
基础平面布置、根据上部结构计算结果计算基础荷载，根据荷载及地质情况进行柱下独立基础的设计及验算。
4. 结构设计计算说明书内容：工程概况及设计、主要结构构件的详细计算书等。
5. 结构施工图设计
包括上、下弦杆件布置图，腹杆布置图，球节点布置图，支承柱布置图，柱与球节点连接大样图，柱脚大样图，基础大样图等。
2、结构选型与初步设计
2.1 设计资料
该网架设计采用平面网架结构，网架尺寸为20000mm×30000mm，网架采用正放四角锥形式，支撑方式采用四根钢柱支撑，支座位于下弦节点。屋面排水坡 ，屋面板为压型钢板，网架所用的杆件材料为Q235钢。
度为i6%
2.2 网架形式及几何尺寸
1.网架高度：f=1.41m。
2.网格尺寸：上下弦杆网格尺寸均为2000mm×2000mm。
3.网架平面布置图如下：
图2.1
网架立面图：
图2.2
网格尺寸：
图2.3
2.3 网架结构上的作用
2.3.1静荷载
1.屋面板自重：0.12KN/m2
注：本次设计屋面板采用彩色钢板波形瓦，材料为0.6mm厚彩色钢板，自重0.12KN/m2。
2.檩条自重（预估值）：0.15KN/m2
恒载：0.27KN/m2
2.3.2活荷载
1.风荷载
基本风压w0：查《建筑结构荷载规范》GB50009-2012附录E 表E.5得合肥地区基本风压为0.35 KN/m2。
风振系数 z ：由《建筑结构荷载规范》GB50009-2012 8.4.1“对于高度大于30m且高宽比大于1.5的房屋，以及基本自振周期T大于0.25s的各种高耸结构，应考虑风压脉动对结构产生顺风向风振的影响。”，故本次设计风振系数取
1。
风压高度变化系数μz：查《建筑结构荷载规范》GB50009-2012 表8.2.1得
本次结构设计的风压高度变化系数为1.06。
风荷载体型系数μs：查《建筑结构荷载规范》GB50009-2012 表8.3.1项次
27得体形系数为迎风面-1.3 背风面-0.7
风荷载标准值：
迎风面
ωk= w0 βz μz μs 式
（2-1）
=0.35x1x1.06x（-1.3）=-0.48 KN/m2(↑)
背风面
ωk= w0 βz μz μs
=0.35x1x1.06x（-0.7）=-0.26 KN/m2(↑)
2.雪荷载
基本雪压SO：0.60 KN/m2
屋面积雪分布系数μr：1.0
雪荷载标准值：
Sk=μr SO 式（2-2）
=0.60x1.0=0.60 KN/m2
3.屋面均布活荷载标准值（按荷载规范不上人屋面选用）：0.5 KN/m2
根据《建筑结构荷载规范》GB50009-2012 5.3.3规定，不上人屋面的屋面
均布活荷载，可不与风荷载和雪荷载同时组合，故活荷载只需考虑雪荷载
（0.6KN/m2）。
2.3.3地震作用
查荷载规范可得:
1.抗震设防烈度：7度
2.设计基本地震加速度：0.10g
3.设计地震分组：第一组
注：根据规范有关规定，当抗震设防烈度小于8度时此次设计的网架结构可不予考虑地震作用。
2.3.4荷载组合
工况1：1.35*恒+1.4*0.7*max（屋面活，雪荷载）
工况2：1.2*恒+1.4*max（屋面活，雪荷载）
工况3：1.0*恒+1.4*左风荷载
工况4：1.0*恒+1.4*右风荷载
3、结构设计与验算
3.1 檩条设计
1.设计资料
采用规范：《冷弯薄壁型钢结构技术规范 GB 50018-2002》
檩条跨度为4m，檩条间距为2m；
檩条跨度不大于4m，故不布置拉条；
屋面板采用彩色钢板波形瓦，0.6mm厚彩色钢板，自重0.12KN/m2
屋面的坡度角为3.43度；
檩条按简支构件模型计算；
屋面板能阻止檩条的侧向失稳；
檩条立面布置图：
图3.1 檩条计算简图：
图3.2
2.按檩条高度
l
h)
50
1
~
35
1
(
，从而初选C形檩条采用C-120*50*20*2.5截面，材
料为Q235；
（1）截面参数
A(cm2)=5.98 e0(cm)=4.03
Ix(cm4)=129.4 ix(cm)=4.65
Wx(cm3)=21.57
Iy(cm4)=20.96 iy(cm)=1.87
Wy1(cm3)=12.28
Wy2(cm3)=6.36 It(cm4)=0.1246 Iw(cm6)=660.9
（2）荷载标准值
恒载：面板自重: 0.12kN/m2
檩条自重: 0.04694kN/m
活载：屋面活载: 0.5kN/m2
雪荷载: 0.6kN/m
风载：基本风压: 0.35kN/m2
体型系数-1.3，风压高度变化系数1.1
风振系数为1；风压综合调整系数1.05；
风载标准值：-1.3×1.1×1×1.05×0.35=-0.5005kN/m2；
注：根据《建筑结构荷载规范》GB50009-2012 5.3.3规定，不上人屋面的屋面均布活
荷载，可不与风荷载和雪荷载同时组合，故活荷载只需考虑雪荷载（0.6KN/m2）。
（3）荷载组合
恒载：qd=0.12×2+0.04694=0.2869kN/m
活载：ql=0.6×2=1.2kN/m
风载：qw=-0.5005×2=-1.001kN/m
工况1:
1.2x永久荷载+1.4x屋面活荷载
标准值：1x0.2869+1x1.2=1.4869 kN/m
设计值：q =1.2x0.2869+1.4x1.2=2.0243kN/m
qx=q*sin3.43=0.1211 kN/m
qy=q*cos3.43=2.0207 kN/m
工况2:
1.0x永久荷载+1.4x风吸力荷载
标准值：1x0.2869+1x（-1.001）=-0.7141 kN/m
设计值：q =1x0.2869+1.4x（-1.001）=-1.1145 kN/m qx=q*sin3.43=-0.067 kN/m
qy=q*cos3.43=-1.1125 kN/m
（4）内力分析
经分析可知，由第一种荷载组合引起的内力起控制作用。
对X轴，檩条跨中最大弯矩：
Mx=1/8x2.0207x4x4=4.0414 kN ·m 对Y 轴，檩条跨中最大负弯矩：
My=1/8x0.1211x4x4=0.2422 kN ·m （5）截面验算： ①有效截面的计算
根据GB 50018规范规定， 当h/b ≤3.0时 b/t ≤31205y
f
式（3-1a ）
当3.0＜h/b ≤3.3时
b/t ≤28.5
205y
f
式（3-1b ）
h/b=120/50=2.4＜3.0，b/t=50/2.5=20＜31 且 a/t=20/2.5=8＞6.3 故檩条全截面有效。 ②强度验算
x 117
120
檩条净截面及应力符号图
47.5
y 1y xmax y M (3
-)
-
4Mymax (+
3
y
)
-
4
4017.5y y 1
x
y
y
x +
1+
21+
2
-
x
图3.3
由于屋面系压型钢板与檩条牢固连接，能阻止檩条侧向失稳和扭转，故可只对檩条进行强度验算（檩条跨中最大弯矩max x M 、max y M 引起的截面正应力
符号如上图所示）
根据公式
max
max 1111
()()y x x y M M f
W W σ=+≤ 公式
（3-2）
66
max max 133
1111 4.0414100.242210167.6()()21.571012.2810y x x y M M MPa W W σ?-?=+=+=?? 66
max max 233
1222 4.0414100.242210225.4()()21.5710 6.3610y x x y M M MPa W W σ?-?=-=-=?? 66
max max 3331323 4.0414100.242210207.1()()21.571012.2810y x x y M M MPa W W σ?-?=-+=-+=-??
63
max max 433
1424 4.0414100.242210149.3()()21.5710 6.3610
y x x y M M MPa W W σ?-?=--=--=-?? max 4225.4205MPa f MPa σσ==>= 不满足要求。
故 截面规格C-120*50*20*2.5不合适。
3.对截面进行调整，再次选择C-120*60*20*3截面的C 型钢作为檩条。
（1）截面参数
A(cm 2)=7.65 e0(cm)=4.87 Ix(cm 4)=170.68
ix(cm)=4.72
Wx(cm 3)=28.45 Iy(cm 4)=37.36
iy(cm)=2.21 Wy1(cm 3)=17.74 Wy2(cm 3)=9.59
It(cm 4)=0.2296
Iw(cm 6)=1153.2
（2）荷载标准值
恒载： 面板自重: 0.12kN/m 2
檩条自重: 0.06005kN/m
活载： 屋面活载: 0.5kN/m 2 雪荷载: 0.6kN/m
施工荷载: 1kN
风载：基本风压: 0.35kN/m2
体型系数-1.3，风压高度变化系数1.1
风振系数为1；风压综合调整系数1.05；
风载标准值：-1.3×1.1×1×1.05×0.35=-0.5005kN/m2；
注：根据《建筑结构荷载规范》GB50009-2012 5.3.3规定，不上人屋面的屋面均布活
荷载，可不与风荷载和雪荷载同时组合，故活荷载只需考虑雪荷载（0.6KN/m2）。
（3）荷载组合
恒载：qd=0.12×2+0.06005=0.3kN/m
活载：ql=0.6×2=1.2kN/m
风载：qw=-0.5005×2=-1.001kN/m
工况1:
1.2x永久荷载+1.4x屋面活荷载
标准值：1x0.3+1x1.2=1.5 kN/m
设计值：q =1.2x0.3+1.4x1.2=2.04kN/m
qx=q*sin3.43=0.1221 kN/m
qy=q*cos3.43=2.0363 kN/m
工况2:
1.0x永久荷载+1.4x风吸力荷载
标准值：1x0.3+1x（-1.001）=-0.7001 kN/m
设计值：q =1x0.3+1.4x（-1.001）=-1.1014 kN/m qx=q*sin3.43=0.066 kN/m
qy=q*cos3.43=1.0994 kN/m
（4）内力分析
经分析可知，由第一种荷载组合引起的内力起控制作用。
对X轴，檩条跨中最大弯矩：
Mx=1/8x2.0363x4x4=4.0726 kN·m
对Y轴，檩条跨中最大负弯矩：
My=1/8x0.1221x4x4=0.2442 kN·m
（5）截面验算：
①有效截面的计算
根据GB 50018规范规定，
当h/b≤3.0时
205
b/t≤31
f
y
当3.0＜h/b≤3.3时
205
b/t≤28.5
f
y
h/b=120/60=2＜3.0，b/t=60/3=20＜31
且 a/t=20/3=6.7＞6.3 故檩条全截面有效。 ②强度验算
x 117
120
檩条净截面及应力符号图
57
y 1
y xmax y
M (3
-)
-
4Mymax (+
3
y
)
-
4
40
17
y y 1
x
y
y
x +
1+
21+
2
-
x
图3.4
由于屋面系压型钢板与檩条牢固连接，能阻止檩条侧向失稳和扭转，故可只对檩条进行强度验算（檩条跨中最大弯矩max x M 、max y M 引起的截面正应力
符号如上图所示）
根据公式
max
max 1111
()()y x x y M M f
W W σ=+≤
66
max max 133
1111 4.0726100.244210129.4()()28.451017.7410y x x y M M MPa W W σ?-?=+=+=?? 66
max max 2331222 4.0726100.244210168.6()()28.45109.5910y x x y M M MPa W W σ?-?=-=-=??
66
max max 333
1323 4.0726100.244210156.9()()28.451017.7410y x x y M M MPa W W σ?-?=-+=-+=-?? 63
max max 433
1424 4.0726100.244210117.7()()28.45109.5910
y x x y M M MPa W W σ?-?=--=--=-?? max 4168.6205MPa f MPa σσ==<= 满足要求。
③刚度验算
4
max 5384ky x q l EI ω=
公式
（3-3）
0454
5 1.5cos3.434000384 2.0610170.6810???=????
4000
14.2[]26.7150
mm mm ω=<=
=满足要求。 故 檩条选用C-120*60*20*3截面，材料为Q235。
檩条平面布置图：
图3.5
目录 第一部分设计原始资料 0 第二部分结构构件选型 0 一、梁柱截面的确定 0 二、横向框架的布置 (1) 三、横向框架的跨度和柱高 (2) 第三部分横向框架内力计算 (2) 一、风荷载作用下的横向框架(KJ-14)内力计算 (2) 三、竖向恒载作用下的横向框架(KJ-14)内力计算 (10) 四、竖向活载作用下的横向框架(KJ-14)内力计算 (21) 第四部分梁、柱的内力组合 (28) 一、梁的内力组合 (28) 二、柱的内力组合 (30) 第五部分梁、柱的截面设计 (34) 一、梁的配筋计算 (34) 二、柱的配筋计算 (35) 第六部分楼板计算 (38) 第七部分楼梯设计 (40) 第一节楼梯斜板设计 (40) 第二节平台板设计 (41) 第三节楼梯梁设计 (41) 第八部分基础设计 (43) 第一节地基承载力设计值和基础材料 (43) 第二节独立基础计算 (43) 参考文献 (48) 致谢 (49)
第一部分 设计原始资料 建筑设计图纸：共三套建筑图分别为：某办公楼全套建筑图：某五层框架结构。 1．规模：所选结构据为框架结构，建筑设计工作已完成。总楼层为地上3~5层。各层的层高及各层的建筑面积、门窗标高详见建筑施工图。 2．防火要求：建筑物属二级防火标准。 3．结构形式：钢筋混凝土框架结构。填充墙厚度详分组名单。 4．气象、水文、地质资料： （1）主导风向：夏季东南风、冬秋季西北风。基本风压值W 0详分组名单。 （2）建筑物地处某市中心，不考虑雪荷载和灰荷载作用。 （3）自然地面-10m 以下可见地下水。 （4）地质资料：地质持力层为粘土，孔隙比为e=0.8，液性指数I 1=0.90，场地覆盖层为1.0 M ，场地土壤属Ⅱ类场地土。地基承载力详表一。 （5）抗震设防：该建筑物为一般建筑物，建设位置位于6度设防区，按构造进行抗震设防。 （6）建筑设计图纸附后，要求在已完成的建筑设计基础上进行结构设计。 第二部分 结构构件选型 一、梁柱截面的确定 1、横向框架梁 (1)、截面高度h 框架梁的高度可按照高跨比来确定，即梁高h=)8 1 ~121(L 。 h=)81~121( L 1=)8 1 ~121(×9200＝767~1150mm 取h=750mm (2)、截面宽度 b=)2 1~3 1(h=)2 1~3 1(×750＝250~375mm 取b=250mm 2、纵向连系梁 (1)、截面高度 h=11( ~)1218L 1=11 (~)1218×3600＝300~200mm 取h=300mm (2)、截面宽度
《钢结构课程设计任务书》 一、设计题目：焊接普通钢屋架设计 二、普通钢屋架课程设计目的及要求 通过钢屋架课程设计要求能掌握屋盖系统结构布置和进行构件编号的方法；能综合运用有关力学和钢结构课程所学知识，对钢屋架进行内力分析、截面设计和节点设计；掌握钢屋架施工图的绘制方法。 三、课程设计资料 1. 建筑类别 厂房总长度120m，檐口高度15m。厂房为单层单跨结构，内设两台中级工作制桥式吊车。 拟设计钢屋架简支与钢筋混凝土柱上，混凝土强度等级为C30。柱顶截面尺寸为400?400mm。钢屋架设计不考虑抗震设防。 厂房柱距选择： 6米 2. 屋架形式 2.1 三角形屋架 1）属有檩体系：檩条采用槽钢10，跨度为6m，跨中设一根拉条φ10。 2）屋架屋面做法及荷载取值（标准荷载值） 永久荷载：波形石棉瓦自重 0.20kN/m2 檩条及拉条自重 0.20kN/m2 保温木丝板重 2 2 2 2 2 d4cm 0.25kN/m e4cm 0.38kN/m f8cm 0.50kN/m 10cm 0.60kN/m h12cm 0.70kN/m ? ? ? ? ? ? ? ?? ：厚 ：厚 ：厚 g：厚 ：厚 钢屋架及支撑重（0.12+0.011?跨度）kN/m2 可变荷载：屋面活荷载 0.30kN/m2 积灰荷载 10.2 20.3 30.35 40.4 --- ? ?--- ? ? --- ? ?--- ? kN/m2 注: 1.以上荷载值均为水平投影 2.A,B屋架的形式与尺寸见图1
2.2 梯形钢屋架 1）属无檩体系：采用预应力混凝土大型屋面板(1.5m ?6m)。 2）屋架屋面做法及荷载取值（标准荷载值） 永久荷载：防水层（三毡四油上铺小石子） 0.35kN/m 2 找平层（2cm 厚水泥砂浆）0.02?20＝0.4kN/m 2 保温层（泡沫混凝土）：222d 4cm 0.25kN/m e 8cm 0.50kN/m f 12cm 0.70kN/m ?? ??? ：厚：厚：厚 预应力大型屋面板： 1.4kN/m 2 钢屋架及支撑重： (0.12+0.011?跨度)kN/m 2 可变荷载：屋面活荷载 0.70kN/m 2 积灰荷载 ??? ? ??? ------------6.045.034.023.01kN/m 2 注：1.以上数值均为水平投影值 2.C 形式及尺寸见图1
第一章：设计资料 某单跨单层厂房，跨度L＝24m，长度54m，柱距6m，厂房内无吊车、无振动设备，屋架铰接于混凝土柱上，屋面采用1.5*6.0m太空轻质大型屋面板。钢材采用Q235－BF，焊条采用E43型，手工焊。柱网布置如图2.1所示，杆件容许长度比：屋架压杆【λ】＝150 屋架拉杆【λ】＝350。 第二章：结构形式与布置 2.1 柱网布置 图2.1 柱网布置图 2.2屋架形式及几何尺寸 由于采用大型屋面板和油毡防水屋面，故选用平坡梯形钢屋架，未考虑起拱时的上弦坡度i＝1/10。屋架跨度l＝24m，每端支座缩进0.15m，计算跨度l0＝l－2*0.15m＝23.7m；端部高度取H0＝2m，中部高度H ＝3.2m；起拱按f＝l0/500，取50mm，起拱后的上弦坡度为1/9.6。 配合大型屋面板尺寸（1.5*6m），采用钢屋架间距B＝6m，上弦节间尺寸1.5m。选用屋架的杆件布置和尺寸如施工图所示。
图2.2 屋架的杆件尺寸 2.3支撑布置 由于房屋较短，仅在房屋两端5.5m开间内布置上、下弦横向水平支撑以及两端和中央垂直支撑，不设纵向水平支撑。中间各屋架用系杆联系，上下弦各在两端和中央设3道系杆，其中上弦屋脊处与下弦支座共三道为刚性系杆。所有屋架采用统一规格，但因支撑孔和支撑连接板的不同分为三个编号：中部6榀为WJ1a ,设6道系杆的连接板，端部第2榀为WJ1b，需另加横向水平支撑的的连接螺栓孔和支撑横杆连接板；端部榀（共两榀）为WJ1c。 图2.3 上弦平面
12 1 2 1---1 2---2 图2.3下弦平面与剖面 第三章：荷载计算及杆件内力计算 3.1屋架荷载计算 表3.1 屋架荷载计算表 3.2屋架杆件内力系数 屋架上弦左半跨单位节点荷载作用下的杆件内力系数经计算如图所示。屋架上弦左半跨单位节点荷载、右半跨单位节点荷载、全跨单位节点荷载作用下的屋架左半跨杆件的内力
一、设计资料 温州地区某一单跨厂房总长度60m，纵向柱距6m，跨度18m。建筑平面图如图1所示。 1.结构形式: 钢筋混凝土柱，梯形钢屋架。柱的混凝土强度等级为C30，屋面坡度i=1/10； L为屋架跨度。地区计算温度高于-200C，无侵蚀性介质，屋架下弦标高为18m； 厂房内桥式吊车为1台30t（中级工作制）。 2. 屋架形式及材料: 屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图2所示。屋架采用的钢材为Q235钢，并具有机械性能：抗拉强度、伸长率、屈服点、180℃冷弯试验和碳、硫、磷含量的保证；焊条为E43型，手工焊。 3. 荷载标准值（水平投影面计） ①永久荷载： 三毡四油（上铺绿豆砂）防水层 0.5 KN/m2 水泥砂浆找平层 0.5 KN/m2 保温层0.55 KN/m2 一毡二油隔气层 0.05 KN/m2 水泥砂浆找平层 0.4 KN/m2 预应力混凝土大型屋面板 1.4 KN/m2 屋架及支撑自重：按经验公式0.120.011 q L =+计算： 0.318 KN/m2 悬挂管道： 0.15 KN/m2 ②可变荷载： 屋面活荷载标准值：2 7.0m kN / 雪荷载标准值： 0.35KN/m2 积灰荷载标准值： 1.2 KN/m2 厂房平面图
.51507.5 9 内力系数图 二、屋盖支撑布置 1、上弦横向水平支撑 上弦横向水平支撑布置在房屋两端的第二开间，沿屋架上弦平面在跨度方向全长布置。考虑到上弦横向水平支撑的间距大于60m,应在中间柱间增设横向水 平支撑。 2、下弦横向水平支撑 屋架跨度为18m,应在上弦横向水平支撑同一开间设置下弦横向水平支撑，
混凝土结构设计毕业设 计计算书 This model paper was revised by LINDA on December 15, 2012.
本科毕业设计 河南省郑州市企业办公楼的设计 学院:城市建设学院 专业:土木工程 学号:1162 学生姓名:郑健 指导教师:唐红 日期:二○一七年六月 摘要 本设计的题目是：河南省郑州市企业办公楼的设计，结构建筑规模为6层框架结构，各层层高（底层层高）,建筑物总高度为 ,总建筑面积为。 对本课题的研究将分为毕业实习、建筑设计、结构设计、毕业设计整理四个方面。毕业实习阶段，收集必要的设计原始资料，做好设计前的调查研究工作，参考同类型设计的文字及图纸资料。学习有关的国家法规及规范。建筑设计分为初步设计及施工图设计两个阶段，在此阶段将拟定建筑方案，确定建筑使用的材料及做法，确定建筑的总体形状及各种尺寸，绘出平、立、剖、总平面图、详图、写出施工说明并列出门窗明细表。结构设计
阶段主要是进行结构计算简图的确定、荷载计算、内力分析、内力组合、梁、柱截面配筋、板的设计、楼梯的设计、基础的设计以及结构施工图的绘制等；毕业设计整理阶段则是对毕业设计所需资料的装订，按学校毕业设计条例及教研室实施细则整理毕业设计成果，做好毕业答辩准备工作。 关键词：结构设计；框架结构；荷载；配筋
Abstract This design topic is the design of Zhengzhou city enterprise office building, construction scale of 6 storey frame structure, each layer of (bottom height , the building’s height is , and the total construction area are . The study on this subject will be divided into graduation practice, architectural design, structural design, from four aspects of the design of finishing. The graduation practice stage, collecting the original design information necessary to do research work, before the design, drawings and documents with reference to the text type design. Learn about the national regulations and architectural design specifications. The design of the two stages of preliminary design and construction drawing, this stage will draw the construction plan, determine the use of materials and construction practices, to determine the overall shape and size, building paint Ping, Li, section, general layout, construction details, write instructions and lists the windows list. The structure design stage is mainly determined. The structure calculation diagram load calculation, internal force analysis, the combination of internal forces, beam, column reinforcement, plate design, stair design, foundation design and construction drawing design; finishing The stage is the information needed in the graduation design of binding rules for the
《钢结构设计原理》课程设计 计算书 专业：土木工程 姓名 学号： 指导老师：
目录 设计资料和结构布置- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -1 1.铺板设计 1.1初选铺板截面 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2 1.2板的加劲肋设计- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3 1.3荷载计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4 3.次梁设计 3.1计算简图- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5 3.2初选次梁截面 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5 3.3内力计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6 3.4截面设计 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6 4.主梁设计 4.1计算简图 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7 4.2初选主梁截面尺寸 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7 5.主梁内力计算 5.1荷载计算- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9 5.2截面设计- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9 6.主梁稳定计算 6.1内力设计- - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - 11 6.2挠度验算- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 13 6.3翼缘与腹板的连接- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 13 7主梁加劲肋计算 7.1支撑加劲肋的稳定计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 14 7.2连接螺栓计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 14 7.3加劲肋与主梁角焊缝 - - - - - - - - - - - - - - - - -- - - - - - - - - - - - - 15 7.4连接板的厚度 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15 7.5次梁腹板的净截面验算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15 8.钢柱设计 8.1截面尺寸初选 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 16 8.2整体稳定计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 16 8.3局部稳定计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 17 8.4刚度计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 17 8.5主梁与柱的链接节点- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 18 9.柱脚设计 9.1底板面积 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 21 9.2底板厚度 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 21 9.3螺栓直径 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 21 10.楼梯设计 10.1楼梯布置 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 22

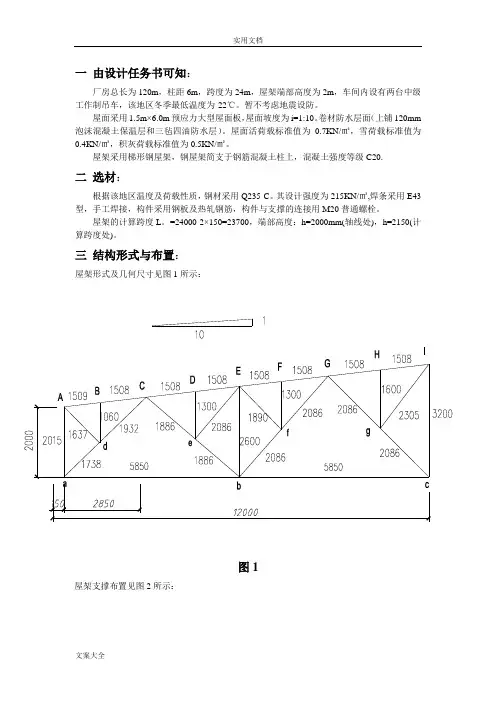

一由设计任务书可知： 厂房总长为120m，柱距6m，跨度为24m，屋架端部高度为2m，车间内设有两台中级工作制吊车，该地区冬季最低温度为-22℃。暂不考虑地震设防。 屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。卷材防水层面（上铺120mm 泡沫混凝土保温层和三毡四油防水层）。屋面活荷载标准值为0.7KN/㎡，雪荷载标准值为0.4KN/㎡，积灰荷载标准值为0.5KN/㎡。 屋架采用梯形钢屋架，钢屋架简支于钢筋混凝土柱上，混凝土强度等级C20. 二选材： 根据该地区温度及荷载性质，钢材采用Q235-C。其设计强度为215KN/㎡,焊条采用E43型，手工焊接，构件采用钢板及热轧钢筋，构件与支撑的连接用M20普通螺栓。 屋架的计算跨度L。=24000-2×150=23700，端部高度：h=2000mm(轴线处)，h=2150(计算跨度处)。 三结构形式与布置： 屋架形式及几何尺寸见图1所示： 图1 屋架支撑布置见图2所示：
图2 四荷载与内力计算： 1．荷载计算： 活荷载于雪荷载不会同时出现，故取两者较大的活荷载计算。 永久荷载标准值： 防水层（三毡四油上铺小石子）0.35KN/㎡找平层（20mm厚水泥砂浆）0.02×20=0.40 KN/㎡保温层（40mm厚泡沫混凝土0.25 KN/㎡预应力混凝土大型屋面板 1.4 KN/㎡钢屋架和支撑自重0.12+0.011×24=0.384 KN/㎡ 总计：2.784 KN/㎡可变荷载标准值： 雪荷载＜屋面活荷载（取两者较大值）0.7KN/㎡积灰荷载0.5KN/㎡风载为吸力，起卸载作用，一般不予考虑。 总计：1.2 KN/㎡永久荷载设计值 1.2×2.784 KN/㎡=3.3408KN/㎡可变荷载设计值 1.4×1.2KN/㎡=1.68KN/㎡2．荷载组合： 设计屋架时应考虑以下三种组合： 组合一全跨永久荷载+全跨可变荷载 屋架上弦荷载P=(3.3408KN/㎡+1.68KN/㎡) ×1.5×6=45.1872KN 组合二全跨永久荷载+半跨可变荷载 屋架上弦荷载P1=3.3408KN/㎡×1.5×6=30.07KN P2=1.68KN/㎡×1.5×6=15.12KN 组合三全跨屋架及支撑自重+半跨大型屋面板自重+半跨屋面活荷载
摘要 该计算书为滨岛医疗中心门诊楼建筑方案及钢框架结构设计计算书，本设计依据建筑方案及给出的结构类型。参照规范有《建筑结构荷载规范》（GB 50009-2012）、《建筑抗震规范》（GB 50011-2010）、《混凝土结构规范》（GB 50010-2010）、《钢结构设计规范》（GB 50017-2003）等。完成设计内容有：建筑方案、结构平面布置、结构计算简图确定、荷载统计、内力计算、内力组合、主、次梁、柱选取及布置连接截面验算以及节点设计、楼梯设计、基础设计、工程概预算。结构类型为钢框架结构，梁、柱为钢梁、钢柱，板为组合楼板，柱脚采用埋入式，楼梯为板式钢筋混凝土楼梯、基础采用锥形独立基础。本计算书中列出了框架在恒荷载、活荷载、地震荷载、风荷载作用下的弯矩、剪力、轴力图以及内力组合表。 关键词结构设计；钢框架；独立基础；医用建筑
Abstract The calculations for the BinDao medical center clinic building steel frame building solutions and design calculations, based on the design and construction program structure given type. Design process based on structural loads standard (GB50009-2012) determine the structure of the load, in accordance with the Seismic Design of Buildings (GB50011-2010), design of steel structures (GB50017-2003) and the relevant requirements for structural design and calculation. The main work to complete the structure diagram layout and calculation of the identification, load statistics, internal force calculation and combination of primary and secondary beams and floor cross-section design and checking, node connection design, staircase design, basic design as well as project budget.Type of structure is steel frame structure, beams, columns of steel beams, steel columns, plates of composite slabs, column foot buried, reinforced concrete slab staircase stairs, independent foundation with a tapered base. Meanwhile, The calculations in the framework of the book lists the dead load, live load, seismic loads, wind loads bending moment, shear, axial force, and force combination table. Keywords Structural Design; Steel Frame;single footing medical building;
课程设计任务书 题目：梯形钢屋架 ——某工业厂房 适用专业：土木工程2010级 指导教师：雷宏刚、李海旺、闫亚杰、焦晋峰 太原理工大学建筑与土木工程学院 2013年12月
一、设计题目：梯形钢屋架 二、设计资料 某工业厂房，屋盖拟采用钢结构有檩体系，屋面板采用100mm厚彩钢复合板（外侧基板厚度0.5mm，内侧基板厚度0.4mm，夹芯材料选用玻璃丝棉，屋面板自重标准值按0.20 kN/m2计算），檩条采用冷弯薄壁C型钢。屋面排水坡度见表1，有组织排水。屋架支承在钢筋混凝土柱上，柱顶标高9.0m，柱截面尺寸为400×400mm。不考虑积灰荷载。 注：屋架、檩条、拉条及支撑自重标准值可按下列数值考虑： 0.30kN/m2（6.0m） 0.40kN/m2（7.5m） 三、设计内容及要求 要求在2周内（2013.12.23～2014.1.3）完成钢结构课程设计内容，提交设计图纸及计算书一套。 1. 设计内容 （1）进行屋盖结构布置并选取计算简图； （2）屋架内力计算及内力组合； （3）屋架杆件设计； （4）屋架节点设计； （5）屋架施工图。 2. 设计要求 （1）整理设计计算书一份 ○1设计条件 ○2结构布置 ○3计算简图 ○4荷载选取 ○5内力计算 ○6内力组合 ○7构件设计 ○8节点设计 ○9挠度验算 （2）绘制施工图 ○1屋盖布置图（图纸编号01）：屋架平面布置图+上、下弦支撑平面布置图+垂直支撑布置图； ○2屋架施工图（图纸编号02）：屋架几何尺寸、内力简图+屋架施工详图+节点、异形零件详图+设计说明+材料表等。
表1 梯形钢屋架课程设计任务表 坡度1:10 1:20 长度（m）60（柱距6m）75（柱距7.5m）72（柱距6m）90（柱距 题号跨度 21 24 27 30 21 24 27 30 21 24 27 30 21 24 地点 北京市 1 2 3 4 5 6 7 8 9 10 11 12 13 14 上海市17 18 19 20 21 22 23 24 25 26 27 28 29 30 乌鲁木齐33 34 35 36 37 38 39 40 41 42 43 44 4546 成都市49 50 51 52 53 54 55 56 57 58 59 60 61 62 南京市65 66 67 68 69 70 71 72 73 74 75 76 77 78 哈尔滨81 82 83 84 85 86 87 88 89 90 91 92 93 94 太原市97 98 99 100 101 102 103 104 105 106 107 108 109 110 运城市113 114 115 116 117 118 119 120 121 122 123 124 125 126 长治市129 130 131 132 133 134 135 136 137 138 139 140 141 142 吕梁市145 146 147 148 149 150 151 152 153 154 155 156 157 158 四、参考资料 （1）钢结构设计基本原理，雷宏刚，科学出版社 （2）钢结构设计，黄呈伟、李海旺等，科学出版社 （3）建筑结构荷载规范，GB 50009-2012 （4）钢结构设计手册（上册）第三版，中国建筑工业出版社 （5）轻型屋面梯形钢屋架，中国建筑标准设计研究院 （6）钢结构设计规范，GB 50017-2003 （7）土木工程专业—钢结构课程设计指南，周俐俐等，中国水利水电出版社
湖南科技大学 毕业设计（论文） 题目 作者 学院 专业 学号 指导教师 二〇〇年月日
湖南科技大学 毕业设计（论文）任务书 院系（教研室） 系（教研室）主任:（签名）年月日 学生姓名: 学号: 专业: 1 设计（论文）题目及专题： 2 学生设计（论文）时间：自年月日开始至年月日止 3 设计（论文）所用资源和参考资料： 4 设计（论文）应完成的主要内容： 5 提交设计（论文）形式（设计说明与图纸或论文等）及要求： 6 发题时间：年月日 指导教师：（签名） 学生：（签名）
湖南科技大学 毕业设计（论文）指导人评语 [主要对学生毕业设计（论文）的工作态度，研究内容与方法，工作量，文献应用，创新性，实用性，科学性，文本（图纸）规范程度，存在的不足等进行综合评价] 指导人：（签名） 年月日指导人评定成绩：
湖南科技大学 毕业设计（论文）评阅人评语 [主要对学生毕业设计（论文）的文本格式、图纸规范程度，工作量，研究内容与方法，实用性与科学性，结论和存在的不足等进行综合评价] 评阅人：（签名） 年月日评阅人评定成绩：
湖南科技大学 毕业设计（论文）答辩记录 日期： 学生：学号：班级： 题目： 提交毕业设计（论文）答辩委员会下列材料： 1 设计（论文）说明书共页 2 设计（论文）图纸共页 3 指导人、评阅人评语共页 毕业设计（论文）答辩委员会评语： [主要对学生毕业设计（论文）的研究思路，设计（论文）质量，文本图纸规范程度和对设计（论文）的介绍，回答问题情况等进行综合评价] 答辩委员会主任：（签名） 委员：（签名） （签名） （签名） （签名）答辩成绩： 总评成绩：
潍坊学院本科毕业设计（论文） 目录 目录 (Ⅰ) 摘要及关键词 (1) Abstract and Keywords (2) 前言 (3) 1、结构设计基本资料 (4) 1.1 工程概况 (4) 1.2 设计基本条件 (4) 1.3 本次毕业设计主要内容 (6) 2、结构选型与初步设计 (7) 2.1 设计资料 (7) 2.2 网架形式及几何尺寸 (7) 2.3 网架结构上的作用 (9) 2.3.1静荷载 (9) 2.3.2活荷载 (9) 2.3.3地震作用 (10) 2.3.4荷载组合 (10) 3、结构设计与验算 (11) 3.1 檩条设计 (11) 3.2 网架内力计算与截面选择 (18) 3.3 网架结构的杆件验算 (20) 3.3.1 上弦杆验算 (20) 3.3.2 下弦杆验算 (21) 3.3.3 腹杆验算 (23) 3.4 焊接球节点设计 (24) 3.5 柱脚设计 (27) 3.6 钢柱设计与验算 (29) 3.7钢筋混凝土独立基础设计 (32) 3.8网架变形验算 (39)
潍坊学院本科毕业设计（论文） 结束语 (41) 参考文献 (43) 附录（文献翻译） (44) 谢辞 (49)
摘要及关键词 摘要本次毕业设计为合肥地区加油站钢结构设计，此次设计主要进行的是结构设计部分。本次设计过程主要分为三个阶段： 首先，根据设计任务书对本次设计的要求，通过查阅资料和相关规范确定出结构设计的基本信息，其中包括荷载信息、工程地质条件等。 然后，根据设计信息和功能要求进行结构选型并利用空间结构分析设计软件MST2008进行初步设计。本次设计主体结构形式采用正放四角锥网架结构，节点形式采用焊接球节点，支撑形式采用四根钢柱下弦支撑，基础形式采用柱下混凝土独立基础。 最后，通过查阅相关规范和案例进行檩条、节点、支座等部分的设计，并通过整理分析得出的数据，进行了杆件、结构位移等的相关验算，最终确定了安全、可行、经济的结构模式。 关键词结构设计，网架结构，构件验算
钢结构设计原理与施工课程设计――钢结构厂房屋架 指导教师： 班级： 学生姓名： 学号： 设计时间：2011年6月7号 浙江理工大学科技与艺术学院建筑系
梯形钢屋架课程设计计算书 一.设计资料： 1、车间柱网布置：长度60m ；柱距6m ；跨度24m 2、屋面坡度：1：10 3、屋面材料：预应力大型屋面板 4、荷载 1）静载：屋架及支撑自重0.384KN/m 2；檩条0.2KN/m 2；屋面防水层 0.1KN/m 2； 保温层0.4vKN/m 2；大型屋面板自重（包括灌缝）0.85KN/m 2；悬挂管道0.05 KN/m 2。 2）活载：屋面雪荷载0.35KN/m 2；施工活荷载标准值为0.7 KN/m 2；积灰荷 载1.2 KN/m 2。 5、材质Q235B 钢，焊条E43系列，手工焊。 二 .结构形式与选型 1.屋架形式及几何尺寸如图所示 : 拱50 根据厂房长度为60m 、跨度及荷载情况，设置上弦横向水平支撑3道，下弦由于 跨度为24m 故不设下弦支撑。
2.梯形钢屋架支撑布置如图所示： 3.荷载计算 屋面活荷载0.7KN/m2进行计算。 荷载计算表
荷载组合方法： 1、全跨永久荷载1F＋全跨可变荷载2F 2、全跨永久荷载1F＋半跨可变荷载2F 3、全跨屋架（包括支撑）自重3F＋半跨屋面板自重4F＋半跨屋面活荷载2F 4．内力计算 计算简图如下
屋架构件内力组合表 4．内力计算 1.上弦杆 整个上弦采用等截面，按FG 杆件的最大设计内力设计，即N=－895.731KN 上弦杆计算长度： 在屋架平面内：0x 0l l 1.508m ==，0y l 2 1.508 3.016m ==× 上弦截面选用两个不等肢角钢，短肢相并。 腹杆最大内力N=－520.651KN ，中间节点板厚度选用6mm ，支座节点板厚度选用8mm
1.设计资料 某车间厂房总长度约为108米,跨度为18m。车间设有两台30吨中级工作制吊车。车间无腐蚀性的介质。该车间为单跨双坡封闭式厂房,屋架采用三角形豪式钢屋架。屋面坡度为1：3，屋架间距为6m,屋架下弦标高为9米，其两端铰支于钢筋混凝土柱上，上柱截面尺寸为 ,混泥土强度等级为C20。屋面采用彩色压型钢屋板加保温层屋面，C型檩条，檩距为1.5～2.1米。结构的重要度系数为，屋面的恒荷载的标准值为。屋面 的活荷载为，雪荷载为，不考虑积灰荷载、风荷载，不考虑全跨荷载积雪不均匀分布状况。屋架采用Q235B，焊条采用E43型。 2.屋架形式及几何尺寸 屋架形式及几何尺寸如图檩条支承于屋架上弦节点。屋架坡角为,檩距为 1.866m。 图1 屋架形式和几何尺寸 3.支撑的布置 上、下弦横向水平支撑设置在厂房两端和中部的同一柱间，并在相应开间的屋架跨中设置垂直支撑，在其余开间的屋架上弦跨中设置一道通长的刚性细杆，下弦跨中设置一道通长的柔性细杆。在下弦两端设纵向水平支撑。支撑的布置见图2。
图2 支撑的布置图 4.檩条布置 檩条设置在屋架上弦的每个节点上，间距1.866m。因屋架间距为6m，所以在檩条跨中设一道直拉条。在屋脊和屋檐分别设置斜拉条和撑杆。
5.荷载标准值 上弦节点恒荷载标准值 上弦节点雪荷载标准值 由檩条传给屋架上弦节点的恒荷载如图3 图3 上弦节点恒荷载由檩条传给屋架上弦节点的雪荷载如图4 图4 上弦节点雪荷载6.内力组合 内力组合见表—1 杆件名称杆件编 号 恒荷载及雪荷载半跨雪荷载内力组合最不利 荷载 （kN）内力 系数 恒载 内力 （kN） 雪载 内力 （kN） 内力 系数 半跨雪 载内力 （kN） 1.2恒+ 1.4雪 （kN） 1.2恒+ 1.4半跨 雪（kN）123452+32+5 上弦杆1-2-14.23-75.56 -52.94 -10.28-38.24 -164.78 -144.21 -164.78 2-3-12.65-67.17 -47.06 -8.7-32.36 -146.49 -125.92 -146.49 3-4-11.07-58.78 -41.18 -7.11-26.45 -128.19 -107.57 -128.19 4-5-9.49-50.39 -35.30 -5.53-20.57 -109.89 -89.27 -109.89 5-6-7.91-42.00 -29.43 -3.95-14.69 -91.60 -70.97 -91.60 下弦杆1-713.571.69 50.22 9.7536.27 156.33 136.8 156.33 7-813.571.69 50.22 9.7536.27 156.33 136.8 156.33 8-91263.72 44.64 8.2530.69 138.96 119.43 138.96 9-1010.555.76 39.06 6.7525.11 121.59 102.06 121.59 10-11947.79 33.48 5.2519.53 104.22 84.69 104.22
多 高 层 钢 结 构 住 宅 方案设计
1、工程概况 1.1工程名称：雅居乐多高层钢结构住宅； 1.2建设地点：东莞市区某地； 1.3工程概况：场地大小为30m×30m，8～12层，建筑总高度不超过40m，室内外高差为0.3m，设计使用年限为50年； 1.4基本风压：0ω=0.8kN/m2，地面粗糙程度为C类； 1.5抗震要求：抗震设防类别为丙类，抗震设防烈度为8度，Ⅱ类场地土，设计地震分组为第一组。 2、场地土层情况 表2-1 场地土层情况 3 3.1建筑布置 3.1.1首层建筑平面图 如下图3-1所示，首层平面设计为大空间的形式，可以用此空间做为店面，即商住两用住宅。中间设计为过道、楼梯和电梯。由过道和墙把首层建筑分开为四个大空间，作为四爿店。由于商业的要求，首层平面将进行比较豪华的装修，例如钢柱将外包为方柱，而墙也做成玻璃幕墙与装饰墙混合的形式。此外，门也将用比较好看的旋转门，以吸引顾客。
图 3-1 首层建筑平面图 3.1.2标准层平面图 如下图3-2所示，标准层平面设计为商品房，以中间两墙为分隔墙，分为四户。朝北两户面积较小，内设一个客厅，四个卧室，两个卫生间，一个厨房，一个阳台（左右侧阳台以一墙分开）。而朝南两户面积较大，内设一个客厅，五个卧室，一个书房，一个厨房，两个卫生间，一个杂物间，一个独立阳台。此外，左右两户为于中间墙对称。
图 3-2 标准层平面图 3.1.3顶层平面图 如下图3-3所示，顶层设计为空旷的天台，外围有1.2m的女儿墙，屋檐外挑500mm。
图3-3 顶层平面图
3.1.4剖面图 图3-4 剖面图1
－、设计资料 1、某工厂车间，采用梯形钢屋架无檩屋盖方案，厂房跨度取27m，长度为102m，柱距6m。采用1.5m×6m预应力钢筋混凝土大型屋面板，保温层、找平层及防水层自重标准值为1.3kN/m2。屋面活荷载标准值为0.5kN/m2，雪荷载标准值0.5kN/m2，积灰荷载标准值为0.6kN/m2，轴线处屋架端高为1.90m，屋面坡度为i=1/12，屋架铰接支承在钢筋混凝土柱上，上柱截面400mm×400mm，混凝土标号为C25。钢材采用Q235B级，焊条采用E43型。 2、屋架计算跨度： Lo=27m－2×0.15m=26.7m 3、跨中及端部高度： 端部高度：h′=1900mm（端部轴线处），h=1915mm（端部计算处）。 屋架中间高度h=3025mm。 二、结构形式与布置 屋架形式及几何尺寸如图一所示: 2、荷载组合 设计桁架时，应考虑以下三种组合： ①全跨永久荷载+全跨可变荷载(按永久荷载为主控制的组合) ：全跨节点荷 载设计值：F=(1.35×3.12+1.4×0.7×0.5+1.4×0.9×0.6) ×1.5×6 =49.122kN 图三桁架计算简图 本设计采用程序计算结构在单位节点力作用下各杆件的力系数，见表一。
1、上弦杆： 整个上弦杆采用相等截面，按最大设计力IJ 、JK 计算，根据表得： N= -1139.63KN ，屋架平面计算长度为节间轴线长度，即：ox l =1355mm,本屋架为无檩体系，认为大型屋面板只起刚性系杆作用，不起支撑作用，根据支撑布置和力变化情况，取屋架平面外计算长度oy l 为支撑点间的距离，即： oy l =3ox l =4065mm 。根据屋架平面外上弦杆的计算长度，上弦截面宜选用两个 不等肢角钢，且短肢相并，如图四所示：
单层钢结构厂房毕业设计 绪论 毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段，是深化、拓宽、综合教和学的重要过程，是对大学期间所学专业知识的全面总结。 本组毕业设计题目为《单层钢结构厂房实际》在毕业设计前期，我温习了《结构力学》《钢结构设计原理》《建筑结构抗震设计》等知识，并借阅了《抗震规范》《钢结构规范》、《荷载规范》等规范。在毕业设计中期，我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计。特别是在地震期间，本组在校成员齐心协力、分工合作，发挥了大家的团队精神。在毕设后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。 毕业设计的三个月里，在指导老师的帮助下，经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。巩固了专业知识、提高了综合分析、解决问题的能力。在绘图时熟练掌握了天正建筑、AutoCAD、PKPM 等建筑软件，这些都从不同方面达到了毕业设计的目的与要求，巩固了所学知识。 由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。 零零八年六月十日
结构设计计算书 1工程概况 1.1设计条件 1. 工程水文地质条件 水文地质条件：从上到下依次为淤泥0.5m，16.5kN/m3；粘粒含量 c 8%的粉土厚5 m，18.2kN/m3，f ak 170kF＞，可不考虑地下水的影响。 2.6度抗震，近震，U类场地。 3. 某机加工车间基本数据：车间长度72m,厂房为单跨，跨度30m,厂房框架由柱脚底面到横梁下弦底部的距离H大于9m,但不超过18m,每个车间设两台30/5吨桥式吊车。 4. 屋面基本要求：该普通机加工工厂在南方某地，年平均气温在21度左右，最高气温39度，最低气温0度，主导风向为东南风，屋面采用轻质屋面板(如压型钢板)，屋面坡度i?1/3。 2 5. 屋面活荷载标准值0.7KN/m 。 6. 材料：屋架和柱：Q235、Q345,基础：C10、C20、C25，钢筋：I、U 级，砂浆：混合砂浆、水泥砂浆。 7. 建筑场地(如图1.1 ) 1.2题型及要求 1. 题型：三角形钢屋架+实腹式柱 2. 要求 (1)厂房的平面设计、立面设计与剖面设计； (2)屋架与柱设计； (3)基础设计。
