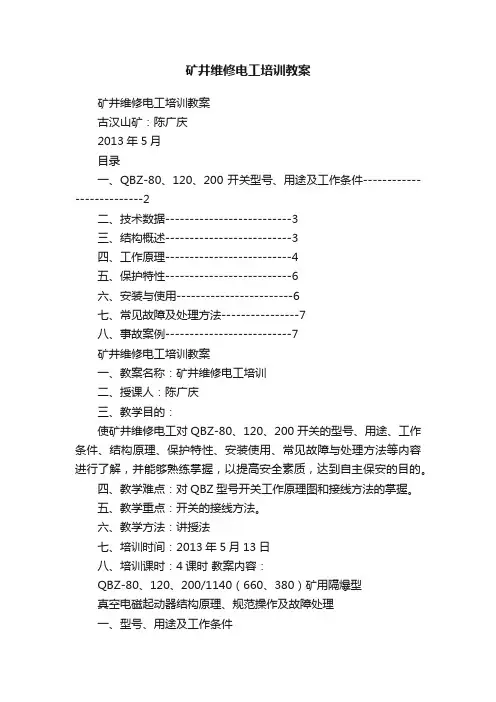

矿井维修电工培训教案
古汉山矿：陈广庆
2013年5月
目录
一、QBZ-80、120、200开关型号、用途及
工作条件--------------------------2
二、技术数据--------------------------3
三、结构概述--------------------------3
四、工作原理--------------------------4
五、保护特性--------------------------6
六、安装与使用------------------------6
七、常见故障及处理方法----------------7
八、事故案例--------------------------7
矿井维修电工培训教案
一、教案名称：矿井维修电工培训
二、授课人：陈广庆
三、教学目的：
使矿井维修电工对QBZ-80、120、200开关的型号、用途、工作条件、结构原理、保护特性、安装使用、常见故障与处理方法等内容进行了解，并能够熟练掌握，以提高安全素质，达到自主保安的目的。
四、教学难点：对QBZ型号开关工作原理图和接线方法的掌握。
五、教学重点：开关的接线方法。
六、教学方法：讲授法
七、培训时间：2013年5月13日
八、培训课时：4课时 教案内容：
QBZ-80、120、200/1140（660、380）矿用隔爆型 真空电磁起动器结构原理、规范操作及故障处理
一、型号、用途及工作条件
1、本矿用隔爆型真空电磁起动器（以下简称起动器），用于交流50Hz ，电压380V 、660V 、1140V 的电路中作直接或远距离控制三相鼠笼型异步电动机，并可在停止时进行换向，起动器具有：
1.1 失压保护； 1.2 过载保护； 1.3 短路保护； 1.4 过电压保护； 1.5 断相保护；
1.6 主电路漏电闭锁保护。 2、起动器的型号的表示方法如下：
额定电压额定电流真空式
隔爆型
起动器Q B Z - □ /□
注：本说明同时对型号为BQD-80/660(380)、QBZ-80、120、
200/1140(660)、 QBZ-120、200/660产品作出了说明。 3、起动器可在下列条件下工作：
3.1 海拔不超过2000米； 3.2 周围环境温度为－5℃～+40℃；
3.3 周围空气相对湿度不大于95%(+25℃时)； 3.4 在具有甲烷混合物及煤尘爆炸危险的工矿企业中； 3.5 周围介质中不得含有破坏金属或绝缘的气体及蒸气； 3.6 没有剧烈振动、颠簸的场合；
3.7 在具有防止水、液体和雨雪侵入的地方； 3.8 安装位置与垂直面的倾斜度不超过15度。 3.9 污染等级：3级； 3.10 安装类别：Ⅲ类。 二、技术数据
1、起动器的主要技术参数如表1所示：
起动器型号
额定电压（V）额定电流（A）通断能力（A）
极限分断能力（A）电寿命（万次）AC3
电寿命（万次）AC4
最大控制功率 AC4()KW QBZ-80
1140、660、38080800
2000
606
110、65、40
QBZ-1201140、660、380120
10002000
606
170、100、60
QBZ-200
1140、660、380
20020004500606290、170、98
三、结构概述
1、起动器由隔爆外壳和真空本体组成，真空本体装于隔爆外壳中。
2、起动器外壳为圆型，壳转盖为转动式齿口结构，壳身上部为接线箱，用以引进电源电缆和引出电机电缆，且均采取隔爆措施，以达到隔爆要求。在外壳右侧有隔离换向开关的转换手柄和停止按钮。两者有机械联锁，只有停止按钮按下后，才能扳转手柄并打开转盖。
3、真空本体所有元件都装于底板上,其正面装有真空接触器、电动机综合保护器、过电压吸收装置、中间继电器和熔断器,背面装有隔离换向开关、变压器及起动、停止按钮，这些电器元件一般无须调整、更换。
四、工作原理
电气原理如附图1、2、3所示：
1、接通换向开关Q，控制变压器T输出36V交流电，保护器触头3、4闭合，为控制电路供电作好准备。
2、按下起动按钮S2，此时若起动器在无故障状态，则中间继电器K3吸合，控制电压经全波整流后使真空接触器K1吸合，并利用其常开触点实
现自锁，同时断开漏电检测回路。
3、按下停止按钮S1，中间继电器失电，常开触头断开，真空接触器线圈失电使主触头脱开分断主线路。
4、在起动或运行过程中，当线路发生短路、过载、断相等故障时，保护器触头动作，使吸合线圈释放而起保护作用。
5、每次起动前，保护器的漏电检测33#端通过常闭触点对负载进行漏电检测，当主回路对地绝缘电阻低于规定值时，保护器实行漏电闭锁，起
动器无法起动。
6、保护器电机综合保护器工作原理详见其使用说明书。
图1 QBZ-80、120、200/660(380)电气原理图
X 3 X 2 X 1
正停反
660V 380V
36V
T
K 1
9
14
71113
5
1
S 1
S
2
S 3
8
2
1139
Q
F 1
K 2
F
D D D 3212
K 1
K
1-2
K 1-1Q
1
Q 2
C
d i
K 1-3
K 3
4K 2
3
K 3
K 1-4
33 3 4 9
F 2
S S T F F
K K K Q
代号
211321S 3二次保险远近按钮开关
起动按钮停止按钮控制变压器控制回路熔断器阻容过电压吸收装置
中间继电器电动机综合保护器
真空接触器隔离换向开关
名 称
BLX KN3-3LX1-11K LX1-02K BK-200RL1-15
RC JZ7-44
JD B-80、120、225CKJ5-125、250DH 7-80、125、250
型号
F 2X 1 X 2 X 3
1140V 660V
正
停
反
T
4
F 2
F 1
36V
K3
Q 1
Q3
C
K 1
K 3
7S1
1
K 1
d i
K 1
1113
Q
9
3
K 2K 2
K 1
S 2
S 3
13
1
9
2
2
5
8
K 1
9 L 1 L 2 L 3
9 4 3L1 L2 L3
33
K 3
K1
F
D 1
D 2 D 3QBZ -80/1140(660)电气原理图
X 1 X 2 X3
Q BZ -120、200/1140(660)电气原理图
12 Q F 1
1140
660
03
T
B J
5
ZJ
RD 136V
10
414
K 1
7K1
219
Z J
36V
Q A
S
T A
8
用户外接按钮13
11
15
K 1Z J
K 1
L H
B J
16171819
111098
660V 1140V 2
1
2035
2175
22
K0
4
6
D3 K 120Z J 2122
R C
Z J D 1
D 2
D 3
五、保护特性
根据所选用的保护器的不同，起动器具有下表所列保护特性：
注：当达到闭锁值的1.5倍时，实现解锁
六、安装与使用
1、安装：
1.1 起动器在安装前应检查其技术数据是否与工作电压，所控制电机
容量相符，其零部件应完好无误；
1.2 电缆的引入及引出应用接线装置中的橡胶密封圈，金属堵环，压
名称过
载保护短路保护断相保护
漏电闭锁序号9
123
456
78
整定电流倍数
1.051.21.5
6.08-10
0:1.15（二相）1:0.9（二相）
动作时间2h内不动作5min ＜S＜20min 1min ＜S＜3min
8s＜ S＜16s 0.25s ~0.45s 1~3min 不动作
起始状态冷态热态热态冷态冷态热态冷态
复位方式 自动自动自动手动自动手动
复位时间
＜3min ＜3min ＜3min
＜3min
漏电闭锁值7+20%KΩ(380V)或22+20%KΩ(660V)
漏电检测电流小于2mA
紧螺母或压紧法兰将电缆压紧以达到隔爆要求，同时应紧固电缆防松脱装置；
1.3 不使用的接线口应用橡胶密封圈、金属堵环、金属堵板严密封堵；
1.4 起动器外壳应接地，安装时其倾斜度不大于15度；
1.5 应根据实际工作电流对保护器进行电流整定。
2、使用维护注意事项：
2.1 保护器电子线路、RC组件不做工频耐压试验；
2.2 主线路做耐压试验时，应将保护器以及RC组件和其它辅助线路一同脱开主线路接地，然后再做耐压试验；
3、当使用电网系统为660(380)V时，主回路相间、相对地间、同相极与极间工频耐压2500V，当使用电网系统为1140(660)V时，主回路相间、相对地间、同相极与极间工频耐压4200V，1min；控制线路对地耐压1000V，1min不得有闪络及击穿现象。
4、真空接触器的使用、调整和维护详见真空接触器的使用说明书。
七、常见故障及处理方法
故 障
按下起动按钮，接触器不吸合1、按钮接触不好
2、无36V电源
3、整流桥损坏
4、接触器线圈损坏
5、保护器漏电闭锁保护接点接触不好。
6、中间继电器卡死。
原因
1、修触点或更换接钮
2、检查H K是否合上，R D是否烧断或
接触不好K L绕组是否烧断
3、更换损坏的二极管
4、更换线圈或接触器
5、找出并排除负载漏电处
6、排除故障或更换继电器
处理方 法
起动后无
法维持
无法停止
阻容保护器电阻烧毁
三相严重
不同步1、电源电压低于75%额定电压
2、反力弹簧调节过紧
3、辅助触点接触不良
1、换大截面电缆减少线路压降
2、放松反力弹簧，但要保持一
定的分闸速度
3、调整辅助触点使其接触良好
1、接触器动导杆锁紧螺母松动
2、三相触头磨损程度不同
1、电源三相严重不平衡
2、电容击穿
3、电容容量电阻阻值降低
1、中间继电器卡死或熔焊
1、按说明书调整三相触头开距
并拧紧锁螺母
1、调整负荷，使三相尽量平衡
2、更换被击穿电容
3、更换电容式电阻
1、排除故障或更换继电器
八、事故案例及分析
“7.20”15皮带上山开关电弧烧伤人事故
2008年7月20日六点班，某矿职工王某15皮带上山一部槽处理开关故障时，被开关短路引发的电弧烧伤，造成轻伤。
一、事故地点概述
某矿15皮带上山一部槽是15皮带上山和15上仓皮带中间的过度槽，采用150槽，电源来自15轨道变电所。
检修开关的步骤为：1、检测检修设备周围20M范围内瓦斯浓度不得超过0.5%。2、不得带电检修井下电气设备，严格执行停送电管理制度。3、检修开关时必须停上一级电源，并悬挂“禁止合闸，有人工作！”的标示牌。4、检修完毕，停送电负责人要在现场详细检查、询问、确保无误后，告知现场检修人员准备送电，严禁作业。
二、事故发生经过
2008年7月20日六点班，约10点10分左右，15皮带上山一部槽开关发生故障（不吸合），机运队开槽工张某和大班维护工赵某检查后未发现问题，便立即打电话寻找大班机电组长王某。组长王某到达现场后打开开关转盖，并将开关送上电，然后用万能表对开关腔内的线路进行检查，由于使用的万能表最大测压为1000V，而该开关的供电电压为1140V，导致
三、事故原因分析
1、王某用1000V万能表测试1140V电压，造成过压短路，是导致事故发生的直接原因。
2、王某在未采取任何防护措施情况下违章带电作业，是导致事故发生的主要原因。
3、区队为职工配备1000V的万能表，而15地区供电电压是1140V，管理上存在严重缺陷。
4、区队对职工安全教育不到位，职工缺乏安全防范意识
四、事故防范措施
1、严格执行井下不得带电检修、搬迁电气设备、电缆和电线，严格执行停送电管理制度。
2、在工作地点，检修开关必须停上一级电源，并悬挂“禁止合闸，有人工作！”的标示牌。
3、严格执行煤矿维修电工操作标准及流程。
4、区队要加强安全管理，认真排查管理中存在的隐患，对不符合规定的设备、仪器、仪表等及时进行更换，杜绝管理上的缺陷。
5、区队在设备管理方面要考虑一定数量的备用设备，当遇到设备损坏时能及时更换。
6、区队加强职工安全教育和技术培训，提高职工的自主保安能力和技术操作水平。
课后小结：通过本次授课的学习，让参培人员知道了QBZ-80、120、200开关的结构原理及接线方法。通过对常见故障的了解，达到快速排除故障的目的。
