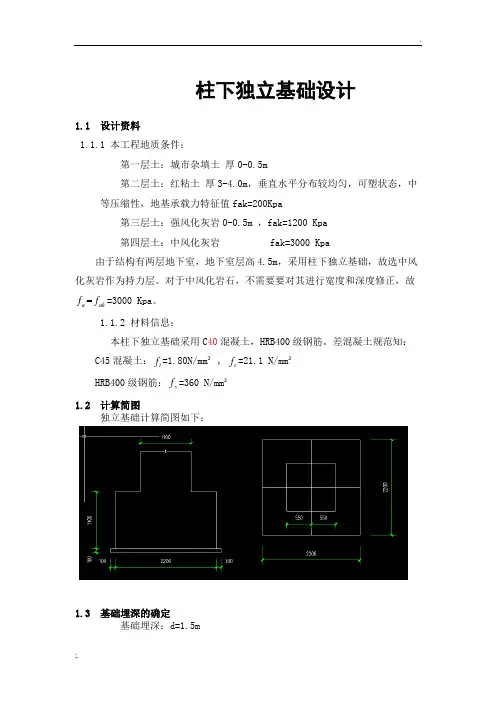

柱下独立基础设计
1.1 设计资料 1.1.1 本工程地质条件:
第一层土:城市杂填土 厚0-0.5m
第二层土:红粘土 厚3-4.0m ,垂直水平分布较均匀,可塑状态,中等压缩性,地基承载力特征值fak=200Kpa
第三层土:强风化灰岩0-0.5m ,fak=1200 Kpa
第四层土:中风化灰岩 fak=3000 Kpa
由于结构有两层地下室,地下室层高4.5m ,采用柱下独立基础,故选中风化灰岩作为持力层。对于中风化岩石,不需要要对其进行宽度和深度修正,故a f =ak f =3000 Kpa 。
1.1.2 材料信息:
本柱下独立基础采用C 40混凝土,HRB400级钢筋。差混凝土规范知: C45混凝土:t f =1.80N/mm 2 , c f =21.1 N/mm 2
HRB400级钢筋:y f =360 N/mm 2
1.2 计算简图
独立基础计算简图如下:
1.3 基础埋深的确定
基础埋深:d=1.5m
1.4 基顶荷载的确定
由盈建科输出信息得到柱的内力设计值:
M=97.68KN ?m N=15896.7 KN V=55.48KN
对应的弯矩、轴力、剪力标准值:
M k =M/1.35=97.68/1.35=72.36KN ?m
N k =N/1.35=15896.7/1.35=11775.33 KN
V k =V/1.35=55.48/1.35=41.10 KN
1.5 初步估算基底面积
A 05
.120300011775.33?-=?-≥d r f F G a k =3.96m 2 0061.033
.1177536.72===k k N M e m=6.1 mm 比较小 由于偏心不大,基底底面积按20%增大,即:
A=1.2A 0=1.2x3.96=4.752m 2
初步选择基础底面积为:A=lxb=2.2x2.2=4.84 m 2> 4.752 m 2
且b=2.5m<3.0m ,故不再需要对a f 进行修正
1.6 验算持力层地基承载力
基础和回填土重为:
G k =A d r G ??=20x1.5x4.84=145.2KN
偏心距为:
011.02
.14533.117754.110.4136.72=+?+=+=k k k k G F M e m (l/6=2.2/6=0.37 m) 即P min ?k > 0 ,满足
基底最大压力:
)61(max l
e A G F P k k k ++=? )2
.2011.061(84.42.14533.11775?++= 81.2536= KPa
<1.2a f =1.2x3000=3600 KPa 故满足
最后确定该基础地面边长为lxb=2.2mx2.2m
1.7 基础冲切验算
1.7.1 计算基底反力
偏心距为:
011.07
.158964.148.5568.970=?+==?F M e n m 基础边缘处的最大和最小净反力:
)61(0min max l
e lb F P n n n ???+=
)2
.2011.061(2.22.27.15896?±??= 98.3382= KPa
3185.91 KPa
1.7.2 柱边基础截面抗冲切验算
l=2.2m,b=2.2m ,m a m b a c c t 1.1,1.1===,
基础初定为高度为:h=1400mm ,
mm h 1350205.04014000=?--=(有垫层40mm )
冲切作用面积:
8.0)35.12
1.12
2.2()22(0-=--=--=h a l A c l m 2 <0 故基础在冲切椎体范围以内,不考虑冲切验算
根据《地基基础规范》8.2.9条,当b<02h b c +时,应验算柱与基础交接处的截面受剪 承载力:
s V <07.0A f t hs β
(88.0)1350
800()800(4/14/10===h hs β) 07.0A f t hs β=0.7x0.88x1.71x103x4.84=5098.26KN
s V =(3382.98+3185.91)/2x2.5x(1.1-0.55)=4516.11 KN <5098.26KN 故抗剪满足要求。
1.8 配筋计算
柱边净反力:
)(2min max min ???-++
=n n c n n P P l
a l P P )91.318598.3382(2.221.12.291.3185-?++= 71.3333= KPa
悬臂部分净反力平均值:
45.3284)91.318598.3382(2
1)(21min .max =+?=+?n n P P KPa 弯矩:
)2())(2
(2412min .max c c n n b b a l P P M +-+=
? )1.122.2()1.12.2(45.32842412+?-??= =910.75 KN ?m
19.208213503609.01075.9109.060=???==h f M As y mm 2 配置
360@207φ,As=2200 mm 2 > 2082.19 mm 2 故满足。
