干式变压器施工方
案

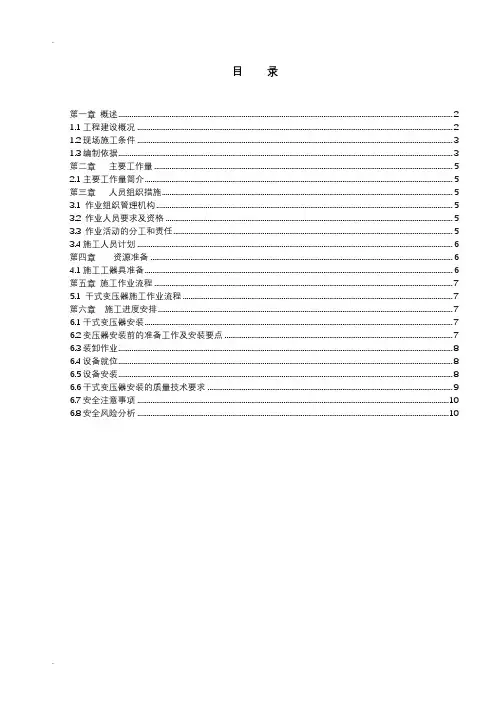

目录
第一章概述 (2)
1.1工程建设概况 (2)
1.2现场施工条件 (5)
1.3编制依据 (5)
第二章主要工作量 (5)
2.1主要工作量简介 (5)
第三章人员组织措施 (5)
3.1 作业组织管理机构 (5)
3.2 作业人员要求及资格 (5)
3.3 作业活动的分工和责任 (5)
3.4施工人员计划 (6)
第四章资源准备 (6)
4.1施工工器具准备 (6)
第五章施工作业流程 (7)
5.1 干式变压器施工作业流程 (7)
第六章施工进度安排 (7)
6.1干式变压器安装 (7)
6.2变压器安装前的准备工作及安装要点 (7)
6.3装卸作业 (8)
6.4设备就位 (8)
6.5设备安装 (8)
6.6干式变压器安装的质量技术要求 (9)
6.7安全注意事项 (10)
6.8安全风险分析 (10)
第一章概述
1.1工程建设概况
新建哈密南±800kV换流站位于哈密市的南偏西的山上平原，地形较为平坦开阔，距离哈密市约24km，站址西侧 1.5km、3.5km为大南湖乡道及S235省道（哈罗公路），站址西南距大南湖村约3km，站址南侧约2.3km为在建的哈密～罗布泊铁路,全站占地面积24.36万平方米。本期6回500kV出线均连接至周围电厂。站址位于山上平原，局部分布有微丘，当前场地为戈壁滩，地表覆盖一层碎石，无植被生长。场地西侧为昭诺尔河。
直流双极额定输送功率为8000MW。±800kV 直流双极线路一回、接地极出线1回。换流变压器：全站24 台工作换流变压器，4 台备用换流变，共计28 台。平波电抗器：每极平波电抗器电感值按300mH 考虑。平波电抗器
为干式绝缘，每极设6台平波电抗器，采用“分置于极母线与中性母线”安装方式，每台平抗电感值50mH。直流滤波器：按每极2组双调谐直流滤波器组并联考虑，两组直流滤波器高低压侧均共用一台隔离开关。750kV交流出线：远期6回，其中至750kV哈密变2回、750kV吐鲁番变2回、750kV 哈密南变2回；本期4回，其中750kV哈密变2回、750kV哈密南变2回。交流500kV出线：远期6回（不堵死远景扩建2回的可能性）、本期6回，均为电源进线。交流750kV和交流500kV之间设两台750/500kV联络变压器，每台联络变压器容量为2100MVA。500kV交流滤波器及高压并联电容器：500kV交流滤波器及高压并联电容器总容量3880Mvar,分为4大组、16小组，其中，5小组为并联电容器、11小组为滤波器（4小组BP11/13、4小组HP24/36、3小组HP3），电容器每小组容量270Mvar, 滤波器每小组容量230Mvar。高压并联电抗器：远期在每回至吐鲁番750kV出线侧预留1×420Mvar高压并联电抗器位置，本期在换流站母线配置1×420Mvar 750kV高压并联电抗器。低压无功补偿：远期在每台联络变压器低压侧预留4组低抗和4组电容器位置。本期在每台联络变低压侧装设2×120Mvar低压电抗器和3组120Mvar低压电容器。站用电源：全站考虑三回独立电源，其中在站内设置二台63kV/10kV站用降压变，分别接入每台750/500kV联络变压器低压侧母线。另外一回从位于换流站西北侧的银河路220kV变电站35kV配电装置引接。
电气B包建设内容为：
1、极1换流变系统（包括区域设备及支架、接地、降噪、换流变滤油等），极1换流变区域汇流母线及其构架，换流变套管洞口的正式和临时封堵；
2、500kV交流配电装置（GIS设备、交流出线设备）及构支架（与包C 的接口在GIS套管引上线处，引上线及连接金具由包C负责）；
3、35kV站用电系统及35kV站用变；
4、站用电系统（10kV及以下），含全站检修箱、电源箱等（含安装用化学螺栓）；
5、全站电力电缆（厂供电缆谁安装谁负责，控保部分开列的电力电缆属A包），厂供电缆的敷设及埋管，电缆埋管；
6、全站管母线（阀厅、直流场除外）；（谁安装谁负责）
7、500kV交流配电装置区域防雷，换流变区域防雷；
8、换流建筑物区域室外设备的接地（含BOX-IN），设备（含箱体）及构支架的接地；（谁安装谁负责）
9、500kV交流出线构支架；换流变汇流母线构架（包括GIS区和换流变区），35kV站用变区构支架，极1换流区域设备支架（含换流变防火墙上支架）；
10、换流变BOX-IN降噪设施安装；
11、一次设备本体在线监测传感器；（谁安装谁负责）
12、GIS室内的SF6气体监测系统；
13、投运前带电区域临时隔离措施。（用于一次设备隔离）
本工程参建单位：
业项目法人：国家电网公司
建设管理单位：国家电网公司直流建设分公司
设计单位：西北电力设计院、华北电力设计院、新疆电力设计院
电气施工单位B包：新疆维吾尔自治区送变电工程公司
监理单位：山东诚信工程建设监理有限公司
1.2现场施工条件
当前现场已基本具备施工条件，设备基础施工已完成。安装地点处于进站门口附近，设备倒运方便，作业车辆有施工面，但设备暂未到场，根据施工计划3月20日进场，设备也于3月20到场。其中2台为计划于低压配电系统提前投运的。
1.3编制依据
1、《国家电网公司基建安全管理规定》（国家电网基建（）1753号）
2、《建筑施工安全检查标准》（JGJ59-99）
3、《国家电网公司基建安全管理规定》（国家电网基建[ ]1573号）
4、《国家电网公司电力安全工作规程（变电部分）》（国家电网安监【】664号）
5、《国家电网输变电工程安全文明施工标准化模板》（变电部分）
6、《哈密南±800kV换流站电气B包工程施工组织设计》
7、《国家电网公司电力安全工作规程》（变电部分）；
8、《哈密南±800kV换流站电气B包工程安全文明施工实施细则》
9、关于做好《国家电网公司输变电工程标准工艺》配置和应用的通知（基建质量（）313号）
10、《电力建设安全工作规程（变电部分）》( )
11、《国家电网公司输变电工程标准工艺（一）施工工艺示范手册》
12、《施工组织总设计》
13、《电气装置安装工程电气设备交接试验标准》
14、《电气装置安装工程低压电器施工及验收规范》(GB50254-96)
15、《电气装置安装工程电气设备交接试验标准》（）
16、《±800kV及以下直流换流站电气装置安装工程施工及验收规程》（DL/T 5232- ）
17、《工程建设标准强制性条文》（电力工程部分）中电联标准[ ]16号
18、10kV干式变压器施工图纸-西北电力设计院
19、干式变压器安装使用说明书-河南许继
第二章主要工作量
2.1主要工作量简介
本期安装10千伏干式变压器10台，包括变压器进场接收，现场二次倒
运、就位。变压器高压侧母线制作安装，低压侧电缆连接安装。
第三章人员组织措施
3.1 作业组织管理机构
项目经理：蒋东生
技术负责人：李晓磊、曾浩、庞斌、李金龙、孔文、朱朝洲
安全负责人：谭明明、吕伟伟；
施工负责人：苏向阳、杜启领；
作业负责人：史俊；
作业安全监护人：杜启伟
3.2 作业人员要求及资格
1、作业负责人具有初级以上电工作业技能，熟悉建筑电气工程的施工规范和验评标准，掌握安全用电基本知识和所用设备的性能；
2、作业人员具有初级以上电工作业技能，了解相应的施工及验收规范、技术标准，掌握安全用电基本知识和所用设备的性能；
3、本作业需要的各工种操作工，必须经过培训，须持证上岗。
3.3 作业活动的分工和责任
1、工程负责人负责工程人员配置、机械和材料调配、以及相关的其它工程事务。
2、技术负责人负责技术措施的交底，检查施工过程是否与施工安全技术措施要求一致。
3、安全负责人按照安全技术交底要求，现场监督检查施工人员以及施工环境是否满足要求。
4、施工负责人根据技术人员的交底要求布置生产，严禁擅自更改措施。
5、作业负责人负责作业班组的分工，并对工人进行组织、协调。
6、作业安全监护人负责作业班组的班前会和“三查三交”，以及日常作业安全监护工作。
7、作业人员按施工安全技术措施和交底作业，并负责作业范围内的环境健康和安全文明施工。
3.4施工人员计划
我单位计划在10千伏干式变压器施工投入20人左右的人力，投入大、小型机具若干。分段有序进行安装工作。
第四章资源准备
4.1施工工器具准备
以下临时电源施工所需的各类工器具预计3月17日到场。
第五章施工作业流程
5.1干式变压器施工作业流程
第六章施工进度安排
6.1干式变压器安装要求
变压器安装要求：安装位置正确，附件齐全。接地装置引出的接地干线
与变压器的低压侧中性点直接连接；变压器箱体、干式变压器的外壳可靠接地；所有连接可靠，紧固件及防松零件齐全。
6.2安装前的准备工作及安装要点
准备专用工器具、作业服、材料运到现场，所须的试验仪器、工器具、作业服
6.2.1器身常规检查
对干式变压器器身作常规检查时不得碰伤变压器的内部部件。
6.2.2现场运输就位
A、用16吨吊车将待安装的变压器就位。
B、就位运输时核对变压器高、低压侧的方向，避免安装时调换方向困难。
C、待安装的变压器就位后，将其永久接地点与地可靠联接。并测试其接地点接地电阻值小于4Ω。
6.3 装卸作业
由于现场设备无法一次就位，需进行二次倒运。
A、变压器装卸时，防止由于卸载时车辆弹簧力的变化引起变压器倾斜。
B、变压器在装卸和运输过程中，不发生冲击或严重振动。
C、利用机械牵引时，牵引的着力点在变压器重心以下，以防倾倒。
D、运输倾斜角不超过15°
E、变压器起吊时，将钢丝绳系在箱盖吊耳上，此吊耳可吊起该干式变压器。起吊时钢丝绳必须经吊耳导向，防止变压器倾倒，保护变压器高/低压瓷套，不被钢丝绳损伤。
6.4 设备就位
由设备供应商负责车面卸车前的运输工作，并负责运至施工现场。我方负责变压器的车面卸车，利用16吨吊车直接将变压器卸放在设备基础就近处。变压器被卸车前，准备两块50mm厚的木方，长度与变压器包装箱尺寸相同，在通往就位地点的方向上先放置三根1OOOmm长φ32钢管，在把木方放在三根钢管所在的平面上。变压器卸车时，将变压器放在已准备好的木方上，再在变压器的前进方向上再放一根或两根钢管，利用人力向前水平推动变压器包装箱，注意变压器下的钢管被滚出来后要将其放在变压器前进方向处，这样，不断地推动，不断地放钢管，逐步将变压器移至封闭仓库适当位置。变压器就位后，在木板下方垫三块与钢管直径一样厚的木块，再将钢管抽出，检查变压器放置稳固。
见下图所示：
6.5 设备安装
A、设备就位后检查与预埋件位置是否符合。（每次要人为移到前面）
前进方向
滚杠搬运示意图
1、所搬运的物体
2、木板（或排子）
3、滚杠
B、检查设备上螺丝是否有松动。
C、准备硬母线，测量设备连接长度、硬母线弯牌角度、制作角度模具，确定硬母线所需数量。
D、将硬母线校正、根据角度模具进行弯牌操作。
E、弯牌完成后，进行母线热缩。
F、热缩完成后，在母线两侧连接处镀锌。
G、母线安装用螺栓紧固，螺栓弹平垫必须压平，在母线连接处装接头保护盒。
H、安装变压器本体接地并刷黄绿相间油漆。
6.6干式变压器安装的质量技术要求
6.7安全注意事项
变压器的卸装和运输，由起重工负责指挥，电工配合，措施得当，应保证人身和变压器的安全。
变压器就位时人力应足够，指挥应统一，以防倾倒伤人；狭窄处应防止挤伤。
对重心偏在一侧的变压器，在安装固定好以前，应有防止倾倒地措施。
安装变压器上设备时应有人扶持。
临时电源布置合理可靠，电动工具的电源线必须绝缘良好。
变压器在送电试运前应达到下列条件：
变压器及其设备接地系统完善，并接地良好可靠。
各项电气检查与试验均完毕并经验收合格，再行清扫，设备封闭完善。
各设备名称编号应明显正确，并备有各种作业、送电警告指示牌、遮栏，同时备有防火器具。
变压器间照明系统完善、通讯设备完善。
严格执行工作票制度。
编写试运行技术安全措施，并进行详细交底，对试运人须经系统培训合格后，才能上岗操作运行。
6.8安全风险分析
干式变压器热时间常数的计算和试验方法 ０概述 变压器短时过负荷（以下简称过载）运行是一种发热的过渡过程。过载某一时刻的绕组温升可按下式计算： θ＝θ■＋（θ■－θ■）（１－ｅ■）（1） 式中t——过载时间，min； θ——过载时间为t所对应的绕组平均温升，K； θ■——t=0时绕组平均温升，即正常运行时绕组初始温升，K； θ■——过载稳定后绕组的平均温升，K，与变压器过载倍数有关； τ——在过载状态下的热时间常数，min。 干式变压器和油浸变压器不同的是没有油，因此在讨论干式变压器短时过负荷能力时仅需考虑干式变压器高、低压绕组的短时过负荷能力。由（1）可知，绕组短时过负荷能力的大小取决于绕组的热时间常数，而热时间常数和绕组的热容量、损耗水平以及额定温升等因素密切相关。 １热时间常数的计算 干式变压器的热时间常数（理想值）是指干式变压器在恒定负债条件下，温升达到变化值的63.2%所需经历的时间，也等于变压器从稳定温升状态下断开负载，在自然冷却状况下，温升下降63.2%所需的时间，对于干式变压器，其高低压相互独立，故计算时需分别处理。 根据IEEE C57.96-1999（R2005）IEEE Guide for Loading Dry-Type Distribution and Power Transformer中A.8.3提供的公式： τ■＝■（2） 式中：τ■——额定负载下的热时间常数，min； C——比热容，W·min/K； Δθ■——额定负载下的稳定温升，K； θ■——铁心引起的温升对线圈的影响，对于内线圈，取20K，外线圈，取0K; Ｐ■——线圈的负载损耗，W。 对于比热容C的计算，通常采用以下公式： Ｃ＝Ｃ■*m■+C■*m■（3） 式中：Ｃ■——导体的比热值，Cu取6.42（W·min）/（kg·K），Al取14.65（W·min）/（kg·K）； m■——导体质量，单位kg； C■——绝缘材料的比热，对于树脂取24.5（W·min）/（kg·K）； m■——绝缘材料质量，单位kg。 需要注意的是，在式（3）中的树脂比热值取24.5（W·min）/（kg·K）与IEEE C57.96-1999（R2005）IEEE Guide for Loading Dry-Type Distribution and Power Transformer中选用的6.35（W·min）/（kg·K）是有很大区别的，这是因为，在美国，应用最广泛的干式变压器主要还是敞开式的，而不是环氧浇注式的，其绝缘材料和组成也不一样。根据相关参考资料，环氧树脂的比热约2000J/kg·K=33.3（W·min）/（kg·K）,环氧浇注干式变压器绕组中的主要填充材料为玻璃纤维的比热约为800J/kg·K=13.3（W·min）/（kg·K）,绕组中树脂质量与玻璃纤维质量的
10kV干式电力变压器 目录 1 总则 2 使用环境条件 3 技术参数和要求 4 试验 5 供货范围 6 技术资料和图纸交付进度 7 运输要求 8 技术服务
1．总则 1.1本规范书适用于10kV干式电力变压器，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。 1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。 1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下。本技术规范出版时，所示版本均为有效。所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。有矛盾时，按现行的技术要求较高的标准执行。 GB6450－86 干式电力变压器 GB/T10228-1997 干式电力变压器技术参数和要求 JB/T10088-1999 6～220kV级变压器声级 2.使用环境条件 2.1 海拔高度：不超过1000 m 2.2最大风速：35m/s（离地10m处10分钟内的最大平均值） 2.3最大月平均相对湿度: （20℃） 90% 2.4最大日平均相对湿度: （20℃） 95% 2.5最高环境温度：＋40℃ 2.6最低环境温度：—15℃ 2.7最高日平均气温: ＋30℃ 2.8耐地震能力：8度。 地面水平加速度： 0.25g; 地面垂直加速度：0.123g;
干式变压器试验指导 Document number：PBGCG-0857-BTDO-0089-PTT1998
[键入公司名称] 变压器实验指导丛书 [键入文档副标题]
目录 1、编制说明------------------------------------------3 2、变压器试验项目的性质和程序------------------------3 、变压器测量和联结组别标号检定--------------------4 、绕组电阻测定规程--------------------------------4 、绝缘例行试验------------------------------------6 、外施耐压试验------------------------------------7 、短路阻抗和负载损耗测量规程----------------------8 、空载试验和空载损耗测量规程----------------------10 、感应耐压试验------------------------------------12 、局部放电测量规程--------------------------------13 、声级测量规程------------------------------------13 、变压器零序阻抗测定规程-------------------------14 、雷电冲击试验-----------------------------------16 、温升试验---------------------------------------19 3、附录----------------------------------------------20
六、变压器维护 1、一般在干燥清洁的场所，每年或更长时间进行一次检查；在其他场合（灰尘较多的场合），每三到六个月进行一次检查。 2、检查时，如发现较多的灰尘集聚，则必须清除，以保证空气流通和防止绝缘击穿，特别要注意清洁变压器的绝缘子、下垫块凸台处，并使用干燥的压缩空气吹净灰尘。如变压器带温控及风冷系统，可设置其每天自动吹一次（10-30分钟），以清除灰尘。 3、检查各紧固件是否有松动，导电零件有无生锈、腐蚀痕迹，还需要观察绝缘表面有无爬电、碳化痕迹。 第二节干变试验 一、试验目的 为确保干式变压器的顺利生产，确保试验数据的准确无误，考核该产品结构采取的工艺、材料和操作技术、制造质量是否能满足标准要求，通过对试验数据的分析，为改进结构、提高产品质量性能提供依据。 二、适用范围 适用于干式电力变压器。 三、试验内容 1、试验现场环境条件 1.1、试验区的环境温度为10～40℃，相对湿度小于85%。 1.2、试品的位置离周围物体应有足够的距离，不得有影响测量结果的物品在试验场地。 1.3、设备的布置应避开高电场、强磁场或足以影响仪表读数的振动源，以保证测量精度。 2、试验依据标准 GB1094.11—2007 《电力变压器第11部分：干式变压器》 GB/T10228-2008《干式电力变压器技术参数和要求》 GB7354-2003《局部放电测量》 JB/T501-2006《电力变压器试验导则》 四、直流电阻试验 1、试验目的：
直流电阻测量时检查线圈内部导线、引线与线圈焊接质量，线圈所用导线的规格是否符合设计要求，以及分节开关、套管等载流部分的接触是否良好，三相电阻是否平衡，并为变压器的出厂报告提供最终数据。 2、测量方法： 采用直流电阻测试仪进行测量。试验前按照仪器接线端子接线，将两根测量线中的电流、电压线分别接入对应端子，然后将两根线对应接到变压器测量端,根据实际测试绕组所有分接的电阻。测量时环境温度应变化不大，直流电阻随温度变化每升高10度，电阻值升高1.3倍。 3、试验标准： 试验标准：电阻三相不平衡率允许误差符合国标GB1094.1-1996及技术协议的规定。 容量在1600KVA及以下变压器三相测得值最大差值相间应小于平均值的4%，线间应小于2%，2000KVA及以上的变压器相间应小于平均值的2%、线间应小于1%，验收试验与出厂值相比较（同一温度下）相应变化不应大于2%。 根据GB10228-2008《干式电力变压器技术参数和要求》5.3中：对于2500KVA及以下的配电变压器，其绕组直流电阻不平衡率：相为不大于4%，线为不大于2%；对于630KVA及以上的电力变压器，其绕组直流电阻不平衡率：相（有中性点引出时）为不大于2%，线（无中性点引出时）为不大于2%。如果由于线材及引线结构等原因而使绕组直流电阻不平衡率超过上述值时，除应在例行试验记录中记录实测值外，尚应写明引起这一偏差的原因。使用单位应与同温度下的例行试验实测值进行比较，其偏差应不大于2%。 五、电压比及联结组标号测定 1、试验目的： 电压比试验是验证各相应接头电压比与铭牌相比不应有明显差别且符合规律，接线组别与设计要求、铭牌上标记与外壳上符号相符。 2、测量方法： 试验前按照仪器接线端子指示接线，仪器高压侧接线柱上的黄、绿、红三根线分别接至变压器高压侧A、B、C上，低压侧接线柱上的黄、绿、红三根线分别接至被测变压器低压侧a、b、c上。试验设备应安全接地。接好220V电源线，闭合仪器电源开关，选择接线组别，
. 10KV/0.4KV干式变压器 技术规范书 2016年10月12日
1．范围 1.1总则 1.l.1本规范书适用于低压干式变压器的设计、结构、性能、安装和试验等方面的技术要求。 1.1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本规范书的优质产品。若供方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。 1.1.3如供方没有以书面形式对本规范书的条文提出异议，那么需方就可以认为供方提供的产品完全满足本规范书的要求。 1.1.4本规范书为订货合同的附件，与合同正文具有同等法律效力。 1.1.5本规范书未尽事宜，双方协商解决。 1.2供方的工作范围 1.2.1 供方至少必须按下列项目提供干式变压器、附属设备和服务。 （1）设计 （2）制造 （3）装配 （4）工厂清洗和涂层 （5）材料试验 （6）设计试验 （7）生产试验 （8）包装 （9）检验 （10）运输及现场交货 （11）现场服务 2．技术标准 2.1变压器引用下列标准
《高压输变电设备的绝缘配合和高压试验技术》GB311．1-6-83 《干式电力变压器》GB6450-86 《三相树脂绝缘干式电力变压器技术条件》ZBK41003-88 《外壳防护等级》GB4208 《电力变压器》GB1094．1-5-85 2.2.如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方应提供技术先进和更可靠的设计或材料。 2.3.若指定的标准、法规或本规范书之间发生任何明显差异时，供方必须以书面的形式向需方提出这些差异的解决办法。 3．技术规范和性能参数 3..1使用环境要求： 极端最高温度：40.7℃ 极端最低温度：-20℃ 最热月平均气温：31.6℃ 最冷月平均气温：4.2℃ 年平均温度日较差：10.6℃ 年平均温度日较差：27.9℃ 年平均大气压：1011.0hPa 年平均风速：2.2m/s 最大瞬时风速：21.1m/s 一般风力：2级 3.2 技术规范 （1）额定容量： SC(B)10-1000/10kV 1000kVA 1台 （2）额定电压：10±2×2.5%/0.4kV （3）相数：三相 （4）频率：50HZ
干式变压器的原理与维修 1、干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等的小容量变压器。在电力系统中，一般汽机变、锅炉变、除灰变、除尘变、脱硫变等都是干式变，变比为6000V/400V，用于带额定电压380V的负载。 2、干式变压器用横流式冷却风机是一种进、出风口均无导叶、专用于干式变压器冷却的横流式风机。其主要部件有：专用的单相或三相小功率感应异步电动机、横流式叶轮、机壳、导风装置。 3、干式变压器的温度控制系统 干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的，今对TTC-300系列温控系统作一简介。 (1)风机自动控制：通过预埋在低压绕组最热处的Pt100热敏测温电阻测取温度信号。变压器负荷增大，运行温度上升，当绕组温度达110℃时，系统自动启动风机冷却;当绕组温度低至90℃时，系统自动停止风机。 (2)超温报警、跳闸：通过预埋在低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。当变压器绕组温度继续升高，若达到155℃时，系统输出超温报警信号;若温度继续上升达170℃，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。 (3)温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值，直接显示各相绕组温度(三相巡检及最大值显示，并可记录历史最高温度)，可将最高温度以4～20mA模拟量输出，若需传输至远方(距离可达1200m)计算机，可加配计算机接口，1只变送器，最多可同时
厂用干式变压器技术规范书 项目名称： 需方： 设计单位: 年月日
一. 总则 1.1 本设备的技术规范书适用于建设项目干式变压器及变压器功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。 1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。本设备技术规范书所使用的标准，如遇与卖主所执行的标准不一致时，按较高标准执行。 1.4 本设备技术规范书经招、投双方确认后，成为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5 本设备技术规范书未尽事宜，由买卖双方协商确定。 二.气象条件 安装地点：海拔≤1000米，其他见供货材料表。 安装场所：户内 三．招标供货范围 数量和型号见各项目材料表 本招标项目中所含货物包括以下设备和附件： ● 干式变压器本体(线圈为铜箔绕制) ● 带导轨或小车的底座 ● 罩壳 ● 强迫空气冷却机 ● 感温元件、温控设备 ●温度显示保护装置
技术参数 名称参数备注 型号SCB11-1600KVA/6/0.4KV Ud=6% D,Yn11 见项目材料表 额定容量1600KVA 见项目材料表相数：三相 额定电压： 6.3/0.4KV见项目材料表联结组别：D，yn11 短路阻抗：6% 绝缘等级：F级 冷却方式：强迫空气冷却AN(F) 外壳防护等级：IP20 铝合金外壳 进出线方式:高压母排上进线 低压母排侧出见安装平面图 分接范围： 6.3±2*2.5% 标准：GB1094.1～2-1996； B/T10228-2015 IEC60076-11-2016 数量台 本次招标所含货物的设计、制造、安装指导，对全部货物进行详细描述的，若有需另行定购的货品，请卖方在投标文件中明确列出。 卖方应确保供货完整，保证设备安装质量、运行要求为原则。招标书技术要求中涉及的设备也作为本范围的补充。若在安装、调试、运行中发现缺项，由卖方负责并承担相关责任。 四．投标要求 1．投标说明 本设备采用邀请招标的方式，邀请国内合格的有信誉的投标制造厂提供设备，并对所提供设备的加工质量、技术性能指标、设备的完整性、交货期、设备的安装调试指导负责，负责干式变压器及其相关附件的设计、制造。对提供的设备、部件的安装、调试、培训及售后服务全程负责。所供设备应按照产业的发展和采用优质
干式变压器温度控制器功能及原理 ※主要技术指标 ※ 使用环境： 110VDC,1 工作电源：220V A C ±20% /50Hz ±4% .220VDC 2 功耗：6W 2 环境条件：温度-25 ℃+65 ℃相对湿度≤93%RH 测温： 测温范围：-20 ℃250 ℃ 1 3 路Pt100 测温。> 2 精度: ±1%FS 控制参数设置： 1 风机控制、超温警告、高温跳闸的温度设置范围：-20 250 ℃ 2 回差：0 20 ℃ 3 跳闸延时时间设置范围：0~30 秒 控制和信号输出： 1 风机控制：有源触点输出（常开）5A /220V A C 可直接驱动单相风机 2 超温警告：无源触点输出（常开）5A /250V A C 10A /28VDC 3 高温跳闸：无源触点输出（常开）5A /250V A C 10A /28VDC 4 故障报警：无源触点输出（常开）5A 250V A C 10A /28VDC 通讯口： RS485 通讯口 绝缘耐压： 耐高压：50HZ 2000V 历时1min 无击穿或飞弧现象 绝缘电阻：≥500M Ω 机械特性： 体积：宽高深＝160 80 120 mm3 重量：0.6Kg
1. 功能介绍 可同时监测干变3 相温度、控制风机。该产品是专为干式变压器安全运行设计的新一代控制器。> 并具有温度超限警告、高温跳闸、传感器异常和风机断线报警等功能，该仪表具有完善的温度监控、参数设置保管等功能。可以更好地保证无人值守供电系统安全、高效运行。 该仪表设计新颖、结构紧凑牢固、显示醒目直观。本产品具有环境适应性强、精度高、体积小、寿命长、装置方便、易使用等特点。 ①对三相绕组温度的巡回显示或最高温度相绕组的跟踪显示（可随意切换）巡回显示时间每相显示约6 秒。 当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，②冷却风机的自动控制：自动工作状态。风机启动时风机指示灯亮。当三相线包绕组中每相温度均小于设定的风机关闭温度值时风机自动关闭 ③还可手动启控风机 ④超温警告和高温跳闸信号的显示、输出 延时120 秒以上时间，⑤控制参数现场设置：可设置风机启控点和回差、超温警告动作点和回差、高温跳闸动作点和延时、485 通讯口地址和波特率等参数。设置操作结束后。温控器将自动返回巡回工作状态 输出故障报警信号，⑥传感器异常故障时（短路、断路）相应故障指示灯亮。同时风机启动 断线报警指示灯亮，⑦风机控制回路失电或断线时。输出故障报警信号 可保存停电前的全部监测参数以备查询。⑧黑匣子功能。> 实现变压器温度的远方监控⑨通讯功能。> 2. 工作原理 该监控器有3 种工作状态：设置、手动和自动。 可以修改设置风机启控点、回差等等控制参数值。设置好的参数停电后也不会丢失。设置状态。> 可以人工启控风机。手动状态。> 通过温度传感器对干变温度自动进行采样，自动状态。检测所得温度既用于显示又用于控制。显示方式又分为巡回显示和最大值显示两种方式。巡回显示方式时，分时显示A B C 三相温度，最大值显示方式时，显示A B C 三相中的最大温度值。装置同时监控采集到温度值，与设定的参数值比较，当温度高于风机启控点设定值时，控制电路启动，风机运转，冷却降温，直至温度低于风机关闭值（启控点与回差的差值）时，才停止风机。如温度还在升，当升到设定的超温警告温度点时，启动超温警告信号，直至温度低于返回值（动作点与回差的差值）时，才解除警告信号。当被控制的温度不能得到有效的控制而继续升高达到高温跳闸动作点时，延时后启动高温跳闸信号，为了防止设备的毁坏还可以通过跳闸的功能来停止设备继续运行。 3. 应用 可以实时监控干变温度，应用本监控器。自动控制干变冷却风机，保证干变的平安运行。 ①当地 当有故障、超温警告或高温跳闸信号时，可自动控制风机启停。可以从监控器的前面板实时监视变压器的温度、监视风机和感温探头是否正常。得到及时提醒。各控制参数值可现场
干式变压器直流电阻的测量方法 测量直流电阻是变压器试验中的一个重要项目。通过测量，可以检查出设备的导电回路有无接触不良、焊接不良、线圈故障及接线错误等缺陷。在中、小型变压器的实际测量中，大多采用直流电桥法，当被试线圈的电阻值在1欧以上的一般用单臂电桥测量，1欧以下的则用双臂电桥测量。在使用双臂电桥接线时，电桥的电位桩头要靠近被测电阻，电流桩头要接在电位桩头的上面。测量前，应先估计被测线圈的电阻值，将电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值＝倍率数×测量臂电阻值。测量完毕，先开放检流计按钮，再放开电源. 测量中的注意事项 1）要严格遵守电气安全规程和设备预防性试验规程 2）在线圈温度稳定的情况下进行测量，要求变压器油箱上、下部的温度之差不超过5℃；最好是在冷状态下进行； 3）由于变压器线圈存有电感，测量时的充电电流不太稳定，一定要在电流稳定后再计数，必要时需采取缩短充电时间的措施； 4）尽量减少试验回路中的导线接触电阻，运行中的变压器分接头常受油膜等污物的影响使其接触不良，一般需切换数次后再测量，以免造成判别错误。测量结果分析 根据规范要求，三相变压器应测出线间电阻，有中性点引出的变压器，要测出相电阻；带有分接头的线圈，在大修和交接试验时，要测出所有分接头位置的线圈电阻，在小修和预试时，只需测出使用位置上的线圈电阻。由于变压器制造质量、运行单位维修水平、试验人员使用的仪器精度及测量接线方式的不同，测出的三相电阻值也不相同，通常引入如下误差公式进行判别 △R％＝［（Rmax－Rmin）/RP］×100％ RP＝（Rab+Rbc+Rac）／3 式中△R％――――误差百分数 Rmax――――实测中的最大值（Ω） Rmin――――实测中的最小值（Ω） RP――――三相中实测的平均值（Ω） 规范要求，1600KVA以上的变压器，各相线圈的直流电阻值相互间的差别不应大于三相平均值的2％，1600KVA以下的变压器，各相线圈的直流电阻值相互间的差别不应大于三相平均值的4％，线间差别不应大于三相平均值的2％；本次测量值与上次测量值相比较，其变化也不应大于上次测量值的2％。 有关换算 在进行比较分析时，一定要在相同温度下进行，如果温度不同，则要按下式换算至20℃时的电阻值 R20℃＝RtK，K＝（T＋20）/（T＋t） 式中R20℃――――20℃时的直流电阻值（Ω） Rt—————t℃时的直流电阻值（Ω） T――――常数（铜导线为234.5，铝导线为225）
山海关造船重工有限责任公司用干式变压器技术协议 秦皇岛龙鼎电气有限公司 秦皇岛龙鼎电气有限公司 2009年3月14日
1.总则 1.1本技术协议适用于山海关造船重工有限责任公司用干式变压器订货。本技术协议提出干式变压器技术指标、性能、结构等方面的技术要求及供货范围。 1.2对卖方的资格要求 1.2.1卖方必须具备相应的ISO━9000系列质量体系认证证书。 1.2.2卖方的产品必须是被国家经贸委列入“全国城乡电网建设与改造所需主要设备及生产企业推荐目录”。 1.2.3投标人注册资金不少于1500万元人民币。 1.2.4卖方应严格响应本技术协议的要求。如有异议应列出差异表。若卖方没有以书面形式对技术协议的条文提出异议，则意味着卖方提供的产品完全满足本技术协议的要求。 1.3卖方所执行的标准如与本协议所引用的标准相矛盾时，应按高的标准执行。 1.4本技术协议经双方共同签署后做为订货合同的附件，与订货合同正文具有同等法律效力。 2. 运行环境 2.1安装地点：户内 2.2海拔高度： 1000m 2.3环境气温： 最高气温 +40℃
最高日平均气温 +30℃ 最高年平均气温 +20℃ 最低气温 -30℃ 2.4环境湿度：日平均相对湿度：不大于95% 2.5月平均相对湿度：不大于90% 2.6地震：地震烈度8度 2.7周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染 3. 执行标准 有关的电气设备应遵循但不限于以下规范及标准 GB500-53-94 10kV及以下变电所设计规范 GB50052-95 供配电系统设计规范 GB50150-91 电气装置安装工程、安装设备交接试验规程GB/T4109-1999 高压套管技术条件 GB/T16927.1-2-1997 高电压试验技术 GB311.1-1997 高压输送电设备的绝缘配合 GB11022-89 高压开关设备通用技术条件 GB763-90 交流高压电器在长期工作时的发热 GB3906-91-35kV 交流金属封闭式高压开关设备 GBJ149-1990 母线装置 GB6450-86 干式电力变压器 GB/T10228-1997 干式电力变压器技术参数和要求 IEC726-11 干式电力变压器
干式变压器安装调试 一、干式变压器安装方案 1 干式变压器型钢基础的安装 （1）型钢金属构架的几何尺寸、符合设计基础配置图的要求与规定，如设计对型钢构架高出地面无要求，施工时将其顶部高出地面100mm。 （2）型钢基础构架与接地扁钢连接不少于二端点，在基础型钢架构的两端，用不小于40X4mm的扁钢相焊接，焊接扁钢时，焊缝长度为扁钢宽度的二倍，焊接三个棱边，焊完后去除氧化皮，焊缝均匀牢靠，焊接处做防腐处理后再刷两遍灰面漆。 2 干式变压器二次搬运 （1）二次运输为将干式变压器由设备库运到干式变压器的安装地点，搬运过程中注意交通路线情况。到地点后做好现场保护工作。 （2）干式变压器吊装时，索具必须检查合格，运输路径道路平整良好。根据干式变压器自身重量及吊装高度，决定采用何种搬运工具进行装卸。 3 干式变压器本体安装 （1）干式变压器安装可根据现场实际情况进行，如干式变压器室在首层则可直接吊装进室内；如在地下室，可采用预留孔吊装干式变压器或预留通道运至室内就位到基础上。 （2）干式变压器就位时，按设计要求的方位和距墙不小于800mm，距门不小于1000mm，并适当考虑推进方向，开关操作方向留有1200mm以上的净距。 （3）装有滚轮的干式变压器，滚轮转动灵活，干式变压器就位后，将滚轮用能拆卸的制动装置固定。或者将滚轮拆下保存好。 4 干式变压器附件安装 （1）干式变压器一次原件按产品说明书位置安装，二次仪表装在便于观测的干式变压器护网栏上。软管不得有压扁或死弯，富余部分盘圈并固定在温度计附近。 （2）干式变压器的电阻温度计，一次元件预装在干式变压器内，二次仪表安装在值班室或操作台上。温度补偿导线符合仪表要求，并加以适当的温度补偿电阻，校验调试合格后方可使用。
干式变压器检修方案 电仪车间 2013年5月16日
审批：审核：编写：
目录 一、编制目的 二、检修变压器概况 三、变压器检修步骤 四、检修部署 五、安全防护措施 六、危险源辨识
一、编制目的 检查并及时处理供配电设备隐患，满足设备在良好的条件下运行，确保设备性能，保证安全运行。 二、检修配电柜概况 因变压器的特殊性在正常生产时无法对其进行维护，存在积尘较多螺丝松动的情况。为了保证配电柜设备长期运行，要对在运行配电柜进行计划检修，为了做好本次检修工作，保证检修质量，实现开车一次成功，特编制本方案。 此次变压器检修内容； a.清扫变压器外箱内外灰尘、污垢等； b.检查变压器外箱； c.检查瓷瓶及接线板等电气连接部分； d.消除运行记录缺陷，更换易损件； e.检查接地装置； f.测量绕组的绝缘电阻、吸收比； g.测量高、低压绕组的直流电阻；(有条件做无条件可不做) h.冷却系统及其测量装置（PT—100）二次回路检查实验； i.检查铁芯及其夹紧件，检查铁芯接地情况； j.检查变压器线圈及其夹紧装置、垫块、引线、接线板、各部分螺栓等；
k.检修分接开关（连片），检查分接头对应电压比； l.外箱防腐； m.完善编号和标志。 三、变压器检修步骤 1）根据以上内容备置检修所需的材料、工具和专用试验设备； 2）开具检修工作票，电气作业票； 3）按照检修内容展开工序； 1.检修前必须经得厂部调度或工段的批准。 2.检修前办理好停送电手续并通知其他车间及调度停电的时间和范围。 3.解体(解体前要对变压器进行放电并悬挂接地线) a.按厂家安装使用说明书，打开箱后门，拆除高压进线电缆，拆除低 压母排（电缆）及封闭罩；拆除温控装置（PT—100）及二次线。视不同防护等级的外箱拆卸活动门盖，拆除地脚螺栓，分开拆卸箱壁； b.拆卸外箱其他部件，便于各部分检修。 4. 检查 a.检查铁芯、绕组、引线、套管及外箱等是否清洁，有无损失和局部 过热痕迹和变形，焊接处有否开裂； b.检查套管无破裂和爬电痕迹，固定是否牢固； c.检查线圈绝缘的颜色是否正常，有无损失破裂；
10KV/0.4KV干式变压器 技术规书 2016 年10 月12 EJ 1.1总则 1.1.1本规书适用于低压干式变压器的设计、结构.性能、安装和试验等方面的技术要求。 1.1.2本规书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规的条文，供方应保证提供符合国家或国际标准和本规书的优质产品。若供方所使用的标准与本规书所使用的标准不一致时.
按较爲标准执行。 1.1.3如供方没有以书面形式对本规书的条文提出异议，那么需方就可以认为供方提供的产品完全满足本规书的要求。 1?1.4本规书为订货合同的附件，与合同正文具有同等法律效力。 1.1.5本规书未尽爭宜，双方协商解决。 1.2供方的工作围 1.2.1供方至少必须按下列项目提供干式变压器、附属设备和服务。 (1) 设计 (2) 制造 (3) 裟配 (4) 工厂淸洗和涂层 (5) 材料试验 (6) 设计试验 (7) 生产试验 (8) 包装 (9) 检验 (10) 运输及现场交货 (11) 现场服务 2. 技术标准 2.1变压器引用下列标准 《高压输变电设备的绝缘配合和商压试验技术》GB311?1 -6-83 《干式电力变压器》GB6450-86 《三相树脂绝缘干式电力变压器技术条件》ZBK41003-88 《外壳防护等级》GB4208 《电力变压器》GB1094. 1-5-85 2. 2?如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方应提供技术先进和更可靠的设计或材料。 2. 3?若指定的标准、法规或本规书之间发生任何明显差异时，供方必须以书面的形式向需方提出这些差异的解决办法。 3. 技术规和性能参数 3. .1使用环境要求： 极端最高溫度:40. rc 极端最低温度：-20°C 最热月平均气溫:31.6°C
干式变压器有哪些常规检测项目与试验方法 干式变压器有哪些常规检测项目与试验方法 1.绕组直流电阻测量 1.1 此项目周期不得超过3年，在大修前后、无载分接开关变换分接位置后或必要时进行。 1.2 可用红外线测温仪测量变压器温度，待器身温度接近大气温度时(相差不超出±5℃)，可进行此项试验工作。 1.3 拆除变压器高、低压侧连接排线。 1.4 采用双臂电桥或变压器直阻电阻测试仪器进行测量。接线时注意夹线钳的电压端与电流端的位置，避免不必要的测量误差。 1.5 分别测量高压侧各绕组直流电阻，测量时，应先按下电桥的B键，充电约1分钟后，再进行细致的测量。 1.6 高压侧直阻测量完毕后，应进行温度换算，1600kVA以上变压器，其线间电阻值差别一般不大于三相平均值的1%，1600kVA及以下变压器，其线间电阻值差别一般不大于三相平均值的2%，与以前相同部位测得值比较，其变化不大于2%。 1.7 分别测量低压侧各绕组的直流电阻，因低压侧直阻很小，除了要将电桥的灵敏度旋至大值外，还要将电桥引线的电压引线尽量夹在低压侧引出铜排的根部，以便准确地测量。 1.8 低压侧各相电阻测量完毕后，应进行温度换算，1600kVA以上变压器，其相间电阻值差别一般不大于三相平均值的2%，1600kVA及以下变压器，其相间电阻值差别一般不大于三相平均值的4%，与以前相同部位测得值比较，其变化不大于2%。 1.9 若直流电阻出现超标情况，应汇同检修专业人员查明原因。 2.绕组绝缘电阻、吸收比测量 2.1 此项目周期不得超过3年，在大修前后、必要时进行。 2.2 继续保持变压器高、低压侧绕组及中性点成拆开状态，并将低压绕组及中性点短路接地，将高压侧线圈短路。 2.3 采用2500V绝缘电阻测试仪测量高压绕组对低压绕组及地的绝缘电阻和吸收比。 2.4 测量完毕，先将绝缘电阻测试仪的L端引线脱开，再停止绝缘电阻测试仪，并对变压器的高压绕组对地进行充分放电。 2.5 将高压绕组短路接地，低压绕组短路，采用2500V绝缘电阻测试仪测量低压绕组对高压绕组及地的绝缘电阻和吸收比。
2×15MW燃气发电 项目干式变压器设备订货 技 术 协 议
一、总则 依据双方意向, 发电项目2×15MW煤气发电项目干式变压器设备及附属设备订货事宜, 经买卖双方友好协商, 买受方同意出卖方承担该整套设备的制造供货、运输、卸货、指导安装调试及技术服务和培训事项。除合同有关条款外, 经双方授权代表进一步协商及明确, 对设备技术方面确定如下协议: 1) .本技术协议适用于发电工程2×15MW煤气发电项目干式变压器设备及附属设备。对设备的功能、设计、结构、性能、安装和试验等方面提出技术要求。 2) 买受方在本技术协议提出了最低限度的技术要求, 并未规定所有的技术要求和适用的标准, 出卖方将提供满足本技术协议和标准要求的高质量产品及其服务。对国家有关安全、环保等强制性标准, 均满足其要求。 3) ．出卖方将执行本技术协议所列标准及相应的国家和行业相关技术要求和适用的标准。有矛盾时, 按较高标准执行。 4) ．合同签定后按本技术协议的要求, 出卖方将提出设备的设计、制造、检验/试验、装配、安装、调试、试运、试验、运行和维护等标准清单给买受方, 由买受方确认。二.气象、地质条件 河北省唐山迁安市
三、依据的主要标准 ( 1) GB1094.11- 《电力变压器第11部分干式变压器》 ( 2) IEC726-82《干式电力变压器》 ( 3) DIN42523《浇注树脂干式变压器》》 ( 4) GB311.1~6-97《高压输变电设备的绝缘配合》 ( 5) GB1094-96《电力变压器》 ( 6) GB/T1094.10- 《电力变压器第10部分声级测定》 ( 7) GB4208《外壳防护等级( IP代码) 》 ( 8) JB/T10088-1999《6~220kV级变压器声级》 ( 9) GB/T10228-1997 《干式电力变压器技术参数和要求》 (10)GB7354 《局部放电测试》 四、技术参数( 型号SCB10) 具体容量和参数待设计院正式出图为依据, 电抗器台数及数量待设计院正式出图为依据4.1
修改页
目录 1.施工概况 (4) 2. 目的 ................................................................. 错误！未定义书签。 3.适用范围 ..................................................... 错误！未定义书签。 4.依据的图纸、文件、标准 (4) 5.作业准备和条件要求 (4) 5.1.试验人员准备 (6) 5.2.试验工器具准备 (6) 5.3.试验条件及要求 (6) 6.作业程序内容 (6) 6.1.变压器一般电气检查 (6) 6.2.绝缘电阻测试 (6) 6.3.直流电阻测试 (7) 6.4.变压比及接线组别测试 (8) 6.5.交流耐压试验 (9) 7.主要工作接口 (10) 8.安健环措施及特殊要求 (10) 9.记录 (11) 8.附录 (11)
干式变压器电气试验 1. 施工概况 阳江核电厂3、4号机组常规岛及BOP安装工程中的低压电网由若干6.6kV/380V 变压器提供电源,每台变压器都通过电缆与一个配有熔断器的6.6kV 接触器连接。全部配电变压器均为干式结构且有外壳防护,额定容量分别为630kVA、800kVA和1000kVA。 另外一些辅助低压配电盘柜(照明、检修)采用380V/380V隔离干式电力变压器与低压电网相连接。 2. 目的 干式变压器电气试验工作程序是为了保证阳江核电厂3、4号机组常规岛及BOP 安装工程中的所有干式变压器交接试验工作的顺利进行：检测变压器在运输和安装后，变压器的技术特性和绝缘特性是否能满足电气设备交接试验规程的标准，以及设计和厂家的技术要求；确保变压器能安全、可靠地投入运行。 3. 适用范围 本工作程序适用于阳江核电厂3、4号机组常规岛及BOP安装工程中所有干式变压器的调试工作。 4. 依据的图纸、文件、标准 GB50150－2006《电气装置安装工程电气设备交接试验标准》； GNECPY00025《阳江核电厂3、4号机组常规岛建安及BOP安装工程合同》； 其他相关设计图纸和厂家资料。 5. 作业准备和条件要求 5.1. 试验人员准备 电气试验工程师1名，电气试验班长1名，电气试验工2名，所有人员需经过培训授权，取得相应岗位资格。 电气试验人员均应取得国家电监会颁发试验证及进网许可证。 5.2. 试验工器具准备
干式电力变压器调试方案 1 概述 1.1 根据《火电工程启动调试工作规定》为明确整个试验项目及过程编制本 方案，本方案主要阐述了干式电力变压器调试的工作内容、试验项目、工作分工、执行标准以及试验过程中应注意的安全事项。 1.2 通过对魏桥创业集团滨州热电厂二期工程干式电力变压器进行试验，检 查设备结构性能是否符合标准要求，保证设备安全可靠投入运行。 2 试验依据 2.1 GB50150—91《电气装置安装工程电气设备交接试验标准》 2.2 GB311.2-83～GB311.6-83《高电压试验技术》 2.3 《火电工程调整试运质量检验及评定标准》 2.4 黑龙江省火电一公司企业标准《质量手册》 2.5 黑龙江省火电一公司企业标准《职业安全健康和环境管理手册》 2.6 《安全法》 2.7 《电力建设安全工作规程》 2.8 制造厂出厂试验报告及其它技术资料 2.9 施工设计图纸 3 人员资格要求和职责分工 3.1 试验负责人：取得助理工程师及以上的职称，具有五年以上的试验工作 经验，工作负责，身体健康。
3.2 试验工作人员：经安全规程考试合格的专业人员，熟悉试验工作，熟练 掌握各种试验仪器的正确使用方法。 3.3试验负责人负责试验与质量检查，对试验的技术和试验设备及试品的安全 负责。 3.4试验负责人在试验全过程中，对公司企业标准《质量手册》和《职业安全 健康和环境管理手册》及《安全法》和《电力建设安全工作规程》的具体运行和全面执行负责。 3.5试验工作人员对使用仪器、设备的完好状态负责，对原始记录负责，保证 原始记录的全面性和有效性。 4 试验准备工作和应具备的条件 4.1变压器安装结束，杂物清理完毕。并经检验合格。 4.2变压器绕组引出线与其它电气设备无任何连接，并有足够的空间距离。 4.3 安装于变压器出线端的过电压吸收器必须拆除。 4.4 中性点已引出的三相变压器，应将中性点引出线与外界的连接断开。4.5 绝缘试验应在良好天气条件下进行，被试品温度及环境温度不宜低于 5℃，空气相对湿度不宜高于80%。 4.6 试验仪器、设备应完好，满足试验要求。 4.7 试验场地应有良好的照明。 4.8 试验电源安全可靠 4.9 进行试验接线，将试验仪器、设备和放电棒用金属裸线可靠接地，工作 接地的接地线截面积不小于4mm2。
第1章 变压器的基本知识和结构 1.1变压器的基本原理和分类 一、变压器的基本工作原理 变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。 变压器工作原理图 当原边绕组接到交流电源时，绕组中便有交流电流流过，并在铁心中产生与外加电压频率相同的磁通，这个交变磁通同时交链着原边绕组和副边绕组。原、副绕组的感应分别表示为 dt d N e Φ-=1 1 dt d N e Φ-=2 2 则 k N N e e u u ==≈2 12121 变比k ：表示原、副绕组的匝数比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。 改变变压器的变比，就能改变输出电压。但应注意,变压器不能改变电能的频率。 二、电力变压器的分类 变压器的种类很多，可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。 按用途分类：升压变压器、降压变压器； 按相数分类：单相变压器和三相变压器；
按线圈数分类：双绕组变压器、三绕组变压器和自耦变压器； 按铁心结构分类：心式变压器和壳式变压器； 按调压方式分类：无载（无励磁）调压变压器、有载调压变压器； 按冷却介质和冷却方式分类：油浸式变压器和干式变压器等； 按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。 三相油浸式电力变压器的外形,见图1，铁心和绕组是变压器的主要部件，称为器身见图2，器身放在油箱内部。 1.2电力变压器的结构 一、铁心 1.铁心的材料 采用高磁导率的铁磁材料—0.35～0.5mm厚的硅钢片叠成。 为了提高磁路的导磁性能，减小铁心中的磁滞、涡流损耗。变压器用的硅钢片其含硅量比较高。硅钢片的两面均涂以绝缘漆，这样可使叠装在一起的硅钢片相互之间绝缘。

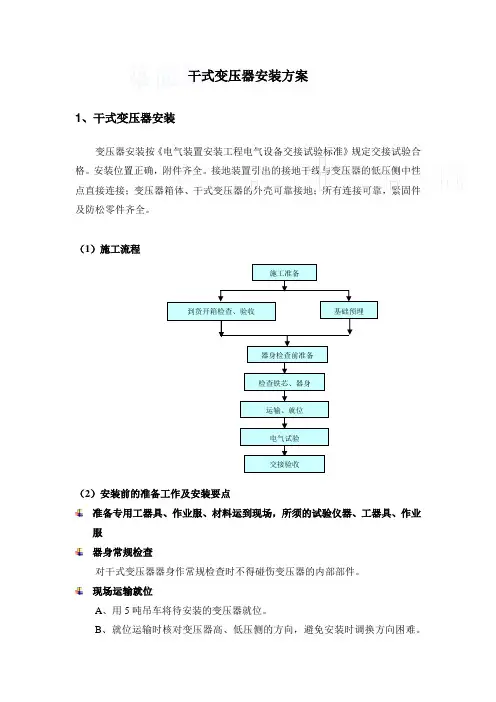

干式变压器安装施工方案 1、干式变压器安装 变压器安装按《电气装置安装工程电气设备交接试验标准》规定交接试验合格。安装位置正确，附件齐全。接地装置引出的接地干线与变压器的低压侧中性点直接连接；变压器箱体、干式变压器的外壳可靠接地；所有连接可靠，紧固件及防松零件齐全。 （1）施工流程 （2）安装前的准备工作及安装要点 准备专用工器具、作业服、材料运到现场，所须的试验仪器、工器具、作业服 器身常规检查 对干式变压器器身作常规检查时不得碰伤变压器的内部部件。 现场运输就位 A、用5吨吊车将待安装的变压器就位。 B、就位运输时核对变压器高、低压侧的方向，避免安装时调换方向困难。 C、待安装的变压器就位后，将其永久接地点与地可靠联接。并测试其接地点接地电阻值小于4Ω。 （3）变压器的装卸及运输
