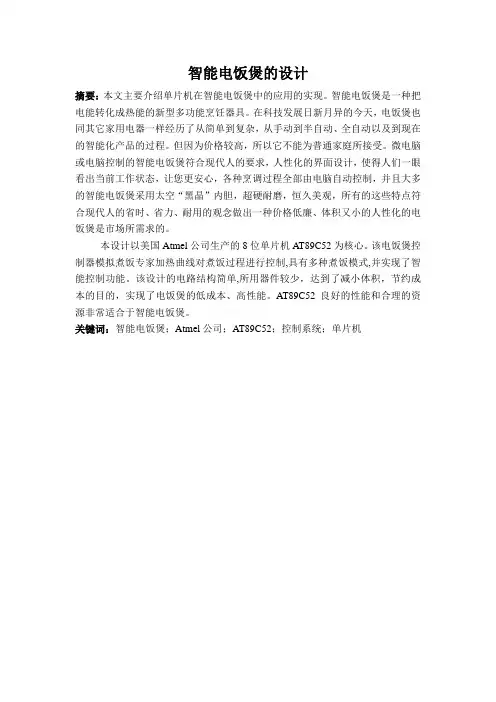

智能电饭煲的设计
摘要：本文主要介绍单片机在智能电饭煲中的应用的实现。智能电饭煲是一种把电能转化成热能的新型多功能烹饪器具。在科技发展日新月异的今天，电饭煲也同其它家用电器一样经历了从简单到复杂，从手动到半自动、全自动以及到现在的智能化产品的过程。但因为价格较高，所以它不能为普通家庭所接受。微电脑或电脑控制的智能电饭煲符合现代人的要求，人性化的界面设计，使得人们一眼看出当前工作状态，让您更安心，各种烹调过程全部由电脑自动控制，并且大多的智能电饭煲采用太空“黑晶”内胆，超硬耐磨，恒久美观，所有的这些特点符合现代人的省时、省力、耐用的观念做出一种价格低廉、体积又小的人性化的电饭煲是市场所需求的。
本设计以美国Atmel公司生产的8位单片机AT89C52为核心。该电饭煲控制器模拟煮饭专家加热曲线对煮饭过程进行控制,具有多种煮饭模式,并实现了智能控制功能。该设计的电路结构简单,所用器件较少，达到了减小体积，节约成本的目的，实现了电饭煲的低成本、高性能。AT89C52良好的性能和合理的资源非常适合于智能电饭煲。
关键词：智能电饭煲；Atmel公司；AT89C52；控制系统；单片机
Design of intelligent electric rice cooker Abstract:This paper mainly introduces the application of microcomputer in the realization of intelligent electric cooker. electric cooker is a kind of energy into heat of new-type multi-functional cooking utensils. In technology development fast-changing today, electric cooker are with other household electrical appliances as experienced from simple to complex, from manual to automatic and semi-automatic, until now the process of the intelligent product. But because the price is higher, so it cannot be accepted for ordinary families. Microcomputer or computer control conforms to modern people's requirement of intelligent electric cooker, human interface design, make people see the current work of the state, make you more secure, various cooking process by all the computer automatic control, and most intelligent electric cooker using space "black crystal" bladder, superhard wear-resisting, enduring beautiful, all of these features conforms to modern people's save time, energy, and durable idea made a low price, volume and small humanized electric cooker is market demand.
The design of sunplus technology company in the 8-bit microcontroller AT89C52 as the core. The electric cooker controller simulation curve of cook cooks experts heating process control, has a variety of cooking mode, and realized the intelligent control function. The design of the circuit structure is simple, USES the device less, reached &reduce volume and cost objective, realized the low-cost, high-performance electric. AT89C52 good performance and reasonable resources is very suitable for intelligent electric cooker.
Key words: I ntelligent electric cooker；Atmel company；AT89C52; control system；MCU
一绪论
1.1 智能电饭煲的研究背景
科技的革新、时代的进步和经济的飞速发展使得人们的生活水平不断提高，人们对日常生活中所使用的各种类型产品的要求也逐渐升高，特别是对那些与日常生活密切相关的蒸煮类电子产品——因为人们每天的起居饮食都离不开这类产品。电饭煲以其方便快捷逐渐成为了人们日常生活必不可少的产品,这类电子产品须同时具有特定的使用功能及相应的审美形式,即具有物质功能和文化功能双重属性。
而在当代激烈竞争的市场上，产品日新月异。为了提高企业的经济效益，就必须依据市场的变化情况,大力改善产品设计工作，迅速提高产品设计水平。为此，则需要根据用户的需要，在产品设计过程中进行技术经济分析，确定最适宜的产品功能,合理的技术参数，选择适当的结构和材料，降低产品的成本,使产品达到物美价廉。进行产品设计技术经济分析，实际上就是要对产品设计中如何达到技术上先进、经济上又合理的设计分析方法进行分析与讨论.总之，产品设计技术经济分析是集市场、顾客、技术、经济、创新等重要因素为一体的综合集成的系统方法[1]。只有在产品设计中多角度全方位地考虑各种因素，才有助于产品的设计开发更加科学、合理，从而提高新产品设计开发的成功率,降低风险,进而增强企业的市场竞争力。
随着以计算机技术为核心的信息技术，特别是数字化技术、多媒体技术和网络技术的高速发展，智能家电产业正在迅速崛起。世界著名的电脑和家电企业如IBM、夏普、微软、英特尔、松卜、NEC、东芝等都大力研发自己的智能家电产品，我国的许多公司如联想、长虹、海信、TCL、海尔等也都投入到智能家电的开发工作。作为传统家电代表，电饭煲也已融入到系统化的信息家电系统中，它的功能已不再只是单纯的煮饭，功能齐全、操作简便、人性化的界面，烹调过程自动化，甚至是网络控制的信息化电饭煲已成为现代人的新需求。伴随着生活水平的提高，电饭煲的智能化和网络化将成为一种趋势，机械电饭煲必将退出市场历史舞台。
以人为本，是设计中的永恒主题。人与产品的多重关系决定产品必将服务于人，而人必将为产品的设计明确方向和意图。简洁、实用、安全、绿色、科技感强的清洁工具近几年不断涌现，人们对清洁工具的使用过程、使用效果更为看重。完美产品不需太多烦乱的操作——简约而不简单[5]。
1.2 智能家电概述
所谓智能化家电，是指运用现代最新科技研制研发的新一代具有智能功能的家用电器[6]。它所涉及的高新技术领域十分广泛，其中包括：多媒体技术、数字
技术、模糊控制技术、太阳能技术、专家系统、人工智能、生物技术等。而人工智能的载体通过传统的逻辑电路实现显然是不现实的，而通过嵌入式系统就能轻松实现。嵌入式系统是将计算机硬件和软件结合起来，构成一个专门的计算装置，完成特定的功能和任务。在嵌入式系统中，单片机是最重要也是应用最多的智能核心器件。从结构的角度讲，由于单片机是嵌入家用电器内部并作为核心部件，故智能家用电器的结构体系很明显就是一个嵌入式系统。
嵌入式系统应用到家用电器中，并作为核心控制部件，早已成为了一种历史趋势。早在一九九九年三月，美国微软公司懂事长兼首席执行官比尔．盖茨在深圳发布和演示了该公司为中困市场丌发的产品“维纳斯计划”。“维纳斯计划”向中国的老百姓展示了未来“网络化生活”的美好前景，掀起了中国信息家电产业化的序幕。这也预示着电脑、电信、电器三电一体化所引发的信息电器化革命将为未来几年内世界信息电子和消费电子两大行业最主要的发展方向。近年来，在中国市场上销售的家用电器，应用了嵌入式微控系统的智能产品层出不穷。正是基于这一美好盼前景，本课题将嵌入式微控制系统应用到很常见的小家电—电饭煲之中。
嵌入式系统在小家电上的应用远晚于其在黑色家电及其他大型家电上的应用。日本、台湾等地区对嵌入式小家电的研究及生产要早于其他地区。比较出色的公司主要集中在日本。如日本的三洋、松下、东芝、象印、虎牌、三菱等大型跨国公司，他们的产品遍布世界各地。虽然各个公司的产品各有特色，但是从产品的电器性能来说，都是应用了嵌入式系统，使产品的功能智能化、人性化、小型化、节能化等。
当今社会科技发展迅速，人们生活水平迅速提高，家用电器越来越受到人们的重视，许多家用电器制造商都投入大量的人力、资金进行家电的升级和智能化。
目前，在智能家电研究方面已取得很大的进展，出现了一些功能各异、形式多样的智能家电。例如具有智能功能的洗衣机，这种洗衣机运用模糊控制技术，使洗衣机能够自动完成从注水、加洗涤剂、洗涤、烘干、关机等过程，即将要洗的衣服放入洗衣机内后不用管理便可自动操作运行。多媒体技术给智能家电提供越来越齐全的功能，现在的很多家电都有了声音、视频功能，能非常好的完成与用户的交互。智能家电的智能功能还表现在家电具有自动识别和调节功能。例如智能空调，它通过众多的传感器及控制系统，根据室内温度自动调节使之始终保持在最佳温度左右。现代人工智能和专家系统在家用电器中的应用也越来越广泛。如在厨房家电中出现了智能微波炉、智能面包机等。运用语音识别技术的声控家电近年来发展也很快，出现了声控电话机和声控电视等。还有智能冰箱，可实现多个温区的精确控温，通过LCD提示工作状态和温度数据，智能提示食品的最
佳存储温度和保存期，并可自由设定存储同期，如食品到期未食用，将进行提示。智能微波炉不但具有语音功能，还可以根据食品上的条形码信息来决定加热食品的时间和烹饪的温度。
现在，欧洲、美国、日本和国内的一些家电公司都已提出了智能家电的解决方案，并已实现成品化，尽管各方提出的方案不同，但都本着标准化、开放性、面向未来的宗旨，体现以人为本的设计思路，让消费者全方位的感受数字生活。
1. 3 智能电饭煲的发展现状
电饭煲的基本功能就是煮饭、煮粥和煲汤，如何将米煮成香喷喷的米饭是电饭煲需要解决的主要问题。随着计算机技术不断地向非计算机领域的渗透，嵌入式系统已经渗透到我们生活的方方面面，并已应用到工业、交通、通讯、医疗以及家电等领域当中。嵌入式家用电器不仅仪实现了产品的原始属性，更融入了我们人类的智慧结晶，使产品更智能化、系统化、人性化。嵌入式系统在电饭煲中的应用——智能电饭煲具有煮饭、蒸煮、煲粥、煲汤以及烤蛋糕等功能，并在此基础上衍生出相应更细化、人性化的功能。
现在，欧洲、美国、同本和国内的一些家电公司都已提出了智能家电的解决方案，并已实现成品化，尽管各方提出的方案不同，但都本着标准化、开放性、面向未来的宗旨，体现以人为本的设计思路，让消费者全方位的感受数字生活。目前，我国电饭煲行业也已进入了由“机械电饭煲”向“智能电饭煲”升级的关键时期。
而这种趋势的原因是：普通的机械电饭煲的缺点：
1、机械电饭煲的功能太少，不能实现消费者除了煮饭外的其他生活必须的功能。例如做寿司、蛋糕、煮婴儿杂粮饭等等
2、机械电饭煲在煮饭的过程中，米在蒸煮过程中不能充分吸水，内部干涩，热量无法渗透，米饭煮出来就容易出现夹生的现象，影响了口感和营养。
3、普通的机械电饭煲也缺乏预约定时功能，已经越来越无法满足现代快节奏生活的需要。
4、普通的机械电饭煲使用底盘加热在煮熟饭后易产生冷凝水，保温过程会出现冷凝水滴落泡白米饭现象。
而智能电饭煲在这方面解决了传统电饭煲的大部分遗留问题，所以说未来是智能电饭煲的时代。
目前，在智能家电研究方面已取得很大的进展，出现了一些功能各异、形式多样的智能家电。例如具有智能功能的洗衣机，这种洗衣机运用模糊控制技术，使洗衣机能够自动完成从注水、加洗涤剂、沈涤、烘干、关机等过程，即将要洗
的衣服放入洗衣机内后不用管理便可自动操作运行。多媒体技术给智能家咆提供越来越齐全的功能，现在的很多家电都有了声音、视频功能，能非常好的完成与用户的交互。智能家电的智能功能还表现在家电具有自动识别和调节功能。例如智能空调，它通过众多的传感器及控制系统，根据室内温度自动调节使之始终保持在最佳温度左右。现代人工智能和专家系统在家用电器中的应用也越来越广泛。如在厨房家电中出现了智能微波炉、智能面包机等。运用语音识别技术的声控家电近年来发展也很快，出现了声控电话机和声控电视等。还有智能冰箱，可实现多个温区的精确控温，通过LCD提示工作状态和温度数据，智能提示食品的最佳存储温度和保存期，并可自由设定存储同期，如食品到期未食用，将进行提示。智能微波炉不但具有语音功能，还可以根据食品上的条形码信息来决定加热食品的时间和烹饪的温度。
在智能家电的研究方面，日本走在世界的前面。资料统计表明，目前日本家用电器的单片机使用率在85%--94%之间，其中使用模糊控制的家电产品约占50%。日本甚至在几乎所有的模糊控制应用领域都在世界上领先。日本在九十年代初期就有模糊家电问世，而那时我国的模糊家电尚未起步。现在，在家电控制器中应用模糊控制在我国受到普遍重视。由于我国家电行业的飞速发展，模糊家电在我国大有可为。
目前看来，模糊家电的发展有三大发展动向:
1、进一步扩大传感器的组合利用多个传感器的功能组合可以不断改进家电的控制技术，而对多个量采样后再进行综合判断正是模糊家电之所长。
2、与AI(人工智能)和神经网络技术相结合如前所述，与AI(人工智能)和神经网络技术相结合将进一步提高模糊家电的智能化水平。
3、模糊家电网络化随着网络经济的逐步发展，未来的家用电器必将改变目前这种单机运作的模式，而具有与Internet网通信的能力。家用电器走网络化的道路，这也是当今家电产业发展的趋势之一。
电饭煲的功能现在已经开发到了一个比较成熟的阶段，已经出现了各种各样的智能电饭煲，电饭煲也进如了自动化，智能化，美观化，营养化及环保化的发展趋势。而随之功能的逐渐完善，智能电饭煲的价格要比普通电饭煲高出几倍，在中国，大多数人喜欢在新的一年各厂家的各种促销之际更换电器，价格过高的智能电饭煲大多数家庭没有适用，所以如何开发出一款物美价廉的智能电饭煲，便是占据市场的一个新的契机。
1. 4 本文研究的具体内容
本文以智能电饭煲为研究对象,研究了智能电饭煲的控制策略,同时利用PROTUES进行了一系列的仿真研究及探讨。
我的工作主要体现在以下几个方面：
【1】借鉴他人研究的智能电饭煲的工作原理以及设计要求，对控制流程进行了初步的分析和研究，确定了智能电饭煲控制系统的设计方案。
【2】对控制系统的硬件和软件进行了深入的分析和研究，设计了智能电饭煲控制系统的主电路和控制电路。
【3】根据智能电饭煲控制原理建立了基于PROTUES软件的智能电饭煲控制的仿真模型图，得到仿真结果，并分析仿真结果，通过仿真结果来分析控制理论，总结和分析控制中的一些问题。
2 硬件电路设计
2.1 复位电路设计
2.1.1复位电路的作用
在上电或复位过程中，控制CPU的复位状态：这段时间内让CPU保持复位状态，而不是一上电或刚复位完毕就工作，防止CPU发出错误的指令、执行错误操作，也可以提高电磁兼容性能。恥諤銪灭萦欢煬鞏鹜錦。
无论用户使用哪种类型的单片机，总要涉及到单片机复位电路的设计。而单片机复位电路设计的好坏，直接影响到整个系统工作的可靠性。许多用户在设计完单片机系统,并在实验室调试成功后,在现场却出现了“死机”、“程序走飞”等现象，这主要是单片机的复位电路设计不可靠引起的。鯊腎鑰诎褳鉀沩懼統庫。
2.1.2基本的复位方式
单片机在启动时都需要复位，以使CPU及系统各部件处于确定的初始状态，并从初态开始工作。89系列单片机的复位信号是从RST引脚输入到芯片内的施密特触发器中的。当系统处于正常工作状态时，且振荡器稳定后，如果RST引脚上有一个高电平并维持2个机器周期(24个振荡周期)以上，则CPU就可以响应并将系统复位。单片机系统的复位方式有：手动按钮复位和上电复位硕癘鄴颃诌攆檸攜驤蔹。
（1）手动按钮复位
手动按钮复位需要人为在复位输入端RST上加入高电平（图2-1）。一般采用的办法是在RST端和正电源Vcc之间接一个按钮。当人为按下按钮时，则Vcc 的+5V电平就会直接加到RST端。手动按钮复位的电路如所示。由于人的动作再快也会使按钮保持接通达数十毫秒，所以，完全能够满足复位的时间要求。阌擻輳嬪諫迁择楨秘騖。
图2-1 手动复位按钮
（2）上电复位
AT89C52的上电复位电路如图2-2所示，只要在RST复位输入引脚上接一
电容至Vcc端，下接一个电阻到地即可。对于CMOS型单片机，由于在RST端内部有一个下拉电阻，故可将外部电阻去掉，而将外接电容减至1μF。上电复位的工作过程是在加电时，复位电路通过电容加给RST端一个短暂的高电平信号，此高电平信号随着Vcc对电容的充电过程而逐渐回落，即RST端的高电平持续
时间取决于电容的充电时间。为了保证系统能够可靠地复位，RST端的高电平信号必须维持足够长的时间。上电时，Vcc的上升时间约为10ms，而振荡器的起
振时间取决于振荡频率，如晶振频率为10MHz，起振时间为1ms；晶振频率为
1MHz，起振时间则为10ms。在图2的复位电路中，当Vcc掉电时，必然会使RST端电压迅速下降到0V以下，但是，由于内部电路的限制作用，这个负电压将不会对器件产生损害。另外，在复位期间，端口引脚处于随机状态，复位后，系统将端口置为全“1”态。如果系统在上电时得不到有效的复位，则程序计数器PC将得不到一个合适的初值，因此，CPU可能会从一个未被定义的位置开始执行程序。氬嚕躑竄贸恳彈瀘颔澩。
单片机晶振是单片机内部电路产生单片机所需的时钟频率的部件，单片机晶振提供的时钟频率越高，那么单片机运行速度就越快，单片接的一切指令的执行都是建立在单片机晶振提供的时钟频率。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率
的方法保持同步。晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十。高级的精度更高。有些晶振还可以由外加电压在一定范围内调整频率，称为压控振荡器（VCO）。晶振有一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。
系统振荡可以采用外部RC振荡方式，在OSC与VSS之间需要接一个外部电阻，这是一种低成本的方案，但是，振荡频率会随着VDD、温度和芯片自身参数的漂移而产生误差。而在实际编程过程中，两个定时计数器都会使用，其中TMRO必须选择系统时钟作为振荡源，同时编程过程中采用一定的循环指令作为短时问的准确定时也是十分方便的，所以要求系统的振荡频率要非常准确，如图2-4为晶振电路。
HALT模式会停止系统振荡器，但是32768Hz的晶体振荡在HALT模式下仍会继续作用，可以选择32768Hz的晶体振荡做为内部计数器的时钟源如RTC、时基、WDT等，这样当单片机进入HALT省电模式时，使一个内部计数器产生周期性中断而刷新LCD显示，从而实现HALT状态的时钟显示。所以，振荡电路采用4MHz的石英振荡器作为系统振荡，采用32768晶体振荡器作为RTC振荡，如图2．4所示。
2.3 按键扫描电路设计
电饭煲里面的单片机需要时时刻刻扫描是否有相应的功能按键按下，当检测到某个功能按键按下时就必须执行这个功能，所以电饭煲功能按键的扫描非常重
要，如图2-5所示的按键图。
图2-5 功能按键扫描电路
2.3.1 按键抖动问题
机械式按键再按下或释放时，由于机械弹性作用的影响，通常伴随有一定时间的触点机械抖动，然后其触点才稳定下来。其抖动过程如图2-6所示，抖动时间的长短与开关的机械特性有关，一般为5~10 ms ，如图2-6所示的按键操作和抖动。
功能键
按键输入
）（ a
松开键按键抖动
）（ b 图2-6 按键操作和抖动
在触点抖动期间检测按键的通与断状态，可能导致判断出错，即按键一次按下或释放被错误地认为是多次操作，这种情况是不允许出现的。为了克服按键触点机械抖动所致的检测误判，必须采取去抖动措施。这一点可从硬件、软件两方面予以考虑。在键数较少时，可采用硬件去抖，而当键数较多时，采用软件去抖。
在硬件上可采用在键输出端加R-S 触发器(双稳态触发器)或单稳态触发器构成去抖动电路。图2-7是一种由R-S 触发器构成的去抖动电路，当触发器一旦翻转，触点抖动不会对其产生任何影响。
双稳态消抖电路
(a)单稳态消抖电路
(b)消除消抖电路 (C)
图 2-7 硬件消抖电路
软件上采取的措施是：在检测到有按键按下时，执行一个10 ms 左右（具体时间应视所使用的按键进行调整）的延时程序后，再确认该键电平是否仍保持闭合状态电平，若仍保持闭合状态电平，则确认该键处于闭合状态。同理，在检测到该键释放后，也应采用相同的步骤进行确认，从而可消除抖动的影响。2.3.2按键分类 及扫描方式
（1）独立式按键
单片机控制系统中，往往只需要几个功能键，此时，可采用独立式按键结构。 独立式按键是直接用I/O 口线构成的单个按键电路，其特点是每个按键单独
占用一根I/O口线，每个按键的工作不会影响其它I/O口线的状态。独立式按键电路配置灵活，软件结构简单，但每个按键必须占用一根I/O口线，因此，在按键较多时，I/O口线浪费较大，不宜采用。
（2）矩阵式键盘
矩阵式按键：I/O端线分为行线和列线，按键跨接在行线和列线上，按键按下时，行线与列线发生短路。特点：①占用I/O端线较少；②软件结构复杂。适用于按键较多的场合。
（3）键盘扫描控制方式
A、程序控制扫描方式。键处理程序固定在主程序的某个程序段。特点：对CPU工作影响小，但应考虑键盘处理程序的运行间隔周期不能太长，否则会影响对键输入响应的及时性。
B、定时控制扫描方式。利用定时/计数器每隔一段时间产生定时中断，CPU 响应中断后对键盘进行扫描。特点：与程序控制扫描方式的区别是，在扫描间隔时间内，前者用CPU工作程序填充，后者用定时/计数器定时控制。定时控制扫描方式也应考虑定时时间不能太长，否则会影响对键输入响应的及时性。
C、中断控制方式
中断控制方式是利用外部中断源，响应键输入信号。特点：克服了前两种控制方式可能产生的空扫描和不能及时响应键输入的缺点，既能及时处理键输入，又能提高CPU运行效率，但要占用一个宝贵的中断资源。
2.3.3按键及其接口电路
（1）独立式接口，按键直接与I/O口连接
图2-8 独立式按键接口
（2）矩阵式按键接口
行线列线
图2-9 矩阵式按键电路 矩阵式键盘中，行、列线分别连接到按键开关的两端，行线通过上拉电阻接到＋5V 上。当无键按下时，行线处于高电平状态；当有键按下时，行、列线将导通，此时，行线电平将由与此行线相连的列线电平决定。这是识别按键是否按下的关键。然而，矩阵键盘中的行线、列线和多个键相连，各按键按下与否均影响该键所在行线和列线的电平，各按键间将相互影响，因此，必须将行线、列线信号配合起来作适当处理，才能确定闭合键的位置。识别按键的方法很多，其中，最常见的方法是扫描法。下面以图2-9中8号键的识别为例来说明扫描法识别按键的过程。按键按下时，与此键相连的行线与列线导通，行线在无键按下时处在高电平。显然，如果让所有的列线也处在高电平，那么，按键按下与否不会引起行线电平的变化，因此，必须使所有列线处在低电平。只有这样，当有键按下时，该键所在的行电平才会由高电平变为低电平。CPU 根据行电平的变化，便能判定相应的行有键按下。8号键按下时，第2行一定为低电平。然而，第2行为低电平时，因为9、10、11号键按下，同样会使第2行为低电平。为进一步确定具体键，不能使所有列线在同一时刻都处在低电平，可在某一时刻只让一条列线处于低电平，其余列线均处于高电平，另一时刻，让下一列处在低电平，依此循环，这种依次轮流每次选通一列的工作方式称为键盘扫描。采用键盘扫描后，再来观察8号键
按下时的工作过程，当第0列处于低电平时，第2行处于低电平，而第1、2、3列处于低电平时，第2行却处在高电平，由此可判定按下的键应是第2行与第0列的交叉点，即8号键。
2.4 蜂鸣器设计
除了要求蜂鸣器发出各种按键的提示声音之外，还要在炊煮结束时“奏出”出悦耳的爵乐提示使用者。由于单片机I/O资源有限，一般选用一个I/O口驱动蜂鸣器发生声音，驱动电路如图2-10所示。
图2-10 蜂鸣器驱动电路
2.5 单片机稳压电源设计
电饭煲由农村用电220V/50Hz单相交流电供电，智能电饭煲是一种以单片机为核心处理器件的电饭煲，为了使智能控制系统能够正常工作，需要为单片机提供稳定的直流电压5V，因此在市电供电的情况下如何设计一个5V的直流稳压电源至关重要。接下来，本文将具体设计5V直流稳压电源的电路。根据设计指标要求，该稳压电源由变压器、整流电路、滤波电路、稳压电路等组成，其原理方框如下图2-11所示。
图2-11 稳压电源设计方案
降压变压器：变压器的功能是将220V的交流电变换成整流电路所需要的低压交流电。
整流电路：整流电路是利用二极管的单向导电特性，将变压器的次级电压变换成单向直流。
滤波电路：滤波电路的作用是平波，将波动直流变换成比较平滑的直流。
稳压电路：滤波电路的输出电压还是有一定的波动，对要求较高的电子设备，还要稳压电路，通过稳压电路的输出电压几乎就是恒定电压。
三软件设计
3.1 AT89C52介绍
针对电饭煲等小家电，目前集成了A/D转换、LCD驱动、外部中断、多定时计数器、多I/O口并且驱动能力强的单片机已经很普遍，同时不同ROM容量且彼此兼容的同一品牌的系列单片机更是极大方便了开发调试，本毕业设计采用的是AT89C52单片机作为电饭煲的中央控制系统处理器。
3.1.1 单片机的特性
AT89C52是美国Atmel公司生产的低电压、高性能CMOS 8位单片机，片内含8KB的可反复檫写的程序存储器和12KB的随机存取数据存储器（RAM），器件采用Atmel公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内配置通用8位中央处理器（CPU）和Flash存储单元，功能强大的AT89C52单片机可灵活应用于各种控制领域。AT89C52单片机属于AT89C51单片机的增强型，与Intel公司的80C52在引脚排列、硬件组成、工作特点和指令系统等方面兼容。其主要工作特性是：
1、片内程序存储器内含8KB的Flash程序存储器，可擦写寿命为1000次；
2、片内数据存储器内含256字节的RAM；
3、具有32根可编程I/O口线；
4、具有3个可编程定时器；
5、中断系统是具有8个中断源、6个中断矢量、2个级优先权的中断结构；
6、串行口是具有一个全双工的可编程串行通信口；
7、具有一个数据指针DPTR；
8、低功耗工作模式有空闲模式和掉电模式；
9、具有可编程的3级程序锁定位；
10、AT89C52工作电源电压为5（1+0.2）V，且典型值为5V；
11、AT89C52最高工作频率为24MHz。
单片机正常工作时，都需要有一个时钟电路和一个复位电路。本设计中选择了内部时钟方式和按键电平复位电路，来构成单片机的最小电路。A T89C52是
一种低功耗、高性能CMOS8位微控制器，具有8K 在系统可编程Flash存储器。使用Atmel公司高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。片上Flash允许程序存储器在系统可编程，亦适于常规编程器。在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得AT89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。其主要功能为：
（1）可编程时钟输出：定时器2 可通过编程从P1.0 输出一个占空比为50%的时钟信号，如图8 所示。P1.0 引脚除了是一个标准的I/O 口外，还可以通过编程使其作为定时/计数器2 的外部时钟输入和输出占空比50%的时钟脉冲。当时钟振荡频率为16MHz时，输出时钟频率范围为61Hz—4MHz。当设置定时计数器2 为时钟发生器时，C/T2（T2CON .1）=0，T2OE （T2MOD.1）=1，必须由TR2（T2CON.2）启动或停止定时器。时钟输出频率取决于振荡频率和定时器2 捕获寄存器（RCAP2H，RCAP2L）的重新装载值，公式如下：输出时钟频率=振荡器频率/{4*[65536-(RCP2H,RCP2L)]}在时钟输出方式下，定时器2 的翻转不会产生中断，这个特性与作为波特率发生器使用时相仿。定时器 2 作为波特率发生器使用时，还可作为时钟发生器使用，但需要注意的是波特率和时钟输出频率不能分开确定，这是因为它们同使用RCAP2L和RCAP2L。·UART：AT89C52的UART工作方式与AT89C51工作方式相同。
（2）中断：AT89C52共有6个中断向量：两个外中断（INT0 和INT1），3 个定时器中断（定时器0、1、2）和串行口中断。所有这些中断源如图9 所示这些中断源可通过分别设置专用寄存器IE 的置位或清0来控制每一个中断的允许或禁止。IE也有一个总禁止位EA，它能控制所有中断的允许或禁止。注意表5 中的IE.6为保留位，在AT89C51中IE.5也是保留位。程序员不应将“1”写入这些位，它们是将来AT89系列产品作为扩展用的。定时器2 的中断是由T2CON中的TF2和EXF2逻辑或产生的，当转向中断服务程序时，这些标志位不能被硬件清除，事实上，服务程序需确定是TF2或EXF2产生中断，而由软件清除中断标志位。定时器0和定时器1的标志位TF0和TF1在定时器溢出那个机器周期的S5P2状态置位，而会在下一个机器周期才查询到该中断标志。然而，定时器2 的标志位TF2 在定时器溢出的那个机器周期的S2P2状态置位，并在同一个机器周
期内查询到该标志。时钟振荡器：AT89C52中有一个用于构成内部振荡器的高增益反相放大器，引脚XTAL1和XTAL2分别是该放大器的输入端和输出端。这个放大器与作为反馈元件的片外石英晶体或陶瓷谐振器一起构成自激振荡器。外接石英晶体（或陶瓷谐振器）及电容C1、C2 接在放大器的反馈回路中构成并联振荡电路。对外接电容C1、C2虽然没有十分严格的要求，但电容容量的大小会轻微影响振荡频率的高低、振荡器工作的稳定性、起振的难易程序及温度稳定性，如果使用石英晶体，我们推荐电容使用30pF±10pF，而如使用陶瓷谐振器建议选择40pF±10F。用户也可以采用外部时钟。采用外部时钟的电路如图10 右图所示。这种情况下，外部时钟脉冲接到XTAL1 端，即内部时钟发生器的输入端，XTAL2则悬空。由于外部时钟信号是通过一个2分频触发器后作为内部时钟信号的，所以对外部时钟信号的占空比没有特殊要求，但最小高电平持续时间和最大的低电平持续时间应符合产品技术条件的要求。
（3）空闲节电模式：在空闲工作模式状态,CPU自身处于睡眠状态而所有片内的外设仍保持激活状态，这种方式由软件产生。此时，同时将片内RAM和所有特殊功能寄存器的内容冻结。空闲模式可由任何允许的中断请求或硬件复位终止。由硬件复位终止空闲状态只需两个机器周期有效复位信号，在此状态下，片内硬件禁止访问内部RAM，但可以访问端口引脚，当用复位终止空闲方式时，为避免可能对端口产生意外写入，激活空闲模式的那条指令后一条指令不应是一条对端口或外部存储器的写入指令。
（4）掉电模式：在掉电模式下，振荡器停止工作，进入掉电模式的指令是最后一条被执行的指令，片内RAM 和特殊功能寄存器的内容在终止掉电模式前被冻结。退出掉电模式的唯一方法是硬件复位，复位后将重新定义全部特殊功能寄存器，但不改变RAM中的内容，在Vcc恢复到正常工作电平前，复位应无效，且必须保持一定时间以使振荡器重启动并稳定工作。
（5）程序存储器的加密：AT89C52有3个程序加密位，可对芯片上的3 个加密位LB1、LB2、LB3进行编程（P）或不编程（U）来得到。当加密位LB1被编程时，在复位期间，EA端的逻辑电平被采样并锁存，如果单片机上电后一直没有复位，则锁存起的初始值是一个随机数，且这个随机数会一直保存到真正
智能电饭煲的设计解决方案 智能电饭煲的设计解决方案 1引言目前，市场上的电饭煲大部分采用机械式或者是采用固定功率的方式加热，能源利用率低，功能单一，难以满足人们日益增长的生活需求。因此，开发功能齐全，安全可靠的微电脑 电饭煲是非常用必要的。电饭煲从机械式原理到现在的智能电饭煲智能电饭煲，期间经历了很多 的阶段。电饭煲发挥高新技术上风，以美味炊煮为主导，使产品更加丰富与时尚化，现已形成 微电脑、电脑与机械三大类型、十大不同款式。机械电饭煲固然价格方面体现它的上风之外，其 他方面就很难满足人们对现代生活高品质的需求。微电脑或电脑控制的智能电饭煲符合现代人 的要求，人性化的界面设计，使得人们一眼看出当前工作状态，让您更安心，各种烹调过程全部 由电脑自动控制，并且大多的智能电饭煲采用太空“黑晶”内胆，超硬耐磨，恒 久美观，所有的这些特点符合现代人的省时、省力、耐用的观念。本文主要先容利用SPMC65P2404ASPMC65P2404A芯片来对电饭煲的过程进行控制，SPMC65P2404A是凌阳公司的8位元单片机，最高工作频率为8MHz，工作电压2.5V~5V，有192字节的RAM和4K字节的OTP ROM，有23个可编程IO口，8通道10位A/D转换器，2通道8位定时/计数器，2通道16位定时/计数器，1个12位PWM输出口，有低电压、上电、看门狗、外部 信号、错误地址复位，并且有一个蜂叫器输出口。2总体方案先容利用凌阳8位MCU设计的智 能电饭煲控制系统原理框图，通过按键来选择功能模式、显示电路完成显示当前状态和定时时间； 通过温度传感器来对温度进行采样；通过MCU的控制终极实现对继电器的控制，从而来控制 对加热盘的加热与否，电源部分完成对单片机系统和外围电路提供5V电源，并且对加热盘进 行加热。3系统硬件设计1、由单片机SPMC65P2404A控制的电饭煲的硬件原理图，它包括 按键输进部分，温度检测输进电路，复位和晶振电路，PA6、PA7完成对顶盖和底盘的温度的检 测，PA5完成对继电器的控制，SPMC65P2404A是系统的核心部分。芯片特性简SPMC65P2404A是凌阳公司的8位元单片机，最高工作频率为8MHz，工作电压2.5V~5V，有192字节的RAM和4K字节的OTP ROM，有23个可编程IO口，8通道10位A/D转换 器，2通道8位定时/计数器，2通道16位定时/计数器，1个12位PWM输出口，有低电压、 上电、看门狗、外部信号、错误地址复位，并且有一个蜂叫器输出口……。利用这 些资源，能够实现电饭煲的功能。2、显示电路：显示电路由共阳极数码管和10个LED组成， 通过单片机位选和所送的数据来点亮相应的LED和数码管的显示状态。其电路原理图： 3、电源电路：电源部分为单片机提供+5V的直流稳压源，并且通过降压、整流、滤波之后的+14V电压对继电器进行供电，通过控制三极管射极的导通与否来控制继电器的工作状态。电源电路原理图： 4、温度采集部分电路图：J2和J3是温度传感器的两个接口，其中J2和J3分别是顶盖和底盘温度传感器的接口，单片机检测的信号实际上是与温度传感器分压的电阻的电压值，由于温度传感器的电阻值会随温度的上升而减小，所以分压电阻的电压值间接反映了某一时刻的温度，电路原理图：4系统软件设计4.1主程序流程从样机分析中大致设计整个系统，整个系统输进包括2个温度传感器，5个按键；输出包括2位七段数码管、10个发光二极管、继电器控制信号等。根据控制功能，将程序设计为几个主要的模块，程序主流程见图4-1所示：4.2子程序先容1、诊断子程序诊断程序主要进行温度采集并判定传感器是否良好，主要对2个温度传感器连续检测20次，若测到的数据不在范围内（温度范围：-10℃~160℃），则表明传感器短路或断路错误，数码显示“E”，并禁止按键操纵。2、键盘扫描子程序程序每循环一次扫描一次键盘，假如扫描到有键按下，则暂存键值，假如连续5次扫描到的键值都一样，则以为是稳定的键值。3、系统共有5个按键，在不同的状态下，每个键只要轻按一次就有效系统的五个键接于PA1、PA3、PA2、PA0、PA4，假如按键值有效则返回值的相应位为
华北水利水电学院 North China Institute of Water Conservancy and Hydroelectric Power 毕业设计 题目：基于单片机的电饭煲智能控制系统的设计
华北水利水电学院 毕业设计任务书 题目：基于单片机的电饭煲智能控制系统的设计 专业：电子信息工程 班级学号：200915512 姓名: 李玉平 指导教师：郑辉 设计期限：2011 年2 月21日开始 2011年5 月27日结束 院、系：信息工程学院 2011年2月21 日
一、毕业设计的目的 通过本次设计掌握产品设计的流程，能熟练的使用AT89C51单片机，并根据设计要求选择合适的元器件，充分理解相关软件，对整个产品设计时的调试等必要的环节有更深刻的体会。 本设计通过选认元件、连线焊接、调试检测等过程，培养了搜集资料和调查研究的能力，方案论证选择的能力，理论分析与设计运算的能力，巩固了计算机软硬件和应用系统设计方面的能力。 二、主要设计内容及基本要求 1．本设计包含以下部分：按键电路、上电复位电路、晶振电路、电源电路、显示电路、MCU系统部分、机械控制电路等部分。 2．基本要求： （1）要求定时工作时间和实时时间对比达到长时间精确地定时功能。 （2）要求定时时间和实时时间相同时通过51单片机控制光耦驱动电路来控制电饭煲的工作。 三、重点研究问题 1．单片机的内部结构，显示电路的调试。 2．部分功能电路的软件设计：键盘显示电路、报警电路、工作指示电路。 四、主要技术指标或主要设计参数 根据模块电路，设计出完整的电路原理图，焊接出实物，并对产品进行调试。电源部分为单片机系统提供的电压为5V，为光耦提供的电压为12V。 五、设计成果 拟做出一个基于AT89C51单片机对电饭煲的智能控制系统的设计，设计出整体原理图，并做出实物，同时做出一份符合要求的毕业论文。
摘要 电饭煲，又称作电锅、电饭锅，是大家耳熟能详的家用电器，使用方便，清洁卫生，还具有对食品进行蒸、煮、炖等多种操作功能。常见的电饭锅分为保温自动式、定时保温式以及新型的微电脑控制式三类。普通电饭煲主要由发热盘、限热器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。 本次课程设计，任务是设计一个微机控制电饭煲的系统智能电饭煲主要由电源部分和控制电路组成，电源部分为220V交流电经过变压器和整流桥后变为一定幅值的直流电，再经过稳压芯片LM7805，输出为+5V的直流电，作为单片机控制部分的电源，控制部分的控制方法大致为：用户按下启动键之后，系统设置一定的加热时间，本系统的加热时间是10分钟，当加热时间到达10分钟或当电热盘温度达到预定的警报限制的要求后，由蜂鸣器和二极管组成的报警系统开始报警，一段时间后，如果没有人员切断电流，系统自动将继电器的开关打开，以切断电热盘的电源，关键词：单片机电饭煲定时报警
目录 第一章概述 (3) 1.1 设计任务 (3) 1.2 设计思路 (3) 第二章硬件部分介绍 (5) 2.1 单片机介绍 (5) 2.2 电源电路 (6) 2.3 液晶显示电路 (7) 2.4 温度检测部分 (10) 2.5 光电隔离电路 (12) 2.6 继电器控制电路 (13) 2.7 其他硬件部分介绍 (15) 第三章程序设计 (17) 3.1 LCD显示定时时间程序简介 (17) 3.2 DS18B20程序 (20) 3.3其他程序 (23) 总结 参考文献
第一章概述 1.1 设计任务 微机控制电饭煲系统的设计任务如下： 1.人工操作启动，键盘应设置加热，停止，时间+，时间-选择等 2.加热10分钟，可以用液晶显示屏来显示加热时间。 3.加热完成后报警，通过温度传感器或定时器判断加热是否完成，如果完成，单片机发出信号，控制蜂鸣器响。 4.自动或人工切断电流，一旦加热完成，除了报警之外，还应该在一定时间之后切断加热电流，确保电饭煲设备以及其他事物的安全，避免因为电流引起火灾。 1.2 设计思路 智能电饭煲主要由电源部分和控制电路组成，电源部分由220V交流电经变压器再通过整流桥变为直流电，作为稳压芯片7805的输入，7805的输出为5V的直流电，为单片机系统提供电源，控制部分的控制方法大致为：用户按下启动键之后，系统自动设定加热时间，本系统的加热时间是10分钟，当加热时间到达10分钟或当电热盘温度达到预定的警报限制的要求后，继电器的开关打开，以切断电热盘的电源，同时单片机系统中的蜂鸣器响来达到报警的功能，当下降到一定的温度范围后通电加热，闭合继电器。以使电热盘始终保持在适合的温度范围内。除此之外，对任务书中做出一点改进，即用户可以根据需要自己加时间或者减时间，每按一次改变时间按键，时间减少或增加1分
2019智能家居设计方案书 20**智能家居设计方案书范文1 一、智能家居系统简介： 典众智能家居系统主要采用电力线通信总线技术(荷兰PLC-BUS技术)来实现家居智能化控制，PLC-BUS技术是一种高稳定性及较高价格性能比的双向电力线通信总线技术，它主要利用已有的电力线来实现对灯光、家用电器及办公设备的智能控制。这种电力线通信技术是由位于荷兰阿姆斯特丹市的荷兰ATS电力线通信有限公司(ATS.,CO)研发而成，它们致力于设计、开发和制造先进的电力载波智能家居控制技术，并因此技术的革新被获得多项专利。 ATS.CO公司推出的一整套基于PLC-BUS技术的智能家居控制系统，它重新定义了家庭内部高可靠、低成本智能家居控制的新标准，此项技术拥有超强的系统稳定性和可靠性，为商业住宅提供了更为经济的智能化控制解决方案。而其它的电力线控制技术与PLCBUS技术在系统功能、可靠性和成本上是没办法相比的。PLC-BUS技术的解决方案包括如下领域的应用：灯光控制，电器控制，HVAC控制以及网络与电器设备间的通信。 二、设计理念 当遇到客户需求时，我们就需要给客户做一个满意而且合适的方案，做一个成功的方案要注意两点，首先是满足客户的功能需求，其次是预期客户心理价位的满足。一个成功的方案，不只是做最强大的功能方案，最主要达到合适度，要分析与推断客户的心理价格、生活习惯、家庭成员组成、性格及职业等。我们今天按常规需求来设计一个别墅智能照明和智能电器控制方案。 三、设计案例：别墅智能化设计的具体解决方案
我们已经根据您别墅繁的布局做了一个初步设计方案。整个设计方案基本分 为四部分： 1.智能照明系统 2.环境控制系统 3.安防控制系统 4.中央吸尘系统 针对以上四个系统部分，我们给予简要的功能设计性描述： 1.智能照明系统 1.1调光软启功能 开灯时，灯光缓缓亮起，关灯时，灯光慢慢地变暗，然后熄灭，这个浪漫的 过程即保护了您的眼睛免受光线骤变的刺激，又大大延长了灯具的寿命。灯光的 亮度可以随意调节，即使将灯光亮度调制萤火状态，光线也不会闪烁。灯光的软 启功能可记忆上次灯光亮度级别。 1.2定时功能 可以对别墅室内外的灯光系统进行定时功能。在控制方式上为你节约能源时，还能让您感觉家庭照明系统的人性化。假如你长期出门在外，你可以在晚间设置 好让家中的灯光自动开启和关闭，可以起到警示的作用。 1.3场景功能 各种(组)灯光的变幻组合能在不同的时刻营造出和谐的氛围和浪漫的情调， 通过智能照明系统的布线和设置，能轻松的根据自己的喜好组合不同的场景模式。并能将这些场景实现“一键式”存储和开启。每个灯在不同场景中各自的状态和 亮度均可设置并记忆，使用时只需轻轻一按，复杂的灯光效果即刻呈现。场景功 能中，照明灯光还可以与其它设备(如幕布、窗帘、电视/音响等)配合组合成复杂
多功能智能电饭煲设计 电饭煲又称作电锅、电饭锅。与多年前电饭锅刚刚进入市场相比，结构、功能及控制方式等也发生了变化，由原来的内胆外露的普通型，到现在的豪华型全包式，使用功能由单一的煮饭功能发展到煮粥、煲汤、蒸炖等多功能，控制方式也发生了变化，由简单机械控制发展到微电脑控制、模糊控制等。电饭煲利用电能转变为内能的炊具，使用方便，清洁卫生，还具有对食品进行蒸、煮、炖、煨等多种操作功能。现在已经成为日常家用电器，电饭煲的发明缩减了很多家庭花费在煮饭上的时间。 标签：电饭煲；功能；设计 1绪论 1.1概述 随着我国经济的不断发展，城乡居民生活水平的不断提高，对饮食的要求也越来越高，过去的那种机械式、电子式的电饭煲已不能满足人们的要求，安全、简便、节能、实用已是当代人追求的主旋律，而微电脑电饭煲的问世，不仅能满足人们的要求，而且把电饭煲的各项功能发挥的淋漓尽致。回顾电饭煲在中国的发展历程，虽然只有短短的二十几年，但中国的电饭煲生产行业由弱到强，由强到精，生产规模以年增长率不低于30%的高速度扩大，技术含量也不低于进口产品。 电饭锅主要是用来煮饭的日常厨房电器，电饭锅是无火煮食，相对于明火煮食更加安全。随着电饭锅的功能增多，除了基本的煮饭外，也包括煲粥、炖汤、蒸菜与点心等。电饭锅仍不断发展，更有焗蛋糕的功能，而英国等地的则可以炸薯条。结合这一点，以功能为出发点，设计了一款多功能智能电饭煲，主要特征有不仅能够日常的蒸煮，还可以用作烧烤炉，丰富的人们用餐的多样性，为喜欢吃烧烤的人提供了一个便捷的服务—在家就能吃上美美的烧烤。 1.2设计背景和意义 普通的电饭锅除了日常的蒸煮无法满足人们的需求，有时要进行煎蛋，煲汤之类的活，普通电饭锅根本无法使用，另外普通电饭锅的寿命比较短，一般为2—3年，结合以上这些，觉得设计一款多功能智能电饭煲极为重要。一是可以减少人们换电饭锅的频率，节约资、能源。二是可以满足人们日常生活中的烧、炖、煎、蒸等各种美食制作。 2设计展开 2.1电饭煲现状调查分析
引 言 电饭煲作为传统的厨房家电，发展至今，家家厨房差不多都摆上一个，对于这种持有率极高的产品，厂家的唯一策略就是运用新技术生产新产品，电饭煲技术已经从机械、电子控制、转入微电脑智能化控制阶段，数字技术、电磁技术也将纷纷应用到了电饭煲的更新换代产品中。 而今，智能电饭煲不仅在市场将占据主导地位，而且前景一片光明，因此我们选择智能电饭煲的开发。 1 电饭煲智能控制工作原理 该设计为电饭煲智能控制，其工作原理为以AT89C51为控制核心，带有定时功能的实时时钟为基础，和光耦进行电气隔离来完成单片机对大功率高电压进行控制。 工作原理图如图1： 图1系统工作原理图 2 电源电路硬件构成 该设计电源电路有7805和7812俩个稳压管组成，系统电源如图3所示
图3系统工作电源电路 由该电源电路提供+5V和+12V电压。+5V为单片机，光耦器和74LS245等提供工作电压。交流和直流可直接输入，使用范围广泛。 3 显示电路 数码管显示电路工作原理 1. 7段LED数码显示器俗称“数码管”，其工作原理是将要显示的十进制数码分成7段，每段为一个发光二极管，利用不同发光段组合来显示不同的数字。图4（a）上图所示为数码管的外形结构。
图4 7段显示器LED的外形图及二极管的连接方式 数码管中的7个发光二极管有共阴极和共阳极两种接法,分别如图4(a)、(b)所示，图中的发光二极管a～g用于显示十进制码的10个数字0～9，h用于显示小数点。从图中可以看出，对于共阴极的显示器，某一段接高电平时发光；对于共阳极的显示器，某一段接低电平时发光，使用时每个二极管要串联一个约100Ω的限流电阻。 前已述及，7段数码管是利用不同发光段组合来显示不同的数字。以共阴极显示器为例，若a、b、c、d、g各段接高电平，则对应的各段发光，显示出十进制数字3；若b、c、f、g各段接高电平，则显示十进制数字4。a～g组合成为7位代码，要显示的数字一般首先转换成为7段码，然后驱动7段数码管显示。 LED显示器的特点是：清晰悦目、工作电压低（1.5～3V），BS202每段最大驱动电流约为10mA，体积小、寿命长（大于100KH）、响应速度快（1～100ns）、颜色丰富(有红、绿、黄等色)、工作可靠。 Led工作显示数字码型如图5下表所示： 段 D7 D6 D5 D4 D6 D2 D1 D0 码 位 显 pd g f e d e b a 示 段 字型共阳极段码共阴极段码字型共阳极段码 0 C0H 3FH 9 90H 1 F9H 06H A 88H 2 A4H 5BM B 83H 3 B0H 4FH C C6H
智能电饭煲的设计 摘要：本文主要介绍单片机在智能电饭煲中的应用的实现。智能电饭煲是一种把电能转化成热能的新型多功能烹饪器具。在科技发展日新月异的今天，电饭煲也同其它家用电器一样经历了从简单到复杂，从手动到半自动、全自动以及到现在的智能化产品的过程。但因为价格较高，所以它不能为普通家庭所接受。微电脑或电脑控制的智能电饭煲符合现代人的要求，人性化的界面设计，使得人们一眼看出当前工作状态，让您更安心，各种烹调过程全部由电脑自动控制，并且大多的智能电饭煲采用太空“黑晶”内胆，超硬耐磨，恒久美观，所有的这些特点符合现代人的省时、省力、耐用的观念做出一种价格低廉、体积又小的人性化的电饭煲是市场所需求的。 本设计以美国Atmel公司生产的8位单片机AT89C52为核心。该电饭煲控制器模拟煮饭专家加热曲线对煮饭过程进行控制,具有多种煮饭模式,并实现了智能控制功能。该设计的电路结构简单,所用器件较少，达到了减小体积，节约成本的目的，实现了电饭煲的低成本、高性能。AT89C52良好的性能和合理的资源非常适合于智能电饭煲。 关键词：智能电饭煲；Atmel公司；AT89C52；控制系统；单片机
Design of intelligent electric rice cooker Abstract:This paper mainly introduces the application of microcomputer in the realization of intelligent electric cooker. electric cooker is a kind of energy into heat of new-type multi-functional cooking utensils. In technology development fast-changing today, electric cooker are with other household electrical appliances as experienced from simple to complex, from manual to automatic and semi-automatic, until now the process of the intelligent product. But because the price is higher, so it cannot be accepted for ordinary families. Microcomputer or computer control conforms to modern people's requirement of intelligent electric cooker, human interface design, make people see the current work of the state, make you more secure, various cooking process by all the computer automatic control, and most intelligent electric cooker using space "black crystal" bladder, superhard wear-resisting, enduring beautiful, all of these features conforms to modern people's save time, energy, and durable idea made a low price, volume and small humanized electric cooker is market demand. The design of sunplus technology company in the 8-bit microcontroller AT89C52 as the core. The electric cooker controller simulation curve of cook cooks experts heating process control, has a variety of cooking mode, and realized the intelligent control function. The design of the circuit structure is simple, USES the device less, reached &reduce volume and cost objective, realized the low-cost, high-performance electric. AT89C52 good performance and reasonable resources is very suitable for intelligent electric cooker. Key words: I ntelligent electric cooker；Atmel company；AT89C52; control system；MCU
广州学院 课程设计说明书 智能电饭煲控制系统设计 院（系）机械工程学院 专业机械工程及自动化 班级 学生姓名 指导老师 2012 年1月1日
课程设计任务书 兹发给2009级机械工程及自动化班学生课程设计任务书，内容如下： 1．设计题目：智能电饭煲控制系统设计 2．应完成的项目： （1）智能电饭煲控制系统整体方案设计 （2）智能电饭煲控制系统硬件电路设计 （3）智能电饭煲控制系统软件程序设计 （4）完成电路原理图1张、软件程序清单1份 3．参考资料以及说明： [1]余永权.单片机与家用电器智能化技术[M].北京：电子工业出版社，1995. [2]李士勇.模糊控制·神经控制和智能控制论[M].黑龙江：哈尔滨工业大学出版社，1998 [3]周鲜成.模糊电饭煲的控制原理[J].株洲工学院学报，2000, 14 (6) : 35-37. [4]李宇成，卢俊峰.电饭煲的模糊控制器[J].北方工业大学学报，1998, 10 (3) : 85-90. 4．本设计任务书于2012 年12月24日发出，应于2013年1月4日前完成，然后进行答辩。 指导教师签发2012 年12 月24 日2
课程设计评语： 课程设计总评成绩： 指导教师签字： 年月日1
目录 摘要 (2) 第一章绪论 (1) 1.1背景及发展 (1) 1.2设计任务 ........................................ 错误！未定义书签。第二章智能电饭煲控制系统整体设计方案................. 错误！未定义书签。第三章智能电饭煲控制系统硬件设计.. (3) 3.1单片机的选择 (3) 3.2传感器DS18B20的简介 ............................ 错误！未定义书签。 3.3显示模块的设计 (5) 3.4键盘模块的设计 (6) 3.5火力控制模块 (7) 3.6电源模块设计 (8) 3.7功率调节 (8) 第四章智能电饭煲控制系统软件设计 (10) 4.1主程序设计 (10) 4.2子程序设计 (11) 4.2.1定时功能控制流程 (11) 4.2.2 加热功能控制流程 (13) 结束语 (14) 参考文献 (15) 附录 (16) 附录1：智能电饭煲控制系统电路原理图 (16) 附录2：智能电饭煲控制系统软件源程序清单 (17)
开题报告内容与要求 一、毕业设计（论文）内容及研究意义（价值） 设计内容： 本次毕业设计要求基于单片机智能电饭煲控制系统的设计。本课题要求以单片机为主控制器，以电饭煲为控制对象，通过热敏电阻把温度信号转变成电压信号，再经 A/D 转换把电压信号变成的数字信号，然后由MCU处理进而去控制继电器，达到对发热盘的温度控制工作。本电饭煲采用波浪式起伏加热模式，通过微电脑控制将模糊控制技术应用于电饭煲的开发，本文在借鉴前人的工作基础上，实现一种多功能的模糊电饭煲控制系统，并重点研究了以下内容： （1）实现米量测量； （2）研究电饭煲硬件控制系统，重点研究了低成本优化设计方案； （3）根据多个功能及判米量的方法，设计了相应的软件控制程序； （4）提出一种基于模糊控制电饭煲参数整定的专家系统，以提高电饭煲设计开发效率。 研究意义: 随着我国经济的不断发展，人们生活水平的不断提高，对饮食的要求也越来越高，过去那种机械式、电子式的电饭煲已经不能满足人们的要求啦，安全、简便、节能、实用，多功能化已经是当代人追求的主旋律了，而微电脑电饭煲的问世，不仅满足人们的要求，而且把电饭煲的各项功能发挥的淋漓尽致。本文研究的一种模糊控制的微电脑电饭煲正是满足人们需求的典型代表。基于模糊控制的微电脑电饭煲能够判断出米量的多少，并对不同的米量选择不同的加热方案，并且具有多种烹调功能，因此不但控制效果好，而且高效、节能环保。微电脑电饭煲还可以实现预约、记忆等功能，大大方便了人们的生活。 本文从实际工程出发，对模糊控制的微电脑电饭煲进行了深入研究，主要讨论一种准确的判米量的方法，真正实现了电饭煲的模糊控制，这对电饭煲控制程序的研究将是很有意义的，将使之在高效，节能等方面做的更好。 本次论文设计的技术指标及功能要求： 1.具有16种烹调功能； 2.24小时预约功能；

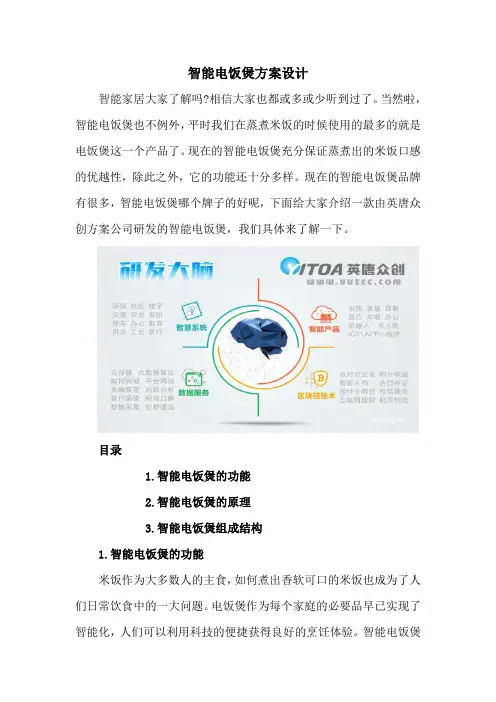

智能电饭煲方案设计 智能家居大家了解吗?相信大家也都或多或少听到过了。当然啦，智能电饭煲也不例外，平时我们在蒸煮米饭的时候使用的最多的就是电饭煲这一个产品了。现在的智能电饭煲充分保证蒸煮出的米饭口感的优越性，除此之外，它的功能还十分多样。现在的智能电饭煲品牌有很多，智能电饭煲哪个牌子的好呢，下面给大家介绍一款由英唐众创方案公司研发的智能电饭煲，我们具体来了解一下。 目录 1.智能电饭煲的功能 2.智能电饭煲的原理 3.智能电饭煲组成结构 1.智能电饭煲的功能 米饭作为大多数人的主食，如何煮出香软可口的米饭也成为了人们日常饮食中的一大问题。电饭煲作为每个家庭的必要品早已实现了智能化，人们可以利用科技的便捷获得良好的烹饪体验。智能电饭煲
