Company Document number:WTUT-WT88Y-W8BBGB-BWYTT-19998

汽轮发电机的构造

这里介绍汽轮发电机的构造,是由蒸汽轮机或燃气轮机推动的发电机。发电机主要由转子与定子组成,由于汽轮机的转速很高,故汽轮发电机的转子是两极的,额定转速每分钟3000转,输出50赫兹的三相交流电。这是转子铁芯构造示意图,在铁芯圆周上开有一些槽,嵌有励磁绕组,在圆周两侧各有一段槽距大的面称为大齿,就是磁极(图1所示)。励磁绕组两端通过集电环(滑环)接到励磁电源,在转子圆周两侧就形成北极与南极,旋转时就产生旋转磁场。

由于转子圆周上没有凸出的磁极(不像原理模型中的转子),称之为隐极式转子。

图2为嵌有励磁绕组的转子模型,为降低发电机的温度,在转子两端还装有风扇。

定子铁芯由导磁良好的硅钢片叠成,在铁芯内圆均匀分布着许多槽(图3所示)。

在槽内嵌放定子的三相绕组。每相绕组由多个线圈组成,按一定规律对称排列。(图4所

示)。

使定子铁芯透明可看清绕组的分布(图4所示)。

转子插在定子内部,定子与转子的相对位置如图5所示。

定子固定在发电机的机座(外壳)内,转子由机座两端的轴承支撑,可在定子内**旋转。集电环在机壳外侧,和碳刷架一同装在隔音罩内。在发电机外壳下方有发电机出线盒,发出的三

相交流电从这里引出(图6所示)

图7是发电机外观图

百万机组定、转子线棒制造工艺(18张图片)

待加工的定子线棒

绑扎

端部制作

冷却水进口

中频焊机,上图中的接头就是用这个焊的

成品

600MW机组转子线棒的通风槽

转子线棒端部通风槽

正在开槽的转子线棒

开槽后的角料

待铣槽的百万转子锻件

铣槽中

铣好的转子转子端部

集电环及风扇

集电环通风孔

成品

附送几张汽轮机转子的照片

KB)

转子端部

集电环及扇叶,右侧的齿轮为测速齿轮

发电机定子铁芯损耗试验方案

发电机定子铁芯损耗试验 施工方案 批准: 初审: 编制: 设备管理部 2015年01月14日

发电机定子铁芯损耗 试验方案 一、施工项目简介 我厂发电机为哈尔滨电机厂生产的QFSN-600-2YHG型汽轮发电机,发电机采用内部氢气循环,定子绕组水内冷,定子铁芯及端部结构件氢气表面冷却,转子绕组氢气内冷的冷却方式。 为了防止运行中因片间短路引起局部过热,甚至威胁到机组的安全运行,必须进行铁芯损耗试验。 二、施工方案 1、施工准备 1.1物资准备 1.2人员准备 哈尔滨电机厂现场服务人员负责密封垫更换工作,设备管理部电气专业人员配合。 1.3机械设备准备 根据现场实际情况,准备扳手、螺丝刀、热成像仪等。 2、施工方案 2.1试验原理 在发电机定子铁芯上缠绕励磁绕组,绕组中通入一定的工频电流,使之在铁芯内部产生接近饱和状态的交变磁通,通常取励磁磁感应强度为1~1.4 T,铁芯在交变磁通中产生涡流和磁滞损耗,铁芯发热,温度很快升高。同时,使铁芯中片间绝缘受损或劣化部分产生较大的局部涡流,温度急剧上升,从而找出过热点。试验中用红外线测温仪测出定子铁芯、上下齿压板及定子机座的温度,计算出温升和温差;用红外线热成像仪扫描查找定子铁芯局部过热点及辅助测温;在铁芯上缠绕测量绕组,测出铁芯中不同时刻的磁感应强度,并根据测得的励磁电流、电压计算出铁芯的有功损耗。把测量、计算结

果与设计要求相比较,来判断定子铁芯的制造、安装整体质量。 2.2试验接线图 W1:励磁绕组 W2:测量绕组 A:测量绕组电流表 W:测量绕组功率表 V2:测量绕组电压表 2.3试验标准 2.3.1《电力设备预防性试验规程》(DL/T 596-1996),励磁磁通密度为1.4T(特斯拉)下持续时间为45min,齿的最高温升不得超过25℃,齿的最大温差不大于15℃,单位铁损不得超过该型号硅钢片的允许值(一般在1T时为2.5W/kg). 2.3.2《电力设备交接和预防性试验规程》(大唐集团公司Q/CDT 107 001-2005),磁密在1T下齿的最高温升不大于25℃,齿的最大温差不大于15℃,单位损耗不大于1.3倍参考值。在磁密为1T下的持续试验时间为90min,在磁密为1.4T下的持续时间为

发电机结构及原理

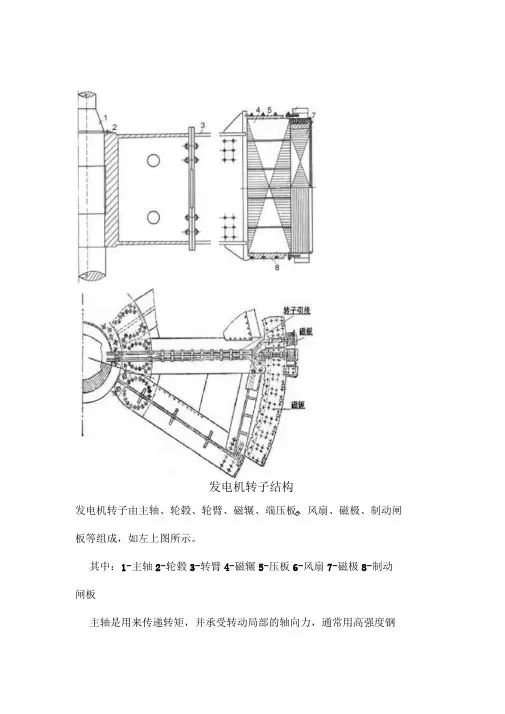

**电站发电机结构及原理 一、**水电站发电机为三相凸极同步发电机,布置方式采用立轴全伞式、密闭自循环通风空气冷却的形式。 二、发电机主要由定子、转子、下机架、推力轴承及下导轴承、上机架及空气冷却系统、制动和顶起系统、灭火系统、自动化系统等零件组成。 1、三相凸极同步发电机:因转子绕组布置方式(48个磁极) 布置在转子机械体周围(对称挂在转子圆柱上),叫凸极,最重 要的一个原因,机组转速(低转速)的原因。 2、立轴全伞式:机组整体布置卧式或者立式(大中型机组一般 采用立式布置,卧式布置通常用于小型水轮发电机型机组和贯 流式机组。立式水轮发电机按导轴承支持方式又分为悬式和伞 式两种。伞式水轮发电机按导轴承位于上下机架的不同位置又 分为普通伞式、半伞式和全伞式,因酉酬电站机组是立式布置,发电机没有上导,因此为全伞式,所以为立轴全伞式。 3、密闭双路径无风扇自循环通风空气冷却的形式:发电机外部 及定转子端部全部密闭,由上下挡风板及风罩,组成上下对称 的风道,冷却空气由圆盘支架、磁轭、磁极转动时的离心力的 作用形成。由转子中心机械空洞上、下进入转子铁芯,再由转 子进入定子铁芯,带走热量后,经空气冷却器冷却,冷风再由 转子中心机械空洞上、下进入转子铁芯,如此循环,所以叫密 闭自循环通风空气冷却的形式。循环路径为:圆盘支架→磁轭

→磁极→定子→空气冷却器→机坑→圆盘支架。 三、发电机的主要技术参数: 1.发电机型号:SF60-48/9120(水轮发电机组、额定容量60MW、 磁极个数48、定子(焊接正十六边形)外接圆直径9120mm 2.额定容量:60MW/70.59MV A 3.额定定子电压:10.5kV 4.额定定子电流:3881.3A 5.额定励磁电压:340V 6.额定励磁电流:820A 7.额定功率因数:0.85滞后 8.额定频率:50Hz 9.额定转速:125r/min 10.飞翼转速:250r/min 11.绝缘等级:F/F 12.冷却方式:密闭双路径无风扇自循环通风空气冷却系统 13.励磁方式:静止可控硅 14.旋转方向:俯视顺时针 15.定子接线:2Y 四、原理:在水轮机中,水流通过蜗壳的导流作用径向流入导水机构, 将液体动能转化为静压能,再通过叶片将静压能转换为转子的动能,转轮通过主轴与发电机转子联轴,带动转子旋转并切割发电机定子磁力线圈,利用电磁感应原理在发电机线圈中产生高压电,再经过变压

大型发电机结构说 图解

一、发电机概述 发电机是将其他形式的能源转换成电能的机械设备,它由水轮机、汽轮机、柴油机或其他动力机械驱动,将水流,气流,燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机,再由发电机转换为电能。发电机在工农业生产,国防,科技及日常生活中有广泛的用途。 发电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。 发电机可分为直流发电机和交流发电机,交流发电机又可分为同步发电机和异步发电机(很少采用) ,还可分为单相发电机与三相发电机。 发电机通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。 二、发电机的工作原理 按照电磁感应定律,导线切割磁力线感应出电动势,这是发电机的基本工作原理。图1为同步发电机的工作原理图。发电机转子与汽轮机转子为同轴连接,当蒸汽推动汽轮机高速旋转时,发电机转子随着转动。发电机转子绕组内通入直流电源后,便建立了一个磁场,这个磁场有一对主磁极,它随着汽轮机发电机转子旋转。磁通自转子的一个极(N级)出来,经过空气隙、定子铁芯、空气隙,进入转子另一个极(S极)构成回路。 图1 同步发电机工作原理图2 发电机出线的接线发电机转子具有一对磁极,转子旋转一周,定子绕组中感应电动势正好交变一次(假如发电机转子为P对磁极是,转子旋转一周,定子绕组中感应电动势交变P次)。当汽轮机以每分钟3000转旋转时,发电机转子每秒钟要旋转50周,磁极也要变化50次,那么在发电机定子绕组内感应电动势也变化50次。这样,发电机转子以每秒50周的恒速旋转,在定子三相绕组内感应出相位不同的三相交变电动势,即频率为50Hz的三相交变电动势。这时若

发电机的构造

2.发电机的构造 发电机(图2-1)主要由机座、主发电机、励磁发电机及励磁系统等组成。 2.1 机座 发电机机座采用六面箱体结构,用钢板焊接而成,具有较高的强度、刚度和机械稳定性。上面“背包”部分用来安放励磁系统,机座侧面壁板开有各种功能窗口。 图2-1 发电机

图2-2 主机转子 图2-3 主机定子 主发电机包括主机转子(图2-2)和主机定子(图2-3),为典型的旋转磁极式隐极同步发电机。其作用是产生三相交流电输出到电网或其它负载。

励磁发电机包括励磁机定子(图2-4)和励磁机转子(图2-5),为典型的旋转电枢式凸极同步发电机。定子上有主磁极,并安装有主极线圈,当该线圈中通以直流电流时即产生固定的磁场;转子上嵌有交流电枢绕组,当转子旋转时,电枢绕组因切割磁力线而感应出交流电势。 图2-4 励磁机定子图2-5 励磁机转子

图2-7 旋转整流模块示意图 2.4 旋转整流模块、压敏模块 在主机转子与励磁机转子之间,安装有3块旋转整流模块,1块压敏模块。 2.4.1 旋转整流模块 旋转整流模块用径向螺钉固定在轴套上(图2-6)。 旋转整流模块的作用是:将励磁机的交流电变为直流电,为主机提供稳定的直流电。 图2-6 旋转整流模块安装位置 模块发生故障时可按以下步骤进行更换:拆下紧固螺钉和连接螺钉后,从汇流环下面沿轴向取出故障模块。按正确的极性(负极朝向励磁机端)装配模块,紧固螺钉和连接螺钉均涂螺纹固定剂,然后用力矩扳手将其拧紧。规定的拧紧力矩为:紧固螺钉为4.5N ·m ~5.5 N ·m ,连接螺钉为2.5 N ·m ~3.5 N ·m 。 旋转整流模块上有A 、K 、AK 三个接线柱,如图2-7所示。 注意:完好的旋转整流模块应该有一个非常大的反向电阻和很低的正向电阻。 具体测量方法为:

风力发电机结构图分析风力发电机原理

风力发电机结构图分析风力发电机原理 风力发电的原理,是利用风力带动风车叶片旋转,再透过增速机将旋转的速度提升,来促使发电机发电。风力研究报告显示:依据目前的风车技术,大约是每秒三公尺的微风速度(微风的程度),便可以开始发电。风力发电正在世界上形成一股热潮,为风力发电没有燃料问题,也不会产生辐射或空气污染。下面先看风力发电机结构图。 风力发电在芬兰、丹麦等国家很流行;我国也在西部地区大力提倡。小型风力发电系统效率很高,但它不是只由一个发电机头组成的,而是一个有一定科技含量的小系统:风力发电机+充电器+数字逆变器。风力发电机由机头、转体、尾翼、叶片组成。每一部分都很重要,各部分功能为:叶片用来接受风力并通过机头转为电能;尾翼使叶片始终对着来风的方向从而获得最大的风能;转体能使机头灵活地转动以实现尾翼调整方向的功能;机头的转子是永磁体,定子绕组切割磁力线产生电能。

风力发电机结构图指出:风力发电机因风量不稳定,故其输出的是13~25v变化的交流电,须经充电器整流,再对蓄电瓶充电,使风力发电机产生的电能变成化学能。然后用有保护电路的逆变电源,把电瓶里的化学能转变成交流220v市电,才能保证稳定使用。 通常人们认为,风力发电的功率完全由风力发电机的功率决定,总想选购大一点的风力发电机,而这是不正确的。风力发电机结构图显示:目前的风力发电机只是给电瓶充电,而由电瓶把电能贮存起来,人们最终使用电功率的大小与电瓶大小有更密切的关系。功率的大小更主要取决于风量的大小,而不仅是机头功率的大小。在内地,小的风力发电机会比大的更合适。因为它更容易被小风量带动而发电,持续不断的小风,会比一时狂风更能供给较大的能量。当无风时人们还可以正常使用风力带来的电能,也就是说一台200w风力发电机也可以通过大电瓶与逆变器的配合使用,获得500w甚至1000w乃至更大的功率出。 现代变速双馈风力发电机的工作原理就是通过叶轮将风能转变为机械转距(风轮转动惯量),通过主轴传动链,经过齿轮箱增速到异步发电机的转速后,通过励磁变流器励磁而将发电机的定子电能并入电网。如果超过发电机同步转速,转子也处于发电状态,通过变流器向电网馈电。 最简单的风力发电机可由叶轮和发电机两部分构成,立在一定高度的塔干上,这是小型离网风机。最初的风力发电机发出的电能随风变化时有时无,电压和频率不稳定,没有实际应用价值。为了解决这些问题,现代风机增加了齿轮箱、偏航系统、液压系统、刹车系统和控制系统等。 齿轮箱可以将很低的风轮转速(1500千瓦的风机通常为12-22转/分)变为很高的发电机转速(发电机同步转速通常为1500转/分)。同时也使得发电机易于控制,实现稳定的频率和电压输出。偏航系统可以使风轮扫掠面积总是垂直于主风向。要知道,1500千瓦的风机机舱总重50多吨,叶轮30吨,使这样一个系统随时对准主风向也有相当的技术难度。 风机是有许多转动部件的,机舱在水平面旋转,随时偏航对准风向;风轮沿水平轴旋转,以便产生动力扭距。对变桨矩风机,组成风轮的叶片要围绕根部的中心轴旋转,以便适应不同的风况而变桨距。在停机时,叶片要顺桨,以便形成阻尼刹车。 早期采用液压系统用于调节叶片桨矩(同时作为阻尼、停机、刹车等状态下使用),现在电变距系统逐步取代液压变距。 就1500千瓦风机而言,一般在4米/秒左右的风速自动启动,在13米/秒左右发出额定功率。然后,随着风速的增加,一直控制在额定功率附近发电,直到风速达到25米/秒时自动停机。 现代风机的设计极限风速为60-70米/秒,也就是说在这么大的风速下风机也不会立即破坏。理论上的12级飓风,其风速范围也仅为32.7-36.9米/秒。 风力发电机结构图显示:风机的控制系统要根据风速、风向对系统加以控制,在稳定的电压和频率下运行,自动地并网和脱网;同时监视齿轮箱、发电机的运行温度,液压系统的油压,对出现的任何异常进行报警,必要时自动停机,属于无人值守独立发电系统单元

发电机定子铁芯槽楔检查修理技术规范(参考Word)

#3发电机定子铁芯槽楔检查修理技术规范 一、#3发电机型号:QFSN-330-2,额定功率330MW,冷却方式:水氢氢,定子铁芯:内径1250mm、外径2540mm、长度5200mm、槽数54、槽宽32.5mm、槽深163.3mm。 二、检修技术方案及要求: 1、定子槽楔检查及维修步骤如下: 1.1槽楔表面应清洁,无油垢、灰尘等脏物,无过热变色、龟裂、黄粉等现象。 1.2检查槽楔应紧固。首先硬度仪检查槽楔的紧量,标准按照哈电机厂标准进行检查。对发电机定子铁芯紧度进行检查。 1.2.1检查波纹板的平直度(槽楔的松紧度),把硬度测量仪分别放在槽楔1/3等分处测量其硬度,仪表显示低于660Leeb的,必须撤掉垫条及波纹板重新打紧。 1.2.2显示值在660-700Leeb的,一个槽内允许有两段而且不能连续。 1.2.3显示值在700Leeb及以上的,即为合格。 1.3检查关门槽楔正齿档应紧,阶梯档不考核,但要扎牢于端部线棒上,不得松动外移、凸起等,绑扎无破损。 1.4拆除不合格部分的槽楔,及楔下垫条,后进行清洗,清洗液为S 爱斯50。挑出受损槽楔、垫条进行更换。 1.5槽楔重新安装,并按照哈电机厂标准进行检验。 1.6检查铁芯应无锈斑、油垢,对锈斑可使用金属刷子将其刷掉,用压缩空气吹净。

铁芯无碰伤擦毛(毛边毛刺,凹凸点)及短路过热现象。 1.7槽楔安装完后进行定子铁损试验。若铁芯有发热点做上标记。 1.8处理铁芯发热点并且铁损试验检验合格。 2、本项目执行的主要技术标准如下,但不限于此:

(注:文件素材和资料部分来自网络,供参考。请预览后才下载,期待你的好评与关注。)

汽轮发电机结构及原理

第四节汽轮发电机 汽轮发电机是同步发电机的一种,它是由汽轮机作原动机拖动转子旋转,利用电磁感应原理把机械能转换成电能的设备。 汽轮发电机包括发电机本体、励磁系统及其冷却系统等。 一、汽轮发电机的工作原理 按照电磁感应定律,导线切割磁力线感应出电动势,这是发电机的基本工作原理。汽轮发电机转子与汽轮机转子高速旋转时,发电机转子随着转动。发电机转子绕组内通入直流电流后,便建立一个磁场,这个磁场称主磁极,它随着汽轮发电机转子旋转。其磁通自转子的一个极出来,经过空气隙、定子铁芯、空气隙、进入转子另一个极构成回路。 根据电磁感应定律,发电机磁极旋转一周,主磁极的磁力线北装在定子铁芯内的U、V、W三相绕组(导线)依次切割,在定子绕组内感应的电动势正好变化一次,亦即感应电动势每秒钟变化的次数,恰好等于磁极每秒钟的旋转次数。 汽轮发电机转子具有一对磁极(即1个N极、一个S极),转子旋转一周,定子绕组中的感应电动势正好交变一次(假如发电机转子为P对磁极时,转子旋转一周,定子绕组中感应电动势交变P次)。当汽轮机以每分钟3000转旋转时,发电机转子每秒钟要旋转50周,磁极也要变化50次,那么在发电机定子绕组内感应电动势也变化50次,这样发电机转子以每秒钟50周的恒速旋转,在定子三相绕组内感应出相位不同的三相交变电动势,即频率为50Hz的三相交变电动势。 这时若将发电机定子三相绕组引出线的末端(即中性点)连在一起。绕组的首端引出线与用电设备连接,就会有电流流过,这个过程即为汽轮机转子输入的机械能转换为电能的过程。 二、汽轮发电机的结构 火力发电厂的汽轮机发电机皆采用二极、转速为3000r/min的卧式结构。发电机与汽轮机、励磁机等配套组成同轴运转的汽轮发电机组。

水轮发电机定子线圈

水轮发电机定子线圈 采用环氧云母绝缘制成的新式大型水轮发电机定子绕组的预期寿命是50年以上[1]。最近一项与加拿大电气协会有关组织所赞助的对新式和老式绝缘系统的全球调查显示, 定子绕组在重新绕制前可正常运转50年[2]。但有一些迹象表明,在过去十多年所生产的发电机寿命是无法达到50年的。 决定定子绕组寿命的关键因素是被使用作为隔离高电压铜导体及定子铁芯的电气绝缘。比起定子绕组内其他的组成材料如铜或钢, 绝缘材料有较低的熔点和较弱的机械强度。结果是,随着运转时间的增长, 绝缘是最有可能发生老化及恶化,最终导致接地故障。另一个可能出现故障的是铜导体- 特别是线棒没有被牢靠的固定在线槽内(因此产生振动),或两个线棒间焊接品质不良。 遗憾的是,现在要对过去十年所生产的发电机定子绕组的预期寿命有相同或较低稳定度的统计进行证明还言之过早。然而, 在线局放测试[3]已被世界各地的发电公司采用, 侦测发电机运行中定子绕组可能发生的绝缘问题和连接问题。在说明近期水轮发电机的故障现象前,从数千台电机上采集的局放数据与老旧机组比较后,显示了定子绕组问题似乎是过去十年中较普遍发生的故障。最后, 讨论发电公司如何确保定子绕组的长期寿命。 局放量大小与电机制造年代的关系 在对数以千计的电动机和发电机所采集的在线局放数据分析后发现, 一些电机制造厂在过去十年所生产的电机定子绕组的局放量超过他们10年前所生产的电机定子绕组的局放量[4]。例如, 图1显示位于欧洲、北美和日本的大型电机制造商在不同年代生产的定子绕组局放量与生产年代的关系。这些电机包含了13-15kV的空冷型机组。这一数字显示,四家电机制造厂于2003年所出厂电机的局放量比1995年前出厂的电机局放量明显高出许多。而高的局放量通常代表了定子绕组绝缘正快速老化,同时存在电气接触不良的隐 患。高的局放幅值是对近期制造的电机定子一个值得关心的客观资讯。

风力发电机介绍

风力发电机介绍 目录 1. 风力发电发展的推动力 2.风力发电的相关参数 2.1.风的参数 2.2.风力机的相关参数(以水平轴风力机为例) 3.风力机的种类 3.1.水平轴风力机 3.2.垂直轴风力机 4.水平轴风力机详细介绍 4.1.风轮机构 4.2.传动装置 4.3.迎风机构 4.4.发电机 4.5.塔架 4.6.避雷系统 4.7.控制部分 5.风力发电机的变电并网系统 5.1.(恒速)同步发电机变电并网技术

5.2.(恒速)异步发电机变电并网技术 5.3.交—直—交并网技术 5.4.风力发电机的变电站的布置 6.风力发电场 7.风力机发展方向 1. 风力发电发展的推动力: 1) 新技术、新材料的发展和运用; 2) 大型风力机制造技术及风力机运行经验的积累; 3) 火电发电成本(煤的价格)上涨及环保要求的提高(一套脱硫装置价格相当 一台锅炉价格)。 2. 风力发电的相关参数: 2.1. 风的参数: 2.1.1. 风速: 在近300m的高度内,风速随高度的增加而增加,公式为: V:欲求的离地高度H处的风速; V0:离地高度为H0处的风速(H0=10m为气象台预报风速的高度); n:与地面粗糙度等因素有关的指数,平坦地区平均值为0.19~0.20。 2.1.2. 风速频率曲线:

在一年或一个月的周期中,出现相同风速的小时数占这段时间总小时数的百分比称风速频率。 图1:风速频率曲线 2.1. 3. 风向玫瑰图(风向频率曲线): 在一年或一个月的周期中,出现相同风向的小时数占这段时间总小时数的百分比称风向频率。以极座标形式表示的风向频率图叫风向玫瑰图。 图2:风向玫瑰图

交流发电机地结构及工作原理

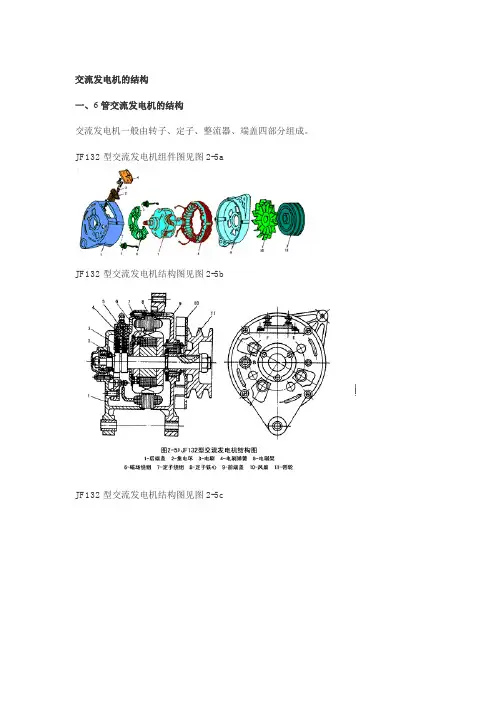

交流发电机的结构 一、6管交流发电机的结构 交流发电机一般由转子、定子、整流器、端盖四部分组成。JF132型交流发电机组件图见图2-5a JF132型交流发电机结构图见图2-5b JF132型交流发电机结构图见图2-5c
