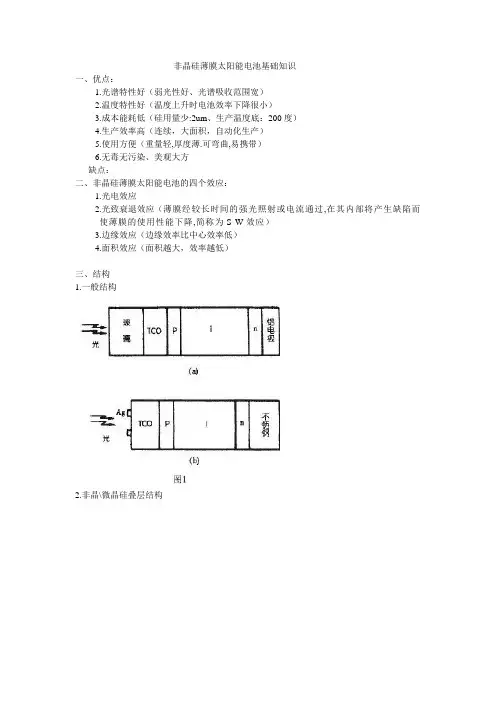

非晶硅薄膜太阳能电池基础知识
一、优点：
1.光谱特性好（弱光性好、光谱吸收范围宽）
2.温度特性好（温度上升时电池效率下降很小）
3.成本能耗低（硅用量少:2um、生产温度底：200度）
4.生产效率高（连续，大面积，自动化生产）
5.使用方便（重量轻,厚度薄.可弯曲,易携带）
6.无毒无污染、美观大方
缺点：
二、非晶硅薄膜太阳能电池的四个效应：
1.光电效应
2.光致衰退效应（薄膜经较长时间的强光照射或电流通过,在其内部将产生缺陷而
使薄膜的使用性能下降,简称为S-W效应）
3.边缘效应（边缘效率比中心效率低）
4.面积效应（面积越大，效率越低）
三、结构
1.一般结构
2.非晶\微晶硅叠层结构
衬底：玻璃、不锈钢、特种塑料
TOC ：透明导电氧化膜（要求：透光性>80%、表面绒面度12~15% 面电阻R 9~13 Ω ）
四、原理
非晶硅太阳电池的工作原理是基于半导体的光伏效应。当太阳光照射到电池上时，电池吸收光层（i 层）能产生光生电子—空穴对，在电池内建电场Vb 的作用下，光生电子和空穴被分离，空穴漂移到P 边，电子漂移到N 边，形成光生电动势VL, VL 与内建电势Vb 相反，当VL = Vb 时，达到平衡; IL = 0, VL 达到最大值，称之为开路电压Voc ; 当外电路接通时，则形成最大光电流，称之为短路电流Isc ，此时VL= 0;当外电路加入负载时，则维持某一光电压VL 和光电流IL 。其I--V 特性曲线见图
3
SiO2(20~40nm)
TCO(700~1000nm) a-si(~300nm) SiO2(100nm) μc-Si (~1.7μm ) AZO (~100nm) Ag (130~200nm)

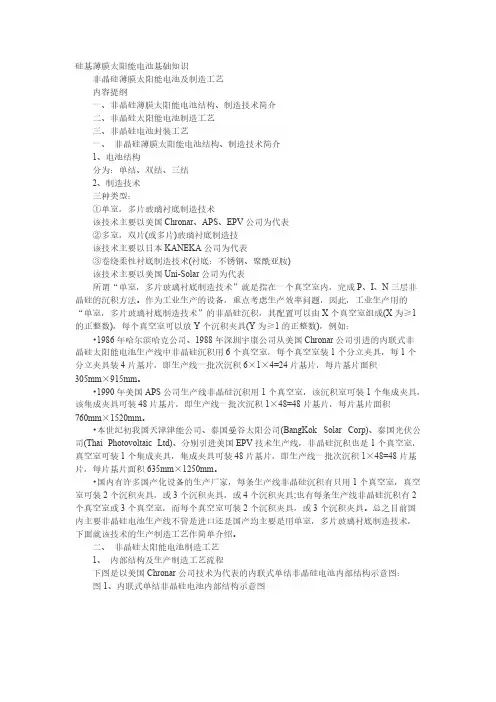

五、非晶硅薄膜太阳能电池制备
图5是非晶硅太阳能电池制备方法示意图，把硅烷(SiH4)等原料气体导入真空度保持在10—1000Pa的反应室中，由于射频(RF)电场的作用,产生辉光放电，原料气体被分解，在玻璃或者不锈钢等衬底上形成非晶硅薄膜材料。此时如果原料气体中混入硅烷(B2H6)即能生成P型非晶硅,混入磷烷(PH3)即能生成N型非晶硅。仅仅用变换原料气体的方法就可生成pin结，做成电池。为了得到重复性好、性能良好的太阳电池，避免反应室内壁和电极上残存的杂质掺入到电池中，一般都利用隔离的连续等离子反应制造装置，即p,i,n各层分别在专用的反应室内沉积。
六、太阳能电池分类（按材料分）
1.硅太阳能电池、
（1）单晶硅
单晶硅太阳能电池转换效率最高，技术也最为成熟。在实验室里最高的转换效率为24.7%，规模生产时的效率为15%。在大规模应用和工业生产中仍占据主导
地位，但由于单晶硅成本价格高，大幅度降低其成本很困难，为了节省硅材料，
发展了多晶硅薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代产品。
（2）多晶硅薄膜
多晶硅薄膜太阳能电池与单晶硅比较,成本低廉，而效率高于非晶硅薄膜电池，其实验室最高转换效率为18%,工业规模生产的转换效率为10%。因此，多晶
硅薄膜电池不久将会在太阳能电地市场上占据主导地位。
（3）非晶硅薄膜
非晶硅薄膜太阳能电池成本低重量轻，转换效率较高，便于大规模生产，有极大的潜力。但受制于其材料引发的光电效率衰退效应，稳定性不高，直接影响
了它的实际应用。如果能进一步解决稳定性问题及提高转换率问题，那么，非晶
硅大阳能电池无疑是太阳能电池的主要发展产品之一。
（4）非晶\微晶硅叠层薄膜
2.多元化合物薄膜太阳能电池、
多元化合物薄膜太阳能电池材料为无机盐，其主要包括砷化镓III-V族化合物、硫化镉、硫化镉及铜锢硒薄膜电池等。
硫化镉、碲化镉多晶薄膜电池的效率较非晶硅薄膜太阳能电池效率高，成本较单晶硅电池低，并且也易于大规模生产，但由于镉有剧毒，会对环境造成严重的污染，因此，并不是晶体硅太阳能电池最理想的替代产品。
砷化镓（GaAs）III-V化合物电池的转换效率可达28%，GaAs化合物材料具有十分理想的光学带隙以及较高的吸收效率,抗辐照能力强,对热不敏感，适合于制造高效单结电池。但是GaAs材料的价格不菲,因而在很大程度上限制了用GaAs电池的普及。
铜铟硒薄膜电池（简称CIS）适合光电转换，不存在光致衰退问题，转换效率和多晶硅一样。具有价格低廉、性能良好和工艺简单等优点，将成为今后发展太阳能电池的一个重要方向。唯一的问题是材料的来源，由于铟和硒都是比较稀有的元素，因此，这类电池的发展又必然受到限制。
3.聚合物多层修饰电极型太阳能电池、
以有机聚合物代替无机材料是刚刚开始的一个太阳能电池制造的研究方向。由于有机材料柔性好，制作容易，材料来源广泛，成本底等优势，从而对大规模利用太阳能，提供廉价电能具有重要意义。但以有机材料制备太阳能电池的研究仅仅刚开始，不论是使用寿命，还是电池效率都不能和无机材料特别是硅电池相比。能否发展成为具有实用意义的产品，还有待于进一步研究探索。
4.纳米晶太阳能电池、
纳米TiO2晶体化学能太阳能电池是新近发展的，优点在于它廉价的成本和简单的工艺及稳定的性能。其光电效率稳定在10％以上，制作成本仅为硅太阳电池的1/5～1/10．寿命能达到2O年以上。
但由于此类电池的研究和开发刚刚起步，估计不久的将来会逐步走上市场。
5.有机太阳能电池
有机太阳能电池，顾名思义，就是由有机材料构成核心部分的太阳能电池。大家对有机太阳能电池不熟悉，这是情理中的事。如今量产的太阳能电池里，95％以上是硅基的，而剩下的不到5％也是由其它无机材料制成的。
七、薄膜太阳电池的重要参数。
1.Pm：在标准环境下的输出功率，等于Vm*Im
2.Voc：为电池片在不带任何负载下的电压
3.Isc：为电池片正负极短路条件的电流
4.Vm：为最大输出功率时对应的电压
5.Im：为最大输出功率时对应的电流
6.FF：为Pm/(Voc*Isc)
7.Rs：表征电池内部的串联电阻
8.Rsh：表征电池元之间的并联电阻
八、标准环境
1.光强：光功率密度为1000W/m2
2.光谱特征：AM1.5
3.环境温度：25℃
九、有关计算
1.组件效率Eff计算
Eff =Pm/（1000W/m2×组件面积)
例如公司电池片输出功率为480W，面积为5.7m2 ，
则效率η=480/(1000*5.7)=8.42%
十、常用单位
微米1um＝10-6 m（米）
纳米1nm＝10-9 m（米）
埃米1? ＝10-10 m（米）
赫兹1Hz＝1/T （T为周期，T的单位为秒）
兆瓦1MW=1000KW=106W
真空单位
1Torr=1000mtorr=133Pa
1bar＝1000mbar≈1atm=1.03*105 Pa 1mtorr=0.133Pa
1hpa=100Pa=1mbar
三种主要的薄膜太阳能电池详解 摘要：上述电池中，尽管硫化镉薄膜电池的效率较非晶硅薄膜太阳能电池效率高，成本较单晶硅电池低，并且也易于大规模生产，但由于镉有剧毒，会对环境造成严重的污染，因此，并不是晶体硅太阳能电池最理想的替代。砷化镓III-V化合物及铜铟硒薄膜电池由于具有较高的转换效率受到人们的普遍重视。 关键字：薄膜太阳能电池, 砷化镓, 单晶硅电池 单晶硅是制造太阳能电池的理想材料，但是由于其制取工艺相对复杂，耗能大，仍然需要其他更加廉价的材料来取代。为了寻找单晶硅电池的替代品，人们除开发了多晶硅，非晶硅薄膜太阳能电池外，又不断研制其它材料的太阳能电池。其中主要包括砷化镓III-V族化合物，硫化镉，碲化镉及铜锢硒薄膜电池等。来源:大比特半导体器件网 上述电池中，尽管硫化镉薄膜电池的效率较非晶硅薄膜太阳能电池效率高，成本较单晶硅电池低，并且也易于大规模生产，但由于镉有剧毒，会对环境造成严重的污染，因此，并不是晶体硅太阳能电池最理想的替代。砷化镓III-V化合物及铜铟硒薄膜电池由于具有较高的转换效率受到人们的普遍重视。来源:大比特半导体器件网 砷化镓太阳能电池 GaAs属于III-V族化合物半导体材料，其能隙为 1.4eV，正好为高吸收率太阳光的值，与太阳光谱的匹配较适合，且能耐高温，在250℃的条件下，光电转换性能仍很良好，其最高光电转换效率约30%，特别适合做高温聚光太阳电池。砷化镓生产方式和传统的硅晶圆生产方式大不相同，砷化镓需要采用磊晶技术制造，这种磊晶圆的直径通常为4—6英寸，比硅晶圆的12英寸要小得多。磊晶圆需要特殊的机台，同时砷化镓原材料成本高出硅很多，最终导致砷化镓成品IC成本比较高。磊晶目前有两种，一种是化学的MOCVD，一种是物理的MBE。GaAs等III-V化合物薄膜电池的制备主要采用MOVPE和LP E技术，其中MOVPE方法制备GaAs薄膜电池受衬底位错，反应压力，III-V比率，总流量等诸多参数的影响。GaAs(砷化镓)光电池大多采用液相外延法或MOCVD技术制备。用GaAs作衬底的光电池效率高达29.5%(一般在19.5%左右) ，产品耐高温和辐射，但生产成本高，产量受限，目前主要作空间电源用。以硅片作衬底，MOCVD技术
一.引言： 太阳能是人类取之不尽用之不竭的可再生能源。也是清洁能源，不产生任何的环境污染。 当电力、煤炭、石油等不可再生能源频频告急，能源问题日益成为制约国际社会经济发展的瓶颈时，越来越多的国家开始实行“阳光计划”，开发太阳能资源，寻求经济发展的新动力。欧洲一些高水平的核研究机构也开始转向可再生能源。在国际光伏市场巨大潜力的推动下，各国的太阳能电池制造业争相投入巨资，扩大生产，以争一席之地。 全球太阳能电池产业1994-2004年10年里增长了17倍，太阳能电池生产主要分布在日本、欧洲和美国。2006年全球太阳能电池安装规模已达1744MW，较2005年成长19％，整个市场产值已正式突破100亿美元大关。2007年全球太阳能电池产量达到3436MW，较2006年增长了56%。 中国对太阳能电池的研究起步于1958年，20世纪80年代末期，国内先后引进了多条太阳能电池生产线，使中国太阳能电池生产能力由原来的3个小厂的几百kW一下子提升到4个厂的4.5MW，这种产能一直持续到2002年，产量则只有2MW左右。2002年后，欧洲市场特别是德国市场的急剧放大和无锡尚德太阳能电力有限公司的横空出世及超常规发展给中国光伏产业带来了前所未有的发展机遇和示范效应。 目前，我国已成为全球主要的太阳能电池生产国。2007年全国太阳能电池产量达到1188MW，同比增长293%。中国已经成功超越欧洲、日本为世界太阳能电池生产第一大国。在产业布局上，我国太阳能电池产业已经形成了一定的集聚态势。在长三角、环渤海、珠三角、中西部地区，已经形成了各具特色的太阳能产业集群。 中国的太阳能电池研究比国外晚了20年，尽管最近10年国家在这方面逐年加大了投入，但投入仍然不够，与国外差距还是很大。政府应加强政策引导和政策激励，尽快解决太阳能发电上网与合理定价等问题。同时可借鉴国外的成功经验，在公共设施、政府办公楼等领域强制推广使用太阳能，充分发挥政府的示范作用，推动国内市场尽快起步和良性发展。 太阳能光伏发电在不远的将来会占据世界能源消费的重要席位，不但要替代部分常规能源，而且将成为世界能源供应的主体。预计到2030年，可再生能源在总 绿色环保节能太阳能 能源结构中将占到30％以上，而太阳能光伏发电在世界总电力供应中的占比也将达到10％以上；到2040年，可再生能源将占总能耗的50％以上，太阳能光伏发电将占总电力的20％以上；到21世纪末，可再生能源在能源结构中将占到80％以上，太阳能发电将占到60％以上。这些数字足以显
太阳能电池基本特性测定实验 太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件，是一个半导体光电二极管，当太阳光照到光电二极管上时，光电二极管就会把太阳的光能变成电能，产生电流。当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。太阳能电池是一种大有前途的新型电源，具有永久性、清洁性和灵活性三大优点.太阳能电池寿命长，只要太阳存在，太阳能电池就可以一次投资而长期使用；与火力发电、核能发电相比，太阳能电池不会引起环境污染。 太阳能电池根据所用材料的不同，可分为：硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池四大类，其中硅太阳能电池是目前发展最成熟的，在应用中居主导地位。 硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。单晶硅太阳能电池转换效率最高，技术也最为成熟。在实验室里最高的转换效率为23%,规模生产时的效率为15%。在大规模应用和工业生产中仍占据主导地位，但由于单晶硅成本价格高，大幅度降低其成本很困难，为了节省硅材料，发展了多晶硅薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代产品。 多晶硅薄膜太阳能电池与单晶硅比较,成本低廉，而效率高于非晶硅薄膜电池，其实验室最高转换效率为18%,工业规模生产的转换效率为10%。因此，多晶硅薄膜电池不久将会在太阳能电地市场上占据主导地位。 非晶硅薄膜太阳能电池成本低重量轻，转换效率较高，便于大规模生产，有极大的潜力。但受制于其材料引发的光电效率衰退效应，稳定性不高，直接影响了它的实际应用。 太阳能的利用和太阳能电池的特性研究是21 世纪的热门课题，许多发达国家正投入大量人力物力对太阳能接收器进行研究。我们开设此太阳能电池的特性研究实验，通过实验了解太阳能电池的电学性质和光学性质，并对两种性质进行测量。该实验作为一个综合设计性的物理实验，联系科技开发实际，有一定的新颖性和实用价值。 【实验目的】 1. 无光照时，测量太阳能电池的伏安特性曲线； UI U I曲线图；并测量太阳能变化关系，画出2. 有光照时，测量电池在不同负载电阻下，对IUP FF；及填充因子电池的短路电流、开路电压、最大输出功率SCaxOCm IU L的关系，求出它们的近似函数关系。与光照度 3. 测量太阳能电池的短路电流、开路电压SCOC 【实验仪器】 白炽灯源、太阳能电池板、光照度计、电压表、电流表、滑线变阻器、稳压电源、单刀开关 连接导线若干 供参考． 】【实验原理 区，pn区流向结上，形成新的空穴-电子对，在p-n结电场的作用下，空穴由太阳光照在半导体
第四章
4.1 3 4.2 4.3 3 4.4 4.5 4.6
太阳电池基础
光生伏特效应 光生载流子的浓度和电流 太阳电池的伏安特性 太阳电池的性能表征 太阳电池的测试技术 太阳电池的效率分析
4.6 太阳电池效率分析-极限效率
太阳电池的理论效率
VOC I SC ? FF ?? ?100% Pin
当入射太阳光谱AM0或AM1.5确定后， 为获得较高的转换效率， 需要增加Voc、Isc和FF
填充因子FF
在理想情况下（当voc>10），填充因子FF仅是开路电压Voc的函数
Voc的函 数
voc ? ln（voc ? 0.72） q FF ? voc ? Voc , voc ? 1 kT
4.6 太阳电池效率分析-极限效率
短路电流Isc
I sc ? ? I L I L ? qAG ? Le ? W ? Lh ? ,
假设到达电池表面的每一个能量大于材料禁 带宽度Eg的光子，会产生一个电子-空穴对。 将光通量对波长进行积分，可以得到产生率G。
开路电压Voc
Voc ?
2
? kT ? I L ln ? ? 1? q ? I0 ?
? Eg ? I 0 =1.5 ? 10 exp ? ? ? kT ? ?
5
Eg ) I0∝ ni ? N C N V exp(? kT
禁带宽度Eg减小，I0增加，Voc减小
4.6 太阳电池效率分析-极限效率
最佳带隙宽度
禁带宽度Eg减小
Isc增加
Voc减小
硅太阳能电池的性能参数主要有：短路电流、开路电压、峰值电流、峰值电压、峰值功率、填充因子和转换效率等。 ①短路电流(isc)：当将太阳能电池的正负极短路、使u=0时，此时的电流就是电池片的短路电流，短路电流的单位是安培(a)，短路电流随着光强的变化而变化。 ②开路电压(uoc)：当将太阳能电池的正负极不接负载、使i=0时，此时太阳能电池正负极间的电压就是开路电压，开路电压的单位是伏特(v)。单片太阳能电池的开路电压不随电池片面积的增减而变化，一般为0.5～ 0.7v。 ③峰值电流(im)：峰值电流也叫最大工作电流或最佳工作电流。峰值电流是指太阳能电池片输出最大功率时的工作电流，峰值电流的单位是安培(a)。 ④峰值电压(um)：峰值电压也叫最大工作电压或最佳工作电压。峰值电压是指太阳能电池片输出最大功率时的工作电压，峰值电压的单位是v。峰值电压不随电池片面积的增减而变化，一般为0.45～0.5v，典型值为 0.48v。 ⑤峰值功率(pm)：峰值功率也叫最大输出功率或最佳输出功率。峰值功率是指太阳能电池片正常工作或测试条件下的最大输出功率，也就是峰值电流与峰值电压的乘积：pm===im×um。峰值功率的单位是w(瓦)。太阳能电池的峰值功率取决于太阳辐照度、太阳光谱分布和电池片的工作温度，因此太阳能电池的测量要在标准条件下进行，测量标准为欧洲委员会的101号标准，其条件是：辐照度lkw／㎡、光谱aml.5、测试温度25℃。
⑥填充因子(ff)：填充因子也叫曲线因子，是指太阳能电池的最大输出功率与开路电压和短路电流乘积的比值。计算公式为ff=pm/(isc×uoc)。填充因子是评价太阳能电池输出特性好坏的一个重要参数，它的值越高，表明太阳能电池输出特性越趋于矩形，电池的光电转换效率越高。串、并联电阻对填充因子有较大影响，太阳能电池的串联电阻越小，并联电阻越大，填充因子的系数越大。填充因子的系数一般在0.5～0.8之间，也可以用百分数表示。 ⑦转换效率(η)：转换效率是指太阳能电池受光照时的最大输出功率与照射到电池上的太阳能量功率的比值。即： η=pm(电池片的峰值效率)/a（电池片的面积）×pin（单位面积的入射光功率），其中pin=lkw／㎡=100mw／cm2。 组件的板形设计一般从两个方向入手。一是根据现有电池片的功率和尺寸确定组件的功率和尺寸大小；二是根据组件尺寸和功率要求选择电池片的尺寸和功率。 电池组件不论功率大小，一般都是由36片、72片、54片和60片等几种串联形式组成。常见的排布方法有4片×9片、6片×6片、6片×12片、6片×9片和6片×10片等。下面就以36片串联形式的电池组件为例介绍电池组件的板型设计方法。
太阳能电池基本特性的测量 太阳能的利用和太阳能电池特性研究是21世纪新型能源开发的重点课题。目前硅太阳能电池应用领域除人造卫星和宇宙飞船外，已大量用于民用领域：如太阳能汽车、太阳能游艇、太阳能收音机、太阳能计算机、太阳能乡村电站等。太阳能是一种清洁、“绿色”能源,因此，世界各国十分重视对太阳能电池的研究和利用。本实验的目的主要是探讨太阳能电池的基本特性，太阳能电池能够吸收光的能量，并将所吸收的光子能量转换为电能。 【实验目的】 1． 在没有光照时,太阳能电池主要结构为一个二极管，测量该二极管在正向偏压时的伏安 特性曲线，并求得电压和电流关系的经验公式。 2． 测量太阳能电池在光照时的输出伏安特性,作出伏安特性曲线图，从图中求得它的短路 电流(SC I )、开路电压(OC U )、最大输出功率m P 及填充因子FF ， )]U I /(P FF [OC SC m ?=。填充因子是代表太阳能电池性能优劣的一个重要参数。 3． 测量太阳能电池的光照特性：测量短路电流SC I 和相对光强度0J /J 之间关系，画出SC I 与相对光强0J /J 之间的关系图；测量开路电压OC U 和相对光强度0J /J 之间的关系,画出OC U 与相对光强0J /J 之间的关系图。 【实验原理】 太阳能电池在没有光照时其特性可视为一个二极管，在没有光照时其正向偏压U 与通过电流I 的关系式为: )1e (I I U o -?=β (1) (１)式中，o I 和β是常数。
由半导体理论，二极管主要是由能隙为V C E E -的半导体构成,如图１所示。C E 为半导体导电带，V E 为半导体价电带。当入射光子能量大于能隙时，光子会被半导体吸收，产生电子和空穴对。电子和空穴对会分别受到二极管之内电场的影响而产生光电流。 假设太阳能电池的理论模型是由一理想电流源（光照产生光电流的电流源)、一个理想二极管、一个并联电阻sh R 与一个电阻s R 所组成,如图2所示。 图2中，ph I 为太阳能电池在光照时的等效电源输出电流，d I 为光照时通过太阳能电池内部二极管的电流。由基尔霍夫定律得: 0R )I I I (U IR sh d ph s =---+ (2） (2）式中,I 为太阳能电池的输出电流,U 为输出电压。由(1)式可得， d sh ph sh s I R U I )R R 1(I --=+ （３) 假定∞=sh R 和0R s =,太阳能电池可简化为图3所示电路。 这里,)1e (I I I I I U 0ph d ph --=-=β。 在短路时，0U =，sc ph I I =; 而在开路时,0I =,0)1e (I I oc U 0sc =--β; ∴]1I I ln[1U 0 sc OC +β = （４)
太阳能电池的分类简介 （1）硅太阳能电池 硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。 单晶硅太阳能电池转换效率最高，技术也最为成熟。在实验室里最高的转换效率为24.7%，规模生产时的效率为15%（截止2011，为18%）。在大规模应用和工业生产中仍占据主导地位，但由于单晶硅成本价格高，大幅度降 低其成本很困难，为了节省硅材料，发展了多晶硅 薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代 产品。 多晶硅薄膜太阳能电池与单晶硅比较，成本低 廉，而效率高于非晶硅薄膜电池，其实验室最高转 换效率为18%，工业规模生产的转换效率为10%（截 止2011，为17%）。因此，多晶硅薄膜电池不久 将会在太阳能电池市场上占据主导地位。 非晶硅薄膜太阳能电池成本低重量轻，转换效率较高，便于大规模生产，有极大的潜力。但受制于其材料引发的光电效率衰退效应，稳定性不高，直接影响了它的实际应用。如果能进一步解决稳定性问题及提高转换率问题，那么，非晶硅太阳能电池无疑是太阳能电池的主要发展产品之一。
2）多晶体薄膜电池 多晶体薄膜电池硫化镉、碲化镉多晶薄膜电池的效率较非晶硅薄膜太阳能电池效率高，成本较单晶硅电池低，并且也易于大规模生产，但由于镉有剧毒，会对环境造成严重的污染，因此，并不是晶体硅太阳能电池最理想的替代产 品。 砷化镓（GaAs）III-V化合物电池的转换效率 可达28%，GaAs化合物材料具有十分理想的光学 带隙以及较高的吸收效率，抗辐照能力强，对热 不敏感，适合于制造高效单结电池。但是GaAs 材料的价格不菲，因而在很大程度上限制了用 GaAs电池的普及。 （3）有机聚合物电池 以有机聚合物代替无机材料是刚刚开始的一个太阳能电池制造的研究方向。由于有机材料柔性好，制作容易，材料来源广泛，成本低等优势，从而对大规模利用太阳能，提供廉价电能具有重要意义。但以有机材料制备太阳能电池的研究仅仅刚开始，不论是使用寿命，还是电池效率都不能和无机材料特别是硅电池相比。能否发展成为具有实用意义的产品，还有待于进一步研究探索。 （5）有机薄膜电池 有机薄膜太阳能电池，就是由有机材料构成核心部分的太阳能电池。大家对有机太阳能电池不熟悉，这是情理中的事。如今量产的太阳能电池里，95%以上是硅基的，而剩下的不到5%也是由其它无机材料制成的 6）染料敏化电池 染料敏化太阳能电池，是将一种色素附着在TiO2粒子上，然后浸泡在一种电解液中。色素受到光的照射，生成自由电子和空穴。自由电子被TiO2吸收，从电极流出进入外电路，再经过用电器，流入电解液，最后回到色素。染料敏化太阳能电池的制造成本很低，这使它具有很强的竞争力。它的能量转换效率为12%左右。 （7）塑料电池 塑料太阳能电池以可循环使用的塑料薄膜为原料，能通过“卷对卷印刷”技术大规模生产，其成本低廉、环保。但塑料太阳能电池尚不成熟，预计在未来5年到10年，基于塑料等有机材料的太阳能电池制造技术将走向成熟并大规模投入使用。 太阳能工作原理 太阳能电池是通过光电效应或者光化学效应直接把光能转化成电能的装置。太阳能发电有两种方式，一种是光一热一电转换方式，另一种是光一电直接转换方式。其中，光一电直接转换方式是利用光电效应，将太阳辐射能直接转换成电能，光一电转换的基本装置就是太阳能电池。太阳能电池是一种大有前途的新型
