宽带放大器（Ｂ题）
本设计由三个模块电路构成：前级放大电路（带AGC部分）、后级放大电路和单片机显示与控制模块。在前级放大电路中，用宽带运算放大器AD603两级级联放大输入信号，输出放大一定倍数的电压，经过后级放大电路达到大于8V的有效值输出。ADUC812的单片机显示、控制和数据处理模块除可以程控调节放大器的增益外，还可以实时显示输出电压有效值。
本设计采用高级压控增益器件，进行合理的级联和阻抗匹配，加入后级负反馈互补输出级，全面提高了增益带宽积和输出电压幅度。应用单片机和数字信号处理技术对增益进行预置和控制，AGC稳定性好，可控范围大，完成了题目的所有基本和发挥要求。
方案论证与比较
1.可控增益放大器部分
方案一简单的放大电路可以由三极管搭接的放大电路实现,图1为分立元件放大器电路图。为了满足增益60dB的要求，可以采用多级放大电路实现。对电路输出用二极管检波产生反馈电压调节前级电路实现自动增益的调节。本方案由于大量采用分立元件，如三极管等，电路比较复杂，工作点难于调整，尤其增益的定量调节非常困难。此外，由于采用多级放大，电路稳定性差，容易产生自激现象。
方案二为了易于实现最大60dB增益的调节，可以采用D/A芯片AD7520的电阻权网络改变反馈电压进而控制电路增益。又考虑到AD7520是一种廉价型的10位D／A转换芯片，其输出V out=Dn×Vref/210，其中Dn为10位数字量输入的二进制值，可满足210=1024挡增益调节，满足题目的精度要求。它由CMOS 电流开关和梯形电阻网络构成，具有结构简单、精确度高、体积小、控制方便、外围布线简化等特点，故可以采用AD7520来实现信号的程控衰减。但由于AD7520对输入参考电压Vref有一定幅度要求，为使输入信号在mV～V每一数
本科毕业设计 学院 专业 年级 姓名 设计题目宽带低噪声放大器设计 指导教师职称 ****年* 月* 日
目录 摘要 (1) Abstract. (1) 1概述 (1) 2低噪声放大器设计的原理 (2) 2.1噪声系数 (2) 2.2低噪声放大器的功率增益以及分配电压增益 (2) 2.3端口驻波比 (3) 2.4工作带宽与增益平坦度 (3) 2.5动态范围以及压缩点 (3) 2.6三阶截断点 (4) 2.7低噪声放大器的稳定性 (4) 3器件的选择 (4) 3.1放大器的选择 (5) 3.2放大器的介绍 (5) 3.3电源的供电 (5) 3.4选用器件的介绍 (5) 4模拟电路设计 (5) 4.1方案选择 (6) 4.2模拟电路设计 (6) 4.3电源电路 (6) 5电路的调试 (8) 5.1调试过程 (8) 5.2测试结果 (8) 5.3系统的改进措施 (10) 6总结 (11) 参考文献 (11)
宽带低噪声放大器设计 学生姓名：*** 学号：*********** 学院：专业： 指导老师：职称： 摘要：本文介绍了一个15V单电源供电的低噪声放大器设计，设计采用三级级联的方式。该系统主要是宽带低噪声放大器，为了满足要求，采用了高速运算放大器μa741作为前两级放大，末级用CA3140作为功率放大电路。测试结果表明，放大倍数为100倍，带宽有1MHz。 关键词：μa741；放大器；带宽；噪声系数 The design of the low noise amplifier with broadband Abstract: This article describes the design of a single 15V power supply and low noise amplifier. The system has three amplifier consisted ofμa741 and CA3140, which meet the requirements of broadband and low noise. Test results show that a amplifier with bandwidth 1MHz is 100 times. Keywords: μa741；amplifier；Bandwidth；noise figure 1概述 我们知道低噪声放大器是射频电路的重要组成部分，并且在有源滤波器等电子电路当中宽带低噪声放大器起着重要作用。而且在射频微波电路当中，放大器也起着重要作用，它的好坏直接决定了射频微波电路的功能的实现，具有很重要的现实意义，所以在制做低噪声放大器的时候我们要注意它的各项指标是否能够达标。 除此之外，我们知道随着社会的发展，以及各项科学技术的发展，对通信带宽的要求也越来越宽因此各种通信设备在宽频带上的工作要求不再是以前的一个或者几个频点。由于我国对放大器设计的技术相对来说还不算很先进，所以更需要后起之秀对放大器设计进行进一步的探索和研究。 随着时代的发展，人们对通信质量的要求也更高，其中包括要使工作频率更高、工作频率更宽以及噪声系数更小，这已经成为各项科学技术设备发展的趋势。本文介绍了一种比较简单易行的宽带低噪声放大器设计方法。本设计利用具有低噪声，高速运算的放大器μa741，以及DC-DC交换器TPS61087DCR作为此宽带的噪声放大器
宽带放大器(A题) 摘要 本作品主要由增益放大器OPA820ID和功率放大芯片THS3091D,分别实现增益信号的调节和末级功率的放大，在20HZ到5MHZ带宽范围之间的小信号进行有效的放大，实现增益0dB到100dB之间连续可调，最大不失真输出电压有效值不小于10V，利用DC—DC变换器TPS61087DRC为末级放大电路供电。系统主要由三个模块组成：前级放大电路；功率放大电路；供电电路，本设计在放大电路中设计了相位补偿电路和防止产生自激振荡电路，由于电路限用单电源供电，所以在电路设计时加入了合适的偏置。 关键词：宽带增益放大器 OPA820ID TPS61087DRC THS3091D
一方案选择与论证： 分析设计题目的各项要求，放大器的增益调节是重点，而功率放大是本题的难点，因此有以下的方案选择与论证。 1增益放大电路部分 方案一：采用TI公司提供的OPA820ID芯片，采用反相输入比例运算放大电路，设计简单，但容易产生自激振荡，电路稳定性差，不选用此方案。 方案二：采用多级放大器的级联实现增益放大，通过模拟开关选择信号的级联放大，每一级实现不同的增益放大，最终实现的增益等于各级增益之和。此方案原理简单，但需较多模拟开关和较多运放的级联，增加了系统的成本和不稳定性，而且调试难度较大，增加了本身的不稳定性。故放弃此方案。 方案三：采用TI公司提供的OPA820ID芯片，采用同相输入比例运算放大电路，设计简单，且能有效避免自激，稳定性好。采取此方案。 2功率放大部分 方案：由于题目要求采用THS3091ID，所以放弃使用分立元件实现的方 案，而使用集成高速功率放大器THS3091D，驱动负载能力较大，低噪声，采用并联三个THS3091D高速宽带放大器，电路简单，增益可调，而且方便调试，为防止自激，我们采用输入电压从反相输入端输入，由于THS3091D为单电源供电，所以在其同相输入端加入直流偏置电路，以使同相输入电压为Vcc/2.其原理图见下。总放大增益为16 dB。而其在输出端能实现大电流输出，完全满足题目要求，实现起来简便易行，易于调试，且噪音小。故采用此方案。 二理论分析计算： 1 增益分配： （1）前级放大电路以OPA820ID为核心，其频率上下限控制在10HZ-10MHZ，其电压增益不小于40db。前级放大电路有两级OPA820ID构成，为实现输入阻抗匹配，系统第一级为缓冲级，为扩展通频带，输入缓冲级增加一补偿电路。第一级放大倍数为16dB，在其同向输入端加入直流偏置。第二级放大倍数为16 dB。题目要求放大电路不失真时输出电压峰峰值大于10V。频率下限不大于20HZ，上限不小于5MH，而本电路对输入输出电压及频率都有限制，所以，必须合理分配各级放大器的放大倍数。 第一级电路由OPA820ID构成电压串联负反馈，在其同向输入端加入直流偏置电路以使其同相输入端电压稳定在Vpp/2，即2.5V。为展宽电路通频带，在其电路反向输入负载并联30pf可调电容。使并联后总的阻抗减小，频率增大，使高频顺利通过。起补偿作用。在此电路中，在OPA820ID电源端加入去耦电容和瓷珠。以稳定输出电压及起滤波作用。两级放大电路通过隔直电容级联。 末级放大电路以THS3091D为核心，其电压增益为16dB采用并联三个THS3091D高速宽带放大器，为防止自激，我们采用输入电压从反相输入端输入，由于THS3091为单电源供电，所以在其同相输入端加入直流偏置电路，以使同相输入电压为Vcc/2.其原理图见下。总放大增益为16dB。而其在输出端能实现
音频功率放大器设计 一、设计任务 设计一个实用的音频功率放大器。在输入正弦波幅度≤5mV，负载电阻等于8Ω的 条件下，音频功率放大器满足如下要求： 1、最大输出不失真功率P OM≥8W。 2、功率放大器的频带宽度BW≥50Hz~15KHz。 3、在最大输出功率下非线性失真系数≤3%。 4、输入阻抗R i≥100kΩ。 5、具有音调控制功能：低音100Hz处有±12dB的调节范围，高 音10kHz处有±12dB的调节范围。 二、设计方案分析 根据设计课题的要求，该音频功率放大器可由图所示框图实现。 下面主要介绍各部 分电路的特点及要求。 图1 音频功率放大器组成框图 1、前置放大器 音频功率放大器的作用是将声音源输入的信号进行放大，然后输
出驱动扬声器。声音源 的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。 对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。由于话筒输出信号非常微弱，一般只有100μV~几毫伏，所以前置放大器输入级的噪声对整个放大器的信噪比影响很大。前置放大器的输入级首先采用低噪声电路，对于由晶体管组成的分立元件组成的前置放大器，首先要选择低
宽带放大器设计报告 ―－武汉大学电子设计基地设计组第1组：许可崔振威谢超 摘要：本系统利用可变增益放大器AD600作为核心,通过模拟开关选通不同的控制电压的方式来达到增益步进6dB,总增益从0dB到30dB的目的，其控制电压均由2.5v电压基准MAX873经过精密电阻分压得到,有效的保证了控制电压的稳定度,获得良好的波形。前置放大采用由AD844构成的正向放大器，可以有效的提高输入电阻,使输入电阻达到兆欧级别。后级放大采用增益固定为10dB的同向放大器,从而使整个电路的增益能从10dB变化到40dB，该放大器由高精度宽带运放MAX477构成，在保证良好输出波形的同时,可以使输出电压有效值大于3V。前置放大和后级放大的输出均采用峰值检测电路检测出正半周最大电压值，用于有效值的计算，采用AD603构成的AGC电路，在输入信号在0.05V～1.00V内变化时，能将输出有效值稳定在2.05～2.6 V。整个系统的通频带为1K～14.6MHz。由12位A/D 转换器MAX197对输出信号的峰值进行测量，分辨率达到1mV 。AT89S52和CycloneFPGA构成的单片机小系统板可以通过键盘，人为预置增益值来获取相应的放大倍数，同时实时显示实际增益值、输出有效值和当前增益误差。整个系统采用中文显示，界面友好美观，控制方便。
一、方案论证与选择 1．增益控制部分： 方案一 采用普通宽带运算放大器组成的放大电路,同时由分立元件构成的AGC控制电路,通过包络检波再反馈回放大器的方法来控制放大倍数,这种方法构成电路简单,但是反馈控制比较困难，难以实现步进，精度也很低。 方案二 采用集成可变增益放大器AD600作为增益控制。AD600是一款低噪声、精密控制的可变增益放大器，温度稳定性高，最大增益误差为0.5dB,满足题目要求的精度,其增益(dB)与控制电压成线性关系,因此可以方便的采用控制电压的方式来控制放大器的增益.采用D/A变换装置输出电压控制高速压控放大器AD600来实现增益的步进，采用此种方法可以获得很小的步进。但是由这种方法得到的控制电压有一定的纹波，而芯片AD600对控制电压非常敏感，微小的电压波动就能造成输出波形上下起伏，波形不佳。 方案三 主控芯片采用AD600，利用电压基准源通过精密电阻分压得到各个增益值对应得控制电压，在用模拟开关CD4051来选则不同的控制电压来达到控制增益的目的。电压基准源采用MAXIM公司2.5 V基准MAX873。 经过比较，选用方案三。 2．有效值测量部分 方案一 采用检波二极管构成的峰值检测电路，然后用A/D转换器对其检测结果进行读数。峰值检测的原理是当输入电压正半周通过时，检波管导通，对电容C充电，适当选择电容值，使得电容放电速度大于充电速度，这样，电容两端的电压可以保持在最大电压处，该电压通过一个用运算放大器构成的射极跟随器输出电压峰值。采用这种电路优点是频带响应宽，频率越高检测反而越准确，且电路简单。但是由于检波二极管存在一定的导通压降，且为非线性，测量精度低，小信号时尤其明显。同时电容值的选取也使得电路有一定的局限性，如选取太大，放电时间过长，会改善输出电压发纹波，但是会导致该电路响应速度慢；如果电容选的太小，放电时间过短，能改善电路的响应时间，但也会导致低频时输出电压纹波较大。 方案二 采用集成电路AD637作为有效值运算，它测量有效值的范围为0-7V，精度优于0.5%，且外围元件少，频带宽，对于一个有效值为1V的信号，它的3dB带宽为8MHz，并且可对输入信号的电平以dB形式表示。该方案精度高，直接输出有效值，但电路稍复杂，且不适合高频信号。 经过比较，方案二中AD637对小信号测量具有很大优势，而方案一中在频带方面满足要求，考虑到题目的频带范围和制作成本的因素，采用方案一。 3．自动增益控制部分（AGC） 方案一 AGC电路实际上是一个根据输出电压的动态的调整放大倍数，从而使输出稳定在预定范围的反馈型电路。根据该特点可以引入CPU、A/D和D/A转换器通过程序对放大倍数进行控制，即数字式AGC，此种AGC电路的输出范围完全由人为设定，可以很容易满足题目要求，
基于AD603的直流宽带放大器设计直流宽带放大器可以对宽频带、小信号、交直流信号进行高增益的放大，广泛应用于军事和医用设备等高科技领域上，具有很好的发展前景。在很多信号采集系统中，经放大的信号可能会超过A/D转换的量程，所以必须根据信号的变化相应调整放大倍数，在自动化程度要求较高的场合，需要程控放大器的增益。AD603是由美国ADI公司生产的压控放大器芯片，具有低噪声、宽频带、高增益精度（在通频带内增益起伏小于等于1dB）的特点。压控输入端电阻高达50MΩ，在输入电流很小时，片内控制电路对提供增益控制电压的外电路影响较小，适于实现程控增益调节。故该系统选择AD603为核心实现高增益、低噪声的程控直流宽带放大器。 1系统设计 1.1技术指标 输入电阻Ri≥50Ω；输入电压有效值Ui≤10mV;带宽0～10MHz,0～9MHz范围内，增益起伏小于等于1dB;程控增益40dB和60dB,以5dB步进；在60dB放大，带载50Ω时，最大输出10V,且无明显失真。 1.2总体设计 宽带直流放大器的实现原理框图如图1所示。该系统主要由宽带运放级联组成，输入信号经由AD603及外围电路构成的放大网络输出，输出增益为36.5dB,带宽15.6M,再由AD811放大，两级可实现40dB增益，在0～10MHz范围内无明显失真。经AD811放大电路放大的信号再经过AD829实现60dB增益，输出电压有效值10V,信号经过AD829之后进入扩流电路，实现带载50Ω电阻。单片机mega16通过DAC0832来控制预置增益，编程实现步进增益5dB,实时液晶显示。
图1总体设计框图 1.3单元电路分析与参数计算 1.3.1前置放大电路分析与设计 AD603是一款8引脚的高增益、带宽可调放大器，带宽最大为90MHz.在-1～+41dB 的增益范围内，带宽可达30MHz;在9～51dB的增益范围内，带宽为9MHz.由于带宽增益积的关系，一级AD603无法实现60dB放大，需采取多级级联实现。由于低噪声的特性，选择AD603作为第一级放大。根据芯片技术手册，当VG在-500mV～+500mV范围内以40dB/V（即25mV/dB）进行线性增益控制，增益G（dB）与控制电压VG之间的关系为：G（dB）=40VG+G0i（i=1,2,3）。这里要求增益5dB步进，故VG=5325mV=125mV,其中VG=VGPOS-VGNEG（单位为伏特），G0i分别为三种不同模式下的增益常量： G01=10dB,G02=10～30dB,G03=30dB. Ri=R1‖100=100‖100=50Ω，系统要求带宽为10M,前置放大器的带宽应大于 10M,采用G02模式，通过计算调试选定AD603的5、7脚接2.15kΩ，4、5连接5pF电容，实现频率补偿。第一级放大器的最高频率为： AD603芯片内部有100Ω电阻，在反向输入端与地之间加入100Ω电阻，实现输入电阻为50Ω，第一级实现增益36.5dB. 1.3.2中间级放大设计 AD603的供电电压最大为±7.5V,经AD603放大的信号幅度最大为5V左右，带载能力差。AD811是一款视频驱动放大器，在满足通频带内增益起伏小于等于0.1dB,增益小于等于2时，具有25M带宽，供电电压选用±15V,可实现10V有效值输出。满足系统10M通频带的指标要求，具有较强的带载能力，在满足40dB增益的前提下，还要考虑到与后级放大器一起实现60dB增益，且满足带宽要求，这里选择AD811的增益为1.5倍（3.5dB）。增益由电阻RFB和RG来决定： 为了便于精确调整放大倍数，RFB选用1kΩ滑动电位器，前两级放大后，在10M带宽范围内，实现了40dB增益。
课程设计报告 题目：由集成运放和晶体管组成的OCL 功率放大器的设计 学生：郭二珍 学生学号：1008220107 系别：电气学院 专业：自动化 届别：2015年 指导教师：廖晓纬 电气信息工程学院制 2014年3月
OCL功率放大器的设计 学生：郭二珍 指导老师：廖晓纬 电气学院10级自动化 1、绪论 功率放大器(简称功放)的作用是给音频放大器的负载R L(扬声器)提供一定的输出功率。当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。 OCL是英文Output Capacitor Less的缩写，意为无输出电容的功率放大器。采用了两组电源供电，使用了正负电源。在输入电压不太高的情况下，也能获得较大的输出频率。省去了输出端的耦合电容，使放大器的频率特性得到扩展。OCL功率放大器是一种直接耦合的功率放大器，它具有频响宽、保真度高、动态特性好及易于集成化等特点。性能优良的集成功率放大器给电子电路功放级的调试带来了极大的方便。集成功率放大电路还具有输出功率大、外围元件少、使用方便等优点，因此在收音机、电视机、扩音器、伺服放大电路中也得到了广泛的应用。 功率放大器可分为三种工作状态：(1)甲类工作状态Q点在交流负载的中点，输出的是一种没有削波失真的完整信号，但效率较低。(2)乙类工作状态Q点在交流负载线和IB=0输出特性曲线的交界处，放大器只有半波输出，存在严重的失真。(3)甲乙类工作状态Q点在交流负载线上略高于乙类工作点处，克服了乙类互补电路产生交越失真，提高了效率。
因此，本设计可采用甲乙类互补电路。 2、容摘要 本设计中要求设计一个由集成运放和晶体管组成的OCL功率放大器。在输入正弦波幅度Ui等于200mV，负载电阻R L等于8Ω的条件下最大输出不失真功率P o≥2W，功率放大器的频带宽度BW≥80Hz~10KHZ 功率放大电路实质上是能量转换电路，它主要要求输出功率尽可能大，效率尽可能的高，非线性失真尽可能要小，功率器件的散热较好。 本设计选用的是双电源供电的OCL互补推挽对称功放电路。 此推挽功率放大器的工作状态为甲乙类，其目的是为了减少“交越失真”。 由于两管的工作点稍高于截止点，因而均有一很小的静态工作电流I CQ。这样，便可克服管子的死区电压，使两管交替工作处的负载中电流能按正弦规律变化，从而克服了交越失真。 OCL互补推挽对称功放电路一般包括驱动级和功率输出级，前者为后者提供一定的电压幅度，后者则向负载提供足够的信号频率，以驱动负载工作。
一种增益可控的射频宽带放大器设计 射频宽带放大器是各类电子仪器与仪表里很常用、很重要的一个單元电路。为此，论述了一款增益可控的射频宽带放大器的设计选型的过程，给出了参数的计算过程和选型是要考虑的技术指标和功能。因此结论对模拟放大电路的设计具有一定的参考价值。 标签：射频；宽带放大器；参数计算；选型要求 doi：10.19311/https://www.doczj.com/doc/2118933322.html,ki.16723198.2017.09.088 1理论计算 1.1设计要求 根据用户对高频、大信号的放大要求，课题研究小组进过分析和研究，得出下列的具体设计参数： （1）被设计的放大器的电压增益A V≥52dB，增益可控52dB，输入信号电压的有效值Vi≤5mV，其输入阻抗、输出阻抗均为50欧姆，负载电阻50欧姆，且输出电压有效值V o≥2V，波形无明显失真； （2）在50MHz～160MHz频率范围内增益波动不大于2dB； （3）-3dB的通频带不窄于40MHz～200MHz，即fL≤40MHz和fH≥200MHz； （4）电压增益A V≥52dB，当输入信号频率f≤20MHz或输入信号频率f≥270MHz时，实测电压增益A V均不大于20dB； （5）放大器采用+12V单电源供电，所需其它电源电压自行转换。 通过对上述设计要求的分析可知，此课题对宽带放大器的参数选型提出了很高的要求，诸如：压摆率、增益带宽积、最大输出功率、高频高输出摆幅等都要进行严格的计算。只有做到科学计算，才能为正确的集成放大器选型打下坚实的基础，为后续设计提供科学保障。 1.2放大器的参数计算 （1）最小增益需要达到52dB（400倍），带宽200MHz，系统增益带宽积高达8*109MHz（*此处应注意多级放大和增益分配*）； （2）输入电压有效值最大5mv，需要做小信号低噪声放大；
大功率功率放大器电路设计 大功率功率放大器电路设计 一. 设计理念及实现方式 (1)能推4Ω、2Ω等双低音的“大食”音箱以及专业类大粗音圈的各类专业箱。 (2)要省电、噪声小，发热量小。 (3)音质要好，能适合家居使用和专业使用。 第一点的实现就是要有大的推动功率。由于目前居室客厅面积有不断扩大的趋势，100W ×2以下功放已显得有些“力不从心”，所以本功放设计为4ΩQ 时360W ×2，2Ω时720W ×2。 第二点的实现就是电路工作在静态时的乙类小电流，靠大水塘级电容和电阻进行滤波降噪，使功放级噪声极小。而电路的工作状态又决定了电路元件的发热量很小，与一般乙类电路相当。配备的大型散热系统是为了应付连续大功率、低阻抗输出时的安全、可靠。 第三点的实现是本功放板的主要目标。目前公认的是：甲类、MOS、电子管音质好，所以本功放要达到甲类、MOS、电子管的音质。 二.大功率输出的实现 要实现大功率，首先是电源容量要大。本功放配置的电源是在截面积为35mm ×60mm的环形铁心上绕制的环牛。一次侧为1.0mm线绕484圈，二次侧为1.5mm双线并绕100圈。 整流为两只40A全桥做双桥整流，滤波为4只47000 uF电容 2只2.7kΩ电阻并接在正负电源上，使电压稳定在±62V。如电压过高可减小电阻到2.2kΩ，过低可加大电阻到3kΩ，功率用3W以上的。 除电源外，要实现大功率输出，特别是驱动“大食”音箱，要求功放输出电流能力要强，本功放每声道选用6对2SD1037管做准互补输出，可驱动直流电阻低达0.5Ω的“大食”音箱。所以4Ω时360W×2、2Ω时720W×2是有保障的。 三. 甲类、MOS、电子管音质的实现 目前人们公认的甲类、MOS、电子管的音质最好，所以本功放电路设计动态时工作于甲类的最佳状态，偏流随信号大小而同步增减，所以音质是有技术保障的。而在此工作状态下，即使更换几只一般的MOS管，对音质的提高也不明显。下面给出其原理图，如图1所示。从图1上可见到本原理图相当简洁，比一般乙类或甲乙类准互补电路还节省元件。而通过在电路板上改变一只电阻的接法就可方便地在本电路与准互补乙类或甲乙类之间变换。 四.绿色环保概念的实现 对本功放来说，实现低耗电、低噪声污染、低热辐射污染是通过以下措施实现的： (1)本功放空载时只有小电流级工作，而功率管基极电压只有0.45V，基本上是截止的，所以比一般乙类耗电少，属节电型功放。
袁蒁膃蚇腿肀肃功率放大器原理功率放大器原理 图 芃蚆葿艿袂薇蒆要说功率放大器的原理，我们还是先来看看功率放大器的组成：射频功率放大器（RF PA）是各种无线发射机的重要组成部分。在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。为了获得足够大的射频输出功率，必须采用射频功率放大器。 射频功率放大器是发送设备的重要组成部分。射频功率放大器的主要技术指标是输出功率与效率。除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。 螆肇葿蚄蚆芈羁功率放大器原理 衿蚈膂袆袆膁螁高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。在“低频电子线路” 课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360o，适用于小信号低功率放大。乙类放大器电流的流通角约等于180o；丙类放大器电流的流通角则小于180o。乙类和丙类都适用于大功率工作。丙类工作状态的输出功率和效率是三种工作状态中最高者。 高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。除了以上几种按电流流通角来分类的工作状态外，又有使电子器件工作于开关状态的丁类放大和戊类放大。丁类放大器的效率比丙类放大器的还高，理论上可达100％，但它的最高工作频率受到开关转换瞬间所产生的器件功耗(集电极耗散功率或阳极耗散功率）的限制。如果在电路上加以改进，使电子器件在通断转换瞬间的功耗尽量减小，则工作频率可以提高。这就是戊类放大器。 我们已经知道，在低频放大电路中为了获得足够大的低频输出功率，必须采用低频功率放大器，而且低频功率放大器也是一种将直流电源提供的能量转换为交流输出的能量转换器。高频功率放大器和低频功率放大器的共同特点都是输出功率大和效率高，但二者的工作频率和相对频带宽度却相差很大，决定了他们之间有着本质的区别。低频功率放大器的工作频率低，但相对频带宽度却很宽。例如，自20至20000 Hz，高低频率之比达1000倍。因此它们都是采用无调谐负载，如电阻、变压器等。高频功率放大器的工作频率高（由几百kHz一直到几百、几千甚至几万MHz），但相对频带很窄。例如，调幅广播电台（535－1605 kHz的频段范围）的频带宽度为10 kHz，如中心频率取为1000 kHz，则相对频宽只相当于中心频率的百分之一。中心频率越高，则相对频宽越小。因此，高频功率放大器一般都采用选频网络作为负载回路。由于这后一特点，使得这两种放大器所选用的工作状态不同：低频功率放大器可工作于甲类、甲乙类或乙类（限于推挽电路）状态；高频功率放大器则一般都工作于丙类（某些特殊情况可工作于乙类）。 近年来，宽频带发射机的各中间级还广泛采用一种新型的宽带高频功率放大器，它不采用选频网络作为负载回路，而是以频率
本科生毕业论文(设计) 题目（中文）：宽带放大器 （英文）： Wide-band Amplifier 学生姓名： 学号： 系别：物理与电子信息工程 专业：电子信息科学与技术 指导教师： 起止日期： 2010年 5月 23日
怀化学院本科毕业论文（设计）诚信声明 本人郑重声明：所呈交的本科毕业论文（设计），是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议，除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明。本人完全意识到本声明的法律结果由本人承担。 本科毕业论文（设计）作者签名： 年月日
目录 摘要.............................................................................................. I 关键字.............................................................................................. I Abstract ............................................................................................. I Key words ......................................................................................... II 1 前言 .. (1) 1.1运算放大器的发展及应用概况 (1) 1.2宽带放大器简介 (2) 1.3课题研究的意义 (3) 2 设计任务与要求 (3) 2.1设计任务 (3) 2.2设计要求 (3) 2.2.1 基本要求 (3) 2.2.2 发挥部分 (4) 3 设计方案的选择与论证 (4) 3.1宽带放大器的总体设计方案 (4) 3.1.1 增益控制电路设计方案 (6) 3.1.2 功率输出部分设计方案 (7) 3.1.3 有效值测量电路设计方案 (7) 3.1.4 自动增益控制（AGC）设计方案 (7) 4 理论分析与参数计算 (8) 4.1带宽增益积 (8) 4.2电压控制增益的原理 (8) 4.3自动增益控制介绍 (11) 4.4正弦电压有效值的计算 (12) 5 系统各模块的电路设计 (12) 5.1直流稳压电源部分 (12) 5.2输入缓冲和增益控制部分 (12) 5.3增益控制部分 (13)

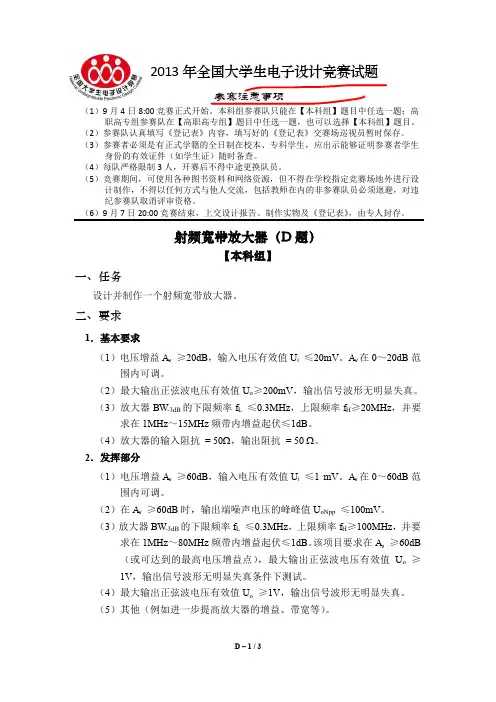

射频宽带放大器（D题） 摘要：本系统以可控增益放大器LMH6502为核心，外加宽带放大器OPA695的配合，实现了增益可调的射频宽带放大功能。系统主要由四个模块构成：前置固定放大电路模块、可控增益电路模块、后级固定放大电路模块和单片机控制显示模块。前置放大电路和后级放大电路以OPA695为核心器件，分别可提供约25.3dB 和23.5dB的固定增益；可控增益模块主要由LMH6502构成，可实现-50dB~20dB 的动态增益变化；单片机显示模块用于控制并显示可控增益电路模块的控制电压，使整个网络能够完成0~60dB的增益可调。本系统具有增益可调，频带宽，电路形式简单且调试方便的特点。经测试，系统完成了全部基本功能和部分发挥功能。 关键词：宽带放大器；可控增益；单片机控制；
一、系统方案： 1.1方案比较与选择： 方案一采用分立三极管或双栅场效应管，将每一级构成的可控放大器级联，分别对每一级增益进行控制。该方案灵活度相对较高，但电路稳定度低，不利于调节和控制。 图一方案一总体框图 方案二：用模拟开关构成电阻网络，由单片机控制以改变信号增益。这种方案存在的不足是模拟开关会导致导通电阻较大，信号会互相干扰，容易影响系统性能。而且电阻网络级数多，造成硬件电路复杂，且电阻网络的电阻选择也较为困难，很难做到高精度控制。 方案三：用多级固定增益的运算放大电路和电压增益控制运算放大器构成。集成可控增益放大器的增益与控制电压成严格线性关系，控制电压由单片机控制DAC 产生，精度高,可以满足题目指标要求，而且外围电路简单，便于调试，故采用此方案。 图二电路总体框图 1.2方案描述： 1.2.1总体框图：
功率放大器的仿真设计 0 引言 各种无线通信系统的发展，大大加速了半导体器件和射频功率放大器的研究进程。射频功率放大器在无线通信系统中起着至关重要的作用，它的设计好坏影响着整个系统的性能。因此，无线系统需要设计性能良好的放大器。而且，为了适应无线系统的快速发展，产品开发的周期也是一个重要因素。另外，在各种无线系统中由于不同调制类型和多载波通信的采用，射频工程师为减小功率放大器的非线性失真，尤其是设计无线基站应用的高功率放大器时面临着巨大的挑战。采用EDA工具软件进行电路设计可以掌握设计电路的性能，进一步有环设计参数，同时达到加速产品开发进程的目的。 功率放大器（PA）在整个无线通信系统中是非常重要的一环，因为它的输出功率决定了通信距离的长短，其效率决定了电池的消耗程度及使用时间。 1 功率放大器基础 1．1 功率放大器的种类 根据输入与输出信号间的大小比例关系，功率放大器可分为线性放大器与非线性放大器两种。属于线性放大器的有A类、B类及AB类放大器；属于非线性的则有C类、D类、E类、F类等类型的放大器。 （1） A类放大器是所有类型功率放大器中线性最高的，其功率元件在输入信号的全部周期内均导通，即导通角为360°，但其效率却非常低，在理想状 态下效率仅达到50%，而在实际电路中，则仍限制在30%以下。 （2） B类功率放大器的功率元件只在输入正弦波之半周期内导通，即导通角仅为180°，其效率在理想状态下可达到78%，但在实际电路中所达到的效 率不会超过60%。 （3） AB类功率放大器的特性介于A类和B类放大器之间，其功率元件偏压在远比正弦波信号峰值小的非零直流电流，因此导通角大于180°但远小于360°。一般情况下，其效率介于30%~60%之间。 （4） C类功率放大器的功率元件的导通时段比半周期短，即导通角小于180°。 其输出波形为周期性脉冲，必须并联LC滤波电路后，才可得到所需要的正弦波。在理论上，C类放大器的效率可达到100%，但在实际电路中仅能

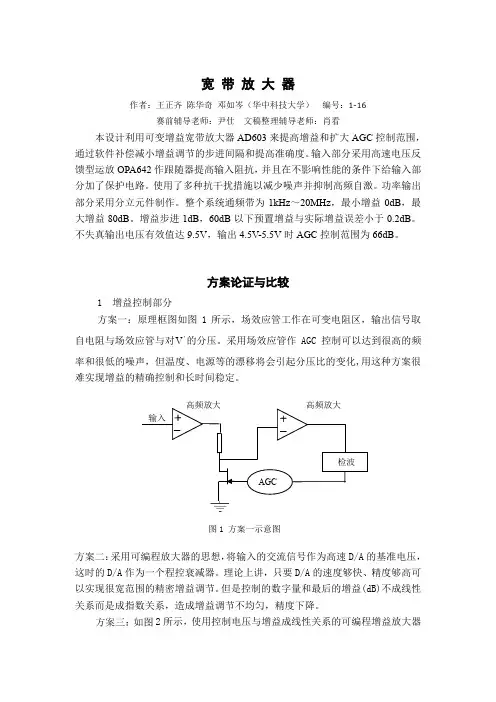

宽带放大器 作者：王正齐陈华奇邓如岑（华中科技大学）编号：1-16 赛前辅导老师：尹仕文稿整理辅导老师：肖看 本设计利用可变增益宽带放大器AD603来提高增益和扩大AGC控制范围，通过软件补偿减小增益调节的步进间隔和提高准确度。输入部分采用高速电压反馈型运放OPA642作跟随器提高输入阻抗，并且在不影响性能的条件下给输入部分加了保护电路。使用了多种抗干扰措施以减少噪声并抑制高频自激。功率输出部分采用分立元件制作。整个系统通频带为1kHz～20MHz，最小增益0dB，最大增益80dB。增益步进1dB，60dB以下预置增益与实际增益误差小于0.2dB。不失真输出电压有效值达9.5V，输出4.5V-5.5V时AGC控制范围为66dB。 方案论证与比较 1 增益控制部分 方案一：原理框图如图1所示，场效应管工作在可变电阻区，输出信号取自电阻与场效应管与对'V的分压。采用场效应管作AGC控制可以达到很高的频率和很低的噪声，但温度、电源等的漂移将会引起分压比的变化,用这种方案很难实现增益的精确控制和长时间稳定。 方案二：采用可编程放大器的思想，将输入的交流信号作为高速D/A的基准电压，这时的D/A作为一个程控衰减器。理论上讲，只要D/A的速度够快、精度够高可以实现很宽范围的精密增益调节。但是控制的数字量和最后的增益(dB)不成线性关系而是成指数关系，造成增益调节不均匀，精度下降。 2所示，使用控制电压与增益成线性关系的可编程增益放大器 图1 方案一示意图
PGA ，用控制电压和增益（dB ）成线性关系的可变增益放大器来实现增益控制。用电压控制增益，便于单片机控制，同时可以减少噪声和干扰。 综上所述，选用方案三，采用集成可变增益放大器AD603作增益控制。AD603是一款低噪声、精密控制的可变增益放大器，温度稳定性高，最大增益误差为0.5dB ，满足题目要求的精度，其增益（dB ）与控制电压（V ）成线性关系，因此可以很方便地使用D/A 输出电压控制放大器的增益。 2 功率输出部分 根据赛题要求，放大器通频带从10kHz 到6MHz ，单纯的用音频或射频放大的方法来完成功率输出，要做到6V 有效值输出难度较大，而用高电压输出的运放来做又很不现实，因为市面上很难买到宽带功率运放。这时候采用分立元件就能显示出优势来了。 3 测量有效值部分 方案一：利用高速ADC 对电压进行采样，将一周期内的数据输入单片机并计算其均方根值，即可得出电压有效值： ∑== n i i U N U 1 21 此方案具有抗干扰能力强、设计灵活、精度高等优点，但调试困难，高频时采样困难而且计算量大，增加了软件难度。 方案二：对信号进行精密整流并积分，得到正弦电压的平均值，再进行ADC 采样，利用平均值和有效值之间的简单换算关系，计算出有效值显示。只用了简单的整流滤波电路和单片机就可以完成交流信号有效值的测量。但此方法对非正弦波的测量会引起较大的误差。 方案三：采用集成真有效值变换芯片，直接输出被测信号的真有效值。这 图2 方案三示意图 输入缓冲
射频宽带放大器设计报告 摘要：本系统以AD公司生产的高速可控增益运放AD8330为核心,结合固定增益放大、可变增益放大、末级差分电路等主要部分，能实现放大倍数0～50dB 增益可调。前级放大采用一片AD8330实现可变增益放大，固定增益放大采用OPA847芯片实现10倍的固定增益放大,再经末级1片电流反馈型运放THS3001扩流,构建末级差分驱动负载。 关键词：宽带放大器高速运放 OPA847 AD8330
一、方案论证与选择 1、方案选择与比较 1.1 固定增益放大器比较 方案一：采用OPA820运放芯片作为固定增益放大，该芯片是一种高速运算放大器，在6 Hz~ 20 MHz 的通频带中可实现放大增益为43 dB, 具有带内波动小, 输出噪声低的特点。但是缺点是通频带不够宽。 方案二：采用OPA695电压反馈型高速运算放大器,在1400MHz频率下能实现两倍放大，符合本题要求,但在高频下,该运放易产生自激。 方案三：采用OPA847, 电压反馈型高速运算放大器，最大频带宽度达 3.9GHz，完全满足本题频带要求，输入电压噪声低，带内波动小，自激现象 少。 综上所述，本设计采用方案三。 1.1.2 可变增益放大器比较 方案一：采用可编程程控放大器AD603。该运放增益在-11～+30dB范围内可调，通过改变管脚间的连接电阻值可调节增益范围，易于控制。但该运放增益可调带宽为90MHz，不满足题目要求。 方案二：采用高增益精度的压控VGA芯片AD8330。该芯片可控增益带宽可达150MHz，增益可调范围0~70dB,符合本题指标要求. 因此，该电路采用方案二。 1.1.3 电压增益可调方案比较 方案一：基于单片机做步进微调。由单片机MSP430G2553及12位DA转换芯片TLV5616对AD8330进行程控，实现增益在可取范围内可调。但是，此设计只能步进调节，不能连续可调，此方案不可取。 方案二：基于精密电位器做连续可调。用一个精密电位器对+5V分压后输入AD8330 5脚VDBS,从而对电压增益实现连续可调。电路简单，节省成本。 经比较，本设计选择方案二。 2、方案描述 总体框图如图1所示。
电子电路设计实践 设计题目：直流稳压电源设计 系别：电气工程学院专业：电子信息工程 班级：2011级1 班姓名：腾伟峰 学号：201151746 指导教师：张全禹 时间：2013年3月17日 绥化学院电气工程学院
高频功率放大器 1设计要求 1.1 已知条件 +VCC=+12V,晶体管3DG130的主要参数为PCM=700mW，ICM=300mA，VCES≤0.6V，hfe≥30，fT≥150MHz，放大器功率增益AP≥6dB。晶体管3DA1的主要参数为PCM=1W，ICM=750mA，VCES≥1.5V,hfe≥10,fT=70MHz,AP≥13dB。 1.2 主要技术参数 输出功率P0≥500mW，工作中心频率f0≈5MHz，效率η＞50%，负载RL=50Ω。 1.3 具体要求 分析高频功率放大器原理，通过给定的技术指标要求确定甲类功率放大器和丙类谐振功率放大器设计的工作状态和计算出电路中各器件参数，利用电子设计工具软件multisim对电路进行仿真测试，分析电路的特性。
2原理分析 高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器。 利用选频网络作为负载回路的功率放大器称为谐振功率放大器，这是无线电发射机中的重要组成部分。根据放大器电流导通角θ的范围可分为甲类、乙类、丙类及丁类等不同类型的功率放大器。电流导通角θ愈小，放大器的效率η愈高。如甲类功放的θ=180，效率η最高也只能达到50%，而丙类功放的θ< 90o，效率η可达到80%，甲类功率放大器适合作为中间级或输出功率较小的末级功率放大器。丙类功率放大器通常作为末级功放以获得较大的输出功率和较高的效率。图 1为丙类谐振功率放大器。 图 1 丙类谐振功率放大器
电子技术课程设计论文 ---功率放大器电路设计 院系：电气工程学院 专业：测控技术与仪器 班级： 姓名： 学号： 指导教师： 2014 年 6 月 24 日
目录 第一章绪论 (1) 第二章系统总体设计方案 (2) 2.1 功率放大电路 (2) 2.2放大器原理 (2) 2.3方案设计 (3) 2.3.1 前置放大极 (4) 2.3.3 三极管性能的简单测试 (4) 2.3.3 电路形式的选择 (4) 2.3.4 电路原理 (5) 第三章仿真及电路焊接及调试 (6) 3.1 Protues 简介 (6) 3.2 原理图绘制的方法和步骤 (6) 3.3 电路板的制作 (9) 3.4 电路焊接 (9) 3.5 元器件安装与调试 (10) 第四章元器件介绍 (11) 4.1 LM386 (11) 4.2 9013晶体管 (12) 4.3电容 (13) 4.4 扬声器 (13) 4.5驻极体 (14) 第五章总结 (15) 致谢 (16) 附录 (17)
第一章绪论 现在多用于高校功放课程设计的有两种电路，一种是集成功放 LM386组成的音频功率放大电路，一种是集成功放TDA2030A组成的音频功率放大电路。我们此次的课程设计所用的芯片是集成功放LM386。 本次音频功率放大系统的设计，我们采用了LM386音频功率放大器作为核心元件。它具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，主要应用于低电压消费类产品，广泛应用于录音机和收音机之中。应用LM386时，为使外围元件最少，电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。
