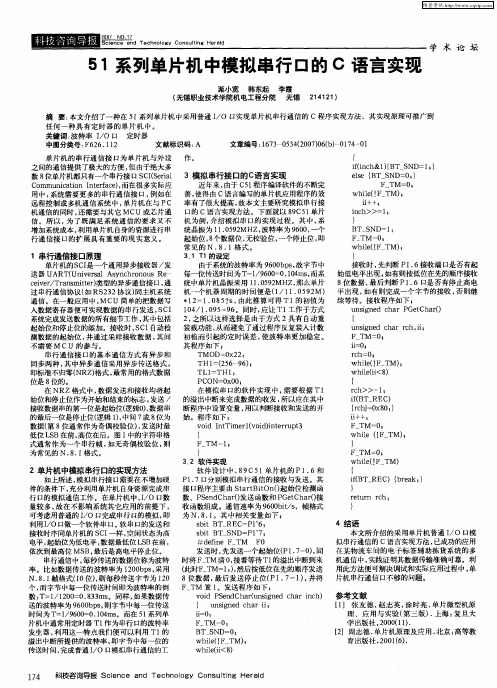

51单片机IO口模拟串口通讯C源程序
#include
sbit BT_SND =P1^0;
sbit BT_REC =P1^1;
/********************************************** IO 口模拟232通讯程序
使用两种方式的C程序占用定时器0
**********************************************/ #define MODE_QUICK
#define F_TM F0
#define TIMER0_ENABLE TL0=TH0; TR0=1;
#define TIMER0_DISABLE TR0=0;
sbit ACC0= ACC^0;
sbit ACC1= ACC^1;
sbit ACC2= ACC^2;
sbit ACC3= ACC^3;
sbit ACC4= ACC^4;
sbit ACC5= ACC^5;
sbit ACC6= ACC^6;
sbit ACC7= ACC^7;
void IntTimer0() interrupt 1
{
F_TM=1;
}
//发送一个字符
void PSendChar(unsigned char inch)
{
#ifdef MODE_QUICK
ACC=inch;
F_TM=0;
BT_SND=0; //start bit
TIMER0_ENABLE; //启动
while(!F_TM);
BT_SND=ACC0; //先送出低位
F_TM=0;
while(!F_TM);
BT_SND=ACC1;
F_TM=0;
while(!F_TM);
BT_SND=ACC2;
F_TM=0;
while(!F_TM);
BT_SND=ACC3;
F_TM=0;
while(!F_TM);
BT_SND=ACC4;
F_TM=0;
while(!F_TM);
BT_SND=ACC5;
F_TM=0;
while(!F_TM);
BT_SND=ACC6;
F_TM=0;
while(!F_TM);
BT_SND=ACC7;
F_TM=0;
while(!F_TM);
BT_SND=1;
F_TM=0;
while(!F_TM);
TIMER0_DISABLE; //停止timer #else
unsigned char ii;
ii=0;
F_TM=0;
BT_SND=0; //start bit
TIMER0_ENABLE; //启动
while(!F_TM);
while(ii<8)
{
if(inch&1)
{
BT_SND=1;
}
else
{
BT_SND=0;
}
F_TM=0;
while(!F_TM);
ii++;
inch>>=1;
}
BT_SND=1;
F_TM=0;
while(!F_TM);
#endif
TIMER0_DISABLE; //停止timer }
//接收一个字符
unsigned char PGetChar()
{
#ifdef MODE_QUICK
TIMER0_ENABLE;
F_TM=0;
while(!F_TM); //等过起始位ACC0=BT_REC;
TL0=TH0;
F_TM=0;
while(!F_TM);
ACC1=BT_REC;
F_TM=0;
while(!F_TM);
ACC2=BT_REC;
F_TM=0;
while(!F_TM);
ACC3=BT_REC;
F_TM=0;
while(!F_TM);
ACC4=BT_REC;
F_TM=0;
while(!F_TM);
ACC5=BT_REC;
F_TM=0;
while(!F_TM);
ACC6=BT_REC;
F_TM=0;
while(!F_TM);
ACC7=BT_REC;
F_TM=0;
while(!F_TM)
{
if(BT_REC)
{
break;
}
}
TIMER0_DISABLE; //停止timer return ACC;
#else
unsigned char rch,ii;
TIMER0_ENABLE;
F_TM=0;
ii=0;
rch=0;
while(!F_TM); //等过起始位
while(ii<8)
{
rch>>=1;
if(BT_REC)
rch|=0x80;
}
ii++;
F_TM=0;
while(!F_TM);
}
F_TM=0;
while(!F_TM)
{
if(BT_REC)
{
break;
}
}
TIMER0_DISABLE; //停止timer
return rch;
#endif
}
//检查是不是有起始位
bit StartBitOn()
{
return (BT_REC==0);
}
void main()
{
unsigned char gch;
TMOD=0x22; /*定时器1为工作模式2(8位自动重装)，0为模式2(8位自动重装) */
PCON=00;
TR0=0; //在发送或接收才开始使用
TF0=0;
TH0=(256-96); //9600bps 就是1000000/9600=104.167微秒执行的timer是
//
104.167*11.0592/12= 96
TL0=TH0;
ET0=1;
EA=1;
PSendChar(0x55); PSendChar(0xaa); PSendChar(0x00); PSendChar(0xff);
while(1)
{
if(StartBitOn()) {
gch=PGetChar(); PSendChar(gch); }
}
}
//以下程序都是在VC++6.0 上调试运行过的程序，没有错误，没有警告。 //单片机是STC89C52RC,但是在所有的51 52单片机上都是通用的。51只是一个学习的基础平台，你懂得。 //程序在关键的位置添加了注释。 /****************************************************************************** * * 实验名: 串口实验 * 使用的IO : P2 * 实验效果: 将接收到发送回电脑上面。 * 注意： ******************************************************************************* / #include
AT89C51单片机的主要工作特性： ·内含4KB的FLASH存储器，擦写次数1000次； ·内含28字节的RAM； ·具有32根可编程I/O线； ·具有2个16位可编程定时器； ·具有6个中断源、5个中断矢量、2级优先权的中断结构； ·具有1个全双工的可编程串行通信接口； ·具有一个数据指针DPTR; ·两种低功耗工作模式，即空闲模式和掉电模式； ·具有可编程的3级程序锁定定位； AT89C51的工作电源电压为5（1±0.2）V且典型值为5V,最高工作频率为24MHz. AT89C51各部分的组成及功能： 1.单片机的中央处理器（CPU）是单片机的核心，完成运算和操作控制，主要包括运算器和控制器两部分。
（1）运算器 运算器主要用来实现算术、逻辑运算和位操作。其中包括算术和逻辑运算单元ALU、累加器ACC、B寄存器、程序状态字PSW和两个暂存器等。 ALU是运算电路的核心，实质上是一个全加器，完成基本的算术和逻辑运算。算术运算包括加、减、乘、除、增量、减量、BCD码运算；逻辑运算包括“与”、“或”、“异或”、左移位、右移位和半字节交换，以及位操作中的位置位、位复位等。 暂存器1和暂存器2是ALU的两个输入，用于暂存参与运算的数据。ALU的输出也是两个：一个是累加器，数据经运算后，其结果又通过内部总线返回到累加器；另一个是程序状态字PSW，用于存储运算和操作结果的状态。 累加器是CPU使用最频繁的一个寄存器。ACC既是ALU处理数据的来源，又是ALU运算结果的存放单元。单片机与片外RAM或I/O扩展口进行数据交换必须通过ACC来进行。 B寄存器在乘法和除法指令中作为ALU的输入之一，另一个输入来自ACC。运算结果存于AB寄存器中。 （2）控制器 控制器是识别指令并根据指令性质协调计算机内各组成单元进行工作的部件，主要包括程序计数器PC、PC增量器、指令寄存器、指令译码器、定时及控制逻辑电路等，其功能是控制指令的读入、译码和执行，并对指令执行过程进行定时和逻辑控制。AT89C51单片机中，PC是一个16位的计数器，可对64KB程序存储器进行寻址。复位时PC的内容是0000H. (3)存储器 单片机内部的存储器分为程序存储器和数据存储器。AT89C51单片机的程序存储器采用4KB的快速擦写存储器Flash Memory,编程和擦除完全是电器实现。 （4）外围接口电路 AT89C51单片机的外围接口电路主要包括：4个可编程并行I/O口,1个可编程串行口，2个16位的可编程定时器以及中断系统等。 AT89C51的工作原理： 1.引脚排列及功能 AT89C51的封装形式有PDIP,TQFP,PLCC等，现以PDIP为例。 （1）I/O口线 ·P0口 8位、漏极开路的双向I/O口。 当使用片外存储器及外扩I/O口时，P0口作为低字节地址/数据复用线。在编程时，P0口可用于接收指令代码字节；程序校验时，可输出指令字节。P0口也可做通用I/O口使用，但需加上拉电阻。作为普通输入时，应输出锁存器配置1。P0口可驱动8个TTL负载。 ·P1口 8位、准双向I/O口，具有内部上拉电阻。 P1口是为用户准备的I/O双向口。在编程和校验时，可用作输入低8位地址。用作输入时，应先将输出锁存器置1。P1口可驱动4个TTL负载。 ·P2 8位、准双向I/O口，具有内部上拉电阻。 当使用外存储器或外扩I/O口时，P2口输出高8位地址。在编程和校验时，P2口接收高字节地址和某些控制信号。 ·P3 8位、准双向I/O口，具有内部上拉电阻。 P3口可作为普通I/O口。用作输入时，应先将输出锁存器置1。在编程/校验时，P3口接收某些控制信号。它可驱动4个TTL负载。 （2）控制信号线
2.1 实验四中断实验 一、实验目的 加深对MCS-51单片机中断系统基础知识的理解。 二、实验设备 Keil C单片机程序开发软件。 Proteus仿真软件 DP51-PROC单片机综合实验仪。 三、实验内容和步骤 内容： 利用外部中断输入引脚（以中断方式）控制步进电机的转动。要求：每产生1次中断，步进电机只能步进1步。 实验程序： 使用INT0的中断服务程序控制步进电机正向步进；使用INT1中断服务程序控制步进电机反向步进。 设计思路： ①主程序在完成对INT0和INT1的设置后，可进入死循环（等待中断请求）。 ②为便于实验观察和操作，设INT0和INT1中断触发方式为边沿。 ③步进电机的转动控制由外部中断的服务程序来实现。 ④当前步进电机的相位通电状态信息可以使用片内RAM中的一个字节单元来存储。 设计参考： ①主程序需要设置的中断控制位如下： IT0和IT1 外部中断触发方式控制 0=电平 1=边沿（下降沿） EX0和EX1 外部中断允许控制0=屏蔽 1=允许 PX0和PX1 中断优先级级别控制0=低级 1=高级 在同级别（PX0=PX1）时INT0的优先级高于INT1 EA 中断允许总控制0=屏蔽 1=允 许 ②外部中断服务程序的入口地址： 0003H 外部中断0 0013H 外部中断1 预习： 1）编写好实验程序。 2）根据编写的程序和实验步骤的要求制定调试仿真的操作方案。
实验单元电路： 1） 步进电机驱动电路。 步进电机共有4相，当以A →B →C →D →A →B …的顺序依次通电时，电机就会正转，若按相反的顺序依次通电，电机就会反转。每顺序切换一相（1步），电机旋转18°，切换的频率决定电机的转速（切换的频率不能超过电机的最大响应频率）。根据图 2.4中的电路，当BA （插孔）输入为高时，对应的A 相通电。 2） SW 电路 开关SW X 拨在下方时，输出端SWX 输出低电平，开关SW X 拨在上方时，输出端SWX 输出高电平。其中SW1和SW3具备消除抖动电路，这样，SW1或SW3每上下拨动一次，输出端产生单一的正脉冲（上升沿在前，下降沿在后）。 3） LED 和KEY 电路 步骤： 1） 在S : \ STUDY \ Keil 文件夹中新建Ex04文件夹（该文件夹用于保存本次实验的所 有内容），通过网上邻居将服务器上本次实验共享文件夹下的所有文件拷贝到S : \ STUDY \ Keil \ Ex04文件夹中。 2） 在Keil C 中创建一个新工程，新工程保存为S : \ STUDY \ Keil \ Ex04\Ex04.uv2，然 后选择单片机型号为Generic 中的8051。 图2.5 单脉冲电路原理图 +5V +5V 图2.4 步进电机驱动电路原理图 LED1 LED8 +5V 8 图2.6 LED 和KEY 电路 +5V 8
《专业综合实习报告》 专业：电子信息工程 年级：2013级 指导教师： 学生：
目录 一：实验项目名称 二：前言 三：项目内容及要求 四：串口通信原理 五：设计思路 5.1虚拟串口的设置 5.2下位机电路和程序设计 5.3串口通信仿真 六：电路原理框图 七：相关硬件及配套软件 7.1 AT89C51器件简介 7.2 COMPIN简介 7.3 MAX232器件简介 7.4友善串口调试助手 7.5 虚拟串口软件Virtual Serial Port Driver 6.9八：程序设计 九：proteus仿真调试 十：总结 十一：参考文献 一：实验项目名称：
基于51单片机的单片机与PC机通信 二：前言 在国内外，以PC机作为上位机，单片机作为下位机的控制系统中，PC机通常以软件界面进行人机交互，以串行通信方式与单片机进行积极交互，而单片机系统根据被控对象配置相应的前向，后向信息通道，工作时作为主控机测对象，作为被控机接受PC机监督，指挥，定期或受命向上位机提供对象及本身的工作状态信息。 目前，随着集成电路集成度的增加，电子计算机向微型化和超微型化方向发展，微型计算机已成为导弹，智能机器人，人类宇宙和太空和太空奥妙复杂系统不可缺少的智能部件。在一些工业控制中，经常需要以多台单片机作为下位机执行对被控对象的直接控制，以一台PC机为上位机完成复杂的数据处理，组成一种以集中管理、分散控制为特点的集散控制系统。 为了提高系统管理的先进性和安全性，计算机工业自动控制和监测系统越来越多地采用集总分算系统。较为常见的形式是由一台做管理用的上位主计算机（主机）和一台直接参与控制检测的下位机（单片机）构成的主从式系统，主机和从机之间以通讯的方式来协调工作。主机的作用一是要向从机发送各种命令及参数：二是要及时收集、整理和分析从机发回的数据，供进一步的决策和报表。从机被动地接受、执行主机发来的命令，并且根据主机的要求向主机回传相应烦人实时数据，报告其运行状态。 用串行总线技术可以使系统的硬件设计大大简化、系统的体积减小、可靠性提高。同时，系统的更改和扩充极为容易。MCS-51系列单片机，由于内部带有一个可用于异步通讯的全双工的穿行通讯接口，阴齿可以很方便的构成一个主从式系统。 串口是计算机上一种非常通用的设备通讯协议，大多数计算机包容两个基于RS232的串口。串口同时也是仪器仪表设备通过用的通讯协议，很多GPIB兼容的设备也带有RS-232口。同时串口通讯协议也可以用于获取远程采集设备数据。所以，深入的理解学习和研究串口通信相关知识是非常必要的。此次毕业设计选题为“PC机与MCS-51单片机的串口通讯”，使用51单片机来实现一个主从式
第一章单片机系统板说明 一、概述 单片机实验开发系统是一种多功能、高配置、高品质的MCS-51单片机教学与开发设备。适用于大学本科单片机教学、课程设计和毕业设计以及电子设计比赛。 该系统采用模块化设计思想，减小了系统面积，同时增加了可靠性，使得单片机实验开发系统能满足从简单的数字电路实验到复杂的数字系统设计实验，并能一直延伸到综合电子设计等创新性实验项目。该系统采用集成稳压电源供电，使电源系统的稳定性大大提高，同时又具备完备的保护措施。为适应市场上多种单片机器件的应用，该系统采用“单片机板+外围扩展板”结构，通过更换不同外围扩展板，可实验不同的单片机功能，适应了各院校不同的教学需求。 二、单片机板简介 本实验系统因为自带了MCS-51单片机系统，因此没有配置其他单片机板，但可以根据教学需要随时配置。以单片机板为母板，并且有I/O接口引出，可以很方便的完成所有实验。因此构成单片机实验系统。 1、主要技术参数 （1）MSC-51单片机板 板上配有ATMEL公司的STC89C51芯片。 STC89C51资源：32个I/O口；封装DIP40。 STC89C51开发软件：KEIL C51。 2、MSC-51单片机结构 （1）单片机板中央放置一块可插拔的DIP封装的STC89C51芯片。 （2）单片机板左上侧有一个串口，用于下载程序。 （3）单片机板的四周是所有I／O引脚的插孔，旁边标有I／0引脚的脚引。 （4）单片机板与各个模块配合使用时，可形成—个完整的实验系统。 三、母板简介 主要技术参数 （1）实验系统电源 实验系统置了集成稳压电源，使整个电源具有短路保护、过流保护功能，提高了实验的稳定性。 主板的右上角为电源总开关，当把220V交流电源线插入主板后，打开电源开关，主板
实验单片机与PC机串口通信（C51编程）实验 要求： 1、掌握串行口的控制与状态寄存器SCON 2、掌握特殊功能寄存器PCON 3、掌握串行口的工作方式及其设置 4、掌握串行口的波特率（bondrate）选择 任务： 1、实现PC机发送一个字符给单片机，单片机接收到后即在个位、十位数码管上进行显示，同时将其回发给PC机。要求：单片机收到PC机发来的信号后用串口中断方式处理，而单片机回发给PC机时用查询方式。 采用软件仿真的方式完成，用串口调试助手和KEIL C，或串口调试助手和PROTEUS分别仿真。 需要用到以下软件：KEIL，VSPDXP5（虚拟串口软件），串口调试助手，Proteus。 （1）虚拟串口软件、串口调试助手和KEIL C的联调 首先在KEIL里编译写好的程序。
打开VSPD，界面如下图所示：（注明：这个软件用来进行串口的虚拟实现。在其网站上可以下载，但使用期为2周）。 左边栏最上面的是电脑自带的物理串口。点右边的addpair，可以添加成对的串口。一对串口已经虚拟互联了，如果添加的是COM3、COM4，用COM3发送数据，COM4就可以接收数据，反过来也可以。 接下来的一步很关键。把KEIL和虚拟出来的串口绑定。现在把COM3和KEIL绑定。在KEIL中进入DEBUG模式。在最下面的COMMAND命令行，输入 modecom39600,0,8,1 %分别设置com3的波特率、奇偶校验 位、数据位、停止位 assigncom3
（以上参数设置注意要和所编程序中设置一致！） 打开串口调试助手 可以看到虚拟出来的串口COM3、COM4，选择COM4，设置为波特率9600，无校验位、8位数据位，1位停止位（和COM3、程序里的设置一样）。打开COM4。 现在就可以开始调试串口发送接收程序了。可以通过KEIL发送数据，在串口调试助手中就可以显示出来。也可以通过串口调试助手发送数据，在KEIL中接收。 实验实现PC机发送一个字符给单片机，单片机接收到后将其回发给PC机。在调试助手上（模拟PC）发送数据，单片机收到后将收到的结果回送到调试助手上。 2、以下在Proteus和串口调试助手实现的结果： 将编译好的HEX程序加载到Proteus中，注意这里需要加上串口模块，用来进行串行通信参数的设置。 点击串口，可以对串口进行设置： 用串口调试助手发送数据，即可看到仿真结果。 实验参考程序源文件在exp2-comm文件夹中。
8.用C语言或汇编语言实现串口通信（PC和单片机间） 上位机和下位机的主从工作方式为工业控制及自动控制系统所采用。由于PC 机分析能力强、处理速度更快及单片机使用灵活方便等特点，所以一般都将PC 机作为上位机，单片机作为下位机，二者通过RS-232或者RS-485接收、发送数据和传送指令。单片机可单独处理数据和控制任务，同时也将数据传送给PC机，由PC机对这些数据进行处理或显示 1 硬件电路的设计 MCS-51单片机有一个全双工的串行通讯口UART，利用其RXD和TXD与外界进行通信，其内部有2个物理上完全独立的接收、发送缓冲器SBUF，可同时发送和接收数据。所以单片机和PC机之间可以方便地进行串口通讯。单片机串口有3条引线:TXD(发送数据),RXD(接收数据)和GND(信号地)。因此在通信距离较短时可采用零MODEM方式，简单三连线结构。IBM-PC机有两个标准的RS-232串行口，其电平采用的是EIA电平，而MCS-51单片机的串行通信是由TXD(发送数据)和RXD(接收数据)来进行全双工通信的，它们的电平是TTL电平;为了PC机与MCS-51 机之间能可靠地进行串行通信，需要用电平转换芯片，可以采用MAXIM公司生产的专用芯片MAX232进行转换。电路如图1所示。硬件连接时，可从MAX232中的2路发送器和接收器中任选一路，只要注意发送与接收的引脚对应关系即可。接口电路如图3.5所示。
总体设计按照整体设计思路方案绘制原理图如下所示： 2 系统软件设计 软件设计分上位机软件设计和下位机软件设计。这两部分虽然在不同的机器上编写和运行，但它们要做的工作是对应的:一个发送，另一个接收。为了保证数据通信的可靠性，要制定通信协议，然后各自根据协议分别编制程序。现约定通信协议如下:PC机和单片机都可以发送和接收。上位机和下位机均采用查询方式发送控字符和数据、中断方式接收控制字符和数据。采用RS-232串口异步通信， １上位PC机与下位单片机异步串行通信的通信协议
1．闪烁灯 1．实验任务 如图4.1.1所示：在P1.0端口上接一个发光二极管L1，使L1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒。 2．电路原理图 图4.1.1 3．系统板上硬件连线 把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。 4．程序设计内容 （1）．延时程序的设计方法 作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要 求的闪烁时间间隔为0.2秒，相对于微秒来说，相差太大，所以我们在 执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程 序是如何设计呢？下面具体介绍其原理：
如图4.1.1所示的石英晶体为12MHz，因此，1个机器周期为1微秒机器周期微秒 MOV R6,#20 2个 2 D1: MOV R7,#248 2个 2 2＋2×248＝498 20× DJNZ R7,$ 2个2×248 (498 DJNZ R6,D1 2个2×20＝40 10002 因此，上面的延时程序时间为10.002ms。 由以上可知，当R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时， 延时10ms,以此为基本的计时单位。如本实验要求0.2秒＝200ms， 10ms×R5＝200ms，则R5＝20，延时子程序如下： DELAY: MOV R5,#20 D1: MOV R6,#20 D2: MOV R7,#248 DJNZ R7,$ DJNZ R6,D2 DJNZ R5,D1 RET （2）．输出控制 如图1所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管 的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平， 即P1.0＝0时，发光二极管L1亮；我们可以使用SETB P1.0指令使P1.0 端口输出高电平，使用CLR P1.0指令使P1.0端口输出低电平。 5．程序框图 如图4.1.2所示
实验六串行口通信实验 一、实验内容 实验板上有RS-232接口，将该接口与PC机的串口连接，可以实现单片机与PC机的串行通信，进行双向数据传输。本实验要求当PC机向实验板发送的数字在实验板上显示,按实验板键盘输入的数字在PC机上显示，并用串口助手工具软件进行调试。 二、实验目的 掌握单片机串行口工作原理，单片机串行口与PC机的通信工作原理及编程方法。 三、实验原理 51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通信。进行串行通讯信要满足一定的条件，比如电脑的串口是RS232电平(-5～-15V为1，+5～+15V为0)，而单片机的串口是TTL电平(大于+2.4V为1，小于- 0.7V为0)，两者之间必须有一个电平转换电路实现RS232电平与TTL电平的相互转换。 为了能够在PC机上看到单片机发出的数据，我们必须借助一个Windows软件进行观察，这里我们可以使用免费的串口调试程序SSCOM32或Windows的超级终端。 单片机串行接口有两个控制寄存器：SCON和PCON。串行口工作在方式0时，可通过外接移位寄存器实现串并行转换。在这种方式下，数据为8位，只能从RXD端输入输出，TXD端用于输出移位同步时钟信号，其波特率固定为振荡频率的1/12。由软件置位串行控制寄存器(SCON)的REN位后才能启动，串行接收，在CPU将数据写入SBUF寄存器后，立即启动发送。待8位数据输完后，硬件将SCON寄存器的T1位置1，必须由软件清零。 单片机与PC机通信时，其硬件接口技术主要是电平转换、控制接口设计和远近通信接口的不同处理技术。在DOS操作环境下，要实现单片机与微机的通信，只要直接对微机接口的通信芯片8250进行口地址操作即可。WINDOWS的环境下，由于系统硬件的无关性，不再允许用户直接操作串口地址。如果用户要进行串行通信，可以调用WINDOWS的API 应用程序接口函数，但其使用较为复杂，可以使用KEILC的通信控件解决这一问题。 四、实验电路 [参考学习板说明书P27]
51单片机流水灯试验 一、实验目的 1.了解51单片机的引脚结构。 2.根据所学汇编语言编写代码实现LED灯的流水功能。 3.利用开发板下载hex文件后验证功能。 二、实验器材 个人电脑，80c51单片机，开发板 三、实验原理 单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。使用rl或rr a实现位的转换。 A寄存器的位经过rr a之后转换如下所示： 然后将A寄存器转换一次便送给P2即MOV P2,A便将转换后的数送到了P2口，不断循环下去，便实现了逐位置一操作。 四、实验电路图
五、通过仿真实验正确性 代码如下：ORG 0 MOV A,#00000001B LOOP:MOV P2,A RL A ACALL DELAY SJMP LOOP DELAY:MOV R1,#255 DEL2:MOV R2,#250 DEL1:DJNZ R2,DEL1 DJNZ R1,DEL2 RET End 实验结果：
六、实验总结 这次试验我通过Proteus仿真实现对流水灯功能的实现。受益匪浅，对80c51的功能和结构有了深层次的了解，我深刻的明白，要想完全了解c51还有一定距离，但我会一如既往的同困难作斗争。在实验中，我遇到了不少困难，比如不知道怎么将程序写进单片机中，写好程序的却总出错，不知道什么原因，原来没有生成hex文件。这些错误令我明白以后在试验中要步步细心，避免出错。
C51单片机和电脑串口通信电路图与源码 51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。进行串行通讯时要满足一定的条件，比如电脑的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，我们采用了专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。我们采用了三线制连接串口，也就是说和电脑的9针串口只连接其中的3根线：第5脚的GND、第2脚的RXD、第3脚的TXD。这是最简单的连接方法，但是对我们来说已经足够使用了，电路如下图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机的20脚连接。 串口通讯的硬件电路如上图所示 在制作电路前我们先来看看要用的MAX232，这里我们不去具体讨论它，只要知道它是TTL和RS232电平相互转换的芯片和基本的引脚接线功能就行了。通常我会用两个小功率晶体管加少量的电路去替换MAX232，可以省一点，效果也不错,下图就是MAX232的基本接线图。 按图7－3加上MAX232就可以了。这大热天的拿烙铁焊焊，还真的是热气迫人来呀：P串口座用DB9的母头，这样就可以用买来的PC串口延长线进行和电脑相连接，也可以直接接到电脑com口上。 为了能够在电脑端看到单片机发出的数据，我们必须借助一个WINDOWS软件进行观察，这里我们利用一个免费的电脑串口调试软件。本串口软件在本网站可以找到 软件界面如上图，我们先要设置一下串口通讯的参数，将波特率调整为4800，勾选十六进制显示。串口选择为COM1，当然将网站提供的51单片机实验板的串口也要和电脑的COM1连接，将烧写有以下程序的单片
#include
51单片机实验报告
实验一 点亮流水灯 实验现象 Led灯交替亮，间隔大约10ms。实验代码 #include
void Delay10ms(unsigned int c) { unsigned char a, b; for (;c>0;c--) { for (b=38;b>0;b--) { for (a=130;a>0;a--); } } } 实验原理 While（1）表示一直循环。 循环体首先将P0的所有位都置于零，然后延时约50*10=500ms，接着P0位全置于1，于是LED全亮了。接着循环，直至关掉电源。延迟函数是通过多个for循环实现的。 实验2 流水灯（不运用库函数） 实验现象 起初led只有最右面的那一个不亮，半秒之后从右数第二个led
也不亮了，直到最后一个也熄灭，然后led除最后一个都亮，接着上述过程 #include
单片机技术与应用 实验报告 实验名称：单片机串行口与PC机通讯实验班级：11062811 学号：11061118 姓名：吕琳涛 指导老师：谷雨 2013年5月27日
1.实验要求 利用8031单片机串行口，实现与PC机通讯。 本实验实现以下功能，将从实验机键盘上键入的数字，字母显示到PC机显示器上，将PC机键盘输入的字符0-F（必须为大写字母）显示到实验机的数码管上。 2. 实验目的 1.掌握串行口工作方式的程序设计，掌握单片机通讯的编制。 2.了解实现串行通讯的硬环境，数据格式的协议，数据交换的协议。 3.了解PC机通讯的基本要求。 3.程序说明： 在本次实验中，我们可以SCON = 0x50;对应的解释为我们在初始化串口接口控制寄存器SCON用于确定串口通道工作方式的选择、接收和发送控制及其串口的状态标志。TMOD = 0x20;表示我们在程序中用于设定定时和计数器的工作方式。TH1 = 0xfd;TL1 = 0xfd;用于对低八位和高八位进行初始化，也就是进行赋值。TR1 = 1;表明我们设定的计数器开始进行计数。ES = 1;是对串行接口中断的中断控制进行设定。EA = 1;是51单片机中断系统的总允许控制端。 s = SBUF;s = s+1;SBUF = s;这三个语句是对我们实验要求的主体部分的代码编写。也就是获取数据，对数据进行自加1然后通过串口返回到我们pc机上。我们知道接受RI = 1单片机没有自动复位的功能，也就是我们需要人为地进行赋值。T1也是这样的。 至此，程序编写完成，放入软件中进行编译和下载。
2.上机调试说明 将程序编写成功后，我们就上机进行调试。 下载成功后，通过键盘我们将我们想要的数据输入pc机里，等待pc 与单片机进行串口通信，单片机进行加一处理之后然后传到pc机里，显示到电脑屏幕上。 至此实验仿真过程结束。 3.写出源程序清单及执行结果。 源程序： #include
//****************************************************************// // DHT 使用范例 //单片机 AT89S5 或 STC89C5 RC // 功能 串口发送温湿度数据波特率 9600 //硬件连接 P .0口为通讯口连接DHT ,DHT 地电源和地连接单片机地 电源和地 单片机串口加MAX 3 连接电脑 // 公司 济南联诚创发科技有限公司 //****************************************************************// #include
#include "STC12C5A.h" #include "SMG.h" #define FSOC 24000000L #define T1MS (65536-FSOC/12/1000) sbit LED0 = P0^0; unsigned int count=0;计时标志数 unsigned int xinlv=0;心率计算器 unsigned char seg[10] = {0xfc,0x60,0xda,0xf2,0x66,0xb6,0xbe,0xe0,0xfe,0xf6}; sbit HC595_RST = P0^6; sbit HC595_SCK = P0^4; sbit HC595_RCK = P0^5; sbit HC595_DAT = P0^7;
外部中断代码void Exti0_Init() { IT0 = 1; //下降沿触发 TCON.0=1 EX0 = 1; //开外部中断0 IE.0=1 EA = 1; //开总中断 } void Exit0_ISR() interrupt 0 { Xinlv++; LED0=0; delay_ms(2); LED0=1; } 定时器代码void Timer0_Init() { TMOD = 0x01; TR0 = 1; //16位定时器工作方式 TH0 = T1MS>>8; TL0 = T1MS; ET0 = 1; //打开定时器0中断 EA = 1; //打开总中断 } void Timer0_ISR() interrupt 1 { unsigned int temp; count++; TH0 = T1MS>>8; TL0 = T1MS; if(count=5000) temp=Xinlv; for{} SMG_Display(temp); }
实验十单片机串行口与PC机通讯实验报告 ㈠实验目的 1.掌握串行口工作方式的程序设计，掌握单片机通讯的编制； 2.了解实现串行通讯的硬环境，数据格式的协议，数据交换的协议； 3.了解PC机通讯的基本要求。 ㈡实验器材 1.G6W仿真器一台 2.MCS—51实验板一台 3.PC机一台 ㈢实验内容及要求 利用8051单片机串行口，实现与PC机通讯。 本实验实现以下功能，将从实验板键盘上键入的字符或数字显示到PC 机显示器上，再将PC机所接收的字符发送回单片机，并在实验板的LED上显示出来。 ㈣实验步骤 1.编写单片机发送和接收程序，并进行汇编调试。 2.运行PC机通讯软件“commtest.exe”，将单片机和PC机的波特率均设定 为1200。 3.运行单片机发送程序，按下不同按键（每个按键都定义成不同的字符）， 检查PC机所接收的字符是否与发送的字符相同。 4.将PC机所接收的字符发送给单片机，与此同时运行单片机接受程序，检 查实验板LED数码管所显示的字符是否与PC机发送的字符相同。
㈤ 实验框图
源程序代码： ORG 0000H AJMP START ORG 0023H AJMP SERVE ORG 0050H START: MOV 41H,#0H ;对几个存放地址进行初始化 MOV 42H,#0H MOV 43H,#0H MOV 44H,#0H MOV SCON,#00H ;初始化串行口控制寄存器，设置其为方式0 LCALL DISPLAY ;初始化显示 MOV TMOD,#20H ;设置为定时器0，模式选用2 MOV TL1, #0E6H ;设置1200的波特率 MOV TH1, #0E6H SETB TR1 ;开定时器 MOV SCON,#50H ;选用方式1，允许接收控制 SETB ES SETB EA ;开中断 LOOP: ACALL SOUT ;键盘扫描并发送，等待中断 SJMP LOOP SERVE JNB RI,SEND ;判断是发送中断还是接收中断，若为发送中 断则调用 ACALL S IN ;发送子程序，否则调用接收子程序 RETI SEND: CLR TI ;发送子程序 RETI SIN: CLR RI ;接受子程序 MOV SCON, #00H MOV A, SBUF ;接收数据 LCALL XS ;调用显示子程序 RETI 子程序： SOUT: CLR TI ;清发送中断标志位 LCALL KEY ;调用判断按键是否按下子程序 MOV A,R0 ;将按键对应的数字存入A MOV SBUF,A ;输出按键数字给锁存 RET KEY: MOV P1,#0FFH ;将P1设置为输入口 MOV A, P1 CPL A ;将A内值取反
51单片机串口通信，232通信，485通信，程序代码1：232通信 #include
while(1) { if(flag==1) { ES=0; for(i=0;i<6;i++) { SBUF=table[i]; while(!TI); TI=0; } SBUF=a; while(!TI); TI=0; ES=1; flag=0; } } } void ser() interrupt 4 {
RI=0; a=SBUF; flag=1; } 代码2：485通信 #include
} void main() { init_1602(); init(); while(1) { if(flag==1) { display(0,a); } } } void ser() interrupt 4 { RI=0; a=SBUF; flag=1; }
