牙轮钻机设备选型

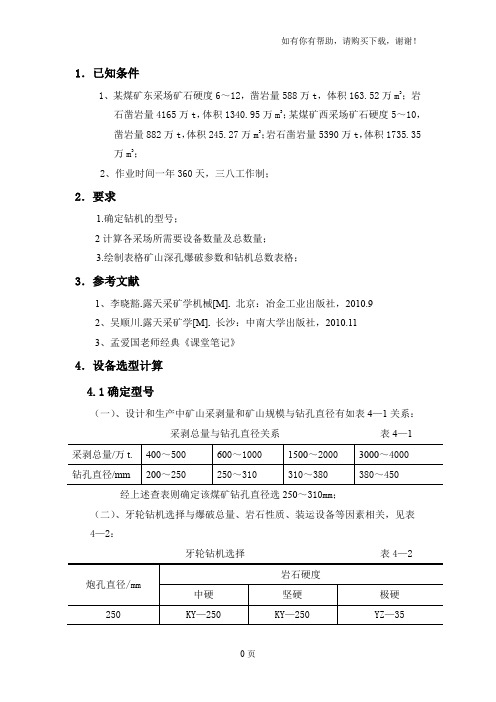

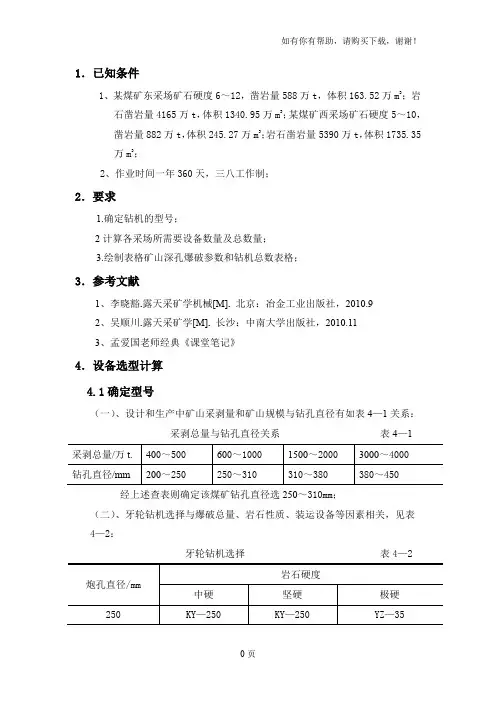

1.已知条件：
矿山深孔爆破参数及数量计算表
名称单位
东采场西采场
备注矿石岩石矿石岩石
矿石硬度F=12-6
凿岩量万t588 4165 882 5390
岩石的硬
度F=10-5
万m3163.52 1340.95 245.27 1735.35
段高m 12 12 12 12
孔径mm 310mm
孔距m 7.5 8 7.5 8
排拒m 5.5 6 5.5 6
孔深m 14 14 14 14 超深2
米
延米爆量M3/m 35.36 41.14 35.36 41.14
t/m 125.42 127.68 125.42 127.68
年穿孔米数万m 4.87 34.31 7.3 44.4 5%废孔
率
采区年穿
孔米数
万m39.18 51.7
年穿孔个
数
个3477 24506 5216 31713
个27983 36929 钻机效率万m/
台年
计算台数台
合计台数台
选取台数台
2、要求：（1）计算所需设备数量。
（2）完成表格填空。
（3）列出两种设备的技术规格和工作参数。
3、参考文献：
高永淘、吴顺川主编.露天采矿学.中南大学出版社.2008
李晓豁主编.露天采矿机械.北京.冶金工业出版社.2010
2.选型原则：
1）、实用性好，满足生产工艺要求，操作方便，技术性先进，生产效率高，能与相关设备使用。
2）、一般用在中硬强度以上，大型矿山使用。
3）、动力源以电力拖动为主。
4）、可靠性好，故障率低，出勤率高，平均寿命长，备件供应可靠。
5）、经济性好，耗能少，平均维修费用低。生命运营费用低。
2.1牙轮钻头运动原理
牙轮钻机钻孔时，依靠加压，回转机构通过钻杆，牙轮则被压在孔底上，当回论工作机构使钻具以一定的转速回转时，钻头上的各个牙轮，及即绕钻杆轴线公转，又可以绕本身轴线自转。
2.2牙轮钻头的破岩机理
1）、冲击压碎作用：
钻头纵向转动产的冲击载荷和钻压通过牙轮切入在岩石上，对孔底岩石产生冲击压碎作用，形成体积坑穴。
2）、滑动剪切作用：
牙轮钻头的超顶，复锥和移轴机构，使牙轮在孔底滚动的同时，还产生牙齿对孔第的滑动，剪切齿间岩石，形成沟槽。
3.设备匹配：
3.1轴压力
P=（0.06～0.07）fD
式中：P——轴压力，kN；
f——岩石的坚固性系数；
D——钻头的直径，mm；；
3.2钻孔速度
3.75Pn fD
ν=?
式中： v——牙轮钻机钻进速度，cm/min
n —钻具的转速，r/min ；
3.3钻机效率
0.6b
b b V vT η=
式中： V b —— 牙轮钻机台班生产能力，m/(台.班)； v ——牙轮钻机的钻进速度，cm/min; T b ——每班工作时间，h ；
ηb ——钻机台班时间利用系数，取0.8
3.4钻机数量的确定
1Q
N Q .q(1-e)
=
式中： Q ——设计的矿山年采剥总量，t ；
Q 1———每台牙轮钻机的年穿孔效率，m/a ；
q ——每米炮孔的爆破量，t/m ； e ——费孔率，一般取5%；
4.计算过程：
4.1对于矿石： 4.1.1轴压力：
当系数取0.07时有
P=0.07×12×310=260.4KN 4.1.2钻孔速度： 当n=100r/min 时有
V=3.75×260.4×100/(12×310)=26.25cm/min
4.1.3钻机效率
Vb=0.6×（26.25 /100）×8×60×0.8=60.48m
4.1.4钻机数量的确定 注：一年工作按300天算。
Q 1=60.48×3×300=54432m/a 东采场：
N=)
05.01(42.125544320000
588-??=0.91台
西采场：
N=
)
05.01(42.125544320000
882-??=1.36台
4.2对于岩石： 4.2.1轴压力：
当系数取0.07时有
P=0.07×10×310=217KN 4.1.2钻孔速度： 当n=90r/min 时有
V=3.75×217×90/(10×310)=23.63cm/min
4.1.3钻机效率
Vb=0.6×（23.63 /100）×8×60×0.8=54.44m
4.1.4钻机数量的确定 注：一年工作按300天算。
Q 1=54.44×3×300=48996m/a 东采场： N=)
05.01(68.127489960000
4165-??=7.01台
西采场： N=
)
05.01(68.127489960000
5390-??=9.07台
4.3综上所计算：
4.3.1本次设计所选用的牙轮钻机为YZ —55型号。 4.3.2东采场共配有0.91+7.01=7.92台即8台 4.3.3西采场共配有1.36+9.07=10.43台即11台
KY—310型牙轮钻机技术特征
名称特征参数适应岩石硬度（f）5～20
钻孔直径/mm 250～310
钻孔深度/m 17.5
钻孔方向/（°）90（垂直）最大轴压/KN 交流500
直流310
钻进速度/m·min-1交流0～0.98
直流0～4.5 回转转速/m·min-10～100
回转扭矩/N·m 7210 提升速度//m·min-10～11.87～20
行走方式液压驱动履带行走速度/km·h-10～0.63
爬坡能力/（°）12
接地比压/MPa 0.05
除尘方式干湿任选
空压机类型螺杆式
排渣风量/m3·min-140
排渣风压/MPa 0.35
装机功率/kw 450
外形尺寸（长×宽×高）
/m×m×m 钻架竖起时13.838×5.695×26.326 钻架放倒时26.606×5.695×7.620
整机重量/t 123
具体数据见附表
矿山深孔爆破参数及钻机数量计算表
单位
东采场西采场
备注矿石岩石矿石岩石
矿石硬度F=12~6
凿岩量万t 588 4165 882 5390
岩石的硬度F=10~5
年爆破量万m3163.52 1340.95 245.27 1735.35
段高m 12 12 12 12
孔径mm 310
孔距m 7.5 8 7.5 8
排距m 5.5 6 5.5 6
孔深m 14 14 14 14 超深2m 延米爆量m3/m 35.36 41.14 35.36 41.14
延米爆破
质量t/m 125.42 127.68 125.42 127.68
年穿孔米数万m 4.87 34.31 7.3 44.4 5%废孔率采区年总
穿孔米数万m 39.18 51.7
年穿孔个数个3477 24506 5216 31713
采区年穿
孔总数个27983 36929
钻机效率万m/台年 4.9 4.35 4.9 4.35
计算台数台0.91 7.01 1.36 9.07
合计台数台7.92 10.43
选取台数台8 11
总台数台19
