目录
1设计说明书 (2)
1.1设计依据 (2)
1.2设计概况 (2)
1.4设计范围 (2)
1.5 设计成果 (2)
2 设计说明书 (3)
2.1室内给水工程 (3)
2.1.1系统选择及方案比较 (3)
2.1.2系统组成 (3)
2.1.3加压设备及构筑物 (3)
2.2 室内排水工程 (3)
2.2.1系统选择 (3)
2.2.2系统组成 (3)
2.2.3 排水管道布置与敷设 (4)
2.3.1系统选择 (5)
2.3.2系统组成 (5)
2.3.3消火栓系统管网布置 (6)
2.3.4消火栓的布置原则 (6)
2.3.5消防水泵接合器 (7)
3 设计计算书 (8)
3.1 给水设计计算 (8)
3.1.1 竖向分区 (8)
3.1.2 用水量标准及各区用水量计算 (8)
3.1.3 管网水力计算 (8)
3.2 消防设计计算 (15)
3.2.1消火栓的选定 (15)
3.2.2消火栓系统的组成 (15)
3.2.3贮水池的贮水容积计算 (15)
3.2.4消火栓系统的计算 (15)
3.3 排水设计计算 (18)
3.3.1 排水系统选择 (18)
3.3.2系统中卫生器具当量表4-1 (18)
3.3.3 排水系统水力计算 (19)
3.3.4 排水管径的计算 (21)
致谢 (23)
主要参考文献 (24)
1设计说明书
1.1设计依据
《建筑给排水设计规范》GB 50015—2003（2003年版）
《高层民用建筑设计防火规范》GB 50045—95
《建筑设计防火规范》GBJ 16—87
《给水排水设计手册》第二册《建筑给水排水》第二版
1.2设计概况
该建筑为一栋普通高层住宅。查《建筑给排水设计规范》GB 50015-2003知此建筑属于普通住宅Ⅱ类住宅，时变化系数取2.3。所处城市市政设施配套完善，地上15层，无地下层。总高为45m，分为3个单元。一到十五层平面图一样致，每个单元每层为六户。房间内设有沐浴器、浴盆、洗脸盆、低水箱坐式大大便器、洗涤盆。其中浴盆、洗脸盆、洗涤盆需热水供应。每户按4人计算。用水量按200L/人·d。
1.4设计范围
本次设计本专业设计内容具体主要包括室内生活给水系统，室内生活排水系统，消防系统管网布置。
1.5 设计成果
1 设计说明书、计算书
2 给水、排水、消防平面布置图一张
3 给水系统图一张
4 排水系统图一张
5 消防系统图一张
6 卫生间、厨房大样图一张
2 设计说明书
2.1室内给水工程
2.1.1系统选择及方案比较
室外给水管网常年可用水头有0.35Mpa，可以考虑直接向较低的几层供水。经过方案的比较，室内给水系统采用分区供水方式，分为高、低二个区，高区（6-15层）采取上行下给供水方式，即市政管网——>地下贮水池——>水泵——>屋顶水箱——>高区各层用水点。低区（1-5层），采用下行上给供水方式，即市政管网直接供地区各用水点。
2.1.2系统组成
该建筑给水系统包括引入管﹑水表节点﹑给水管网和附件，此外，加压泵﹑屋顶高位水箱。
2.1.3加压设备及构筑物
加压泵采用两台。其中，一用一备。屋顶设生活给水水箱。
2.2 室内排水工程
2.2.1系统选择
因为该建筑所排出污水的污水性质、污染程度、结合室外排水系统体制，及所处城市市政设施比较完善，污水处理厂运行良好，所以采用污废水合流制排水系统。由于污水立管的水流流速大，而污水排出管的水流流速小，在立管底部管道内产生正压值，这个正压值能使靠近立管底部的卫生器具内的水封遭受迫坏，卫生器具内发生冒泡、满溢现象，严重影响使用。因此本设计采用了排水立管上设置专用通气管，情况大为改观，立管底部负压通过专用通气管而释放、平衡。
2.2.2系统组成
卫生器具、排水横支管、排水立管、排水横干管、通气管、排出管、检查井、清扫口。
2.2.3 排水管道布置与敷设
1.布置与敷设的原则：
(1) 排水畅通，水力条件好；
(2) 使用安全可靠，不影响室内环境卫生；
(3) 总管线短，工程造价低；
(4) 占地面积小，美观；
(5) 施工安装、维护管理方便；
(6) 保护管道不受破坏。
2.排水立管的布置与敷设：
(1) 立管应靠近排水量大，水中杂质多，最脏的排水点处。
(2) 立管不得穿过卧室、病房，也不宜靠近与卧室相邻的内墙。
(3) 立管宜靠近外墙，以减少埋地管长度，便于清通和维修。
(4) 立管应设检查口，其间距不大于10m，但底层和最高层必须设。平顶建筑物可用通气管顶口代替最高层的检查口。检查口中心至地面距离为1m，并应高于该层溢流水位最低的卫生器具上边缘0.15m。
3.排水横支管的布置与敷设：
(1) 排水横支管不宜太长，尽量少转弯，一根支管连接的卫生器具不宜太多。
(2) 横支管不得穿过沉降缝、烟道、风道。
(3) 横支管不得布置在遇水易引起燃烧、爆炸或损坏的原料、产品和设备上面，也不得布置在食堂、饮食业的主副食操作烹调的上方。
(4)横支管与楼板和墙应有一定距离，便于安装和维修。
(5)当横支管悬吊在楼板下，接有2个及2个以上大便器或3个及3个以上卫生器具时，横支管顶端应升至上层地面设清扫口。
4.排水横干管与排出管的布置与敷设：
(1)排出管以最短的距离排出室外，尽量避免在室内转弯。
(2)建筑层数为5～6层，并且排水立管仅设置伸顶通气管时，最低排水横支管与立管连接处距排水立管底垂直距离若小于0.75 m，则底部横管需单独排出。
(3)埋地管不得布置在可能受重物压坏处或穿越生产设备基础。
(4)埋地管穿越承重墙或基础处，应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不宜小于0.15m。
(5)湿陷性黄土地区的排出管应设在地沟内，并应设检漏井。
(6)排出管与室外排水管连接处应设检查井，检查井中心到建筑物外墙的距离不宜小于3m。
5.通气系统的布置与敷设：
(1) 生活污水和散发有害气体的生产污水管道应设伸顶通气管。
(2) 通气管需高出屋面不小于0.3m，但应大于积雪深度，上人屋面应大于2m。
(3) 连接4个及4个以上卫生器具，且长度大于12M的横支管和连接6个及6个以上大便器的横支管上要设环形通气管。
(4) 对卫生、安静要求高的建筑物内，生活污水管道宜设器具通气管。
(5) 器具通气管和环形通气管与通气管连接处应高于卫生器具上边缘0.15m，按不小于0.01的上升坡度与通气立管连接。
(6) 专用通气立管每隔2层，主通气管每隔8～10层设结合通气管与污水立管连接。结合通气管下端宜在污水横支管以下与污水立管以斜三通连接，上端可在卫生器具上边缘以上不小于0.15m处与通气立管以斜三通连接。
(7) 专用通气立管和主通气立管的上端可在最高层卫生器具上边缘或检查口以上
不小于0.15m处与污水立管以斜三通连接，下端在最低污水横支管以下与污水立管以斜三通连接。
(8) 通气立管不得接纳污水、废水和雨水，通气管不得与通风管或烟道连接。2.3消防工程
2.3.1系统选择
据《建筑设计防火规范》8.6.2.3 室内消火栓栓口处的静水压力应不超过80m水柱，如超过80m水柱时，应采取分区给水系统。消火栓栓口处的水压力超过50m水柱时，应设减压设施。所以根据实际情况，底层消火栓所承受的静水压力为43.5-1.1=42.4m<80m,因此该消火栓系统可以不分区。
屋顶设给水水箱，一旦发生火灾时先由生活水箱供水作为初期灭火之用。
设消防水泵，作为后续灭火供水。
2.3.2系统组成
消防系统主要由消防泵，消防管网，消火栓，减压阀，水泵接合器组成。
2.3.3消火栓系统管网布置
1．室内管道布置成环状，环状管网的进水管的引入管成两条，当其中一根发生故障时另一只进水管保证消防用水量和水压的要求。
2．保证同层相邻两个消火栓的充实
水柱同时到达被保护范围内的任何部位，每根消防竖管的管径应按通过的流量计算确定，但不应小于100mm,以保证消防车通过水泵结合器向室内供水的可能性.
3．高层建筑室内消防给水管网上应采用阀门分成若干独立段,已被检修.阀门的布置应使管道检修时关闭停用的立管不超过一条,消防管网阀门应经常处于开启状态,并
应设有明显的起闭标志,信号火灾阀门开启后进行铅封.
4．高层建筑室外设置水泵结合器,当室内消防水泵发生故障或遇大火室内消防水量不足时,供消防车从室外消火栓,消防储水池取水,通过水泵结合器将水送到室内消防给水管网.水泵结合器的设置数量按室内消防水量计算确定,采用两个,以利安全.
5．水泵结合器应有明显的标志.并设在便于消防车使用的地点,其周围15--40m.范围内设置消防水池，水泵结合器本次设计采用地下式。
2.3.4消火栓的布置原则
消火栓的合理布置，直接关系到扑救火灾的效果。因此，高层建筑的各层包括和主体间相连的附属建筑均应合理设置消火栓。
1．室内消火栓应布置在明显，易于取用的地方，严禁伪装消火栓。消防电梯前室应设消火栓。
2．消火栓应保证同层相邻两个消火栓的水柱同时到达室内任何部位
3．消火栓的水枪充实水柱长度应根据建筑物层高和选定的水枪设计流量通过水力计算确定。根据消防经验，对建筑高度不超过100m的高层建筑，充实水柱长度不应小于10m。
4．消火栓口之径。高层建筑室内消火栓口之径应为65mm，水带长度不应超过25m，水枪喷嘴口径不应小于19mm。同一层建筑内，应采用同一型号，规格的消火栓和与其配套的水带及水枪
5．消火栓口距地面的高度为1.1m，栓口出水方向宜向下或与设置消火栓的墙面垂直。
6．高层建筑屋顶应设置一个装有压力显示装置的检验消火栓，以利于经常检查消火栓系统是否能正常运行，同时也可用于扑救相邻建筑的火灾，保护本建筑不受其火灾威胁。检验消火栓充实水柱为10m，水带长度为25m。冬季应在屋顶出口处，水箱间采取防冻措施。
7．消火栓的间距应由计算确定，且高层建筑不应大于30m，裙房不应大于50m。
8．当消火栓口处压力大于0.5Mpa时，应在消火栓处设减压阀装置，一般采用减压阀或减压孔板用以减少消火栓前的剩余水压，是消防水量合理分配，系均衡供水，利于节水和消防人员把握水枪安全操作，也可以避免高位水箱中的消防贮水量在短时间内用完。
2.3.5消防水泵接合器
水泵结合器是消防车往室内管网供水的接口。水泵结合器一端由室内消火栓给水管网最底层引至室外，另一端进口可供消防车或移动水泵站加压向室内管网供水。
发生火灾时，如遇以下几种情况，均可采用消防车从室外消火栓取水，通过消防水泵接合器向室内消防给水管网供水：
(1) 室内消防水泵发生故障时；
(2) 室内遇大火，消防用水不足时；
(3) 室内消防用水不足，虽然消防水泵工作正常，但需向位于建筑物内的消防水池补充水。
水泵接合器的设置位置：
(1) 便于消防车消防水泵使用；
(2) 设在室外，并不妨碍交通；
(3) 与建筑物外墙有一定的距离，一般不小于5m；
(4) 离室外消火栓或消防水池不太远，一般为15-40m。
消防水泵接合器的间距不小于20m。每套消防水泵接合器均与室内消防管网直接连接。
水泵结合器与室内管网的连接管，设有:
(1) 阀门: 用于开启使用水泵结合器;
(2) 止回阀：防止室内管网内的水向外倒流;
(3) 安全阀：防止消防车送水压力过高，破坏室内消火栓给水系统。安全阀的定压高于室内最不利点消火栓要求的压力。
水泵接合器及其附件，其工作压力在设计上满足室内消防给水管网的分区要求。
消防水泵接合器外形与消火栓外形设有明显的区别。
3 设计计算书
3.1 给水设计计算
3.1.1 竖向分区
室外给水管网常年可资用水头有0.35Mpa，可以考虑直接向较低的几层供水。经过方案的比较，室内给水系统采用分区供水方式，分为高、低两个区，高区（6-15层）采取上行下给供水方式，即市政管网——>贮水池——>水泵——>屋顶水箱——>高区各层用水点。低区（1-5层），采用下行上给供水方式，即市政管网直接供低区各用水点。
3.1.2 用水量标准及各区用水量计算
水量标准及用水量见表3—1.1和表3—1.2。
3.1.3 管网水力计算
1．住宅建筑的生活给水管道的设计秒流量，应按下列步棸和方法计算：
(1) 据《建筑给排水设计规范》3.6.4-1计算出最大用水时卫生器具给水当量平均出流概率：
)36002.0/()(00???=T N mK q U g h %
式中0U ——生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）
0q ——最高用水日的用水定额
m ——每户用水人数；
K h ——小时变化系数
g N ——每设置的卫生器具给水当量数
T ——用水时数（h ）
0.2——一个卫生器具给水当量的额定流量（L/s ）
(2) 根据计算管段上的卫生器具给水当量总数，按3.6.4-2式得出该管段的卫生器具给水当量的同时出流概率：
g g c N N U /))1(1(-+=α（%）
式中U ——计算管段的卫生器具给水当量同时出流概率（%） c α——对应不同0U 的系数，查附录C 中表C g N ——计算管段的卫生器具给睡当量总数。
(3) 根据计算管段上的卫生器具给水当量同时出流概率，按3.6.4-3式计算得计算管段的设计秒流量：
)/(2.0s L N U q g g ??=
式中g q ——计算管段的设计秒流量（L/s ）
注：○
1 为了计算快速、方便，在计算出u 后，即可根据计算管段的n 值从附录D 的计算表中直接查得给水设计秒流量。该表可用内差法。
○
2 当计算管段的卫生器具给睡当量总数超过表D 中的最大值时，其流量应取最大用水时平均秒流量，即g g N U q 02.0=
○
3 如计算值小于该管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量。
○
4 如计算值大于该管段上安装的卫生器具给水额定流量的累加值，应按给水器具给水额定流量的累加值作为设计秒流量。
○
5 垃圾间给水立管设计秒流量： g g N q α2.0=
q g ——计算管段的设计秒流量，L/S ； N g ——计算管段的卫生器具给水当量总数按表
3—1.4采用；
α——根据建筑用途而定的系数，应按表3—1.3采用。
根据建筑用途而定的系数值表3—1.3
3．贮水池与高位水箱的设置计算
(1) 贮水池有效容积，其生活用水调节量和共处量的变化曲线经计算确定，资料不足时可按最高日用水量的15%-20%确定。
有效容积为：Q
×20%=204×20%=40.8m3贮水池可取45m3
d
(2) 高位水箱的设置与计算
○1高位水箱容积计算
由水泵联动提升进水的水箱的生活用水调节容积，不宜小于最大用水时水量的50%。
屋顶水箱容积：Q
/2=19.5/2=9.75m3所以可取10m3。
H
○2高位水箱设置高度
由系统计算草图以及初步计算结果可知，最不利点为立管B十五层用户支管上的浴盆水龙头最不利点的工作压力为0.05MPa，标高为42m，水箱底的设置高度取
42+5.0=47m
4．高区给水水力计算
(1) 系统计算草图符在设计计算书之后，由于建筑AC结构一样，B单元户型也一样，所以只需计算一个单元的立管。
(2) 高区给水水力计算表，见表3—1.6。计算草图见3-2。
(3)高区静水压力校核
给水高位水箱最低点的标高为47m，第六层卫生器具的标高为15.5m
47-15.5=31.5m<35m
不需采取减压措施。五六层之间设置连通管。
5．底区给水水力计算
(1) 水力计算及管径的确定
低区由市政管网直接供水，一共五层，低区给水管网计算草图符在设计计算书之后。经初步计算及草图可知，最不利用水设施为5层與洗台。水力计算见表3—1.7计算草图见图3-2。
(2) 给水系统压力校核
室内给水管网所需水压按下式确定：
H=H
2+H
3
+0.01(H
1
+H
4
)
式中 H——建筑给水引入管前所需水压（MPa）；
H
1
——最不利配水点与引入管的标高差(m)；
H
2
——管网内沿程与局部水头损失之和（MPa）；
H
3
——水表的水头损失（MPa）；
H
4
——最不利配水点所需流出水头（m）。
H
1
=12.7-(-2)=14.7m
H
2
=1.3×85.05=110.6KPa
H
3
取7 kPa
H
4
=50 KPa
那么
H=14.7+11.06+0.7+5=31.46<35m
由资料得知市政管网的供水压力为
0.35 MPa，因此满足要求。
6.加压水泵的选择
见水泵计算草图
由图可知压水管的长度是58.8m，压
水管沿程水头损失hy= 0.311×58.8=
18.3KPa
吸水管沿程水头损失hy1=0.055×1.5=
0.083KP a
故水泵管路的总水头损失为
(18.3+0.083)×1.3=23.9 KPa
水箱最高水位与底层贮水池最低水位之
差为:
47.0-(0)= 470KPa
取水箱进水浮球阀的流出水头为20KPa
∴水泵扬程Hp= 470+20+23.9=513.9 KPa
水泵的出水流量同最高日最大时用水量一样为19.5m3/h。据此选择水泵为IS65-40-250（扬程为80m，流量为25m3/h，）两台，其中一台备用。配备的电动机为Y160M2-2 。
3.2 消防设计计算
3.2.1消火栓的选定
室内消火栓直径采用SN65型,水枪为QZ19,配备水带采用麻质水龙带。
3.2.2消火栓系统的组成
由消防水泵、提升泵、消防立管、消火栓、水泵接合器组成。
3.2.3贮水池的贮水容积计算
贮存在消防用水量按消防用水2h-消防流量10L/s 计算，其贮水量为：
V x =
1000
3600
102??=72m 3
3.2.4消火栓系统的计算
1 消火栓间距的确定
按规范要求，消火栓的间距应保证同层任何部位有2个消火栓的水枪充实水柱同时到达。该建筑总长约100m ，宽约25m ，高度45m ，故可选择不分区的供水方式。
.消火栓保护半径应为：
m C 2338.052h L R d =+?=+= (3.1) 式中 R ——消火栓保护半径，m;
C ——水带展开时的弯曲系数，一般取0.8—0.9； d L ——水带长度，m ；
h ——水枪充实水柱倾斜?45 时的水平投影距离，对一般建筑（层高为3—
3.5m ）由于两楼板间的限制，一般取h=3.0m ；对于公业厂房和层高大于3.5m 的民用建筑应该按?=sin45H h m 计算；
m H ——水枪充实水柱长度，m ； 2 消火栓间距的确定
20m 20.201123b R S 2222≈=-=-≤ (3.2) 式中：S ——消火栓间距，m ； R ——消火栓保护半径，m;
b ——消火栓最大保护宽度，应为一个房间的长度加走廊的宽度，m 。
据此应在走道上布置3个消火栓（间距<20m ）才能满足要求。另外，消防电梯的前室也要设消火栓。
3 消火栓口所需的压力计算
消火栓口所需的压力计算
k d q xh H h H H ++= (3.3)
式中 xh H ——消火栓口的压力，a kP ；
Hq ——水枪喷嘴处的压力，a kP ；
d h ——水带的水头损失，a kP ；
k H ——消火栓栓口水头损失，按20a kP 计算。
水枪喷嘴处所需水压计算
a 2m f m f q 169kP O 9mH .1612
21.10097.0112
21.1H 1H H ==??-?=-=α?α (3.4)
式中 Hq ——水枪喷嘴处的压力，a kP ；
f α——试验系数，与m H 有关，此处m H 为122O mH ，查表得f α为1.21；
?——与水枪喷嘴口径有关的阻力系数，该处水枪喷嘴口径为19mm ，对应的f
α为0.0097；
m H ——水枪充实水柱长度，m ；
水枪喷嘴的出流量计算
s /0L .5s /2L .59.16577.1BH q q xh >=?== (3.5)
式中 B —— 水枪水流特性系数，与水枪嘴口径有关，该处水枪喷嘴口径为19mm ，
查表得B 为1.577；
Hq ——水枪喷嘴处的压力，a kP ；
水带阻力损失计算
O 91mH .22.52500430.0q L A h 222
xh d z d =??=??= (3.6)
式中 d h ——水带的水头损失，a kP ； d L ——水带长度，m ；
z A ——水带阻力系数，所选的水带为麻织的直径为65mm ，查表得z A 为
0.00430。
xh q ——水枪的射流量，L/s ；
所以得：a 2k d q xh 218.1kP O 81mH .21291.29.16H h H H ==++=++= 4 消火栓系统水力计算
按照最不利点消火栓竖管和消火栓的流量分配要求，最不利消防竖管即X1，按图3-3管路计算，配管水力计算成果见表3-1.8。
消火栓给水系统配水管水力计算表表 3-1.8
说明：管材为铸铁管；
管路总水头损失为：H
w
= 52.245×1.1= 57.47 KPa 。
消火栓给水系统所需总水压（H
x
）应为：
H
x =H
1
+ H
w
xh
H
= 43.1+ 21.81+ 5.747 = 70.66 mH
2
O
按消火栓灭火总用水量： Q
x
= 43.2 L/S
选消防泵DA1-150-40型2台水泵，（流量35-50L/S扬程98.4-121.2M N=62.88KW）一用一备。
根据室内消防用水量，应设置三套水泵接合器（流量10—15L/S）。
3.3 排水设计计算
3.3.1 排水系统选择
(1)、因为该建筑所处城市市政设施比较完善，污水处理厂运行良好，所以采用污废水合流制排水系统。
(2)、因为该建筑层数为15层，所以分别采用由1根排水立管和1根通气立管组成的双立管排水系统。
3.3.2系统中卫生器具当量表4-1
该建筑物中所涉及卫生器具排水的流量、当量和排水管的管径、最小坡度表4-1
3.3.3 排水系统水力计算
公式的确定：
q
u =0.12
max
q
N
p
+
α（6.1）
式中：q
u
——计算管段排水设计秒流量，L/S；
N
p
——计算管段卫生器具排水当量总数；
m ax
q——计算管段上排水量最大的一个卫生器具的排水流量，L/S；
α——根据建筑物用途而定的系数，本设计中取α=1.5。
以排水立管1 为例进行计算，计算见表4-2.
其余各管以此类推。与大便器连接的横支管管径均为110mm，坡度一律采用i=0.026。排水横干管坡度一律采用i=0.008。
排水计算草图
第一章设计任务书 一、设计任务 孝感某中学拟建一幢5层教学楼，总建筑面积近5200㎡；建筑高度21.6m；底层为行政办公及实验室，二至五层为教室。每层设卫生间两处，一处为男女厕所；另一处为男女隔层厕所（一、三、五层为男厕）。男厕内设污水池1个，洗手盆1个，小便槽4.9m长，便槽蹲位5个；女厕内设污水池和洗手盆各1个，便槽蹲位8个。层顶水箱间一座。 要求设计建筑给水排水工程。具体内容包括： 1、建筑给水系统设计。选择给水方式，布置给水管道及设备；进行给水管网水力计算及室内所需水压的计算；高位水箱容积计算及校核水箱安装高度；绘制给水系统的平面图、系统图及卫生间大样图。 2、建筑消防系统设计。消防用水量及高位水箱消防贮水量的计算；布置消防管网；进行消防管道水力计算及消防水压计算；选择消防水泵以及确定稳压系统；绘制消水栓系统的平面图及系统图。 3、建筑排水系统设计。排水体制的确定以及排水管道的布置；排水管道水力计算；化粪池的容积计算及选型；绘制排水系统的平面图及系统图。 二、设计资料 1、建筑设计资料 建筑物一层平面图，二层平面图，三至五层平面图及屋顶平面图及水箱间平面，立面图共5张。 本建筑为5层，底层高为4.2m，二至五层层高为3.6m，上人屋面，楼梯间屋顶标高为27.2m，水箱间标高为22.2m。室内外高差为0.3m。冻土深度为0.2m。 2、市政基础资料 （1）给水水源 建筑物北侧和西侧有城市市政给水管道，管径为DN300，常年可提供的资用
水头为0.15MPa，管道埋深为室外地面以下0.5m。 （2）排水资料 本建筑物西侧有城市排水管道，其管径为DN500，管内底深为室外地面以下1.5m，管材为钢筋混凝土。 未预见水量：按日用水量的12%计算。 三、设计要求 1、设计计算说明书1份 2、课程设计图纸 课程设计图纸数量不得少于5张，用CAD绘制。 图纸绘制要求： 建筑给水排水系统图的绘制按轴测正投影法绘制，管道布置方向应与平面图相对应，并按比例绘制。
北京交通大学 《建筑给排水》大作业设计 专业：环境工程 班级：环境1101 学生姓名：沈悦 学生学号：11233017 指导教师：王锦 土建学院建筑市政环境工程系 二○一四年四月
目录 第1篇设计说明书 第1章设计基本内容和要求 1.1设计资料 (3) 1.2设计主要内容 (3) 1.3课程设计基本要求 (3) 1.4设计重点研究问题 (3) 1.5评分标准 (3) 第2章室内给水工程 2.1 给水方式的选择 (4) 2.2 给水管道的布置与敷设 (4) 2.3 管材和管件 (5) 第3章建筑消防给水系统 3.1 消火栓给水系统的布置 (5) 3.2 消火栓布置 (6) 3.3 消防管道布置 (7) 3.5 具体设计图样 (7) 第4章建筑排水系统 4.1 排水系统分类 (7) 4.2 排水系统组成 (7) 4.3 排水方式的选择 (8) 4.4 排水管道的布置与敷设 (8) 4.5 排水管网设计图样 (10) 第5章建筑雨水系统 (11) 第2篇设计计算书 第1章室内生活给水系统 (11) 第2章建筑消火栓给水系统设计 (13) 第3章建筑排水系统设计 (15) 第4章建筑雨水排水系统设计 (18) 第5章参考文献 (18) 第3篇课程设计总结 第1章心得及致谢 (19)
第1篇设计说明书 第一章设计基本内容和要求： 1.1设计资料 1. 工程概况：该建筑为一幢7层高的多层建筑，该建筑为一类、耐火等级一级。该幢楼包括四个单元，各单元各层的建筑结构基本相同（见建筑平面图）。在该幢建筑物的北侧共建四个出口：分别对应于每个单元，每个单元的每层有两个住户，每个住户为三室两厅的一套，每套间均设有厨房与两个卫生间。 该幢建筑物总建筑面积为8733.16m2，总高度为20.9m，标准层高为2.9m，一层地评标高位±0.000m，冻土深度为0.7m。 2. 背景资料 本建筑水源为小区自备井，经给水泵站加压后供给小区各用水点，一层引入管压力不低于0.35MPa。 本建筑±0.00以上排水采用重力排水，±0.00以下采用压力提升排水。污废水经污水管道收集后排入室外化粪池，经化粪池处理后，排入市政污水管网。 3. 建筑图纸：首层及标准层。 4. 气候暴雨强度等条件按各位同学家乡考虑。 1.2设计主要内容 1. 多层建筑给水系统方式选择与设计计算,完成该建筑的给水系统平面图和系统图草图； 2. 多层建筑消防系统方式选择与设计计算,完成该建筑的消防系统平面图和系统图草图； 3. 多层建筑排水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 4. 多层建筑雨水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 1.3基本要求 1. 建筑给水、排水、消防、雨水各系统的体制应当合理选择，注意技术先进性和经济合理性。 2. 根据选定的系统体制，按照相关设计手册，确定有关的设计参数、尺寸和所需的材料、规格等。 3．平面图管线布置合理，并注意各管线交叉连接，注意立管编号。 1.4设计重点研究的问题： 建筑给水、排水、雨水、消防系统的体制选择，尤其是消火栓系统的设计计算。 参考资料推荐： ［1］王增长，《建筑给水排水工程》第六版，中国建筑工业出版社1998 ［2］高明远，《建筑给水排水工程学》中国建筑工业出版社2002 ［3］1998 ［4］中国建筑工业出版社编，《建筑给水排水工程规范》，中国建筑工业出版社 ［5］陈耀宗，《建筑给水排水设计手册》，中国建筑工业出版社1992
给水排水课程设计
摘要 在城镇，从住宅、工厂和各种公共建筑物中不断排出各种各样的污水和废弃物，需要及时妥善地排除、处理或利用。 排水工程是为保护环境，现代城市就需要建设一整套的工程设施来收集、转输、处理和处置污水的工程设施。主要设计一个污水出处理厂的处理工艺。消除污水的危害，保障人民的健康和造福子孙后代。因此，针对此情况，我们的应该进一步完善现代城市的排水管道设计，来使污水能以不污染环境为前提，顺利的排出并且竟可能的回收利用。
目录 一、概述---------------------------------------------------------------1 1.1设计准备-----------------------------------------------------------1 1.2排水设计方案-----------------------------------------------------1 1.3管网布置-----------------------------------------------------------1 二、设计计算-----------------------------------------------------------1 2.1居民生活污水流量计算--------------------------------------------2 2.2生活污水量总变化系数的确定------------------------------------2 2.3设计充满度---------------------------------------------------------2 2.4设计流速------------------------------------------------------------3 2.5最小设计坡度------------------------------------------------------3 三、计算结果------------------------------------------------------------4 3.1表一----------------------------------------------------------------5 3.2表二----------------------------------------------------------------6 四、小结-----------------------------------------------------------------7
第一章设计说明书 1.1生活给水系统 1.1.1系统给水方式的确定 该建筑物为低层住宅，层数为六层，采用钢筋混凝土框架结构，层高为3M，室外高差为0.1m。在本工程设计中,市政外网可提供的用水压为270kPa，基本能满足建筑部用水要求，故考虑采用直接给水方式。这样可以充分利用外网的水压,节省投资,方便管理.且经计算满足要求。 1.1.2给水系统的组成 整个给水系统由引入管、水表节点、给水管道及给水附件等组成。 （1）阀门 管路上的阀门均采用铜阀门，阀门口径与给水管道接口管径一致，并于以下部位安装： 1）住宅给水管道从市政给水管道的引入管段上，设于水表前。由于水表后设置管道倒流防止器，因此不需在水表后设置止回阀； 2）从住宅给水干管上接出的支管起端或接户管起端； 3）能保证事故时供水安全而设置的阀门； 4）各用户水表节点。 （2）水表 总水表选用LXS—50C型，DN50的湿式旋翼式水表，入户水表选用LXLC可拆卸螺翼式水表，公称直径为80mm。安装在引入管的水平管段上，总水表节点处设置相应的水表井。根据《给排水标准图集S1》，水表井尺寸为1.5m×1.0m×1.9m。 1.1.3给水系统的材料选用 该住宅室给水管均采用PP-R给水管，热熔连接。室外埋地给水管采用衬里的铸铁给水管,法兰连接。 1.1.4给水管道的布置与敷设 1)引入管从建筑物南部引入。给水干管、立管尽量靠近用水量最大设备处，以减少管道转输流量，使大口径管道长度最短。 2)室外给水管埋深0.8m，给水引入管设0.002～0.005的坡度坡向泄水装置，以便检修时排放存水。 3)各层给水管道采用暗装敷设，管道尽量沿墙、梁、柱直线敷设。 4)管道外壁距墙面不小于150mm，离梁，柱及设备之间的距离为50mm，立管外壁距墙，梁，柱静距不小于50mm，支管距墙，梁，柱静距为20~25mm。 5)给水管与排水管道平行，交叉时，其距离分别大于0.5m和0.15m，交叉给水管道在排水管上面。 6)立管通过楼板时应预埋套管，且高出地面10~20mm。 1.2生活排水系统

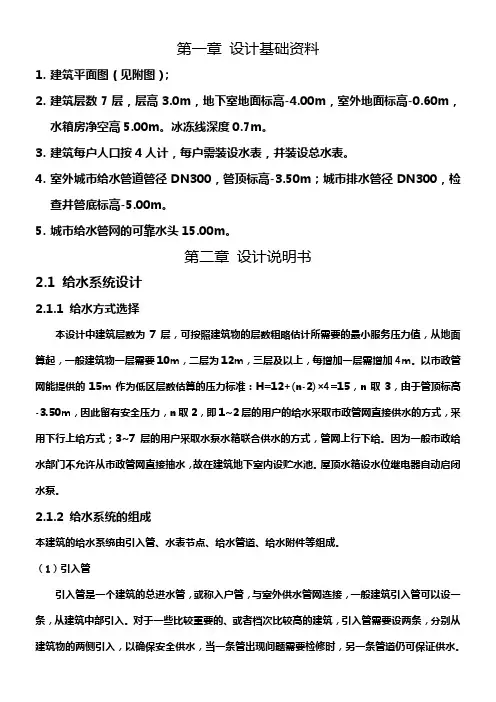

第一章设计基础资料 1.建筑平面图（见附图）； 2.建筑层数7层，层高 3.0m，地下室地面标高- 4.00m，室外地面标 高-0.60m，水箱房净空高5.00m。冰冻线深度0.7m。 3.建筑每户人口按4人计，每户需装设水表，并装设总水表。 4.室外城市给水管道管径DN300，管顶标高-3.50m；城市排水管径 DN300，检查井管底标高-5.00m。 5.城市给水管网的可靠水头15.00m。
第二章设计说明书 2.1 给水系统设计 2.1.1 给水方式选择 （1）给水方式列举 ①直供给水方式 由市政管网直接供水，适用于室外给水管网的水量、水压在一天内均能满足用水要求的建筑。 ②单设水箱给水方式 宜在以下两种情况时采用：室外市政管网供水压力周期性不足时，或在市政管网供水压力过高时作减压稳压用。根据原始资料管网压力为320~450KPa，属于压力周期性不足的情况，故而采用单设水箱方案。 ③水泵直接供水方式 宜在室外给水管网的水压经常不足时采用。但由于水泵直接供水压力稳定性差，且直接抽水会对周边用水压力产生波动影响用，而本项目中低水量时压力450KPa可以供至9层以上，所以在该项目中不宜且不需要采用设置水泵的方式。 ④水池—恒速泵—水箱联合给水方式 水池—恒速泵—水箱联合给水方式的供水设备包括贮水池、离心水泵和水箱。其主要特点是在各区上层的适当位置（一般高于分区处3~4层）设分区高位水箱，其作用是贮存、调节本区的用水量和稳定水压，水箱内的水由设在底层或地下室的离心水泵输送。设水泵和水箱的给水方式宜在室外给水管网压力低于或经常不满足建筑内给水管网所需的水压，且室内用水不均匀时采用。 ⑤水池—变频泵给水方式 可分为变频泵并联给水、变频泵减压阀给水两种主要方式，比较见下表 1.1所示： 表2.1 各种变频泵给水方式优缺点比较
市政与环境工程系 MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT 课程设计 说明书 姓名：陈启帆 学号：23 专业：环境工程 吉林建筑大学城建学院 2016年07月 - 1 -
市政与环境工程系 MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT 课程设计说明书 (吉林省长春地区宽城区给水管网设计) 学生姓名：陈启帆 导师： 学科、专业：环境工程 所在系别：市政与环境工程系 日期：2016年07月 学校名称：吉林建筑大学城建学院 - 2 -
市政与环境工程系 MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT 目录 1. 课程设计题目 (4) 2. 课程设计目的及要求 (4) 3. 设计任务 (5) 4. 原始资料 (5) 5. 基本要求 (8) 6. 设计成果 (8) 7. 设计步骤 (8) 8. 设计用水量计算 (9) 9. 确定给水管网定线方案 (11) 10. 设计流量分配与管径设计 (11) 11. 设计结束语与心得体会 (14) 12. 参考资料 (16) - 3 -
市政与环境工程系 MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT 1. 课程设计题目 吉林省长春地区宽城区给水管网设计 2. 课程设计目的及要求 通过城镇给水管网设计管网的设计步骤和方法，为以后毕业设计及从事给水管网的工程设计打下初步基础。 （1）了解管网定线原则； （2）掌握经济管径选择要求； （3）掌握给水系统压力关系确定方法； （4）掌握管网水力计算。 - 4 -
给水处理厂设计课程设计
四川理工学院课程设计 C市给水处理厂设计 学生： 学号： 专业：给水排水工程 班级： 指导教师： 四川理工学院建筑工程学院二○年月
四川理工学院 课程设计任务书 设计题目：《C市给水处理厂设计》 学院：建工学院专业：给排水班级： 2011 学号： 学生：指导教师： 接受任务时间 2014 年 6 月 30 日 教研室主任（签名）学院院长（盖章） 1．课程设计的主要内容及基本要求 需完成课程设计提供的《C市给水处理厂设计》中涉及全部内容。可徒手绘图或者采用计算机出图，并将结果编写完整的计算书。计算书的内容及要求详见课程设计任务书与指导书。 2．指定查阅的主要参考文献及说明 （1）《给水排水设计手册》（第1册）常用资料. （2）《给水排水设计手册》（第3册）城镇给水. （3）《给水排水工程快速设计手册》（第1册）给水工程. （4）《建筑给水排水制图标准》GB/T50106—2010． （5）《给水排水国家标准图集》（S1、S2等）． （6）《室外给水设计规范》GB50013-2006． 3．进度安排
各一份。 2、附图纸的电子文件。 摘要 作为给水系统中相当重要的一个组成部分，给水处理决定了供给用户的水是否符合水质要求，给水处理厂需要根据用户对水质水量的要求进行相应的处理。本次给水工程课程设计旨在对C市给水处理厂进行一个初步设计，根据已给的C市地形图、江流以及设计水量，确定给水处理厂的位置以及占地面积；根据江流水的水质情况，通过各絮凝池、沉淀池以及滤池的比较，最终确定采用折板絮凝池、异向流斜管沉淀池、重力式无阀滤池、液氯消毒组成的常规工艺处理，从而使供水水质达到国家生活饮用水水质标准（GB5749-2006）。对各净水构筑物、给水处理厂高程进行计算，画出给水处理厂管线平面布置图和构筑物平面布置图、净水流程高程布置图以及主要净水构筑物工艺图。 关键词：给水处理厂；折板絮凝池；异向流斜管沉淀池；重力式无阀滤池
《给水排水管网系统》课程设计 计算说明书 题目：衡阳市给水排水管网工程 学院：市政与环境工程学院 专业：给排水科学与工程 姓名：孔庆培 学号：026413158 指导老师：谭水成 完成时间：2015年12月30日
前言 衡阳市给水排水管道工程设计，其市总人口54.32万左右，有一工厂A和火车站。总设计时间为2周，设计内容主要是给水管道的定线、水力计算及部分区域的污水、雨水设计，并作出平面图和纵剖面图。 设计过程中，先大致了解衡阳市地形分布后，决定通过分区供水满足整个城市的用水需求。定线，给水水力计算，确定管径，校核等等，把定下的管径标图并整理报告。考虑城市初步规划，以及资金投资问题，采用完全分流制排水系统。生活污水和工业废水通过污水排水系统送至污水处理厂，经处理后再排入水体。雨水是通过雨水排水系统直接排入水体。 课程设计让我们结合所学知识，运用CAD制图，画出衡阳市给水排水管道总平面分布图，部分污水干管剖面图,学会灵活运用知识。
Preface The design of water supply and drainage pipeline engineering of Hengyang city , the total population of the city is 543，200 around,there are a facto ry “A” and a train station in the city. The total time of the design for 2 weeks, the content of the design is mainly about the water supply pipeline alignment, hydraulic calculation and the sewage of part of area, rainwater design, and make the plane figure and profile. In the design process, first understand topographic distribution of Hengyang city roughly, decide to meet the whole city water demand by the district water supply. Fixed line, calculation, to determine the water hydraulic diameter, checking and so on, to set the diameter of plotting and finishing the report. Considering the preliminary planning of the city, and the problem of capital investment, using completely separate drainage system. Domestic sewage and industrial wastewater is sent to the sewage treatment plant through the sewage system, and then discharged into the water body after the theatment. The rain water is directly discharged into the water body through rainwater drainage system. Curriculum design allows us to combine the knowledge which we have learned, the use of CAD drawing, drawing a distribution map of general layout of water supply and drainage pipeline in Hengyang City, part of the sewage trunk pipe profile, learn to use knowledge flexibly.
《建筑给水排水》课程设计大纲 课程中文名称：建筑给水排水课程设计 课程编码：0440027 课程英文名称：The building of water draining and supplying engineering Course Design 课程类型：专业基础必修课 适用年级：二年级 适用专业：给水排水、供热通风与空调工程 总学时：30学时 先修课程：水泵与泵站、建筑概论、给水工程、建筑给排水 后续课程：排水工程、水处理工程 编写人：乌买尔、陶红菲 审定人：丁永明、陆卫东 一、课程设计目的与要求 1、设计目的 培养理论联系实际的思想，训练综合运用建筑给排水设计和有关先修课程的理论，结和生产实际和解决实际工程问题的能力，巩固、加深和扩展有关建筑给排水设计方面的知识。 2、设计要求 （1）通过制定设计方案，合理选择给排水方式，正确、熟练运用给排水设计规范、手册、确定选择管道材料及设备，以及较全面的的考给排水系统的布置、实用和维护等要求，达到了解和掌握机建筑给排水系统的设计过程和方法。 （2）进行设计基本技能的训练。例如计算、绘图、熟悉和运用设计资料（手册、图册、标准和规范等）以及使用经验数据、进行经验估算和处理数据的能力。 二、课程设计方式 学生设计题目一般由指导教师拟定，建筑给排水设计可以同选一题或分组做一题，要求每个学生必须独立完成整套设计、计算内容。 三、课程设计内容 1、根据所给图纸及资料，确定给水方式并作出各种管道的总平面布置图。 2、根据给水系统，规划管道，进行流量计算、水力计算。 3、绘制施工图。 4、完成设计计算说明书。 每个学生必须独立完成课程设计．设计题目为一般住宅建筑给排水（如建筑给水系统、建筑排水系统、建筑消防给水系统等单项工程）。 四、课程设计地点 1、时间安排：1周 2、地点：教室
吉林建筑大学 课程设计(论文)说明书 课题名称长春市正大光明城2#楼 室内给水、排水设计、消防设计 院（系）市政与环境工程学院 专业给水排水工程101班 姓名宋天芳 学号21 起讫日期7月1 日- 7月 12日 指导教师 2013年 7 月12日
前言 建筑给水排水是给水排水工程中比较重要的一部分，本次设计说明书就是针对室内给水排水的设计及其计算，从而了解并掌握建筑室内给水排水设计的方法和要求。 水是我们生活中必不可少的一部分，每个人每天必须摄入一定的水量来满足机体的生活需要，因此建筑给水排水也成为我们现在建筑中必不可少的一部分，做好室内给水排水才能让我们的生活更美好。 室内给水排水的设计要合理的安排好给水管道、排水管道和消防管道的布局，计量避免交叉和错乱。 此次设计说明书也就是针对这个问题而做的一次设计。 此次设计主要依据建筑条件图和设计规范、设计手册、技术措施、标准图集设计。其余参考书详见参考书目。
目录 一、设计指导书 二、设计过程说明 三、室内给水系统计算 四、室内排水系统的计算 五、建筑内部消防系统的计算 六、小结
一、《建筑给排水工程课程设计》指导书 一、收集资料：气象、土建、水质资料、参考资料 二、设计计算： 根据建筑性质、卫生器具及用水点位置，布置给水、排水管线，根据相应公式计算给水排水流量。并分别确定其管径、管道坡度、阻力损失等。 三、绘施工图： 1、图纸内容 各系统设计一般由设计说明、平面图、系统图组成(必要时宜带有局部详图)。 A.设计说明 设计图纸上用图线表达不清楚的问题，需要用文字加以说明。主要内容有：给水所需总压力；给排水管道采用的管材及接口方式；对管道敷设的技术要求；对施工质量及验收的要求；各系统主要材料、设备的统计等。 B.平面图 平面图是设计图纸的主要部分。本图应表明给水、排水系统管道(立管，横管、支管)的水平位置及管径、立管编号，管道坡度。 C.系统图 系统图也叫轴侧图，该图表明系统各管道的空间关系，图内除注明管径及立管编号外，还应标明管道标高及坡度。 D.详图 当某些设备的构造或管道的连接情况在以上图中表示不清楚，用文字也说明不清，可将这些部分绘成详图。 E.设备及材料明细表 为方便施工备料，应将工程涉及的管材、阀门、仪表、容器设备等列出并制成明细表。一般表中项目包括：编号、名称、型号规格、单位、数量及备注等项目，其中备注栏内主要写明对材料设备有明确要求的生产厂家等。 2.设计图例 为使工程设计图纸，满足设计、报批、施工、存档、交流等方面的使用要求，图面中的线条粗细及符号的表示应尽量做到标准化、统一化。 A.图线、图例 各种管线、管材、阀门、仪表等所用图例均参见《建筑制图统一标准》、吉林省标《暖卫工程设计综合图例》。 B.文字 图纸上标注的文字均应以规范的仿宋字写出，在设计说明中列出的内容应全面、简明、扼要。 3.参考资料 A.《建筑给水排水工程》，王增长主编第五版中国建筑工业出版社。 B.《建筑给排水设计手册》刘文镔主编中国建筑工业出版社。 C.《建筑给排水设计规范》GBJ15-88。
《给水排水管道系统》课程设计 计算说明书 学院：市政与环境工程学院 专业：给排水科学与工程 姓名： 学号： 指导老师：谭水成宋丰明张奎刘萍完成时间：2013年12月13日 河南城建学院 2013年12月27日
指导老师评语 指导老师签字答辩委员会评语
主任委员签字设计成绩 年月日
前言 给水排水管道工程设计了城镇生活、生产、市政和消防提供用水和生活污水、工业污水、雨水排除的系统，可分为给水系统和排水系统。 给水管网系统一般是有输水管、配水管网、水压调节设施及水量调节设施等构成，根据类型分为统一给水管网系统、分系统给水管网系统和不同输水方式的给水管网系统。给水管网设计主要包括管网定线、流量的设计计算、清水池容积的确定、管网的水力计算、管网平差和消防校核。排水管网系统分为合流制排水系统和分流制排水系统，合流制分为直排式、截流式、完全式，分流制分为完全式、不完全式、半完全式，排水管网设计主要包括排水体制选择、设计流量计算和设计水力计算。 做为工程类专业学生，实践学习和设计是我们自身获取知识和经验的最好环节。学生通过设计，综合运用和深化所学的基本理论、基本技能，培养我们独立分析和解决问题的能力，通过设计能使我们具有掌握查阅规范、标准设计图集，产品目录的方法，提高计算、绘图和编写设计说明的水平，作好一个工程师的基本训练。熟练城镇给水排水工程系统的详细计算和培养一定的理论
分析和设计的能力。提高方案的比较、技术经济、环境、社会等诸方面的综合分析和论证能力。 Foreword Water supply and drainage pipeline engineering design of urban life, production, municipal and fire water supply and sewage, industrial sewage, rainwater drainage system,
排水工程课程设计修订 版 IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】
吉林师范大学环境科学与工程学院 课程设计报告 课程名称：排水工程 设计题目：某城市排水管网初步设计 姓名：傅浩然 专业：环境工程 班级：二班 学号： 指导教师：刘浩 2016年11 月7日
摘要：本次的排水管网课程设计任务是进行某城镇的污水管网的初步设计。根据课程设计任务书上所提供的各种数据及材料，并结合参考文献上的公式和经验数据，本次设计采用雨水污水分流制排放体系。具体内容包括污水干管及主干管的排水管网布置，首先在所提供的城市平面上进行排水管网的初步设计，此时需要考虑流量要求、施工条件、成本节约等因素。其后确定管网排布设计无误后，进行排水设计管段的水力计算，其中包括各
设计管段的管长、设计流量、管道数据的选取（流量、流速、管径、充满度）、管道输水能力、标高（地面、管内水面、管内底）、以及管道埋深等等。 关键词：主干管干管支管 目录 1 设计任务及设计资料 (1) 1.1 课程设计任务 (1) 1．2 课程设计原始资料 (1) 1．2．1 城市规划资料 (1) 1．2 .2课程设计原始资料 (1) 1．2 .3课程设计原始资料 (2) 1．3 课程设计原始资料 (2) 1．3.1 课程设计原始资料 (2) 1.3.2 课程设计原始资料 (3) 1.3.3 课程设计原始资料 (3)
2 污水管道设计计算 (4) 2.1在小区平面图上布置污水管道 (4) 2.2街区编号并计算其面积 (4) 2.3划分设计管段，计算设计流量 (4) 2.4水力计算 (7) 2.4.1水力计算 (7) 2.4.2水力计算 (7) 2.4.3水力计算 (8) 2.4.4水力计算 (8) 2.4.5水力计算 (8) 2.4.6水力计算 (9) 3 绘制管道平面图和纵剖面图见附录 (10) 4 结论 (10)
建筑给排水课程设计说明书 ?工程概况 拟建学生宿舍楼，地上六层，层高3.15m,建筑面积2412 m?需设计该宿舍楼建筑及排水系统（生活给水系统，生活排水系统以及室内消火栓系统）。 设计原始资料：建筑总平面图及各层平面图；建筑南侧有校园给排水管道, 给水管管径DNl50,覆土深度0. 9m,常年可用水头0. 32MPaO室外排水系统雨污分流，室内污水经化粪池处理进入城市污水管，污水管管径DN400,管顶覆土厚度 1.2InO 设计要求：根据建筑物性质，用途以及建设单位要求，卫生间要设有完整的给排水卫生设备，消防给水安全可靠，设置区域集中临时高压消火栓给水系统, 消防水 池和水泵山学校统一配置，消防水箱设于本建筑南面一幢七层宿舍楼顶。?生活给水系统 1.生活给水方式选择 本设计中建筑高度为6层，工程经验中所需水头为28m水头，室外资用水头为32m,估计可以满足供水水压要求。暂时考虑直接给水方式。 2.生活给水管道布置 本设计管道采用下行上给式，给水立管布置设于卫生间角落。考虑到布置的美观以及检修方便，采用给水立管明装,支管暗装的方式。详细布置见设计图纸。 3.管材和阀门 给水管采用公称压力为PNl. 25MPa的PP-R管材，管径按照设计计算确定，阀门型号见设计图纸。 4.设计计算 1）用水量计算 每根给水立管负责的用水人数为m=6*2*3?6=216人 查《设计指示书》表一可得： Qd一最高日用水定额：200L/人?天
2）给水管网水力计算 管网布置草图如下，最不利点为节点1或4。该学生宿舍为中学生宿舍，属 于III, IV 类宿舍，管段设计秒流 量采用概率法： Q l = Σ qo*n 0*b 其中： q 。一卫生器具给水额定流量，见 教材2. 1表2-1 n0—同类型卫生器具个数 b —卫生器具同时给水百分数， 见教材2. 3节表2-8 3）给水管网水力计算表 管道 编 号 洗脸盆 延时自闭大便器 设计秒流量 L/s 管 径 mm 流速 m/s 单阻 KpaZm 管长 In 沿程水 头损失 kpa 备注 额定 水量 L/s 个 数 同时 给水 百分 数$ 额定 水量 L/s 个 数 同时 给水 百分 数％ 1-2 0. 15 1 80 1.2 0 2 0. 15(0. 12 ) 15 0. 75 0. 564 0. 78 0. 44 2-3 0. 15 2 80 1.2 0 2 0. 24 15 1.49 1.93 0. 78 1. 51 3-7 0. 15 3 80 1.2 0 2 0. 36 15 1.99 0.7 3. 14 2.20 4-5 0. 15 0 80 1.2 1 2 1.2(0. 024 ) 32 1.47 0. 698 0. 92 0. 64 5-6 0. 15 0 80 1.2 2 2 1.2(0. 048 ) 32 1.47 0. 698 0. 92 0. 64 6-7 0. 15 0 80 1.2 3 2 1.2(0. 072 ) 32 1.47 0. 698 3. 3 2. 30 7-8 0. 15 3 80 1.2 3 2 1.56 32 1.47 0. 698 3. 15 2. 20 Kh-时变化系数：3.0 mq cj 24 216*200 - 24 =5400L∕h 10
1 综述 1.1基本资料 水厂设计基本资料如下： （1）水厂设计产水量：25000d m /3，考虑到水厂自用水和水量的损失，要乘以安全系数K=1.08，总处理水量 h m d m Q /1125/107.208.1105.23344=?=??=。 d m d m Q Q /1005.4/107.25.15.13434?=??==高日高时 （2）水文及水文地质资料： 1）河流最高洪水位：37.50m 2）河流常水位： 34.0-36.4m 3）设计地面标高：38.5m （3）原水水质如下： 表一原水水质 （4）厂区地形：按平坦地形设计，水源口位于水厂西北方向80m ，水厂位于城市北面1km 。 （5）自然状况 城市土壤种类为砂质黏土，地下水位2.97m ，冰冻线深度0.69m ，年降水量569.9mm ，最冷月平均为-8.2℃，最热月平均为30.7℃；极端温度：最高39.7℃，最低-22.9℃。主导风向：夏季东南，冬季西北。 项目 数据 项目 数据 Na + + K + （mg/L ） 8.46 总硬度 （度） 6.38 Ca 2+ （mg/L ） 32.46 碳酸盐硬度 （度） 5.51 Mg 2+ （mg/L ） 8.05 溶解固体 （mg/L ） 119 Fe 2+ + Fe 3+ （mg/L ） 0.03 耗氧量 （mg/L ） 0.78 Cl － （mg/L ） 8.51 氨氮 （mg/L ） 0.24 NO 2－ （mg/L ） 0.016 碱度 （mg/L ） 120 NO 3 － （mg/L ） 2.75 色度 （度） 10 HCO 3－ （mg/L ） 119.6 嗅味 无 SO 4 2－ （mg/L ） 17.1 pH 7.6 浑浊度 （NTU ） 150020 286 最高最低 细菌总数 （CFU/mL ） 38000 大肠杆菌 （CFU/L ） 1300
目录 一.工程概况 二.参考文献 三.给排水设计内容 四.管材与接口 五.管道敷设 六.管道和设备保温 七.水力计算内容 八.给水排水系统图
给水排水设计说明书 一. 工程概况 小压力为300kPa.进行给水系统的水力计算;排水管网的管材为塑料管, 进行排水系统的水力计算.
二. 参考文献： 1.《建筑给水排水设计规范》GB50015-2003 2.《建筑设计防火规范》GBJ50016-2006 3.《05系列建筑标准设计图集》05S1~4、05S7、05S9 4.《建筑给水排水工程》（教材） 5. 设单位提供的设计要求和相关资料 6. 筑和有关专业提供的作用图及其他专业提供的有关资料.
三. 设计内容 （一）生活给水系统 1.市政给水管网供水压力为300KPa，采用直接供水。 2.本楼最高日供水量为12600L/d。 3.生活给水系统下供上给支状系统。 4．每户设一块湿式旋翼式水表，公称直径20mm，总水表设在户外水表井内，公称直径为50mm.。（二）排水系统 1.排水系统为污、废、雨水合流制，建筑物室内地坪正负零以上重力自流排水。 2.排水立管采用伸顶通气管，顶部设排气帽，排气帽高出坡屋面500mm。 四．管材与接口 1.生活给水管采用铝塑PPR管，热熔热接。 2.生活排水管采用U-PVC排水管，承插粘接。 五．管道敷设 1.给水引入管及排水出户管在地下室内敷设，其余户内管道见平面及系统图。 2.给水穿越楼板时应设套管，其顶部应高于装饰面200mm，安装在卫生间的套管其顶部高出装饰面500mm，底部应与楼板底相平，套管与管道间缝隙应用防燃密实材料和防水油膏填实，端部光滑。 3.管道穿越钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建专业预留孔洞预埋套管，管道穿越地下室外墙水池壁时，应预埋刚性防水套管。 4.排水立管检查口中心距地面或楼板面1.0m，立管每层设Ⅰ型伸缩节，横支管无混合管件的，直管段大于2m时，应设Ⅰ型伸缩节，最大间距不大于4m。 六．管道和设备保温 1.地下室的给水管用10mm橡塑套管防冻保温。 2.保温应在试压合格后施工。 七．水力计算内容 由轴力图确定最不利点为座便器，故计算管路为0、1、2、3、4、5、6、8。该建筑为普通建筑II类，根据表2.3.2取得Uo=2.5。查表2.3.1，找出对应的ac值代入2.3.2。求出同时出流的概率U。查表2.1.1得：座便器N=0.5，浴盆N=1.0，洗衣机N=1.0，厨房洗涤盆N=1.0，算出当量总数N,同时把U和N代入公式2.3.1可求得管段的实际秒流量，查附录2.1可得管径DN和单位长 度沿程水头损失i,与公式hy=iL计算出管路沿程水头损失 hy，将各段有关数据列入表中。（一）给水部分 根据式(1.6.3)计算平均水流概率U ： U 0=100 * 3600 2.0 T N mK q g h% U 平均出流概率； T 用时间，取24h； α c 最高用水日的用水定额取150L/（人，D）； m 用水人数，取3.5; K h 变化系数，取2.5； N g 计算管段的卫生面具，给水当量总数。
目录 第一章生活给水系统................................... - 3 - 1.1资料收集 ....................................... - 3 - 1.2供水方案比选.................................... - 4 - 1.2.1 方案例举与比较 ............................ - 4 - 1.2.2方案确定................................... - 6 - 1.2.3方案设计要求与构件组成..................... - 6 - 1.3 给水管道的布置与敷设 ........................... - 7 - 1.3.1 基本要求.................................. - 8 - 1.3.2 布置形式.................................. - 9 - 1.3.3给水管材................................... - 9 - 1.4 生活给水系统设计计算 .......................... - 10 - 1.4.1 用水量计算............................... - 10 - 1.4.2 给水管网水力计算 ......................... - 11 - 1.5 附属构件的计算................................ - 18 - 1.5.1 水表的计算............................... - 19 - 1.5.2 贮水池容积与水箱容积计算........... ...... - 19 - 1.5.3 水泵的计算............................... - 20 -第二章消防系统设计.................................. - 21 -
目录 1设计说明书 (2) 1.1设计依据 (2) 1.2设计概况 (2) 1.4设计范围 (2) 1.5 设计成果 (2) 2 设计说明书 (3) 2.1室内给水工程 (3) 2.1.1系统选择及方案比较 (3) 2.1.2系统组成 (3) 2.1.3加压设备及构筑物 (3) 2.2 室内排水工程 (3) 2.2.1系统选择 (3) 2.2.2系统组成 (3) 2.2.3 排水管道布置与敷设 (4) 2.3.1系统选择 (5) 2.3.2系统组成 (5) 2.3.3消火栓系统管网布置 (6) 2.3.4消火栓的布置原则 (6) 2.3.5消防水泵接合器 (7) 3 设计计算书 (8) 3.1 给水设计计算 (8) 3.1.1 竖向分区 (8) 3.1.2 用水量标准及各区用水量计算 (8) 3.1.3 管网水力计算 (8) 3.2 消防设计计算 (15) 3.2.1消火栓的选定 (15) 3.2.2消火栓系统的组成 (15) 3.2.3贮水池的贮水容积计算 (15) 3.2.4消火栓系统的计算 (15) 3.3 排水设计计算 (18) 3.3.1 排水系统选择 (18) 3.3.2系统中卫生器具当量表4-1 (18) 3.3.3 排水系统水力计算 (19) 3.3.4 排水管径的计算 (21) 致谢 (23) 主要参考文献 (24)
1设计说明书 1.1设计依据 《建筑给排水设计规范》GB 50015—2003（2003年版） 《高层民用建筑设计防火规范》GB 50045—95 《建筑设计防火规范》GBJ 16—87 《给水排水设计手册》第二册《建筑给水排水》第二版 1.2设计概况 该建筑为一栋普通高层住宅。查《建筑给排水设计规范》GB 50015-2003知此建筑属于普通住宅Ⅱ类住宅，时变化系数取2.3。所处城市市政设施配套完善，地上15层，无地下层。总高为45m，分为3个单元。一到十五层平面图一样致，每个单元每层为六户。房间内设有沐浴器、浴盆、洗脸盆、低水箱坐式大大便器、洗涤盆。其中浴盆、洗脸盆、洗涤盆需热水供应。每户按4人计算。用水量按200L/人·d。 1.4设计范围 本次设计本专业设计内容具体主要包括室内生活给水系统，室内生活排水系统，消防系统管网布置。 1.5 设计成果 1 设计说明书、计算书 2 给水、排水、消防平面布置图一张 3 给水系统图一张 4 排水系统图一张 5 消防系统图一张 6 卫生间、厨房大样图一张
| 第一部分任务书 一、设计题目 某县城区给水排水管网工程设计 二、设计任务及内容 （一）给水管网工程设计 1. 确定设计规模 2. 进行输配水管网定线 》 3. 确定水塔或水池调节容积 4. 进行管网水力计算 5. 确定二级泵站扬程和设计流量 （二）排水管道工程设计 1. 选择该县城排水体制； 2. 城市污水和雨水管道系统的定线； 3. 城市污水管段和管段的流量计算； 4. 城市污水管段和管段的设计. $ 三、应完成的设计成果 1. 设计说明计算书一份（50页左右。包括设计说明、水量、水力计算表格及草图）。 2. 铅笔绘图纸3张 ①绘制给水排水管网总平面布置图一张 ②给水管网某一管段的纵断面图一张 比例横 1:1000 纵 1:100 ③排水管道某一干管纵剖面图一张 比例横 1:1000 纵 1:100 ~ 四、设计原始资料 1. 县城平面图（A图） 该县城为我国西北地区一小县城，城内有工厂数家及部分公共建筑。 居民区居住人口在规划期内近期按万人／平方公里设计，远期按万人/平方公里考虑。 最高建筑为六层楼，室内有完善的给排水设备，给水普及率为近期 85 %，远期 90 %。 综合生活用水量时变化系数为K h为。 2. 规划期内大用户对水量、水质和水压要求资料见用户对水量、水压要求一览表（表1）。 3. 浇洒道路面积30万m2。
> 4. 绿地面积50万m 2 。 5. 其它按规范要求确定。 6. 该区地表水污染严重，水质不好，故近期不考虑采用地表水作为水源。 7. 气象资料 （1）主导风向：夏季东南风，冬季东北风 （2）年最高温度39℃，年最低温度-8℃ （3）最大冰冻深度1.0m （4）最大积雪深度0.4m $ （5）土壤性质：（最低处） 0.4m-0.8m 垦殖土 0.8 m -3.8m 粘沙土 3.8 m -8 m 中沙及砂石 （6）地下水位深度：10.0m （最浅） （7）地震等级：中国地震划分为七级地震区 （8）该县城暴雨强度公式 7 ..0) 22.8() lg 292.11(932++=t P q — （9）地面径流系数φ＝ （10）地基承载力2.0Kg/cm 2 （11）可保证二级负荷供电 8. 地面水系： （1）最高水位 （2）最低水位 （3）常水位 9. 材料来源及供应：本地区自产砖、混凝土及混凝土管。 $ 附表1 用户对水量、水压要求一览表
