道依茨发动机常见故障及解决办法
发动机不能转动或转动缓慢
故障原因解决办法熄火电磁阀不动作检查线路及熄火电磁阀。
发动机带负荷启动检查发动机飞轮端负荷。
飞轮及曲轴旋转受到限制手动旋转曲轴，检查飞轮和曲
轴阻力。
起动电路接线不正确对起动电路进行分析和修理
（包括继电器及开关）。
电瓶电量不足电瓶充电并检查发电机。
起动马达工作不正常更换起动马达。
飞轮齿圈轮齿表面被磨平或损
坏更换飞轮齿圈。
发动机起动困难（排气中无烟）
故障原因解决办法油箱内燃油油位偏低加注燃油。
燃油截止阀关闭打开阀门。
使用了不恰当的燃油更换正确标号的燃油。
油箱呼吸孔堵塞清洗油箱呼吸器。
吸油或回油不畅检查吸油管和回油管。
熄火电磁铁不得电检查线路和电磁阀。
熄火电磁铁无动作更换熄火电磁铁。
空气预滤清器堵塞清洗空气预滤清器。
燃油滤清器或滤网堵塞
清洗或更换燃油滤清器或滤
网。
燃油管路泄漏清洗或更换燃油管路。
输油泵损坏或被卡住更换输油泵。
高压油泵磨损更换高压油泵。
止回阀损坏更换喷止回阀。
发动机起动困难（排气中有烟）
故障原因解决办法
环境温度过低，预热控制器失
灵更换预热控制器并采取辅助措施。
起动转速太低（最低起动转速：检查蓄电池并再次充电或者
150 rpm）更换蓄电池。
燃油标号不正确
放掉燃油，根据环境温度更换
合适标号燃油。
油箱呼吸阀堵塞（油箱盖）清洗油箱呼吸阀（油箱盖）。
空气滤芯堵塞清洗或更换空气滤芯。
空气预滤清器堵塞清洗预滤清器。
燃油滤清器或滤网堵塞
清洗或更换燃油滤清器或滤
网。
燃油系统泄漏、堵塞或者有空
气修理并清洗燃油系统，排出燃油系统中的空气。
喷油泵正时不正确重新调整喷油泵正时。
气门间隙调整不正确测量并重新调整气门间隙。
增压器损坏检查并更换增压器。
喷油嘴开启压力降低校正或更换喷油嘴。
喷油泵失灵修理或更换喷油泵。
活塞环或气缸磨损引起压缩压
力下降
更换磨损的活塞环或气缸。
发动机在运行时停机
故障原因解决办法燃油箱内油位偏低注满油箱。
燃油箱呼吸孔堵塞清洗燃油箱呼吸器。
预滤清器堵塞清洗预滤清器。
燃油滤清器或滤网堵塞
清洗或更换燃油滤清器或滤
网。
燃油管堵塞或泄漏清洗或修理燃油管。
熄火电磁阀失电检查线路和电磁阀。
输油泵柱塞损坏或被卡住更换输油泵。
顶置机构部件损坏检查摇臂、摇臂轴和气门是否严重损坏，必要时更换摇臂、摇臂轴和气门。
喷油泵失灵更换喷油泵。
活塞或连杆损坏更换损坏的活塞或连杆。
曲轴轴瓦损坏更换损坏的曲轴轴瓦。
发动机运转粗暴或缺火
故障原因解决办法燃油箱内油位偏低注满油箱。
燃油箱呼吸孔堵塞清洗燃油箱呼吸器。
低怠速速度调整过低调整低怠速速度。
预滤清器堵塞清洗预滤清器。
清洗或更换燃油滤清器或滤燃油滤清器或滤网堵塞
网。
清洗并修理油管。
燃油箱与输油泵之间的油路堵
塞或其中混有空气
输油泵与喷油器喷油嘴之间的
清洗并修理油管。
油路堵塞或其中混有空气
喷油泵失灵更换喷油泵。
发动机输出功率偏低
故障原因解决办法
放掉油箱内的燃油，并换成正使用了不正确的燃油
确的燃油。
润滑油油面过高排放机油至规定刻度。
空气滤清器滤芯堵塞清洗或更换空气滤清器滤芯。
燃油箱呼吸孔堵塞清洗燃油箱呼吸器。
由于燃油拉杆弯曲或调整不正
修理或调整燃油拉杆。
确，导致不能达到全油门位置
预滤清器堵塞清洗预滤清器。
清洗或更换燃油滤清器或滤燃油滤清器或滤网堵塞
网。
燃油管路堵塞或泄漏清洗或更换燃油管。
输油泵出现故障更换输油泵。
顶置机构调整不正确测量并调整顶置机构设置。
更换缸盖。
气门与气门座接触不良，导致
压缩压力下降
涡轮增压器不能自由转动更换涡轮增压器。
喷油嘴有缺陷或堵塞更换有缺陷或堵塞的喷油嘴。
喷油泵失灵更换喷油泵。
活塞环或气缸磨损引起压缩压
更换磨损的活塞环或气缸。
力下降
排黑烟过多
故障原因解决办法
发动机在重负载时使用高速档使用低档位
空气滤清器滤芯堵塞清洗或更换空气滤清器滤芯。
消声器挤压变形或堵塞更换消声器。
紧固涡轮增压器与缸盖之间涡轮增压器与缸盖接合处漏气
的卡箍，修理涡轮增压器与缸
盖连接处的泄漏部位
涡轮增压器与排气歧管之间漏
气
检查并更换密封垫。
涡轮增压器不能自由转动更换涡轮增压器。
喷油嘴有缺陷或堵塞更换有缺陷或堵塞的喷油嘴。喷油泵调整不正确引起喷油过
量
调整或更换喷油泵。
活塞环或气缸磨损（排蓝烟）更换磨损的活塞环或气缸。
喷油正时不正确调整喷油正时。
喷油正时不正确调整喷油正时。
顶置机构调整不正确测量并调整顶置机构设置。
机油消耗率偏高
故障原因解决办法
机油泄漏（外部）检查发动机外部是否泄漏机油。拧紧螺栓、螺塞及接头。如必要，更换密封垫。
进气系统被灰尘污染拆下并清洗进气歧管。
核准机油标尺上的标记是正机油标尺校准不正确
确的。
呼吸器或呼吸器软管被堵塞清洗呼吸器和呼吸器软管。涡轮增压器压气机或涡轮机油
更换压气机或涡轮机油封。
封泄漏
曲轴后油封或密封面损坏修理或更换油封和密封面。
修理或更换损坏的部件。
气门杆、气门导管或密封件损
坏
更换磨损或断裂的活塞环或活塞环或气缸磨损或断裂
气缸。
机油被污染
故障原因解决办法
呼吸器或呼吸器软管堵塞清洗呼吸器及呼吸器软管。
机油滤清器堵塞更换滤清器。
涡轮增压器回油管堵塞清洗回油管。
涡轮增压器涡轮机油封损坏更换涡轮机油封。
发动机冒黑烟参考排黑烟（不完全燃烧）。
气门与气门座之间接触不良，
导致压缩压力下降
修理气门或气门座
活塞环或气缸磨损造成压缩压
力下降
更换磨损的活塞环或气缸。
燃油消耗率偏高
故障原因解决办法
由于附件出现故障造成发动机
过载
检查并修理这些附件。
操作者操作不当
参考使用与保养手册，确定恰
当的运转速度和负载。
燃油泄漏（外部）检查燃油管路、燃油接头和燃油滤清器是否泄漏，检查通往油箱的燃油管路，参考OEM 的服务手册。
使用劣质燃油
放掉油箱燃油并更换使用高
质量柴油。
进、排气堵塞
参考排黑烟故障判断逻辑图
表
喷油嘴有缺陷或堵塞更换有缺陷或堵塞的喷油嘴。
喷油正时不正确调整喷油正时。
喷油泵调整不正确引起喷油过
量
调整或更换喷油泵。
冷却液被污染
故障原因解决办法
冷却液中有铁锈审查冷却液更换时间间隔，排放冷却液并冲洗冷却系统。用正确的冷却液和水的混合物加注冷却系统。
动力系统的机油冷却器损坏更换机油冷却器。
缸盖或缸盖密封垫有裂纹或损
坏
更换缸盖或密封垫。
缸体有裂纹或砂眼更换缸体。
冷却液损失
故障原因解决办法
冷却液泄漏检查散热器、软管和接头，以确定泄漏位置，如果冷却液中有机油，检查机油冷却器是否泄漏。检查发动机和各部件的密封件、密封垫或放水塞是否泄漏。
发动机过热或压缩气体泄漏引
起散热器溢流，导致冷却液损
失检查是否出现发动机过热和功率偏低现象。
空调或变矩器冷却器泄漏
检查冷却液是否和变矩器液
体混合
缸盖密封垫泄漏检查或更换缸盖密封垫。
缸盖有裂纹或砂眼检查或更换缸盖。缸体冷却液通道泄漏检查或更换缸体。
机油压力偏低
故障原因解决办法
机油油位低于技术规范要求检查机油油位，核实机油标尺是否校准和油底壳的容量。按技术规范向系统添加机油。
机油油位或机油压力传感器损
坏更换机油油位或机油压力传感器。
机油滤清器堵塞更换滤清器。
机油中有燃油或冷却液参考机油油位升高故障表。调节器或减压阀调整不正确调整调节器或减压阀。
油底壳集滤器堵塞清洗集滤器。
机油吸油管损坏修理或更换吸油管。
机油泵损坏更换机油泵。
主轴瓦或连杆轴瓦磨损或损坏更换主轴瓦和连杆轴瓦。
机油油位升高
故障原因解决办法
取力口辅助泵密封件损坏更换辅助泵。
喷油器安装孔密封套损坏更换喷油器安装孔密封套。
喷油器在缸盖内泄漏更换喷油器。
喷油泵密封件泄漏拆下并修理喷油泵。
更换气缸盖或密封垫。
缸盖或缸盖密封垫产生裂纹或
损坏
缸体中有裂纹或砂眼更换缸体。
冷却液温度超过正常温度
故障原因解决办法
检查发动机和散热器外部是冷却液液位低于技术规范要求
否泄漏冷却液。
风扇皮带打滑或风扇皮带轮磨
更换风扇皮带或皮带轮。
损
水温表失灵更换水温表。
水温传感器失灵更换传感器。
确认为VDO的表和传感器，水温表与水温传感器不匹配
并确认量程一致。
散热器散热片堵塞或挤压变形清洗、修理或更换散热器。
散热器芯子堵塞清洗和修理散热器。
节温器产生故障并且不能开启更换节温器。
水泵损坏更换水泵。
更换气缸盖或密封垫。
缸盖或缸盖密封垫产生裂纹或
损坏
发动机噪声过大
故障原因解决办法
由于张力不足或负载过高造成检查并调整皮带张力，确认所
皮带发出啸声有皮带轮转动自如。
涡轮增压器和缸盖之间漏气紧固涡轮增压器与缸盖之间的卡箍，修理涡轮增压器与缸盖连接处的泄漏部位
排气管路泄漏参考排黑烟故障分析症状树。涡轮增压器不能自由转动更换涡轮增压器。
齿轮系的齿隙调整不正确调整齿轮系的齿隙。
惰轮衬套损坏或丢失更换惰轮衬套。
喷油嘴有缺陷或堵塞更换有缺陷或堵塞的喷油嘴。
顶置机构调整不正确测量并调整顶置机构设置。
顶置机构部件损坏
检查摇臂、摇臂轴和气门是否
严重损坏。
喷油泵调整不正确调整或更换喷油泵。
活塞环或气缸磨损造成压缩压
力下降
更换磨损的活塞环或气缸。
发动机振动过大
故障原因解决办法
发动机安装螺栓松动或者发动机安装减震垫损坏更换发动机安装螺栓或减震垫。
发动机与主油泵的连接不良检查调整。
齿轮系齿隙调整不正确调整齿轮系齿隙。
顶置机构部件损坏检查摇臂、摇臂轴和气门是否严重损坏，必要时更换摇臂、摇臂轴和气门。
凸轮轴轴套磨损更换凸轮轴轴套。
喷油泵调整不正确调整或更换喷油泵。
喷油器工作不良校正或更换。
主轴瓦或连杆磨损或损坏更换连杆或主轴瓦。
发动机常见故障分析与处理 一、故障分类：发动机控制电路故障，发动机自身故障，其它外部故障。排除故障思路：原则上先排除控制电路故障——再排除发动机自身故障——后排除其它外部故障。 二、常见故障现象及分析处理（以下疏理的是针对不同故障现象可能的原因，编者尽量按照排查故障的思路流程按照顺序罗列，考虑到不同检修人员的技术能力和对不同大机的熟悉程度等因素，仅为检修人员提供参考的流程）： 1、启动困难或不能启动。（电气控制的原因见电气故障，这里不再叙述） 原因分析及处理：（前五项为操作人员自己可查，后面的需要经过发动机专业培训的人员进行检查） A、环境温度过低。处理：对燃油箱安装预热装置；更换燃油；检查预热火花塞状况。 B、电瓶无电或电瓶损坏。处理：给电瓶充电或更换新电瓶。 C、启动电机故障。原因：启动电机无动作，检查启动电机是否得电，如不得电，则检查或检查外部控制电路是否有电压进入，如得电，检查启动电机连线是否松动或锈蚀（电压标准：24V的电压测量应不低于22.18v）。启动电机仍然无动作，判断启动电机损坏。处理：启动电机一般损坏的原因可能是电磁阀损坏或电机碳刷磨损，修理或更换启动电机。现场临时应急处理启动电机损坏故障方法：手动拉起停机电磁阀开启；采用连接线或长螺丝刀连接启动电机的电磁离合器控制线桩头和电源线桩头2~3秒，带动发动机启动后立即断开（此方法操作不当对发动机有一定的伤害，为应急情况下使用）。 C、燃油不足导致无法吸上燃油或燃油质量及燃油供油管路问题。处理：⑴、检查油位并检查油箱排气孔是否堵塞造成吸油不到位。⑵、检查管路有否漏气情况。 ⑶、检查管路有无脏污。⑷、燃油滤芯的密封圈是否损伤，配合是否正确。⑸、燃油软管是否有损伤、老化和折叠现象。⑹、柴油管中空心螺丝的铜垫是否变形。 ⑺、柴油滤芯是否脏污。
道依茨发动机常见故障及解决办法 发动机不能转动或转动缓慢 故障原因解决办法 检查线路及熄火电磁阀。 熄火电磁阀不动作 发动机带负荷启动检查发动机飞轮端负荷。 飞轮及曲轴旋转受到限制 手动旋转曲轴，检查飞轮和曲 轴阻力。 起动电路接线不正确对起动电路进行分析和修理 （包括继电器及开关）。 电瓶电量不足电瓶充电并检查发电机。 起动马达工作不正常更换起动马达。 飞轮齿圈轮齿表面被磨平或损 坏更换飞轮齿圈。 发动机起动困难（排气中无烟） 故障原因解决办法油箱内燃油油位偏低加注燃油。 燃油截止阀关闭打开阀门。 使用了不恰当的燃油更换正确标号的燃油。
油箱呼吸孔堵塞清洗油箱呼吸器。 吸油或回油不畅检查吸油管和回油管。 熄火电磁铁不得电检查线路和电磁阀。 熄火电磁铁无动作更换熄火电磁铁。 空气预滤清器堵塞清洗空气预滤清器。 清洗或更换燃油滤清器或滤燃油滤清器或滤网堵塞 网。 燃油管路泄漏清洗或更换燃油管路。 输油泵损坏或被卡住更换输油泵。 高压油泵磨损更换高压油泵。 止回阀损坏更换喷止回阀。 发动机起动困难（排气中有烟） 故障原因解决办法
环境温度过低，预热控制器失 灵更换预热控制器并采取辅助措施。 起动转速太低（最低起动转速： 150 rpm）检查蓄电池并再次充电或者更换蓄电池。 燃油标号不正确 放掉燃油，根据环境温度更换 合适标号燃油。 油箱呼吸阀堵塞（油箱盖）清洗油箱呼吸阀（油箱盖）。 空气滤芯堵塞清洗或更换空气滤芯。 空气预滤清器堵塞清洗预滤清器。 燃油滤清器或滤网堵塞 清洗或更换燃油滤清器或滤 网。 燃油系统泄漏、堵塞或者有空 气修理并清洗燃油系统，排出燃油系统中的空气。 喷油泵正时不正确重新调整喷油泵正时。 气门间隙调整不正确测量并重新调整气门间隙。
道依茨发动机电控系统说明 1.系统总览 CA6DE3电控发动机采用外挂式电控单体泵系统，其工作原理与DEUTZ电控单体泵系统基本相同。采用电控单体泵，机械式喷油器。 外挂式电控单体泵 接插件引脚信号名称类型 1 电源负极地 2 电源负极地 3 电源负极地 4 电源正极电瓶+24伏 5 电源正极电瓶+24伏 7 加速踏板位置传感器2地地 9 进气温度和压力（TMAP）传感器地地 10 加速踏板位置传感器2电源+5V 12 进气温度和压力（TMAP）传感器电源+5V 13 曲轴转速传感器信号输入霍尔效应式频率信号 15 加速踏板位置传感器1电源+5V 17 加速踏板位置传感器1地地 18 水温传感器、燃油温度传感器地地 22 车速信号（仪表输出）输入频率信号 24 点火开关输入钥匙 25 严重故障指示灯1A低端On/Off驱动 26 SAE J1939 - CAN通信 27 SAE J1939+ CAN通信 28 车速信号（仪表输出）地地 29 曲轴转速传感器地地 31 曲轴转速传感器电源+5V 32 凸轮位置传感器信号输入霍尔效应式频率信号 33 凸轮位置传感器电源+5V
35 凸轮位置传感器地地 37 CAN + CAN通信 38 CAN - CAN通信 39 CAN屏蔽线屏蔽线 42 排气制动阀1A低端On/Off驱动 43 主继电器1A低端On/Off驱动 44 预热指示灯1A低端On/Off驱动 46 水温传感器信号输入模拟量 47 燃油温度传感器信号输入模拟量 48 进气温度和压力（TMAP）传感器温度信号输入模拟量 49 进气温度和压力（TMAP）传感器压力信号输入模拟量 51 SAE J1939 屏蔽线屏蔽线 52 机油压力警报开关输入低电位开关 57 制动踏板开关（气压）低电位开关 61 加热继电器 3.5A高端On/Off驱动 63 一般故障指示灯1A低端On/Off驱动 64 排气制动/发动机制动指示灯1A低端On/Off驱动 66 加速踏板位置传感器1信号输入模拟量 67 加速踏板位置传感器2信号输入模拟量 73 离合器踏板开关高电位开关 74 巡航设置/加速开关（选装）高电位开关 75 巡航恢复开关（选装）高电位开关 76 巡航ON/OFF开关（选装）高电位开关 77 巡航设置/减速开关（选装）高电位开关 79 排气制动开关高电位开关 81 小信号地地 98 1缸单体泵低端低端PWM驱动 99 3缸单体泵高端高端PWM驱动 100 1缸单体泵高端高端PWM驱动 101 2缸单体泵高端高端PWM驱动 102 4缸单体泵高端高端PWM驱动 103 6缸单体泵高端高端PWM驱动 105 6缸单体泵低端低端PWM驱动 106 3缸单体泵低端低端PWM驱动 108 2缸单体泵低端低端PWM驱动 110 5缸单体泵高端高端PWM驱动 111 4缸单体泵低端低端PWM驱动 112 5缸单体泵低端低端PWM驱动 3.1冷却液温度/燃油温度传感器（NTC） 向ECU提供发动机冷却液/燃油温度信号，敏感原件为负温度系数的热敏电阻式（NTC）。 温度传感器特性

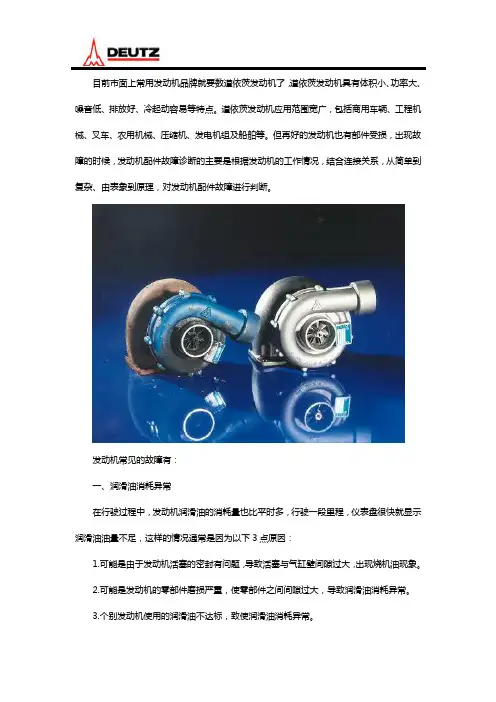

目前市面上常用发动机品牌就要数道依茨发动机了，道依茨发动机具有体积小、功率大、噪音低、排放好、冷起动容易等特点。道依茨发动机应用范围宽广，包括商用车辆、工程机械、叉车、农用机械、压缩机、发电机组及船舶等。但再好的发动机也有部件受损，出现故障的时候，发动机配件故障诊断的主要是根据发动机的工作情况，结合连接关系，从简单到复杂、由表象到原理，对发动机配件故障进行判断。 发动机常见的故障有： 一、润滑油消耗异常 在行驶过程中，发动机润滑油的消耗量也比平时多，行驶一段里程，仪表盘很快就显示润滑油油量不足，这样的情况通常是因为以下3点原因： 1.可能是由于发动机活塞的密封有问题，导致活塞与气缸壁间隙过大，出现烧机油现象。 2.可能是发动机的零部件磨损严重，使零部件之间间隙过大，导致润滑油消耗异常。 3.个别发动机使用的润滑油不达标，致使润滑油消耗异常。
【维修策略】 1.先应该检查油质、油量，必要时更换润滑油，避免因油质问题造成发动机不能正常运行。 2.在排除油质问题后，应该逐一排查相关零部件，可能由于零部件严重磨损，配件间隙过大或者机油压力过高，导致机油上蹿进燃烧室。 3.而机油的渗漏主要是因为密封垫变硬老化，气门卡死。 二、发动机过热故障 由于发动机的特殊构造，在运行中，易出现冷却液温度过高现象，一旦冷却液温度超出正常值，发动机不能正常散热，将导致发动机过热，影响发动机正常工作。 【维修策略】 冷却液温度异常时，会在仪表盘上报警提示，在发现冷却液温度异常时 ①应停车检查，看冷却液是否泄漏。 需要注意的是，热车时不能马上停机，也不能马上加注冷却液，而是要等发动机温度正常后再操作。 ②如果冷却液不少，应排查发动机节温器，风扇散热器故障，水箱是否堵塞。 三、发动机舱异味 1.受到发动机高温的影响，其周边易出现导线烧焦或融化，散发出刺鼻气味。 2.还有可能是保养维护的过程中大量的涂抹润滑油脂，随发动机温度升高而挥发产生的气味。 【维修策略】 车辆在使用过程中，如果发现发动机舱有刺鼻的气味或烧焦味，应立即停车 1.检查发动机周围是否有线路软化或被烧焦，对烧焦或短路的线路及时修复，避免更大
发动机操作手册FL 513 /L BFL 513 /C/LC B/FL 413 F/FC/FW
●请阅读并遵照执行本操作手册 中的内容，这样，你将避免故障的 发生。将生产厂商的品质保证书保 存好。注意保养发动机，使之需要 时即可投入工作。 ●本型号发动机的建造仅可用于 供应范围中所述的领域，即发动机 生产厂界定的领域，用户应根据发 动机的设计目的加以使用；任何超 出使用范围的应用均被认为是违背 设计目的。生产厂商对由于上述原 因而造成的损坏将不承担任何责 任。涉及的风险均由用户承担。 ●按照设计目的使用发动机亦意 味：按照生产厂商规定的使用和维 护保养的条件而使用和维护保养发 动机。发动机的使用人员必须熟悉 发动机，并且了解其中涉及的风险。 ●有关的事故预防规定和其他广 泛接受的安全和工业卫生规定均应 遵守。 ●未经授权对发动机进行改动将 免除生产厂商因此变动而导致的损 坏的任何责任。
FL 513 /L BFL 513 /C/LC B/FL 413 F/FC/FW KHD 02975818en 请将发动机的系列编号填入此表内。当发生关于用户服务、修理和备件的问题时，告诉有关人员此号码后，将有助于问题的解决（见2.1 节）。 保留全部权利。保留为改进发动机而更改本手册中的规格数据或其他技术的权利。无我公司的书面同意，不得以任何形式或任何手段复制本手册的任何部分。
前言 前言 亲爱的用户： 空气冷却的DEUTZ 发动机有范围广泛的用途。因此变型机数目较多，以适应个别用途的特殊要求。 您的发动机是按照您的用途装配的，也就是说，此手册中所述的零部件不一定都安装到您的发动机上。 在启用发动机之前，请阅读本手册，并记住各条指导。 如果您有问题，我们将乐意提供指导。 DEUTZ 国际服务部

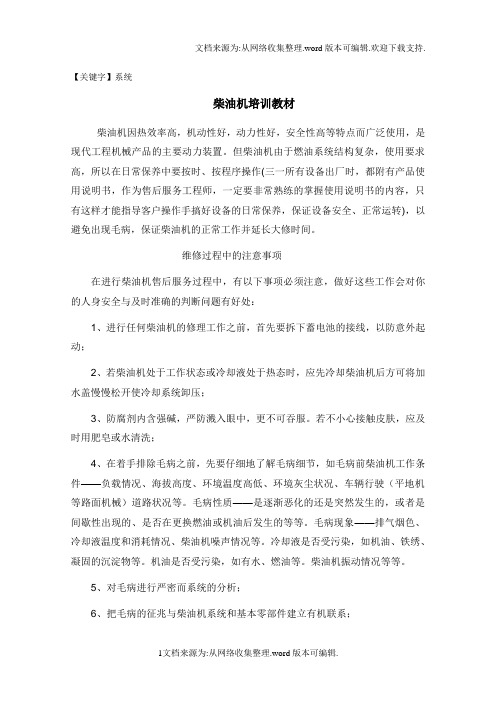

道依茨发动机系统故障排除手册 原创作者：admin 发布时间：2012-12-20 阅读：245次 柴油机因热效率高，机动性好，动力性好，安全性高等特点而广泛使用，是现代工程机械产品的主要动力装置。但柴油机由于燃油系统结构复杂，使用要求高，所以在日常保养中要按时、按程序操作(三一所有设备出厂时，都附有产品使用说明书，作为售后服务工程师，一定要非常熟练的掌握使用说明书的内容，只有这样才能指导客户操作手搞好设备的日常保养，保证设备安全、正常运转)，以避免出现故障， 保证柴油机的正常工作并延长大修时间。 维修过程中的注意事项 在进行柴油机售后服务过程中，有以下事项必须注意，做好这些工作会对你的人身安全与及时准确的判断问题有好处： 1、进行任何柴油机的修理工作之前，首先要拆下蓄电池的接线，以防意外起动； 2、若柴油机处于工作状态或冷却液处于热态时，应先冷却柴油机后方可将加水盖慢慢松开使冷却系统卸压； 3、防腐剂内含强碱，严防溅入眼中，更不可吞服。若不小心接触皮肤，应及时用肥皂或水清洗； 4、在着手排除故障之前，先要仔细地了解故障细节，如故障前柴油机工作条件——负载情况、海拔高度、环境温度高低、环境灰尘状况、车辆行驶（平地机等路面机械）道路状况等。故障性质——是逐渐恶化的还是突然发生的，或者是间歇性出现的、是否在更换燃油或机油后发生的等等。故障现象——排气烟色、冷却液温度和消耗情况、柴油机噪声情况等。冷却液是否受污染，如机油、铁绣、凝固的沉淀物等。机油是否受污染，如有水、燃油等。柴油机振动情况等等。 5、对故障进行严密而系统的分析； 6、把故障的征兆与柴油机系统和基本零部件建立有机联系； 7、把最近的维修或修理与目前的故障相联系； 8、在开始拆检柴油机之前要加倍的检查； 9、排除故障首先从最容易和最明显的问题着手； 10、确定故障原因并进行彻底的修理； DEUTZ柴油机各系统故障维修指南 1、冷却液温度不正常，可以从以下方面进行： a.油底壳油面过高 分析：若油底壳油面过高，以致连杆轴颈浸没机油中，柴油机运行时，曲轴、连杆大头搅动机油会因摩擦产生附加热量。基于以上原因，附加热量在机油冷却器中传递给冷却液，使冷却液温度额外的增高。 b.不正确的压力盖或失效的压力盖会使冷却液过量损耗和柴油机过热； c.空气或燃烧气体进入冷却系统 分析：空气进入冷却系统因受热会使冷却液溢出同时空气受膨胀、冷却系统压力高，使压力盖打开，从而造成冷却液损耗增大； 气缸盖垫片泄漏使燃气或压缩空气进入冷却系统也会产生上述相同的后果； 若进入冷却系统的空气或燃气来不及排出，会随冷却液回到水泵进水口，造成水泵流量下降，引起柴油机出水温度升高； 查燃烧气体是否进入冷却系统的办法： 等柴油机冷却到50度以下时，拆下散热器压力盖。在散热器上装上已拆掉卸压阀的压力盖，让气体能沿溢流管流出。将一根橡胶软管的一端接在散热器的溢流管上，另一端插入水容器的水面下。（试验时必须确保压力盖密封），起动柴油机在额定转速运行，直到出水温度达到80度。检查水容器中的气泡，表明燃烧气体漏进冷却系统（注：在试验过程中冷却液温度必须稳定，若温度升高由于冷却液在系统中膨胀会造成假象）。 d.冷却水泵流量减少； 分析：皮带松动或水泵叶轮损坏也会使其流量减少，但在检查其流量和更换水泵之前，应按排除故障程序先检查其它有关部分。 e.散热器散热片受阻、通过散热器风量减少； f. 节温器工作不正常会引起柴油机过热（注意：没有节温器，柴油机不得运行。不装节温器时，旁通通道的阻力小，冷却液直接经该通道流向水泵出口，这会引起柴油机过热。） 1
柴油机冒黑烟故障的10个基本因素 柴油机冒黑烟，是柴油机在使用过程中最为常见的故障之一。 一台完整的设备（汽车或工程机械），其冒黑烟的大多数原因是柴油机自身系统造成的，设备系统因素除了特殊情况外，一般不会导致柴油机严重冒黑烟。因此，如果柴油机在使用过程产生冒黑烟故障，首先应该在柴油机上找原因。笔者根据多年实际排除柴油机冒黑烟故障的经验总结出柴油机冒黑烟故障的11个基本因素是： 1.柴油质量问题； 2.空气滤芯问题； 3.气门间隙问题； 4.汽缸压缩压力不足； 5.喷油泵供油量太大； 6.喷油提前角度不对； 7.柱塞出油阀磨损； 8.喷油嘴故障（雾化不良或滴油）。 9.调速器故障 10、起动加浓电磁阀故障 11、设备因素 上述影响柴油机冒黑烟的因素，是在柴油机使用过程中实际排除柴油机黑烟故障经验的总结。具体分析说明如下：、 １、柴油质量问题： 柴油质量不好，导致柴油机冒黑烟的故障屡见不鲜，也有不少经验总结，其中较为经典的是：一台哈弗柴油共轨发动机，在加注了某个标号的柴油后，产生了严重的黑烟现象，多方检查调整均不能排除黑烟故障，最后更换了柴油后，黑烟故障自然消失。 详见本站：哈佛柴油共轨柴油机黑烟故障 ２、空气滤芯问题 空气滤芯脏了是不少柴油机带负荷冒黑烟的主要原因，但也有新的空气滤芯也可能是柴油机带负荷冒黑烟。判断柴油机黑烟是否是空气滤芯所指的基本方法是：（１）如果柴油机平时无黑烟，也无其它异常现象，带负荷时才有黑烟喷出，负荷减小这黑烟消失，一般可以认为是空气滤芯的问题； （２）拆掉空气滤芯，启动发动机工作，观察带负荷作业时柴油机烟色，如果黑烟减小，则说明需要保养或更换空气滤芯。（注意：柴油机不带空气滤芯的工作时间不要超过１０分钟，否则，容易造成柴油机缸套等的不良磨损。） ３、气门间隙不正确 气门间隙不正确，直接影响柴油机配气正时，也即是气门该打开时未打开，该关闭时未关闭，进而影响了柴油机的进气量和排气通畅，降低了柴油机的过量空气系数，造成柴油机油气混合物过浓，燃油燃烧不完全、不充分。柴油机冒黑烟。气门间隙不正确除了使柴油机冒黑烟外，还有下列现象： ．柴油机动力不足 ．柴油机可能启动困难 ．配气机构可能有强烈的金属碰撞声 确认气门间隙是否正确的基本方法是：打开气门室盖，用手感或塞尺检查气门间隙。 因此，必须定期检查并调整气门间隙。例如，道依茨F12L513风冷柴油机，每工作1000小时就必须调整气门间隙 ４、汽缸压缩压力不足
●汽车发动机常见的故障原因分析及解决方法。发动机无法启动或者是发动机不运转，以及发动机运转但不工作。解决：可以通过听汽车喇叭的声音及点亮大灯的方法来做个初步判断。现象1：如果喇叭声音嘶哑而发动机不运转，此时应该检查蓄电池。当普通蓄电池极板露出来或是免维护蓄电池观察孔的颜色不是绿色时，就可以断定是蓄电池电力不足造成的发动机无法启动。遇上普通蓄电池电力不足时，补充蒸馏水，也可用纯净水应急。如果是免维护电池电力不足，只能用跨接的方法请其他车辆上的蓄电池帮忙了。此时一定要注意随车携带发动机的电缆线，在借用其他车辆蓄电池电量时，电池的正极连正极，负极连负极。注意被借方车辆发动机一定要先启动。现象2：喇叭及点亮大灯都无异常，但汽车会发出"哞呀、哞呀"的声音。如果用钳子夹住接头，轻轻向左右转动一下，接头处发出"咕吱、咕吱"的移动声音，则可进一步断定为接头接触不良。此时可以选择用砂纸清理接头圆柱。当没有砂纸时，可以用钳子夹住左右轻轻转动来清理圆柱。现象3：喇叭良好，而发动机不运转，可以考虑发动机是否通电。如果发动机本身出现故障，如电磁开关失效等，就必须采用拆下发动机，更换零部件的措施了。小技巧如果发动机也未卡死，
可以考虑利用外力启动的方法，具体操作要点：将排挡杆推到次高挡(如 4 挡车型， 3 挡)，用左脚踏离合器踏板，右脚踩在油门踏板，松开制动，打开发动机开关。当汽车具有一定的惯性后，快速地抬起离合器踏板。其难点在于要在右脚不离开油门踏板的情况下控制车速，因此要学会用手刹来控制。发动机在运转过程中，发出难闻的味道。解决：车辆使用一段时间后，一些橡胶密封件老化，机油就会从密封件中泄漏，滴在排气歧管上，随着排气歧管温度升高，机油在短时间内蒸发，就会发出油烧焦的气味。只需更换密封件即可。当尾气发出异味时，其主要原因是混合气过浓，往往要考虑油路、排气管、消音器等出现故障，有时由于排气管和消音器的结合部位发生松动而漏气，综合症状是消音器周围发出"叭哩、叭哩"的异响。离合器片瞬间打滑而发出的异味非常难闻，主要是离合器片负荷过大造成的。发动机水温过高，甚至超过红线。解决：冷却水不足造成的发动机过热。此时记住千万不要立即加冷水（防止变形开裂）。首先将车开放到通风、阴凉的地方。然后打开发动机罩，等待冷却水水温下降。漏水也可能造成发动机过热。在防冻液壶上安装着许多细小的管子，有可能是胶管松动或者破损造成漏水。紧急时可以用胶布缠上破损

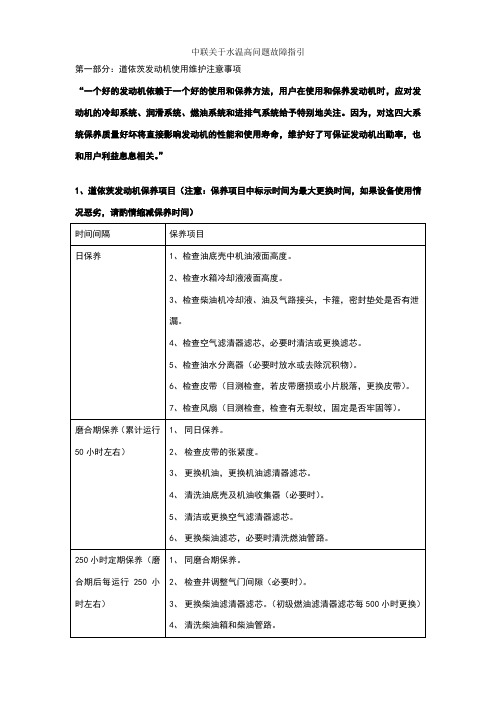

中联关于水温高问题故障指引 第一部分：道依茨发动机使用维护注意事项 “一个好的发动机依赖于一个好的使用和保养方法，用户在使用和保养发动机时，应对发动机的冷却系统、润滑系统、燃油系统和进排气系统给予特别地关注。因为，对这四大系统保养质量好坏将直接影响发动机的性能和使用寿命，维护好了可保证发动机出勤率，也和用户利益息息相关。” 1、道依茨发动机保养项目（注意：保养项目中标示时间为最大更换时间，如果设备使用情况恶劣，请酌情缩减保养时间） 2、润滑系统维护保养 对于发动机而言，机油就相当于人类的血液，如果机油或者是润滑系统出现问题，发动机必然会有故障，而如果润滑系统维护好了，必然会延长发动机使用寿命和出勤率，会给客户带来直接受益。 2.1、道依茨系列发动机应选用道依茨发动机专用机油，道依茨发动机专用机油应选择CH-4级别，并根据当地环境温度选择正确的机油粘度，DDE公司在全国各地均有储备。如用户自行选择机油，需选用CH-4或CI-4级别机油。
