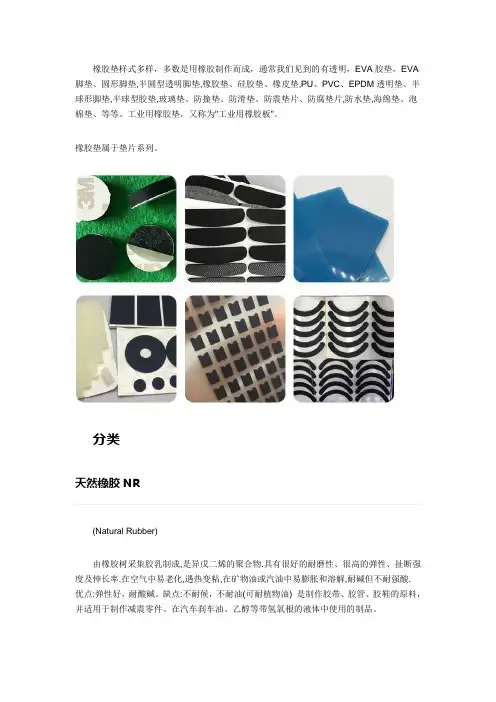

橡胶垫样式多样，多数是用橡胶制作而成，通常我们见到的有透明，EVA胶垫，EVA 脚垫、圆形脚垫,半圆型透明脚垫,橡胶垫、硅胶垫、橡皮垫,PU、PVC、EPDM透明垫、半球形脚垫,半球型胶垫,玻璃垫、防撞垫、防滑垫、防震垫片、防腐垫片,防水垫,海绵垫、泡棉垫、等等。工业用橡胶垫，又称为"工业用橡胶板"。
橡胶垫属于垫片系列。
分类
天然橡胶NR
(Natural Rubber)
由橡胶树采集胶乳制成,是异戊二烯的聚合物.具有很好的耐磨性、很高的弹性、扯断强度及伸长率.在空气中易老化,遇热变粘,在矿物油或汽油中易膨胀和溶解,耐碱但不耐强酸.
优点:弹性好，耐酸碱。缺点:不耐候，不耐油(可耐植物油) 是制作胶带、胶管、胶鞋的原料，并适用于制作减震零件、在汽车刹车油、乙醇等带氢氧根的液体中使用的制品。
丁苯胶SBR
(Styrene Butadiene Copolymer)
丁二烯与苯乙烯之共聚合物，与天然胶比较，品质均匀，异物少，具有更好耐磨性及耐老化性，但机械强度则较弱，可与天然胶掺合使用。优点:低成本的非抗油性材质,良好的抗水性,硬度70 以下具良好弹力,高硬度时具较差的压缩性,缺点: 不建议使用强酸、臭氧、油类、油酯和脂肪及大部份的碳氢化合物之中。广泛用于轮胎业、鞋业、布业及输送带行业等。
丁基橡胶IIR
(Butyl Rubber)
为异丁烯与少量异戊二烯聚合而成,因甲基的立体障碍分子的运动比其他聚合物少,故气体透过性较少,对热、日光、臭氧之抵抗性大,电器绝缘性佳;对极性容剂抵抗大,一般使用温度范围为-54-110 ℃. 优点:对大部份一般气体具不渗透性,对阳光及臭气具良好的抵抗性可暴露于动物或植物油或是可气化的化学物中。缺点:不建议与石油溶剂，胶煤油和芳氢同时使用用于汽车轮胎的内胎、皮包、橡胶膏纸、窗框橡胶、蒸汽软管、耐热输送带等。
氢化丁晴胶HNBR
(Hydrogenate Nitrile)
氢化丁晴胶为丁晴胶中经由氢化后去除部份双链，经氢化后其耐温性、耐候性比一般丁晴橡胶提高很多，耐油性与一般丁晴胶相近。一般使用温度范围为-25~150 ℃。优点:较丁晴胶拥有较佳的抗磨性，具极佳的抗蚀、抗张、抗撕和压缩性的特性。
在臭氧等大气状况下具良好的抵抗性，一般适用于洗衣或洗碗的清洗剂中.缺点:不建议使用于醇类,酯类或是芳香族的溶液之中空调制冷业，广泛用于环保冷媒R134a 系统中的密封件。
汽车发动机系统密封件。
乙丙胶EPDM
(Ethylene propylene Rubber)
由乙烯及丙烯共聚合而成,因此耐热性、耐老化性、耐臭氧性、安定性均非常优秀,但无法硫磺加硫.为解决此问题,在EP主链上导入少量有双链之第三成份而可加硫即成EPDM,一般使用温度为-50~150 ℃.对极性溶剂如醇、酮等抵抗性极佳优点: 具良好抗候性及抗臭氧性，具极佳的抗水性及抗化字物，可使用醇类及酮类，耐高温蒸气，对气体具良好的不渗透性。缺点:不建议用于食品用途或是暴露于芳香氢之中。高温水蒸汽环境之密封件卫浴设备密封件或零件。制动(刹车)系统中的橡胶零件。散热器( 汽车水箱) 中的密封件。
丁晴胶NBR
(Nitrile Rubber)
由丙烯睛与丁二烯共聚合而成，丙烯睛含量由18%~50% ，丙烯睛含量越高，对石化油品碳氢燃料油之抵抗性愈好，但低温性能则变差，一般使用温度范围为-25~100 ℃。丁晴胶为目前油封及O 型圈最常用之橡胶之一优点:具良好的抗油,抗水,抗溶剂及抗高压油的特性
具良好的压缩性，抗磨及伸长力。
缺点:不适合用于极性溶剂之中,例如酮类、臭氧、硝基烃,MEK 和氯仿. ?用于制作燃油箱、润滑油箱以及在石油系液压油、汽油、水、硅油、二酯系润滑油等流体介质中使用的橡胶零件,特别是密封零件.可说是目前用途最广、成本最低的橡胶密封件。
氯丁胶CR
(Neoprene 、Polychloroprene)
由氯丁烯单体聚合而成.硫化后的橡胶弹性耐磨性好,不怕阳光的直接照射,有特别好的耐候性能,不怕激烈的扭曲,不怕制冷剂，,耐稀酸、耐硅酯系润滑油,但不耐磷酸酯系液压油.在低温时易结晶、硬化,贮存稳定性差,在苯胺点低的矿物油中膨胀量大.一般使用温度范围为-50~150 ℃. 优点:弹性良好及具良好的压缩变形,配方内不含硫磺因此非常容易来制作.具抗动物及植物油的特性,不会因中性化学物，脂肪、油脂、多种油品，溶剂而影响物性,具防燃特性
缺点: 不建议使用强酸、硝基烃、酯类、氯仿及酮类的化学物之中耐R12 制冷剂的密封件，家电用品上的橡胶零件或密封件。适合用来制作各种直接接触大气、阳光、臭氧的零件。适用于各种耐燃、耐化学腐蚀的橡胶品。
合成橡胶的组成
合成橡胶是以石油、天然气为原料，以二烯烃和烯烃为单体聚合而成的高分子。
橡胶的高分子已经突破了单体聚合的工艺,目前世界领先的橡胶工厂已经开始运用更加强度的橡胶,用超高分子聚集而成,而且成本相当的低的,

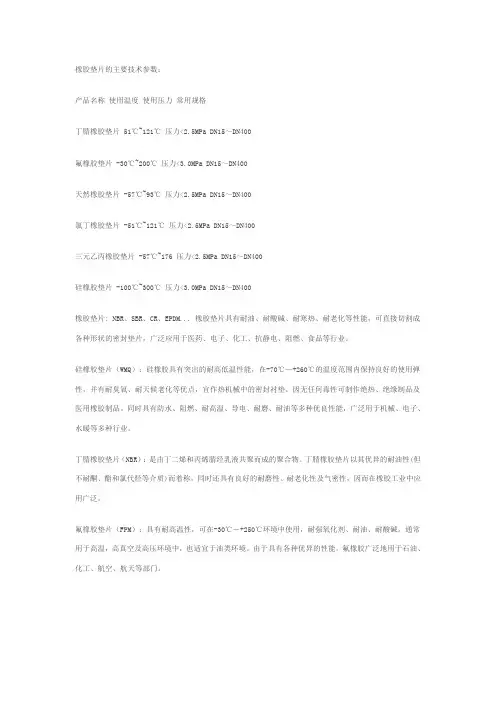

主要参数
产品名称使用温度使用压力常用规格丁腈橡胶垫片51℃~121℃压力<
DN15~DN400
氟橡胶垫片-30℃~200℃压力< DN15~DN400
天然橡胶垫片-57℃~93℃压力< DN15~DN400
氯丁橡胶垫片-51℃~121℃压力< DN15~DN400
三元乙丙橡胶垫片-57℃~176 压力< DN15~DN400
硅橡胶垫片-100℃~300℃压力< DN15~DN400
耐油性
耐油是橡胶材质的很重要的一个特性，橡胶垫很多情况下都要需要用在各种油性介质的环境中，耐油特性是橡胶垫的一个很重要的参数，但是各种橡胶材质的耐油本领也有不同，下面将作详细介绍
耐燃油性:氟橡胶FKM 和氟硅橡胶FMVQ对燃料油的抗耐性最好。而氯丁橡胶和氯化聚乙烯橡胶CPE耐燃油性最差。
丁晴橡胶的耐燃油性随丙烯晴含量增加而提高。氯醇橡胶的耐燃油性比丁晴橡胶好。
耐混合燃油性:氟硅橡胶FMVQ和氟橡胶FKM 对混合燃料油的抗耐性最好。丙烯酸酯橡胶耐耐混合燃油性最差。
丁晴橡胶的耐混合燃油性随丙烯晴含量增加而提高。
含氟量高的对混合燃油的稳定性较好。
耐酸性氧化燃油性:
对酸性氧化燃油来说，酸性氧化燃油中的氢过氧化物可使硫化胶的性能恶化，所以在燃油系统中常用的丁晴橡胶，氯醇橡胶难以满足长期使用的要求。
只有含氟弹性体如氟橡胶FKM ，氟硅橡胶FMVQ，氟化磷晴和氢化丁晴橡胶性能较好。
普通的丁晴橡胶胶料，不能在125度的酸性汽油中长时间工作。只有采用氧化镉活化的低硫-给硫体以及白碳黑为主要原料的丁晴橡胶，才能较好的耐酸性汽油。增加丙烯晴的含量，可使酸性汽油的渗透性降低
深圳市鑫恒鸿科技是专业电子电器成品辅料生产研发的企业，主要生产代理销售橡胶垫、硅
胶垫，PORON泡棉，3M双面胶，杜邦绝缘材料，可移双面胶等，所涉及的加工的材料多达200多种，根据客户产品的设计要求定制材料品种性能和尺寸形状，以达到产品设计的最佳状态，同时满足生产简便高效。
我们以“快速跟进，全面配合，完美品质”的工作理念，在电子电器快速更新换代的今天，跟进客户产品从设计到生产，完善产品品质，扩大市场占有，我们尽不懈的努力，共同为客户产品及品牌成长而奋斗。
我们始终关注着电子电器的前沿动态，在这产品快速更新换代的市场中为客户提供最优质品质的包装辅材，提升产品品质和竞争力，帮助客户赢得市场先机。我们一直秉承“以客户为中心”的理念，并不断完善生产工艺和品质检测，，为客户提供全方位的服务。
我们坚信：真诚的态度，勤奋的工作是我们赢得客户信赖的基础；而不断创新、力求完美，才是我们共同迈向美好未来的保证。深圳市鑫恒鸿科技，智慧企业的合作伙伴！
如需咨询更多传感器技术问题及购买，请移步鑫恒鸿科技官网联系我们的销售工程师，我们
竭诚为你服务！
天然橡胶的性能和用途 天然橡胶生胶的玻璃化温度为-72℃，胶流温度130℃，开始分解温度200℃，激烈分解温度270℃。当天然橡胶硫化后，其Tg上升，也再不会发生粘流。 天然橡胶的弹性其生胶及交联密度不太高的硫化胶的弹性是高的。例如在0-100℃范围内，回弹性在50-85℃之间，其弹性模量仅为钢的00，伸长率可达1000%，拉伸到350%，后，缩回永久变形仅为15%，天然橡胶的弹性较高，在通用橡胶中仅次于顺丁橡胶。 天然橡胶的强度在弹性材料中，天然橡胶的生胶、混炼胶、硫化胶的强度都比较高。未硫化橡胶的拉伸强度称为格林强度，天然橡胶的格林强度可达 1.4～ 2.5Mpa，适当的格林强度对于橡胶加工成型是必要的。天然橡胶撕裂强度也较高，可达98kN/m，其耐磨性也较好。天然橡胶机械强度高的原因在于它是自补强橡胶，当拉伸时会使大分子链沿应力方向取向形成结晶。天然橡胶的电性能天然橡胶是非极性物质，是一种较好的绝缘材料。当天然橡胶硫化后，因引入极性因素，如硫黄、促进剂等，从而使绝缘性能下降。 天然橡胶的耐介质性能天然橡胶是一种非极性物质，它溶于非极性溶剂和非极性油中。天然橡胶不耐环己烷、汽油、苯等介质，未硫化胶能在上述介质中溶解，硫化橡胶则溶胀。天然橡胶不溶于极性的丙酮、乙醇中，更不溶于水中，耐10%的氢氟酸、20%的盐酸、30%的硫酸、50%的氢氧化钠等。 天然橡胶主要用途天然橡胶因其具有很强的弹性和良好的绝缘性、可塑性、隔水隔气、抗拉和耐磨等特点，广泛地运用于工业、农业、国防、交通、运输、机械制造、医药卫生领域和日常生活等方面，如交通运输上用的轮胎；工业上用的运输带、传动带、各种密封圈；医用的手套、输血管；日常生活中所用的胶鞋、雨衣、暖水袋等都是以橡胶为主要原料制造的，国防上使用的飞机、大炮、坦克，甚至尖端科技领域里的火箭、人造卫星、宇宙飞船、航天飞机等都需要大量的橡胶零部件。轮胎的用量要占天然橡胶使用量的一半以上。
1.3 、应用范围:主要用于制作耐油橡胶制品,广泛用于制造密封件、垫片、垫圈等模制品和压出制品,各种橡胶胶辊、耐油胶管、工业用品和粘合剂等等。 2. 羧基丁腈橡胶(XNBR 2.1 :基本特性: 2.1.1 硫化速度比丁腈胶快,易焦烧。 2.1.2 纯胶配合显示高的拉伸强度。 2.1.3 硫化胶的耐热性、耐磨性好。 2.1.4 与酚酫树脂相容性好。 2.2 、应用范围:主要用于胶管、密封件、垫圈、油封、各种模型制品和粘合剂等。
3 、丁腈橡胶 - 聚氯乙烯共混胶(NBR/PVC 3.1 、基本特性: 3.1.1 耐臭氧和耐天候老化性能比通常丁腈橡胶显著提高。 3.1.2 比通常丁腈橡胶提高了耐燃性。 3.1.3 耐磨耗、耐油性、耐化学药品等性能比通常丁腈橡胶有所改善。 2.1.4 提高了压出、压延工艺性能。 2.1.5 可任意着色制作艳色制品。 2.1.6 低温特性、弹性降低,压缩变形增大。 2.1.7 比通常的聚氯乙烯改善了低温特性、耐油性、伸长率等。 3.2 应用范围:主要用于电线电缆护套,油管和燃油管外层胶,皮辊和皮圈,汽车模压零件,微孔海绵,发泡绝热层,安全靴和防护涂层等。 4 、氢化丁腈橡胶(HNBR 4.1 、基本特性 4.1.1 氢化丁腈橡胶虽经氢化饱和,但仍然保持原丁腈的特性。具有拉伸结晶性,因而强度较高。 4.1.2 有良好的耐热和耐臭氧、耐天候老化性能以及耐化学酸碱性能。 4.1.3 良好的耐技术液体(包括含腐蚀添加物的油类的溶胀性能。 4.1.4 良好的机械性能,即使在温升条件下仍保持相当水平。 4.1.5 在极有害的条件下,有显著的耐磨耗性能。
橡胶材料种类性能表 序 号 橡胶种类主要材料优点劣势适用范围使用温度 1 天然橡胶 （NR）异戊二烯聚合 物 优良的回弹性，拉 伸强度、伸长率、 耐磨性，撕裂和压 缩永久变形性能 不耐油，耐 天候、臭 氧、氧的性 能较差 制作轮胎、减 震零件、缓冲 绳和密封零件 -60～100℃ 2 丁苯橡胶 （SBR）丁二烯与苯乙 烯的共聚物 含10％苯乙烯的 丁苯-10有良好寒 性，含30％苯乙 烯的丁苯-30耐磨 性优良 耐油、耐老 化性能较差 制作轮胎和密 封零件 -60～120℃ 3 丁二烯橡 胶（BR）丁二烯聚合物常用的顺丁二烯橡 胶，耐寒、耐磨及 回弹性能较好 制品不耐 油，不耐老 化 适于制作轮 胎、密封零 件、减震零 件、胶带和胶 管等制品 -70~100℃ 4 氯丁橡胶 （CR）氯丁二烯聚合 物 耐天候，耐臭氧老 化，有自熄性，耐 油性能仅次于丁腈 橡胶，拉伸强度、 伸长率、回弹性优 良，与金属和织物 粘结性很好 制品不耐合 成双酯润滑 油及磷酸酯 液压油 适于制作密封 圈及密封型 材、胶管、涂 层、电线绝缘 层、胶布及配 制胶粘剂等 -35～130℃ 5 丁腈橡胶 （NBR）丁二烯丙烯腈 的共聚物 一般含丙烯腈 18％、26％或 40％，含量愈高， 耐油、耐热、耐磨 性能愈好，但耐寒 性则相反。含羧基 的丁腈橡胶，耐 磨、耐高温、耐油 性能优于丁腈橡胶 制品不耐天 候、不耐臭 氧老化、不 耐磷酸酯液 压油 丁腈橡胶适于 制作各种耐油 密封零件、膜 片、胶管和软 油箱 -55～130℃ 6 乙丙橡胶 （EPM、 EPDM ）乙烯、丙烯的 二元共聚物 （EPM）或乙 烯、丙烯、二 烯类烯烃的三 元共聚 （EPDM） 耐天候、耐臭氧老 化，耐蒸汽、磷酸 酯液压油、酸、碱 以及火箭燃料和氧 化剂，电绝缘性能 优良 品不耐石油 基油类 适于制作磷酸 酯液压油系统 的密封零件、 胶管及飞机、 汽车门窗密封 型材、胶布和 电线绝缘层 -60～150℃ 7 丁基橡胶 （IIR）异丁烯和异戊 二烯的共聚物 耐天候、臭氧老 化，耐磷酸酯液压 油，耐酸、碱、火 箭燃料及氧化剂， 制品不耐石 油基油类 适于制作轮胎 内胎，门窗密 封条，磷酸酯 液压油系统的 -60～150℃
常用橡胶的品种，特性，用途 天然橡胶 -20～≤85℃ 丁腈橡胶 -20～≤82℃ 三元乙丙 -40～≤125℃ 聚四氟乙烯-50～≤150℃ 氟橡胶 -23～≤160℃ 橡胶品种（简写符号）化学组成性能特点主要用途 1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃～＋80℃。 制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃～＋100℃。 主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃～＋100℃。 一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃～＋100℃。 可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃～＋100℃。 主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐
橡胶的种类及用途 自己学习时整理的。 1.1天然橡胶（NR） 天然橡胶（NR）为异戊二烯聚合物。具有优良的回弹性，拉伸强度、伸长率、耐磨性，撕裂和压缩永久变形性能都优于大多数合成橡胶。适于制作轮胎、减震零件、缓冲绳和密封零件。不耐油，耐天候、臭氧、氧的性能较差。使用温度范围-60～100℃。 1.2 丁苯橡胶（SBR） 丁苯橡胶（SBR）为丁二烯与苯乙烯的共聚物。含10％苯乙烯的丁苯-10有良好寒性，含30％苯乙烯的丁苯-30耐磨性优良。适于制作轮胎和密封零件，制品耐油、耐老化性能较差。使用温度范围为-60～120℃。 1.4 氯丁橡胶（CR） 氯丁橡胶（CR）为氯丁二烯聚合物，耐天候，耐臭氧老化，有自熄性，耐油性能仅次于丁腈橡胶，拉伸强度、伸长率、回弹性优良，与金属和织物粘结性很好。适于制作密封圈及密封型材、胶管、涂层、电线绝缘层、胶布及配制胶粘剂等。制品不耐合成双酯润滑油及磷酸酯液压油。使用温度范围-35～130℃。 1.5 丁腈橡胶（NBR） 丁腈橡胶（NBR）为丁二烯丙烯腈的共聚物。一般含丙烯腈18％、26％或40％，含量愈高，耐油、耐热、耐磨性能愈好，但耐寒性则相反。含羧基的丁腈橡胶，耐磨、耐高温、耐油性能优于丁腈橡胶。丁腈橡胶适于制作各种耐油密封零件、膜片、胶管和软油箱。制品不耐天候、不耐臭氧老化、不耐磷酸酯液压油。使用温度范围-55～130℃。 1.6 乙丙橡胶（EPM、EPDM ）
乙丙橡胶为乙烯、丙烯的二元共聚物（EPM）或乙烯、丙烯、二烯类烯烃的三元共聚（EPDM）。耐天候、耐臭氧老化，耐蒸汽、磷酸酯液压油、酸、碱以及火箭燃料和氧化剂，电绝缘性能优良。适于制作磷酸酯液压油系统的密封零件、胶管及飞机、汽车门窗密封型材、胶布和电线绝缘层。制品不耐石油基油类。使用温度范围-60～150℃。 1.7 丁基橡胶（IIR） 丁基橡胶（IIR）为异丁烯和异戊二烯的共聚物。耐天候、臭氧老化，耐磷酸酯液压油，耐酸、碱、火箭燃料及氧化剂，具有优良的介电性能和绝缘性能，透气性极小。适于制作轮胎内胎，门窗密封条，磷酸酯液压油系统的密封零件、胶管，电线的绝缘层，胶布和减震阻尼器。制品不耐石油基油类。使用温度范围-60～150℃。 1.8氯磺化聚乙烯橡胶（CSM） 氯磺化聚乙烯橡胶（CSM）耐天候及臭氧老化，耐油性随其氯含量增加而增加，耐酸碱，适于制作胶布、车用空滤器联接套，散热器排水管、密封垫、电缆套管、防腐涂层及软油箱外壁。使用温度范围 -50～150℃。 1.9聚氨酯橡胶 聚氨酯橡胶为聚氨基甲酸酯。通常有聚酯型（AU）和聚醚型（EU）两种。具有优良伸强度、撕裂强度和耐磨性，耐油、耐臭氧极佳，也耐原子辐射。适于制作各种形状的密封能量吸收装置、冲孔模板、振动阻尼装置、机械支承垫片、柔性联接、防磨涂层、摩擦动力传动装置、胶辊等。使用温度范围-60～80℃。不宜与酯、酮、磷酸酯液压油、浓酸、碱、蒸汽等接触。 1.10 聚硫橡胶（T） 聚硫橡胶（T）为多硫烷烃聚合物，有固态聚硫橡胶和液态聚硫橡胶二种。耐油性好、耐天候老化，透气性小，电绝缘性亦佳。固态胶通常与丁睛橡胶并用制造燃
橡胶制品的基本特性 橡胶制品（rubber product）指以天然及合成橡胶为原料生产各种橡胶制品的活动，还包括利用废橡胶再生产的橡胶制品。 橡胶制品基本特性： 1.橡胶制品成型时，经过大压力压制，其因弹性体所俱备之内聚力无法消除，在成型离模时，往往产生极不稳定的收缩（橡胶的收缩率，因胶种不同而有差异），必需经过一段时间后，才能和缓稳定。所以，当一橡胶制品设计之初，不论配方或模具，都需谨慎计算配合，若否，则容易产生制品尺寸不稳定，造成制品品质低落。 2.橡胶属热溶热固性之弹性体，塑料则属于热溶冷固性。橡胶因硫化物种类主体不同，其成型固化的温度范围，亦有相当的差距，甚至可因气候改变，室内温湿度所影响。因此橡胶制成品的生产条件，需随时做适度的调整，若无，则可能产生制品品质的差异。 橡胶制品胶种的分类： 1.通用橡胶：是指部分或全部代替天然橡胶使用的胶种，如丁苯橡胶、顺丁橡胶、异戊橡胶等，主要用于制造轮胎和一般工业橡胶制品。通用橡胶的需求量大，是合成橡胶的主要品种。 2.丁苯橡胶：丁苯橡胶是由丁二烯和苯乙烯共聚制得的，是产量最大的通用合成橡胶，有乳聚丁苯橡胶、溶聚丁苯橡胶和热塑性橡胶（SBS）。 3.顺丁橡胶：是丁二烯经溶液聚合制得的，顺丁橡胶具有特别优异的耐寒性、耐磨性和弹性，还具有较好的耐老化性能。顺丁橡胶绝大部分用于生产轮胎，少部分用于制造耐寒制品、缓冲材料以及胶带、胶鞋等。顺丁橡胶的缺点是抗撕裂性能交差，抗湿滑性能不好。 4.异戊橡胶：异戊橡胶是聚异戊二烯橡胶的简称，采用溶液聚合法生产。异戊橡胶与天然橡胶一样，具有良好的弹性和耐磨性，优良的耐热性和较好的化学稳定性。异戊橡胶生胶（未加工前）强度显着低于天然橡胶，但质量均一性、加工性能等优于天然橡胶。异戊橡胶可以代替天然橡胶制造载重轮胎和越野轮胎还可以用于生产各种橡胶制品。 5:乙丙橡胶：乙丙橡胶以乙烯和丙烯为主要原料合成，耐老化、电绝缘性能和耐臭氧性能突出。乙丙橡胶可大量充油和填充碳黑，制品价格较低，乙丙橡胶化学稳定性好，耐磨性、弹性、耐油性和丁苯橡胶接近。乙丙橡胶的用途十分广泛，可以作为轮胎胎侧、胶条和内胎以及汽车的零部件，还可作电线、电缆包皮及高压、超高压绝缘材料。还可制造胶鞋、卫生用品等浅色制品。 6.氯丁橡胶：它是以氯丁二烯为主要原料，通过均聚或少量其它单体共聚而成的。如抗张强度高，耐热、耐光、耐老化性能优良，耐油性能均优于天然橡胶、丁苯橡胶、顺丁橡胶。具有较强的耐燃性和优异的抗延燃性，其化学稳定性较高，耐水性良好。氯丁橡胶的缺点是电绝缘性能，耐寒性能较差，生胶在贮存时不稳定。氯丁橡胶用途广泛，如用来制作运输皮带和传动带，电线、电缆的包皮材料，制橡胶加工工艺问答
硅橡胶的特点和用途简介 硅橡胶高聚物分子是由SiO（硅-氧）键连成的链状结构，其主要组成是高摩尔质量的线型聚硅氧烷。由于Si-O-Si键是其构成的基本键型，硅原子主要连接甲基，侧链上引入极少量的不饱和基团，分子间作用力小，分子呈螺旋状结构，甲基朝外排列并可自由旋转，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。典型的硅橡胶即聚二甲醛硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲醛基可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。下表列出了硅橡胶的主要特点和用途。 耐热性：硅橡胶比普通橡胶具有好得多的耐热性，可在150度下几乎永远使用而无性能变化；可在200度下连续使用10，000小时；在350度下亦可使用一段时间。广泛应用于要求耐热的场合：热水瓶密封圈压力锅圈耐热手柄。 耐寒性：普通橡胶晚点为-20度~-30度，即硅橡胶则在-60度~-70度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈。 耐侯性：普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料。 电性能：硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子电视机高压帽电器零部件其他。 导电性：当加入导电填料（如碳黑）时，硅橡胶便具有键盘导电接触点。
导热性：当加入某些导热填料时，硅橡胶便具有导热性散热片导热密封垫复印机、传真机导热辊。 辐射性：含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆核电厂用连接器等。 阻燃性：硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气，各种防火严格的场合。 透气性：硅橡胶薄膜比普通橡胶及塑料打腊膜具有更好的透气性。其另一特征就是对不同的透气率具有很强的选择性。气体交换膜医用人造器官。 2．存在问题及发展建议 （1）热硫化硅橡胶世界上发达国家的硅橡胶的产量及消费量都已达到了很高的水平，而且发展十分迅速。虽然我国近几年来在HTV的生产技术和生产能力方面有了很大的提高，并且已有一些硅橡胶的生产技术和产品进入了国际市场。但全面地讲，我国的硅橡胶工业与国际先进水平相比，仍有不小的差距。因此，开发和建立较大的具有经济规模的热硫化硅橡胶生胶及混炼胶装置，开发混炼胶系列品种特别是高品质品种，对于改变我国混炼胶在产量和品种上都要依赖国外的现状，促进我国有机硅及其相关行业技术进步有着十分重要的意义。 （2）室温硫化硅橡胶，以单组份密封胶为例，由于无序的市场竞争，大多数生产厂家为了降低成本，采用价格较低的回收料作为主要原料，所采用的交联剂也大多为一些小厂的产品，质量不稳定，从而造成最终产品的整体质量下降，性能受到影响。高性能的密封胶主要还是使用的进口和进口分装产品，如幕墙用的结构胶以及耐候胶等。这些都是今后应该注意解决的问题。高性能建筑密封胶和加成型硅橡胶是研发热点。建筑密封胶着重是提高表干时间和硫化时间，及
1 、丁腈橡胶(NBR 基本特性: 1.1、因含有极性腈基,对非极性或弱极性的矿物油、动植物油、液体燃料和溶剂等有较高的稳定性。耐油性是其最大的特长, 丙烯含量愈高耐油性愈好。 1.2 、耐热性优于天然橡胶、丁苯橡胶、氯丁橡胶,可在空气中 120 ℃下长期使用。 1.3 、气密性较好,仅次于丁基橡胶。 1.4 、耐寒性、耐低温性较差,丙烯腈含量愈高,耐寒愈差。 1.5 、因是非结晶性橡胶,生胶强度较低,须配入补强剂,提高结合丙烯腈量有助于增高强度和耐磨性,但弹性下降。 1.6 、丁腈胶的介电性能差一点,属于半导体橡胶。 1.7 、胶料的耐油性和永久变形的平衡,耐油性与电性能的平衡是重要的。 应用范围:主要用于制作耐油橡胶制品,广泛用于制造密封件、垫片、垫圈等模制品和压出制品,各种橡胶胶辊、耐油胶管、工业用品和粘合剂等等。 2 、丁基橡胶(IIR 基本特性 2.1 最大的特性是气体特定过性小,气密性好。 2.2 回弹性小,在较宽温度范围内(-30-+ 50 ℃均不大于 20% ,因而具有吸收振动和冲击能量的特性。 2.3 耐热老化优良,且有良好的耐臭氧老化、耐天候老化和对化学稳定性以及耐电晕性能与电绝缘性好。
2.4 耐水性好、水渗透率极低,因而适于做绝缘材料。 2.5 缺点是:硫化速度慢;粘合性和自粘性差;与金属粘合性不好;与不饱和性橡胶相容性差,不能并用。但可与乙丙橡胶和聚乙烯等共混并用。 应用范围:主要用于制造汽车轮胎内胎、汽车部件,硫化用胶囊、水胎、风胎,胶带、胶管、电线、电缆、包覆胶, 各种机械制品, 振动隔离件, 建筑用防水片材, 密封及填缝材料, 贮罐衬里,蜡添加剂和聚烯烃改性剂等。 3、三元乙丙橡胶(EPDM 基本特性: 3.1 三元乙丙橡胶的相对密度也小(0.85-0.86 ,仍具有二元乙丙橡胶的耐臭氧性、耐候性、耐热性和耐化学稳定性等特性。 3.2 可采用硫磺促进剂硫化体系硫化,也可以用有机过氧化物交联,而制得高强度的制品。 3.3 耐低温性好,电绝缘性能也好。 3.4 配合时有容纳高量填料和油类的承受能力。 3.5 可与不饱和橡胶、低不饱和橡胶和塑料相容并用。 3.6 由于硫化胶表面良好具有高的物性,适于制作发泡制品。 3.7 未硫化橡胶粘合性差。 应用范围:主要用于汽车工业、电线电缆工业、建筑和防水材料、工业橡胶制品、民用制品,与其它橡胶和塑料树脂等并用或共混,以及制作添加剂等等。 4 、硅橡胶(SILICONE 基本特性:
几种常用橡胶性能比较 天然橡胶（NR） 天然橡胶由三叶树采集制成的弹性体，机械强度高、耐磨、耐压、伸长率高、弹性高、滞后损失小，能耐多次屈挠弯曲变形，适合纸厂、木业、家具、涂布、输送等胶辊应用。本厂天然橡胶分别使用印度尼西亚、泰国和海南三种产地，硬度可以在邵氏3 0～10 0 ° A调制。 丁腈橡胶（NBR） 首先由德国在30年代研制而成，因含丙烯腈，所以对矿物油、动植物油、液体燃料和脂肪族溶剂有较高的稳定性，耐油性是丁腈橡胶最大的特长。耐热性能好，能耐一般化学品优于通用橡胶。配合法国特种油膏，着墨性能优。广泛用于印刷类胶辊，配合耐酸碱物质、耐热剂，用于浆染、印染、砂辊。因耐磨性能比天然橡胶大30%左右，也是做其它滚轮比较理想的弹性体。采用的丁腈胶台湾南帝（NANCAR）系列、日本合成橡胶公司（JSR）系列，日本瑞翁公司丁腈橡胶，硬度可以在邵氏20～100 ° A调制。 三元乙丙橡胶（EPDM） 三元乙丙橡胶作为半通用合成橡胶，其使用温度范围-55～150℃之间。三元乙丙橡胶具有突出的耐臭氧性、耐侯性、耐水性、耐热性、耐蒸汽、耐化学药品（如氨水、酒精、双氧水、盐、硫酸、烧碱、石灰等）性能。适用于高要求的高速水墨印刷辊及化工、电镀、电子、纺织、染整、丝光和人造革类所用胶辊等使用。 氯丁橡胶（CR） 30年代美国公司生产的氯丁橡胶，改变了人们对橡胶易燃特点的看法，氯丁橡胶作为一种通用型特种橡胶，耐油性次于丁腈橡胶，优于通用橡胶，具有耐燃性、耐臭氧性、耐热老化性优异，耐化学品性能好，透气率小，其弹性与通用橡胶相当。适用于印刷类胶辊、耐碱类浆纱辊、浆染胶辊等使用。 氯磺化聚乙烯/海泊隆（CSM）
字体大小：| | 2010-08-28 16:56 - 阅读：135 - ：0 ，由丁二烯与丙烯腈共聚而制得的一种合成橡胶。是耐油(尤其是烷烃油)、耐老化性能较好的合成橡胶。丁腈橡胶中丙烯腈含量(％)有42～46、36～41、31～35、25～30、18～24 等五种。丙烯腈含量越多， 耐油性越好，但耐寒性则相应下降。它可以在120℃的空气中或在150℃的油中长期使用。此外，它还具有良好的耐水性、气密性及优良的粘结性能。广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、 软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。 丁腈橡胶基本性能 主要采用低温乳液聚合法生产，丁腈橡胶具有优良的耐油性，其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性，粘接力强。丁晴橡胶的缺点是不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做 绝缘材料。丁腈橡胶耐低温性差，电性能低劣，弹性稍低。 丁腈橡胶主要用途 丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压橡胶制品，如O形圈、油封、皮碗、 膜片、活门、波纹管等，也用于制作胶板和耐磨零件。
公司代理经销南帝公司的产品有：普通丁腈橡胶、特殊丁腈橡胶、丁腈胶乳、热塑性弹性体（TPV）等。其中镇江南帝主要牌号：NANCAR 1051、1052、1053、1052M30、1043N、2845、2865、2875、3345、3365、4155等。特殊丁腈橡胶有以下： ??羧化丁腈(XNBR)：NANCAR 1072、1072CG、3245C 具优越耐磨性，适用于下列橡胶制品： a. 高耐磨的输送带、工业制品、纺织胶辊、及特殊鞋底等制品。 b. AB胶系接着剂及丙烯酸酯系接着剂。 c. 环氧树脂改性应用。 d. 软性电路板。 ??充油丁腈(NBR/DOP)：NANCAR 1082 适用于超低硬度(40 Shore A以下) 并兼具耐油特性之橡胶制品，如：工业胶辊、工业制品等。 ??丁腈/PVC (NBR/PVC)：NANCAR 1203D、1203HD、1203L D、具有良好的耐候性、耐油性，适用于下列橡胶制品： a. 耐臭氧的汽车部品(防尘套及胶管)、工业制品(胶板及杂件）、及电缆被 覆等制品。 b. 耐酒精汽油、低萃取燃料油管。 c. 耐溶剂的胶辊（工业胶辊、造纸胶辊、印刷胶辊）及纺织皮圈等制品。 d. 保温材料及运动器材等发泡制品。 ??丁腈/PVC/DOP (NBR/PVC/DOP)：NANCAR 1204D 适用于超低硬度并兼具耐油耐臭氧之橡胶制品，如：印刷胶辊厂、工业制品等。 ??预交联丁腈(NBR)：NANCAR 1022 具良好的尺寸安定性，特别适用于PVC改质，提高橡胶质感。 ??超低,极高丙烯腈丁腈(NBR)：NANCAR 1965、4580
丁腈橡胶的基本性能及 用途 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
字体大小： | | 2010-08-28 16:56 - 阅读：135 - ：0 ，由丁二烯与丙烯腈共聚而制得的一种合成橡胶。是耐油(尤其是烷烃油)、耐老化性能较好的合成橡胶。丁腈橡胶中丙烯腈含量(％)有42～46、36～41、31～35、25～30、18～24 等五种。丙烯腈含量越多，耐油性越好，但耐寒性则相应下降。它可以在120℃的空气中或在150℃的油中长期使用。此外，它还具有良好的耐水性、气密性及优良的粘结性能。广泛用于制各种耐油橡胶制品、多种耐油垫圈、垫片、套管、软包装、软胶管、印染胶辊、电缆胶材料等，在汽车、航空、石油、复印等行业中成为必不可少的弹性材料。 丁腈橡胶基本性能 主要采用低温乳液聚合法生产，丁腈橡胶具有优良的耐油性，其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性，粘接力强。丁晴橡胶的缺点是不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。丁腈橡胶耐低温性差，电性能低劣，弹性稍低。 丁腈橡胶主要用途 丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压橡胶制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。
公司代理经销南帝公司的产品有：普通丁腈橡胶、特殊丁腈橡胶、丁腈胶乳、热塑性弹性体（TPV）等。其中镇江南帝主要牌号：NANCAR 1051、1052、1053、1052M30、1043N、2845、2865、2875、3345、3365、4155等。特殊丁腈橡胶有以下： 羧化丁腈(XNBR)：NANCAR 1072、1072CG、3245C 具优越耐磨性，适用于下列橡胶制品： a. 高耐磨的输送带、工业制品、纺织胶辊、及特殊鞋底等制品。 b. AB胶系接着剂及丙烯酸酯系接着剂。 c. 环氧树脂改性应用。 d. 软性电路板。 充油丁腈(NBR/DOP)：NANCAR 1082 适用于超低硬度(40 Shore A以下) 并兼具耐油特性之橡胶制品，如：工业胶辊、工业制品等。 丁腈/PVC (NBR/PVC)：NANCAR 1203D、1203HD、1203L D、具有良好的耐候性、耐油性，适用于下列橡胶制品： a. 耐臭氧的汽车部品(防尘套及胶管)、工业制品(胶板及杂件）、及电缆被 覆等制品。 b. 耐酒精汽油、低萃取燃料油管。 c. 耐溶剂的胶辊（工业胶辊、造纸胶辊、印刷胶辊）及纺织皮圈等制品。 d. 保温材料及运动器材等发泡制品。 丁腈/PVC/DOP (NBR/PVC/DOP)：NANCAR 1204D 适用于超低硬度并兼具耐油耐臭氧之橡胶制品，如：印刷胶辊厂、工业制品等。 预交联丁腈(NBR)： NANCAR 1022 具良好的尺寸安定性，特别适用于PVC改质，提高橡胶质感。 超低,极高丙烯腈丁腈(NBR)：NANCAR 1965、4580
表二常用橡胶的品种、特性和用途 橡胶品种（简写符号）化学组成性能特点主要用途 1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，抵抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃～＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃～＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃～＋100℃。一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化优于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃～＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃～＋100℃。主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。 6．丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。缺点是弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。使用温度范围：约－40℃～＋120℃。主要用作内胎、水胎、气球、电线电缆绝缘层、化工设备衬里及防震制品、耐热运输带、耐热老化的胶布制品。 7．丁晴橡胶（NBR）丁二烯和丙烯晴的共聚体。特点是耐汽油和脂肪烃油类的性能特别好，仅次于聚硫橡胶、丙烯酸酯和氟橡胶，而优于其他通用橡胶。耐热性好，气密性、耐磨及耐水性等均较好，粘结力强。缺点是耐寒及耐臭氧性较差，强力及弹性较低，耐酸性差，电绝缘性不好，耐极性溶剂性能也较差。使用温度范围：约－30℃～＋100℃。主要用于制造各种耐油制品，如胶管、密封制品等。 8．氢化丁晴橡胶（HNBR）丁二烯和丙烯晴的共聚体。它是通过全部或部分氢化
天然橡胶（NR ） 天然橡胶由三叶树采集制成的弹性体，机械强度高、耐磨、耐压、伸长率高、弹性高、滞后损失小，能耐多次屈挠弯曲变形，适合纸厂、木业、家具、涂布、输送等胶辊应用。本厂天然橡胶分别使用印度尼西亚、泰国和海南三种产地，硬度可以在邵氏3 0 ～10 0 ° A 调制。 丁腈橡胶（NBR ） 首先由德国在30年代研制而成，因含丙烯腈，所以对矿物油、动植物油、液体燃料和脂肪族溶剂有较高的稳定性，耐油性是丁腈橡胶最大的特长。耐热性能好，能耐一般化学品优于通用橡胶。配合法国特种油膏，着墨性能优。广泛用于印刷类胶辊，配合耐酸碱物质、耐热剂，用于浆染、印染、砂辊。因耐磨性能比天然橡胶大30% 左右，也是做其它滚轮比较理想的弹性体。采用的丁腈胶台湾南帝（NANCAR ）系列、日本合成橡胶公司（JSR）系列，日本瑞翁公司丁腈橡胶，硬度可以在邵氏20 ～100 ° A 调制。 三元乙丙橡胶（EPDM ） 三元乙丙橡胶作为半通用合成橡胶，其使用温度范围-55 ～150 ℃之间。三元乙丙橡胶具有突出的耐臭氧性、耐侯性、耐水性、耐热性、耐蒸汽、耐化学药品（如氨水、酒精、双氧水、盐、硫酸、烧碱、石灰等）性能。适用于高要求的高速水墨印刷辊及化工、电镀、电子、纺织、染整、丝光和人造革类所用胶辊等使用。 氯丁橡胶（CR ） 30年代美国公司生产的氯丁橡胶，改变了人们对橡胶易燃特点的看法，氯丁橡胶作为一种通用型特种橡胶，耐油性次于丁腈橡胶，优于通用橡胶，具有耐燃性、耐臭氧性、耐热老化性优异，耐化学品性能好，透气率小，其弹性与通用橡胶相当。适用于印刷类胶辊、耐碱类浆纱辊、浆染胶辊等使用。 氯磺化聚乙烯/ 海泊隆（CSM ） 氯磺化聚乙烯作为专用合成橡胶，不变色，耐磨耗、耐侯性、耐臭氧优异，耐热性能好，连续使用温度120 ～140℃，间接温度140 ～160℃，耐燃烧，离开火焰自行熄火，耐油性次于丁腈抗撕裂胶辊，耐油耐生热胶辊。 硅橡胶（Q ） 作为有机硅系列，本企业长期以来使用比较有质量保证的美国“道康宁”、日本“信越”、韩国“海龙”等硅橡胶，其耐寒耐热性能优异，能在-50～300 ℃温度范围内长期使用，具有最佳的热溶胶防粘性、优越的生物相溶性和防静电性能，完全符合国家卫生标准。适用于制作高低温设备输送辊；医疗、卫生、食品、办公机械设备胶辊；压延防粘（热熔胶涂布、制革等）、防静电（薄膜、植绒等）胶辊上使用，通用硬度在40 ～80 ° A 之间为优。 各常用橡胶性能比较Different characters of various kind rubbers
常用橡胶性能一览表 橡胶材质概述特性用途 丁腈胶（NBR ） 由丁二烯与丙烯 腈经乳液聚合而得 的共聚物，称丁二 烯-丙烯腈橡胶， 简称丁腈橡胶。它 的含量是影响丁腈 橡胶性能的重要指 针。并以优异的耐 油性着称。 耐油性最好,对非极性和弱极性油类 基本不溶胀。 耐热氧老化性能优于天然、丁苯等 通用橡胶。 耐磨性较好，其耐磨性比天然橡胶 高30%-45% 。 耐化学腐蚀性优于天然橡胶，但对 强氧化性酸的抵抗能力较差。 弹性、耐寒性、耐屈挠性、抗撕裂 性差，变形生热大。 电绝缘性能差，属于半导体橡胶， 不宜作电绝缘材料使用。耐臭氧性能 較差。 加工性能較差。 用于制作接触油类 的胶管、胶辊、密 封垫圈、贮槽衬 里，飞机油箱衬里 以及大型油囊等。 可制造运送热物料 的运输带。 乙丙胶（EPD M） 是由乙烯、丙烯 为基础单体合成的 共聚物。橡胶分子 链中依单体单元组 成不同有二元乙丙 橡胶和三元乙丙橡 胶之分。 耐老化性能优异，被誉为“无龟 裂”橡胶。 优秀的耐化学药品性能。卓越的耐 水、耐过热水及耐水蒸气性。 优异的电绝缘性能。低密度和高填 充特性。乙丙胶具有良好的弹性和抗 压缩变形性。 不耐油。 硫化速度慢,比一般合成橡胶慢3-4 倍。 自黏性和互黏性都很差，给加工工 艺带来困难。 汽车零件:包括轮 胎胎侧及胎侧覆盖 胶条等。電氣製 品:包括高、中、 低壓電纜絕緣材料 等。工业制品:耐 酸、碱、氨、及氧 化剂等；各种用途 的胶管、垫圈；耐 热输送带和传动带 等。 建筑材料:桥梁工 程用橡胶制品，橡 胶地砖等。其它方 面:橡皮船、游泳 用气垫、潜水衣 等。其使用寿命比 其它通用橡胶高。
（塑料橡胶材料）橡胶的种类性能和用途
橡胶品种的化学组成、性能特点和主要用途 橡胶品种（简写符号）化学组成性能特点主要用途 1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃~＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性和耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能和自粘性差。使用温度范围：约－60℃~＋100℃。壹般多和天然橡胶或丁苯橡胶且用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR）是由异戊二烯单体聚合而成的壹种顺式结构橡胶。化学组成、立体结构和天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它
常用橡胶的品种特性及 用途 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
常用橡胶的品种，特性，用途 1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。 特性：弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。 缺点：耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。 使用温度范围：约－60℃~＋80℃。 制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶， 特性：耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。 缺点：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。 主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。 特性：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。 缺点：强度较低，抗撕裂性差，加工性能与自粘性差。 使用温度范围：约－60℃~＋100℃。 一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。 特性：化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化 缺点：由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。 使用温度范围：约－50℃~＋100℃ 可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。 特性：这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。 缺点：耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。 使用温度范围：约－45℃~＋100℃。 主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。 6、丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。 特性：最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。 缺点：弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。
常用橡胶的品种，特性，用途 ? 橡胶品种（简写符号）化学组成性能特点主要用途 1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃~＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃~＋100℃。一般多和天然
橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃~＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃~＋100℃。主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。 6、丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。缺点是弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。使用温度范围：
