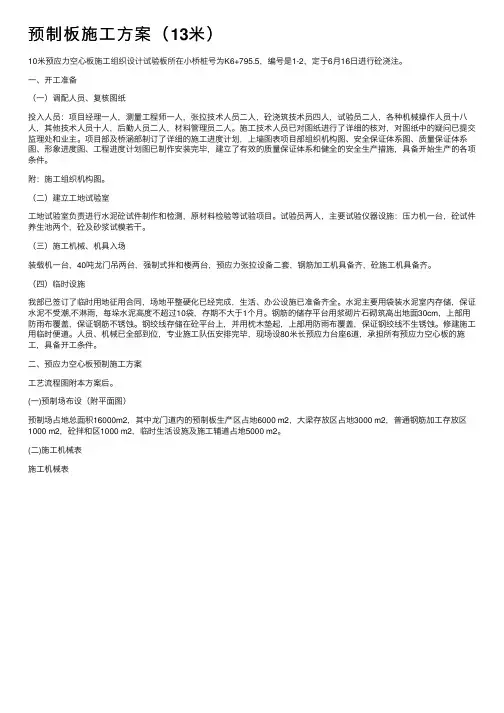

10米预应力空心板施工组织设计试验板所在小桥桩号为K6+795.5，编号是1-2，定于6月16日进行砼浇注。
一、开工准备
（一）调配人员、复核图纸
投入人员：项目经理一人，测量工程师一人，张拉技术人员二人，砼浇筑技术员四人，试验员二人，各种机械操作人员十八人，其他技术人员十人，后勤人员二人，材料管理员二人。施工技术人员已对图纸进行了详细的核对，对图纸中的疑问已提交监理处和业主。项目部及桥涵部制订了详细的施工进度计划，上墙图表项目部组织机构图、安全保证体系图、质量保证体系图、形象进度图、工程进度计划图已制作安装完毕，建立了有效的质量保证体系和健全的安全生产措施，具备开始生产的各项条件。
附：施工组织机构图。
（二）建立工地试验室
工地试验室负责进行水泥砼试件制作和检测，原材料检验等试验项目。试验员两人，主要试验仪器设施：压力机一台，砼试件养生池两个，砼及砂浆试模若干。
（三）施工机械、机具入场
装载机一台，40吨龙门吊两台，强制式拌和楼两台，预应力张拉设备二套，钢筋加工机具备齐，砼施工机具备齐。
（四）临时设施
我部已签订了临时用地征用合同，场地平整硬化已经完成，生活、办公设施已准备齐全。水泥主要用袋装水泥室内存储，保证水泥不受潮,不淋雨，每垛水泥高度不超过10袋，存期不大于1个月。钢筋的储存平台用浆砌片石砌筑高出地面30cm，上部用防雨布覆盖，保证钢筋不锈蚀。钢绞线存储在砼平台上，并用枕木垫起，上部用防雨布覆盖，保证钢绞线不生锈蚀。修建施工用临时便道。人员、机械已全部到位，专业施工队伍安排完毕，现场设80米长预应力台座6道，承担所有预应力空心板的施工，具备开工条件。
二、预应力空心板预制施工方案
工艺流程图附本方案后。
(一)预制场布设（附平面图）
预制场占地总面积16000m2，其中龙门道内的预制板生产区占地6000 m2，大梁存放区占地3000 m2，普通钢筋加工存放区1000 m2，砼拌和区1000 m2，临时生活设施及施工辅道占地5000 m2。
(二)施工机械表
施工机械表
(三)人员配备表
(四)试验
根据工程施工要求，中心实验室对水泥、砂、碎石、钢材、钢绞线等原材料进行了检测，对钢绞线,千斤顶的委托试验，全部合格。施工中要求进行砼、砂浆试块的制作、养生、抗压强度检测。
(五)台座布设及场地排水
1、台座布臵
共布臵梁板底模台座6个，每底模能一次浇注13米预应力板6块，台座底层为15cm厚的C25砼，上层为8cmC40砼+8mm厚钢板，周边三角铁帮边，台座周边用厚8mm的橡塑板粘贴,以保证砼浇注时不漏浆。
2、预制场排水
在预制场内台座间挖排水沟，用6cm厚的砂浆封抹表层，并硬化。将预制场内的养生水或雨水引流出预制场。
(六)钢绞线加工
1、钢绞线下料
(1)质量要求
a、本工程预应力空心板所用钢绞线直径为φj12.70mm。强度等级均为1860Mpa，松弛率为3.5%。钢绞线进场时附有其生产厂家、性能、尺寸、熔炉次和日期标志。
b、从每批钢绞线中任取3盘，并从每盘所选的钢绞线端部正常部位截取一根试样进行表面质量、直径偏差和力学
性能试验。每批钢绞线的重量应不大于60T，不合格的钢绞线不使用。
(2)开盘
a、将成捆钢绞线吊入特制的钢笼中，周边固定在钢笼上再开盘，以免发生散盘现象，同时要防止擦伤、破坏等。
b、钢绞线开盘后，根据下料长度用钢尺丈量好，用砂轮锯切断，并用#铁丝将断头扎牢，以防破捻。
2、安装预应力筋
先在端横梁上安装预应力筋的定位钢板，确保孔位和孔径满足施工精度要求。在台座上安装预应力筋，将其穿过端横梁和定位板后用锚具固定在板上，穿筋时应注意不碰掉台面上的隔离剂和沾污预应力筋。
(七)预应力筋的张拉
1、张拉前对张拉设备的各个部位仔细检查，只有在一切妥当无误的情况下才能开始张拉。
2、张拉预应力筋时，由专人负责指挥，严禁任何人站在千斤顶的后方或踏踩，碰撞预应力筋，量测预应力筋的伸长率及拧紧螺丝母时，应停止开动千斤顶。
3、张拉预应力筋时，先用30T单顶单根调整初应力，使δ0=0.2δ。在另一端用两台180T千斤顶推动张拉横梁，整体张拉。张拉过程中，使活动横梁与固定横梁始终保持平行，使每根预应力筋均匀受力。
张拉程序：0→初应力→100%σk→持荷2分钟（锚固）
4、预应力筋采用应力控制方法张拉时，以伸长量进行校核，每张拉20%δ时，应停下量测伸长值，校核实际伸长值与理论伸长值的差值是否符合设计要求，不符合则应暂停止张拉，待查明原因并采取措施予以调整后方可继续张拉。预应力筋的实际伸长值△L=△L1+△L2，其中△L1为从初应力至最大张拉应力间的实测伸长值（mm），△L2为初应力以下的推算伸长值。当应力伸长值达到张拉指标时，即进行锚固。
压力表读数计算表
5、伸长值计算
根据预应力筋的理论伸长值：△L=P p L/A P E P
式中：P P——预应力筋的平均张拉力
L——预应力筋的长度
A P——预应筋的截面面积
E P——预应力筋的弹性模量
该10米板预应力筋的理论伸长值
△L=((98.7×1.395 )×85.7)÷(98.7×196.9)
=607.17mm
有关模量见附件检测报告
钢筋均应冷拉调直；钢筋的加工由熟练的钢筋工用专用设备来操作；钢筋的弯制和弯钩均符合设计及规范要求。
2、钢筋不存在缺陷，钢筋表观不得有严重锈蚀，油渍、裂纹及叠层等；钢筋应存放于高于地面的平台、垫木上，挂牌分类存放，并做防雨遮盖。
3、空心板的钢筋在加工棚内加工，钢筋先在底模上绑
扎成型，架立钢筋要点焊并绑扎；受拉截面的钢筋，其接头在同一截面不超过配筋面积的50%；焊接点与弯曲处的间距大于10d；焊接须试焊合格并经监理工程师同意方可开工；钢筋接头采用双面焊；焊接接头保证符合规范的规定；热轧钢筋电弧焊时，其长度、宽度、厚度按设计及规范执行，焊条采用502焊条，其力学性能（试验确定）满足设计和规范要求；
4、钢筋的安装：准确就位安装，并固定好，使其在浇筑过程中不移位；钢筋保护层所用的垫块采用高强度的塑料垫块；钢筋的支垫间距小于1.2m，桥板的钢筋在竖向偏差小于±5mm；不得用石块、碎砖及木块作支垫；在浇筑砼前，经自检员自检合格后，填写钢筋检验表，报请监理工程师复检。
(九)模板加工及支立
侧模板用厚5mm的钢板焊制，模板骨肋用厚8mm的钢板制作。模板平直、无曲折、弧角符合设计要求。模板表面平整、光滑、无锈疤。侧模板支立后，须用拉杆和地锚固定，侧模表面涂以脱模剂。
内模用充气胶囊，充气胶囊用定位钢筋固定，以防止浇筑砼的过程中内模上浮移动。为方便胶囊撤出，胶囊外涂一层滑石粉，底板砼浇注完成后，将充气胶囊就位并充到规定的气压。
(十)砼的拌合及浇筑
板体砼用强制式拌和楼拌制，配料机上料，用1台拖拉机加挂料斗运料。拌和楼由专人操作，同时由专业技术员检查拌和砼的和易性、坍落度。在砼浇筑过程中随时抽检砼的施工配合比。
拌和后的砼及时运输至浇筑场地，运输过程中确保砼不发生离析、泌水现象。
空心板浇筑时，先检查钢筋的绑扎尺寸、数量、位臵、保护层厚度。
（1）空心板砼浇筑：砼拌和时间大于3分钟，砼须均匀，颜色一致，不泌水，不离析。砼的运输采用拖拉机加挂料斗运料，龙门上料，保证砼在运输过程中不出现漏水、吸水、离析现象。浇筑完底板后，将充气胶囊放入，充气至一定压力后，浇筑肋板。为防止充气胶囊上浮，首先要控制充气胶囊的压力，使其不要太大。其二是把定位钢筋绑扎牢固。板肋砼上料时，分层上料，每30cm一层，用振动棒垂直均匀振捣，振捣时，振动棒的移动间距不应超过其作用半径的1.5倍；与侧模应保持50-100mm的间距；插入下层砼50-100mm；每一处振动完毕后，缓慢提出振动棒；避免振动棒碰撞底模、侧模板、钢筋及预埋件。每一处振实为止，振捣密实的标志为砼不再下沉，不再冒出气泡，表面平坦、泛浆。砼的浇灌工作应连续进行，不得间断和中途中止，若中
断浇筑，须向监理工程师报告，并在前层砼的初凝时间或能重塑的时间前恢复浇筑。
（2）试块制作：浇筑板底、板肋、顶板时要分组制作试块，以备随时压试，确定板体的强度增长情况，为预应力筋放张、起吊提供可靠依据。
（3）模板拆除：侧模在12小时后拆除，拆除后的模板要清理修整，抹涂隔离剂。
（4）胶囊拆除：胶囊的放气时间与气温关系很大，当气温5℃～15℃时，在砼浇完后8～10小时放气，15℃～20℃时，为6～8小时，20℃～30℃时，为4～6小时，放气后人工将胶囊拖出。
（5）空心板养护：空心板每天都要洒水养生数次，保持板体湿润,夜间也要洒水养护，同时对拆除模板后的梁板用毛毯覆盖养护。本预制场设有专用养护水井1个，用自吸水泵抽水养护。
（6）空心板拆除模板后，对其进行编号，以利于安装。
(十一)预应力钢筋的放张
当砼强度达到设计强度的70%以上时，分阶段、对称、相互交错地放张预应力筋。预应力筋放张之前，应将限制位移的各模板拆除。放张时，用千斤顶分数次完成。放张后，用砂轮锯切断钢绞线。
(十二)空心板的吊移、存放
预应力放张完毕后，即进行空心板的吊移，空心板用龙门吊起吊，起吊时，梁底严禁站人，大梁用龙门运到存放场地存放。存放场地要平整、坚实，确保存梁期间不沉陷。所有大梁存放时都要放平放正，不得歪斜，且支垫处要在支座部位，保证大梁存放安全。
四、10米试验预制板施工计划
10米试验板计划2007年6月16日开工，当天结束。
五、质量保证体系
（一）技术保证
投入经验丰富的施工技术人员，操作熟练的民工队，以确保工程质量。
（二）组织保证
建立从项目经理至每一民工人人负责的质量责任制，项目部质检科负责具体实施。
（三）制度保证
建立严格的质量保证制度，先由自检员检验，自检员检验合格后，质检工程师进行抽检，抽检合格后，报请监理工程师检验，检验合格后方可开工。
六、雨季施工保证措施
1、项目部成立以项目经理为组长，总工程师为副组长的防汛领导小组，各施工队亦成立相应组织，并组织抢险队。
2、及时收看天气预报，并将气象记录每天发放到基层，
便于提前作好非正常天气条件下的施工安排和防护措施。
3、当夏季特别炎热时进行砼施工时，要对集料及配料、运送、泵送及其他设备进行遮荫或围盖冷却，确保浇筑前的混凝土温度不应超过30℃，当混凝土浇筑温度超过25℃或当蒸发率大于0.5Kg/m2?h时，则不应在桥面桥、桥面铺装或其他暴露的板式结构上浇筑混凝土。
4、物资材料除分门别类放入带有防雨设施的仓库外，部分裸外材料堆放地基础用砖石砌筑，高于周围地面40cm，下铺油毛毡，上用篷布遮盖。周围挖好排水沟。
5、现场机械设备除部分有仓库外，其余下雨时开到遮雨地带或作防雨罩盖好。
6、办公用房、宿舍、仓库、生产用房均安臵避雷设施，临设坚固耐久，周围挖好排水设施。
7、为防汛渡汛，配臵足够数量的草袋和防水设备，遇有台风、洪水时组织抢险队分工负责，一旦有险情，组织群众疏散，组织物资转移，把损失减少到最低程度。
七、安全生产保证措施
（一）组织保证措施
1、项目部成立以项目经理为第一责任人的安全生产领导小组，下辖各业务口负责人，机务安全部配专职安全工程师。
2、施工队亦成立相应的安全生产管理部门，配齐安全
管理人员，工地作业班组配兼职安全员建立各级网络，做到“专管成线，群管成片”。
（二）制度保证措施
1、建立安全生产文件重点处理制度。严格按照交通部、山东省、我公司上级主管部门、当地政府、业主、总监处、监理处有关保证安全生产的文件和规定执行。
2、建立安全责任制度。为加强施工中管理、保障施工人员和国家财产的安全，根据“谁主管谁负责”的原则，建立以项目经理为第一责任人的各级安全生产责任制，做到“纵向到底，横向到边”。各级负责人签订安全生产责任状，谁出了问题，追究到哪一级的责任。
3、建立安全生产培训制度。定期组织学习安全生产知识，进行安全生产意识教育，组织岗位培训，加强安全生产训练。
4、建立安全生产定期和不定期检查制度。每月对安全生产情况进行一次检查，每季度进行一次大检查，每年配合公司安全检查组进行一次总检查，评比打分，奖罚兑现。
5、建立安全生产考评和奖罚制度。按照定期和不定期的安全检查结果进行考评，作为重点项目计入综合考评中，按照考评结果进行奖励和处罚。
（三）思想保证措施
1、进行安全生产相关法律、法规、文件学习。全体施
工人员严格执行党和国家有关安全生产方针、政策、法令和安全生产技术规程，自觉遵守交通部及业主的有关安全生产的管理规定。
2、增强全员安全意识。认真贯彻执行“安全生产、预防为主”的方针，打好安全基础，使各级明确自己的安全目标，制定各自的安全规划，达到全员参加，全员实施的目的，体现“安全生产、人人有责”的原则。
3、抓好安全岗位培训。开工前，对所有上岗人员进行安全知识教育，分批培训，每人参加安全培训不少于两次，每次不少于四小时，把有关安全操作规程印发给各基层单位，对照检查，对照实施，特种行业人员一律持证上岗。
4、树立主动接受被监督的意识。随时接受业主及监理单位对安全生产的督促、检查、考评，对提出的问题，马上确定方案组织实施，确保安全生产。
（四）技术保证措施
1、高、低作业临边防护措施及方案
所有作业人员、行政、参观、测量、监理人员，进入现场除正确戴好安全帽外，登高者必须系好安全带。
2、施工用电保护措施及方案
建立电器安全管理和经济责任制度。机务安全部是电器安全管理的主管部门，配一名专职电器工程师负责电器采购、安装和安全工作。专职安全员负责巡视监督检查，专业
电工在专管部门的领导下，负责施工现场电器安全。
进场时由专业人员独立编制施工用电组织设计，供电方式内含配电装臵的设臵及其电容量，供配电线路的走向和现场照明的设臵及生活设施使用负荷情况，编制有针对性的电器安全技术规定。
施工现场装备行业统一规定的标准电源箱。电器线路和用电设备安装完成后，由专门管理部门验收合格后方可运行操作。
经常对用电设备进行安全检查、测试，每周一次测试漏电开关的接地电阻并有书面记录，发现问题，及时整改。
专业电工持证上岗。电工有权拒绝执行违反电器安全规范的工程指令，安全员有权制止违反用电安全的行为，严禁违章指挥和违章作业。
3、机械设备安全保护措施及方案
机械设备操作人员（或驾驶员）经过专门训练，熟悉机械性能，经考试取得操作证或驾驶执照后方可上机（车）。
机械操作人员和指挥人员严格遵守安全操作技术规程，工作
时集中思想，谨慎工作，不擅离职守，不酒后驾车。
机械设备发生故障后及时检修，严禁带故障动作。
机械操作人员做好各项记录，达到准确、及时，严格贯彻例保制度，防认真执行清洁、润滑、坚固、防腐、安全的
十字作业。
4、防火安全保证措施及方案
按照国家安全生产管理部门和消防部门关于防火的有关规定，在项目部和各分部驻地设臵足够数量的防火工具，并设臵使用说明。
5、物资材料安全保证措施及方案
工地设物资配件仓库，统一对物资进行管理，按照材料的储存要求，修建具备相应功能的仓库，做到分门别类储放，门前标志牌清楚，消防器材齐全。
仓库设专业人负责保管、看护，值班室内设报警系统，随时与派出所和消防部门取得联系。
6、安全生产内业工作
安全生产“七图一牌”必须上墙。七图即：（1）施工总平面图；（2）安全网络图；（3）电器线路平面布臵图；（4）管线分布图；（5）临时排水走向图；（6）消防器材布臵图；（7）工程进度形象图。一牌即：（1）无重大伤亡事故累计天数牌。现场布臵安全生产标语和警示牌，做到无违章施工。
7、开展安全达标竞赛，落实奖罚措施
结合公司安全生产竞赛，积极参加交通部及业主组织的开展安全标准工地建设、窗口创建活动，做到计划、部署、检查、总结，并将计划上报业主及监理单位，对于优胜单位进行奖励，并颁发优胜锦旗。
八、环境保护及文明施工
（一）环境保护
保护、改善生产环境和生态环境，防止污染和破坏自然环境，是我国一项基本国策。我项目部在施工中将严格遵守国家现行的有关环境保护的法律、法规，控制新污染和逐步治理老污染。坚持“以防为主、防治结合、综合治理、化害为利、文明施工”的原则，采用有效措施，防止污染和破坏自然环境。
1、防止水土流失
施工期间始终保持工地的良好排水状态，修建有足够泄水断面的临时排水渠道，并与永久性排水设施相连接，不形成淤积和冲刷。
施工平面布臵尽量利用已征用地，临时房屋不随意搭建，保持生态平衡，避免水土流失。
2、防止和减轻水、大气受污染
（1）保护水质
施工废水、生活污水不排入农田、耕地、饮用水源、灌溉渠道和水库。
施工区域、砂石料场在施工期间和完工以后，妥善处理，冲洗集料或含有沉积物的操作用水，采取过滤、沉淀池处理等措施，使沉淀物不超过施工前河流、湖泊的随水排入的沉
淀物量。
（2）控制扬尘
施工作业产生的灰尘，在场地的作业人员配备须要专用劳保用品。易于引起粉尘的细料或散料进行遮盖或适当洒水。运输时用帆布、盖套及类似物品遮盖。不在工地燃烧各种垃圾及废弃物。
（3）减少噪声、废气污染
各种临时设施和场地如堆料场，加工厂等，远离居民区，而且设于居民区主要风向的下风处。
合理分布动力机械设备的工作场所，避免一个地方运行较多的动力机械设备，噪音超标的机械设备，采用消音器隔音材料、隔音内衬、隔音棚等措施，降低振动部件的噪音。
在城镇居民区附近，夜间22：00点至次日早6：00点不安排噪音较大的施工。
3、保护古建筑、古文物。
施工中如发现文物、古墓、古建筑基础和结构、化石、钱币等有考古、地质研究等价值的物品，在4小时内通知业主代表，并与国家有关管理部门取得联系，派专人看守保护，等有关专业人员鉴别及采取措施。
（二）文明施工
1、所有施工人员均佩上岗证上岗，上岗证由指挥部规定统一样式，或统一制作。
2、项目部全体工作人员及施工现场管理人员统一着装，工作服美观大方，符合安全要求。
3、施工人员进入施工现场一律要求戴安全帽，管理人员、工人、特种工戴不同颜色安全帽；高空作业等施工人员应按规定配备相应防护装备。
4、对全体驾驶员、机械操作手进行文明驾驶，文明作业教肓，杜绝“三违”现象。
5、严禁施工人员赤膊、穿拖鞋进入施工现场，严禁施工人员赌博等不良行为。
施工便道石子存放区 1张拉台座张拉台座张拉台座张拉台座
进料便道蓄水池
砂存放区石子存放区 2钢
筋加工棚砼拌和机
生 活 区水泥库配电箱工 人 宿 舍 办
公室生 产 区
存 梁 区施工便道施工便道
预制场平面图
阿拉尔市塔里木大道交通桥工程预制空心板专项施工方案
承包人：新疆阿拉尔南口建筑公司309项目部 日期：2013年7月3日 一、工程概况． 预制场选址：根据施工现场实际情况，预制场设置在本工程北侧，具体内容详见施工现场平面布置图；本桥梁工程上部结构采用9—20m预应力钢筋砼空心板，梁长为19.96m，高0.95米，全桥共306片梁。 二、施工部署
三、上部结构． 空心板施工工艺框图
1）、预制梁场地、钢筋加工棚场地、砂石料场地进行40cm天然砂砾回填、平整、洒水、碾压场地平整以及场地C10砼硬化。 2）、对处理好的硬化地基，用C30砼浇筑台座20m*1.24m*0.3m作为空心板底模，部分地方加筋埋设。台座两端1.5m范围内设置一层φ8钢筋网片，双向间距为15cm。 台座模板安装固定用对拉螺杆来完成，预埋φ25mmUPVC套管，间距为50cm。台座空心板吊点处设置10cm宽，8cm深的兜底槽，为保证兜底吊装，需每次吊装完重新对台座兜底槽进行抹砂浆（M15）。 3）、由于场地面积有限，我部共计浇筑73个台座，台座砼浇筑完成,对预制梁场台座四周设置20m*0.3m*0.1m r=0.05m的C30混凝土排水沟，防止积水影响台座基础产生不均匀的沉降。 4)、拌合站的建设 由于空心板砼为高标号混凝土、水化热较大不利于长途运输，我部采用自拌混凝土，在梁场架设一台1200型、一台1000型拌合站，1000型拌合站作为备用。
5）、在工程开始前，确保空心板施工人员、机械、材料的正常进场及完成进场人员的安全教育。空心板侧模、端模以及芯模采用定型钢模，空心板台座清理后，铺设地板革后即可进行钢筋成型和安装。 2、钢筋加工及模板安装 1）、钢筋加工在钢筋加工场完成，其水平运输采用25m平板车完成。钢筋绑扎及支模在预制场完成。 钢筋连接：以丝接为主；绑扎或焊接，其接头总数均不能在同一断面上大于50%，其绑扎搭接、焊接搭接长度必须符合设计规范要求，严格按照图纸施工。 2）、在空心板预制场台座上先进行空心板底板及腹板钢筋绑扎，并按设计坐标布设波纹管及定位筋。绑扎时必须按设计图纸及施工规范进行，保持钢筋间距、尺寸准确。钢筋保护层采用砼垫块形成且保护层厚度满足设计要求。上述每道工序须经监理工程师验收合格后，方可进行下一道工序。 3)、模板垂直运输采用16T吊车，水平运输采用50装载机，模板安装由机械、人工配合来完成。底板及腹板钢筋绑扎好后方可进行芯模安装，安装顺序从梁的一端依次组装至另一端。为确保芯模的位置及底板厚度，必须设置@700mmφ16马蹬筋，。1.2m每根长 4）、芯模安装后，即可进行顶板钢筋绑扎； 5）、顶板钢筋绑扎完后方可进行侧模、端模安装。先在端模上安装锚垫板，锚垫板应与两端封头模板同时定位固定，锚垫板平面必须与管道中心线垂直，锚垫板孔中心与管道中心线一致。侧模、端模安装时调好高度和垂直度，在外模底口，设对拉螺丝拉紧，预埋φ25mmUPVC套管，间距为40cm，不致跑模漏浆。侧模、端模斜支撑由50钢管固定在φ16@500mm锚固筋上完成，锚固筋沿板梁的四周布设，其间距为500mm，长度为30cm。上述每道工序须经监理工程师验收合格后，方可进行下一道工序。 3、混凝土浇注、养护 1）、C50混凝土拌制：按照实验室出具的配合比、并经监理审批过的配合比进行拌制。拌制中，施工用电不能中断，采用315KW发电机作为备用电源。 2）、空心板混凝土浇筑 对模板、钢筋、预应力管道等再次进行检查完全符合图纸及技术规范要求并经监理工程师签字批准后，方可浇筑混凝土。砼由拌和站集中拌和，料重由电子计量系统控制，不合格的材料坚决不用，砼由罐车运输、搭设溜槽入仓。 浇筑混凝土前，模板内的杂物、积水和钢筋上的污垢应清理干净。模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。混凝土浇筑前，应严格控制混凝土的和易性和坍落度。 自高处向模板内倾卸混凝土时，为防止混凝土离析，其自由倾落高度不宜超过 1m。 对每一振动部位，必须振动到该部位混凝土密实为止。密实的标志是混凝土停止下沉，不再冒出气泡，表面呈平坦、泛浆。 浇筑采用水平分层，斜向分段的连续浇筑方式，从梁的一端循序进展至另一端。分段长度为2m—4m，分层下料厚度不超过30cm，上层混凝土必须在下层混凝土振捣密实后方能浇筑，以保证混凝土有良好的密实度。 振捣由经验丰富的工人师傅振捣，做到内实外光。由于夏季气温过高，防止混凝土表面裂缝的产生，空心板梁混凝土浇筑完成，待表面收浆后，要对梁面进行压抹、刷毛、湿毡覆盖养护处理。施工中按要求现场制作砼试块，以同条件养护试块强度作为预应力张拉的控制条件。
编号：AQ-BH-09854 ( 管理资料) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 桥梁板梁预制施工方案 Precast construction scheme of bridge slab girder
桥梁板梁预制施工方案 说明：施工方案是根据一个施工项目制定的实施方案;是根据项目确定的，有些项目简单、工期短就不需要 制订复杂的方案。 一、编制依据 1、************************工程施工图设计图纸 2、公路桥涵施工技术规范（JTG/TF50-2011） 3、城市桥梁工程施工与质量验收规范《CJJ2-2008》 4、有关的会议纪要 二、工程概况 桥梁全长***.**米，与道路设计线前进方向右偏角度为**度，上部结构采用1*25m预应力钢筋混凝土空心板，板高1.1m，中板宽度为0.99m，边板宽度为1.245m。桥面全宽为23.5m。下部结构桥台采用重力式桥台，钻孔灌注桩基础。桥台两侧分别设置一道DG-40型钢伸缩缝。 三、预制场地布置 预制场地分制梁区、存梁区和运梁车道、搅拌站及材料堆放区
共四部分。其中制梁区30×25m，存梁区30×20m，运梁车道30×5m，搅拌站及材料堆放区10×20m，预制场地总面积约为40× 50m=2000m2 。 预制场内设一台50t门式吊机，用于吊装板梁、模板及砼料斗，现场设置制梁台座12个及存梁台座18个。 四、施工方法 板梁预制的工艺流程如下： 平整场地、台座及模板制造 钢筋材料试验钢筋加工及安装 预应力筋材料试验安装预应力钢筋 安装外模板 砼配合比配制浇注底板砼 安装内模 安装预板钢筋 制作砼试件浇注腹板及预板砼
CB01 施工技术方案申报表 （黄河水电[2012]技案6B010号） 合同名称：南水北调东线一期工程鲁北段工程小运河段工程标段6施工合同 说明：本表一式 4 份，由承包人填写。监理机构审批后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。
南水北调东线一期工程鲁北段工程小运河段工程标段6 （合同编号：NSBD/LBD-XYH006） 预制空心板吊装方案 批准： 审核： 编制： 黄河水电工程建设有限公司 南水北调鲁北段小运河段工程项目经理部 二〇一二年八月二十四日
目录 一、技术指标 (1) 二、技术准备 (1) 三、空心板吊装方案 (1) 3.1起重机就位 (1) 3.2钢丝绳固定 (1) 3.3吊升 (2) 3.4对位 (2) 3.5校正 (2) 四. 吊装安全措施 (2) 4.1构件运输 (2) 4.2构件吊装 (2) 五、人员、设备计划 (4) 5.1人员计划 (4) 5.2主要设备、器材准备 (4) 附件：钢丝绳容许拉力计算书 (5)
一、技术指标 板梁角度：0o,5 o,10 o,15 o,20 o,25 o,30 o,35 o,40 o 预制板梁：长15.96m，高0.8m，吊装重量边板289 KN，中板227 KN 长19.96m，高0.95m，吊装重量边板393 KN，中板313KN 公路桥设计安全等级为一级，生产桥设计安全等级为二级。 二、技术准备 （1）空心板预制完成，吊装前吊装组应同质检部门进行联合检查，检查预制空心板外观尺寸、抗震栓位置等，以及桥台、桥墩的结构尺寸等，并对预制空心板编号进行核实，确定空心板运输顺序和安装位置。 （2）空心板在脱底模、移运、堆放、吊装时，混凝土的强度满足设计。 （3）安装空心板时，支承结构（墩台、盖梁）的强度符合设计要求。支撑结构和预埋件（包括预留锚栓孔、锚栓、支座钢板等）的尺寸、标高及平面位置均符合设计要求。 （4）空心板安装前已经检查其外形和构件的预埋尺寸和位置，其允许偏差符合设计规范。 （5）空心板的校正内容包括标高和平面位置。如存在误差可抹一层砂浆找平层进行调整。 三、空心板吊装方案 预制板梁厂装运采用两台50T汽车起重机进行吊装。现场吊装就位采用两台50T汽车起重机。根据预制场及吊装现场情况，各跨预应力空心板依次分别吊装；先进行左岸跨空心板的吊装，再进行右岸跨空心板的吊装，最后进行中跨空心板的吊装。各跨空心板从下游往上游依次进行吊装；各块空心板的吊装过程为：起重机就位→吊绳就位→吊升→对位→校正。 3.1起重机就位 进行边跨空心板吊装时，两台汽车起重机分别布置在边跨桥墩与桥台外侧；根据各孔空心板的吊装顺序，空心板就位每孔从下游侧向上游侧移动。 3.2钢丝绳固定 根据设计要求预制空心板安装采用兜底吊，吊点位置按照设计预留吊装孔
桥梁预制板吊装施工方 案 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
13m预应力空心板运输吊装方案 一、工程概况 济南市兴隆大沟桥位于济南市二环南路，现状桥梁全长46.4m，桥面宽48m，横向布置为3.5m（人行道）+41m（车行道）+3.5m（人行道）。上部结构型式为3孔13m标准跨径的钢筋混凝土空心板。此次维修加固工程对桥面板进行更换，空心板梁在我公司黄岗北厂预制，达到设计强度后，由梁场起吊至运梁车上，运输至施工现场吊装就位。此次吊装33块，具体工程量如下： 二、施工工艺 1、吊装方法：根据现场情况，板梁安装采用2台50T汽车吊安装近距离桥面板，由西侧向东侧铺设，由南侧向北侧铺设。在施工过程中，一定要做到对称加载，防止预制板受力不均。中跨预制板吊装时，吊机支撑设置应尽量在墩台帽上，同时应加大吊车支撑与桥面的接触面积 2、技术参数
中板的起吊重量约，边板的起吊重量约。汽车吊摆放就位后，根据最重构件重量及安装半径及施工现场，选用两台50吨吊车吊装，工作半径在8米，单辆汽车吊最大起重量是14吨，两部吊车同时作业，可以满足要求。 3、施工筹划及工艺流程 每块板的吊装工艺流程见下图： 三、预应力空心板的运输 预应力桥板在我公司预制场（济南市黄岗路1号）内集中预制。采用龙门吊装车。 1、行车路线为：黄岗济齐路纬十二路阳光新路二环南 路兴隆大沟桥 2、车辆选择：选择加长半挂车运输，一次一车可拉3块，两层桥板间用厚度高于吊环高度的硬质方木或枕木垫牢。 桥板
四、梁板吊装施工方案 1、施工顺序：（1）、支座及桥板定位放样，（2）、支座及桥板放样复核（3）、支座安放，（4）、预制板装送，（5）、预制板吊装。 2、施工前准备 （1）、施工前对北侧围挡进行拆除，确保吊机及运行车的运行路线及停放位置。 （2）、施工前派专人对此段交通进行交通管制，北侧留一个行车道及一个非机动车道，其余车道供吊机及运行车使用。 （3）、本次施工计划在夜间进行，施工前对施工现场架设照明设备，已确保施工时施工现场明亮如昼。在施工作业段东侧设置警示灯、防撞桶及LED警示灯作为警示，并在东侧路口东侧100米外用隔离帽将车道变更为一个机动车道。 （4）、板梁砼养护期达到。 （5）、先按图放出每块板梁的边线及橡胶支座位置，橡胶支座安放位置应准确无误。 （6）、准备好控制伸缩缝的泡沫板为4cm。 （7）、在整个施工过程中，要注意对成品和半成品（如：通讯电缆、板梁、台帽等）的保护。 （8）、吊装前各人员应合理分配，各工序应由专人指挥。 5、吊装步骤
聚财八路 13米空心板梁吊装方案 编制： 审核： 批准： 一、施工前的准备 1、认真阅读图纸，全面熟悉掌握有关施工图纸、设计变更、施工规范、设计要求、吊装方案有关技术资料，核对预制梁的空间就位尺寸和相互的关系，掌握好预制梁板的高度、宽度，预制梁板的型号、数量、几何尺寸，预制梁板的重量及预制梁板与支座间的连接方法。 2、掌握吊装场地范围内的地面、地下、高空的环境情况。 3、了解已选定的起重、运输及其它机械设备的性能及使用要求。 4、进行细致、认真、全面的方案和作业设计的技术交底。 5、安装机械设备的检查验收并进行安全技术交底；组织工程技术、质安、设备由关人员到现场进行作业的机具进行安全、技术检查验收，确保作业能安全顺利地进行，并对参与作业的人员进行安全技术的交底工作。 6、清点预制梁板的型号、数量。按设计和规范的要求认真复核轴线，水平标高，预埋件是否符合设计要求及施工规范，如有较大误差应及时处理。 7、提前整修好施工便道，提前画上安装轴线及预制梁轮廓线。 8、检查预制梁板的实际尺寸，吊孔的位置及预制空心板混凝土的外观质量。 9、按顺序组织施工人员、机械设备、材料进场，并对主要吊装设备进行必要的检查、维修、试车。 10、准备吊装用的绳索、吊具、及常用的起重工具。
11、吊装前应将吊机，半拖挂汽车行走路线的地方应平整压实，确保吊机、运梁车行走顺利及确保预制梁板在运输途中不损坏。 12、尽量在白天施工，但也要准备好夜间施工的一切措施，以备赶工。 13、支墩要搭设简易上落梯，以便吊装施工，预先做好临时支座和橡胶支座。 14、合理安排施工计划，做到随装随运，随运随卸，随卸随吊。 15、回填地面应填平压实，确保运梁车及吊车能安全通过。 16、为保证在桥梁施工及吊装的过程中不影响正常的交通，做好相应的围蔽及足够的警示标志，以保证行车安全、方便。场内运输地面已进行硬化处理，能满足运梁车顺利进入及吊装安全。 17、桥台处底基层水稳已摊铺、压实，便于半挂车行走运梁。 二、人员、设备配置 1、人员配置 2、机械设备配置 三、汽车吊、吊车辅助工具的选择及起重验算（具体以边梁为例）

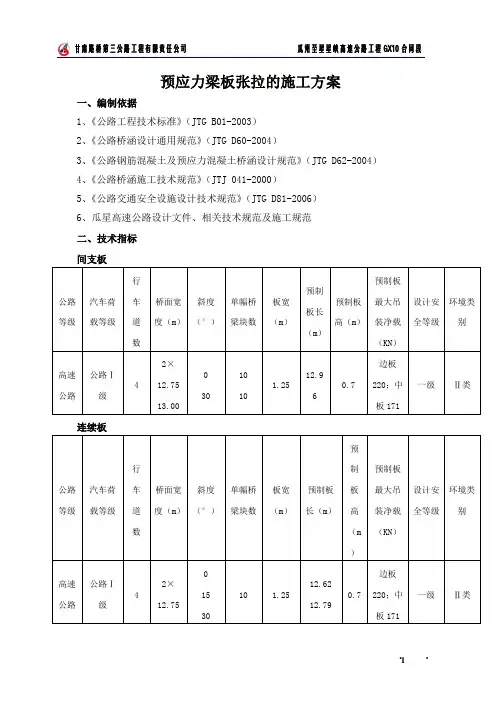

预应力梁板张拉的施工方案 一、编制依据 1、《公路工程技术标准》（JTG B01-2003） 2、《公路桥涵设计通用规范》（JTG D60-2004） 3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004） 4、《公路桥涵施工技术规范》（JTJ 041-2000） 5、《公路交通安全设施设计技术规范》（JTG D81-2006） 6、瓜星高速公路设计文件、相关技术规范及施工规范 二、技术指标 间支板 连续板
