申克皮带秤技术资料
一、概述
VEG20610型仪表是用于计量和控制喂料设备的计量计算系统。该仪表适用于以下的控制系统：
1.定量给料机
通过控制给料机的皮带速度，从而控制喂料流量。
2.带预料机的皮带秤
通过控制预料机来调整皮带负荷，从而控制喂料流量。
3.皮带秤
通过皮带速度控制皮带负荷，从而控制喂料流量。
二、前面板示意图
图1 VEG20610前面板示意图
2-1 显示
5*7点阵，荧光显示，2行，每行20个字符，字符高度为6mm。
上行显示器左边：运行信息右边：设定给料量单位是kg/h或t/h
下行显示器左边：事件信息右边：可选择为实际流量、皮带负荷、皮带速度。
2-2信号灯
2个绿色的LED信号灯和3个红色的LED信号灯。
绿色信号灯：操作准备好。
红色信号灯：有故障或极限值超出信息。
2-3键盘
可触摸柔性薄膜键盘。
键说明：
启动
停止
选择下行显示器显示内容／选择功能
复位计数器
FUNC功能键，调用分配功能和事件信息
DEL取消键，应答事件信息。删除输入数字。
ESC放弃键，退出功能
ENT确认键，确认输入应答输入
DA T修改键，准备输入，例如：输入设定流量
数字键
输入负号和小数点
2-4显示参数定义
I = 喂料速率实际值单位：kg/h或t/h
单位时间内通过皮带的物料量。
P = 喂料速率设定值单位：kg/h或t/h
依据设定值控制实际值。
Z = 累积量单位：kg或t
累积量= 喂料速率×喂料时间
V = 输送皮带的速度单位：m/s
Q = 皮带负荷单位：kg/m
Gravimetric(重量模式): 控制模式
V olumetric(容积模式): 非控制模式
Y = 控制器调节量单位：mA
Xd = 控制偏差单位：%
2-5仪表工作方式
重量模式：控制模式。
容积模式：非控制模式。
注：在上行显示器的左边显示“V”，表明是容积工作方式，没有“V”显示，表明是重量工作方式。2-6 计量原理
连续测量皮带负荷Q和皮带速度V，并把它们相乘，通过计算得到的结果是喂料率I 计算公式：I=Q*V*3600
I单位：kg/h Q单位：kg/m V单位：m/s
把实际流量I与设定流量P进行比较，得到其差值，将该差值通过PI调节后，送到变频器的信号输入端，通过变频器控制交流电机的转速，从而调整输送皮带速度，改变V值，使得I和P一致，达到定量给料的目的。
三、控制
3-1 通电开机
在电源掉电期间，称量数据，标定结果，计数器数值等可长期保存。
电源故障期间,所有计数器只读,累计量脉冲输出不变,功能块、服务值正常显示。
上电后，仪表首先自动测试显示器、信号灯，然后持续显示系统的版本号几秒钟，最后，自动进入正常显示状态。
电源故障信息E1，可以定义为报警(ALARM) 或警告(W ARNING)。
ALARM(报警): 信息E1和红色信号灯● 闪烁。在启动仪表前，必须应答事件。
WARNING(警告): 信号灯● 不亮，信息E1不闪烁。自动或手动启动仪表，不用应答事件。
应答事件信息
3-2信号灯说明
● (绿色）电源正常
信号灯亮，说明仪表电源正常。
● (绿色）CPU正常
信号灯亮，说明微处理器已准备好工作。
● (红色）报警
信号灯闪烁，说明有报警事件出现，同时事件代码显示在下行显示器左边。
● MIN(红色）极限值1
信号灯亮，说明实际值已经低于预设定的极限值。
● MAX(红色）极限值2
信号灯亮，说明实际值已经高于预设定的极限值。
准备好操作：
● READY 两个绿色信号灯都亮，没有报警信息出现。
3-3 正常显示
3-3-1上行显示器
左边：一个沿圆周运行的点，相当于运行信息，仪表已经启动。物料的实际流量和累计量随时测量。在停止状态（圆点停止），只有皮带负荷和皮带速度继续测量。
在运行信息旁边的特殊指示：
空白=重量模式
V = 容积模式
在启动和清除状态期间，字符“V”闪烁。
口= 键盘模式
如果同时选择了键盘模式和容积模式，字符“V”显示在“口”内。
右边：有效设定值P①
如果“=”在闪烁,仿真模式被激活。
3-3-2下行显示器
左边：事件信息通过代码方式显示，例如：E1代表电源故障。
右边：可选择显示内容
显示选择键
可顺序选择以下显示内容：
计数器1 Z1 Z1=5000kg
计数器2 Z2 Z2 =6000kg
计数器3 Z3 Z3=10000kg
瞬时给料量I I=1000kg/h
相对瞬时给料量Ir Ir=50.00% ②
皮带负荷Q Q=10.000kg/m
相对皮带负荷Qr Qr=50.00% ②
皮带速度V V=0.0500m/s
偏差Xd Xd=0.10% ②
外部设定值Pe Pe=1000kg/h ③
百分比设定值Pr Pr=50.00% ④
批量显示Zb Zl Zd⑤
注：①当皮带秤作为恒皮带荷重控制时，代替设定值显示的是计数器Z1，省略设定值送入。
②额定喂料量的相对值。
③如果预先选择了设定值源为串行口输入或模拟量输入。
④如果预先选择了百分比设定值源为串行口输入或模拟量输入。
⑤参看批量模式“Batch Mode”
Z1、Z2、Z3、P、Pe和I的显示单位能分别选择。
3-3-3在正常模式下操作
启动仪表
先决条件：外部释放信号必须有效。如果没有该信号，信息S2将输出
没有报警信息,启动源设定为操作面板或启动键盘模式
特征：在上行显示器左显示区，显示沿圆周运行的点。
停止仪表
特征：圆点停止转动。皮带负荷和皮带速度继续测量。
改变设定值
输入数值格式
P=---kg/h 或Pr=---%
用数字键输入数值
删除一个数字
输入确认
中止输入
原来的设定值保持不变。
百分比设定点Pr:
有效设定值=Pe×Pr/100%
Pe: 外部设定值
在重量模式，P被限制在额定流量以下；
在容积模式，P被限制在额定流量的3倍以下。
复位计数器（计数器清零）。
这个功能必须激活A10或A11
用数字键输入需要复位的计数器号1或2。
计数器3不能手动被清零。计数器3只有在计满的情况下，才能从零开始计数。
输入确认
删除错误的字符
中止输入
选择下行显示器显示的内容（见额定显示）
应答事件信息
调用功能分配例如；显示事件信息，标定功能等。
退出功能分配
注意：START/STOP （启动/停止）命令和设定值也能从其他的操作源输入。例如：串行口。
于是，在正常模式下相关的功能无效。
在(START Keyboard Mode)键盘模式下，所有的功能又重新由键盘指定。
3-3-4事件信息
a 定义
所有的重要功能由内部监控。如有故障，以事件信息方式输出。事件详情参看“Event Messages”
事件信息以一个母和一个数字在下行左边输出,另外可参看相应的解释文本
事件信息分为四级:
ALARM：显示下画线字符闪烁。
红色信号灯也闪烁。
停止累计，仪表不可操作。
启动：处理故障原因并且应答事件信息。
应答：如果故障没处理，闪烁停止，下画线清除,但是错误信息依然显示。如果故障已排除，信息自动消失。
WARNING1：信息永久显示和下画线。不影响累计量的计算。
应答：如果故障没排除, 下画线消失
WARNING2：信息永久显示,无下画线。不需要应答。
IGNORE：事件不需要监视。MIN/MAX信息和偏差信息通过触点输出和信号灯指示。
如果几个事件同时出现，显示内容根据下面的优先级别确定。
优先级顺序：Alarm，Warning 1，Warning 2。
b 操作
应答事件
如果出现几个事件，需要一个个应答。
c 事件列表
调用功能分配
移动功能选项，直到“Show Event”（显示事件）进入下行显示器。
选择功能
显示说明：
事件名称例如：No Release
事件代码例如：S2
事件提示例如：参数N07
用光标键查阅不同的事件
返回到正常显示
d 事件清单
3-4 功能分配
通过功能分配调用设定程序。
调用功能分配
如果没有事件信息存在，显示屏显示最后被选择的功能，否则显示事件信息。
功能执行
返回到正常显示或退出功能
移动功能分配
3-4-1主功能选择
Display Events E (显示事件结果) E
Display Test (显示器检测)
START /STOP Feeder (启/停预给料)
Volumetric/Gravimetric 容积/重量模式
Volum. Synchron. 容积同步模式
START/STOP Keyb. Mode (启/停键盘方式)
>0:Zero Set (设定零点)
Select Batch B (选择批量给料) B
Activate/Deact EasyService (激活/不激活服务)
Programming (程序功能)(有下级菜单)
Calib.Functions S (标定功能) (有下级菜单) S
Print FMZ (打印计数器数值)
3-4-2程序功能
Read Parameters (读取参数)
Enter Parameters (输入参数) S
Load Default Param. (装入缺省参数) S
Print Parameters (打印参数)
Print Status. Report. (打印状态报表)
3-4-3标定功能
START/STOP Simulation (启/停模拟方式)
Tare (除皮) S
Weight Check (称重检查) S
Imp/Belt Circuit (皮带运行一圈的脉冲数) S
Set Time (时间设置) S
注：程序功能和标定功能的详细菜单用光标键移动，进行选择。
B=当批量操作选择时，在主功能分配可选择辅助功能。
Abort Batch 中止批量操作
Deselect Batch 不选择批量模式
Print Batch 打印批量
S = 密码输入后,访问标定功能，功能调用后指示被输出。
E = 只用于事件存在时。
对于相对的功能，例如启/停功能，只有当功能正被调入时才可以执行。移动功能分配不影响仪表指定功能。
显示测试和版本号
该功能用于检查显示器和信号灯
………..Call Display Test Function (调用显示测试功能)
1 所有显示有节奏地闪烁
2 大约显示10S版本号
确认
键盘模式
该功能用于改变启动/停止和设定值控制源。放弃键盘模式后激活先前的控制源, 激活键盘模式后由面板控制。
零点设置
零点设置程序用于通过一个或多个皮带整圈获得零点误差,修正测量结果,计数器停止。
条件:1.容积模式
2.清除传送皮带。如有预给料，用“Stop Feeder”功能
3.确认传送皮带在运转

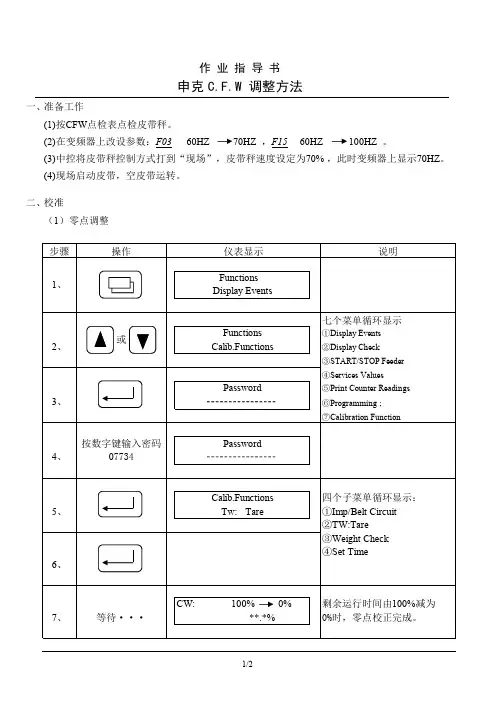

标定功能
以下三个程序的设置用于标定和重新标定。
1．Pulses/Belt Circuit LB 皮带运行一圈的脉冲数
2．Taring TW 除皮程序
3．Weighting Check CW 砝码重量检查
首次标定按上述顺序执行。所有的程序都能在标定功能下运行,并由密码保护。
程序运行时：1.不进行累加。
2.模拟输出置于提升值。
3.事件信息继续监视。
操作顺序同所有的程序操作顺序一致。
调入分配功能
选择标定功能进入下行显示器
确认
用数字键输入密码07734
确认密码
显示屏显示设置程序中的一个，例如，TW：除皮。信息S5表示激活密码，并且程序运行结束后密码继续有效2分钟。在密码有效期间，进入需要输入密码的功能，可以不用重新输入密码。
开始设置程序的运行
重新回到额定显示状态
a LB皮带运行一圈的脉冲数
该程序只在下列情况下调入：
1．首次校验。
2．安装新皮带或皮带长度有明显改变。
3．如果参数B04或B05发生变化。
程序运行可得到一个皮带周期，速度传感器脉冲数量。脉冲数量用来作为下列皮带周期码。
a.Zero Setting
b.Taring
c.Weighting Check
条件：1.调入程序前，最大的精度地测量皮带循环一圈所需要的时间，同时输入到参数C02。
2．传送带必须处于运行状态。
3．必须工作在容积模式
4.不选择批量模式
程序运行：
上部显示：以秒为单位，表示程序剩余的运行时间。
下部显示：速度传感器的脉冲数。
程序结束：
上部显示：在总运行时间内，皮带速度的平均值。
下部显示：速度传感器输出的脉冲总数。
确认结果，输入到D06
b TW除皮
运行除皮程序可以获得一个或多个皮带完整周期中，皮带称重的零点变化差值。正常工作时，计量结果不断同此值进行比较并予以修正。
原则上，此程序同调零程序是相同的。
除皮程序：在试运行、维修、维护期间，获取基本皮重。
调零程序：获取运行中的零点偏差。
与调零程序不同，除皮程序的最大修正值是无限的。除皮后，重新取得的修正值作为新的参考值。
前提条件：1．皮带必须处于空载状态。
2．对处于称量区域内的秤体机械设备进行清扫，清扫后，随即出现的灰尘在操作期间不需再清扫。
3．仪表必须在容积模式
4. 不选择批量模式
程序运行：
上部显示：用百分比表示的剩余运行时间。
下部显示：用所占额定皮带负荷的进分比表示的平均皮重。
程序结束：
上部显示：与预先除皮结果比较，得到的皮得差值。
差值为正值，说明皮重增加；
差值为负值，说明皮重减小。
下部显示：总皮重的平均值。单位为额定负荷的百分比。
c Zero Set 调零程序
调用调零程序不需输入密码。
前提和显示，与除皮程序相同。
d CW 砝码检查程序
使用此程序对VEG20610计量准确性进行检查。
称重段负荷可通过一个或多个完整的皮带运行周期内，皮重和皮带负荷的平均值自动取得。所得结果同预先设定值相比较后显示出来，但不进行自动更正。结果需要手动输入到参数D02中。
前提条件：
1.除皮或调零程序已经运行结束。
2.把砝码值输入到参数C08中。
3.把砝码放在砝码支架上。
4.仪表必须工作在容积模式
4.不选择批量模式
程序运行：
上部显示：用百分比表示的剩余运行时间。
下部显示：连续计量结果的平均值。
程序结束：
上部显示：程序运行期间内，假定的喂料量。
下部显示：总程序运行时间内SET/ACT的比值KOR。
结果评估：
差值小于1%：KOR=0.09……1.01
秤体正常，不需要进一步的调整。
差值小于5%：KOR=0.95……1.05
将KOR值输入到参数D02中。
差值大于5%：KOR<0.95或KOR>1.05
偏差过大，说明技术数据出现错误（如：杠杆比不准确）或机械秤体有错误（如：称量架变形）。
3-4-4容积／重量模式
重量模式：
实际流量根据设定流量控制,最大流量值等于额定流量值。超过将显示信息S8。
容积模式：
输送皮带或预给料机的驱动电机按设定值的比例进行控制。最大流量值等于额定流量值的3倍,超过将显示信息S8。
只有在容积模式，标定程序才能调用。
调用功能分配选择功能，启动容积模式或停止容积模式。
在启动容积模式之前，秤工作在重量模式。
显示符号：
容积方式: “ V ” 显示在上行显示器在左边。
重量方式: 没有符号“ V ” 。
3-4-5读参数
参数是可改变的字符或数据，以便与VEG20610的用途相一致。
参数的修改通过密码保护。
参数的查看不用密码保护。
选择PROGRAMMING (程序功能) 功能进入显示器
启动功能。
选择子功能READ PARAMETER (读参数）
显示器显示第一个参数块的标题
移动参数块A---S
返回到参数块
返回到额定显示
3-4-6修改参数
参数是可改变的字符或数据，以便与VEG20610的用途相一致。
参数的修改通过密码保护。
选择PROGRAMMING(程序功能)功能进入下显示器
启动功能
选择子功能ENTER PARMETER9(输入参数）
用数字键输入密码07734
确认密码.显示器显示第一个参数块的标题.并显示信息S5,表示密码激活。
移动参数块A---S
选择后，在块内参数编号内移动。
3-4-7输入参数
准备输入
选择参数：数值闪动。把需要修改的参数值输入。
删除输错的数
确认输入值
返回到参数块
返回到额定显示
3-4-8 服务值
服务值表格详细列举了系统的有关资料。
在称重功能进行中调用服务值，不影响系统工作。
选择Service Values(服务值）功能进入显示器
进入服务值功能
移动选择服务值
返回到额定显示状态
服务值列表：
3-4-9参数说明(功能块A--R)
块A：对话状态(Dialog Behaviour）
块B：额定数据(Rated Data)
块C：标定数据(Calibrating Data）
块D：标定结果(Calibrat.Results）
